Alumínium ötvözetek. Szövetszerkezetek. Fábián Enikő Réka
|
|
- Máté Illés
- 7 évvel ezelőtt
- Látták:
Átírás
1 Alumínium ötvözetek Szövetszerkezetek Fábián Enikő Réka
2 Al-Be ötvözet Al-Be (~0,87 % Be) ötvözet szilárd oldat+ ( +Be) eutektikum N:150X Al-Be (~0,09 % Be) ötvözet szilárd oldat+ ( +Be) eutektikum N:500X ( +Be) eutektikum szilárd oldat
3 Al-Cu ötvözet Al-Cu (~6 % Cu) ötvözet Világos rész szilárd oldat+ sötét rész ( +Al 2 Cu) eutektikum N:150X Al-Cu (~10 % Cu) ötvözet Világos rész szilárd oldat+ sötét rész ( +Al 2 Cu) eutektikum N:500X ( +Al 2 Cu) eutektikum szilárd oldat
4 Al-Fe ötvözet Al-Fe (~0,5 % Fe) ötvözet Világos rész szilárd oldat+ sötét rész Al 3 Fe eutektikum N:150X Al-Fe (~1 % Fe) ötvözet Világos rész szilárd oldat+ sötét rész pálcika Al 3 Fe eutektikum N:500X
5 Al-Ni ötvözet Al-Ni (~6 % Ni) ötvözet Világos rész szilárd oldat+ sötét rész Al 3 Ni eutektikum N:150X Al-Ni (~6 % Ni) ötvözet Világos rész szilárd oldat+ sötét rész Al 3 Ni eutektikum N:500X

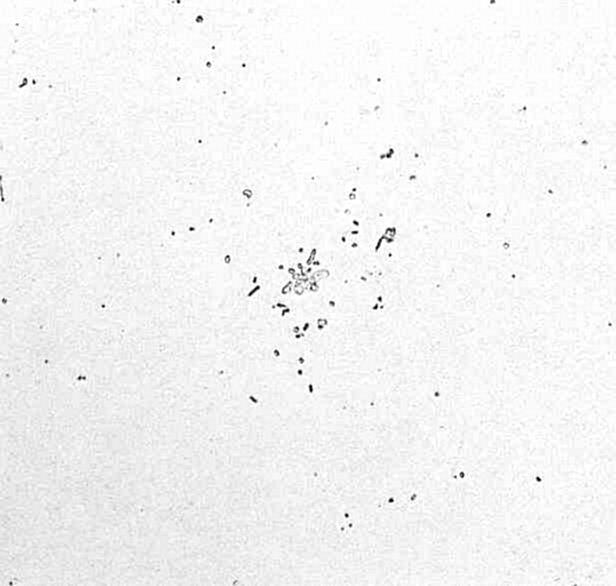

6 Al-Mg ötvözet Al-Mg (~7 % Mg) öntött Világos rész szilárd oldat+ sötét rész fázis N:100X Al-Mg (~5 % Mg) öntött Világos rész szilárd oldat+ sötét rész fázis N:500X
7 Al-Mg (~5 % Mg) ötvözet Hőkezelés: 200 C 2 napig megeresztve, levegőn hűtve Világos rész szilárd oldat+ sötét rész fázis N:500X Al-Mg (~2 % Mg) ötvözet Durvult szilárd oldat N:100X

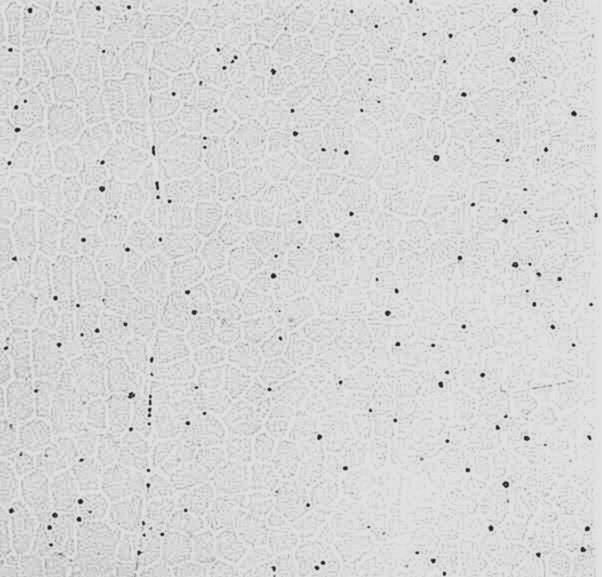

8 Al-Mn ötvözet Al-Mn (~0,28 % Mn) öntött Hálós szerkezet+ fekete pontok porozitás N:100X
9 Al-Mn (~1,85 % Mn) öntött szilárd oldat+ eutektikum N:150X Al-Mn (~2 % Mn) öntött szilárd oldat+ eutektikum N:500X
10 Al-Mn (~3,5 % Mn) öntött Primér Al 6 Mn kristályok szürke szilárd oldat udvarral+ kevés eutektikum N:100X Al-Mn (~3,5 % Mn) öntött Primér Al 6 Mn kristályok szürke szilárd oldat udvarral + kevés eutektikum N:500X

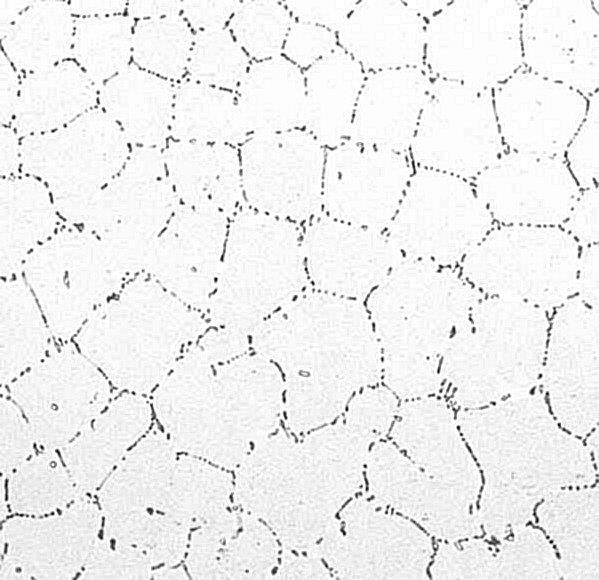

11 Al-Mn (~3,5 % Mn) öntött ötvözet Primér Al 6 Mn kristályok + eutektikum N:100X Al-Mn (~3,5 % Mn) öntött Primér Al 6 Mn kristályok + eutektikum N:100X
12 Al-Si ötvözet Al-Si (~1,2 % Si, ~0,02 % Fe) öntött Primér szilárd oldat + Al-Si eutektikum N:150X
13 Al-Si (~1,2 % Si, ~0,02 % Fe) öntött Primér szilárd oldat + szürke Al-Si binér eutektikum+fekete Al 4 Si 2 Fe ternér eutektikum N:500X Al-Si (~1,2 % Si, ~0,02 % Fe) öntött Primér szilárd oldat + szürke binér Al-Si eutektikum+fekete Al 4 Si 2 Fe ternér eutektikum N:1200X

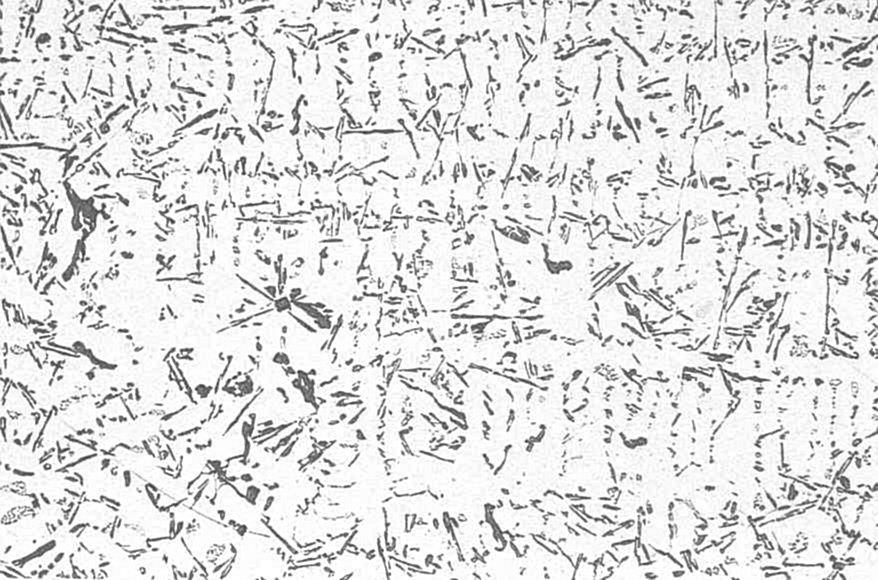

14 Al-Si (~9 % Si, ~0,06 % Fe) öntött Primér szilárd oldat + Al-Si eutektikum N:50X
15 Al-Si (~9 % Si, ~0,06 % Fe) öntött ötvözet Primér szilárd oldat + Al-Si eutektikum N:150X Al-Si (~9 % Si, ~0,06 % Fe) öntött ötvözet Primér szilárd oldat +szürke Al-Si binér eutektikum+fekete Al 4 Si 2 Fe ternér eutektikum N:1000X
16 Al-Si (~10 % Si) öntött Primér szilárd oldat + Al-Si eutektikum N:150X Al-Si (~11,42 % Si, ~0,05 % Fe) öntött Primér szilárd oldat + Al-Si eutektikum N:150X
17 Al-Si (~13 % Si) öntött Primér szilícium + Al-Si eutektikum N:50X Al-Si (~15 % Si) öntött Primér szilícium + Al-Si eutektikum N:50X
18 Al-Si (~13 % Si) öntött Primér szilícium + Al-Si eutektikum N:150X Al-Si (~13 % Si) öntött Nátriummal finomított Primér szilícium + szilárd oldat+ Al-Si eutektikum N:150X
19 Al-Si (~5 % Si) öntött Primér Al dendritek + tűs Al-Si eutektikum N:100X Al-Si (~13 % Si) öntött Szürke primer szilícium poliéderek körülötte primér Al kristályok + tűs Al-Si eutektikum N:200X
20 Al-Si (~13 % Si) öntött Szürke primer szilícium poliéderek + tűs Al-Si eutektikum N:200X Al-Si (~13 % Si) öntött ötvözet Nátriummal finomított Primér Al dendritek + szemcsés Al-Si eutektikum+pár sötétszínű tű a vasszennyeződéstől ered N:100X
21 Al-Cu-Mg ötvözet Al-Cu-Mg (~10 % Cu, ~2 %Mg) lassan lehűlt Primér Al dendritek a peremükön szegregrátummal és részben binér Al-CuAl 2 eutektikummal és részben ternér Al-CuAl 2 - CuMgAl 2 eutektikummal N:100X Al-Cu-Mg (~10 % Cu, ~2 %Mg) lassan lehűlt Primér Al dendritek a peremükön szegregrátummal és részben binér Al- CuAl 2 (szürke) eutektikummal és részben ternér Al-CuAl 2 -CuMgAl 2 (sötét) eutektikummal
22 Al-Cu-Mg (~5 % Cu, ~10 %Mg) öntött Világos Al dendritek és eutektikum. Az eutektikumban CuMgAl 2 fázis sötét, a CuMg 4 Al 6 fázis világos N:100X Al-Cu-Mg (~5 % Cu, ~10 %Mg) öntött Világos Al dendritek és eutektikum. Az eutektikumban CuMgAl 2 fázis sötét, a CuMg 4 Al 6 fázis világos N:500X
23 Al-Cu-Mg (~6 % Cu, ~6 %Mg) öntött Primér Al dendritek + Al-CuMgAl 2 eutektikum N:250X
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók
RészletesebbenAlakítás és hőkezelés hatása az acél szövetszerkezetére
Alakítás és hőkezelés hatása az acél szövetszerkezetére Újrakristályosodás Alacsony karbon tartalmú hidegen hengerelt acél szövetszerkezete (C=0,030 %, Mn=0,25%, S=0,035%, P=0,052%, q=60%) 660 C-on 2,5
RészletesebbenAlumínium ötvözetek. hőkezelése. Fábián Enikő Réka
Alumínium ötvözetek hőkezelése Fábián Enikő Réka fabianr@eik.bme.hu Általános Al-ötvözet jellemzők T a b A Alakítható ötvözetek B Önthető ötvözetek Nemesíthető, kiválásosan keményedő ötvözetek Az alumínium
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenTÖBBKOMPONENS RENDSZEREK FÁZISEGYENSÚLYAI IV.
TÖBBKOMPONENS RENDSZEREK FÁZISEGYENSÚLYAI IV. TÖBBFÁZISÚ, TÖBBKOMPONENS RENDSZEREK Kétkomponens szilárd-folyadék egyensúlyok Néhány fogalom: - olvadék - ötvözetek - amorf anyagok Állapotok feltüntetése:
RészletesebbenVas- karbon ötvözetrendszer. Összeállította: Csizmazia Ferencné dr.
Vas- karbon ötvözetrendszer Összeállította: Csizmazia Ferencné dr. 1 Vas- Karbon diagram 2 Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
RészletesebbenFémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány
Fémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás
RészletesebbenFémek és ötvözetek termikus viselkedése
Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük
RészletesebbenCsikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás
N aluminium building our world, respecting our planet W E S Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás 2011 november 30. Az alumínium ötvözése Legfontosabb cél:
RészletesebbenVas- karbon ötvözetrendszer
Vas- karbon ötvözetrendszer Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos, és szaggatott vonallal is fel vannak
RészletesebbenA nagytermi gyakorlat fő pontjai
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2008/09 Fe-C állapotábra Dr. Reé András ree@eik.bme.hu Fe-C 1 A nagytermi gyakorlat fő pontjai A Fe-C állapotábra felépítése Stabil (grafit) rendszer Metastabil
RészletesebbenMérnöki anyagok Járműszerkezeti anyagok. Vas-karbon ötvözetrendszer Egyensúlyi átalakulások
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Mérnöki anyagok Járműszerkezeti anyagok Vas-karbon ötvözetrendszer Egyensúlyi átalakulások Dr. Hargitai Hajnalka (Csizmazia Ferencné dr.
RészletesebbenAz ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:
Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,
Részletesebben5 előadás. Anyagismeret
5 előadás Anyagismeret Ötvözet Legalább látszatra egynemű fémes anyag, amit két vagy több alkotó különböző módszerekkel való egyesítése után állítunk elő. Alapötvöző minden esetben fémes anyag. Ötvöző
RészletesebbenAnyagismeret. 3. A vas- karbon ötvözet
Anyagismeret 3. A vas- karbon ötvözet A fémek és ötvözetek szerkezete Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
RészletesebbenÖNTÖTT ÖTVÖZETEK FÉMTANA
ÖNTÖTT ÖTVÖZETEK FÉMTANA ANYAGMÉRNÖK BSC KÉPZÉS JÁRMŰIPARI ÖNTÉSZETI SZAKIRÁNY (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR JÁRMŰIPARI ÖNTÉSZETI INTÉZETI
RészletesebbenAlumínium és ötvözeteinek hegesztése
Budapesti Műszaki és Gazdaságtudományi Egyetem Alumínium és ötvözeteinek hegesztése Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Hegesztés előadások Szerző: dr. Palotás Béla 1
RészletesebbenSzínes fémek hőkezelése Fábián Enikő Réka
Hőkezelés- 2016/2017 ősz Színes fémek hőkezelése Fábián Enikő Réka fabianr@eik.bme.hu Nem vasalapú gépészeti ötvözetek Színes fémek jellemző hőkezelési görbéi Magnézium ötvözetek Magnézium ötvözetek Alakítható
RészletesebbenAnyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak
Vasötvözetek fémtana Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak 1 Vasötvözetek osztályozása Két alapvető csoport: 1. Acélok (0 % < C < 2,06 %) Hypo-eutektoidos acélok (C < 0,8 %) Eutektoidos
RészletesebbenAl-Mg-Si háromalkotós egyensúlyi fázisdiagram közelítő számítása
l--si háromalkotós egyensúlyi fázisdiagram közelítő számítása evezetés Farkas János 1, Dr. Roósz ndrás 1 doktorandusz, tanszékvezető egyetemi tanár Miskolci Egyetem nyag- és Kohómérnöki Kar Fémtani Tanszék
RészletesebbenAz alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály
Az alumínium és ötvözetei valamint hegeszthetőségük Magyar Hegesztők Baráti Köre Budapest 2011. 11. 30. Komócsin Mihály 1 Alumínium termelés és felhasználás A földkéreg átlagos fémtartalma Annak ellenére,
Részletesebben2. AZ ALUMÍNIUM SZERKEZETGYÁRTÁS KÜLÖNLEGES VONATKOZÁSAI
ALUMÍNIUM SZERKEZETEK TERVEZÉSE 2. AZ ALUMÍNIUM SZERKEZETGYÁRTÁS KÜLÖNLEGES VONATKOZÁSAI SZAKMÉRNÖKI KURZUS AZ ALUMÍNIUM TULAJDONSÁGAI Előnyök Kis térfogatsúly Alakíthatóság Korrózió állóság Viszonylag
Részletesebben(11) Lajstromszám: E 003 815 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA
!HU00000381T2! (19) HU (11) Lajstromszám: E 003 81 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 04 7948 (22) A bejelentés napja: 04.
RészletesebbenSzínfémek és ötvözetek egyensúlyi lehőlése
Színfémek és ötvözetek egyensúlyi lehőlése 1 Színfém lehőlési görbéje (nincs allotróp átalakulás) F + Sz = K + 1. K = 1 1. Szakasz F=1 olvadék Sz =1 T változhat 2. Szakasz F=2 olvadék + szilárd Sz= 0 T
RészletesebbenAnyagszerkezet és vizsgálat. 4. Előadás: Vas-karbon ötvözetrendszer
SZÉCHENYI ISTVÁN EGYETEM Anyagismereti és Járműgyártási Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 4. Előadás: Vas-karbon ötvözetrendszer 2010. 10. 11. Dr. Hargitai Hajnalka (Csizmazia Ferencné dr.
RészletesebbenSzilárdság (folyáshatár) növelési eljárások
Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós
RészletesebbenMiskolci Egyetem Műszaki Anyagtudományi Kar Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola
Miskolci Egyetem Műszaki Anyagtudományi Kar Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola ALUMÍNIUM HENGERFEJ ÖNTVÉNYEK REPEDÉS-ÉRZÉKENYSÉGE Ph.D. értekezés Készítette: FEGYVERNEKI GYÖRGY
RészletesebbenAz atomok elrendeződése
Anyagtudomány 2015/16 Kristályok, rácshibák, ötvözetek, termikus viselkedés (ismétlés) Dr. Szabó Péter János szpj@eik.bme.hu Az atomok elrendeződése Hosszú távú rend (kristályok) Az atomok elhelyezkedését
RészletesebbenAz ólomszennyezés hatása a forraszanyagok szövetszerkezetére és mechanikai tulajdonságaira
Az ólomszennyezés hatása a forraszanyagok szövetszerkezetére és mechanikai tulajdonságaira Vargáné Molnár Alíz, Molnár István, Czél Györgyné, Gácsi Zoltán Anyagtudományi Szakmai Nap 2014.03.05. Előadás
RészletesebbenAnyagtudomány. Ötvözetek egyensúlyi diagramjai (állapotábrák)
Anyagtudomány Ötvözetek egyensúlyi diagramjai (állapotábrák) Kétkomponensű fémtani rendszerek fázisai és szövetelemei Folyékony, olvadék fázis Színfém (A, B) Szilárd oldat (α, β) (szubsztitúciós, interstíciós)
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti
RészletesebbenA stroncium hatása az Al-Si öntészeti ötvözetek szövetszerkezetére
Miskolci Egyetem Műszaki Anyagtudományi Kar A stroncium hatása az Al-Si öntészeti ötvözetek szövetszerkezetére TDK dolgozat Készítette: Kósa Anett Konzulensek: Dr. Dúl Jenő egyetemi docens Dr. Gácsi Zoltán
RészletesebbenAnyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
RészletesebbenMérnöki anyagok NGB_AJ001_1
Mérnöki anyagok NGB_AJ001_1 Nem vas fémek és ötvözetek 2011 2010 Dr. Hargitai Hajnalka Forrás: Dr. Dogossy Gábor Nemvas fémek és ötvözetek Könnyűfémek - kis sűrűség - kitűnő korrózióállóság - magas ár
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenA szerkezeti anyagok tulajdonságainak megváltoztatási lehetőségei. Szilárdság növelésének lehetőségei
A szerkezeti anyagok tulajdonságainak megváltoztatási lehetőségei Szilárdság növelésének lehetőségei A fémek tulajdonságainak megváltoztatási lehetőségei A fémek tulajdonságait meghatározza: az összetételük,
RészletesebbenSilafont-R reciklált alumíniumöntvényötvözet
NEMVASFÉMEK, NEMES- ÉS RITKAFÉMEK HULLADÉKAI 3.3 Silafont-R reciklált alumíniumöntvényötvözet Tárgyszavak: primer alumínium; reciklálás; pirolízis; másodalumínium; Silafont-R; mechanikai tulajdonságok.
RészletesebbenSzilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások
Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai
RészletesebbenSzervetlen kémiai laboratóriumi gyakorlat, oktatói lista 2015/2016, II. félév
I. hét (febr. 8, 10, 11) Elektrokémia a szervetlen kémiában A továbbiakban számmal hivatkozott gyakorlatok és fejezetek dr. Lengyel Béla: Általános és szervetlen kémiai praktikumában találhatóak. 1.1,
RészletesebbenFogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.
Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt
RészletesebbenSzilárdságnövelés. Az előkészítő témakörei
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés
RészletesebbenACÉLOK MÉRNÖKI ANYAGOK
ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a
RészletesebbenACÉLOK HEGESZTHETŐSÉGE
ACÉLOK HEGESZTHETŐSÉGE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 A hegeszthetőség fogalma Az acél hegeszthetősége
RészletesebbenALPHA spektroszkópiai (ICP és AA) standard oldatok
Jelen kiadvány megjelenése után történõ termékváltozásokról, új standardokról a katalógus internetes oldalán, a www.laboreszközkatalogus.hu-n tájékozódhat. ALPHA Az alábbi standard oldatok fémek, fém-sók
RészletesebbenÖntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel
Öntészeti szimuláció, hıfizikai adatbázis Szerzı: Dr. Molnár Dániel Tartalom 1. Fázisdiagramok...4 2. Öntészeti ötvözetek kémiai összetétele...7 2.1 Alumínium nyomásos öntészeti ötvözetek kémiai összetétele...7
RészletesebbenANYAGSZERKEZETTAN II.
ANYAGSZERKEZETTAN II. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. TANTÁRGYLEÍRÁS Anyagszerkezettan II. kommunikációs
RészletesebbenRéz és ötvözetei. Katt ide! Technikusoknak
Réz és ötvözetei Katt ide! Technikusoknak Tartalomjegyzék Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége Réz tulajdonságai Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. Kémiailag
Részletesebbena NAT /2009 számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1612/2009 számú akkreditált státuszhoz A KAVÍZ Kaposvári Víz- és Csatornamû Kft. Minõségvizsgáló Laboratórium (7400 Kaposvár, Dombóvári út 0325 hrsz.)
RészletesebbenFÉMÖTVÖZETEK HŐKEZELÉSE
FÉMÖTVÖZETEK HŐKEZELÉSE ANYAGMÉRNÖK BSC KÉPZÉS (levelező munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET
Részletesebbena NAT /2013 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1586/2013 nyilvántartási számú akkreditált státuszhoz A Halászati és Öntözési Kutatóintézet Környezetanalitikai Központ Vizsgáló Laboratórium (5540
RészletesebbenA feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható!
1 MŰVELTSÉGI VERSENY KÉMIA TERMÉSZETTUDOMÁNYI KATEGÓRIA Kedves Versenyző! A versenyen szereplő kérdések egy része általad már tanult tananyaghoz kapcsolódik, ugyanakkor a kérdések másik része olyan ismereteket
RészletesebbenJellemző redoxi reakciók:
Kémia a elektronátmenettel járó reakciók, melynek során egyidejű elektron leadás és felvétel történik. Oxidáció - elektron leadás - oxidációs sám nő Redukció - elektron felvétel - oxidációs sám csökken
RészletesebbenSzámítástudományi Tanszék Eszterházy Károly Főiskola.
Networkshop 2005 k Geda,, GáborG Számítástudományi Tanszék Eszterházy Károly Főiskola gedag@aries.ektf.hu 1 k A mérés szempontjából a számítógép aktív: mintavételezés, kiértékelés passzív: szerepe megjelenítés
RészletesebbenBalazs Katalin_10_oraterv
10. Óraterv Az óra témája: Tudásfelmérés Az óra cél- és feladatrendszere: számadás az eddig megszerzett tudásról Az óra didaktikai feladatai: egyéni munka Tantárgyi kapcsolatok: informatika Dátum: 2014.
RészletesebbenKönnyűfém és szuperötvözetek
Könnyűfém és szuperötvözetek Anyagismeret a gyakorlatban Dr. Orbulov Imre Norbert Anyagtudomány és Technológia Tanszék Az előadás fő pontjai A könnyűfémek definíciója Alumínium és ötvözetei Magnézium és
Részletesebben2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag )
2. tétel - A nemfémes szerkezeti anyagok tulajdonságai, felhasználásuk. - Vasfémek és ötvözeteik, tulajdonságaik, alkalmazásuk. - A könnyűfémek fajtái és jellemzői, ötvözése, alkalmazása. - A színesfémek
Részletesebbena NAT-1-1316/2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditálási ügyirathoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált
RészletesebbenACIDUM ASCORBICUM. Aszkorbinsav
01/2009:0253 javított 7.0 ACIDUM ASCORBICUM Aszkorbinsav C 6 H 8 O 6 M r 176,1 [50-81-7] DEFINÍCIÓ (5R)-5-[(1S)-1,2-Dihidroxietil]-3,4-dihidroxifurán-2(5H)-on. Tartalom: 99,0 100,5%. SAJÁTSÁGOK Küllem:
RészletesebbenPéldatár Anyagtechnológia Elemi példa - 4.
Budapesti Műszaki és Gazdaságtudományi Egyetem Szent István Egyetem Óbudai Egyetem Typotex Kiadó TÁMOP-4.1.2-08/A/KMR-0029 Példatár Anyagtechnológia Elemi példa - 4. Termikus nyomásszabályzó-ház gyártása
RészletesebbenMonotektikus felületi rétegek létrehozása lézersugaras felületkezeléssel. PhD értekezés. Svéda Mária okleveles anyagmérnök
Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Monotektikus felületi rétegek létrehozása lézersugaras felületkezeléssel PhD értekezés Svéda Mária okleveles anyagmérnök Tudományos témavezető
RészletesebbenKondenzált anyagok fizikája
Kondenzált anyagok fizikája Rácsszerkezetek Groma István ELTE September 13, 2018 Groma István, ELTE Kondenzált anyagok fizikája, Rácsszerkezetek 1/22 Periódikus rendszerek Elemi rácsvektorok a 1, a 2,
RészletesebbenBevezetés a növénytanba Növényélettani fejezetek 2.
Bevezetés a növénytanba Növényélettani fejezetek 2. Dr. Parádi István Növényélettani és Molekuláris Növénybiológiai Tanszék (istvan.paradi@ttk.elte.hu) www.novenyelettan.elte.hu A gyökér élettani folyamatai
RészletesebbenBevezetés a lézeres anyagmegmunkálásba
Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten
RészletesebbenMSZ 20135: Ft nitrit+nitrát-nitrogén (NO2 - + NO3 - -N), [KCl] -os kivonatból. MSZ 20135: Ft ammónia-nitrogén (NH4 + -N),
Az árlista érvényes 2018. január 4-től Laboratóriumi vizsgálatok Talaj VIZSGÁLATI CSOMAGOK Talajtani alapvizsgálati csomag kötöttség, összes só, CaCO 3, humusz, ph Talajtani szűkített vizsgálati csomag
RészletesebbenAz anyagok mágneses tulajdonságai
BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Mágneses tulajdonságok, mágneses anyagok Előadásvázlat 2013. 1 Az anyagok mágneses tulajdonságai Alkalmazási területek Jelentőségük (lágy:
RészletesebbenA Tanács 333/2011/EU rendelete a Fémtv. és a fordított áfa vonatkozásában
A Tanács 333/2011/EU rendelete a Fémtv. és a fordított áfa vonatkozásában AZ ACÉL- ÉS AZ ALUMÍNIUMHULLADÉK HULLADÉKSTÁTUSZÁNAK MEGSZŰNÉSE Tánczos Zoltán pénzügyőr alezredes, főosztályvezető 2011. 09.27.
RészletesebbenTalajlakó mezofauna vizsgálata fahamu talajjavításra és tápanyagutánpótlásra történő hasznosítása során
Talajlakó mezofauna vizsgálata fahamu talajjavításra és tápanyagutánpótlásra történő hasznosítása során Készítette: Kövi Réka Környezettan hallgató Bevezetés Magyarország erdőtalajainak közel 60 %-a savanyú
RészletesebbenNÖVÉNYÉLETTAN. Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010
NÖVÉNYÉLETTAN Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010 Létfontosságú tápelemek, Tápelem hiánytünetek Előadás áttekintése 1. A növények tápelem ellátásának a vizsgálatára
RészletesebbenRÉSZLETEZŐ OKIRAT (3) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (3) a NAH-1-0990/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MOTIM ZRt. Laboratórium 9200 Mosonmagyaróvár, Timföldgyári u. 9-13. 2) Akkreditálási
RészletesebbenFémtan I. kommunikációs dosszié FÉMTAN I. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR
FÉMTAN I. ANYAGMÉRNÖK ALAPKÉPZÉS TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. Előadó és tárgyjegyző: Dr Mertinger Valéria, egyetemi
RészletesebbenKönnyu és színesfémek (gyakorlati elokész. A fobb könnyufémek jellemzoi MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK
Nem vs pú gépészeti ygok, MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek techoógiáj Köyu és szíesfémek (gykorti eokész szíto) K ö y u f é m e k Mgézium Titá A u m í i u m ( b e r i i u m, í
RészletesebbenVázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok
Szilárdtestfizika Kondenzált Anyagok Fizikája Vázlatos tartalom Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok 2 Szerkezet
RészletesebbenFÉMÖTVÖZETEK HŐKEZELÉSE
FÉMÖTVÖZETEK HŐKEZELÉSE ANYAGMÉRNÖK BSC KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET
Részletesebbena NAT-1-1462/2006 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület KIEGÉSZÍTÕ RÉSZLETEZÕ OKIRAT a NAT-1-1462/2006 számú akkreditálási ügyirathoz A Budapesti Corvinus Egyetem Élelmiszertudományi Kar Élelmiszerminõségi és Élelmiszerbiztonsági
RészletesebbenSiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
RészletesebbenNem vas fémek és ötvözetek
Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,
RészletesebbenVezetési jelenségek, vezetőanyagok
Anyagszerkezettan és anyagvizsgálat 2015/16 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők
Részletesebben2012.12.04. A) Ásványi és nem ásványi elemek: A C, H, O és N kivételével az összes többi esszenciális elemet ásványi elemként szokták említeni.
Toxikológia és Ökotoxikológia X. A) Ásványi és nem ásványi elemek: A C, H, O és N kivételével az összes többi esszenciális elemet ásványi elemként szokták említeni. B) Fémes és nem fémes elemek Fémes elemek:
RészletesebbenVezetési jelenségek, vezetőanyagok. Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék:
nyagtudomány 2014/15 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők fémek ötvözetek elektrolitok
RészletesebbenBemutatkozás, a tárgy bemutatása, követelmények. Munkavédelmi tájékoztatás.
Részletes tematika (14 hetes szorgalmi időszak figyelembe vételével): 1. hét (2 óra) Bemutatkozás, a tárgy bemutatása, követelmények. Munkavédelmi tájékoztatás. Kémiai alapjelenségek ismétlése, sav-bázis,
RészletesebbenMinták előkészítése MSZ-08-0206-1:78 200 Ft Mérés elemenként, kül. kivonatokból *
Az árajánlat érvényes: 2014. október 9től visszavonásig Laboratóriumi vizsgálatok Talaj VIZSGÁLATI CSOMAGOK Talajtani alapvizsgálati csomag kötöttség, összes só, CaCO 3, humusz, ph Talajtani szűkített
Részletesebben1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás.
1. Sorolja fel az újrakristályosító hőkezelés néhány ipari alkalmazását! Dróthúzás, süllyesztékes kovácsolás. 2. Milyen hatással van az újrakristályosítás az alakított fémek mechanikai tulajdonságaira?
RészletesebbenÖntöttvasak. Öntöttvasak
MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek technológiája Öntöttvasak Dr. Palotás Béla palotasb@eik.bme.hu Öntöttvasak??? Hipoeutektikus öntöttvasak Hipereutektikus öv.-k Öntöttvasak Szerzo:
RészletesebbenIntegrált növényvédelem Nemzeti Cselekvési Terv
Integrált növényvédelem Nemzeti Cselekvési Terv Pál János témavezető Levegő Munkacsoport Komarno, 2011. december 9. Globális problémák Mi foglalkoztatja az embereket? (internetes felmérés) Légszennyezés
RészletesebbenSzervetlen kémia laboratóriumi gyakorlat és szeminárium tematikája TKBL0211. (Vegyészmérnök BSc hallgatók részére, 2011/2012. II.
Szervetlen kémia laboratóriumi gyakorlat és szeminárium tematikája TKBL0211 (Vegyészmérnök BSc hallgatók részére, 2011/2012. II. félév) No. (hét) szeminárium 8-9/9-10h, D404 helyiség Időbeosztás (1. negyedév):
RészletesebbenALUMÍNIUM HENGERFEJ ÖNTVÉNYEK REPEDÉSÉRZÉKENYSÉGE
Miskolci Egyetem Műszaki Anyagtudományi Kar Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola ALUMÍNIUM HENGERFEJ ÖNTVÉNYEK REPEDÉSÉRZÉKENYSÉGE Ph.D. értekezés tézisei Készítette: FEGYVERNEKI
RészletesebbenKészitette: Szabó Gyula Barlangi kutatásvezetı Csorsza László barlangkutató 2015.12.08.
Szabó Gyula Kutatásvezetı 1188 Budapest, Címer utca 99/b Közép- Duna- Völgyi Környezetvédelmi és Természetvédelmi Felügyelıség Budapest Tárgy: Kutatási jelentés Hiv.sz.: KTF: 10026-3/2014. Tisztelt felügyelıség
RészletesebbenAZ OLVADÉK ÁLLAPOTÚ FÉMEMULZIÓK IN-SITU STABILIZÁLÁSÁNAK MEGVALÓSÍTÁSI LEHETŐSÉGEI
AZ OLVADÉK ÁLLAPOTÚ FÉMEMULZIÓK IN-SITU STABILIZÁLÁSÁNAK MEGVALÓSÍTÁSI LEHETŐSÉGEI Szabó József 1, Nagy Orsolya 2, Kaptay György 3,* doktorandusz 1, MSc hallgató 2, professzor 3 1,2,3 BAY Zoltán Közhasznú
RészletesebbenRÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT a nyilvántartási számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. (3533 Miskolc, Vasgyári út 43.) akkreditált területe: I. Az akkreditált területhez
RészletesebbenAz engedélyező hatóság az OMEX szilárd lombtrágya termékcsalád forgalomba hozatali és felhasználási engedélyét az alábbiak szerint adja k.
Nemzeti Élelmiszerlánc-biztonsági Hivatal Növény-, Talaj- és Agrárkörnyezet-védelmi Igazgatóság 1118 Budapest, Budaörsi út 141-145. Tel: 06/1/309-1000 Fax: 06/1/246-2960 E-mail: nti@nebih.gov.hu www.nebih.gov.hu
RészletesebbenÁSVÁNY vagy KŐZET? 1. Honnan származnak ásványaink, kőzeteink? Írd a kép mellé!
ÁSVÁNY vagy KŐZET? 1. Honnan származnak ásványaink, kőzeteink? Írd a kép mellé! 2. Magmás kőzetek a hevesek A legjobb építőtársak a vulkáni kiömlési kőzetek. Hogy hívják ezt a térkövet?.. A Föld kincseskamrája
RészletesebbenSzínfémek és ötvözetek egyensúlyi lehűlése. Összeállította: Csizmazia Ferencné dr.
Színfémek és ötvözetek egyensúlyi lehűlése Összeállította: Csizmazia Ferencné dr. 1 Színfém lehűlési görbéje (nincs allotróp átalakulás) F + Sz = K + 1. K = 1 1. Szakasz F=1 olvadék Sz =1 T változhat 2.
RészletesebbenAz Országos Képzési Jegyzékről és az Országos Képzési Jegyzék módosításának eljárásrendjéről szóló 133/2010. (IV. 22.) Korm.
Az Országos Képzési Jegyzékről és az Országos Képzési Jegyzék módosításának eljárásrendjéről szóló 133/2010. (IV. 22.) Korm. rendelet alapján: Szakképesítés, szakképesítés-elágazás, rész-szakképesítés,
Részletesebben3. Óraterv. Az óra cél- és feladatrendszere: modellalkotás (a valóság leképezése számunkra fontos szempontok szerint)
Az óra témája: A fémes tulajdonságok és a fémrács kapcsolata 3. Óraterv Az óra cél- és feladatrendszere: modellalkotás (a valóság leképezése számunkra fontos szempontok szerint) Balazs Katalin_3_oraterv
RészletesebbenA vörösiszap kiporzásából származó aeroszol tulajdonságai és potenciális egészségügyi hatásai
A vörösiszap kiporzásából származó aeroszol tulajdonságai és potenciális egészségügyi hatásai Hoffer András, Gelencsér András, Kováts Nóra, Turóczi Beatrix, Rostási Ágnes, Imre Kornélia, Nyirő-Kósa Ilona,
RészletesebbenKémia OKTV I. kategória II. forduló A feladatok megoldása
ktatási ivatal Kémia KTV I. kategória 2008-2009. II. forduló A feladatok megoldása I. FELADATSR 1. A 6. E 11. A 16. C 2. A 7. C 12. D 17. B 3. E 8. D 13. A 18. C 4. D 9. C 14. B 19. C 5. B 10. E 15. E
Részletesebbena NAT /2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1024/2008 számú akkreditálási ügyirathoz A Paksi Atomerõmû Zrt. Üzemviteli Igazgatóság egyészeti Ellenõrzõ Osztály (7030 Paks, 98803. hrsz.) akkreditált
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1316/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. 3533 Miskolc, Vasgyári
RészletesebbenRÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-0990/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MOTIM ZRt. Laboratórium 9200 Mosonmagyaróvár, Timföldgyári u. 9-13. 2) Akkreditálási
RészletesebbenAlumínium öntészeti ötvözetek
Székhely: 00 Székesfehérvár, Nagyszombati út 43. Telephely: 4 Várpalota, Fehérvári út 26. Telelfon: +36-88-575-843 Fax: +36--88-575-842 Email: office@martinmetals.eu; WEB: www.martinmetals.eu Alumínium
Részletesebben
