1 Haemodinamikai monitorozás OFTEX tanfolyam Pécs Dr. Kiss Tamás PTE KK Aneszteziológiai és Intenzív Terápiás Intézet

2 Miért kell monitorozni? Mert adekvát szöveti, szervi perfúziót akarunk biztosítani. Központi helyen az oxigén.

3 Mit monitorozzunk? A rutin EKG BP (NIBPM IBPM) SaO2 légzésszám (ETCO2)

4 Mit monitorozzunk és főként miért? De a mi betegünk kritikus állapotú beteg. Kérdések. Az alacsony vérnyomás biztosan rossz perfúziót jelent? Nem feltétlenül. A jó vérnyomás biztosan jó szöveti perfúziót jelent? Sajnos NEM. A jó saturáció biztosan jó szöveti oxigenizációt jelent? Sajnos NEM. Hogyan mérjem a preloadot? Transzfundáljuk-e a beteget? Akkor most mit adjak? Folyadékot, katecholamint? DE melyiket? Hűvös végtag = Hypoperfúzió: 39% pos. pred. Hűvös végtag + alcsony HCO 3- = Hypoperfúzió: 98% pos. pred. Kaplan LJ, et al. J Trauma 2001; 50: Ha nem tudsz valamit, akkor mérd meg! Molnár Zsolt

5 Miért is kell monitorozni? DO 2 = (SV HR) (Hgb 1.39 SaO PaO 2 ) ~ 1000ml/p (SaO 2 =100%) CO CaO 2 VO 2 = CO (CaO 2 - CvO 2 ) ~ 250 ml/p (ScvO 2 ~70-75%) ScvO % SaO2 DO 2 A kritikus állapotú beteg Fiziológiás állapot VO 2 VO 2 DO 2

6 Az ScvO 2 és SvO 2 egymáshoz való viszonya Szoros korreláció, de a ScvO2 magasabb, mint az SvO 2. Ladakis C et al. Respiration 2000;68:

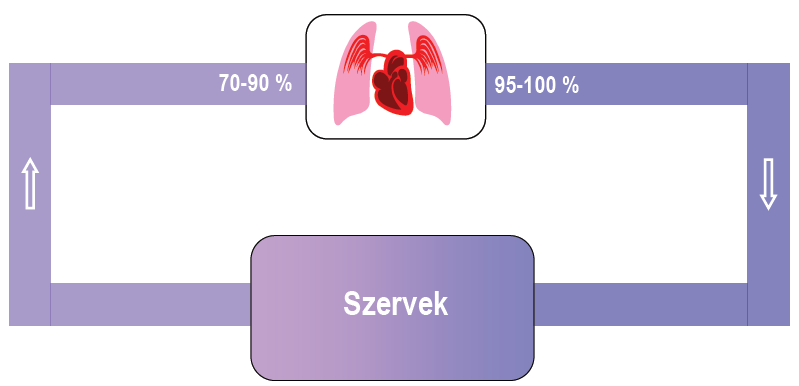

7 Az ScvO 2 klinikai jelentősége Az ScvO 2 csökkenése a szöveti O 2 -kezelés szükségességének legfontosabb és legkoraibb jele.

8 Az ScvO 2 felhasználása Változás A hemodinamikai monitorozás kiterjesztése Folyamatos ScvO 2 monitorozás Intervenció mérlegelése (pl. folyadék, katekolamin, antibiotikum) Nincs változás Molnar Zsolt et al Intensive Care Med Oct;33(10): Monitorozás folytatása Beavatkozást igénylő eltérésnek értékelhető, ha az ScvO 2 kívülesik a 70-90%-os tartományon az ScvO 2 változása 3-5 percen át meghaladja a ± 10%-ot

9 ScvO2 eltérés okai Alacsonyabb: DO 2 : Hgb koncentráció Anaemia, vérzés SaO 2 hypoxaemia, tüdőbetegség cardiac output (CO) BK diszfunkció Hypovolaemia (abszolút vagy relatív) bradycardia VO 2 : láz, epilepsia, reszketés, légzési munka Magasabb a vér egyenetlen eloszlása shunt sepsis 1,39 x [Hgb] x =DO 2 SaO 2 x (SV x HR) VO 2 = CO x (CaO 2 - CvO 2 )

10 Mikor, mit? If you early want to know if something is wrong, check ScvO 2, if you want to know what is wrong and why, use extended invasive haemodynamic monitoring!

11 Lehetőségek Invazív és non-invaziv haemodinamikai monitorozás lehetőségei Invazív CCO Vigileo Monitor TM Swan-Ganz katéter PiCCO TM LiDCO TM Nem invazív TTE TEE Oesophagealis Doppler NICO TM

12 Volumetria vagy nyomásmérés A cardialis praeload volumen, NEM nyomás JPEDV JKEDV PBV BPEDV BKEDV A volumenkezelésére volumenmérés szükséges Az elmúlt évben megjelent CVP-PCWP-ITBV-t összehasonlító állatkísérletek és klinikai tanulmányok eredményei alapján nagy biztonsággal kijelenthetjük, hogy lélegeztetett, vagy súlyos állapotú (sokkos, szeptikus) betegekben a volumetriás módszer megbízhatóbb, mint a nyomásmérésen alapuló preload meghatározás. Lichtwarck-Aschoff M et al Intensive Care Med. 1992;18(3): Sakka SG et al J Crit Care Jun;14(2): Goedje O et al. Chest. 2000Sep;118(3): Sakka SG et al. J Clin Monit Comput Oct;26(5):347-53

13 PiCCO moniotorozás Pulse indicator continuous cardiac output A transzpulmonalis thermodilutios mérések által vezetett kezelési stratégia javította a magas rizikójú sebészi és kritikus állapotú betegek ellátását. Sakka SG et al. J Clin Monit Comput Oct;26(5):347-53

14 Kanülök CVK thermodilúciós arteriás kanül

15 Kanülök elhelyezése Centralis venas kanül (CVK) v. jug. int. vagy v. subclavia vége a VCS-ban CVK A B Thermodilutios katéter (art. vég) Axillaris: 4F (1,4mm) 8cm Brachialis: 4F (1,4mm) 22cm Femoralis: 3-5F (0,9-1,7mm) 7-20cm Radialis: 4F (1,4mm) 50cm F R

16 A mérés menete CVK Proximális hőmérő, injektálás detektálása ml folyadék injectálása NaCl 0,9%: hideg: < 8 C szobahőmérsékletű: < 24 C Proximális hőmérő kábel TB37.0 AP AP (CVP) 5 SVRI 2762 PC CI 3.24 PCCI HR 78 SVI 42 SVV 5% dpmx 1140 (GEDI) 625 Nyomás mérő kábel Distalis hőmérő kábel Nyomásátalakító transducer Thermodilutios katéter art. szár

17 Működési elv Haemodinamikai és volumetriás paraméterek mérése Transzpulmonalis thermodilutio i.v. bolus hideg folyadék T injectálás t art. kanül + thermistor Kalibráció Pulzuskontúr analízis P t

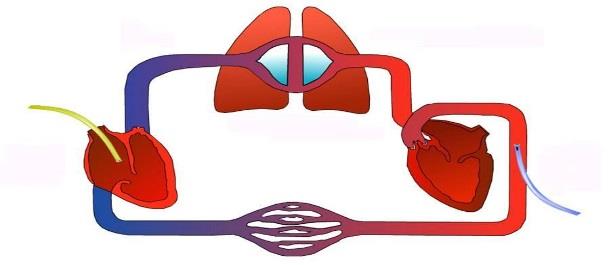

18 Thermodilutios paraméterek injectálás detektálás JPEDV JKEDV Tüdők BPEDV BKEDV Jobb szívfél Bal szívfél Az egyes térfogatelemek kalkulációja: a thermodilutios görbe analízise flow MTt: Mean Transit time (átlagos tranzitidő) Az az idő amíg a beadott indikátor fele az érzékelési helyre jut. Tb lntb injectálás e -1 recirkuláció DSt: Down Slope time (lecsengési idő): A görbe exponenciális lecsengési ideje. MTt DSt

19 A CO számolása T b injection A CO számítás alapja: a thermodilutios görbe alatti terület. t Stuart-Hamilton egyenlet: CO TDa (T b T i ) T b Vi K dt T b = Vér hőmérséklete T i = Az injectált folyadék hőmérséklete V i = Injectált volumen T. b dt = a thermodilutios görbe alatti terület számértéke = a vér hőmérsékletének idő szerinti integrálja K = Korrekciós konstans, a testtömeg, a vérhőmérséklet és az injectált folyadék hőmérséklete alapján

20 A volumetricus parameterek meghatározása Alapja: a thermoregulációs görbe analízise ITTV PTV injectálás detektálás JPEDV JKEDV Tüdők BPEDV BKEDV Jobb szívfél Bal szívfél GEDV ITTV = JPEDV + JKEDV + tüdők + BPEDV + BKEDV = MTt x Flow (CO) PTV = Pulmonalis thermalis volumen = DSt x Flow (CO) GEDV = ITTV PTV ITBV = 1,25 x GEDV EVLW = ITTV - ITBV

21 A volumetricus parameterek meghatározása ITTV = CO x MTt TDa JPEDV JKEDV PTV BPEDV BKEDV PTV = CO x DSt TDa PTV GEDV = ITTV - PTV JPEDV JKEDV BPEDV BKEDV ITBV = 1.25 x GEDV JPEDV JKEDV PBV BPEDV BKEDV EVLW = ITTV - ITBV EVLW EVLW

22 EVLW Szignifikáns negatív korreláció az EVLW és PaO 2 /FiO 2 között Szakmany T, Heigl P, Molnar Z. Anaesth Intensive Care Apr;32(2): A legjobb tüdőspecifikus index az ARDS súlyosságának és kimenetelének megítélésére Eisenberg PR et al. Am Rev Respir Dis. 1987;136:662 8 Craig TR et al. Crit Care Med. 2010;38: A kritikus állapot mortalitásának jó jelzője EVLW > 15 M: 63% EVLW < 10 M: 33% Sakka SGet al. Chest. 2002;122:

23 Pulmonalis vascularis permeabilitási index PVPI = EVLW / PBV Extra Vascular Lung Water PBV Pulmonarv Blood Volume PVPI = normal normal EVLW PBV normal Normalis tüdő PBV PVPI = normal emelkedett EVLW PBV emelkedett Hydrostaticus tüdőoedema (pl. decomp. circ.) PBV PVPI = emelkedett emelkedett EVLW PBV normal Permeabilitási tüdőoedema (pl. ARDS) PVPI > 3

24 Cardiac function index (CFI) CFI = CO / GEDV kontraktilitási paraméter A 3,2 l/min alatti CFI 81%-os sensitivitással és 88%-os specificitással jelzi a 35% alatti BKEF-et. Jabot J et al. Crit Care Med 2009 Nov;37(11):

25 Pulzuskontúr analízis Folyamatos, ütésről ütésre történő mérés az arteriás nyomásgörbe alakja alapján. A thermodilutios mérés alapján történő kalibráció után az egyes szívakciók SV-e mérhető = a görbe systolés fázisa alatti terület számértéke. - T - T Referencia CO a thermodilutios görbéből. t kalibráció Mért vérnyomás (MAP) t P [mm Hg] SV t [s]

26 Continous cardiac output (CCO) Az arterias nyomásgörbe alakja függ az aktuális aorta compliance-től. P(t), Systole P(t), Diastole CO leírható az artériás pulzusgörbe alatti terület (A), a szívfrekvencia (P) és az aorta rugalmassági együtthatójának (C) szorzataként: CO = A x P x C. A kalibráció után a megfelelő algoritmussal mérhető a CO ütésről ütésre (CCO) P [mm Hg] PCCO = cal HR Betegspecifikus kalibrációs faktor (meghatározása thermodilúcióval) Systole szívfrekvencia A nyomásgörbe alatti terület t [s] P(t) SVR + C(p) dp ( ) dt dt aorta compliance a nyomásgörbe meredeksége

27 Systemas vascularis resistentia (SVR) Meghatározás alpja Ohm-törvénye: R= U / I U = MAP CVP I = CO SVR = (MAP CVP) / CO Mértékegységek illesztése miatt korrekciós szorzók: Ha BP Hgmm-ben, akkor: SVR = [MAP (Hgmm) CVP (Hgmm)] x 79,92 / CO (l/perc) Ha BP kpa-ban, akkor: SVR = [MAP (kpa) CVP (kpa)] x 59,9 / CO (l/perc)

28 Kontraktilitás dpmx = dp/dt max az egységnyi idő alatt bekövetkező maximális nyomásváltozás P [mm Hg] dpmx a nyomásgörbe meredeksége, a bal kamrai kontrakció gyorsaságát jelzi kontraktilitási paraméter t [s]

29 Stroke volumen variabilitás (SVV) Csak kontrollált lélegeztetés és sedatio mellett használható, ha szívritmuszavar nem áll fent. A stroke volumen változását értékeli a lélegeztetési ciklus alatt. Alapja: a SV a gépi belégzés végén a lgnagyobb és 3 ütéssel később a legkisebb. SV max SV min SV mean SVV = SV max SV min SV mean

30 Stroke volumen variabilitás (SVV) A gépi lélegeztetés okozta EDV változás (preload) a beteg egyéni Frank-Starling görbéjének megfelelő SV variabilitást okoz. A volumen válaszkészséget mutató betegek (responder) a görbe egyenes szárán helyezkednek el, amely nagyobb SVV-hoz vezet. SV SV 2 SVV small SVV large SV 1 EDV 1 EDV 2 EDV Az EDV növekedés egyenlő: EDV 1 = EDV 2 DE: SV 1 > SV 2

31 Pulzusnyomás variabilitás Pulse pressure variation (PPV) Csak kontrollált lélegeztetés és sedatio mellett használható, ha szívritmuszavar nem áll fent. A pulzusnyomás változását értékeli a lélegeztetési ciklus alatt. PP mean PP max PP min PPV = PP max PP min PP mean A pulzusnyomás változása gépi lélegeztetés alatt jól használható a folyadék válaszkészség megítélésére. PPV > 13 % jó válaszkészség várható PPV < 13% nem várható pozitív hatás Michard F et al. Crit Care. 2000;4(5):282-9.

32 Mérhető paraméterek Thermodilutios paraméterek Cardiac output CO CI 3,0 5,0 l/min/m 3 Global end-diastolés volumen GEDV GEDVI ml/m 2 Intrathoracalis vér volumen ITBV ITBVI ml/m 2 Extravascularis tüdővíz EVLW EVLWI 3,0 7,0 ml/kg Pulmonaris vascularis permeabilitási index PVPI 1,0 3,0 Cardiac function index CFI 4,5 6,5 /min Globális ejekciós frakció GEF 25 35% Pulzuskontúr analízis Pulzuskontúr Cardiac Output PCCO PCCI 3,0 5,0 l/min/m 3 Arteriás Vérnyomás MAP Hgmm Szívfrekvencia HR /min Verőtérfogat SV SVI ml/m 2 Stroke volumen variabilitás SVV < 10 % Pulzusnyomás variabilitás PPV < 10 % Systémás vascularis resistentia SVR SVRI dyn s cm -5 m Bal kamrai kontraktilitási index dpmax(dp/dt max ) Hgmm / sec

33 A döntés Gyógyszer Volumen

34 A döntés E R E D M É N Y CI (l/min/m 2 ) GEDI (ml/m 2 ) vagy ITBVI (ml/m 2 ) ELWI* (ml/kg) <700 <850 <3.0 >700 >850 <700 <850 >3.0 >700 >850 <10 >10 <10 >10 <10 >10 <10 >10 V+ V+! Cat Cat V+ V+! Cat V- V- T E R Á P C I É A L 1. GEDI (ml/m 2 ) vagy ITBVI (ml/m 2 ) CFI (1/min) vagy GEF (%) >700 >850 >4.5 > >5.5 >30 >700 >850 >4.5 > >5.5 >30 >700 > OK! Optimise to SVV** <10 <10 <10 <10 <10 <10 <10 <10 (%) EVLWI (ml/kg) (lassan reagáló) V+ = volumen pótlás (! = óvatosan) V- = volumen megszorítás Cat = catecholamine / cardiovascularis szer ** SVV csak gépi lélegeztetett betegnél, ha nics arrhythmia

35 FAQ Megbízható-e a mérés aortastenosisban? A thermodilúciós technika megbízható. Az arterias nyomásgörbe alacsonyabb systolés, magasabb diastoles érétket mutathat, de a görbe alatti terület jól mutatja a SV-t.

36 FAQ Megbízható-e a mérés billentyűinsufficentia esetén? Súlyos aorta billentyűelégtelenség esetén a görbe időn túl futhat (time out), de ha a thermodiluciós görbe felvehető, akkor a CO értékelhető, mert a systemas véráramlást mérjük. A thermodilúciós görbe érintett lesz súlyos billentyűelégtelenség esetén az indikátor regurgitáció miatt. Ez elnyújtott indikátoridőhöz vezet, ami a GEDV és ITBV túlbecslését eredményezi.

37 FAQ Pleuralis folyadék jelenléte érinti-e az EVLW meghatározását? Nem: A pleuralis folyadék kapilláris felszínnel érintkező része elhnyagolható a tüdő parenchymával érintkező kapilláris felszín mellett, így a hőleadás a pleuralis folyadék felé elhanyagolható. A hő az extravasalis tér csak azon részében tud eloszlani, ahol direkt kapcsolata van az indikátorral. Így csak az interstitialis, intraalveolaris és intracellularis folyadéktereket mérjük, mint EVLW-t.

38 FAQ Pulmonectomia után hogyan értékelhetőek a volumetrikus paraméterek (EVLW, ITBV)? ITTV : csökken, de a mérés helyes PBV : csökken, de a mérés helyes GEDV = ITTV PBV, helyesen kalkulált ITBV = GEDV x 1.25, Az 1.25-ös alapvetően 2 tüdőre igat, így pulmonectomia után ez a szorzó alacsonyabb, így a mért ITBV túlbecsült EVLW = ITTV ITBV: alulbecsült. Az alábecslés mértéke az eltávolított tüdőszövet méretétől függ. A magas EVLW kevésbé lesz alábecsülve, mint az alacsony EVLW, de az EVLW trend továbbra is jól használható a folyadéktherápia vezetésére.

39 LiDCO TM Lítium dilúciós CO monitorozás indikátor alacsony dózisú lítium klorid adható CV-ba és PV-ba is érzékelés: spec. lítium sensor art. kanül bármely helyzetben

40 LiDCO TM Mérés elve: lítium dilúciós görbe CO = lithium dózis [mmol] x 60)/(görbe alatti terület x (1-hematokrit ) PulseCO TM : pulzus kontúr analízis CCO monitorozás SVV PPV SVR [Hgb], SaO2, ScvO2 megadásával: DO 2 VO 2
