1 RESORT AGRO-MONITOR Technológia- és távfelügyeleti rendszerek a mezőgazdaságban Az AGRO-MONITOR kimondottan mezőgazdasági termelők számára készült technológia-felügyeleti mérő- és adatgyűjtő rendszer, mely elsősorban GSM hálózaton, mobiltelefonon keresztül tart kapcsolatot az üzembentartójával. Miért jó az AGRO-MONITOR? Kis befektetéssel és minimális fenntartási költséggel súlyos károk megelőzését teszi lehetővé és egyúttal alkalmazójának jelentős kényelmi lehetőségeket, biztonságérzetet ad az üzemeltetés során. Hogyan működik az AGRO-MONITOR? 1. jelzi a hibát A különböző szenzorok által mért adatokat (pl. hőmérséklet, széndioxid-tartalom, víznyomás) a központi egység folyamatosan összehasonlítja az előre megadott határértékekkel. Ha egy mért adat kilép a megadott tartományból, a berendezés SMS-ben értesíti üzembentartóját a rendellenességről így a hibák elháríthatók, mielőtt azok komolyabb károkat okoznának. A pillanatnyi mért értékek, állapotok mobiltelefonról bármikor lekérdezhetők és a helyszínen is nyomon követhetők. 1 / 65

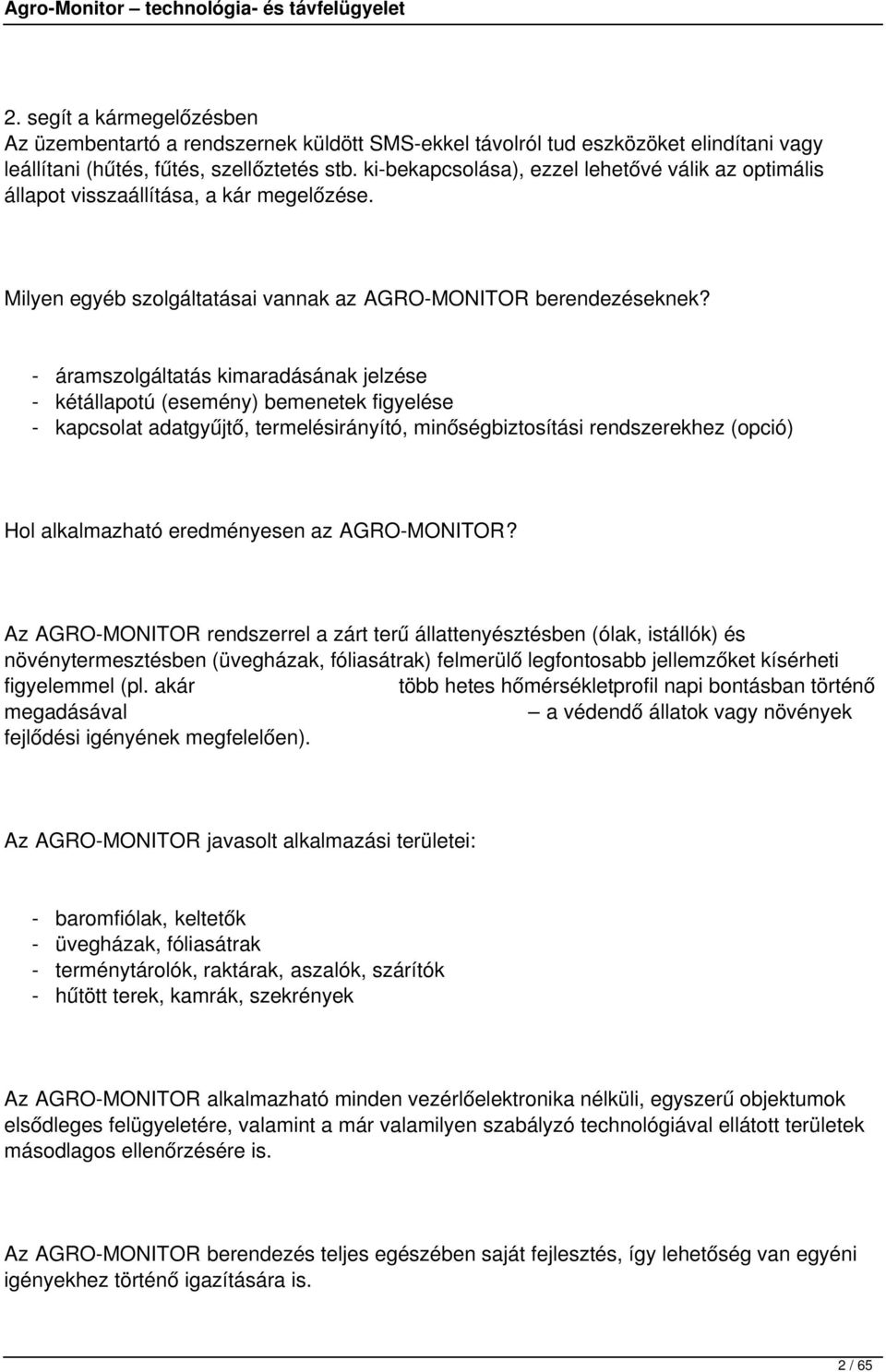

2 2. segít a kármegelőzésben Az üzembentartó a rendszernek küldött SMS-ekkel távolról tud eszközöket elindítani vagy leállítani (hűtés, fűtés, szellőztetés stb. ki-bekapcsolása), ezzel lehetővé válik az optimális állapot visszaállítása, a kár megelőzése. Milyen egyéb szolgáltatásai vannak az AGRO-MONITOR berendezéseknek? - áramszolgáltatás kimaradásának jelzése - kétállapotú (esemény) bemenetek figyelése - kapcsolat adatgyűjtő, termelésirányító, minőségbiztosítási rendszerekhez (opció) Hol alkalmazható eredményesen az AGRO-MONITOR? Az AGRO-MONITOR rendszerrel a zárt terű állattenyésztésben (ólak, istállók) és növénytermesztésben (üvegházak, fóliasátrak) felmerülő legfontosabb jellemzőket kísérheti figyelemmel (pl. akár több hetes hőmérsékletprofil napi bontásban történő megadásával a védendő állatok vagy növények fejlődési igényének megfelelően). Az AGRO-MONITOR javasolt alkalmazási területei: - baromfiólak, keltetők - üvegházak, fóliasátrak - terménytárolók, raktárak, aszalók, szárítók - hűtött terek, kamrák, szekrények Az AGRO-MONITOR alkalmazható minden vezérlőelektronika nélküli, egyszerű objektumok elsődleges felügyeletére, valamint a már valamilyen szabályzó technológiával ellátott területek másodlagos ellenőrzésére is. Az AGRO-MONITOR berendezés teljes egészében saját fejlesztés, így lehetőség van egyéni igényekhez történő igazítására is. 2 / 65

3 AGRO-MONITOR TERMÉKEK AGRO-MONITOR központi egységek: AGRM-01 Kétállapotú események, áramkimaradás átjelzése, vezérlés 3 / 65

4 4 / 65

5 AGRM-03 5 / 65

6 8 hőmérő fogadása, kétállapotú események, áramkimaradás átjelzése, vezérlés 6 / 65

7 7 / 65

8 8 / 65

9 AGRM-04 9 / 65

10 Kétállapotú események + áramkimaradás átjelzése, 4 db szenzor fogadása (hőmérséklet, pára, CO2, ny 10 / 65

11 11 / 65

12 AGRM / 65

13 Helyi kezelés és kijelzés (LCD, 12 gombos tasztatúra, 4 LED), kétállapotú események + áramkimaradás 13 / 65

14 14 / 65

15 Opciók az AGRO-MONITOR központi egységeihez: helyi hangjelzés 15 / 65

16 16 / 65

17 soros kimenet naplózáshoz (AGRM-02/03/04 esetén) 17 / 65

18 18 / 65

19 AGRO-MONITOR rendszer szenzorai: TSA-30 léghőmérő falra szerelhető hőmérő műanyag dobozban 19 / 65

20 mérési tartomány: ºC pontosság ±0.5 ºC felbontás: 0.1 ºC méret: 50 x 70 x 42 mm 20 / 65

21 21 / 65

22 HTSA-30 falra szerelhető hő- és páramérő 22 / 65

23 mérési tartomány: ºC, pontosság ±0.5 ºC felbontás: 0.1 ºC mérési tartomány: 0-100% relatív páratartalom pontosság: ±3.5%, hiszterézis: 3%, beállási idő: 15 mp 23 / 65

24 szórás: 0%-59% között ±5%, 60%- méret: 50 x 70 x 42 mm 24 / 65

25 25 / 65

26 CO2S-30/31/32 CO2 mérő falra szerelhető dobozban közvetlen illesztési lehetőség a RESORT rendszerekhez 26 / 65

27 mérési tartomány: /0 5000/ ppm pontosság: ±4%, (+3% kiolvasás) visszaállási idő: max. 40 sec. műk. feltételek: 0 50 ºC, 0-95% pára (kicsapódás-mentesen) 27 / 65

28 méret: 65 x 115 x 55 mm 28 / 65

29 29 / 65

30 PRS- 30 nyom (UNIS-10 fogadóval és 3 méteres mérőkábellel) 30 / 65

31 mérési tartomány: 0 4 bar (egyedi rend. max. 600 bar) max. nyomás: 8 bar pontosság: 0,3 % csatlakozási a vízrendszerhez: G ¼ DIN 3852-E, ¼ NPT 31 / 65

32 szenzorház méret: Ø29 x 45 mm 32 / 65

33 33 / 65

34 UNIS-10 univerzális fogadó s zabványos analóg mérőjel vagy távadó illesztő egység 34 / 65

35 bemenet: 0 10 V / 4 20 ma (választható) kimenet: RESORT adatgyűjtő busz méret: 52 x 50 x 37 mm 35 / 65

36 36 / 65

37 TSC-40 PT100 hőmérő szen közvetlen illesztési lehetőség a RESORT rendszerekhez 37 / 65

38 mérési tartomány: -100ºC ºC érzékelő típusa: PT100 pontosság: 1,0 ºC méret: Ø6,5 x 75 mm 38 / 65

39 kábelhossz: 3 m 39 / 65

40 40 / 65

41 CO2S-20/21/22 CO2 mérő falra szerelhető dobozban 41 / 65

42 kimenet: 0-10 V vagy 4-20mA mérési tartomány: /0 5000/ ppm pontosság: ±4%, (+3% kiolvasás) visszaállási idő: max. 40 sec 42 / 65

43 műk. feltételek: 0 50 ºC, 0-95% pára (kicsapódás-mentesen) méret: 65 x 115 x 55 mm 43 / 65

44 44 / 65

45 TSC-10 hőmérő patron rozsdamentes hőmérőkapszula 3 méteres kábelen 45 / 65

46 mérési tartomány: C pontosság: ± 0,5 ºC felbontás: 0.1 ºC méret: Ø6 x 40 mm 46 / 65

47 kábelhossz: 3 m 47 / 65

48 48 / 65

49 TSC-30 hőmérő patron emelt hőmérséklet tartományú hőmérő 49 / 65

50 mérési tartomány: C pontosság: ± 0,5 ºC ( ºC), ± 2ºC felbontás: 0.1 ºC méret: Ø6 x 40 mm 50 / 65

51 kábelhossz: 2 m (egyedi hosszal is rendelhető) 51 / 65

52 52 / 65

53 PRS-20 nyomásmérő + távadó (0-5V kimenet) vízrendszerekhez csatlakoztatható szenzor 53 / 65

54 mérési tartomány: 0 4 bar (egyedi rendelés alapján max. 600 bar) max. nyomás: 8 bar pontosság: 0,3 % csatl. méret a vízrendszerhez: G ¼ DIN 3852-E, ¼ NPT 54 / 65

55 szenzorház méret: Ø29 x 45 mm 55 / 65

56 56 / 65

57 57 / 65

58 M12 3M mérőkábel 58 / 65

59 3 méteres mérőkábel PRS-20 szenzorhoz (M12 csatl.) 59 / 65

60 60 / 65

61 M12 5M mérőkábel 61 / 65

62 5 méteres mérőkábel PRS-20 szenzorhoz (M12 csatl.) 62 / 65
