Ápolási utasítás ESTETICA E70. Mindig a biztos oldalon.

Átírás

1 Ápolási utasítás ESTETICA E70 Mindig a biztos oldalon.

2 Képviselet: KaVo Dental GmbH Bismarckring 39 D Biberach Tel Fax Gyártó: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Tartalomjegyzék Tartalomjegyzék 1 Felhasználói utasítások Felhasználói vezetés Rövidítések Szimbólumok Célcsoport Előkészítési módszerek a DIN EN ISO szerint ok A KaVo kezelőegységek felkészítésére vonatkozó általános utasítások Felkészítés áttekintése - ESTETICA E A kezelőegység / kárpit felületeinek felkészítése Az orvosi elem előkészítése A fogantyú és a tárolópárna/csúszásgátló szőnyeg felkészítése A műszertartó előkészítése Az S-asztal műszerkarának felkészítése A három- és többfunkciós puszter felkészítése A műszertömlők előkészítése A turbinák visszlevegő szűrőjének karbantartása A fiziológiás konyhasóoldat készletének előkészítése Az asszisztencia-elem előkészítése A műszertartó előkészítése A szívótömlő csatlakozóvégének előkészítése A szívócsövek szűrőbetéteinek felkészítése Az Aquamat berendezés mandzsettájának felkészítése A páciens-elem előkészítése Az öblítőpohár előkészítése Az öblítőpohár-tartó és a pohártöltő előkészítése A köpőcsésze előkészítése A vízvezető rendszer automatikus higiéniai funkciói Öblítőprogram Intenzív fertőtlenítés Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra A szívócsövek manuális belső tisztítása HYDROclean funkció Tubewashing funkció Az amalgám-szeparátor előkészítése A fertőtlenítőszer pótlása és ellenőrzése A DEKASEPTOL gél flakonjának cseréje A DEKASEPTOL karbantartása hosszabb üzemszünetek előtt Az OXYGENAL 6 palack cseréje Az OXYGENAL 6 koncentráció ellenőrzése /42

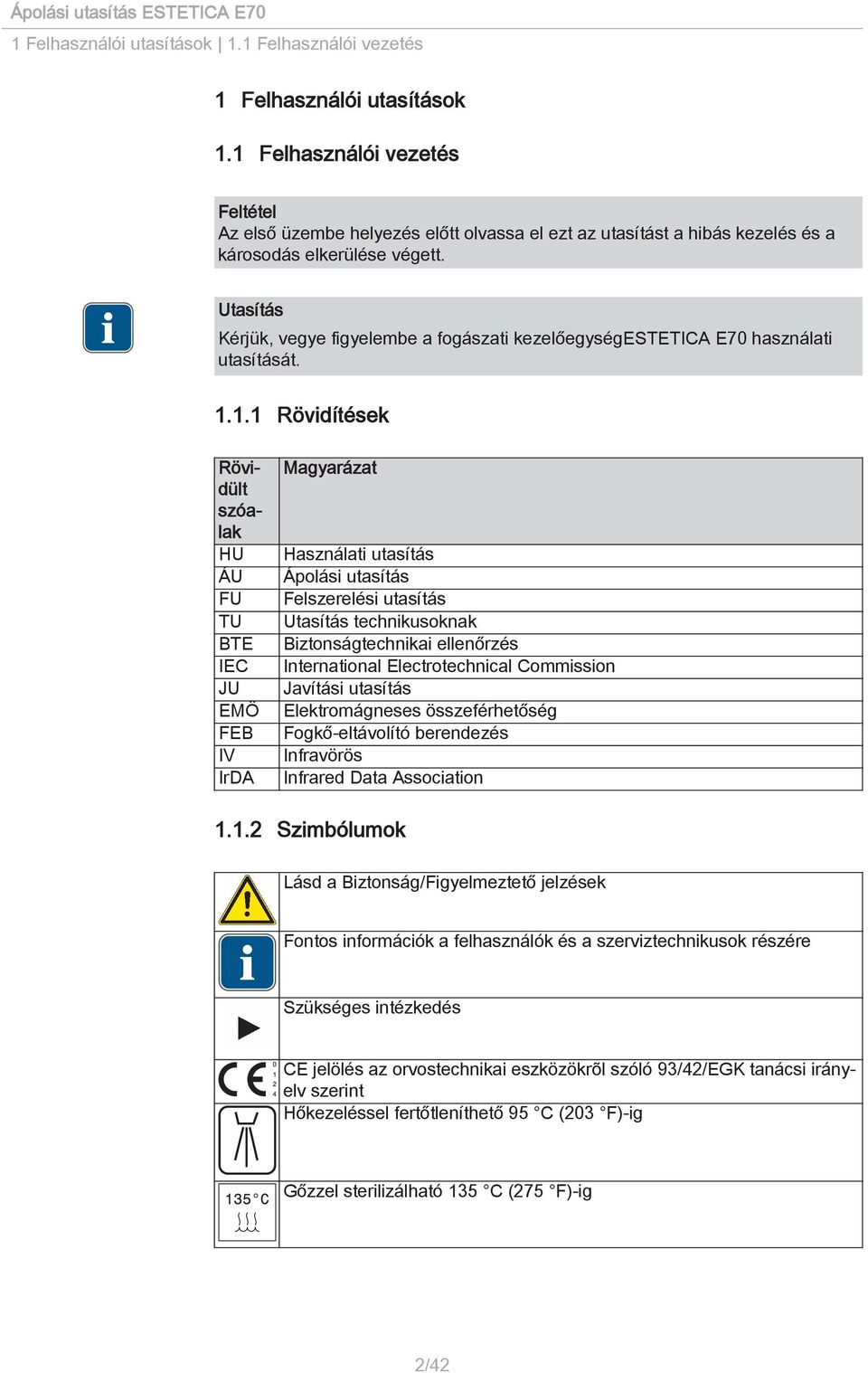

4 1 Felhasználói utasítások 1.1 Felhasználói vezetés 1 Felhasználói utasítások 1.1 Felhasználói vezetés Feltétel Az első üzembe helyezés előtt olvassa el ezt az utasítást a hibás kezelés és a károsodás elkerülése végett. Kérjük, vegye figyelembe a fogászati kezelőegységestetica E70 használati utasítását Rövidítések Rövidült szóalak HU ÁU FU TU BTE IEC JU EMÖ FEB IV IrDA Magyarázat Használati utasítás Ápolási utasítás Felszerelési utasítás technikusoknak Biztonságtechnikai ellenőrzés International Electrotechnical Commission Javítási utasítás Elektromágneses összeférhetőség Fogkő-eltávolító berendezés Infravörös Infrared Data Association Szimbólumok Lásd a Biztonság/Figyelmeztető jelzések Fontos információk a felhasználók és a szerviztechnikusok részére Szükséges intézkedés CE jelölés az orvostechnikai eszközökrõl szóló 93/42/EGK tanácsi irányelv szerint Hőkezeléssel fertőtleníthető 95 C (203 F)-ig Gőzzel sterilizálható 135 C (275 F)-ig 2/42

5 1 Felhasználói utasítások 1.1 Felhasználói vezetés Célcsoport E dokumentum fogorvosoknak és a rendelő személyzetének szól. 3/42

6 2 Előkészítési módszerek a DIN EN ISO szerint 2.1 ok 2 Előkészítési módszerek a DIN EN ISO szerint 2.1 ok A felkészítés alapjában véve az alábbi lépésekből áll: Tisztítás és fertőtlenítés (kézi vagy gépi) Sterilizálás Kérjük, vegye figyelembe a nemzeti higiéniai követelményeket, például az RKI (Robert Koch Intézet) irányelveket. A kezelőegység tisztításakor fennáll a baleset veszélye. A takarító személyzet nem megfelelő betanítása, valamint a kezelőegység előkészítésének elmulasztása a takarító személyzet sérüléséhez vezethet. A kezelőhelyiségben csak képzett szakszemélyzet és kellőképpen útbaigazított takarító személyzet tartózkodhat. Állítsuk a széket tisztítási pozícióba, és kapcsoljuk ki a berendezést. A helytelen fertőtlenítés kárt okozhat a termékben. Működési zavarok. A fertőtlenítőszert a gyártó adatainak megfelelően kell alkalmazni. A fertőtlenítést kizárólag törléssel végezzük, sprayt ne használjunk. A terméket, illetve annak egyes részeit ne merítsük folyadékba. A helytelen fertőtlenítés ártalmas lehet az egészségre és kárt okozhat a termékben. Fertőzésveszély a kezelőszemélyzetre és betegre nézve. A steril eszközök károsodása. Forró levegős sterilizálás, vegyi anyagokkal történő hideg sterilizálás, valamint etilénoxidos fertőtlenítés nem alkalmazható. Az egészség veszélyeztetése és anyagi kár az ápolási teendők be nem tartása következtében. A kezelőszemélyzet és a beteg fertőzésének veszélye. Termékkárok. Az ápolási teendőket be kell tartani. A műszerek és a motorok előkészítési módszerei megtalálhatók a műszer- és motorcsomagolásokhoz csatolt külön használati utasításokban. 4/42

7 2 Előkészítési módszerek a DIN EN ISO szerint 2.2 A KaVo kezelőegységek felkészítésére vonatkozó általános utasítások 2.2 A KaVo kezelőegységek felkészítésére vonatkozó általános utasítások Az általános előkészítési utasításokat mindig be kell tartani. A részletes termékspecifikus előkészítési utasításokat a későbbiekben ismertetjük. A használat helyszínén A felületi szennyeződéseket eldobható kendővel vagy papírtörlővel távolítsuk el. Tárolás és szállítás A KaVo javasolja, hogy a berendezés felkészítését az alkalmazás után a lehető leghamarabb végezzük el. A tisztítás előkészítése A termékspecifikus előkészítési utasításokat mindig be kell tartani. Tisztítás: Kézi Felszerelés Kefe vagy törlőkendő Ivóvíz 30 C ± 5 C A felületi szennyeződéseket a termékről folyó víz alatt távolítsuk el. Tisztítás: Automatikus A KaVo a termikus fertőtlenítést 95 C-ig javasolja az ISO szerint (pl. Miele G 7781 / G 7881) egy alkalikus, legfeljebb 10 ph-értékű alkalikus tisztítószer alkalmazása mellett. A programbeállításokat, valamint a tisztító- és fertőtlenítőszereket a termikus fertőtlenítő készülék használati utasítása tartalmazza. A műszereket és a berendezés elemeit soha ne tisztítsuk ultrahangos készülékben. Fertőtlenítés: Kézi A fertőtlenítést kizárólag törléssel végezzük, sprayt és fertőtlenítő fürdőt ne használjunk. Minden felületet töröljünk át puha törlőruhával és az engedélyezett fertőtlenítőszerekkel. Engedélyezett fertőtlenítőszerek: Mikrozid AF Liquid (Schülke & Mayr cég) FD 322 (Dürr) Incidin Liquid (Ecolab) A fertőtlenítőszereket a gyártó használati utasításai szerint alkalmazza. Vegye figyelembe a fertőtlenítőanyag biztonsági adatlapját. Fertőtlenítés: Automatikus A KaVo a termikus fertőtlenítést 95 C-ig javasolja az ISO szerint (pl. Miele G 7781 / G 7881) egy alkalikus, legfeljebb 10 ph-értékű alkalikus tisztítószer alkalmazása mellett. A programbeállításokat, valamint a tisztító- és fertőtlenítőszereket a termikus fertőtlenítő készülék használati utasítása tartalmazza. A műszereket és a berendezés elemeit soha ne fertőtlenítsük ultrahangos készülékben. 5/42

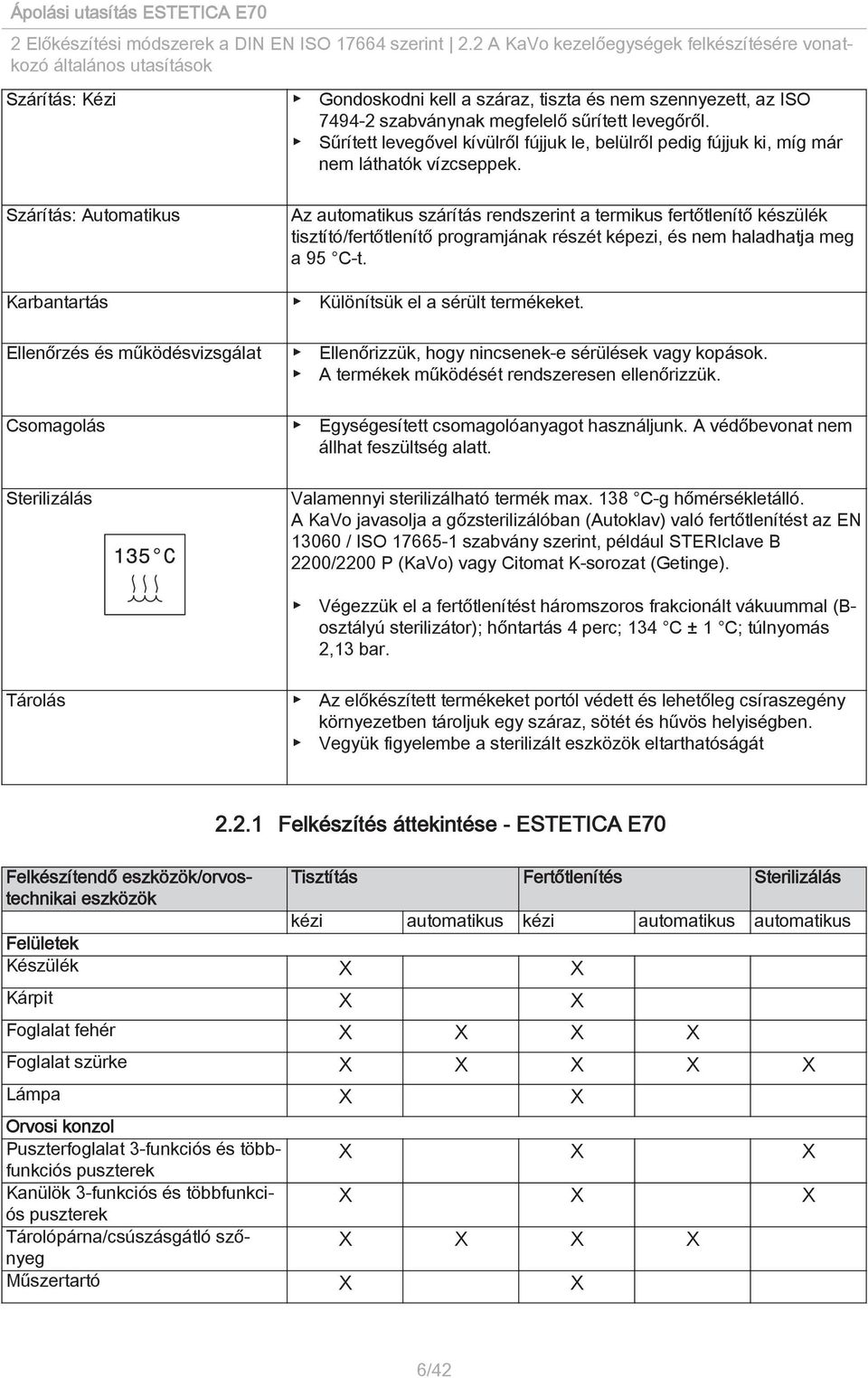

8 2 Előkészítési módszerek a DIN EN ISO szerint 2.2 A KaVo kezelőegységek felkészítésére vonatkozó általános utasítások Szárítás: Kézi Gondoskodni kell a száraz, tiszta és nem szennyezett, az ISO szabványnak megfelelő sűrített levegőről. Sűrített levegővel kívülről fújjuk le, belülről pedig fújjuk ki, míg már nem láthatók vízcseppek. Szárítás: Automatikus Az automatikus szárítás rendszerint a termikus fertőtlenítő készülék tisztító/fertőtlenítő programjának részét képezi, és nem haladhatja meg a 95 C-t. Karbantartás Különítsük el a sérült termékeket. Ellenőrzés és működésvizsgálat Ellenőrizzük, hogy nincsenek-e sérülések vagy kopások. A termékek működését rendszeresen ellenőrizzük. Csomagolás Egységesített csomagolóanyagot használjunk. A védőbevonat nem állhat feszültség alatt. Sterilizálás Valamennyi sterilizálható termék max. 138 C-g hőmérsékletálló. A KaVo javasolja a gőzsterilizálóban (Autoklav) való fertőtlenítést az EN / ISO szabvány szerint, például STERIclave B 2200/2200 P (KaVo) vagy Citomat K-sorozat (Getinge). Végezzük el a fertőtlenítést háromszoros frakcionált vákuummal (Bosztályú sterilizátor); hőntartás 4 perc; 134 C ± 1 C; túlnyomás 2,13 bar. Tárolás Az előkészített termékeket portól védett és lehetőleg csíraszegény környezetben tároljuk egy száraz, sötét és hűvös helyiségben. Vegyük figyelembe a sterilizált eszközök eltarthatóságát Felkészítendő eszközök/orvostechnikai eszközök Felkészítés áttekintése - ESTETICA E70 Tisztítás Fertőtlenítés Sterilizálás kézi automatikus kézi automatikus automatikus Felületek Készülék X X Kárpit X X Foglalat fehér X X X X Foglalat szürke X X X X X Lámpa X X Orvosi konzol Puszterfoglalat 3-funkciós és többfunkciós X X X puszterek Kanülök 3-funkciós és többfunkciós X X X puszterek Tárolópárna/csúszásgátló szőnyeg X X X X Műszertartó X X 6/42

9 2 Előkészítési módszerek a DIN EN ISO szerint 2.3 A kezelőegység / kárpit felületeinek felkészítése Felkészítendő eszközök/orvostechnikai Tisztítás Fertőtlenítés Sterilizálás eszközök Műszerkar S-asztal X X Asszisztensi konzol Az elszívó cső csatlakozó idomai X X X X Kezelőegység Öblítőpohár feltét X X Pohártöltő X X X X Üveg köpőtál X X Porcelán köpőcsésze X X X X 2.3 A kezelőegység / kárpit felületeinek felkészítése Állítsuk a széket tisztítási pozícióba. A háttámlát állítsa be függőlegesen, a széket pedig magasra. Lásd még: Használati utasítás ESTETICA E70 A lábkapcsolót akassza be a tervezett pozícióba. 7/42

10 2 Előkészítési módszerek a DIN EN ISO szerint 2.3 A kezelőegység / kárpit felületeinek felkészítése Kapcsoljuk ki a készüléket A főkapcsolóval kapcsolja ki a készüléket. A kezelőegység / kárpit felületeinek tisztítása és fertőtlenítése Kezelésre érzékeny textíliák. A kezelésre érzékeny textíliákon maradandó, eltávolíthatatlan foltok keletkezhetnek. A foltokat azonnal távolítsuk el vízzel. Engedélyezett fertőtlenítőszerek: Mikrozid AF Liquid (Schülke & Mayr cég) FD 322 (Dürr) Incidin Liquid (Ecolab) A felületeket és a kárpitokat puha törlőruhával és vízzel tisztítsuk meg, majd engedélyezett felületi fertőtlenítőszerekkel töröljük át. A fertőtlenítő spray használata anyagi károkat okozhat. A fertőtlenítőszer bejut a résekbe, és feloldja a festéket. Fertőtlenítő sprayt ne használjunk. A fertőtlenítést kizárólag törléssel végezzük. 8/42

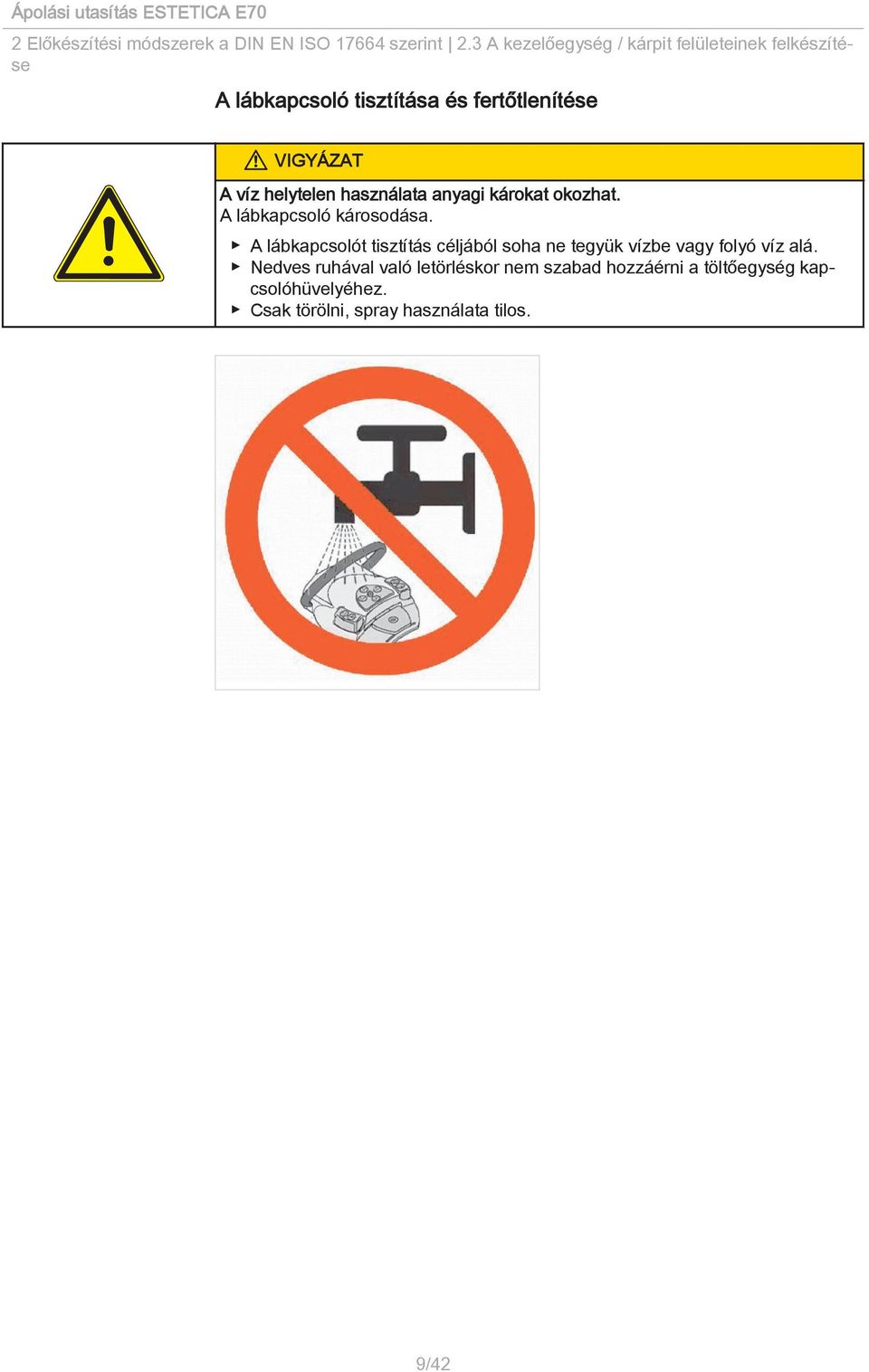

11 2 Előkészítési módszerek a DIN EN ISO szerint 2.3 A kezelőegység / kárpit felületeinek felkészítése A lábkapcsoló tisztítása és fertőtlenítése A víz helytelen használata anyagi károkat okozhat. A lábkapcsoló károsodása. A lábkapcsolót tisztítás céljából soha ne tegyük vízbe vagy folyó víz alá. Nedves ruhával való letörléskor nem szabad hozzáérni a töltőegység kapcsolóhüvelyéhez. Csak törölni, spray használata tilos. 9/42

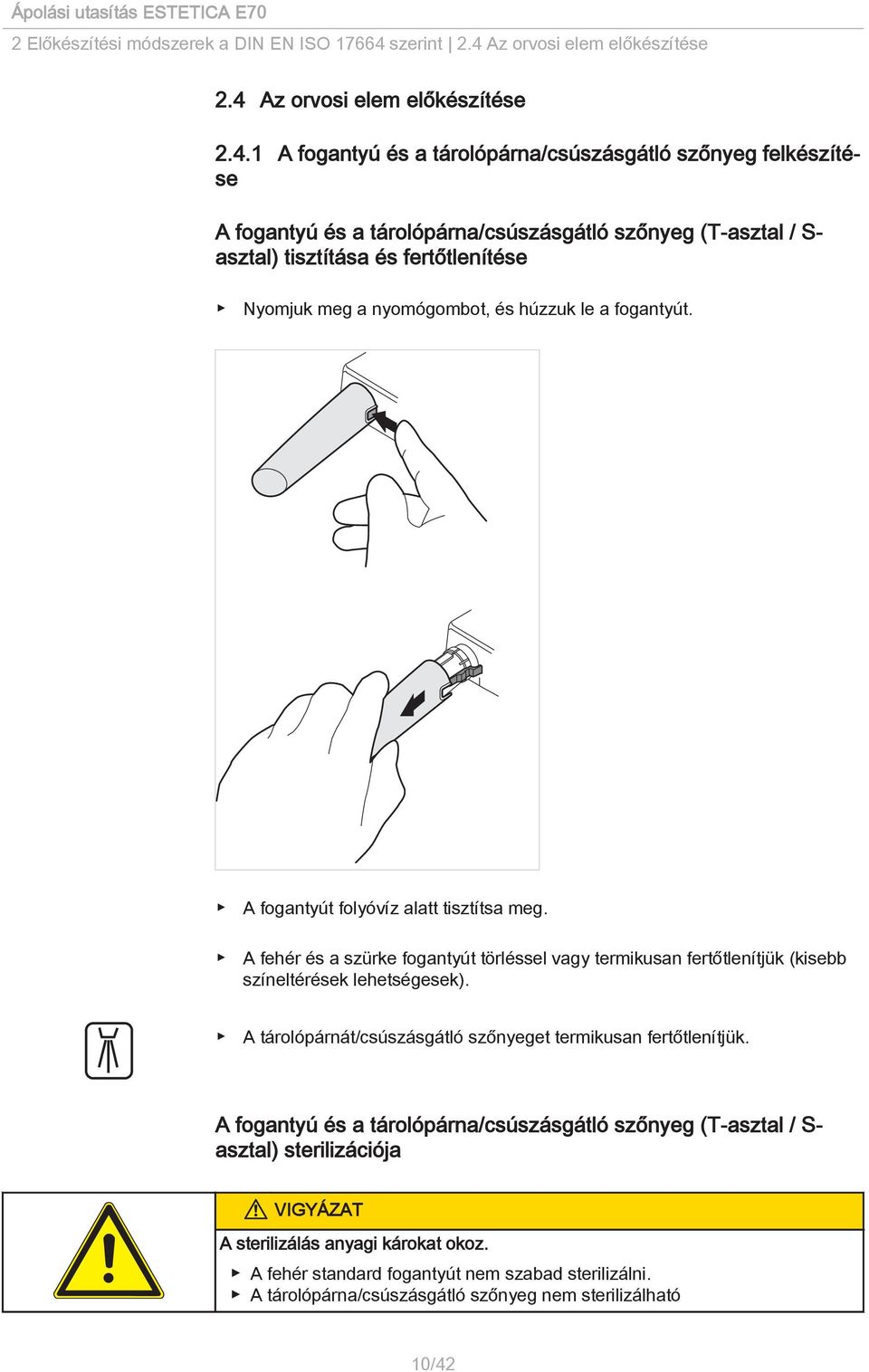

12 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése 2.4 Az orvosi elem előkészítése A fogantyú és a tárolópárna/csúszásgátló szőnyeg felkészítése A fogantyú és a tárolópárna/csúszásgátló szőnyeg (T-asztal / S- asztal) tisztítása és fertőtlenítése Nyomjuk meg a nyomógombot, és húzzuk le a fogantyút. A fogantyút folyóvíz alatt tisztítsa meg. A fehér és a szürke fogantyút törléssel vagy termikusan fertőtlenítjük (kisebb színeltérések lehetségesek). A tárolópárnát/csúszásgátló szőnyeget termikusan fertőtlenítjük. A fogantyú és a tárolópárna/csúszásgátló szőnyeg (T-asztal / S- asztal) sterilizációja A sterilizálás anyagi károkat okoz. A fehér standard fogantyút nem szabad sterilizálni. A tárolópárna/csúszásgátló szőnyeg nem sterilizálható 10/42

13 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A szürke fogantyú (Anyag cikkszám ) sterilizálható (lásd a fogantyún lévő szimbólumot) A műszertartó előkészítése A műszertartó (Anyag cikkszám ) levehető az alaposabb tisztításhoz. A műszertartó tisztítása és fertőtlenítése A termikus fertőtlenítés anyagi károkat okozhat. A műszertartót ne fertőtlenítsük termikus eljárással. A műszercsöveket a műszertartó tisztítása és fertőtlenítése közben a csírátlanító feltét e célt szolgáló részeibe kell tenni. 11/42

14 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A beugró peckeket egyenletesen húzza kifelé, és a műszertartót elővigyázatosan vegye le. A műszertartót folyóvíz alatt tisztítsa meg. A műszertartót törléssel fertőtlenítsük. A műszertartó sterilizálása A sterilizálás anyagi károkat okozhat. A műszertartót ne sterilizáljuk Az S-asztal műszerkarának felkészítése Az S-asztal műszerkara (Anyag cikkszám ) a könnyebb tisztítás érdekében levehető. Az S-asztal műszerkar tisztítása és fertőtlenítése A termikus fertőtlenítés anyagi károkat okozhat. Az S-asztal műszerkar termikus fertőtlenítése nem megengedett. 12/42

15 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Levett műszerkar mellett nem végezhetők el sem a mosóprogramok, sem az intenzív csírátlanítás. A főkapcsolóval kapcsolja ki a készüléket. A csírátlanító feltétet tegye a köpőcsészére. A csövekről vegye le az eszközöket. A műszerkarból vegye ki a görgőt, majd tegye a csövet a csírátlanító feltétbe. A műszerkart felfelé irányban húzza le. A műszerkart és a görgőt folyó víz alatt tisztítsa meg. Az S-asztal műszerkarját törléssel fertőtlenítse. 13/42

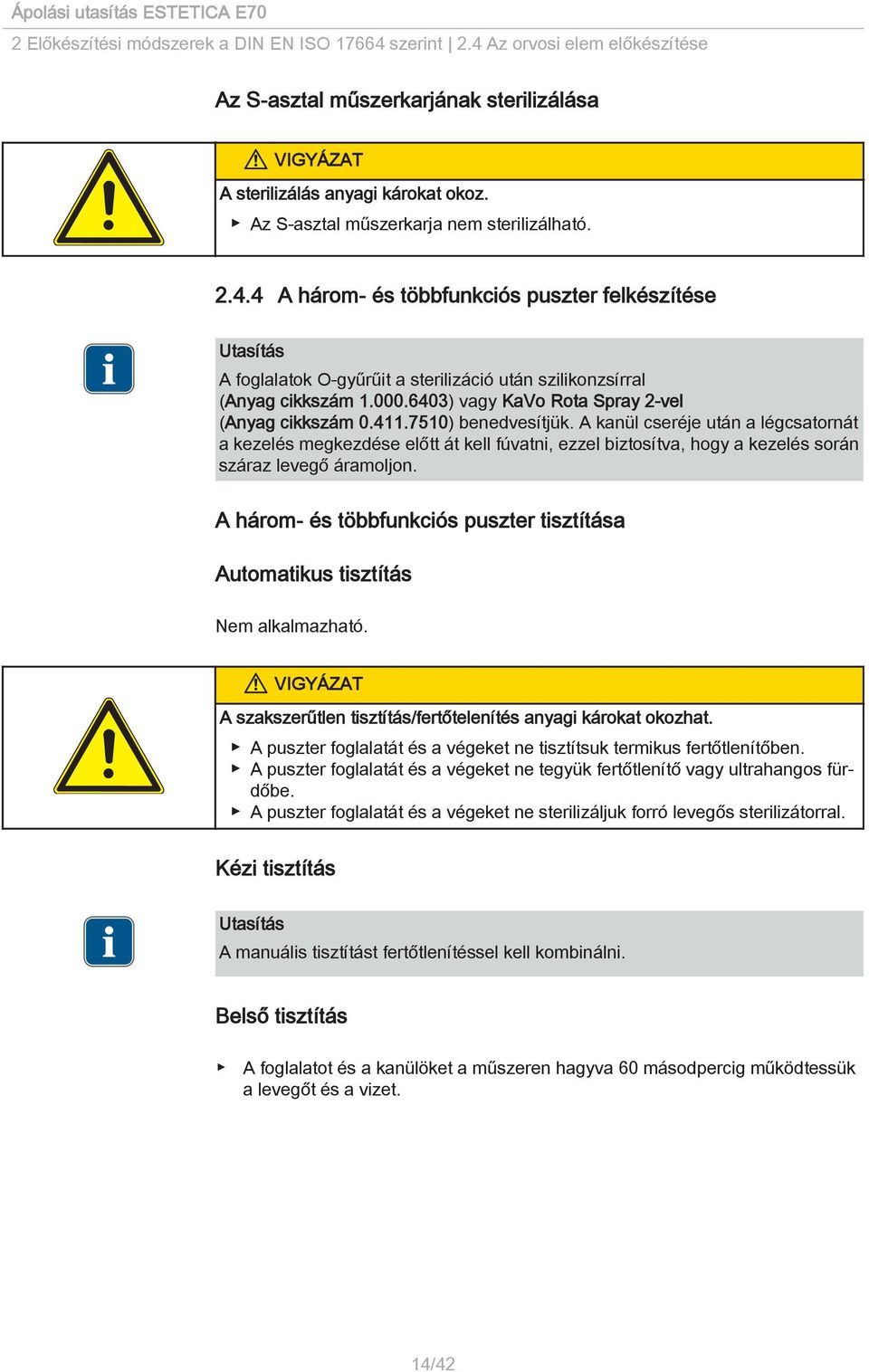

16 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Az S-asztal műszerkarjának sterilizálása A sterilizálás anyagi károkat okoz. Az S-asztal műszerkarja nem sterilizálható A három- és többfunkciós puszter felkészítése A foglalatok O-gyűrűit a sterilizáció után szilikonzsírral (Anyag cikkszám ) vagy KaVo Rota Spray 2-vel (Anyag cikkszám ) benedvesítjük. A kanül cseréje után a légcsatornát a kezelés megkezdése előtt át kell fúvatni, ezzel biztosítva, hogy a kezelés során száraz levegő áramoljon. A három- és többfunkciós puszter tisztítása Automatikus tisztítás Nem alkalmazható. A szakszerűtlen tisztítás/fertőtelenítés anyagi károkat okozhat. A puszter foglalatát és a végeket ne tisztítsuk termikus fertőtlenítőben. A puszter foglalatát és a végeket ne tegyük fertőtlenítő vagy ultrahangos fürdőbe. A puszter foglalatát és a végeket ne sterilizáljuk forró levegős sterilizátorral. Kézi tisztítás A manuális tisztítást fertőtlenítéssel kell kombinálni. Belső tisztítás A foglalatot és a kanülöket a műszeren hagyva 60 másodpercig működtessük a levegőt és a vizet. 14/42

17 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése Tisztítás külsőleg A forró szeleptest sérülést okozhat (fűtőelemek, nagynyomású lámpa). Égésveszély. A főkapcsolóval kapcsolja ki a készüléket. A pusztert hosszabb használat után először hagyni kell kihűlni. Szükséges tartozék: Ivóvíz 30 C ± 5 C Kefe, például közepesen kemény fogkefe. Vegyük le a puszter foglaltát és a végeket. Szereljük le a puszter foglaltának billentyűs részét. A billentyűs részt, a markolatot és a végeket tisztítsuk meg kefével folyó víz (legalább ivóvíz minőségű víz) alatt. A kezelések során használt anyagok (lenyomatvételhez használt anyagok, maró hatású vegyi anyagok) által okozott szennyeződéseket azonnal távolítsuk el. A pusztervégeken keletkezett szennyeződéseket puha fültisztítóval vagy puha ronggyal és alkohollal töröljük le. A túl hosszú szeleptű használata anyagi károkat okozhat. A kanülök belső tömlőinek sérülése. A közeg kiáramlási furatainak tisztításához rövid szeleptűt (Anyag cikkszám ) használjunk. A közeg kiáramlási furataiban lévő szennyeződéseket a rövid szeleptűvel óvatosan el kell távolítani. 15/42

18 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A három- és többfunkciós puszter fertőtlenítése Kézi fertőtlenítés Külső fertőtlenítés A külső felületeket töröljük át puha ruhával. Automatikus fertőtlenítés Nem alkalmazható. A szakszerűtlen tisztítás/fertőtelenítés anyagi károkat okozhat. A puszter foglalatát és a végeket ne tisztítsuk termikus fertőtlenítőben. A puszter foglalatát és a végeket ne tegyük fertőtlenítő vagy ultrahangos fürdőbe. A puszter foglalatát és a végeket ne sterilizáljuk forró levegős sterilizátorral. A három- és többfunkciós puszter szárítása Kézi szárítás Sűrített levegővel kívül fúvassa le, és belül fúvassa ki, amíg már nem láthatók vízcseppek. Automatikus szárítás Nem alkalmazható. A három- és többfunkciós puszter ápolása Feltétel A többfunkciós puszter előkészítése ezzel befejeződött. A foglalatok és a kanülök leválasztóhelyeinél lévő O-gyűrűket nedvesítsük be KaVo szilikonzsírral (Anyag cikkszám ) vagy KaVo Rota Spray 2 (Anyag cikkszám )-vel. Ehhez használjunk fültisztító pálcákat. A három- és többfunkciós puszter sterilizálása A fogóhüvely és a kanül sterilizálhatók. 16/42

19 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A végeket laza forgómozdulattal vegyük le, és tartsuk erősen a puszter fogóhüvelyét. Húzzuk le a markolatot a szeleptestről. Sterilizálás DIN EN szerinti gőzsterilizáló készülékben A pusztervégeket és a markolatot steril eszközökhöz szánt csomagolásba hegesszük be. Végezzük el a sterilizálást háromszoros frakcionált vákuummal (B-osztályú sterilizátor); hőntartás 4 perc; 134 C ± 1 C; túlnyomás 2,13 bar. A túlhevítés anyagi károkat okozhat. A markolat károsodása. A sterilizálási ciklus befejezése után az eszközöket azonnal vegyük ki a sterilizáló készülékből. Raktározás Az előkészített termékeket a portól védve egy száraz, sötét és hűvös helyiségben kell tárolni, lehetőség szerint csíramentesen A műszertömlők előkészítése A műszercsövek tisztítása és fertőtlenítése A tömlőket és csatlakozókat tisztítsuk meg ruhával és vízzel. 17/42

20 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A fertőtlenítő spray használata anyagi károkat okozhat. A műszertömlőkhöz ne használjunk fertőtlenítő sprayt. A műszertömlőket törléssel fertőtlenítsük A turbinák visszlevegő szűrőjének karbantartása A turbinák visszatérő levegő szűrőjének tisztítása A folyadékfelfogó-tartályt hetente ellenőrizni kell. Ha folyadék van a szűrőben, ürítse ki a folyadékot, és cserélje ki a Multiflexcsatlakozók O-gyűrűit. Szükség esetén a turbina visszlevegő szűrőjét (Anyag cikkszám ) ki kell cserélni és meg kell tisztítani a szűrő foglalatát. Az orvosi konzol S-asztal változatánál a turbina visszalevegő szűrője ugyanazon a helyen található A fiziológiás konyhasóoldat készletének előkészítése A készlet szilikontömlőit minden beteg után sterilizálni kell. 18/42

21 2 Előkészítési módszerek a DIN EN ISO szerint 2.4 Az orvosi elem előkészítése A fiziológiás konyhasóoldat készletének tisztítása Konyhasóoldat alkalmazása esetén, az összes konyhasót szállító vezetéket át kell öblíteni közvetlenül a páciens kezelése után. A szivattyú csövét a tűvel kihúzzuk a NaCl-zsákból. A szivattyúcső tűjét desztillált vizet tartalmazó tartályba (min. 150 ml) merítjük. Aktiváljuk a szivattyút, és teljesen átszivattyúzzuk a desztillált vizet. A fiziológiás konyhasóoldat készletének sterilizálása A következő elemek sterilizálhatók: - konyhasóoldat-vezető szilikoncsövek és azok csatlakozó idomai A sterilizálás anyagi károkat okozhat. A konyhasóoldatot vezető tömlőket és azok tartóit ne sterilizáljuk. Feltétel A fiziológiás sóoldat tömlői át vannak öblítve. A sebészeti motorral végzett munkák után (opcióként ESTETICA E70 esetében) minden csövet és motort fel kell tekerni a motortartóra. A motortartót, a kézidarabokat és a könyökdarabokat, esetleg a műszereket is egy hegesztéssel ellátott steril tasakba vagy sebészeti kazettába kell tenni és sterilizálni. A steril tárgyat az ismételt használat előtt hűtse le a környezeti hőmérsékletre, és szárítsa meg. 19/42

22 2 Előkészítési módszerek a DIN EN ISO szerint 2.5 Az asszisztencia-elem előkészítése 2.5 Az asszisztencia-elem előkészítése A műszertartó előkészítése Az asszisztencia-elemen lévő műszertartó előkészítése megegyezik az orvosi elem műszertartójának előkészítésével. Lásd még: A műszertartó előkészítése, Oldal A szívótömlő csatlakozóvégének előkészítése A csatlakozó idomokat 1 és a 2 vegyük le az elszívótömlőkről. A szívócső csatlakozó idomának tisztítása és fertőtlenítése A szétszedett alkotóelemeket folyó víz alatt megtisztítjuk. A szétszedett darabokat legalább 10 percig fertőtlenítsük hőkezeléssel 93 Con (a teljes ciklus kb. 20 perc). A szívótömlő csatlakozóvégének sterilizálása A sterilizálás anyagi károkat okozhat. Az elszívótömlő csatlakozó idomát ne sterilizáljuk. A szívókanülöket sterilizálja a gyártó utasításai szerint A szívócsövek szűrőbetéteinek felkészítése A szűrőbetéteket naponta és sebészeti munkák végzése után ellenőrizni kell. A szűrőbetéteteket (Anyag cikkszám ) legkésőbb a szívóteljesítmény csökkenése esetén ki kell cserélni. A tisztítás higiéniai okokból nem ajánlott. 20/42

23 2 Előkészítési módszerek a DIN EN ISO szerint 2.5 Az asszisztencia-elem előkészítése A készülékalap kinyitásához nyomja meg a szerviznyílás felső szélét. Tartson a szűrőfoglalat alá egy szalvétát, majd húzza ki a tokból a szűrőbetétet. Szükség esetén tegyen új szűrőbetétet (Anyag cikkszám ) a foglalatba. A szívócsöveket fertőtlenítőszerrel át kell törölni. 21/42

24 2 Előkészítési módszerek a DIN EN ISO szerint 2.6 A páciens-elem előkészítése Az Aquamat berendezés mandzsettájának felkészítése Az Aquamat-berendezés mandzsettájának tisztítása és fertőtlenítése A tömítőgallért (Anyag cikkszám ) naponta fertőtlenítse áttörléssel. 2.6 A páciens-elem előkészítése Az öblítőpohár előkészítése Felkészítés a gyártó utasításai szerint Az öblítőpohár-tartó és a pohártöltő előkészítése Az öblítőpohár-feltét és az öblítőpohár-töltő tisztítása és fertőtlenítése Az összeszerelés során ügyelni kell arra, hogy a pohártöltőn legyen O-gyűrű. Vizsgálja meg, hogy az O-gyűrű (Anyag cikkszám ) károsodott-e, és adott esetben cserélje ki, a víz- vagy oxidációs károk elkerülése érdekében. 22/42

25 2 Előkészítési módszerek a DIN EN ISO szerint 2.6 A páciens-elem előkészítése Az öblítőpohár-töltő és az öblítőpohár-feltét törléssel fertőtleníthető. Az öblítőpohár-töltőt felfelé húzva 1 (Anyag cikkszám ) vegye le. Az öblítőpohár-feltétet 2 (Anyag cikkszám ) vegye le. Az öblítőpohár-feltétet és az öblítőpohár-tartót folyó víz alatt tisztítsa meg. Az O-gyűrűket (Anyag cikkszám ) szilikonzsírral (Anyag cikkszám ) nedvesítse be. A termikus fertőtlenítés anyagi károkat okozhat. Az öblítőpohár-alátétet ne fertőtlenítsük termikus eljárással. Az öblítőpohár-töltő termikusan fertőtleníthető. Az öblítőpohár-tartó és a pohártöltő sterilizálása A sterilizálás anyagi károkat okozhat. Az öblítőpohár-töltőt és az öblítőpohártartót ne sterilizáljuk A köpőcsésze előkészítése A köpőcsésze tisztítása és fertőtlenítése A célra alkalmatlan tisztítószerek használata anyagi károkat okozhat. Ne használjunk savat vagy homokot tartalmazó és habzó tisztítószereket. 23/42

26 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói A köpőcsészét tisztítsa meg. Lásd még: Tubewashing funkció, Oldal 34 A köpőtál alapos tisztításához és termikus fertőtlenítéséhez forgassuk el a köpőtálat az óra járásával ellentés irányba, és vegyük le. A termikus fertőtlenítés anyagi károkat okozhat. Az üveg köpőtálat ne fertőtlenítsük termikusan. A porcelán köpőtálat fertőtleníthetjük termikus eljárással. 2.7 A vízvezető rendszer automatikus higiéniai funkciói A csíraképződés veszélyt jelenthet az egészségre. Fennáll a fertőzés veszélye. A munka megkezdése előtt öblítsünk át minden vízvételi helyet műszerek nélkül. Az első üzembe helyezés előtt, valamint állásidők után (hétvége, ünnepnapok szabadság stb.) fuvassuk ill. öblítsük át a levegő- és vízvezetékeket. Végezzük el az intenzív fertőtlenítést. A pohártöltőt többször működtessük. A vízvezető rendszer magában foglalja a kezelőegység mindazon vízvezetékét, amely kapcsolatba kerül a beteggel. Ide tartoznak a orvosi és az asszisztensi konzol műszerei, valamint a kezelőegység köpőcsészéjén lévő öblítőpohár-töltő. A kezelőegység normál üzemmódjában a tartós csírátlanító funkció a KaVo OXYGENAL 6 csírátlanító szer automatikus adagolásával gondoskodik a vízvezető rendszerek folyamatos csíraredukciójáról. 24/42

27 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói Az öblítőprogram és az intenzív fertőtlenítés lehetővé teszi a vízvezető rendszer automatikus öblítését és fertőtlenítését. Ez az állásidők alatt is meggátolja a mikroorganizmusok elszaporodását, és biztosítja a betegek higiénikus vízellátását Öblítőprogram A 02-es öblítőprogram 2 percig végzi a vízvezetékrendszer komplett automatikus öblítését, a műszereket és az öblítőpohár-töltőt is beleértve (hidrogén-peroxidkoncentráció 0,02 %). A 01-es rövidített öblítőprogram 20 másodpercig öblíti az orvosi és asszisztensi konzol valamennyi műszerét. Az öblítőprogram használata A munka megkezdése előtt Minden beteg után (rövidített öblítőprogram) Röviden megnyomjuk az "Intenzív csírátlanítás" billentyűt. Az öblítőprogram és az intenzív csírátlanítás előkészítése A csírátlanító feltétet helyezze rá a köpőcsészére, ill. helyezze az üvegcsészébe (a kivitelnek megfelelően). 25/42

28 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói A műszerek felhelyezése a csírátlanító feltétre Az öblítőprogramhoz és az intenzív fertőtlenítéshez le kell venni a három- és többfunkciós puszterek végeit. S-asztal A lengőkart az elülső rögzítő állásban rögzítjük, ezzel biztosítva, hogy a műszer ki van véve. Rögzítő funkció nélküli lengőkarok esetében be kell tenni a lengésreteszt (Anyag cikkszám ), ezzel biztosítva, hogy a műszer ki van véve. 26/42

29 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói A végeket laza forgómozdulattal vegyük le, és tartsuk erősen a puszter fogóhüvelyét. A kanül nélküli három- vagy többfunkciós pusztereket a csírátlanító készlet befogóelemeibe helyezzük. Eközben ügyelni kell arra, hogy a három- vagy többfunkciós puszterek "W" (víz) gombja be legyen nyomva, és ne áramoljon ki levegő a puszterekből. A fogorvosi és asszisztensi konzolok műszertömlőit a csírátlanító készlet megfelelő helyeibe tesszük. A lengőcsöveket a mellékelt tartóval támasztjuk. A motor, a műszerek és a multiflexkuplungok minden vízszabályozó elemét meg kell nyitni. A COMFORTbase felhelyezése a fertőtlenítőrátétre COMFORTbase-nél adapter is tartozik (Anyag cikkszám ) a fertőtlenítő-feltéthez. Az öblítőprogramhoz és az intenzív fertőtlenítéshez nyomjuk be az adaptert a fertőtlenítő-feltét négy gumifoglalatának egyikébe. 27/42

30 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói A COMFORTbase-t dugjuk be az adapterbe. Az öblítőprogram menete Állítsuk be az öblítési időt. Nyomja meg az "Érték csökkentése" vagy az "Érték növelése" billentyűt a 01 Programm vorbereiten: 01 vagy 02 Programm vorbereiten: 02 öblítőprogram kiválasztásához. A 01-es öblítőprogram alapbeállítás szerinti értéke 0:20 perc műszerenként. A 02-es öblítőprogram alapbeállítás szerinti értéke 2:00 perc műszerenként. Nyomja meg a lábpedált, a műszertömlők és a három- vagy többfunkciós kézidarab öblítési idejének kijelzéséhez. A lábkapcsoló pedáljának lenyomásával lehetőség van az egyes öblítőprogramok öblítési idejének beállítására az "Érték csökkentése" és az "Érték növelése" gombokkal 0:01-4:00 perc közötti időtartományban. Az öblítőprogram négy lépésben fut. A 01-es öblítőprogramban a 2-es lépéssel kezdődik a folyamat, a 02-es öblítőprogramban pedig a 4-es lépéssel. Lépés Leírás 4.0 Frissvíz-ellátás Időtartam: 60 másodperc 3.0 Öblítés - öblítőpohár Időtartam: 20 másodperc 2.0 A műszerek öblítése Időtartam: Műszerenként különböző öblítési időt állíthatunk be. Alapbeállítás: 01-es öblítőprogram = 20 másodperc műszerenként 02-es öblítőprogram = 2 perc műszerenként 1.0 A három- és többfunkciós puszter öblítése a 01-es ill. 02-es öblítőprogram öblítési ideje 0.1 Várakozási pozíció a műszerek letételéhez. Öblítőprogram indítása Az öblítőprogram indítható azonnal, vagy csak a következő nap reggelén. A folyamat azonnali indításához nyomjuk meg röviden az "intenzív csírátlanítás" billentyűt. 28/42

31 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói A kiválasztott öblítőprogram elindul. vagy Kapcsoljuk ki a készüléket, és csak másnap reggel kapcsoljuk be újra. A folyamat automatikusan beindul. Az öblítési idő a 02-es öblítőprogramhoz igazodik. Ha a készüléket egész nap nem használják (azaz nem teszik le a műszereket), másnap reggel bekapcsoláskor automatikusan elindul az öblítőprogram. Az "Intenzív fertőtlenítés" gobbal az öblítőprogram bármikor megszakítható. A készülék ki- és bekapcsolásakor szintén megszakad az öblítőprogram Intenzív fertőtlenítés Vegye figyelembe a műszerek használati utasításait. Ha a szívótömlők fel vannak helyezve, az intenzív csírátlanítással párhuzamosan a Tubewashing funkció is folyamatban van. Az intenzív fertőtlenítés hosszabb állásidők esetén megakadályozza a mikroorganizmusok képződését. Az intenzív fertőtlenítés során a vízvezetékek automatikusan feltöltődnek emelt koncentrációjú KaVo OXYGENAL 6-tal. Az intenzív csírátlanítási program időtartama kb. 45 perc. Ezalatt az emelt hidrogénperoxid-koncentráció legalább 30 percig fejti ki hatását a rendszerben Hosszabb üzemszünetek esetén (> 4 hét) az üzemszünet közben további intenzív csírátlanítást kell végezni. Az intenzív csírátlanítás szükségessége az első üzembe helyezés alkalmával és az üzemszünetek (hétvége, ünnepnapok, szabadság, stb.) után automatikusan kijelzésre kerül: Világít az Intenzív csírátlanítás billentyű alsó LED-je. Ha 10 másodperces ütemben hangjelzés hallatszik, és az "Intenzív csírátlanítás" billentyű alsó jelződiódája villog, ki kell cserélni az OXYGENAL 6 palackot. A kijelzőben az Oxygenal üres üzenet jelenik meg Lásd még: 3.2 Az OXYGENAL 6 palack cseréje, Oldal 40 A HYDROclean (4.6) lépés közben az elszívás használata nem lehetséges. Amennyiben az intenzív csírátlanítás során üzemzavar lép fel az amalgám-szeparátoron, az egész folyamat megszakad. 29/42

32 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói Az intenzív fertőtlenítés folyamata Első üzemebe helyezéskor Állásidők után Hétvégén Szabadság alatt Az intenzív fertőtlenítés indítása Az Intenzív csírátlanítás billentyűt 4 másodpernél hosszabb ideig nyomjuk, míg hangjelzés szólal meg és villog az "Intenzív csírátlanítás" billentyű felső LED-je. A display-kijelző az intenzív csírátlanítás menüjébe vált. Az intenzív fertőtlenítés előkészületei. Lásd még: Az öblítőprogram és az intenzív csírátlanítás előkészítése, Oldal 25 Nyomjuk meg az "Intenzív csírátlanítás" billentyűt. Az intenzív csírátlanítás megkezdődik és több lépcsőben végbemegy. A kijelzőn nyomon követhető a folyamat. A fontosabb lépések az alábbiakban olvashatók. Fokozat Leírás 7.6 A kijelzőben megjelenik a "Vizesblokk ciklus". A vizesblokk egy vízből és 7.5 KaVo OXYGENAL 6-ból álló eleggyel van feltöltve A három- és többfunkciós kézidarab és a köpőcsésze csírátlanítása Időtartam: 60 másodperc 6.0 A műszerek fertőtlenítése Időtartam: egyenként 30 másodperc 5.0 Az öblítőpohár fertőtlenítése Időtartam: 40 másodperc A kijelzőben megjelenik a Dekamat ciklus A szívótömlők és a csésze DEKASEPTOL-lal kiöblítődnek. Dekamat folyamattal végbemegy a Tubewashing. 4.0 Várakozási idő (hangjelzés, kikapcsolás lehetséges) Időtartam: 30 perc 3.7 Amalgám-szeparátor Időtartam: 20 másodperc A kijelzőben megjelenik a "Vizesblokk ciklus". A vizesblokk teljesen kiürült, és feltöltődik egy kis adag KaVo OXYGENAL 6-tal. 3.0 Öblítés - öblítőpohár Időtartam: 40 másodperc 2.0 A műszerek öblítése Időtartam: egyenként 30 másodperc 30/42

33 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói Fokozat Leírás 1.0 Több- és háromfunkciós kézidarab kiöblítése Időtartam: 30 másodperc 0.1 Várakozási pozíció a műszerek letételéhez. Ha a kijelzőben megjelenik a "0.1 kész" üzenet, az intenzív fertőtlenítés befejeződött. Tegyen le minden műszert, majd vegye le a csírátlanító feltétet! Az intenzív csírátlanítás megszakítása a tartózkodási időben Annak érdekében, hogy senkinek ne kelljen az intenzív csírátlanítás végéig a készülék mellett maradnia, az intenzív csírátlanítás a 4. programlépésben megszakítható (pl. a hétvége előtti utolsó munkanapon). A 4-es programlépés az a várakozási idő, amelyben a mikroorganizmusok magasabb OXYGENAL 6 koncentráció mellett elpusztulnak. Feltétel Az intenzív csírátlanítás a 4-es programlépésben található. 4 másodperces hangjelzés szólal meg. A készüléket kikapcsoljuk. A 30 perces várakozási idő után történő bekapcsolásnál a fennmaradó programlépések azonnal és automatikusan mennek végbe. Ha a készüléket a 30 perc letelte előtt újra bekapcsolják, először teljesen letelik a várakozási idő, mielőtt megtörténik az intenzív csírátlanítási program hátralevő lépéseinek ledolgozása. Hatási fázis átugrása Erre a funkcióra akkor van szükség, ha az elindított csírátlanítási folyamat már megkezdődött és feltétlenül szükség van a kezelőegység alkalmazására (pl. vészesetben, klinikákban, stb.). Lásd még: Az öblítőprogram menete, Oldal 28 Az intenzív csírátlanítási folyamat a 4-ik lépésben van: Nyomjuk meg egyszerre és tartsuk lenyomva az "Intenzív fertőtlenítés" és a Hydrocolloid" billentyűt. 31/42

34 2 Előkészítési módszerek a DIN EN ISO szerint 2.7 A vízvezető rendszer automatikus higiéniai funkciói Egyidejűleg megnyomjuk a lábkapcsoló pedálját. Az intenzív fertőtlenítés a 3.7. lépésbe kapcsol. Megkezdődik az automatikus mosási folyamat. Intenzív fertőtlenítés hosszabb üzemszünet esetén (> 4 hét) Hosszabb üzemszünet esetén, például az egyetemeken a szemeszterszünetek alatt a teljes üzemszünet közben intenzív csírátlanítás történik. A csírátlanító folyadék az üzemszünet alatt a rendszerben marad. A leállási idő előtt Indítsuk el az intenzív csírátlanítást, majd a 4-es fokozatban a hangjelzés után a 30 perces várakozási időn belül kapcsoljuk ki. A tömlők megtörése miatti károk elkerülése érdekében azokat le kell venni a csírátlanító feltétről és az orvosi polcba kell akasztani. A csírátlanító feltétet a köpőcsészében hagyjuk. A kezelőegységet az üzemszünetek közben le kell takarni. A leállási idő után Kapcsoljuk be a központi kompresszort. A berendezésnyomás elérése után be kell kapcsolni a kezelőegység központi vízellátását. Az orvosi és asszisztensi konzolok műszertömlőit tegye vissza a csírátlanító feltét megfelelő helyeire. Kapcsolja be a kezelőegységet. A készülék automatikusan elindítja a megkezdett ciklus hátralévő lépéseit. Hagyjuk befejeződni a ciklust, majd futtassunk le egy teljes második intenzív csírátlanítást. A készülék készen áll a kezelésekhez. További intenzív fertőtlenítés az állásidő alatt KaVo javasolja, hogy pl. az egyetemeken a szemeszterszünetekben további intenzív csírátlanítást végezzenek. Ennek során átöblítésre kerülnek a berendezés részei, és a csírátlanító folyadék kicserélődik. 32/42

35 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra 2.8 Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra Az elszívó rendszer újabb használatra történő előkészítése három különböző módon történhet: A szívócsövek manuális belső tisztítása vízzel HYDROclean funkció: Az elszívó rendszer automatikus belső tisztítása vízzel Tubewashing funkció: A szívótömlők és az elszívó rendszer automatikus belső tisztítása és fertőtlenítése Az elszívótömlőket minden használat után tisztítsuk ki, és naponta fertőtlenítsük DEKASEPTOL Gel-lel A szívócsövek manuális belső tisztítása A manuális belső tisztítás céljából szívótömlőt kell tartani a vételező helyhez. A szívótömlő, a lefolyó és a leválasztó rendszer átöblítődnek. Ennek során víz szívása történik az Aquamatból a vízcsappal, a szívószerkezeten keresztül a leválasztó rendszerig. A manuális belső tisztítás elvégzése: Minden kezelés után Minden szívótömlőt egymás után úgy kell a vízcsaphoz tartani, hogy ne történjen melléklevegő beszívás. A vákuumnak köszönhetően automatikusan adagolt vízmennyiség leadása történik. A folyamat befejeződése után (kb. 3 másodperc elteltével) hangjelzés hallatszik. A tömlőt vegye le lassú oldalra történő billentéssel, és akassza az asszisztensi konzolra. 33/42

36 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra HYDROclean funkció A HYDROclean funkció a vízelvezető és a leválasztó rendszer kezelőegységen belüli és kívüli hidromechanikus tisztítását szolgáló automatikus program. A tisztítás friss tiszta, tiszta víz bevezetésével működik (korlátozott öblítés). Ez a funkció biztosítja a víz szűrőházon keresztüli elszívását az Aquamatból a leválasztó rendszerig. A köpőcsésze öblítése felváltva be- és kikapcsol. A HYDROclean funkció megakadályozza a fehérjék kicsapódását és tapadását, és megkönnyíti a részecskék elszállítását. A HYDROclean funkció futtatása: Minden kezelés után Előkészület Feltétel Az elszívótömlők függő helyzetben a tartón maradnak. Megnyomjuk a "HYDROclean" billentyűt. A HYDROclean funkció az előkészítő lépésben található. HYDROclean indítása Megnyomjuk a "HYDROclean" billentyűt. Elindul a HYDROclean funkció. A HYDROclean funkció befejeződött, ha kialszik a felső LED és a kijelzőben a "kész" felirat jelenik meg. A HYDROclean" gombbal a folyamat bármikor megszakítható Tubewashing funkció A Tubewashing funkció a szívótömlők, a vízelvezető és a leválasztó rendszer hidromechanikus tisztítását és fertőtlenítését szolgáló automatikus program. A tisztítás friss, tiszta víz és fertőtlenítőszer bevezetésével történik. Ennek során víz szívása történik az Aquamatból a vízcsappal, a szívószerkezeten keresztül a leválasztó rendszerig. A köpőcsésze öblítése felváltva be- és kikapcsol, egyidejűleg a rendszer automatikusan egy adag DEKASETOL-t pumpál a köpőcsészébe. A Tubewashing funkció: Sebészeti kezelések Minden este A DEKASEPTOL Gel automatikusan adagolódik. Ha a DEKASEPTOL Gel flakon üres, a "HYDROclean" billentyű mindkét kijelző diódája világít, a kijelzőben pedig Dekasep. flakon jelenik meg. 34/42

37 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra Ha a HYDROclean billentyű mindkét kijelző diódája villog, a DEKASEPTOL Gel flakont be kell tenni. Lásd még: 3.1 A DEKASEPTOL gél flakonjának cseréje, Oldal 38 Előkészület A csőtisztító feltétet (Anyag cikkszám ) az Aquamat vízcsapjára pattintjuk. Megnyomjuk a "HYDROclean" billentyűt. A HYDROclean funkció az előkészítő lépésben található. A billentyű felső jelződiódája gyorsan villog. 35/42

38 2 Előkészítési módszerek a DIN EN ISO szerint 2.8 Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra A szívócsöveket csatlakozóidomok nélkül a csőtisztító feltétre tesszük. A Tubewashing funkció indítása Megnyomjuk a "HYDROclean" billentyűt. Elindul a Tubewashing funkció. A Tubewashing folyamat közben DEKASEPTOL Gel pumpálódik a köpőcsészébe. A DEKASEPTOL Gelt egy kefével elosztjuk és megtisztítjuk a csészét. A Tubewashing folyamat lejárta után világít a felső kijelző dióda. A szívócsöveket levesszük a csőtisztító feltétről és félretesszük. A Tubewashing funkció befejeződött. A HYDROclean" billentyűvel a folyamat bármikor megszakítható. 36/42

39 2 Előkészítési módszerek a DIN EN ISO szerint 2.9 Az amalgám-szeparátor előkészítése 2.9 Az amalgám-szeparátor előkészítése Tetszés szerint az alábbi amalgám-leválasztók alkalmazhatók: "Dürr" amalgám-szeparátor "Külső elszívó készlet központi amalgám-szeparátorra való csatlakoztatáshoz" "Szeparátor-készlet" Az amalgám szeparátor optimális ápolása a HYDROclean funkció, valamint a Tubewashing funkció helyes és rendszeres alkalmazása esetén biztosított. Lásd még: 2.8 Az elszívó rendszer automatikus higiéniai funkciói és előkészítése újabb használatra, Oldal 33 Vegye figyelembe az amalgámszeparátor kezelési utasítását. 37/42

40 3 A fertőtlenítőszer pótlása és ellenőrzése 3.1 A DEKASEPTOL gél flakonjának cseréje 3 A fertőtlenítőszer pótlása és ellenőrzése 3.1 A DEKASEPTOL gél flakonjának cseréje Feltétel A készüléknek a DEKASEPTOL Gel palack cseréje közben bekapcsolva kell lennie. A készüléket kapcsolja be. Vegye le a készülékalapon lévő burkolatot. Csavarozza le az új DEKASEPTOL Gel palack fedelét. Csavarozza le a DEKASEPTOL Gel palack csatlakozóját, vegye ki a készülékalapból a palackot, majd csavarozza a csatlakozót az új DEKASEPTOL Gel flakonra és tegye be a flakont. Tartozék: DEKASEPTOL utántöltő kanna (Anyag cikkszám ) csappal (Anyag cikkszám ) 38/42

41 3 A fertőtlenítőszer pótlása és ellenőrzése 3.1 A DEKASEPTOL gél flakonjának cseréje Kivett palack esetén a MEMOdent kezelőelemén lévő "S2" választóbillentyűn 1 egy felkiáltó jel jelenik meg. A "Dekaseptol palack hiányzik" státuszüzenet kijelzéséhez meg kell nyomni az "S2" választóbillentyűt. Kivett palack esetén az asszisztensi konzolon villog a "HYDROclean" billentyű két kijelző diódája, melyek kialszanak, mihelyt szabályosan visszatettük a flakont. Tegye vissza a készülékalapra a burkolatot. A teljesen üres csomagolások elhelyezhetők a nyersanyag-gyűjtőhelyeken. Lásd még: Biztonsági adatlap A DEKASEPTOL karbantartása hosszabb üzemszünetek előtt Hosszabb üzemszünetek előtt KaVo javasolja a DEKASEPTOL ápolási rendszer tiszta vízzel történő átmosását, ezzel megakadályozva a beszáradást és a DEKASEPTOL Gel kikristályosodását. A DEKASEPTOL Gel készülék hosszabb üzemszünetei esetén történő beszáradása anyagi kárt okoz. Működési zavarok. A DEKASEPTOL ápolási rendszert a hosszabb üzemszünetek előtt (> 4 hét) tiszta vízzel át kell mosni. Üzemszünetek után egymás után kétszer le kell futtatni az automatikus belső fertőtlenítés (Tubewashing). Az üzemszünet előtt A DEKASEPTOL Gel flakont egy vízzel töltött palackra kell cserélni. Ehhez le kell csavarozni a DEKASEPTOL Gel palack csatlakozóját és fel kell csavarozni a vízzel töltött palackra. Röviden megnyomjuk a "HYDROclean" billentyűt. 30 másodpercig egyszerre megnyomjuk a "Pohártöltő" és "Köpőcsésze öblítés" billentyűket. A DEKASEPTOL Gel maradványai kiöblítődnek. 39/42

42 3 A fertőtlenítőszer pótlása és ellenőrzése 3.2 Az OXYGENAL 6 palack cseréje A nagy szívótömlőt úgy tartjuk a vízcsaphoz, hogy ne szívódjon be melléklevegő. A vákuumnak köszönhetően automatikusan adagolt vízmennyiség leadása történik. A folyamat befejeződése után (kb. 3 másodperc elteltével) hangjelzés hallatszik. A csövet lassú lefelé billentéssel vegye le és további 3 másodpercig még folytassa a levegő beszívását. A vízpalackot cseréje vissza DEKASEPTOL Gel palackra. Az üzemszünet után A fertőtlenítőszerrel való ellátás biztosítása érdekében egymás után kétszer le kell futtatni az automatikus belső fertőtlenítést (Tubewashing). A készülék üzemkész állapotban van. 3.2 Az OXYGENAL 6 palack cseréje A KaVo vízcsírátlanító berendezésekben csak a KaVo OXYGENAL 6 (Anyag cikkszám ) szer alkalmazható. 40/42

43 3 A fertőtlenítőszer pótlása és ellenőrzése 3.2 Az OXYGENAL 6 palack cseréje Vegye le a készülékalapon lévő burkolatot. Csavarja le az új OXYGENAL 6 flakon fedelét. Az üres OXYGENAL 6 flakont a készülékalapnál kifordítjuk, majd lefelé irányban lehúzzuk az adapterről. A Memodent kezelőelem kijelzőjén kivett flakon esetén az Oxygenal flakon szöveg jelenik meg a kijelzőben. Levett tartály esetén, az "Intenzív csírátlanítás" billentyű mindkét jelződiódája villog az asszisztencia-elemen. 41/42

44 3 A fertőtlenítőszer pótlása és ellenőrzése 3.3 Az OXYGENAL 6 koncentráció ellenőrzése Helyezzen új flakont az adapterre, a flakont pedig fordítsa a készülékalapba. Tegye vissza a készülékalapra a burkolatot. A teljesen üres csomagolások elhelyezhetők a nyersanyag-gyűjtőhelyeken. Lásd még: Biztonsági adatlap 3.3 Az OXYGENAL 6 koncentráció ellenőrzése Az öblítőpoharat vízzel feltöltjük. A vízfertőtlenítő berendezésben Merckoquant peroxid tesztcsík mg/l H 2 O 2 (Merck termékszám: ) segítségével meghatározzuk az OXYGENAL 6 koncentrációt. Az OXYGENAL 6 koncentrációnak normál üzemben 150 és 250 mg/l H 2 O 2 között kell lennie. 42/42
