1 INDUSTRIE LINE TECH CELL 200 CDi SINUS HASZNÁLATI UTASÍTÁS MANU.115.M.TCELL.00 1

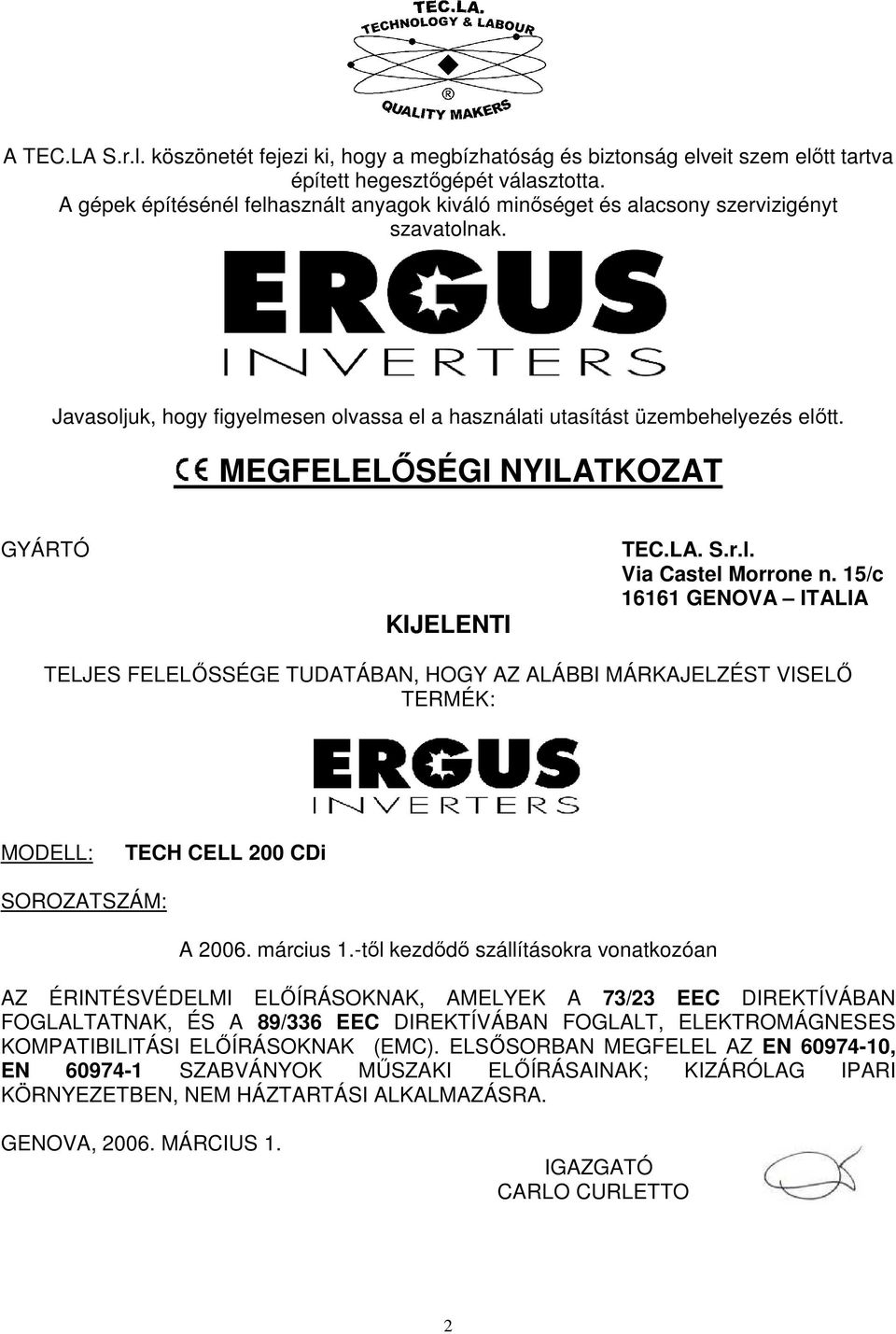

2 A TEC.LA S.r.l. köszönetét fejezi ki, hogy a megbízhatóság és biztonság elveit szem elıtt tartva épített hegesztıgépét választotta. A gépek építésénél felhasznált anyagok kiváló minıséget és alacsony szervizigényt szavatolnak. Javasoljuk, hogy figyelmesen olvassa el a használati utasítást üzembehelyezés elıtt. MEGFELELİSÉGI NYILATKOZAT GYÁRTÓ KIJELENTI TEC.LA. S.r.l. Via Castel Morrone n. 15/c GENOVA ITALIA TELJES FELELİSSÉGE TUDATÁBAN, HOGY AZ ALÁBBI MÁRKAJELZÉST VISELİ TERMÉK: MODELL: TECH CELL 200 CDi SOROZATSZÁM: A március 1.-tıl kezdıdı szállításokra vonatkozóan AZ ÉRINTÉSVÉDELMI ELİÍRÁSOKNAK, AMELYEK A 73/23 EEC DIREKTÍVÁBAN FOGLALTATNAK, ÉS A 89/336 EEC DIREKTÍVÁBAN FOGLALT, ELEKTROMÁGNESES KOMPATIBILITÁSI ELİÍRÁSOKNAK (EMC). ELSİSORBAN MEGFELEL AZ EN , EN SZABVÁNYOK MŐSZAKI ELİÍRÁSAINAK; KIZÁRÓLAG IPARI KÖRNYEZETBEN, NEM HÁZTARTÁSI ALKALMAZÁSRA. GENOVA, MÁRCIUS 1. IGAZGATÓ CARLO CURLETTO 2

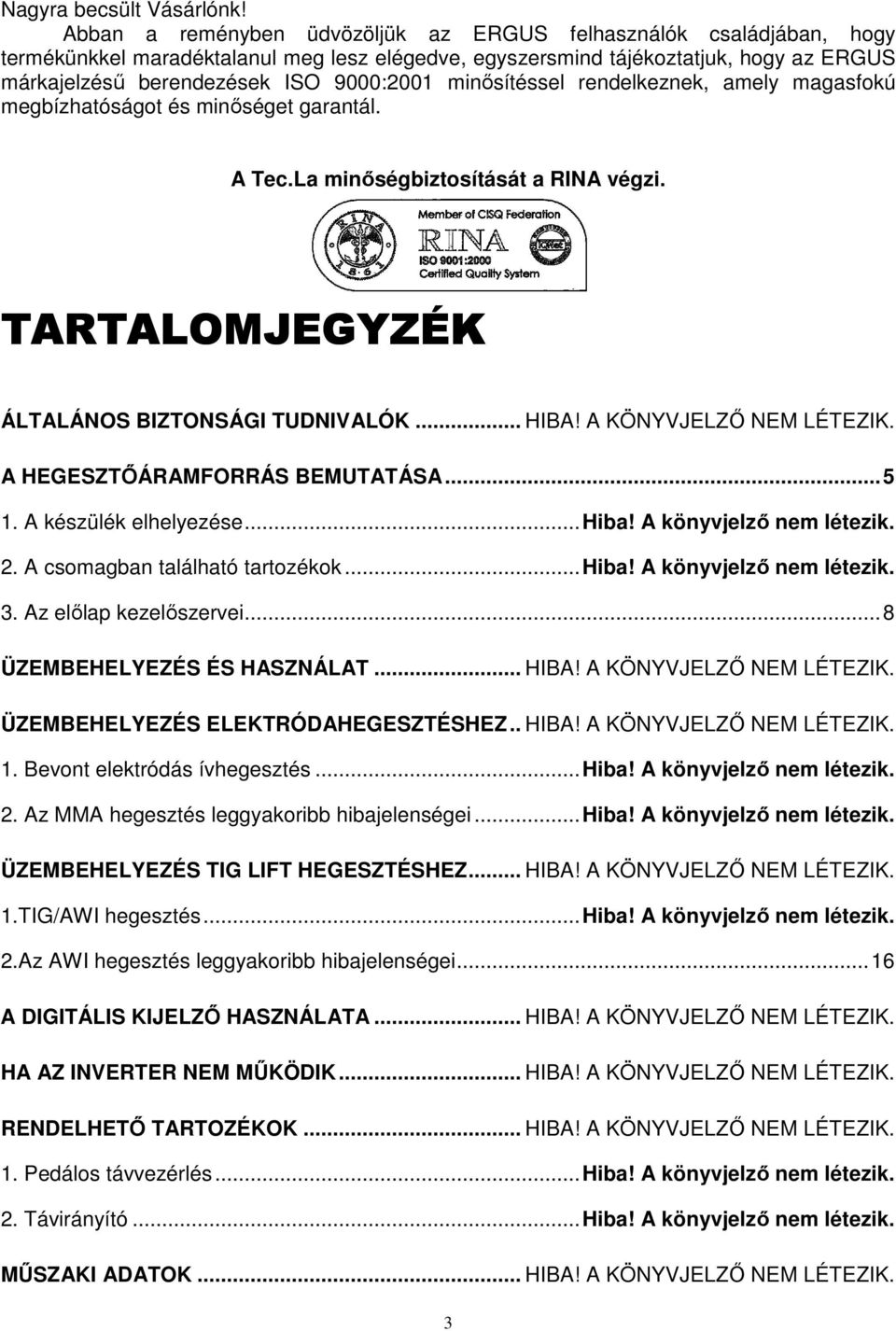

3 Nagyra becsült Vásárlónk! Abban a reményben üdvözöljük az ERGUS felhasználók családjában, hogy termékünkkel maradéktalanul meg lesz elégedve, egyszersmind tájékoztatjuk, hogy az ERGUS márkajelzéső berendezések ISO 9000:2001 minısítéssel rendelkeznek, amely magasfokú megbízhatóságot és minıséget garantál. A Tec.La minıségbiztosítását a RINA végzi. TARTALOMJEGYZÉK ÁLTALÁNOS BIZTONSÁGI TUDNIVALÓK... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. A HEGESZTİÁRAMFORRÁS BEMUTATÁSA A készülék elhelyezése... Hiba! A könyvjelzı nem létezik. 2. A csomagban található tartozékok... Hiba! A könyvjelzı nem létezik. 3. Az elılap kezelıszervei... 8 ÜZEMBEHELYEZÉS ÉS HASZNÁLAT... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. ÜZEMBEHELYEZÉS ELEKTRÓDAHEGESZTÉSHEZ.. HIBA! A KÖNYVJELZİ NEM LÉTEZIK. 1. Bevont elektródás ívhegesztés... Hiba! A könyvjelzı nem létezik. 2. Az MMA hegesztés leggyakoribb hibajelenségei... Hiba! A könyvjelzı nem létezik. ÜZEMBEHELYEZÉS TIG LIFT HEGESZTÉSHEZ... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. 1.TIG/AWI hegesztés... Hiba! A könyvjelzı nem létezik. 2.Az AWI hegesztés leggyakoribb hibajelenségei A DIGITÁLIS KIJELZİ HASZNÁLATA... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. HA AZ INVERTER NEM MŐKÖDIK... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. RENDELHETİ TARTOZÉKOK... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. 1. Pedálos távvezérlés... Hiba! A könyvjelzı nem létezik. 2. Távirányító... Hiba! A könyvjelzı nem létezik. MŐSZAKI ADATOK... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. 3

4 KAPCSOLÁSI RAJZ... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. TÁVIRÁNYÍTÓ BEKÖTÉSI RAJZA... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. ALKATRÉSZLISTA... HIBA! A KÖNYVJELZİ NEM LÉTEZIK. 4

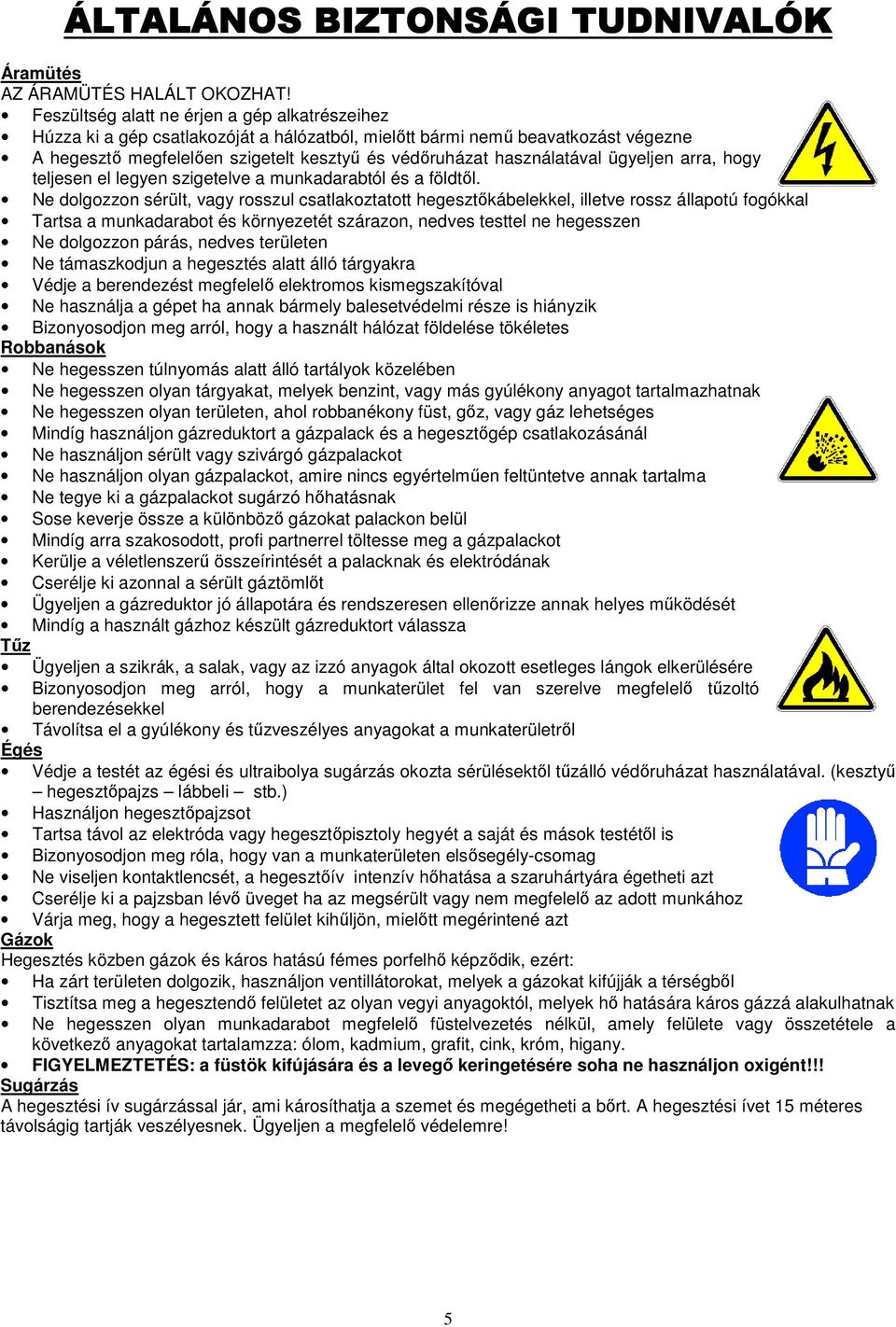

5 ÁLTALÁNOS BIZTONSÁGI TUDNIVALÓK Áramütés AZ ÁRAMÜTÉS HALÁLT OKOZHAT! Feszültség alatt ne érjen a gép alkatrészeihez Húzza ki a gép csatlakozóját a hálózatból, mielıtt bármi nemő beavatkozást végezne A hegesztı megfelelıen szigetelt kesztyő és védıruházat használatával ügyeljen arra, hogy teljesen el legyen szigetelve a munkadarabtól és a földtıl. Ne dolgozzon sérült, vagy rosszul csatlakoztatott hegesztıkábelekkel, illetve rossz állapotú fogókkal Tartsa a munkadarabot és környezetét szárazon, nedves testtel ne hegesszen Ne dolgozzon párás, nedves területen Ne támaszkodjun a hegesztés alatt álló tárgyakra Védje a berendezést megfelelı elektromos kismegszakítóval Ne használja a gépet ha annak bármely balesetvédelmi része is hiányzik Bizonyosodjon meg arról, hogy a használt hálózat földelése tökéletes Robbanások Ne hegesszen túlnyomás alatt álló tartályok közelében Ne hegesszen olyan tárgyakat, melyek benzint, vagy más gyúlékony anyagot tartalmazhatnak Ne hegesszen olyan területen, ahol robbanékony füst, gız, vagy gáz lehetséges Mindíg használjon gázreduktort a gázpalack és a hegesztıgép csatlakozásánál Ne használjon sérült vagy szivárgó gázpalackot Ne használjon olyan gázpalackot, amire nincs egyértelmően feltüntetve annak tartalma Ne tegye ki a gázpalackot sugárzó hıhatásnak Sose keverje össze a különbözı gázokat palackon belül Mindíg arra szakosodott, profi partnerrel töltesse meg a gázpalackot Kerülje a véletlenszerő összeírintését a palacknak és elektródának Cserélje ki azonnal a sérült gáztömlıt Ügyeljen a gázreduktor jó állapotára és rendszeresen ellenırizze annak helyes mőködését Mindíg a használt gázhoz készült gázreduktort válassza Tőz Ügyeljen a szikrák, a salak, vagy az izzó anyagok által okozott esetleges lángok elkerülésére Bizonyosodjon meg arról, hogy a munkaterület fel van szerelve megfelelı tőzoltó berendezésekkel Távolítsa el a gyúlékony és tőzveszélyes anyagokat a munkaterületrıl Égés Védje a testét az égési és ultraibolya sugárzás okozta sérülésektıl tőzálló védıruházat használatával. (kesztyő hegesztıpajzs lábbeli stb.) Használjon hegesztıpajzsot Tartsa távol az elektróda vagy hegesztıpisztoly hegyét a saját és mások testétıl is Bizonyosodjon meg róla, hogy van a munkaterületen elsısegély-csomag Ne viseljen kontaktlencsét, a hegesztıív intenzív hıhatása a szaruhártyára égetheti azt Cserélje ki a pajzsban lévı üveget ha az megsérült vagy nem megfelelı az adott munkához Várja meg, hogy a hegesztett felület kihőljön, mielıtt megérintené azt Gázok Hegesztés közben gázok és káros hatású fémes porfelhı képzıdik, ezért: Ha zárt területen dolgozik, használjon ventillátorokat, melyek a gázokat kifújják a térségbıl Tisztítsa meg a hegesztendı felületet az olyan vegyi anyagoktól, melyek hı hatására káros gázzá alakulhatnak Ne hegesszen olyan munkadarabot megfelelı füstelvezetés nélkül, amely felülete vagy összetétele a következı anyagokat tartalamzza: ólom, kadmium, grafit, cink, króm, higany. FIGYELMEZTETÉS: a füstök kifújására és a levegı keringetésére soha ne használjon oxigént!!! Sugárzás A hegesztési ív sugárzással jár, ami károsíthatja a szemet és megégetheti a bırt. A hegesztési ívet 15 méteres távolságig tartják veszélyesnek. Ügyeljen a megfelelı védelemre! 5

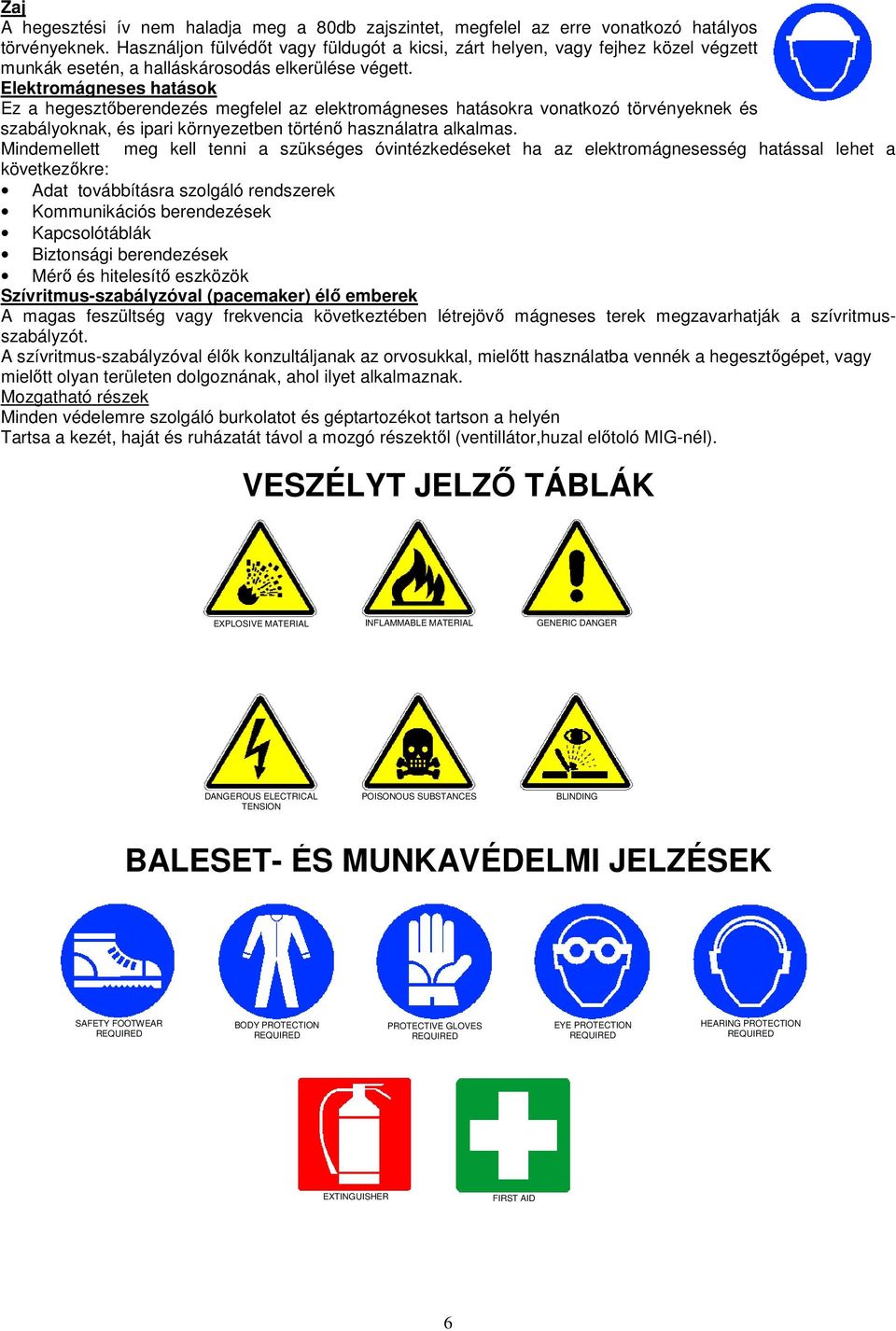

6 Zaj A hegesztési ív nem haladja meg a 80db zajszintet, megfelel az erre vonatkozó hatályos törvényeknek. Használjon fülvédıt vagy füldugót a kicsi, zárt helyen, vagy fejhez közel végzett munkák esetén, a halláskárosodás elkerülése végett. Elektromágneses hatások Ez a hegesztıberendezés megfelel az elektromágneses hatásokra vonatkozó törvényeknek és szabályoknak, és ipari környezetben történı használatra alkalmas. Mindemellett meg kell tenni a szükséges óvintézkedéseket ha az elektromágnesesség hatással lehet a következıkre: Adat továbbításra szolgáló rendszerek Kommunikációs berendezések Kapcsolótáblák Biztonsági berendezések Mérı és hitelesítı eszközök Szívritmus-szabályzóval (pacemaker) élı emberek A magas feszültség vagy frekvencia következtében létrejövı mágneses terek megzavarhatják a szívritmusszabályzót. A szívritmus-szabályzóval élık konzultáljanak az orvosukkal, mielıtt használatba vennék a hegesztıgépet, vagy mielıtt olyan területen dolgoznának, ahol ilyet alkalmaznak. Mozgatható részek Minden védelemre szolgáló burkolatot és géptartozékot tartson a helyén Tartsa a kezét, haját és ruházatát távol a mozgó részektıl (ventillátor,huzal elıtoló MIG-nél). VESZÉLYT JELZİ TÁBLÁK EXPLOSIVE MATERIAL INFLAMMABLE MATERIAL GENERIC DANGER DANGEROUS ELECTRICAL TENSION POISONOUS SUBSTANCES BLINDING BALESET- ÉS MUNKAVÉDELMI JELZÉSEK SAFETY FOOTWEAR REQUIRED BODY PROTECTION REQUIRED PROTECTIVE GLOVES REQUIRED EYE PROTECTION REQUIRED HEARING PROTECTION REQUIRED EXTINGUISHER FIRST AID 6

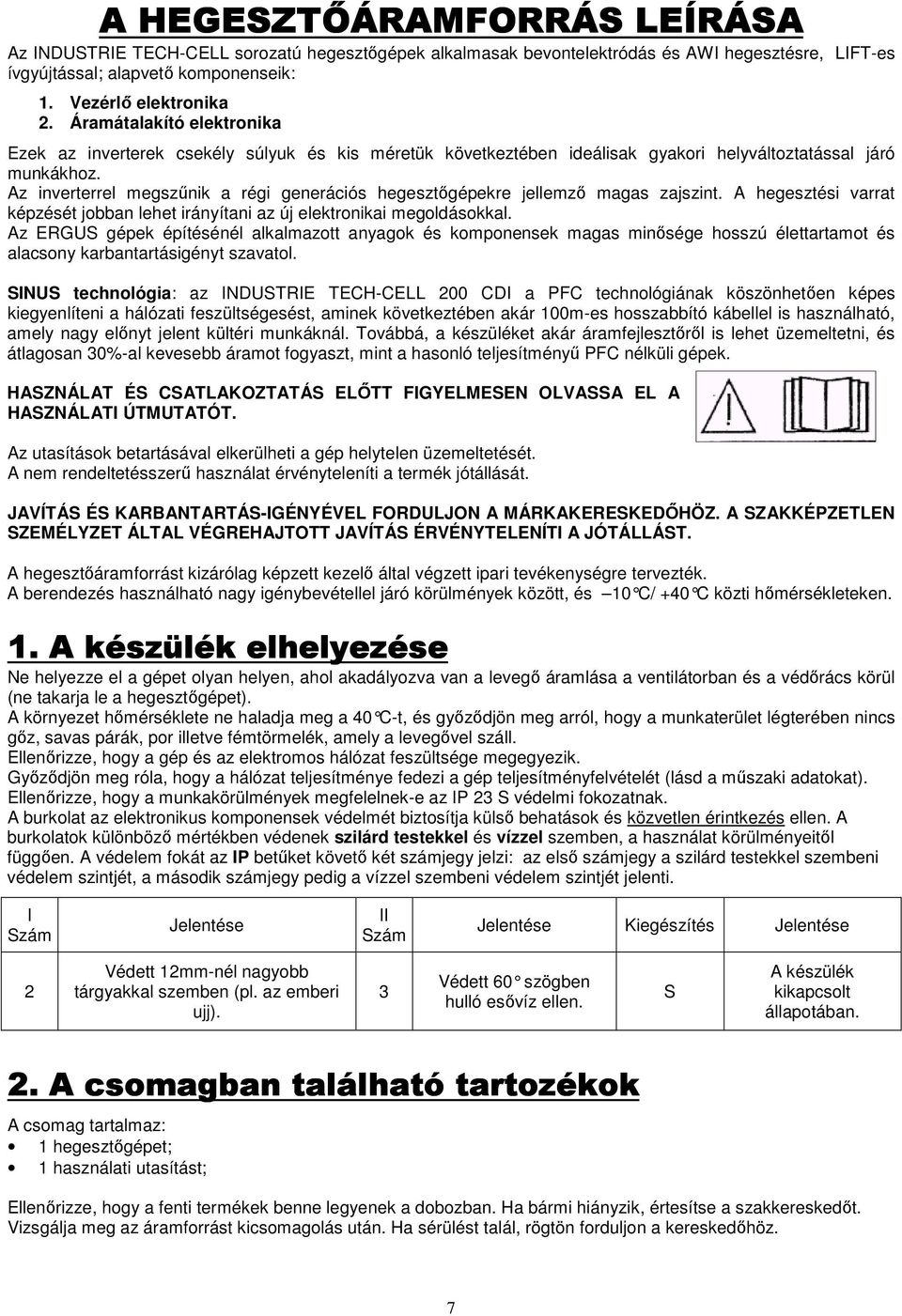

7 A HEGESZTİÁRAMFORRÁS LEÍRÁSA Az INDUSTRIE TECH-CELL sorozatú hegesztıgépek alkalmasak bevontelektródás és AWI hegesztésre, LIFT-es ívgyújtással; alapvetı komponenseik: 1. Vezérlı elektronika 2. Áramátalakító elektronika Ezek az inverterek csekély súlyuk és kis méretük következtében ideálisak gyakori helyváltoztatással járó munkákhoz. Az inverterrel megszőnik a régi generációs hegesztıgépekre jellemzı magas zajszint. A hegesztési varrat képzését jobban lehet irányítani az új elektronikai megoldásokkal. Az ERGUS gépek építésénél alkalmazott anyagok és komponensek magas minısége hosszú élettartamot és alacsony karbantartásigényt szavatol. SINUS technológia: az INDUSTRIE TECH-CELL 200 CDI a PFC technológiának köszönhetıen képes kiegyenlíteni a hálózati feszültségesést, aminek következtében akár 100m-es hosszabbító kábellel is használható, amely nagy elınyt jelent kültéri munkáknál. Továbbá, a készüléket akár áramfejlesztırıl is lehet üzemeltetni, és átlagosan 30%-al kevesebb áramot fogyaszt, mint a hasonló teljesítményő PFC nélküli gépek. HASZNÁLAT ÉS CSATLAKOZTATÁS ELİTT FIGYELMESEN OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. Az utasítások betartásával elkerülheti a gép helytelen üzemeltetését. A nem rendeltetésszerő használat érvényteleníti a termék jótállását. JAVÍTÁS ÉS KARBANTARTÁS-IGÉNYÉVEL FORDULJON A MÁRKAKERESKEDİHÖZ. A SZAKKÉPZETLEN SZEMÉLYZET ÁLTAL VÉGREHAJTOTT JAVÍTÁS ÉRVÉNYTELENÍTI A JÓTÁLLÁST. A hegesztıáramforrást kizárólag képzett kezelı által végzett ipari tevékenységre tervezték. A berendezés használható nagy igénybevétellel járó körülmények között, és 10 C/ +40 C közti h ımérsékleteken. 1. A készülék elhelyezése Ne helyezze el a gépet olyan helyen, ahol akadályozva van a levegı áramlása a ventilátorban és a védırács körül (ne takarja le a hegesztıgépet). A környezet hımérséklete ne haladja meg a 40 C-t, és gyızıdjön meg arról, hogy a munkaterület légterében nincs gız, savas párák, por illetve fémtörmelék, amely a levegıvel száll. Ellenırizze, hogy a gép és az elektromos hálózat feszültsége megegyezik. Gyızıdjön meg róla, hogy a hálózat teljesítménye fedezi a gép teljesítményfelvételét (lásd a mőszaki adatokat). Ellenırizze, hogy a munkakörülmények megfelelnek-e az IP 23 S védelmi fokozatnak. A burkolat az elektronikus komponensek védelmét biztosítja külsı behatások és közvetlen érintkezés ellen. A burkolatok különbözı mértékben védenek szilárd testekkel és vízzel szemben, a használat körülményeitıl függıen. A védelem fokát az IP betőket követı két számjegy jelzi: az elsı számjegy a szilárd testekkel szembeni védelem szintjét, a második számjegy pedig a vízzel szembeni védelem szintjét jelenti. I Szám Jelentése II Szám Jelentése Kiegészítés Jelentése 2 Védett 12mm-nél nagyobb tárgyakkal szemben (pl. az emberi ujj). 3 Védett 60 szögben hulló esıvíz ellen. S A készülék kikapcsolt állapotában. 2. A csomagban található tartozékok A csomag tartalmaz: 1 hegesztıgépet; 1 használati utasítást; Ellenırizze, hogy a fenti termékek benne legyenek a dobozban. Ha bármi hiányzik, értesítse a szakkereskedıt. Vizsgálja meg az áramforrást kicsomagolás után. Ha sérülést talál, rögtön forduljon a kereskedıhöz. 7

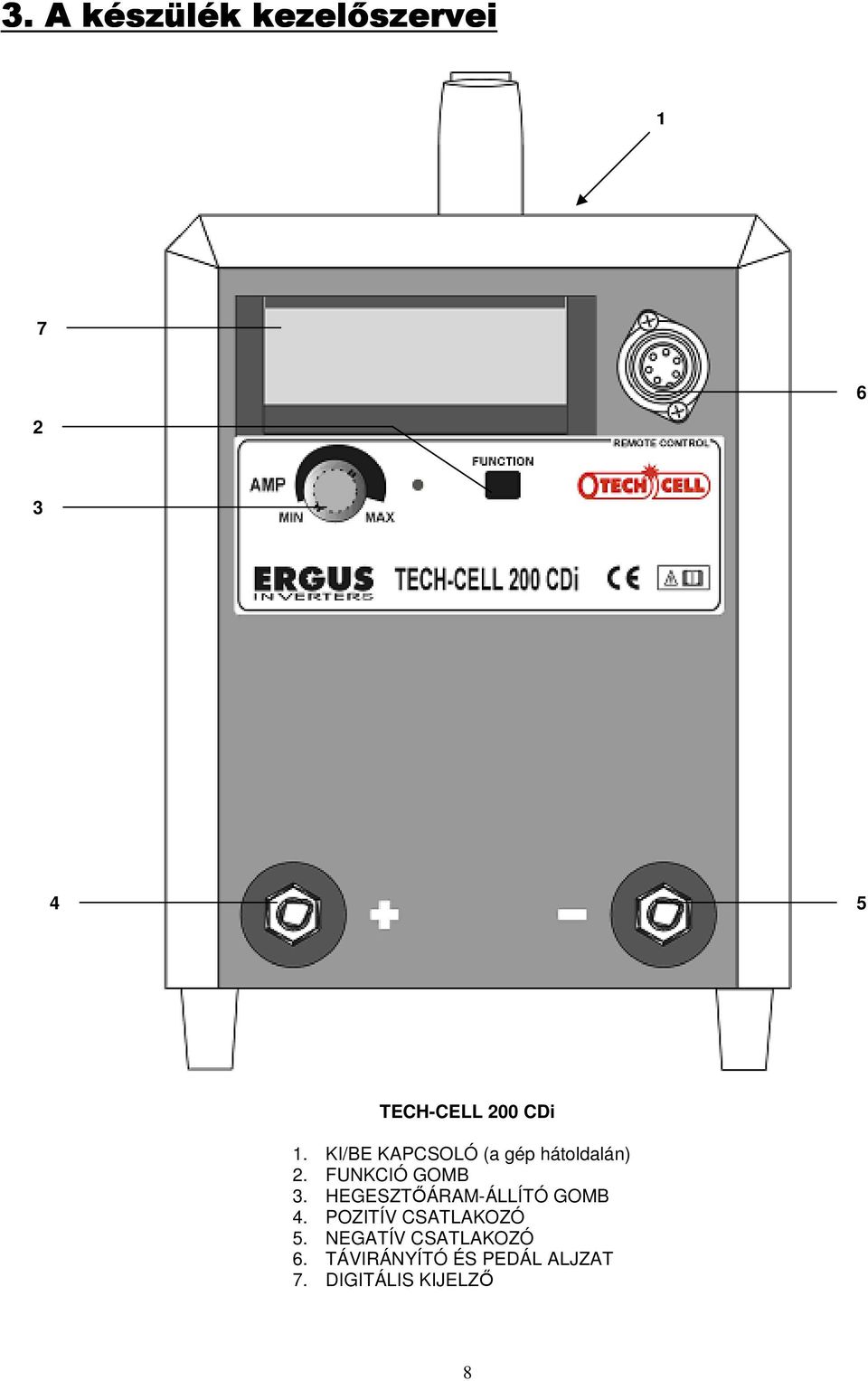

8 3. A készülék kezelıszervei TECH-CELL 200 CDi 1. KI/BE KAPCSOLÓ (a gép hátoldalán) 2. FUNKCIÓ GOMB 3. HEGESZTİÁRAM-ÁLLÍTÓ GOMB 4. POZITÍV CSATLAKOZÓ 5. NEGATÍV CSATLAKOZÓ 6. TÁVIRÁNYÍTÓ ÉS PEDÁL ALJZAT 7. DIGITÁLIS KIJELZİ 8

9 ÜZEMBEHELYEZÉS ÉS HASZNÁLAT A gépet csak képzett szakember helyezheti üzembe. Minden csatlakoztatást az érvényben levı munkavédelmi elıírásoknak megfelelıen kell végrehajtani! Ellenırizze, hogy az elektromos hálózat 100 V és 265 V közötti feszültséget ad, egyfázisú, és az aljzat földelt. Kábelhossz- és keresztmetszet-táblázat A hálózatnak a szükséges feszültséget biztosítania kell. Bizonyos felhasználási területeken hosszabbító kábelekre van szükség a munkafelület eléréséhez. A maximális teljesítmény eléréséhez kövesse az alábbi táblázatok adatait: Példa: 1.5 mm³, legfeljebb 50m hosszú hosszabbító kábelt lehet csatlakoztatni 230Vac vezetékhez. Amennyiben 115Vac áramforráshoz csatlakozik, a lenti táblázat szerinti hosszabbítót lehet alkalmazni: BEVONTELEKTRÓDÁS HEGESZTÉS 90A-nál 20 mt 1.5mmq 35 mt 2.5mmq 50 mt 2.5mmq Megj: eltérı hosszúságokhoz a keresztmetszetet arányosan kell kiszámolni. 9

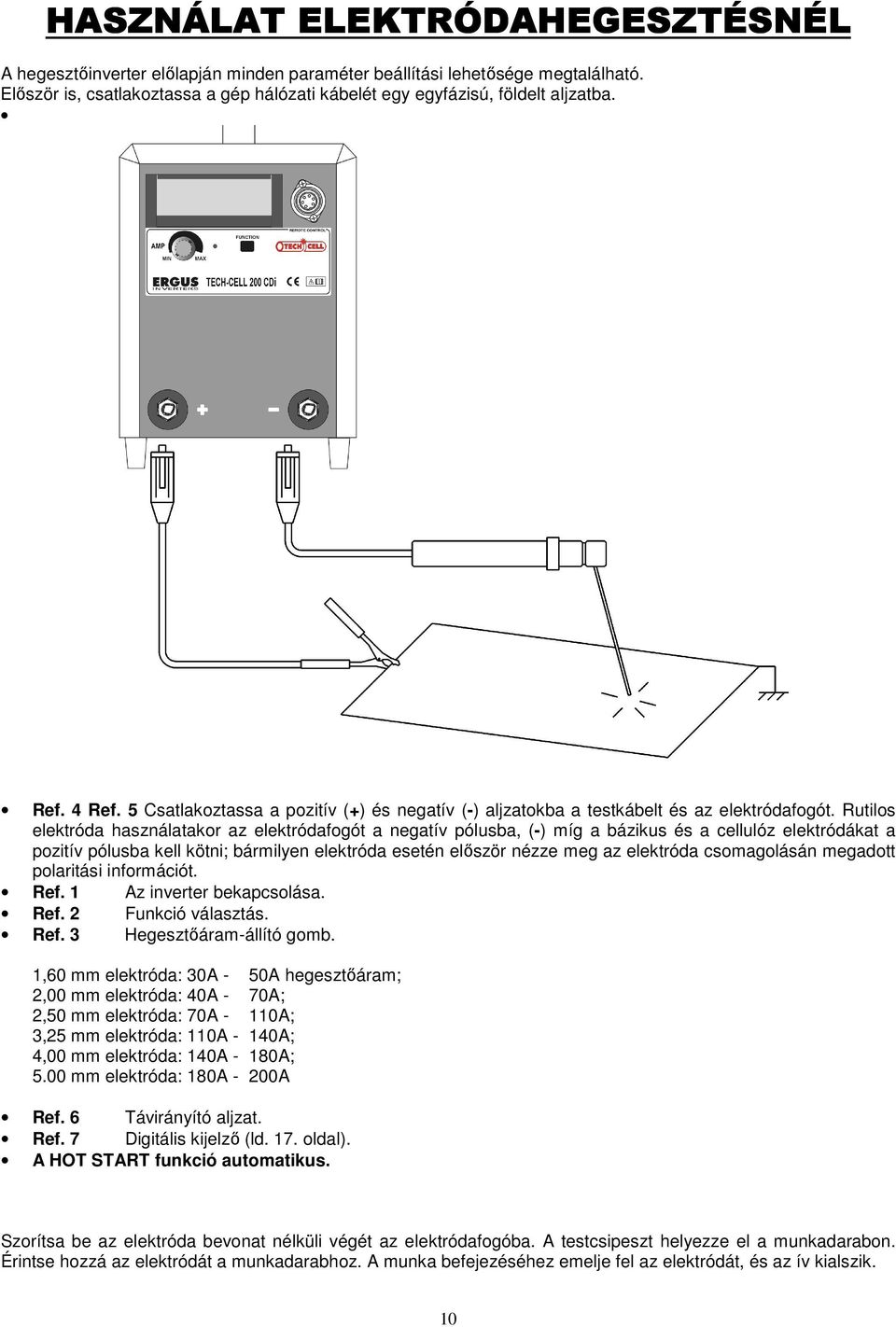

10 HASZNÁLAT ELEKTRÓDAHEGESZTÉSNÉL A hegesztıinverter elılapján minden paraméter beállítási lehetısége megtalálható. Elıször is, csatlakoztassa a gép hálózati kábelét egy egyfázisú, földelt aljzatba. Ref. 4 Ref. 5 Csatlakoztassa a pozitív (+) és negatív (-) aljzatokba a testkábelt és az elektródafogót. Rutilos elektróda használatakor az elektródafogót a negatív pólusba, (-) míg a bázikus és a cellulóz elektródákat a pozitív pólusba kell kötni; bármilyen elektróda esetén elıször nézze meg az elektróda csomagolásán megadott polaritási információt. Ref. 1 Az inverter bekapcsolása. Ref. 2 Funkció választás. Ref. 3 Hegesztıáram-állító gomb. 1,60 mm elektróda: 30A - 50A hegesztıáram; 2,00 mm elektróda: 40A - 70A; 2,50 mm elektróda: 70A - 110A; 3,25 mm elektróda: 110A - 140A; 4,00 mm elektróda: 140A - 180A; 5.00 mm elektróda: 180A - 200A Ref. 6 Távirányító aljzat. Ref. 7 Digitális kijelzı (ld. 17. oldal). A HOT START funkció automatikus. Szorítsa be az elektróda bevonat nélküli végét az elektródafogóba. A testcsipeszt helyezze el a munkadarabon. Érintse hozzá az elektródát a munkadarabhoz. A munka befejezéséhez emelje fel az elektródát, és az ív kialszik. 10

11 1. Elektródahegesztés A bevont elektródás ívhegesztés egy fúziós eljárás, amely egy elektromos ívet használ hıforrásként. Ez az ív a bevont elektróda és a munkadarab végpontjai között képzıdik. Az ív által keltett hı megolvasztja a munkaanyagot, a pálcát és a bevonat egy részét. A bevonat fennmaradó része füst formájában távozik, felhıt képez, amely a levegıoxidáló hatásától védi a hegesztıvarratot. A bevonatnak az a része, amely beolvad a hegfürdıbe, kicsapódik a fémen, a felszínre szivárogva salakot képez, amely a hegesztıvarratra korrózióvédı hatást fejt ki. Az eljárás minden hegesztési helyzetben kivitelezhetı. HEGESZTÉSI POZÍCIÓK Alapvetıen 4 hegesztési helyzetet különböztetünk meg: Felületi: az elektródát felülrıl alkalmazzák, és a hegesztendı darabok vízszintesen helyezkednek el egymáshoz képest. Szembıl: az elektródát vízszintesen alkalmazzuk, és a hegesztendı darabok egymás alatt függıleges irányban helyezkednek el. Függıleges: az elektróda függıleges irányban halad, és a hegesztendı darabok szintén függılegesen helyezkednek el. Kétféle irányt különböztetünk meg: függıleges emelkedı: az elektróda felfelé mozog; függıleges ereszkedı: az elektróda lefelé mozog. EMELKEDİ ERESZKEDİ 11

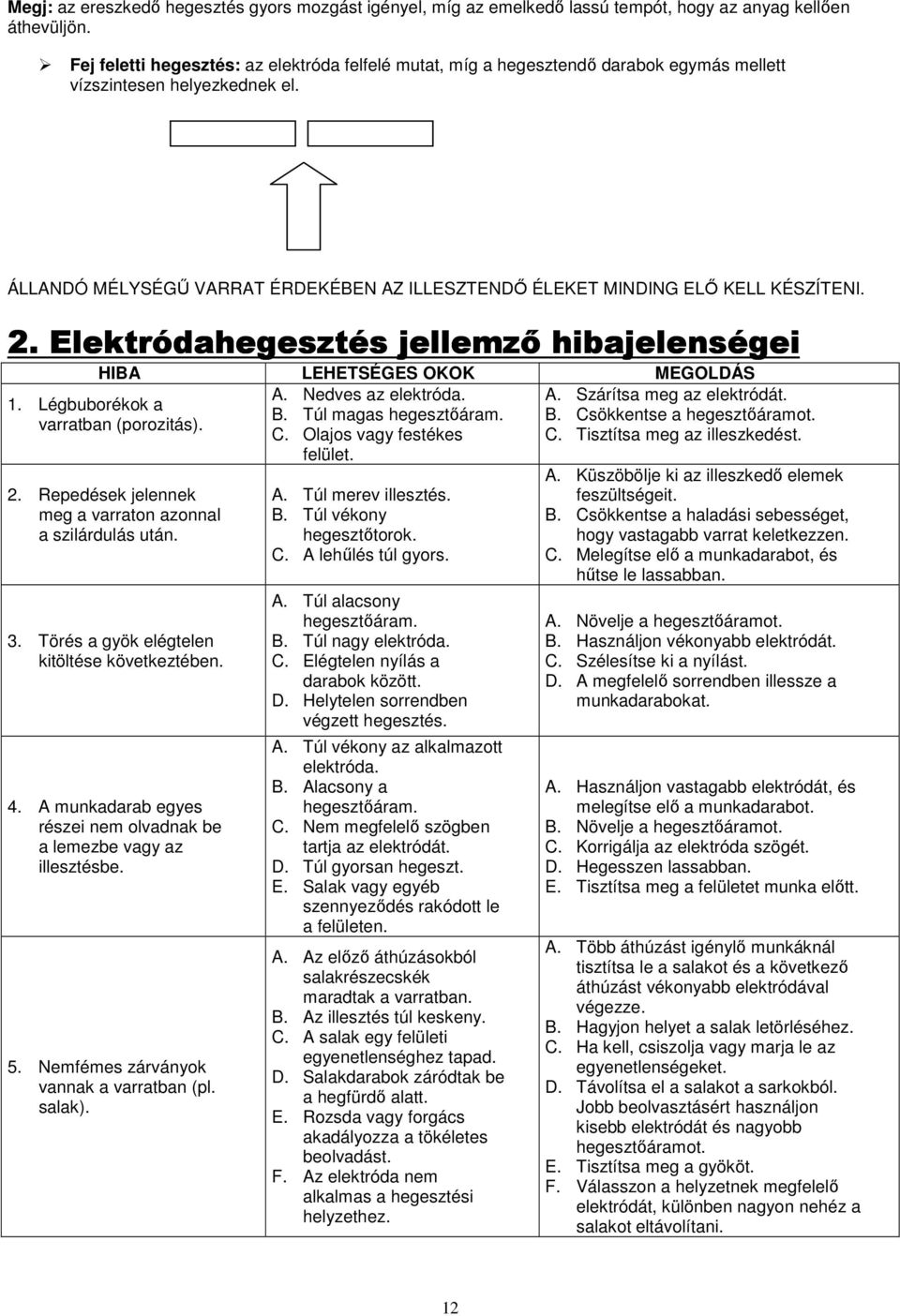

12 Megj: az ereszkedı hegesztés gyors mozgást igényel, míg az emelkedı lassú tempót, hogy az anyag kellıen áthevüljön. Fej feletti hegesztés: az elektróda felfelé mutat, míg a hegesztendı darabok egymás mellett vízszintesen helyezkednek el. ÁLLANDÓ MÉLYSÉGŐ VARRAT ÉRDEKÉBEN AZ ILLESZTENDİ ÉLEKET MINDING ELİ KELL KÉSZÍTENI. 2. Elektródahegesztés jellemzı hibajelenségei enségei HIBA LEHETSÉGES OKOK MEGOLDÁS A. Nedves az elektróda. B. Túl magas hegesztıáram. C. Olajos vagy festékes felület. 1. Légbuborékok a varratban (porozitás). 2. Repedések jelennek meg a varraton azonnal a szilárdulás után. 3. Törés a gyök elégtelen kitöltése következtében. 4. A munkadarab egyes részei nem olvadnak be a lemezbe vagy az illesztésbe. 5. Nemfémes zárványok vannak a varratban (pl. salak). A. Túl merev illesztés. B. Túl vékony hegesztıtorok. C. A lehőlés túl gyors. A. Túl alacsony hegesztıáram. B. Túl nagy elektróda. C. Elégtelen nyílás a darabok között. D. Helytelen sorrendben végzett hegesztés. A. Túl vékony az alkalmazott elektróda. B. Alacsony a hegesztıáram. C. Nem megfelelı szögben tartja az elektródát. D. Túl gyorsan hegeszt. E. Salak vagy egyéb szennyezıdés rakódott le a felületen. A. Az elızı áthúzásokból salakrészecskék maradtak a varratban. B. Az illesztés túl keskeny. C. A salak egy felületi egyenetlenséghez tapad. D. Salakdarabok záródtak be a hegfürdı alatt. E. Rozsda vagy forgács akadályozza a tökéletes beolvadást. F. Az elektróda nem alkalmas a hegesztési helyzethez. A. Szárítsa meg az elektródát. B. Csökkentse a hegesztıáramot. C. Tisztítsa meg az illeszkedést. A. Küszöbölje ki az illeszkedı elemek feszültségeit. B. Csökkentse a haladási sebességet, hogy vastagabb varrat keletkezzen. C. Melegítse elı a munkadarabot, és hőtse le lassabban. A. Növelje a hegesztıáramot. B. Használjon vékonyabb elektródát. C. Szélesítse ki a nyílást. D. A megfelelı sorrendben illessze a munkadarabokat. A. Használjon vastagabb elektródát, és melegítse elı a munkadarabot. B. Növelje a hegesztıáramot. C. Korrigálja az elektróda szögét. D. Hegesszen lassabban. E. Tisztítsa meg a felületet munka elıtt. A. Több áthúzást igénylı munkáknál tisztítsa le a salakot és a következı áthúzást vékonyabb elektródával végezze. B. Hagyjon helyet a salak letörléséhez. C. Ha kell, csiszolja vagy marja le az egyenetlenségeket. D. Távolítsa el a salakot a sarkokból. Jobb beolvasztásért használjon kisebb elektródát és nagyobb hegesztıáramot. E. Tisztítsa meg a gyököt. F. Válasszon a helyzetnek megfelelı elektródát, különben nagyon nehéz a salakot eltávolítani. 12

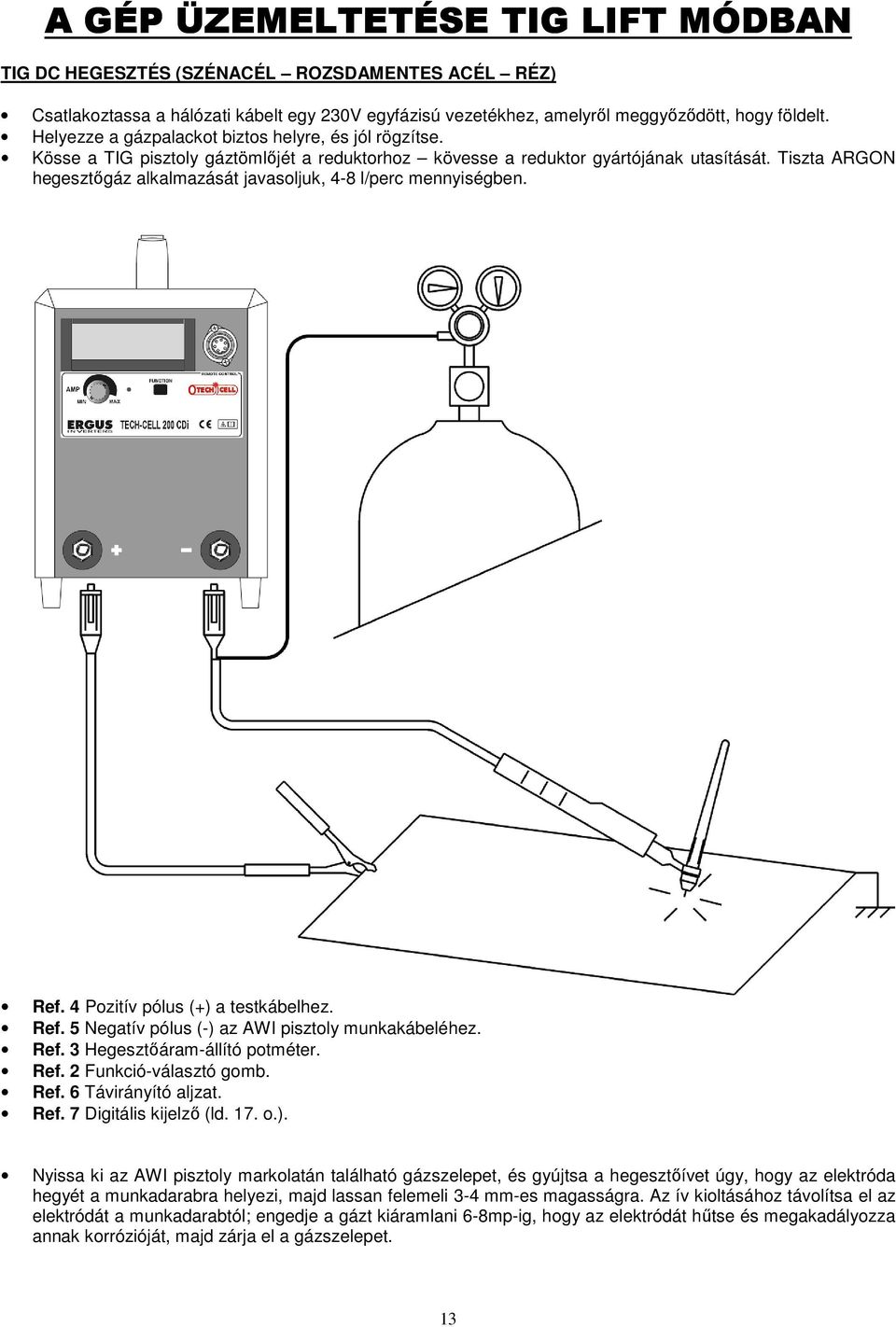

13 A GÉP ÜZEMELTETÉSE TIG LIFT MÓDBAN TIG DC HEGESZTÉS (SZÉNACÉL ROZSDAMENTES ACÉL RÉZ) Csatlakoztassa a hálózati kábelt egy 230V egyfázisú vezetékhez, amelyrıl meggyızıdött, hogy földelt. Helyezze a gázpalackot biztos helyre, és jól rögzítse. Kösse a TIG pisztoly gáztömlıjét a reduktorhoz kövesse a reduktor gyártójának utasítását. Tiszta ARGON hegesztıgáz alkalmazását javasoljuk, 4-8 l/perc mennyiségben. Ref. 4 Pozitív pólus (+) a testkábelhez. Ref. 5 Negatív pólus (-) az AWI pisztoly munkakábeléhez. Ref. 3 Hegesztıáram-állító potméter. Ref. 2 Funkció-választó gomb. Ref. 6 Távirányító aljzat. Ref. 7 Digitális kijelzı (ld. 17. o.). Nyissa ki az AWI pisztoly markolatán található gázszelepet, és gyújtsa a hegesztıívet úgy, hogy az elektróda hegyét a munkadarabra helyezi, majd lassan felemeli 3-4 mm-es magasságra. Az ív kioltásához távolítsa el az elektródát a munkadarabtól; engedje a gázt kiáramlani 6-8mp-ig, hogy az elektródát hőtse és megakadályozza annak korrózióját, majd zárja el a gázszelepet. 13

14 1.TIG/AWI hegesztés A TIG hegesztés egy fúziós eljárás, melynek során elektromos ívet használunk hıforrásként, amely egy wolframelektróda és a hegesztendı test között keletkezik. Ehhez az eljáráshoz semleges hegesztıgázt argont kell használni a varrat korrózióvédelméhez. Az esetleg szükséges hozaganyagnak a hegesztett testanyaghoz alkalmasnak kell lennie (acél, rozsdamentes acél, réz, stb). Pisztoly Áramkábel Hegesztıgáz-vezeték Pálca Wolframelektróda Lerakódás Olvasztott felület Beolvadás Hegesztıgáz Testanyag TIG üzemmódban a hegesztés lehetséges minden hegesztési helyzetben. Továbbá, összehasonlítva más hegesztési eljárásokkal, a hegesztett illesztés mechanikailag ellenállóbb, nehezebben korrodál és mivel kevésbé hevíti át a munkadarabot, kisebb a torzulások esélye is. A hozaganyag nélkül is végezhetı TIG hegesztés szennyezıdéstıl és salaktól mentes, sima és fényes varratot eredményez. Az elektróda kiválasztása és elıkészítése A HEGESZTİÁRAMHOZ VISZONYÍTOTT ELEKTRÓDAÁTMÉRİ elektróda (mm) Hegesztıáram (A) A wolframelektróda hegyét a hegesztıáramnak megfelelıen kell megköszörülni. [ ] Hegesztıáram [ A ] >250 14

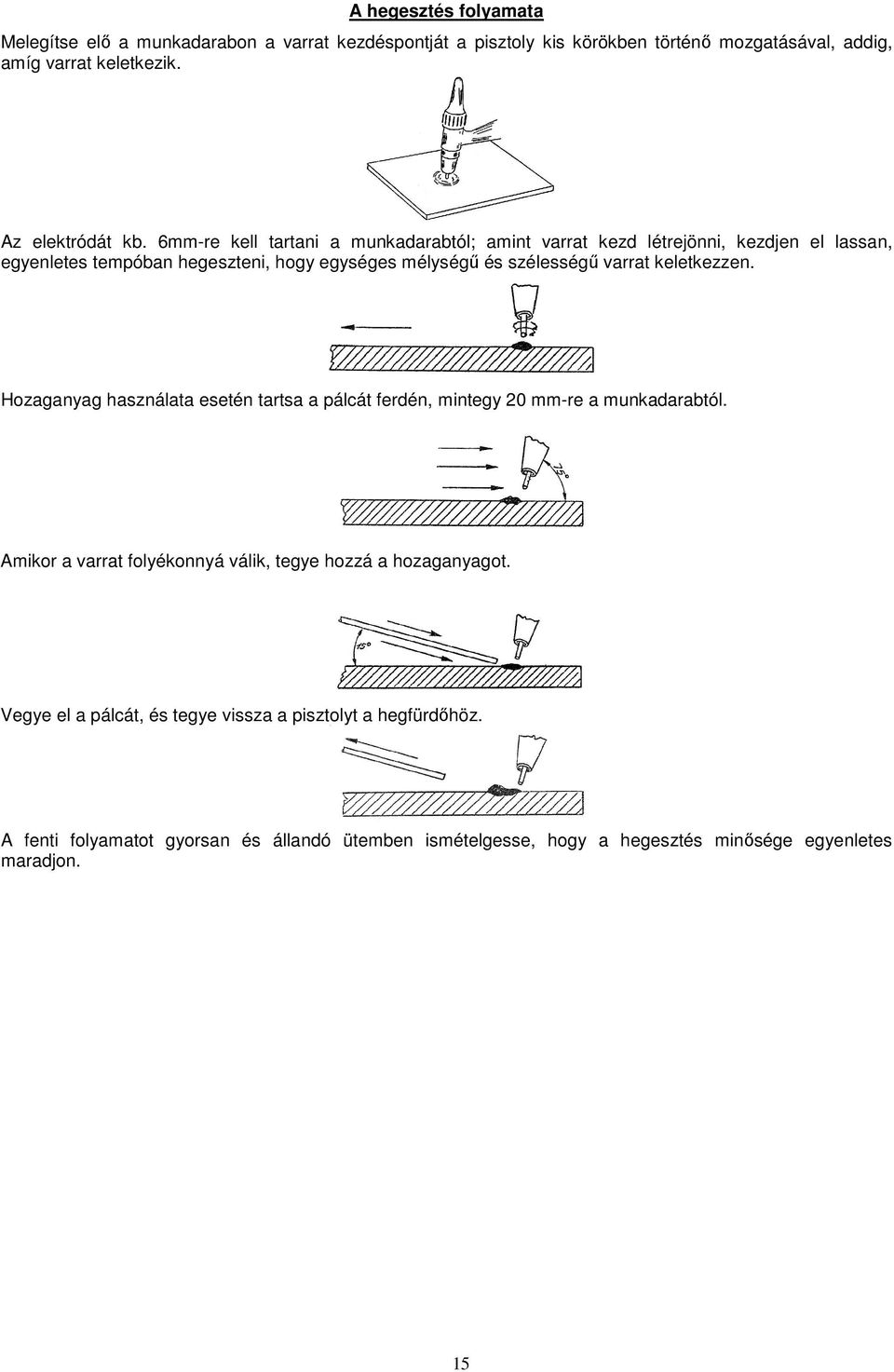

15 A hegesztés folyamata Melegítse elı a munkadarabon a varrat kezdéspontját a pisztoly kis körökben történı mozgatásával, addig, amíg varrat keletkezik. Az elektródát kb. 6mm-re kell tartani a munkadarabtól; amint varrat kezd létrejönni, kezdjen el lassan, egyenletes tempóban hegeszteni, hogy egységes mélységő és szélességő varrat keletkezzen. Hozaganyag használata esetén tartsa a pálcát ferdén, mintegy 20 mm-re a munkadarabtól. Amikor a varrat folyékonnyá válik, tegye hozzá a hozaganyagot. Vegye el a pálcát, és tegye vissza a pisztolyt a hegfürdıhöz. A fenti folyamatot gyorsan és állandó ütemben ismételgesse, hogy a hegesztés minısége egyenletes maradjon. 15

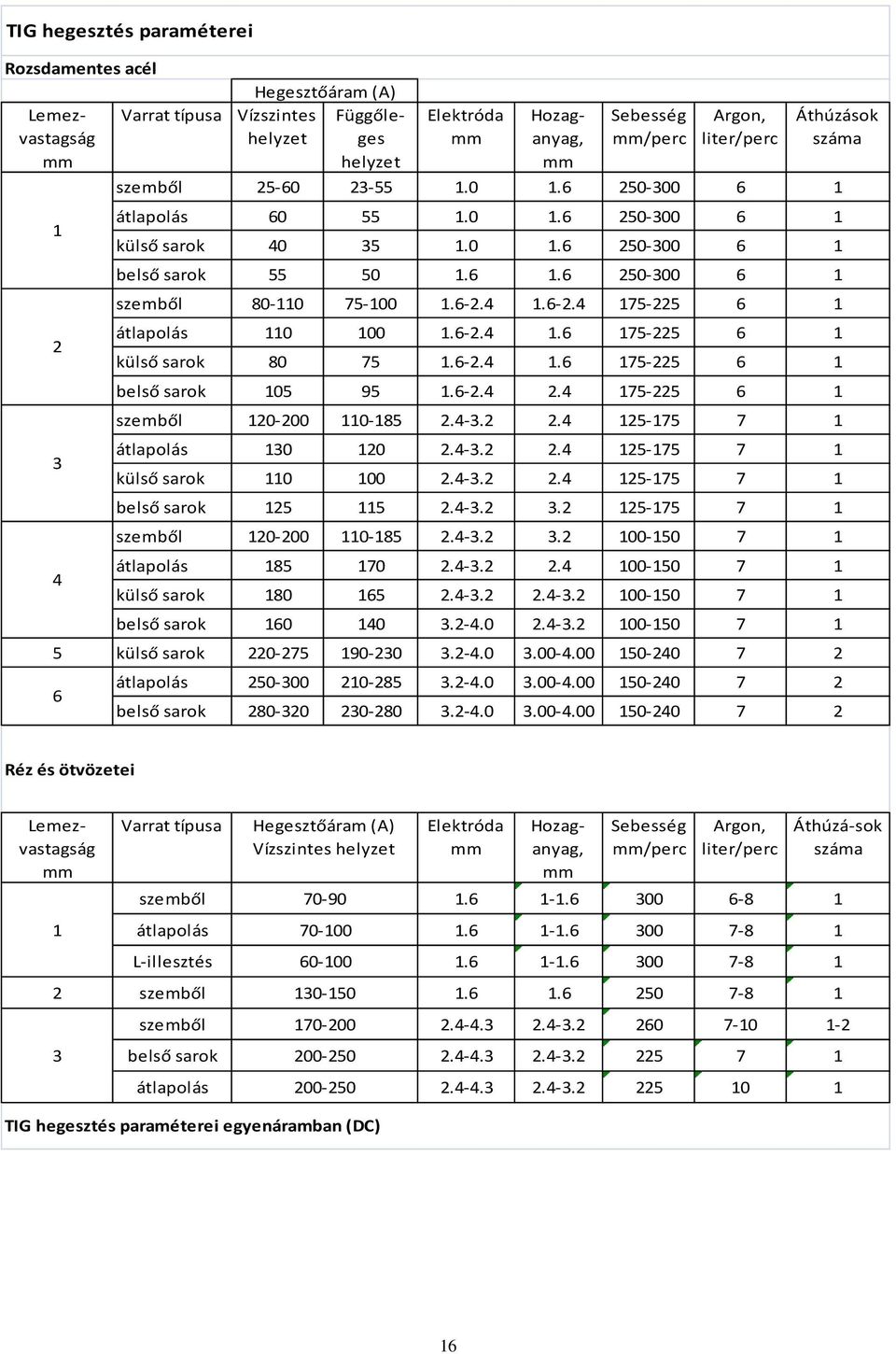

16 TIG hegesztés paraméterei Rozsdamentes acél Lemezvastagság mm Hegesztőáram (A) Varrat típusa Vízszintes Függőleges helyzet helyzet Elektróda mm Hozaganyag, mm Sebesség mm/perc Argon, liter/perc Áthúzások száma szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok külső sarok átlapolás belső sarok Réz és ötvözetei Lemezvastagság mm 1 Varrat típusa Elektróda mm Hozaganyag, mm Sebesség mm/perc Argon, liter/perc Áthúzá-sok száma szemből átlapolás L-illesztés szemből Hegesztőáram (A) Vízszintes helyzet szemből belső sarok átlapolás TIG hegesztés paraméterei egyenáramban (DC) 16

17 2.TIG hegesztés hibajelenségei, megoldások Hiba Lehetséges okok Megoldás 1. Az elektróda elolvad az ív gyújtásakor. 2. Szennyezett hegfürdı. 3. Az elektróda elolvad vagy megég az ív gyújtásakor. 4. A varrat láthatóan feketedik. 5. Instabil az ív. 6. A hegesztıív nem stabilizálódik. 7. Az ív nem egyenletesen gyullad. A. Az elektróda a + aljzathoz van csatlakoztatva. A. Az elektróda beszennyezıdött a hegfürdıtıl. B. A hegesztıgáz levegıvel keveredik. A. Nem jut gáz a hegfürdıhöz. B. A pisztolyban lerakódások vannak. C. Kihasadt gáztömlı. D. A gáz útjában lerakódások vannak. E. Zárt gázszelep. F. A pisztoly szelepe zárva van. G. Túl kicsi az elektróda a hegesztıáramhoz. A. Elégtelen védıgáz-utánpótlás. A. Az elektróda túl nagy az alkalmazott hegesztıáramhoz. A. A testkábel nincs csatlakoztatva a munkadarabhoz, vagy a vezetékek nem a megfelelı pólusba futnak. B. A pisztoly kábelei nem csatlakoznak. C. Hibás gázáramlás, üres palack vagy zárt szelep. A. Az elektróda túl vastag a hegesztıáramhoz. B. Az elektróda nem megfelelı a munkához. C. A gázáramlás túl erıs. D. Nem megfelelı gázt használ. E. Rossz az érintkezés a testcsipesz és a munkadarab közt. A. Kösse az elektródát a - pólushoz. A. Köszörülje újra az elektróda hegyét. B. Ellenırizze a gáztömlıt vagy cseréljen palackot. A. Ellenırizze a gázvezetéket és a palackot. B. Tisztítsa ki a pisztolyt. C. Cserélje ki a gáztömlıt. D. Vegye le a gáztömlıt a pisztolyról, és nagy nyomással fúvassa ki a piszkot. E. Nyissa ki. F. Nyissa ki. G. Csökkentse az áramot, vagy használjon nagyobb elektródát. A. Növelje a gázáramlást vagy ellenırizze a vezetéket. A. Válasszon megfelelı mérető elektródát. (3-as táblázat). A. Szorítsa a testcsipeszt a munkadarabra, és ellenırizze a vezetékek helyes bekötését. B. Tegye a pisztolyt a - csatlakozóba. C. Ellenırizze a gázáramlást, cseréljen palackot vagy nyissa ki a szelepet. A. Válasszon megfelelı elektródát a 3- as táblázatból. B. Válasszon megfelelı elektródát a 4- es táblázatból. C. Állítsa be a helyes gáznyomást. D. Válasszon megfelelı hegesztıgázt a 6-os táblázatból. E. Ellenırizze az érintkezést. 17

18 A DIGITÁLIS KIJELZİ HASZNÁLATA A gép bekapcsoláskor automatikusan a legutoljára alkalmazott eljárást állítja be. A FUNCTION (2) gombbal öt különbözı eljárás közül lehet választani. Ezek: STICK STICK + ARC FORCE LIFT LIFT PULSE 3Hz LIFT PULSE 175Hz BEVONT ELEKTRÓDA (MMA) BEVONT ELEKTRÓDA TÚLÁRAMMAL TIG (AWI) HEGESZTÉS HF GYÚJTÁS NÉLKÜL A kiválasztott eljárás megnevezése megjelenik a KIJELZİN (7). PULZÁLT TIG HEGESZTÉS ALACSONY PULZUSFREKVENCIÁN PULZÁLT TIG HEGESZTÉS MAGAS PULZUSFREKVENCIÁN A (3)-as GOMB segítségével állítsa be a kívánt hegesztıáramot; a beállított érték (amperben) a PREVIEW üzenet után látható a kijelzın. Kezdje el a hegesztést. A PREVIEW felirat átvált WELDING -re, és a kijelzın megjelenı érték a ténylegesen elıállított hegesztıáram.* A bevontelektródás üzemmódban ( STICK és CELL ) állandóan mőködnek a HOT START 1 és az ANTISTICKING 2 funkciók. A lift üzemmód gondoskodik a szabályozatt kikapcsolásról, valamint az ANTISTICKING funkcióról. A pulzált lift üzemmód (alacsony és magas frekvencián) segítségével alacsony árammal, de tökéletes ívstabilitással és korlátozott hıbehatással lehet hegeszteni, így elkerülhetı a munkadarab hıtorzulása. TÁVIRÁNYÍTÓ ÉS PEDÁL A gép alkalmas távirányítóval (vagy pedállal) történı vezérlésre. Ha a távirányító csatlakozója az aljzatban van, a hegesztıáramot a (3)-as gomb helyett a távirányító vagy a pedál szabályozza. A "PREVIEW" jelzés jelenik meg a "REMOTE" üzenet helyén a kijelzın. Hogy a REMOTE funkciót kikapcsolja, távolítsa el a távirányítót vagy a pedált, és nyomja a funkciógombot addig, amíg a "PREVIEW" megjelenik a kijelzın. TÚLMELEGEDÉS Különösen magas környezeti hımérsékletben, nagy igénybevétellel járó hegesztési munkánál elıfordulhat, hogy az OVERLOAD üzenet jelenik meg a kijelzın, ez azt jelenti, hogy az inverter túlmelegedett. A hegesztıáram ilyenkor megszakad. A gép lehőlése után újra a PREVIEW üzenet jelenik meg a kijelzın. *LIFT-PULSE üzemmódban a kijelzı PREVIEW -t mutat, az ampermérı pedig a beállított hegesztıáramot jelzi. TÚLFESZÜLTSÉG Az "OVERVOLTAGE" látható a kijelzın, ha nem megfelelı áramforráshoz csatlakoztatták a gépet (pl. 400Vac). Ellenırizze a vezeték alkalmasságát. KONTRASZTÁLLÍTÁS Különleges fényviszonyok és nagyon magas környezeti hımérséklet esetén elıfordulhat, hogy állítani kell a kijelzı kontrasztján. Kapcsolja be a gépét, és tartsa nyomva a funkciógombot mindaddig, amíg a kontrasztállítás menüponthoz nem ér. A potméter segítségével állítsa be a megfelelı kontrasztot és a funkciógombbal mentse el. 1 Áramerısség, ami alkalmas az elektróda áthevítésére a kezdeti fázisban. 2 Ez a funkció lecsökkenti az áramerısséget, ha letapad az elektróda, nehogy az átforrósodjon. 18

19 HA AZ INVERTER NEM MŐKÖDIK A hegesztıgép nem kapcsol be: ellenırizze a hálózati csatlakozást és a kapcsológomb állását (1). Szabálytalan elektródahegesztés: Ellenırizze az összekötıkábel és a testcsipesz csatlakozását, hogy megfelel-e a használt elektródának. Ellenırizze, hogy a beállított hegesztıáram alkalmas-e az elektródához ill. a hegesztett anyaghoz. Ellenırizze, hogy az elektródák nem nedvesek vagy sérültek-e. Ellenırizze, hogy a munkadarab ne legyen festékes, szennyezett, olajos stb. Ellenırizze, hogy a testcsipesz jól érintkezik-e a testtel. A hegesztıgép nem termel elegendı teljesítményt: Ellenırizze, hogy a hálózati feszültség az üzemeltethetıségi határok között legyen (hegesztés közben is). Ha hosszabbító kábelt alkalmaz, gyızıdjön meg róla, hogy megfelel a 8. oldalon lévı táblázatnak. TIG hegesztésnél: A pisztoly fröcsköl hegesztés közben: Ellenırizze, hogy az összekötı- és a testkábel megfelelıen csatlakozik-e. Ellenırizze, hogy a gázpalack csatlakoztatva van-e, illetve a gázáramlás megfelelı-e. Gyızıdjön meg arról, hogy a munkadarab nem szennyezett vagy olajos-e. Gyızıdjön meg róla, hogy a munkadarab nem tartalmaz olyan ötvözı anyagokat, amelyek nem alkalmasak a hegesztési eljáráshoz. Ellenırizze, hogy a hegesztendı anyagnak megfelelı színjelzéső elektródát használ-e. Ellenırizze, hogy a hegesztıáram nincs-e túl magasra állítva. Túl rövid a bekapcsolási idı: Nézze meg, hogy forog-e a ventilátor. Ellenırizze, hogy a ventilátor akadálytalanul forog-e és a hőtırácson áramlik-e levegı. Gyızıdjön meg arról, hogy a környezet hımérséklete nem túl magas-e. 19

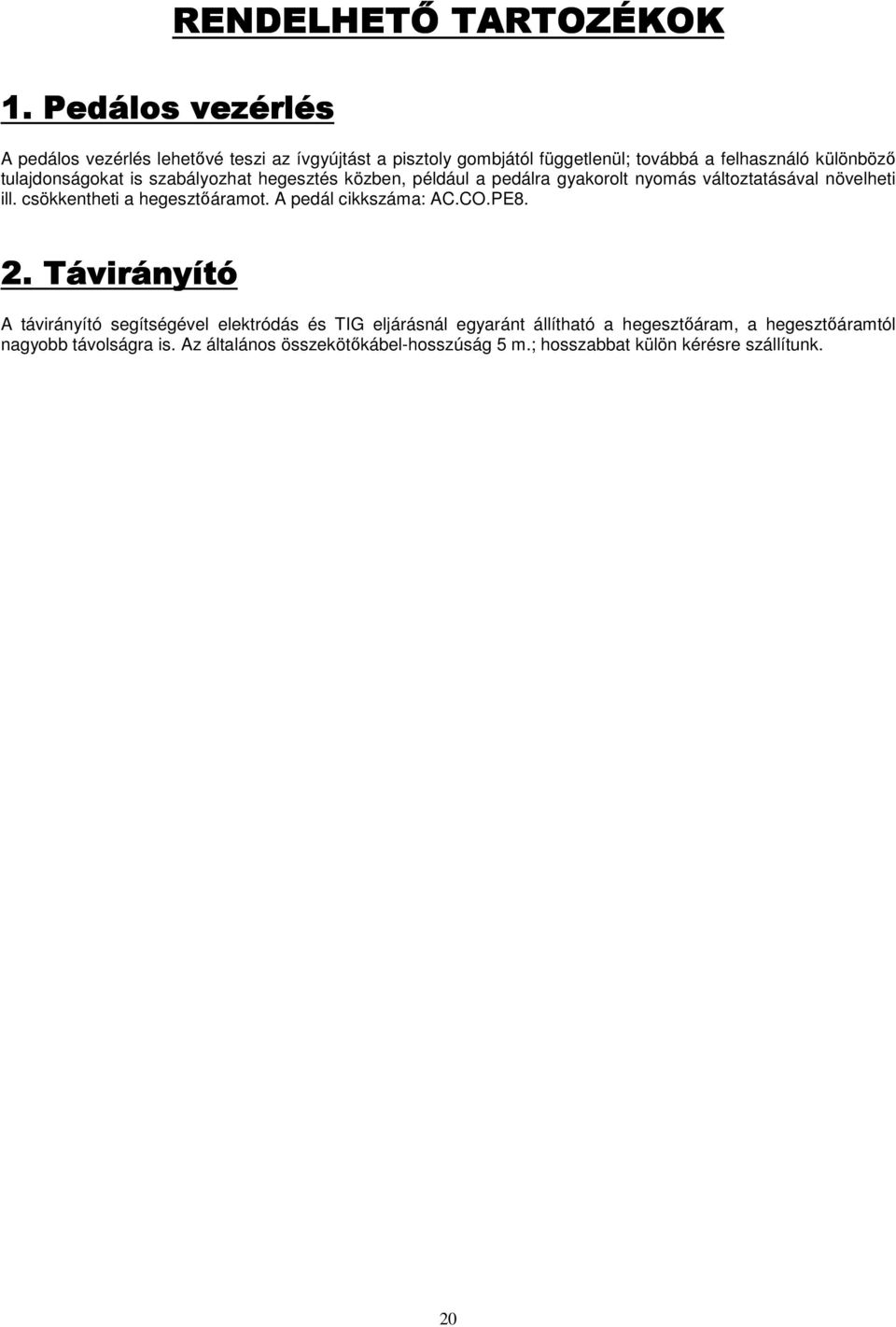

20 1. Pedálos vezérlés RENDELHETİ TARTOZÉKOK A pedálos vezérlés lehetıvé teszi az ívgyújtást a pisztoly gombjától függetlenül; továbbá a felhasználó különbözı tulajdonságokat is szabályozhat hegesztés közben, például a pedálra gyakorolt nyomás változtatásával növelheti ill. csökkentheti a hegesztıáramot. A pedál cikkszáma: AC.CO.PE8. 2. Távirányító A távirányító segítségével elektródás és TIG eljárásnál egyaránt állítható a hegesztıáram, a hegesztıáramtól nagyobb távolságra is. Az általános összekötıkábel-hosszúság 5 m.; hosszabbat külön kérésre szállítunk. 20

21 MŐSZAKI ADATOK TECH-CELL 200 CDi BEKAPCSOLÁSI IDİ TIG DC bekapcsolási idı 200 A 35% TIG hegesztıáram 100%-on 135 A Bevontelektródás bekapcsolási idı 170 A 60% MMA hegesztıáram 100%-on 125 A INVERTER Hálózati feszültség Vac * Frekvencia 50/60Hz Üresjárati feszültség 85 V Felvett teljesítmény MMA (100%) 5.3 KW Felvett teljesítmény TIG (100%) 4,2 KW Ívfeszültség MMA 20,2 26,8V Ívfeszültség TIG 10,2 18,0V Max. felvett áramerısség 23 A Biztosíték 16 A lomha Teljesítménytényezı 0,99 Védelmi fokozat IP 23 S Szigetelési osztály F Üzemi hımérséklet -10 C+40 C Méret (mm) 285x180x220 Tömeg 9.3 Kg FUNKCIÓK MMA hegesztıáram A TIG DC hegesztıáram A Hot start AUTOMATIKUS Arc force AUTOMATIKUS Antisticking AUTOMATIKUS Cellulóz elektródás hegesztás ÁLLÍTHATÓ Ívgyújtás típusa LIFT Pulzálás VAN Pulzusfrekvencia 3 vagy 175 HZ Pulzált bekapcsolási idı 50% MEGJ: A gyártó fenntartja magának a jogot, hogy a mőszaki jellemzıkön további értesítés nélkül változtasson. A gyártó nem vállal felelısséget semmiféle személyi vagy anyagi kárért, amely a gép nem rendeltetésszerő használatából ered. *A táblázat értékei 230V hálózati feszültség mellett értendık. 21

22 TECH-CELL 200 Cdi KAPCSOLÁSI RAJZ 22

23 A TÁVIRÁNYÍTÓ BEKÖTÉSE Távirányító - csatlakozó 23

24 ALKATRÉSZLISTA N. Code Descrizione Megnevezés 1 TECH-CELL 200 CDi TECH-CELL 200 CDi 2 Y.DD.COPE XX COPERCHIO CON MANIGLIA BURKOLAT FOGANTYÚVAL 3 Y.DD.MANO XX MANOPOLA Ø 15 COMPLETA POTMÉTER Ø15 5 MMCD00300 DINSE 50 HEGESZTİDUGÓ DINSE 50 6 PFON XX PIASTRA DI FONDO ALAPLAP 7 CABL XX ATTACCO COMANDO A DISTANZA TÁVIRÁNYÍTÓ ALJZAT 8 MEYB00600 INTERRUTORE KI/BE KAPCSOLÓ 9 SC.ING3F1.00.XX.XX SCHEDA INGRESSO PCB 10 MMVV00700 VENTILATORE VENTILÁTOR 11 MMTVG00205 PROTEGGIDITA SZELLİZİ/HŐTİRÁCS 12 CAVO XX CAVO ALIMENTAZIONE HÁLÓZATI KÁBEL CSATLAKOZÓVAL 13 MEER00400 FILTRO EMI EMI FILTER 14 GR.GINV8PFC.XX.XX INVERTER GRUPPO DI POTENZA INVERTER 15 SC.CONTLSM.00.XX.XX SCHEDA CONTROLLO VEZÉRLİ PGB 16 MMAG00100 CORNICE PLASTICA MŐANYAG KERET 17 MISS00004 SCATOLA CARTONE KARTONDOBOZ 18 MERPB100K POTENZIOMETRO POTMÉTER 6 PFON XX Dettaglio piastra di fondo Alaplap alkatrészei 62 DISSIPATORE DIODI HŐTİBORDA DIÓDÁKKAL 63 DIODI DI USCITA KIMENETI DIÓDÁK 64 INDUTTANZA FOJTÁS 65 TRASFORMATORE TRANSZFORMÁTOR 66 TRASFORMATORE AUSILIARE SEGÉDTRANSZFORMÁTOR 24

25 TECH-CELL 200 CDi 25

26 A terméket hasznos élettartama végén nem szabad háztartási hulladékként kezelni, kizárólag az erre alkalmas győjtıhelyeken lehet eldobni. A TEC.LA SRL RAEE (elektronikus berendezések égéstermékei) minısítését az ecor'it végzi. 26

27 27

28 SOTOX KFT MISKOLC, SZENTPÉTERI KAPU 66. Telefon : Telefax : info@sotox.hu 28
