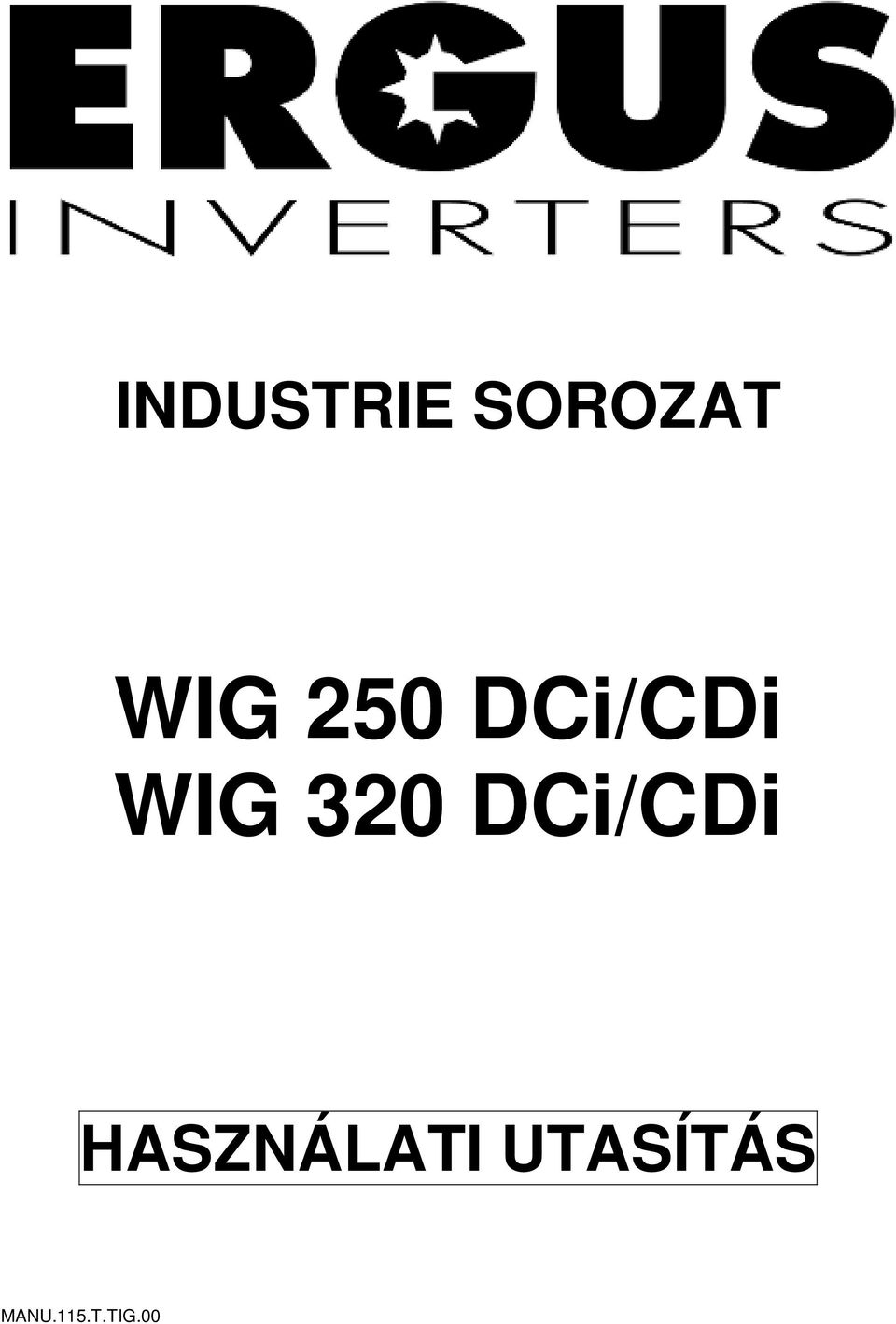

1 INDUSTRIE SOROZAT WIG 250 DCi/CDi WIG 320 DCi/CDi HASZNÁLATI UTASÍTÁS MANU.115.T.TIG.00

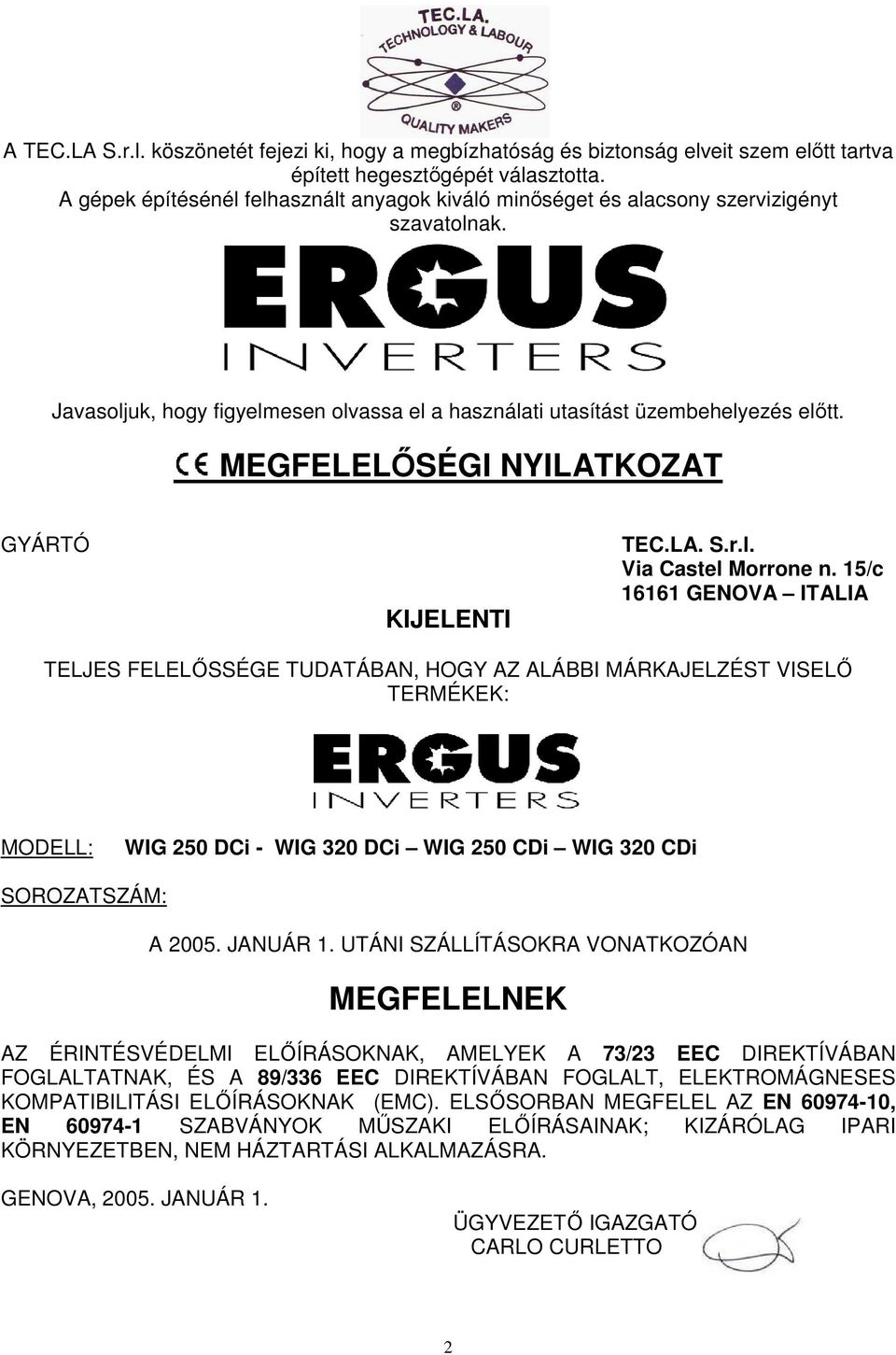

2 A TEC.LA S.r.l. köszönetét fejezi ki, hogy a megbízhatóság és biztonság elveit szem elıtt tartva épített hegesztıgépét választotta. A gépek építésénél felhasznált anyagok kiváló minıséget és alacsony szervizigényt szavatolnak. Javasoljuk, hogy figyelmesen olvassa el a használati utasítást üzembehelyezés elıtt. MEGFELELİSÉGI NYILATKOZAT GYÁRTÓ KIJELENTI TEC.LA. S.r.l. Via Castel Morrone n. 15/c GENOVA ITALIA TELJES FELELİSSÉGE TUDATÁBAN, HOGY AZ ALÁBBI MÁRKAJELZÉST VISELİ TERMÉKEK: MODELL: WIG 250 DCi - WIG 320 DCi WIG 250 CDi WIG 320 CDi SOROZATSZÁM: A JANUÁR 1. UTÁNI SZÁLLÍTÁSOKRA VONATKOZÓAN MEGFELELNEK AZ ÉRINTÉSVÉDELMI ELİÍRÁSOKNAK, AMELYEK A 73/23 EEC DIREKTÍVÁBAN FOGLALTATNAK, ÉS A 89/336 EEC DIREKTÍVÁBAN FOGLALT, ELEKTROMÁGNESES KOMPATIBILITÁSI ELİÍRÁSOKNAK (EMC). ELSİSORBAN MEGFELEL AZ EN , EN SZABVÁNYOK MŐSZAKI ELİÍRÁSAINAK; KIZÁRÓLAG IPARI KÖRNYEZETBEN, NEM HÁZTARTÁSI ALKALMAZÁSRA. GENOVA, JANUÁR 1. ÜGYVEZETİ IGAZGATÓ CARLO CURLETTO 2

3 Nagyra becsült Vásárlónk! Abban a reményben üdvözöljük az ERGUS felhasználók családjában, hogy termékünkkel maradéktalanul meg lesz elégedve, egyszersmind tájékoztatjuk, hogy az ERGUS márkajelzéső berendezések ISO 9000:2001 minısítéssel rendelkeznek, amely magasfokú megbízhatóságot és minıséget garantál. TARTALOMJEGYZÉK ÁLTALÁNOS BIZTONSÁGI TUDNIVALÓK... 5 A HEGESZTİÁRAMFORRÁS LEÍRÁSA A készülék elhelyezése A csomagban található tartozékok Az elılap kezelıszervei... 8 ÜZEMBEHELYEZÉS ÉS HASZNÁLAT A GÉP ÜZEMELTETÉSE MMA HEGESZTÉSNÉL Elektródahegesztés Elektródahegesztés jellemzı hibajelenségei A GÉP ÜZEMELTETÉSE TIG HF MÓDBAN TIG (AWI) hegesztés TIG HEGESZTÉS HIBAJELENSÉGEI, MEGOLDÁSOK A DIGITÁLIS KIJELZİ HASZNÁLATA A hegesztési paraméterek beállítása Pulzálás A hegesztési eljárás kiválasztása A memória programozása Távirányító és pedál Túlmelegedés Antisticking - letapadásgátlás HA AZ INVERTER NEM MŐKÖDIK

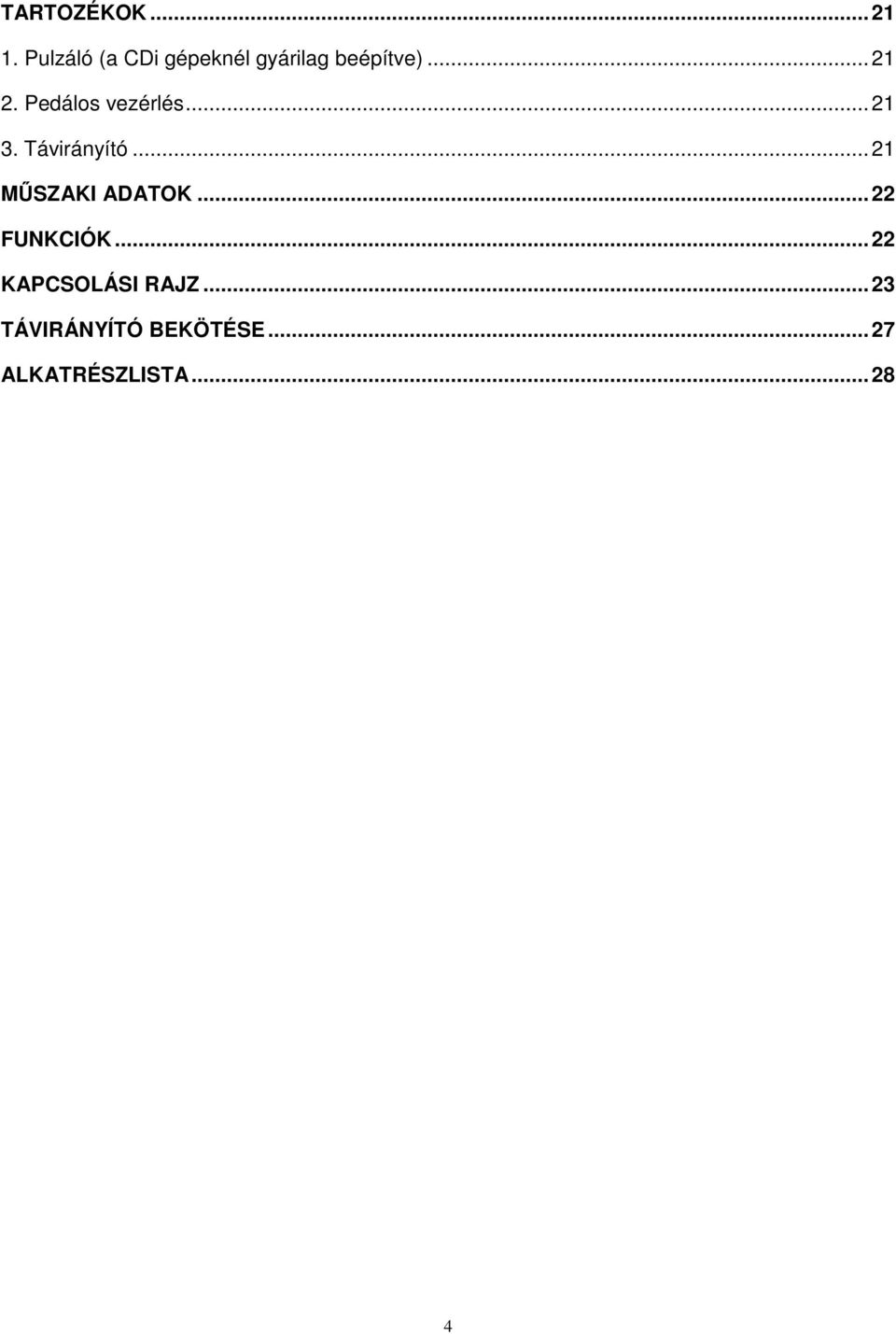

4 TARTOZÉKOK Pulzáló (a CDi gépeknél gyárilag beépítve) Pedálos vezérlés Távirányító MŐSZAKI ADATOK FUNKCIÓK KAPCSOLÁSI RAJZ TÁVIRÁNYÍTÓ BEKÖTÉSE ALKATRÉSZLISTA

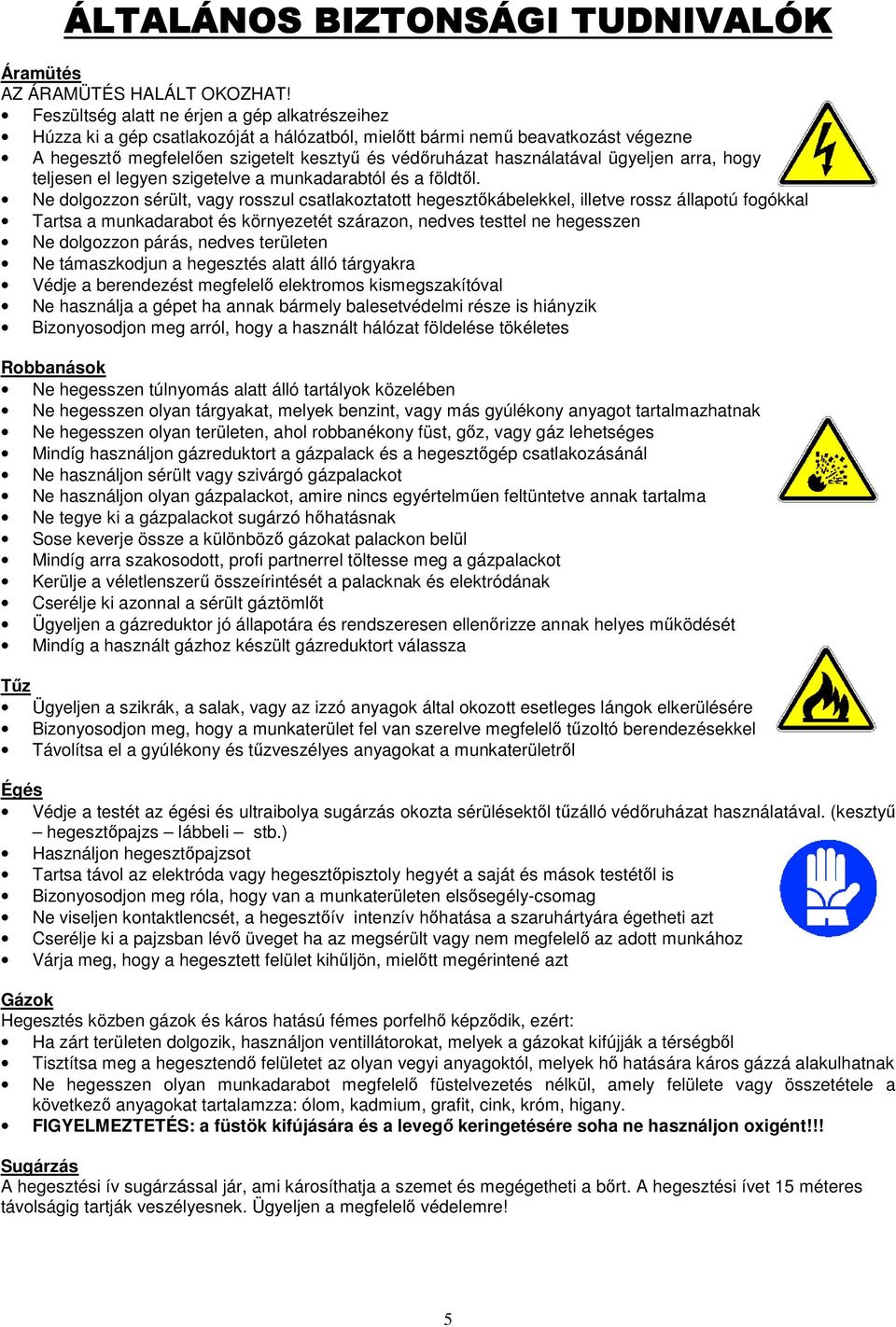

5 ÁLTALÁNOS BIZTONSÁGI TUDNIVALÓK Áramütés AZ ÁRAMÜTÉS HALÁLT OKOZHAT! Feszültség alatt ne érjen a gép alkatrészeihez Húzza ki a gép csatlakozóját a hálózatból, mielıtt bármi nemő beavatkozást végezne A hegesztı megfelelıen szigetelt kesztyő és védıruházat használatával ügyeljen arra, hogy teljesen el legyen szigetelve a munkadarabtól és a földtıl. Ne dolgozzon sérült, vagy rosszul csatlakoztatott hegesztıkábelekkel, illetve rossz állapotú fogókkal Tartsa a munkadarabot és környezetét szárazon, nedves testtel ne hegesszen Ne dolgozzon párás, nedves területen Ne támaszkodjun a hegesztés alatt álló tárgyakra Védje a berendezést megfelelı elektromos kismegszakítóval Ne használja a gépet ha annak bármely balesetvédelmi része is hiányzik Bizonyosodjon meg arról, hogy a használt hálózat földelése tökéletes Robbanások Ne hegesszen túlnyomás alatt álló tartályok közelében Ne hegesszen olyan tárgyakat, melyek benzint, vagy más gyúlékony anyagot tartalmazhatnak Ne hegesszen olyan területen, ahol robbanékony füst, gız, vagy gáz lehetséges Mindíg használjon gázreduktort a gázpalack és a hegesztıgép csatlakozásánál Ne használjon sérült vagy szivárgó gázpalackot Ne használjon olyan gázpalackot, amire nincs egyértelmően feltüntetve annak tartalma Ne tegye ki a gázpalackot sugárzó hıhatásnak Sose keverje össze a különbözı gázokat palackon belül Mindíg arra szakosodott, profi partnerrel töltesse meg a gázpalackot Kerülje a véletlenszerő összeírintését a palacknak és elektródának Cserélje ki azonnal a sérült gáztömlıt Ügyeljen a gázreduktor jó állapotára és rendszeresen ellenırizze annak helyes mőködését Mindíg a használt gázhoz készült gázreduktort válassza Tőz Ügyeljen a szikrák, a salak, vagy az izzó anyagok által okozott esetleges lángok elkerülésére Bizonyosodjon meg, hogy a munkaterület fel van szerelve megfelelı tőzoltó berendezésekkel Távolítsa el a gyúlékony és tőzveszélyes anyagokat a munkaterületrıl Égés Védje a testét az égési és ultraibolya sugárzás okozta sérülésektıl tőzálló védıruházat használatával. (kesztyő hegesztıpajzs lábbeli stb.) Használjon hegesztıpajzsot Tartsa távol az elektróda vagy hegesztıpisztoly hegyét a saját és mások testétıl is Bizonyosodjon meg róla, hogy van a munkaterületen elsısegély-csomag Ne viseljen kontaktlencsét, a hegesztıív intenzív hıhatása a szaruhártyára égetheti azt Cserélje ki a pajzsban lévı üveget ha az megsérült vagy nem megfelelı az adott munkához Várja meg, hogy a hegesztett felület kihőljön, mielıtt megérintené azt Gázok Hegesztés közben gázok és káros hatású fémes porfelhı képzıdik, ezért: Ha zárt területen dolgozik, használjon ventillátorokat, melyek a gázokat kifújják a térségbıl Tisztítsa meg a hegesztendı felületet az olyan vegyi anyagoktól, melyek hı hatására káros gázzá alakulhatnak Ne hegesszen olyan munkadarabot megfelelı füstelvezetés nélkül, amely felülete vagy összetétele a következı anyagokat tartalamzza: ólom, kadmium, grafit, cink, króm, higany. FIGYELMEZTETÉS: a füstök kifújására és a levegı keringetésére soha ne használjon oxigént!!! Sugárzás A hegesztési ív sugárzással jár, ami károsíthatja a szemet és megégetheti a bırt. A hegesztési ívet 15 méteres távolságig tartják veszélyesnek. Ügyeljen a megfelelı védelemre! 5

6 Zaj A hegesztési ív nem haladja meg a 80db zajszintet, megfelel az erre vonatkozó hatályos törvényeknek. Használjon fülvédıt vagy füldugót a kicsi, zárt helyen, vagy fejhez közel végzett munkák esetén, a halláskárosodás elkerülése végett. Elektromágneses hatások Ez a hegesztıberendezés megfelel az elektromágneses hatásokra vonatkozó törvényeknek és szabályoknak, és ipari környezetben történı használatra alkalmas. Mindemellett meg kell tenni a szükséges óvintézkedéseket, ha az elektromágnesesség hatással lehet a következıkre: Adat továbbításra szolgáló rendszerek Kommunikációs berendezések Kapcsolótáblák Biztonsági berendezések Mérı és hitelesítı eszközök Szívritmus-szabályzóval (pacemaker) élı emberek A magas feszültség vagy frekvencia következtében létrejövı mágneses terek megzavarhatják a szívritmusszabályzót. A szívritmus-szabályzóval élık konzultáljanak az orvosukkal, mielıtt használatba vennék a hegesztıgépet, vagy mielıtt olyan területen dolgoznának, ahol ilyet alkalmaznak. Mozgatható részek Minden védelemre szolgáló burkolatot és géptartozékot tartson a helyén Tartsa a kezét, haját és ruházatát távol a mozgó részektıl (ventillátor,huzal elıtoló MIG-nél). VESZÉLYT JELZİ TÁBLÁK EXPLOSIVE MATERIAL INFLAMMABLE MATERIAL GENERIC DANGER DANGEROUS ELECTRICAL TENSION POISONOUS SUBSTANCES BLINDING BALESET- ÉS MUNKAVÉDELMI JELZÉSEK SAFETY FOOTWEAR REQUIRED BODY PROTECTION REQUIRED PROTECTIVE GLOVES REQUIRED EYE PROTECTION REQUIRED HEARING PROTECTION REQUIRED EXTINGUISHER FIRST AID 6

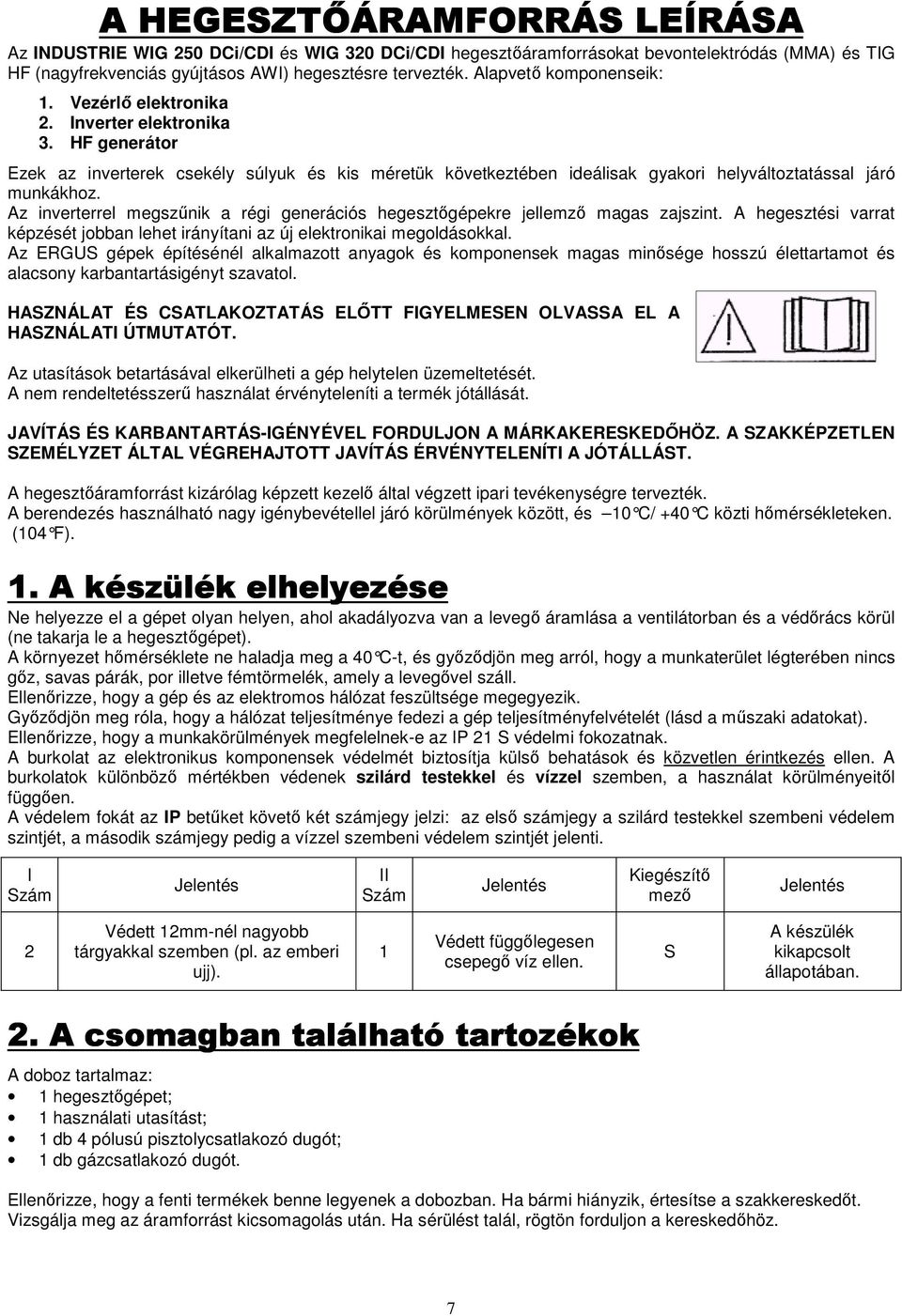

7 A HEGESZTİÁRAMFORRÁS LEÍRÁSA Az INDUSTRIE WIG 250 DCi/CDI és WIG 320 DCi/CDI hegesztıáramforrásokat bevontelektródás (MMA) és TIG HF (nagyfrekvenciás gyújtásos AWI) hegesztésre tervezték. Alapvetı komponenseik: 1. Vezérlı elektronika 2. Inverter elektronika 3. HF generátor Ezek az inverterek csekély súlyuk és kis méretük következtében ideálisak gyakori helyváltoztatással járó munkákhoz. Az inverterrel megszőnik a régi generációs hegesztıgépekre jellemzı magas zajszint. A hegesztési varrat képzését jobban lehet irányítani az új elektronikai megoldásokkal. Az ERGUS gépek építésénél alkalmazott anyagok és komponensek magas minısége hosszú élettartamot és alacsony karbantartásigényt szavatol. HASZNÁLAT ÉS CSATLAKOZTATÁS ELİTT FIGYELMESEN OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. Az utasítások betartásával elkerülheti a gép helytelen üzemeltetését. A nem rendeltetésszerő használat érvényteleníti a termék jótállását. JAVÍTÁS ÉS KARBANTARTÁS-IGÉNYÉVEL FORDULJON A MÁRKAKERESKEDİHÖZ. A SZAKKÉPZETLEN SZEMÉLYZET ÁLTAL VÉGREHAJTOTT JAVÍTÁS ÉRVÉNYTELENÍTI A JÓTÁLLÁST. A hegesztıáramforrást kizárólag képzett kezelı által végzett ipari tevékenységre tervezték. A berendezés használható nagy igénybevétellel járó körülmények között, és 10 C/ +40 C közti h ımérsékleteken. (104 F). 1. A készülék elhelyezése Ne helyezze el a gépet olyan helyen, ahol akadályozva van a levegı áramlása a ventilátorban és a védırács körül (ne takarja le a hegesztıgépet). A környezet hımérséklete ne haladja meg a 40 C-t, és gyızıdjön meg arról, hogy a munkaterület légterében nincs gız, savas párák, por illetve fémtörmelék, amely a levegıvel száll. Ellenırizze, hogy a gép és az elektromos hálózat feszültsége megegyezik. Gyızıdjön meg róla, hogy a hálózat teljesítménye fedezi a gép teljesítményfelvételét (lásd a mőszaki adatokat). Ellenırizze, hogy a munkakörülmények megfelelnek-e az IP 21 S védelmi fokozatnak. A burkolat az elektronikus komponensek védelmét biztosítja külsı behatások és közvetlen érintkezés ellen. A burkolatok különbözı mértékben védenek szilárd testekkel és vízzel szemben, a használat körülményeitıl függıen. A védelem fokát az IP betőket követı két számjegy jelzi: az elsı számjegy a szilárd testekkel szembeni védelem szintjét, a második számjegy pedig a vízzel szembeni védelem szintjét jelenti. I Szám Jelentés II Szám Jelentés Kiegészítı mezı Jelentés 2 Védett 12mm-nél nagyobb tárgyakkal szemben (pl. az emberi ujj). 1 Védett függılegesen csepegı víz ellen. S A készülék kikapcsolt állapotában. 2. A csomagban található tartozékok A doboz tartalmaz: 1 hegesztıgépet; 1 használati utasítást; 1 db 4 pólusú pisztolycsatlakozó dugót; 1 db gázcsatlakozó dugót. Ellenırizze, hogy a fenti termékek benne legyenek a dobozban. Ha bármi hiányzik, értesítse a szakkereskedıt. Vizsgálja meg az áramforrást kicsomagolás után. Ha sérülést talál, rögtön forduljon a kereskedıhöz. 7

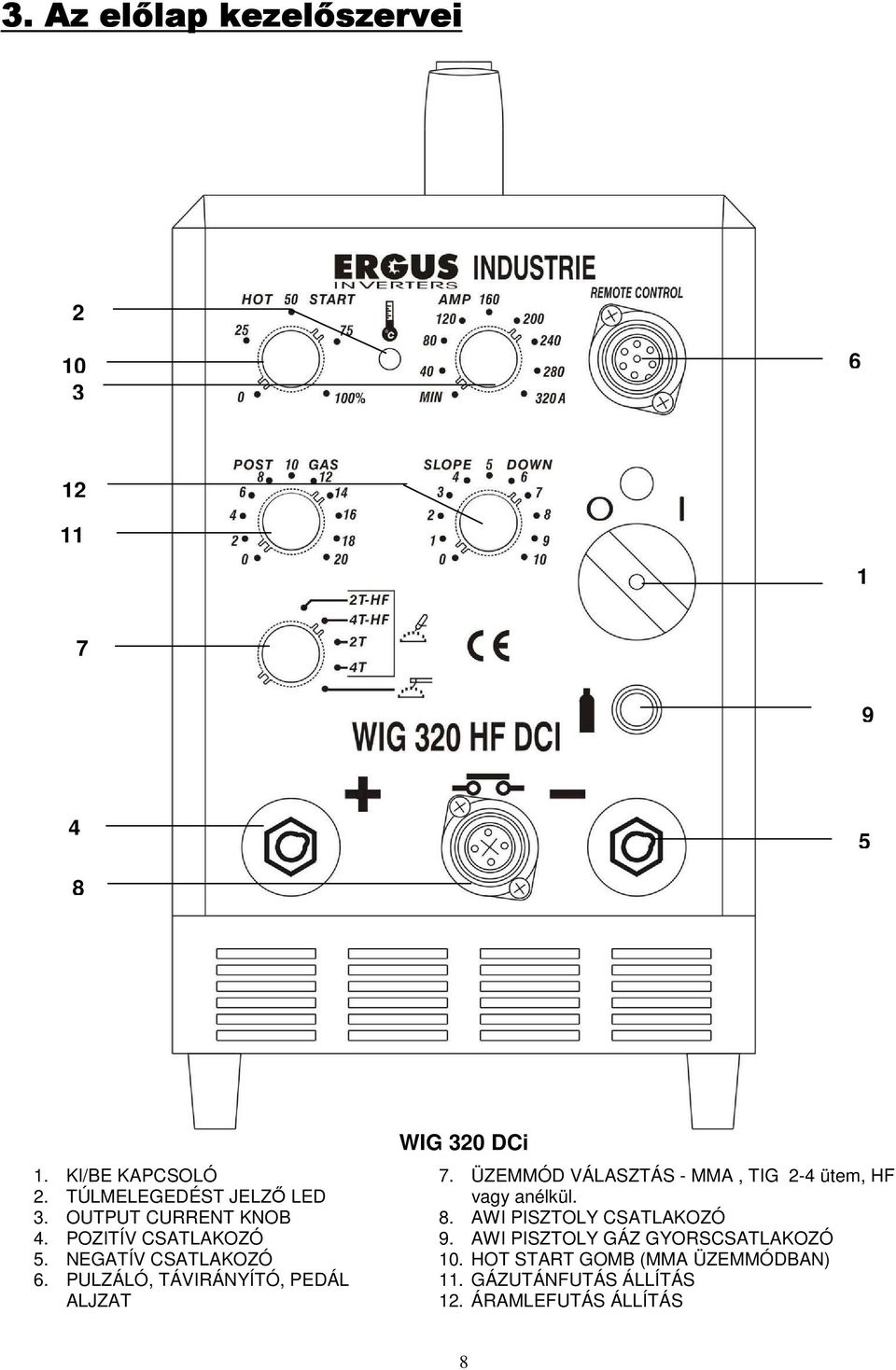

8 3. Az elılap kezelıszervei KI/BE KAPCSOLÓ 2. TÚLMELEGEDÉST JELZİ LED 3. OUTPUT CURRENT KNOB 4. POZITÍV CSATLAKOZÓ 5. NEGATÍV CSATLAKOZÓ 6. PULZÁLÓ, TÁVIRÁNYÍTÓ, PEDÁL ALJZAT WIG 320 DCi 7. ÜZEMMÓD VÁLASZTÁS - MMA, TIG 2-4 ütem, HF vagy anélkül. 8. AWI PISZTOLY CSATLAKOZÓ 9. AWI PISZTOLY GÁZ GYORSCSATLAKOZÓ 10. HOT START GOMB (MMA ÜZEMMÓDBAN) 11. GÁZUTÁNFUTÁS ÁLLÍTÁS 12. ÁRAMLEFUTÁS ÁLLÍTÁS 8

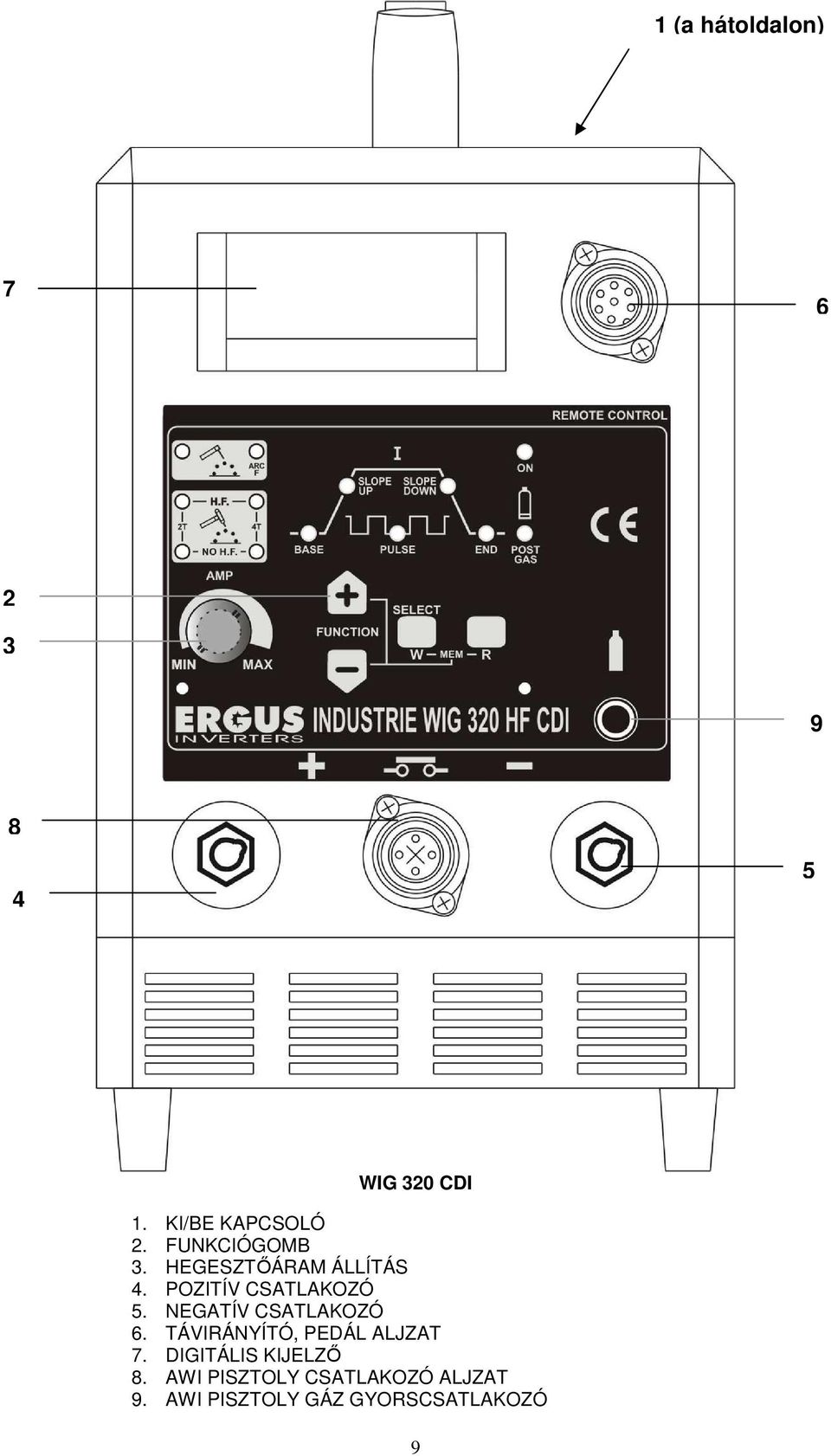

9 1 (a hátoldalon) WIG 320 CDI 1. KI/BE KAPCSOLÓ 2. FUNKCIÓGOMB 3. HEGESZTİÁRAM ÁLLÍTÁS 4. POZITÍV CSATLAKOZÓ 5. NEGATÍV CSATLAKOZÓ 6. TÁVIRÁNYÍTÓ, PEDÁL ALJZAT 7. DIGITÁLIS KIJELZİ 8. AWI PISZTOLY CSATLAKOZÓ ALJZAT 9. AWI PISZTOLY GÁZ GYORSCSATLAKOZÓ 9

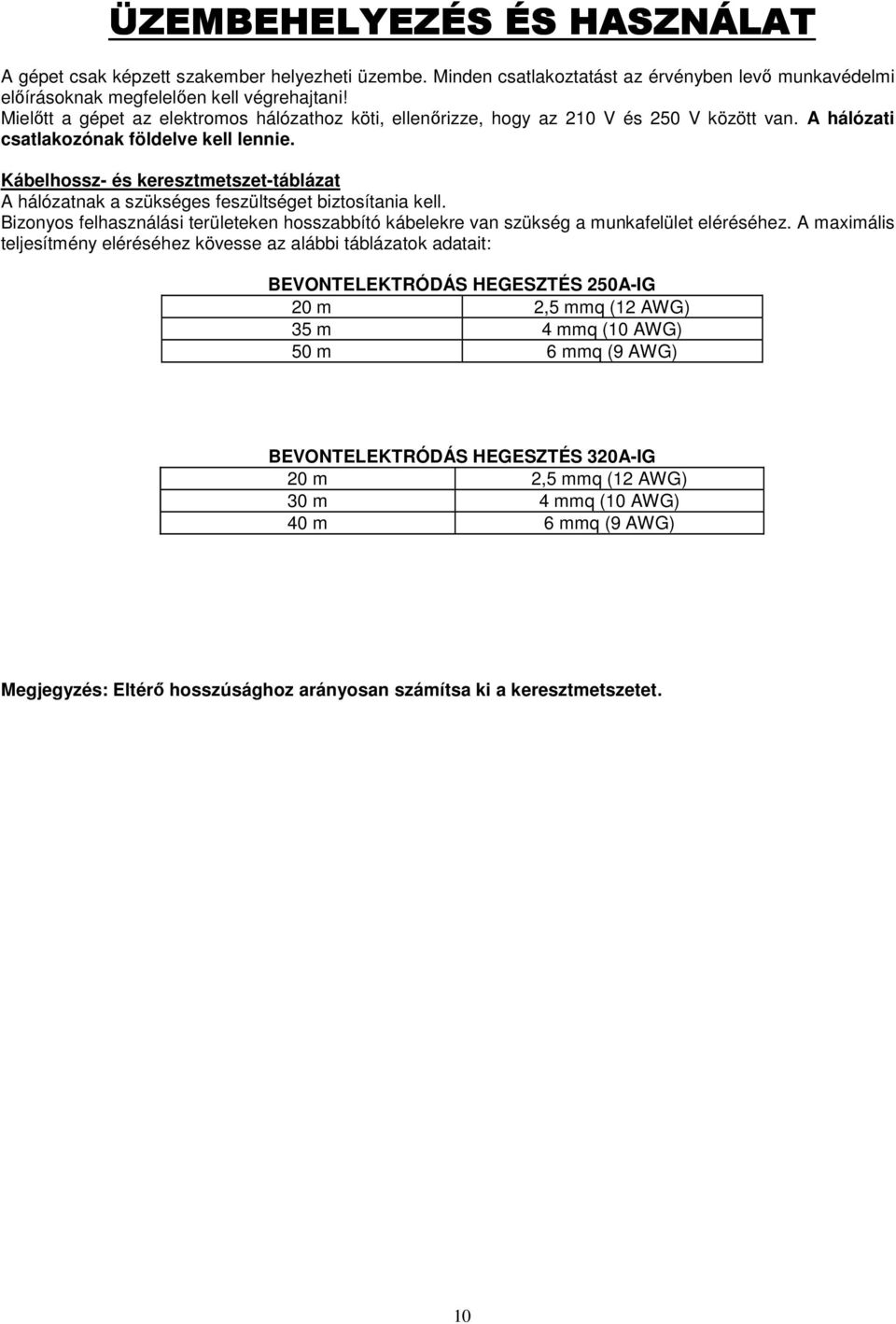

10 ÜZEMBEHELYEZÉS ÉS HASZNÁLAT A gépet csak képzett szakember helyezheti üzembe. Minden csatlakoztatást az érvényben levı munkavédelmi elıírásoknak megfelelıen kell végrehajtani! Mielıtt a gépet az elektromos hálózathoz köti, ellenırizze, hogy az 210 V és 250 V között van. A hálózati csatlakozónak földelve kell lennie. Kábelhossz- és keresztmetszet-táblázat A hálózatnak a szükséges feszültséget biztosítania kell. Bizonyos felhasználási területeken hosszabbító kábelekre van szükség a munkafelület eléréséhez. A maximális teljesítmény eléréséhez kövesse az alábbi táblázatok adatait: BEVONTELEKTRÓDÁS HEGESZTÉS 250A-IG 20 m 2,5 mmq (12 AWG) 35 m 4 mmq (10 AWG) 50 m 6 mmq (9 AWG) BEVONTELEKTRÓDÁS HEGESZTÉS 320A-IG 20 m 2,5 mmq (12 AWG) 30 m 4 mmq (10 AWG) 40 m 6 mmq (9 AWG) Megjegyzés: Eltérı hosszúsághoz arányosan számítsa ki a keresztmetszetet. 10

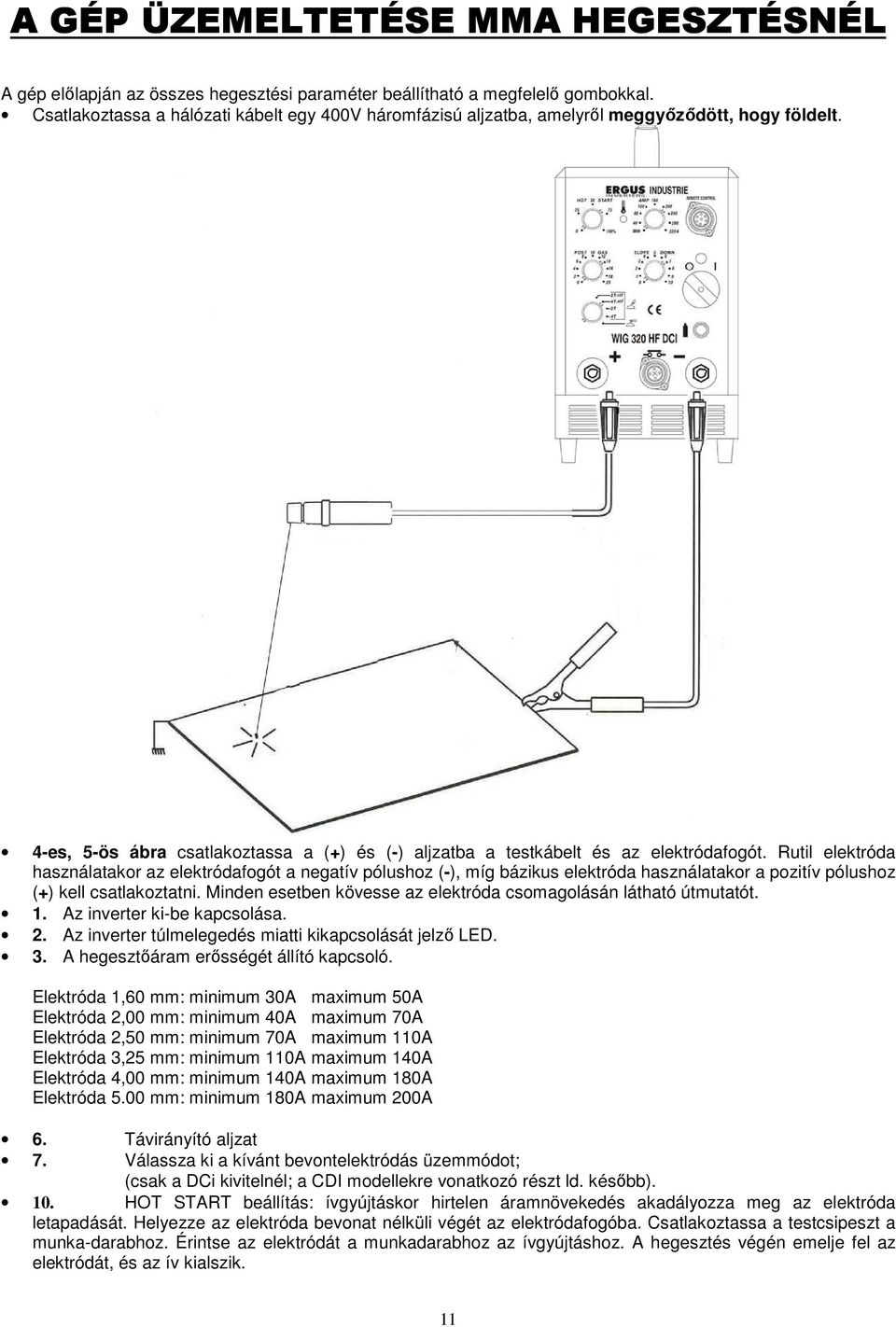

11 A GÉP ÜZEMELTETÉSE MMA HEGESZTÉSNÉL A gép elılapján az összes hegesztési paraméter beállítható a megfelelı gombokkal. Csatlakoztassa a hálózati kábelt egy 400V háromfázisú aljzatba, amelyrıl meggyızıdött, hogy földelt. 4-es, 5-ös ábra csatlakoztassa a (+) és (-) aljzatba a testkábelt és az elektródafogót. Rutil elektróda használatakor az elektródafogót a negatív pólushoz (-), míg bázikus elektróda használatakor a pozitív pólushoz (+) kell csatlakoztatni. Minden esetben kövesse az elektróda csomagolásán látható útmutatót. 1. Az inverter ki-be kapcsolása. 2. Az inverter túlmelegedés miatti kikapcsolását jelzı LED. 3. A hegesztıáram erısségét állító kapcsoló. Elektróda 1,60 mm: minimum 30A maximum 50A Elektróda 2,00 mm: minimum 40A maximum 70A Elektróda 2,50 mm: minimum 70A maximum 110A Elektróda 3,25 mm: minimum 110A maximum 140A Elektróda 4,00 mm: minimum 140A maximum 180A Elektróda 5.00 mm: minimum 180A maximum 200A 6. Távirányító aljzat 7. Válassza ki a kívánt bevontelektródás üzemmódot; (csak a DCi kivitelnél; a CDI modellekre vonatkozó részt ld. késıbb). 10. HOT START beállítás: ívgyújtáskor hirtelen áramnövekedés akadályozza meg az elektróda letapadását. Helyezze az elektróda bevonat nélküli végét az elektródafogóba. Csatlakoztassa a testcsipeszt a munka-darabhoz. Érintse az elektródát a munkadarabhoz az ívgyújtáshoz. A hegesztés végén emelje fel az elektródát, és az ív kialszik. 11

12 1. Elektródahegesztés A bevont elektródás ívhegesztés egy fúziós eljárás, amely egy elektromos ívet használ hıforrásként. Ez az ív a bevont elektróda és a munkadarab végpontjai között képzıdik. Az ív által keltett hı megolvasztja a munkaanyagot, a pálcát és a bevonat egy részét. A bevonat fennmaradó része füst formájában távozik, felhıt képez, amely a levegıoxidáló hatásától védi a hegesztıvarratot. A bevonatnak az a része, amely beolvad a hegfürdıbe, kicsapódik a fémen, a felszínre szivárogva salakot képez, amely a hegesztıvarratra korrózióvédı hatást fejt ki. Az eljárás minden hegesztési helyzetben kivitelezhetı. HEGESZTÉSI POZÍCIÓK Alapvetıen 4 hegesztési helyzetet különböztetünk meg: Felületi: az elektródát felülrıl alkalmazzák, és a hegesztendı darabok vízszintesen helyezkednek el egymáshoz képest. Szembıl: az elektródát vízszintesen alkalmazzuk, és a hegesztendı darabok egymás alatt függıleges irányban helyezkednek el. Függıleges: az elektróda függıleges irányban halad, és a hegesztendı darabok szintén függılegesen helyezkednek el. Kétféle irányt különböztetünk meg: függıleges emelkedı: az elektróda felfelé mozog; függıleges ereszkedı: az elektróda lefelé mozog. EMELKEDİ ERESZKEDİ 12

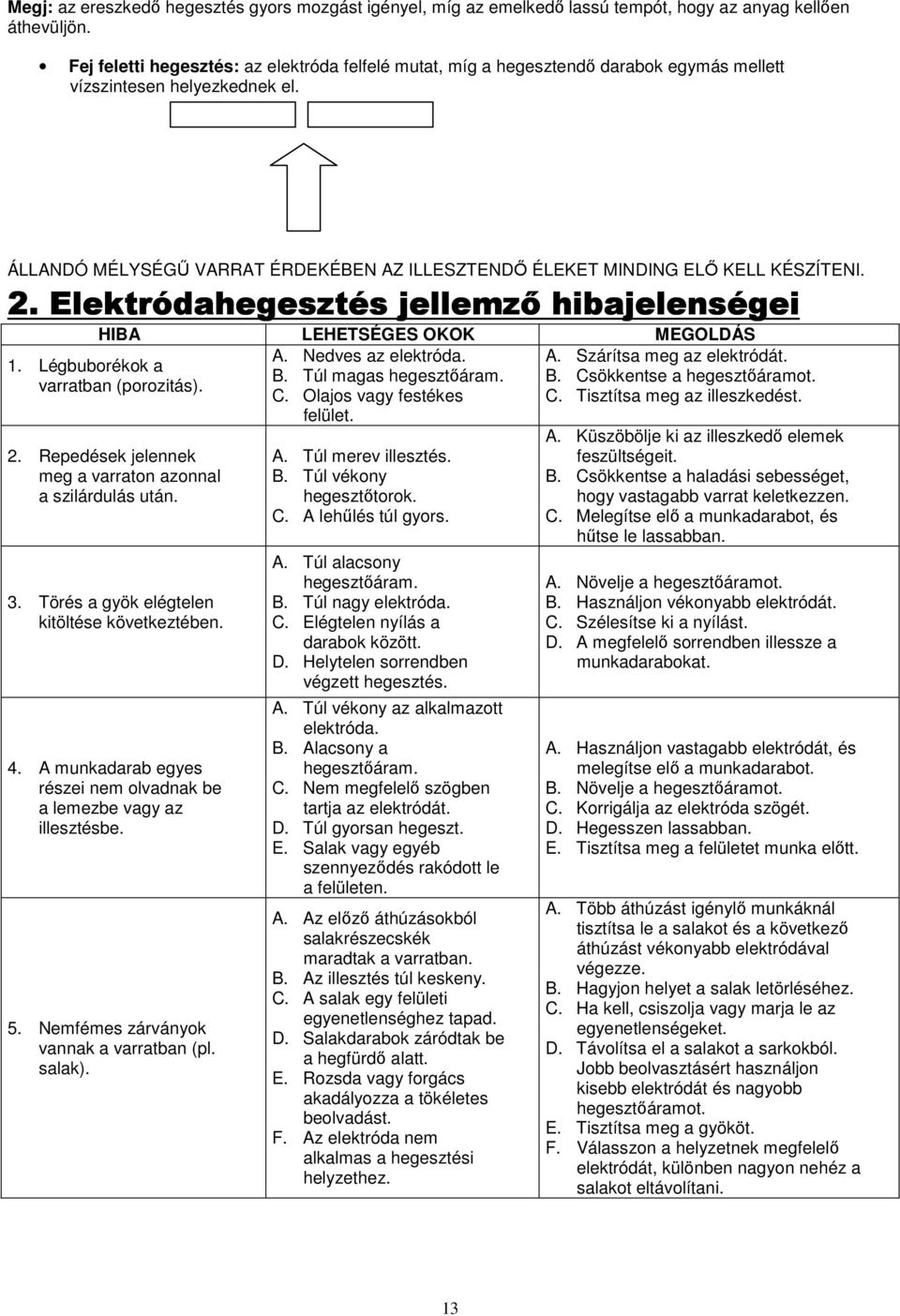

13 Megj: az ereszkedı hegesztés gyors mozgást igényel, míg az emelkedı lassú tempót, hogy az anyag kellıen áthevüljön. Fej feletti hegesztés: az elektróda felfelé mutat, míg a hegesztendı darabok egymás mellett vízszintesen helyezkednek el. ÁLLANDÓ MÉLYSÉGŐ VARRAT ÉRDEKÉBEN AZ ILLESZTENDİ ÉLEKET MINDING ELİ KELL KÉSZÍTENI. 2. Elektródahegesztés jellemzı hibajelenségei HIBA LEHETSÉGES OKOK MEGOLDÁS A. Nedves az elektróda. B. Túl magas hegesztıáram. C. Olajos vagy festékes felület. 1. Légbuborékok a varratban (porozitás). 2. Repedések jelennek meg a varraton azonnal a szilárdulás után. 3. Törés a gyök elégtelen kitöltése következtében. 4. A munkadarab egyes részei nem olvadnak be a lemezbe vagy az illesztésbe. 5. Nemfémes zárványok vannak a varratban (pl. salak). A. Túl merev illesztés. B. Túl vékony hegesztıtorok. C. A lehőlés túl gyors. A. Túl alacsony hegesztıáram. B. Túl nagy elektróda. C. Elégtelen nyílás a darabok között. D. Helytelen sorrendben végzett hegesztés. A. Túl vékony az alkalmazott elektróda. B. Alacsony a hegesztıáram. C. Nem megfelelı szögben tartja az elektródát. D. Túl gyorsan hegeszt. E. Salak vagy egyéb szennyezıdés rakódott le a felületen. A. Az elızı áthúzásokból salakrészecskék maradtak a varratban. B. Az illesztés túl keskeny. C. A salak egy felületi egyenetlenséghez tapad. D. Salakdarabok záródtak be a hegfürdı alatt. E. Rozsda vagy forgács akadályozza a tökéletes beolvadást. F. Az elektróda nem alkalmas a hegesztési helyzethez. A. Szárítsa meg az elektródát. B. Csökkentse a hegesztıáramot. C. Tisztítsa meg az illeszkedést. A. Küszöbölje ki az illeszkedı elemek feszültségeit. B. Csökkentse a haladási sebességet, hogy vastagabb varrat keletkezzen. C. Melegítse elı a munkadarabot, és hőtse le lassabban. A. Növelje a hegesztıáramot. B. Használjon vékonyabb elektródát. C. Szélesítse ki a nyílást. D. A megfelelı sorrendben illessze a munkadarabokat. A. Használjon vastagabb elektródát, és melegítse elı a munkadarabot. B. Növelje a hegesztıáramot. C. Korrigálja az elektróda szögét. D. Hegesszen lassabban. E. Tisztítsa meg a felületet munka elıtt. A. Több áthúzást igénylı munkáknál tisztítsa le a salakot és a következı áthúzást vékonyabb elektródával végezze. B. Hagyjon helyet a salak letörléséhez. C. Ha kell, csiszolja vagy marja le az egyenetlenségeket. D. Távolítsa el a salakot a sarkokból. Jobb beolvasztásért használjon kisebb elektródát és nagyobb hegesztıáramot. E. Tisztítsa meg a gyököt. F. Válasszon a helyzetnek megfelelı elektródát, különben nagyon nehéz a salakot eltávolítani. 13

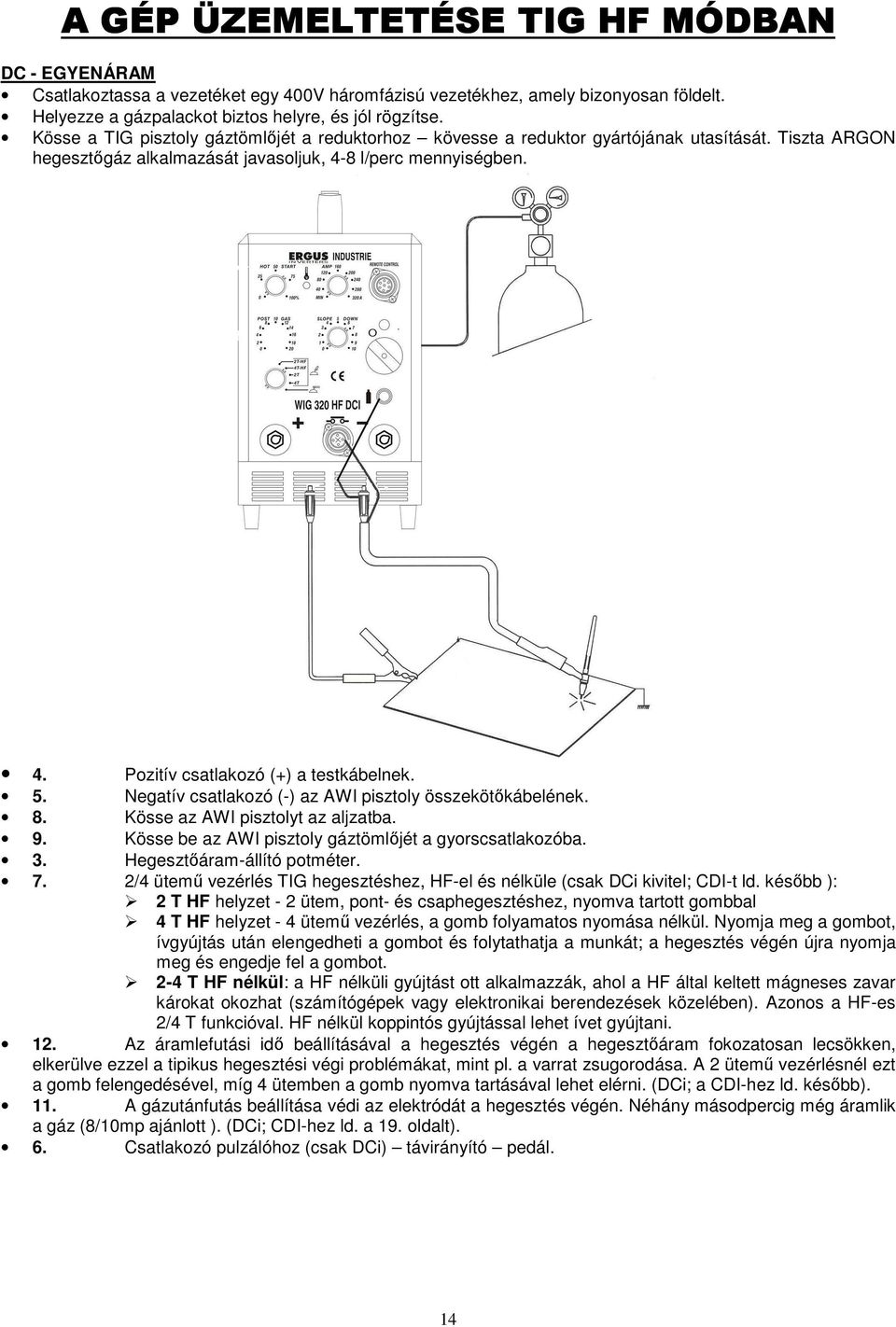

14 A GÉP ÜZEMELTETÉSE TIG HF MÓDBAN DC - EGYENÁRAM Csatlakoztassa a vezetéket egy 400V háromfázisú vezetékhez, amely bizonyosan földelt. Helyezze a gázpalackot biztos helyre, és jól rögzítse. Kösse a TIG pisztoly gáztömlıjét a reduktorhoz kövesse a reduktor gyártójának utasítását. Tiszta ARGON hegesztıgáz alkalmazását javasoljuk, 4-8 l/perc mennyiségben. 4. Pozitív csatlakozó (+) a testkábelnek. 5. Negatív csatlakozó (-) az AWI pisztoly összekötıkábelének. 8. Kösse az AWI pisztolyt az aljzatba. 9. Kösse be az AWI pisztoly gáztömlıjét a gyorscsatlakozóba. 3. Hegesztıáram-állító potméter. 7. 2/4 ütemő vezérlés TIG hegesztéshez, HF-el és nélküle (csak DCi kivitel; CDI-t ld. késıbb ): 2 T HF helyzet - 2 ütem, pont- és csaphegesztéshez, nyomva tartott gombbal 4 T HF helyzet - 4 ütemő vezérlés, a gomb folyamatos nyomása nélkül. Nyomja meg a gombot, ívgyújtás után elengedheti a gombot és folytathatja a munkát; a hegesztés végén újra nyomja meg és engedje fel a gombot. 2-4 T HF nélkül: a HF nélküli gyújtást ott alkalmazzák, ahol a HF által keltett mágneses zavar károkat okozhat (számítógépek vagy elektronikai berendezések közelében). Azonos a HF-es 2/4 T funkcióval. HF nélkül koppintós gyújtással lehet ívet gyújtani. 12. Az áramlefutási idı beállításával a hegesztés végén a hegesztıáram fokozatosan lecsökken, elkerülve ezzel a tipikus hegesztési végi problémákat, mint pl. a varrat zsugorodása. A 2 ütemő vezérlésnél ezt a gomb felengedésével, míg 4 ütemben a gomb nyomva tartásával lehet elérni. (DCi; a CDI-hez ld. késıbb). 11. A gázutánfutás beállítása védi az elektródát a hegesztés végén. Néhány másodpercig még áramlik a gáz (8/10mp ajánlott ). (DCi; CDI-hez ld. a 19. oldalt). 6. Csatlakozó pulzálóhoz (csak DCi) távirányító pedál. 14

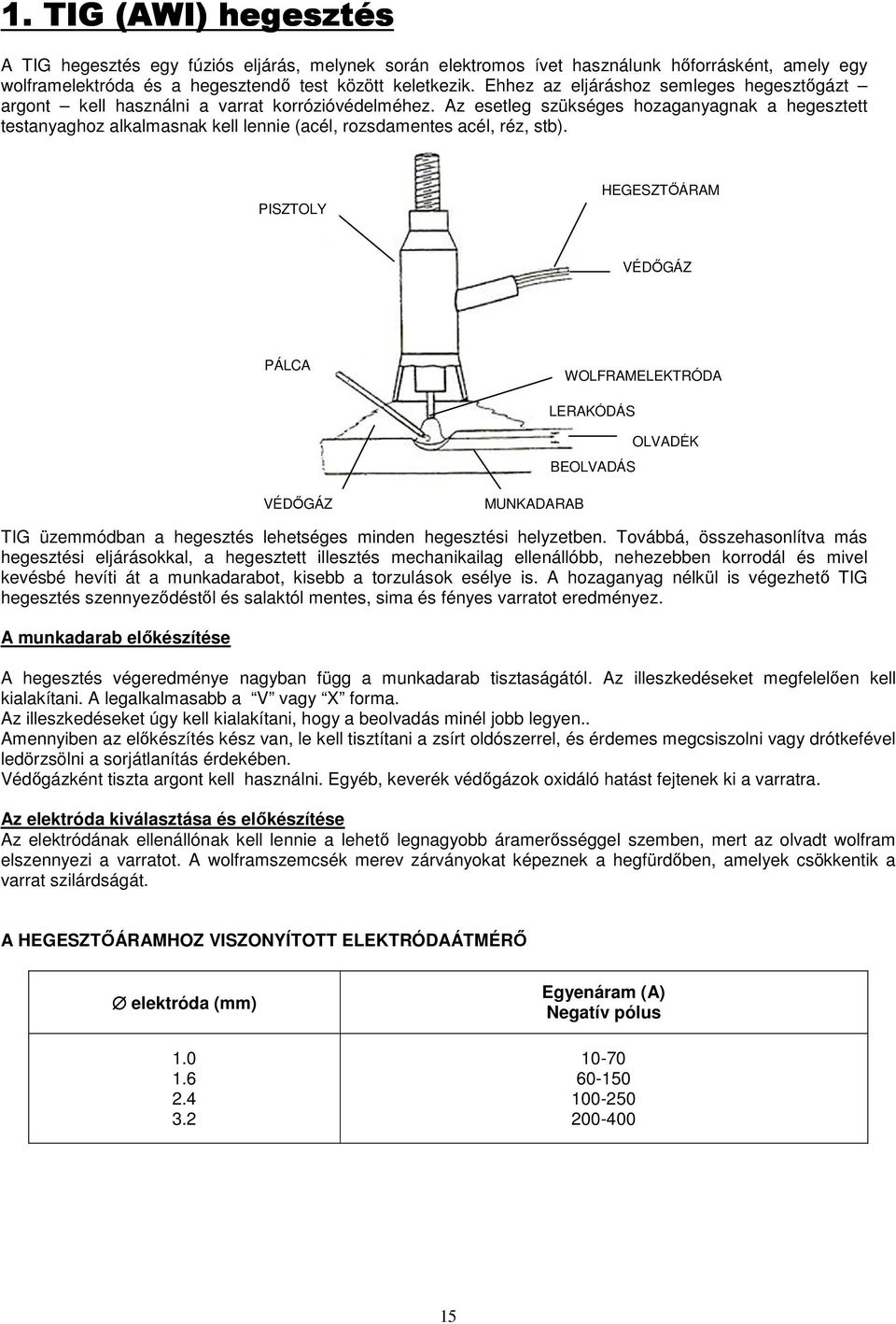

15 1. TIG (AWI) hegesztés A TIG hegesztés egy fúziós eljárás, melynek során elektromos ívet használunk hıforrásként, amely egy wolframelektróda és a hegesztendı test között keletkezik. Ehhez az eljáráshoz semleges hegesztıgázt argont kell használni a varrat korrózióvédelméhez. Az esetleg szükséges hozaganyagnak a hegesztett testanyaghoz alkalmasnak kell lennie (acél, rozsdamentes acél, réz, stb). PISZTOLY HEGESZTİÁRAM VÉDİGÁZ PÁLCA WOLFRAMELEKTRÓDA LERAKÓDÁS BEOLVADÁS OLVADÉK VÉDİGÁZ MUNKADARAB TIG üzemmódban a hegesztés lehetséges minden hegesztési helyzetben. Továbbá, összehasonlítva más hegesztési eljárásokkal, a hegesztett illesztés mechanikailag ellenállóbb, nehezebben korrodál és mivel kevésbé hevíti át a munkadarabot, kisebb a torzulások esélye is. A hozaganyag nélkül is végezhetı TIG hegesztés szennyezıdéstıl és salaktól mentes, sima és fényes varratot eredményez. A munkadarab elıkészítése A hegesztés végeredménye nagyban függ a munkadarab tisztaságától. Az illeszkedéseket megfelelıen kell kialakítani. A legalkalmasabb a V vagy X forma. Az illeszkedéseket úgy kell kialakítani, hogy a beolvadás minél jobb legyen.. Amennyiben az elıkészítés kész van, le kell tisztítani a zsírt oldószerrel, és érdemes megcsiszolni vagy drótkefével ledörzsölni a sorjátlanítás érdekében. Védıgázként tiszta argont kell használni. Egyéb, keverék védıgázok oxidáló hatást fejtenek ki a varratra. Az elektróda kiválasztása és elıkészítése Az elektródának ellenállónak kell lennie a lehetı legnagyobb áramerısséggel szemben, mert az olvadt wolfram elszennyezi a varratot. A wolframszemcsék merev zárványokat képeznek a hegfürdıben, amelyek csökkentik a varrat szilárdságát. A HEGESZTİÁRAMHOZ VISZONYÍTOTT ELEKTRÓDAÁTMÉRİ elektróda (mm) Egyenáram (A) Negatív pólus

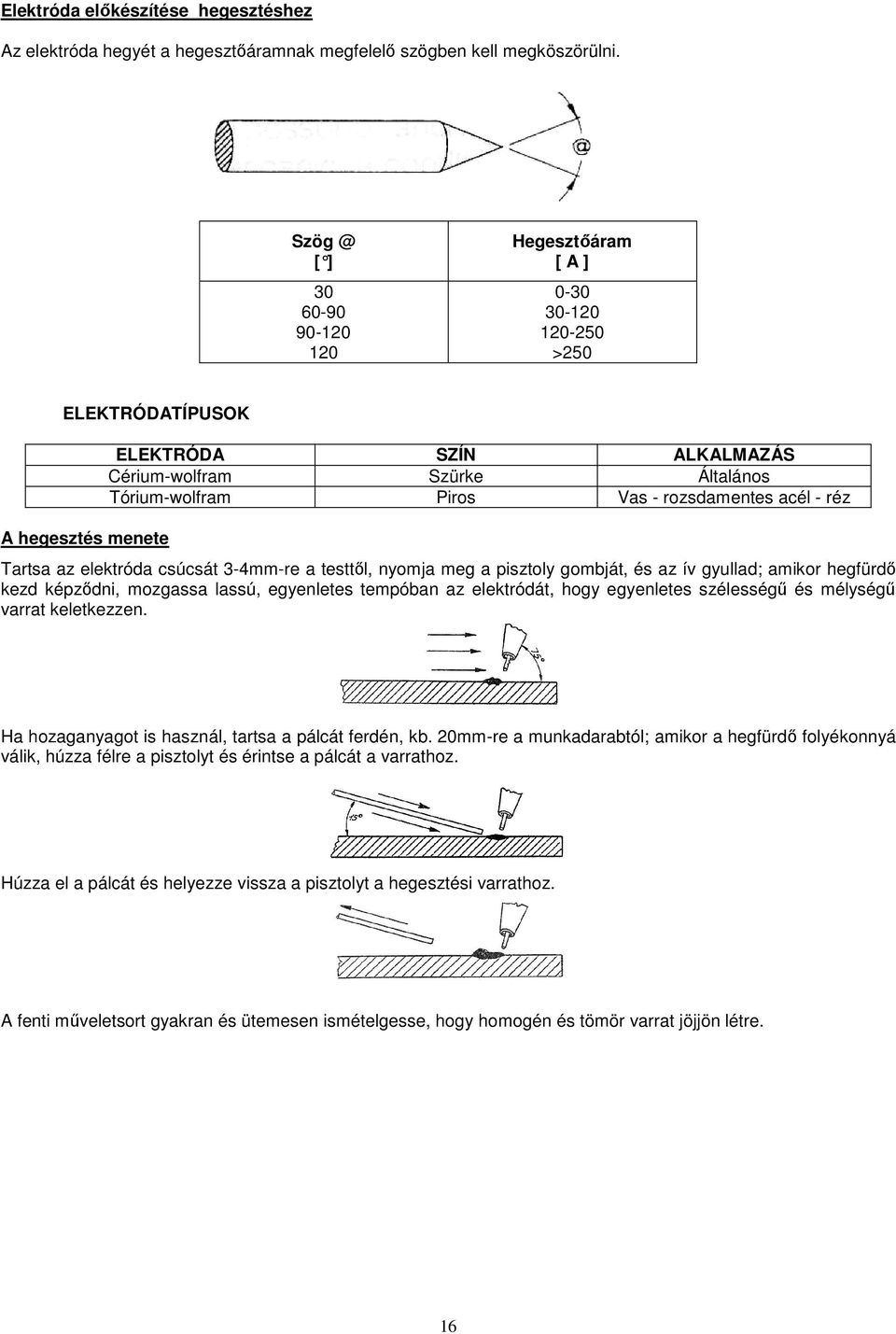

16 Elektróda elıkészítése hegesztéshez Az elektróda hegyét a hegesztıáramnak megfelelı szögben kell megköszörülni. [ ] Hegesztıáram [ A ] >250 ELEKTRÓDATÍPUSOK A hegesztés menete ELEKTRÓDA SZÍN ALKALMAZÁS Cérium-wolfram Szürke Általános Tórium-wolfram Piros Vas - rozsdamentes acél - réz Tartsa az elektróda csúcsát 3-4mm-re a testtıl, nyomja meg a pisztoly gombját, és az ív gyullad; amikor hegfürdı kezd képzıdni, mozgassa lassú, egyenletes tempóban az elektródát, hogy egyenletes szélességő és mélységő varrat keletkezzen. Ha hozaganyagot is használ, tartsa a pálcát ferdén, kb. 20mm-re a munkadarabtól; amikor a hegfürdı folyékonnyá válik, húzza félre a pisztolyt és érintse a pálcát a varrathoz. Húzza el a pálcát és helyezze vissza a pisztolyt a hegesztési varrathoz. A fenti mőveletsort gyakran és ütemesen ismételgesse, hogy homogén és tömör varrat jöjjön létre. 16

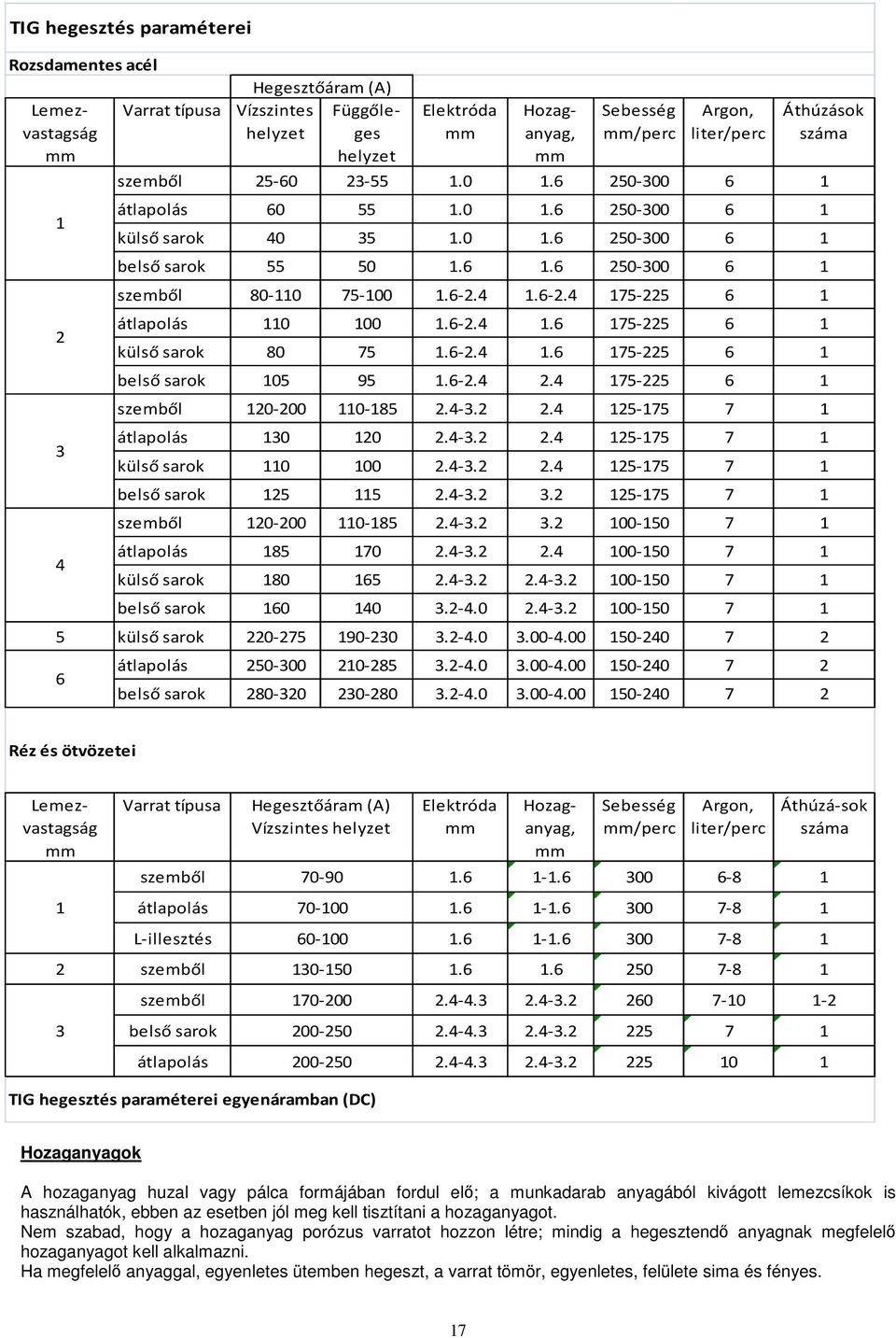

17 TIG hegesztés paraméterei Rozsdamentes acél Lemezvastagság mm Hegesztőáram (A) Varrat típusa Vízszintes Függőleges helyzet helyzet Elektróda mm Hozaganyag, mm Sebesség mm/perc Argon, liter/perc Áthúzások száma szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok külső sarok átlapolás belső sarok Réz és ötvözetei Lemezvastagság mm 1 Varrat típusa Elektróda mm Hozaganyag, mm Sebesség mm/perc Argon, liter/perc Áthúzá-sok száma szemből átlapolás L-illesztés szemből Hegesztőáram (A) Vízszintes helyzet szemből belső sarok átlapolás TIG hegesztés paraméterei egyenáramban (DC) Hozaganyagok A hozaganyag huzal vagy pálca formájában fordul elı; a munkadarab anyagából kivágott lemezcsíkok is használhatók, ebben az esetben jól meg kell tisztítani a hozaganyagot. Nem szabad, hogy a hozaganyag porózus varratot hozzon létre; mindig a hegesztendı anyagnak megfelelı hozaganyagot kell alkalmazni. Ha megfelelı anyaggal, egyenletes ütemben hegeszt, a varrat tömör, egyenletes, felülete sima és fényes. 17

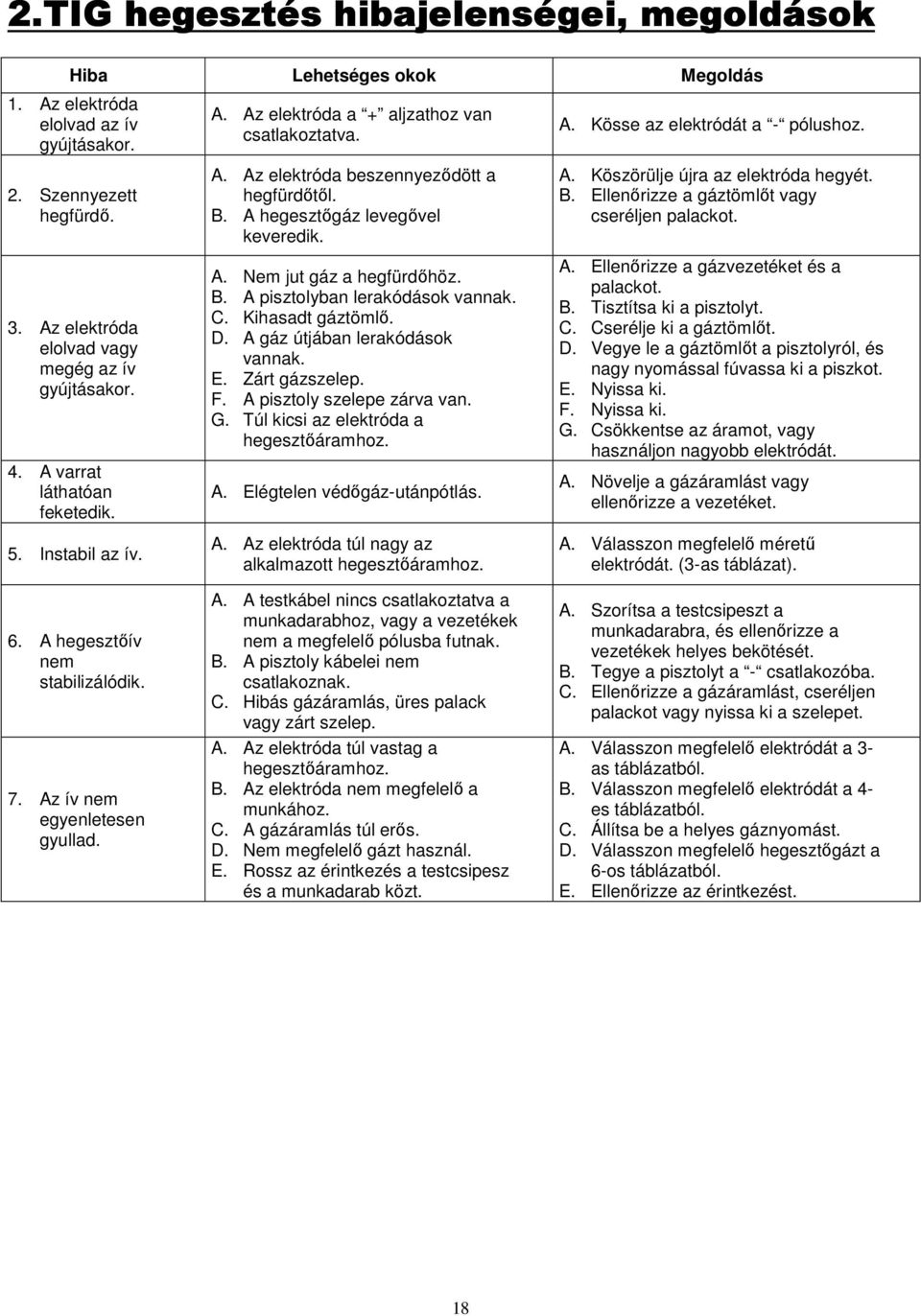

18 2.TIG hegesztés hibajelenségei, megoldások Hiba Lehetséges okok Megoldás 1. Az elektróda elolvad az ív gyújtásakor. 2. Szennyezett hegfürdı. 3. Az elektróda elolvad vagy megég az ív gyújtásakor. 4. A varrat láthatóan feketedik. 5. Instabil az ív. 6. A hegesztıív nem stabilizálódik. 7. Az ív nem egyenletesen gyullad. A. Az elektróda a + aljzathoz van csatlakoztatva. A. Az elektróda beszennyezıdött a hegfürdıtıl. B. A hegesztıgáz levegıvel keveredik. A. Nem jut gáz a hegfürdıhöz. B. A pisztolyban lerakódások vannak. C. Kihasadt gáztömlı. D. A gáz útjában lerakódások vannak. E. Zárt gázszelep. F. A pisztoly szelepe zárva van. G. Túl kicsi az elektróda a hegesztıáramhoz. A. Elégtelen védıgáz-utánpótlás. A. Az elektróda túl nagy az alkalmazott hegesztıáramhoz. A. A testkábel nincs csatlakoztatva a munkadarabhoz, vagy a vezetékek nem a megfelelı pólusba futnak. B. A pisztoly kábelei nem csatlakoznak. C. Hibás gázáramlás, üres palack vagy zárt szelep. A. Az elektróda túl vastag a hegesztıáramhoz. B. Az elektróda nem megfelelı a munkához. C. A gázáramlás túl erıs. D. Nem megfelelı gázt használ. E. Rossz az érintkezés a testcsipesz és a munkadarab közt. A. Kösse az elektródát a - pólushoz. A. Köszörülje újra az elektróda hegyét. B. Ellenırizze a gáztömlıt vagy cseréljen palackot. A. Ellenırizze a gázvezetéket és a palackot. B. Tisztítsa ki a pisztolyt. C. Cserélje ki a gáztömlıt. D. Vegye le a gáztömlıt a pisztolyról, és nagy nyomással fúvassa ki a piszkot. E. Nyissa ki. F. Nyissa ki. G. Csökkentse az áramot, vagy használjon nagyobb elektródát. A. Növelje a gázáramlást vagy ellenırizze a vezetéket. A. Válasszon megfelelı mérető elektródát. (3-as táblázat). A. Szorítsa a testcsipeszt a munkadarabra, és ellenırizze a vezetékek helyes bekötését. B. Tegye a pisztolyt a - csatlakozóba. C. Ellenırizze a gázáramlást, cseréljen palackot vagy nyissa ki a szelepet. A. Válasszon megfelelı elektródát a 3- as táblázatból. B. Válasszon megfelelı elektródát a 4- es táblázatból. C. Állítsa be a helyes gáznyomást. D. Válasszon megfelelı hegesztıgázt a 6-os táblázatból. E. Ellenırizze az érintkezést. 18

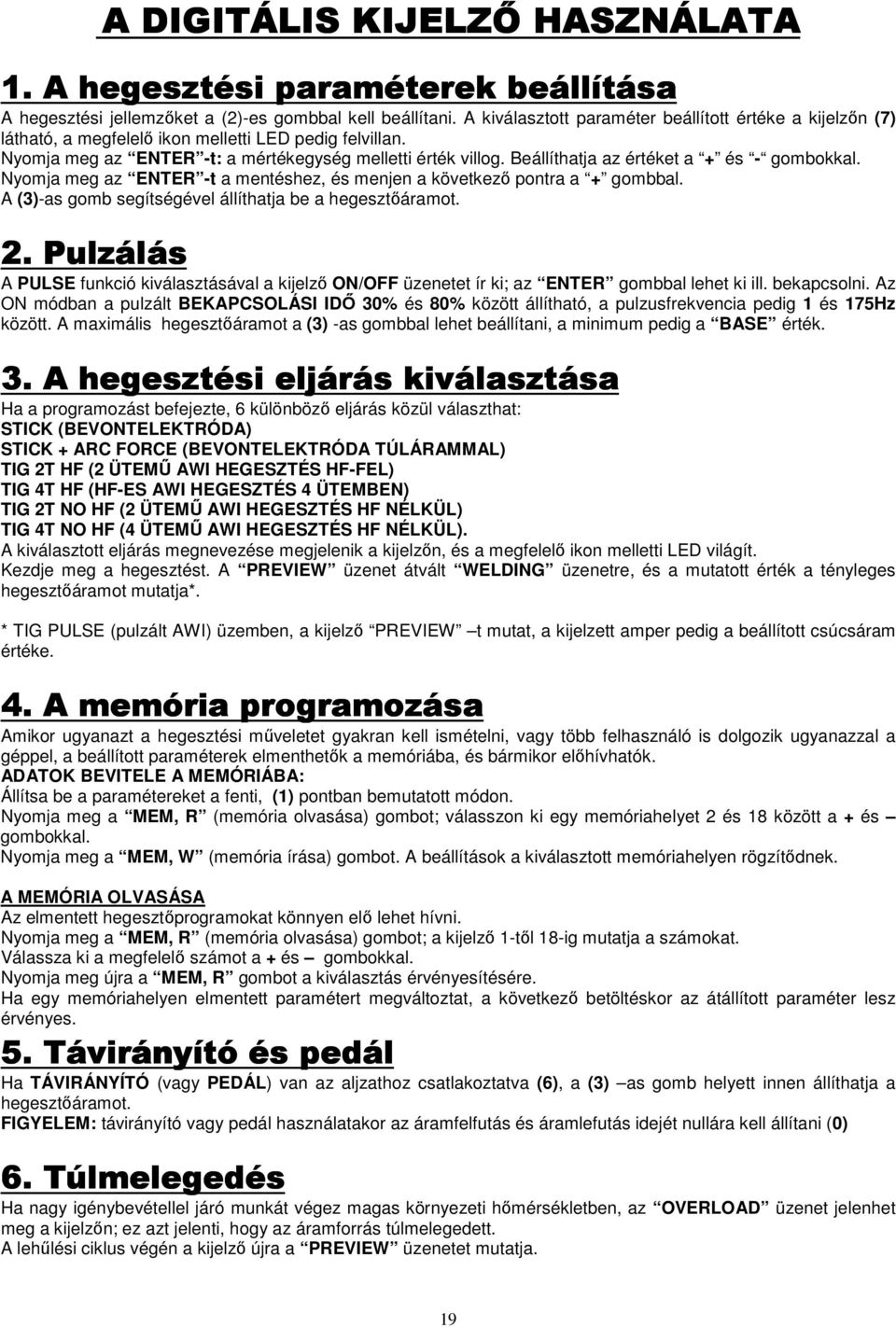

19 A DIGITÁLIS KIJELZİ HASZNÁLATA 1. A hegesztési paraméterek beállítása A hegesztési jellemzıket a (2)-es gombbal kell beállítani. A kiválasztott paraméter beállított értéke a kijelzın (7) látható, a megfelelı ikon melletti LED pedig felvillan. Nyomja meg az ENTER -t: a mértékegység melletti érték villog. Beállíthatja az értéket a + és - gombokkal. Nyomja meg az ENTER -t a mentéshez, és menjen a következı pontra a + gombbal. A (3)-as gomb segítségével állíthatja be a hegesztıáramot. 2. Pulzálás A PULSE funkció kiválasztásával a kijelzı ON/OFF üzenetet ír ki; az ENTER gombbal lehet ki ill. bekapcsolni. Az ON módban a pulzált BEKAPCSOLÁSI IDİ 30% és 80% között állítható, a pulzusfrekvencia pedig 1 és 175Hz között. A maximális hegesztıáramot a (3) -as gombbal lehet beállítani, a minimum pedig a BASE érték. 3. A hegesztési eljárás kiválasztása Ha a programozást befejezte, 6 különbözı eljárás közül választhat: STICK (BEVONTELEKTRÓDA) STICK + ARC FORCE (BEVONTELEKTRÓDA TÚLÁRAMMAL) TIG 2T HF (2 ÜTEMŐ AWI HEGESZTÉS HF-FEL) TIG 4T HF (HF-ES AWI HEGESZTÉS 4 ÜTEMBEN) TIG 2T NO HF (2 ÜTEMŐ AWI HEGESZTÉS HF NÉLKÜL) TIG 4T NO HF (4 ÜTEMŐ AWI HEGESZTÉS HF NÉLKÜL). A kiválasztott eljárás megnevezése megjelenik a kijelzın, és a megfelelı ikon melletti LED világít. Kezdje meg a hegesztést. A PREVIEW üzenet átvált WELDING üzenetre, és a mutatott érték a tényleges hegesztıáramot mutatja*. * TIG PULSE (pulzált AWI) üzemben, a kijelzı PREVIEW t mutat, a kijelzett amper pedig a beállított csúcsáram értéke. 4. A memória programozása Amikor ugyanazt a hegesztési mőveletet gyakran kell ismételni, vagy több felhasználó is dolgozik ugyanazzal a géppel, a beállított paraméterek elmenthetık a memóriába, és bármikor elıhívhatók. ADATOK BEVITELE A MEMÓRIÁBA: Állítsa be a paramétereket a fenti, (1) pontban bemutatott módon. Nyomja meg a MEM, R (memória olvasása) gombot; válasszon ki egy memóriahelyet 2 és 18 között a + és gombokkal. Nyomja meg a MEM, W (memória írása) gombot. A beállítások a kiválasztott memóriahelyen rögzítıdnek. A MEMÓRIA OLVASÁSA Az elmentett hegesztıprogramokat könnyen elı lehet hívni. Nyomja meg a MEM, R (memória olvasása) gombot; a kijelzı 1-tıl 18-ig mutatja a számokat. Válassza ki a megfelelı számot a + és gombokkal. Nyomja meg újra a MEM, R gombot a kiválasztás érvényesítésére. Ha egy memóriahelyen elmentett paramétert megváltoztat, a következı betöltéskor az átállított paraméter lesz érvényes. 5. Távirányító és pedál Ha TÁVIRÁNYÍTÓ (vagy PEDÁL) van az aljzathoz csatlakoztatva (6), a (3) as gomb helyett innen állíthatja a hegesztıáramot. FIGYELEM: távirányító vagy pedál használatakor az áramfelfutás és áramlefutás idejét nullára kell állítani (0) 6. Túlmelegedés egedés Ha nagy igénybevétellel járó munkát végez magas környezeti hımérsékletben, az OVERLOAD üzenet jelenhet meg a kijelzın; ez azt jelenti, hogy az áramforrás túlmelegedett. A lehőlési ciklus végén a kijelzı újra a PREVIEW üzenetet mutatja. 19

20 7. Antisticking ticking - letapadásgátlás STICK vagy STICK + ARC FORCE eljárásnál, ha az elektróda néhány másodpercre letapad, az ANTISTICKING felirat jelenik meg a kijelzın, a hegesztıáram pedig leesik az lmin szintjére, elkerülve ezzel az elektróda túlhevülését. HA AZ INVERTER NEM MŐKÖDIK A hegesztıgép nem kapcsol be: ellenırizze a hálózati csatlakozást és a kapcsológomb állását (1). Szabálytalan elektródahegesztés: Ellenırizze az összekötıkábel és a testcsipesz csatlakozását, hogy megfelel-e a használt elektródának. Ellenırizze, hogy a beállított hegesztıáram alkalmas-e az elektródához ill. a hegesztett anyaghoz. Ellenırizze, hogy az elektródák nem nedvesek vagy sérültek-e. Ellenırizze, hogy a munkadarab ne legyen festékes, szennyezett, olajos stb. Ellenırizze, hogy a testcsipesz jól érintkezik-e a testtel. A hegesztıgép nem termel elegendı teljesítményt: Ellenırizze, hogy a hálózati feszültség 210V-250V között legyen (hegesztés közben is). Ha hosszabbító kábelt alkalmaz, gyızıdjön meg róla, hogy megfelel a 8. oldalon lévı táblázatnak. TIG hegesztésnél: A pisztoly fröcsköl hegesztés közben: Ellenırizze, hogy az összekötı- és a testkábel megfelelıen csatlakozik-e. Ellenırizze, hogy a gázpalack csatlakoztatva van-e, illetve a gázáramlás megfelelı-e. Gyızıdjön meg arról, hogy a munkadarab nem szennyezett vagy olajos-e. Gyızıdjön meg róla, hogy a munkadarab nem tartalmaz olyan ötvözı anyagokat, amelyek nem alkalmasak a hegesztési eljáráshoz. Ellenırizze, hogy a hegesztendı anyagnak megfelelı színjelzéső elektródát használ-e. Ellenırizze, hogy a hegesztıáram nincs-e túl magasra állítva. Túl rövid a bekapcsolási idı: Nézze meg, hogy forog-e a ventilátor. Ellenırizze, hogy a ventilátor akadálytalanul forog-e és a hőtırácson áramlik-e levegı. Gyızıdjön meg arról, hogy a környezet hımérséklete nem túl magas-e. 20

21 TARTOZÉKOK 1. Pulzáló (a CDi gépeknél gyárilag beépítve) Bizonyos hegesztési feladatoknál a pulzált hegesztıáram igen hasznos lehet. I MIN bázisáram (MIN/MAX állítható) I MAX csúcsáram (MIN/MAX állítható) Alacsony frekvencia állítható 0.6-tól 6 Hz-ig Közepes frekvencia állítható 6-tól 60 Hz-ig Magas frekvencia állítható 60-tól 600 Hz-ig Bázis/csúcs százalék idı (30/70%). A hegesztıvarratot a csúcsáramú impulzusok hozzák létre, míg a bázisáram fenntartja az ívet. Ezzel a megoldással könnyebb vékony lemezeket hegeszteni, és a hasonló áramértékkel végzett TIG hegesztéssel összehasonlítva, kisebb terület van kitéve hıhatásnak, amely keskenyebb és kevesebb rajta a hıhatás által okozott torzulás is. 2. Pedálos vezérlés A pedálos vezérlés lehetıvé teszi az ívgyújtást a pisztoly gombjától függetlenül; továbbá a felhasználó különbözı tulajdonságokat is szabályozhat hegesztés közben, például a pedálra gyakorolt nyomás változtatásával növelheti ill. csökkentheti a hegesztıáramot. 3. Távirányító A távirányító segítségével elektródás és TIG eljárásnál egyaránt állítható a hegesztıáram, a hegesztıáramtól nagyobb távolságra is. Az általános összekötıkábel-hosszúság 5 m.; hosszabbat külön kérésre szállítunk. 21

22 MŐSZAKI ADATOK WIG 250 DCi/CDI WIG 320 DCi/CDI Hálózati feszültség 400V(3 fázis) % 400V(3 fázis) % Frekvencia 50/60 HZ 50/60 HZ Hatásfok 0,85 0,85 Felvett áramerısség 16 A 22, 5 A Biztosíték 16A lomha 20A lomha Üresjárati feszültség 85V 85V MMA felvett teljesítmény 9,4 KW 13,1 KW TIG DC felvett teljesítmény 6,3 KW 9,1 KW MMA ívfeszültség 20,2 30V 20,2 32,8V TIG ívfeszültség 10,2 20V 10,2 22,8V MMA bekapcsolási idı 250 A@60% 320 A@60% MMA hegesztıáram 100% bekapcsolási idınél 190 A 250 A TIG DC bekapcsolási idı 250 A@70% 320 A@70% TIG DC hegesztıáram 100% bekapcsolási idınél 210 A 270 A Védelmi fokozat IP 21 S IP 21 S Szigetelési osztály F F Üzemi hımérséklet 10 C+40 C 10 C+40 C Méret (mm) 400x180x x180x265 Méret (in) 15.74x7.08x x7.08x10.43 Tömeg 15,5 Kg (34.17 Ibs.) 16,8 Kg (37.03 Ibs.) FUNKCIÓK WIG 250 DCi WIG 320 DCi WIG 250 CDI WIG 320 CDI MMA hegesztıáram TIG DC hegesztıáram Hot start Arc force Antisticking (letapadásgátlás) TIG ívgyújtás típusa TIG DC vezérlés Kezdıáram Áramfelfutás Áramlefutás Gázutánfutás Befejezıáram Memóriahely Pulzáló Pulzusfrekvencia Pulzált bekapcsolási idı 5-250A A KAPCSOLHATÓ AUTOMATIKUS AUTOMATIKUS HF/LIFT 2-4 ütem 30 % 0-10S 0-20S A A KAPCSOLHATÓ AUTOMATIKUS AUTOMATIKUS HF/LIFT 2-4 ütem 30% 0-10S 0-20S 5-250A A KAPCSOLHATÓ KAPCSOLHATÓ AUTOMATIKUS HF/LIFT 2-4 ütem 30%-80% 0-20S 0-20S 0-20S min. 80% 18 VAN 1-150Hz 30-80% 5-320A 5-320A AUTOMATIKUS KAPCSOLHATÓ AUTOMATIKUS HF/LIFT 2-4 ütem 30%-80% 0-20S 0-20S 0-20S min. 80% 18 VAN 1-150Hz 30-80% Megj: a gyártó fenntartja a jogot, hogy a mőszaki jellemzıket további értesítés nélkül megváltoztassa. A gyártó nem vállal felelısséget semmiféle személyi sérülésért vagy anyagi kárért, amely a gép nem rendeltetésszerő használatából vagy a gyártó engedélye nélkül végrehajtott módosításból ered. 22

23 WIG 250 DCi KAPCSOLÁSI RAJZ 23

24 WIG 250 CDI 24

25 WIG 320 DCi 25

26 WIG 320 CDI 26

27 TÁVIRÁNYÍTÓ BEKÖTÉSE A CSATLAKOZÓK VEZETÉKELÉSE 1. Pisztolycsatlakozó 2. Távirányító csatlakozó 27

28 ALKATRÉSZLISTA WIG 250 DCi Nr. TEC.LA Cikkszám Megnevezés (olasz) Megnevezés 1 DDF T-E WIG 250 DCi WIG 250 DCi 2 Y.DD.COPE COPERCHIO CON MANIGLIA BURKOLAT FOGANTYÚVAL 3 Y.DD.MANO MANOPOLA Ø 15 COMPLETA GOMB Ø 15 4 Y.DD.MANO MANOPOLA Ø 22 COMPLETA GOMB Ø 22 5 MMCD00300 DINSE 50 CSATLAKOZÓ DINSE 50 6 PFON PIASTRA DI FONDO ALAPLAP 7 CABL ATTACCO TORCIA PISZTOLYCSATLAKOZÓ ALJZAT 8 CABL ATTACCO COMANDO A DISTANZA TÁVIRÁNYÍTÓ ALJZAT 9 MMGA00100 ATTACCO RAPIDO GAS GÁZ GYORSCSATLAKOZÓ 10 MMVV00200 VENTILATORE VENTILÁTOR 11 MMTVG00250 PROTEGGIDITA SZELLİZİ/HŐTİRÁCS 12 CAVO CAVO ALIMENTAZIONE HÁLÓZATI KÁBEL, CSATLAKOZÓVAL 13 MEER00450 FILTRO EMI EMI SZŐRİ 14 SC.INV INVERTER GRUPPO DI POTENZA INVERTER 15 SC.CONTWIG SCHEDA CONTROLLO VEZÉRLİ ÁRAMKÖR 16 MEYC02000 INTERRUTTORE KI/BE KAPCSOLÓ 17 MMTT00100 SPIA LUMINOSA VERDE ZÖLD LED 18 Y.DD.ELEV GRUPPO ELETTROVALVOLA MÁGNESSZELEP 19 MMGA01100 ATTACCO GAS HÁTSÓ GÁZCSATLAKOZÓ 20 SC.HFUNIV SCHEDA HF HF PCB 21 SC.ING3F SCHEDA INGRESSO INPUT PCB 22 MMAG00100 CORNICE PLASTICA MŐANYAG KERET 23 MISS00005 SCATOLA CARTONE KARTONDOBOZ 24 MMCH00560 CONN. VOLANTE PER TORCIA PISZTOLYCSATLAKOZÓ DUGÓ 25 MMGA00130 ATTACCO RAPIDO GAS - MASCHIO GÁZ GYORSCSATLAKOZÓ (PISZTOLY) 26 MERPB100K POTENZIOMETRO POTMÉTER 27 MEYC00200 COMMUTATORE 6 POSIZIONI 6 ÁLLÁSÚ KAPCSOLÓ* 6 PFON Dettaglio piastra di fondo Alaplap alkatrészei 62 Y.DD.DISS DISSIPATORE DIODI HŐTİBORDA DIÓDÁKKAL 63 DIODI DI USCITA DIÓDA 64 INDU INDUTTANZA FOJTÓTEKERCS 65 Y.DD.TRAS TRASFORMATORE TRANSZFORMÁTOR 66 TRA TRASFORMATORE AUSILIARE SEGÉDTRANSZFORMÁTOR 67 Y.DD.AVVO AVVOLGIMENTO HF DC DOPPIA FERRITE DUPLA MAGOS FERRIT TEKERCS *Alkatrészrendeléskor mindig közölje a gép típusát. 28

29 WIG 250 DCi 29

30 WIG 250 CDI Nr. TEC.LA Cikkszám Megnevezés (olasz) Megnevezés 1 DDD T-E WIG 250 CDI WIG 250 CDI 2 Y.DD.COPE COPERCHIO CON MANIGLIA BURKOLAT FOGANTYÚVAL 3 Y.DD.MANO MANOPOLA Ø 15 COMPLETA GOMB Ø 15 5 MMCD00300 DINSE 50 CSATLAKOZÓ DINSE 50 6 PFON PIASTRA DI FONDO ALAPLAP 7 CABL ATTACCO TORCIA PISZTOLYCSATLAKOZÓ ALJZAT 8 CABL ATTACCO COMANDO A DISTANZA TÁVIRÁNYÍTÓ ALJZAT 9 MMGA00100 ATTACCO RAPIDO GAS GÁZ GYORSCSATLAKOZÓ 10 MMVV00200 VENTILATORE VENTILÁTOR 11 MMTVG00250 PROTEGGIDITA SZELLİZİ/HŐTİRÁCS 12 CAVO CAVO ALIMENTAZIONE HÁLÓZATI KÁBEL CSATLAKOZÓVAL 13 MEER00450 FILTRO EMI EMI SZŐRİ 14 SC.INV INVERTER GRUPPO DI POTENZA INVERTER 15 SC.MTIG SCHEDA CONTROLLO VEZÉRLİ ÁRAMKÖR 16 MEYC02000 INTERRUTTORE KI/BE KAPCSOLÓ 18 Y.DD.ELEV GRUPPO ELETTROVALVOLA MÁGNESSZELEP 19 MMGA01100 ATTACCO GAS GÁZCSATLAKOZÓ, HÁTSÓ 20 SC.HFUNIV SCHEDA HF HF PCB 21 SC.ING3F SCHEDA INGRESSO INPUT PCB 22 MMAG00100 CORNICE PLASTICA MŐANYAG KERET 23 MISS00005 SCATOLA CARTONE KARTONDOBOZ 24 MMCH00560 CONN. VOLANTE PER TORCIA PISZTOLY DUGÓ 25 MMGA00130 ATTACCO RAPIDO GAS - MASCHIO GÁZ GYORSCSATLAKOZÓ (PISZTOLY) 26 MERPB100K POTENZIOMETRO POTMÉTER 6 PFON Dettaglio piastra di fondo Az alaplap alkatrészei 62 Y.DD.DISS DISSIPATORE DIODI HŐTİBORDA DIÓDÁKKAL 63 DIODI DI USCITA DIÓDA 64 INDU INDUTTANZA FOJTÓTEKERCS 65 Y.DD.TRAS TRASFORMATORE TRANSZFORMÁTO 66 TRA TRASFORMATORE AUSILIARE SEGÉDTRANSZFORMÁTOR 67 Y.DD.AVVO AVVOLGIMENTO HF DC DOPPIA FERRITE DUPLA MAGOS FERRIT TEKERCS 30

31 WIG 250 CDI 31

32 WIG 320 DCi Nr. TEC.LA Cikkszám Megnevezés (olasz) Megnevezés 1 DDF T-E WIG 320 DCi WIG 320 DCi 2 Y.DD.COPE COPERCHIO CON MANIGLIA BURKOLAT FOGANTYÚVAL 4 Y.DD.MANO MANOPOLA Ø 22 COMPLETA GOMB Ø 15 5 MMCD00300 DINSE 50 GOMB Ø 22 6 PFON PIASTRA DI FONDO CSATLAKOZÓ DINSE 50 7 CABL ATTACCO TORCIA ALAPLAP 8 CABL ATTACCO COMANDO A DISTANZA PISZTOLYCSATLAKOZÓ ALJZAT 9 MMGA00100 ATTACCO RAPIDO GAS TÁVIRÁNYÍTÓ ALJZAT 10 MMVV00400 VENTILATORE GÁZ GYORSCSATLAKOZÓ 11 MMTVG00400 PROTEGGIDITA VENTILÁTOR 12 CAVO CAVO ALIMENTAZIONE SZELLİZİ/HŐTİRÁCS 13 MEER00450 FILTRO EMI HÁLÓZATI KÁBEL, CSATLAKOZÓVAL 14 SC.INV INVERTER GRUPPO DI POTENZA EMI SZŐRİ 15 SC.CONTWIG SCHEDA CONTROLLO INVERTER 16 MEYC02000 INTERRUTTORE VEZÉRLİ ÁRAMKÖR 17 MMTT00100 SPIA LUMINOSA VERDE KI/BE KAPCSOLÓ 18 Y.DD.ELEV GRUPPO ELETTROVALVOLA ZÖLD LED 19 MMGA01100 ATTACCO GAS MÁGNESSZELEP 20 SC.HFUNIV SCHEDA HF HÁTSÓ GÁZCSATLAKOZÓ 21 SC.ING3F SCHEDA INGRESSO HF PCB 22 MMAG00100 CORNICE PLASTICA INPUT PCB 23 MISS00009 SCATOLA CARTONE MŐANYAG KERET 24 MMCH00560 CONNETTORE VOLANTE PER TORCIA KARTONDOBOZ 25 MMGA00130 ATTACCO RAPIDO GAS - MASCHIO PISZTOLYCSATLAKOZÓ DUGÓ 26 MERPB100K POTENZIOMETRO GÁZ GYORSCSATLAKOZÓ (PISZTOLY) 27 MEYC00200 COMMUTATORE 6 POSIZIONI POTMÉTER 6 PFON Dettaglio piastra di fondo 6 ÁLLÁSÚ KAPCSOLÓ* 62 Y.DD.DISS DISSIPATORE DIODI Alaplap alkatrészei 63 DIODI DI USCITA HŐTİBORDA DIÓDÁKKAL 64 INDU INDUTTANZA DIÓDA 65 Y.DD.TRAS TRASFORMATORE FOJTÓTEKERCS 66 TRA TRASFORMATORE AUSILIARE TRANSZFORMÁTOR 67 Y.DD.AVVO AVVOLGIMENTO HF DC DOPPIA FERRITE SEGÉDTRANSZFORMÁTOR * Alkatrészrendeléskor mindig közölje a gép típusát. 32

33 WIG 320 DCi 33

34 WIG 320 CDI Nr. TEC.LA Cikkszám Megnevezés (olasz) Megnevezés 1 DDD T-E WIG 320 CDI WIG 320 CDI 2 Y.DD.COPE COPERCHIO CON MANIGLIA BURKOLAT FOGANTYÚVAL 4 Y.DD.MANO MANOPOLA Ø 15 COMPLETA GOMB Ø 15 5 MMCD00300 DINSE 50 CSATLAKOZÓ DINSE 50 6 PFON PIASTRA DI FONDO ALAPLAP 7 CABL ATTACCO TORCIA PISZTOLYCSATLAKOZÓ ALJZAT 8 CABL ATTACCO COMANDO A DISTANZA TÁVIRÁNYÍTÓ ALJZAT 9 MMGA00100 ATTACCO RAPIDO GAS GÁZ GYORSCSATLAKOZÓ 10 MMVV00400 VENTILATORE VENTILÁTOR 11 MMTVG00400 PROTEGGIDITA SZELLİZİ/HŐTİRÁCS 12 CAVO CAVO ALIMENTAZIONE HÁLÓZATI KÁBEL CSATLAKOZÓVAL 13 MEER00450 FILTRO EMI EMI SZŐRİ 14 SC.INV INVERTER GRUPPO DI POTENZA INVERTER 15 SC.MTIG SCHEDA CONTROLLO VEZÉRLİ ÁRAMKÖR 16 MEYC02000 INTERRUTTORE KI/BE KAPCSOLÓ 18 Y.DD.ELEV GRUPPO ELETTROVALVOLA MÁGNESSZELEP 19 MMGA01100 ATTACCO GAS GÁZCSATLAKOZÓ, HÁTSÓ 20 SC.HFUNIV SCHEDA HF HF PCB 21 SC.ING3F SCHEDA INGRESSO INPUT PCB 22 MMAG00100 CORNICE PLASTICA MŐANYAG KERET 23 MISS00009 SCATOLA CARTONE KARTONDOBOZ 24 MMCH00560 CONNETTORE VOLANTE PER TORCIA PISZTOLY DUGÓ 25 MMGA00130 ATTACCO RAPIDO GAS - MASCHIO GÁZ GYORSCSATLAKOZÓ (PISZTOLY) 26 MERPB100K POTENZIOMETRO POTMÉTER 6 PFON Dettaglio piastra di fondo Az alaplap alkatrészei 62 Y.DD.DISS DISSIPATORE DIODI HŐTİBORDA DIÓDÁKKAL 63 DIODI DI USCITA DIÓDA 64 INDU INDUTTANZA FOJTÓTEKERCS 65 Y.DD.TRAS TRASFORMATORE TRANSZFORMÁTO 66 TRA TRASFORMATORE AUSILIARE SEGÉDTRANSZFORMÁTOR 67 Y.DD.AVVO AVVOLGIMENTO HF DC DOPPIA FERRITE DUPLA MAGOS FERRIT TEKERCS 34

35 WIG 320 CDI 35
