1 INDUSTRIE SOROZAT WIG 160 AC/DC WIG 200 AC/DC HASZNÁLATI UTASÍTÁS MANU.115.M.ACDC.00

2 A TEC.LA S.r.l. köszönetét fejezi ki, hogy a megbízhatóság és biztonság elveit szem elıtt tartva épített hegesztıgépét választotta. A gépek építésénél felhasznált anyagok kiváló minıséget és alacsony szervizigényt szavatolnak. Javasoljuk, hogy olvassa végig a használati utasítást a gép bekapcsolása elıtt. A GYÁRTÓ: kinyilvánítja TEC.LA. S.r.l. Via Castel Morrone n. 15/c GENOVA Olaszország FELELİSSÉGE TUDATÁBAN, HOGY AZ ALÁBBI MÁRKANEVET VISELİ, LENT MEGNEVEZETT TERMÉK: MODELL: WIG 160 AC-DC WIG 200 AC-DC SOROZATSZÁM: A JANUÁR 1.-TİL KEZDİDİ SZÁLLÍTÁSOKRA VONATKOZÓAN MEGFELEL A 89/336 EEC, 92/31 EEC ÉS 93/68 EEC LEFEKTETETT, ELEKTROMÁGNESES KOMPATIBILITÁSRA (EMC) VONATKOZÓ VÉDELMI ELİÍRÁSOKNAK. TOVÁBBÁ, KÜLÖNÖSEN MEGFELEL AZ EN 50199, EN SZABVÁNYOKNAK. IPARI LÉTESÍTMÉNYEKBEN HASZNÁLANDÓ, HÁZTARTÁSI CÉLÚ ALKALMAZÁSA NEM AJÁNLOTT. GENOVA, JANUÁR 1. IGAZGATÓ: CARLO CURLETTO 2

3 Kedves vásárlónk, Abban a reményben üdvözöljük az ERGUS felhasználók családjában, hogy termékünk legnagyobb megelégedésére fog szolgálni, egyúttal tájékoztatjuk, hogy az ERGUS gépek ISO 9000:2001 tanúsítvánnyal rendelkeznek, amely kiváló minıséget és magasfokú megbízhatóságot garantál. TARTALOMJEGYZÉK ÁLTALÁNOS BIZTONSÁGI TUDNIVALÓK... 4 A HEGESZTİÁRAMFORRÁS LEÍRÁSA A készülék elhelyezése A csomagban található tartozékok Az elılap kezelıszervei... 7 ÜZEMBEHELYEZÉS ÉS HASZNÁLAT... 8 A GÉP ÜZEMELTETÉSE ELEKTRÓDAHEGESZTÉSNÉL Bevontelektródás (MMA) hegesztés Elektródahegesztés jellemzı hibajelenségei A GÉP ÜZEMELTETÉSE TIG HEGESZTÉSNÉL TIG (AWI) hegesztés TIG HEGESZTÉS HIBAJELENSÉGEI, MEGOLDÁSOK HA AZ INVERTER NEM MŐKÖDIK KIEGÉSZÍTİK, TARTOZÉKOK Pulzáló Pedálos vezérlés Távirányító MŐSZAKI ADATOK FUNKCIÓK KAPCSOLÁSI RAJZ TÁVIRÁNYÍTÓ CSATLAKOZTATÁSA ALKATRÉSZLISTA

4 ÁLTALÁNOS BIZTONSÁGI TUDNIVALÓK Áramütés AZ ÁRAMÜTÉS HALÁLT OKOZHAT! Feszültség alatt ne érjen a gép alkatrészeihez Húzza ki a gép csatlakozóját a hálózatból, mielıtt bármi nemő beavatkozást végezne A hegesztı megfelelıen szigetelt kesztyő és védıruházat használatával ügyeljen arra, hogy teljesen el legyen szigetelve a munkadarabtól és a földtıl. Ne dolgozzon sérült, vagy rosszul csatlakoztatott hegesztıkábelekkel, illetve rossz állapotú fogókkal Tartsa a munkadarabot és környezetét szárazon, nedves testtel ne hegesszen Ne dolgozzon párás, nedves területen Ne támaszkodjun a hegesztés alatt álló tárgyakra Védje a berendezést megfelelı elektromos kismegszakítóval Ne használja a gépet ha annak bármely balesetvédelmi része is hiányzik Bizonyosodjon meg arról, hogy a használt hálózat földelése tökéletes Robbanások Ne hegesszen túlnyomás alatt álló tartályok közelében Ne hegesszen olyan tárgyakat, melyek benzint, vagy más gyúlékony anyagot tartalmazhatnak Ne hegesszen olyan területen, ahol robbanékony füst, gız, vagy gáz lehetséges Mindíg használjon gázreduktort a gázpalack és a hegesztıgép csatlakozásánál Ne használjon sérült vagy szivárgó gázpalackot Ne használjon olyan gázpalackot, amire nincs egyértelmően feltüntetve annak tartalma Ne tegye ki a gázpalackot sugárzó hıhatásnak Sose keverje össze a különbözı gázokat palackon belül Mindíg arra szakosodott, profi partnerrel töltesse meg a gázpalackot Kerülje a véletlenszerő összeírintését a palacknak és elektródának Cserélje ki azonnal a sérült gáztömlıt Ügyeljen a gázreduktor jó állapotára és rendszeresen ellenırizze annak helyes mőködését Mindíg a használt gázhoz készült gázreduktort válassza Tőz Ügyeljen a szikrák, a salak, vagy az izzó anyagok által okozott esetleges lángok elkerülésére Bizonyosodjon meg arról, hogy a munkaterület fel van szerelve megfelelı tőzoltó berendezésekkel Távolítsa el a gyúlékony és tőzveszélyes anyagokat a munkaterületrıl Égés Védje a testét az égési és ultraibolya sugárzás okozta sérülésektıl tőzálló védıruházat használatával. (kesztyő hegesztıpajzs lábbeli stb.) Használjon hegesztıpajzsot Tartsa távol az elektróda vagy hegesztıpisztoly hegyét a saját és mások testétıl is Bizonyosodjon meg róla, hogy van a munkaterületen elsısegély-csomag Ne viseljen kontaktlencsét, a hegesztıív intenzív hıhatása a szaruhártyára égetheti azt Cserélje ki a pajzsban lévı üveget ha az megsérült vagy nem megfelelı az adott munkához Várja meg, hogy a hegesztett felület kihőljön, mielıtt megérintené azt Gázok Hegesztés közben gázok és káros hatású fémes porfelhı képzıdik, ezért: Ha zárt területen dolgozik, használjon ventillátorokat, melyek a gázokat kifújják a térségbıl Tisztítsa meg a hegesztendı felületet az olyan vegyi anyagoktól, melyek hı hatására káros gázzá alakulhatnak Ne hegesszen olyan munkadarabot megfelelı füstelvezetés nélkül, amely felülete vagy összetétele a következı anyagokat tartalamzza: ólom, kadmium, grafit, cink, króm, higany. FIGYELMEZTETÉS: a füstök kifújására és a levegı keringetésére soha ne használjon oxigént!!! Sugárzás A hegesztési ív sugárzással jár, ami károsíthatja a szemet és megégetheti a bırt. A hegesztési ívet 15 méteres távolságig tartják veszélyesnek. Ügyeljen a megfelelı védelemre! 4

5 Zaj A hegesztési ív nem haladja meg a 80db zajszintet, megfelel az erre vonatkozó hatályos törvényeknek. Használjon fülvédıt vagy füldugót a kicsi, zárt helyen, vagy fejhez közel végzett munkák esetén, a halláskárosodás elkerülése végett. Elektromágneses hatások Ez a hegesztıberendezés megfelel az elektromágneses hatásokra vonatkozó törvényeknek és szabályoknak, és ipari környezetben történı használatra alkalmas. Mindemellett meg kell tenni a szükséges óvintézkedéseket ha az elektromágnesesség hatással lehet a következıkre: Adat továbbításra szolgáló rendszerek Kommunikációs berendezések Kapcsolótáblák Biztonsági berendezések Mérı és hitelesítı eszközök Szívritmus-szabályzóval (pacemaker) élı emberek A magas feszültség vagy frekvencia következtében létrejövı mágneses terek megzavarhatják a szívritmusszabályzót. A szívritmus-szabályzóval élık konzultáljanak az orvosukkal, mielıtt használatba vennék a hegesztıgépet, vagy mielıtt olyan területen dolgoznának, ahol ilyet alkalmaznak. Mozgatható részek Minden védelemre szolgáló burkolatot és géptartozékot tartson a helyén Tartsa a kezét, haját és ruházatát távol a mozgó részektıl (ventillátor,huzal elıtoló MIG-nél). VESZÉLYT JELZİ TÁBLÁK EXPLOSIVE MATERIAL INFLAMMABLE MATERIAL GENERIC DANGER DANGEROUS ELECTRICAL TENSION POISONOUS SUBSTANCES BLINDING BALESETVÉDELMI TÁBLÁK SAFETY FOOTWEAR REQUIRED BODY PROTECTION REQUIRED PROTECTIVE GLOVES REQUIRED EYE PROTECTION REQUIRED HEARING PROTECTION REQUIRED EXTINGUISHER FIRST AID 5

6 A HEGESZTİÁRAMFORRÁS LEÍRÁSA Az INDUSTRIE WIG 160 AC-DC és WIG 200 AC-DC hegesztıgépeket MMA (bevontelektródás) és TIG HF (nagyfrekvenciás AWI) hegesztésre tervezték. Alapvetı komponenseik: 1. Vezérlı elektronika 2. Áramátalakító elektronika 3. Nagyfrekvenciás generátor Ezek az inverterek csekély súlyuk és kis méretük következtében ideálisak gyakori helyváltoztatással járó munkákhoz. Az inverterrel megszőnik a régi generációs hegesztıgépekre jellemzı magas zajszint. A hegesztési varrat képzését jobban lehet irányítani az új elektronikai megoldásokkal. Az ERGUS gépek építésénél alkalmazott anyagok és komponensek magas minısége hosszú élettartamot és alacsony karbantartásigényt szavatol. HASZNÁLAT ÉS CSATLAKOZTATÁS ELİTT FIGYELMESEN OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. Az utasítások betartásával elkerülheti a gép helytelen üzemeltetését. A nem rendeltetésszerő használat érvényteleníti a termék jótállását. JAVÍTÁS ÉS KARBANTARTÁS-IGÉNYÉVEL FORDULJON A MÁRKAKERESKEDİHÖZ. A SZAKKÉPZETLEN SZEMÉLYZET ÁLTAL VÉGREHAJTOTT JAVÍTÁS ÉRVÉNYTELENÍTI A JÓTÁLLÁST. A hegesztıáramforrást kizárólag képzett kezelı által végzett ipari tevékenységre tervezték. A berendezés használható nagy igénybevétellel járó körülmények között, és 10 C/ +40 C közti h ımérsékleteken. 1. A készülék elhelyezése Ne helyezze el a gépet olyan helyen, ahol akadályozva van a levegı áramlása a ventilátorban és a védırács körül (ne takarja le a hegesztıgépet). A környezet hımérséklete ne haladja meg a 40 C-t, és gyızıdjön meg arról, hogy a munkaterület légterében nincs gız, savas párák, por illetve fémtörmelék, amely a levegıvel száll. Ellenırizze, hogy a gép és az elektromos hálózat feszültsége megegyezik. Gyızıdjön meg róla, hogy a hálózat teljesítménye fedezi a gép teljesítményfelvételét (lásd a mőszaki adatokat). Ellenırizze, hogy a munkakörülmények megfelelnek-e az IP 21 S védelmi fokozatnak. A burkolat az elektronikus komponensek védelmét biztosítja külsı behatások és közvetlen érintkezés ellen. A burkolatok különbözı mértékben védenek szilárd testekkel és vízzel szemben, a használat körülményeitıl függıen. A védelem fokát az IP betőket követı két számjegy jelzi: az elsı számjegy a szilárd testekkel szembeni védelem szintjét, a második számjegy pedig a vízzel szembeni védelem szintjét jelenti. I Szám Jelentés II Szám Jelentés Kiegészítı mezı Jelentés 2 Védett 12mm-nél nagyobb tárgyakkal szemben (pl. az emberi ujj). 1 Védett függılegesen csepegı víz ellen. S A készülék kikapcsolt állapotában. 2. A csomagban található tartozékok A doboz tartalma: 1 hegesztıgép; 1 használati utasítás; 1 db 4 pólusú pisztolydugó; 1 db gáz gyorscsatlakozó. Ellenırizze, hogy a fenti termékek benne legyenek a dobozban. Ha bármi hiányzik, értesítse a szakkereskedıt. Vizsgálja meg az áramforrást kicsomagolás után. Ha sérülést talál, rögtön forduljon a kereskedıhöz. 6

7 3. Az elılap kezelıszervei WIG 200 AC-DC 1. KI/BE KAPCSOLÓ 2. TÚLMELEGEDÉSJELZİ LED 3. HEGESZTİÁRAM ÁLLÍTÓ GOMB 4. POZITÍV CSATLAKOZÓ 5. NEGATÍV CSATLAKOZÓ 6. PULZÁLÓ, TÁVIRÁNYÍTÓ, PEDÁL CSATLAKOZÓ 7. ÜZEMMÓDVÁLASZTÓ GOMB - MMA, TIG 2-4 ÜTEM, HF-FEL/ANÉLKÜL. 8. TIG PISZTOLY CSATLAKOZÓ ALJZAT 9. GÁZ GYORSCSATLAKOZÓ 10. HOT START GOMB (MMA KIVITELNÉL) 11. GÁZUTÁNFUTÁS ÁLLÍTÁS 12. ÁRAMLEFUTÁS ÁLLÍTÁS 13. NÉGYSZÖGJEL BALANCE GOMB 14. KEZDİÁRAM ÁLLÍTÁS 15. AC/DC ÜZEMMÓD VÁLASZTÁS 16. AC FREKVENCIA GOMB (csak a 200-as modellen, a 160-ason automatikus). 7

8 ÜZEMBEHELYEZÉS ÉS HASZNÁLAT A gépet csak képzett szakember helyezheti üzembe. Minden csatlakoztatást az érvényben levı munkavédelmi elıírásoknak megfelelıen kell végrehajtani! Mielıtt a gépet az elektromos hálózathoz köti, ellenırizze, hogy az 210 V és 250 V között van. A hálózati csatlakozónak földelve kell lennie. Kábelhossz- és keresztmetszet-táblázat A hálózatnak a szükséges feszültséget biztosítania kell. Bizonyos felhasználási területeken hosszabbító kábelekre van szükség a munkafelület eléréséhez. A maximális teljesítmény eléréséhez kövesse az alábbi táblázatok adatait: Hegesztıpálca: 3,25 MM (140A-160A) 10 m 2,5 mm 2 (12 AWG) 20 m 4 mm 2 (10 AWG) 30 m 6 mm 2 (9 AWG) Megjegyzés: Eltérı hosszúsághoz arányosan határozza meg a keresztmetszetet. 8

9 A GÉP ÜZEMELTETÉSE ELEKTRÓDAHEGESZTÉSNÉL A gép elılapján az összes hegesztési paraméter beállítható a megfelelı gombokkal. Csatlakoztassa a hálózati kábelt egy egyfázisú, 230V-s, földelt aljzatba. Ellenırizze, hogy az aljzat földelt-e! 4-es, 5-ös ábra csatlakoztassa a (+) és (-) aljzatba a testkábelt és az elektródafogót. Rutil elektróda használatakor az elektródafogót a negatív pólushoz (-), míg bázikus elektróda használatakor a pozitív pólushoz (+) kell csatlakoztatni. Minden esetben kövesse az elektróda csomagolásán látható útmutatót. 1. Az inverter ki-be kapcsolása. 2. Az inverter túlmelegedés miatti kikapcsolását jelzı LED. 3. A hegesztıáram erısségét állító kapcsoló. Elektróda 1,60 mm: minimum hegesztıáram 30A, maximum hegesztıáram 50A Elektróda 2,00 mm: minimum hegesztıáram 40A, maximum hegesztıáram 70A Elektróda 2,50 mm: minimum hegesztıáram 70A, maximum hegesztıáram 110A Elektróda 3,25 mm: minimum hegesztıáram 110A, maximum hegesztıáram 140A Elektróda 4,00 mm: minimum hegesztıáram 140A, maximum hegesztıáram 160A 6. Távirányító aljzat. 7. A kívánt elektróda kiválasztása 10. HOT START állítás: szikragyújtásnál magasabb áramerısség segíti a gyújtást, annak érdekében, hogy elkerülje az elektróda letapadását. Helyezze az elektróda bevonat nélküli végét az elektródafogóba. Szorítsa a testcsipeszt a hegesztendı munkadarabra. Érintse az elektródát a testhez az ív begyújtásához. A hegesztés befejezéséhez távolítsa el az elektródát, és az ív kialszik. 9

10 1. Bevontelektródás (MMA) hegesztés A bevont elektródás ívhegesztés egy fúziós eljárás, amely egy elektromos ívet használ hıforrásként. Ez az ív a bevont elektróda és a munkadarab végpontjai között képzıdik. Az ív által keltett hı megolvasztja a munkaanyagot, a pálcát és a bevonat egy részét. A bevonat fennmaradó része füst formájában távozik, felhıt képez, amely a levegıoxidáló hatásától védi a hegesztıvarratot. A bevonatnak az a része, amely beolvad a hegfürdıbe, kicsapódik a fémen, a felszínre szivárogva salakot képez, amely a hegesztıvarratra korrózióvédı hatást fejt ki. Az eljárás minden hegesztési helyzetben kivitelezhetı. HEGESZTÉSI POZÍCIÓK Alapvetıen 4 hegesztési helyzetet különböztetünk meg: Felületi: az elektródát felülrıl alkalmazzák, és a hegesztendı darabok vízszintesen helyezkednek el egymáshoz képest. Szembıl: az elektródát vízszintesen alkalmazzuk, és a hegesztendı darabok egymás alatt függıleges irányban helyezkednek el. Függıleges: az elektróda függıleges irányban halad, és a hegesztendı darabok szintén függılegesen helyezkednek el. Kétféle irányt különböztetünk meg: függıleges emelkedı: az elektróda felfelé mozog; függıleges ereszkedı: az elektróda lefelé mozog. Emelkedı Ereszkedı 10

11 Megj: az ereszkedı hegesztés gyors mozgást igényel, míg az emelkedı lassú tempót, hogy az anyag kellıen áthevüljön. Fej feletti hegesztés: az elektróda felfelé mutat, míg a hegesztendı darabok egymás mellett vízszintesen helyezkednek el. AZ ÁLLANDÓ VASTAGSÁGÚ, EGYENLETES VARRAT ÉRDEKÉBEN AZ ÖSSZEHEGESZTENDİ ÉLEKET MINDIG ELİ KELL KÉSZÍTENI. 2. Elektródahegesztés jellemzı hibajelenségei HIBA LEHETSÉGES OKOK MEGOLDÁS A. Nedves az elektróda. B. Túl magas hegesztıáram. C. Olajos vagy festékes felület. 1. Légbuborékok a varratban (porozitás). 2. Repedések jelennek meg a varraton azonnal a szilárdulás után. 3. Törés a gyök elégtelen kitöltése következtében. 4. A munkadarab egyes részei nem olvadnak be a lemezbe vagy az illesztésbe. 5. Nemfémes zárványok vannak a varratban (pl. salak). A. Túl merev illesztés. B. Túl vékony hegesztıtorok. C. A lehőlés túl gyors. A. Túl alacsony hegesztıáram. B. Túl nagy elektróda. C. Elégtelen nyílás a darabok között. D. Helytelen sorrendben végzett hegesztés. A. Túl vékony az alkalmazott elektróda. B. Alacsony a hegesztıáram. C. Nem megfelelı szögben tartja az elektródát. D. Túl gyorsan hegeszt. E. Salak vagy egyéb szennyezıdés rakódott le a felületen. A. Az elızı áthúzásokból salakrészecskék maradtak a varratban. B. Az illesztés túl keskeny. C. A salak egy felületi egyenetlenséghez tapad. D. Salakdarabok záródtak be a hegfürdı alatt. E. Rozsda vagy forgács akadályozza a tökéletes beolvadást. F. Az elektróda nem alkalmas a hegesztési helyzethez. A. Szárítsa meg az elektródát. B. Csökkentse a hegesztıáramot. C. Tisztítsa meg az illeszkedést. A. Küszöbölje ki az illeszkedı elemek feszültségeit. B. Csökkentse a haladási sebességet, hogy vastagabb varrat keletkezzen. C. Melegítse elı a munkadarabot, és hőtse le lassabban. A. Növelje a hegesztıáramot. B. Használjon vékonyabb elektródát. C. Szélesítse ki a nyílást. D. A megfelelı sorrendben illessze a munkadarabokat. A. Használjon vastagabb elektródát, és melegítse elı a munkadarabot. B. Növelje a hegesztıáramot. C. Korrigálja az elektróda szögét. D. Hegesszen lassabban. E. Tisztítsa meg a felületet munka elıtt. A. Több áthúzást igénylı munkáknál tisztítsa le a salakot és a következı áthúzást vékonyabb elektródával végezze. B. Hagyjon helyet a salak letörléséhez. C. Ha kell, csiszolja vagy marja le az egyenetlenségeket. D. Távolítsa el a salakot a sarkokból. Jobb beolvasztásért használjon kisebb elektródát és nagyobb hegesztıáramot. E. Tisztítsa meg a gyököt. F. Válasszon a helyzetnek megfelelı elektródát, különben nagyon nehéz a salakot eltávolítani. 11

12 A GÉP ÜZEMELTETÉSE TIG HEGESZTÉSNÉL DC - Egyenáram Csatlakoztassa a hálózati kábelt egy 230V egyfázisú vezetékhez, amely biztosan földelt!. Helyezze a gázpalackot biztos helyre, és rögzítse szilárdan. Csatlakoztassa a TIG pisztoly gáztömlıjét a reduktorhoz, a mőszer gyártója által mellékelt utasítás szerint. Tiszta argon használatát javasoljuk (4-8L/perc). 4. Pozitív csatlakozó (+) a testkábelnek. 5. Negatív csatlakozó (-) a TIG pisztoly összekötıkábelének. 8. A TIG pisztoly csatlakozó aljzata. 9. A TIG pisztoly gáztömlı csatlakozója. 15. DC egyenáram beállítása. 3. Hegesztıáram-állító potméter. 7. Válassza ki a 2/4 ütemő, HF-es vagy anélküli TIG üzemmódot. 2 T HF helyzet - 2 ütem, csap- és ponthegesztéshez, nyomva tartott nyomógombbal. 4 T HF helyzet - 4 ütem, a gomb folyamatos nyomása nélkül. Nyomja le a gombot; ha az ív meggyulladt, a gombot el lehet engedni, és így hegeszteni; a hegesztés végén újra nyomja le és engedje fel a nyomógombot. 2-4 T: a HF nélküli gyújtást olyan helyeken használják, ahol a magas frekvencia mőködési zavart okozhat elektromos berendezésekben, pl. számítógépekben. Azonos a HF-es gyújtással. HF nélkül koppintós gyújtással lehet ívet gyújtani. 14. Alacsony értékre állított kezdıáram, 4 ütemő hegesztésnél, a vezérlıgomb rövid megnyomásakor alacsonyabb hegesztıáramot produkál, amely a hegesztıáram százalékában határozható meg; a gomb elengedésekor a hegesztıáram visszatér a beállított értékre (3-as gomb). 12. Ha beállítja az áramlefutási idıt, a hegesztıáram a munka végén fokozatosan lecsökken, elkerülve ezzel a tipikus hibákat, mint pl. a varrat zsugorodása. A 2-ütemő módban ezt a gomb elengedésével, míg a 4 ütemő módban a gombot nyomva kell tartani. 11. A gázlefutás beállításával a hegesztés végén elkerülheti az elektróda oxidációját. Ilyenkor még néhány másodpercig (8/10mp ajánlott) áramlik a védıgáz. 6. Csatlakozó: pulzáló távirányító - pedál. 12

13 AC - VÁLTÓÁRAM 4. Pozitív csatlakozó (+) a testkábelnek. 5. Negatív csatlakozó (-) a TIG pisztoly összekötıkábelének. 8. A TIG pisztoly csatlakozó aljzata. 9. A TIG pisztoly gáztömlı csatlakozója. 15. AC váltóáram beállítása. 3. Hegesztıáram-állító potméter. 7. Válassza ki a 2/4 ütemő, HF-es vagy anélküli TIG üzemmódot. 2 T HF helyzet - 2 ütem, csap- és ponthegesztéshez, nyomva tartott nyomógombbal. 4 T HF helyzet - 4 ütem, a gomb folyamatos nyomása nélkül. Nyomja le a gombot; ha az ív meggyulladt, a gombot el lehet engedni, és így hegeszteni; a hegesztés végén újra nyomja le és engedje fel a nyomógombot. 2-4 T: a HF nélküli gyújtást olyan helyeken használják, ahol a magas frekvencia mőködési zavart okozhat elektromos berendezésekben, pl. számítógépekben. Azonos a HF-es gyújtással. HF nélkül koppintós gyújtással lehet ívet gyújtani. 14. Alacsony értékre állított kezdıáram, 4 ütemő hegesztésnél, a vezérlıgomb rövid megnyomásakor alacsonyabb hegesztıáramot produkál, amely a hegesztıáram százalékában határozható meg; a gomb elengedésekor a hegesztıáram visszatér a beállított értékre (3-as gomb). 11. A gázlefutás beállításával a hegesztés végén elkerülheti az elektróda oxidációját. Ilyenkor még néhány másodpercig (8/10mp ajánlott) áramlik a védıgáz. 13. A balance gomb állításakor, ha a mutató középen áll, az ív kiegyensúlyozott; az óramutató járásával ellentétesen elfordítva jobb a varratbeolvadás, az óramutató irányában elfordítva pedig tisztább a varrat. 12. Ha beállítja az áramlefutási idıt, a hegesztıáram a munka végén fokozatosan lecsökken, elkerülve ezzel a tipikus hibákat, mint pl. a varrat zsugorodása. A 2-ütemő módban ezt a gomb elengedésével, míg a 4 ütemő módban a gombot nyomva kell tartani. 6. Csatlakozó: pulzáló távirányító - pedál. 13

14 1.TIG (AWI) hegesztés A TIG hegesztés egy fúziós eljárás, melynek során elektromos ívet használunk hıforrásként, amely egy wolframelektróda és a hegesztendı test között keletkezik. Ehhez az eljáráshoz semleges hegesztıgázt argont kell használni a varrat korrózióvédelméhez. Az esetleg szükséges hozaganyagnak a hegesztett testanyaghoz alkalmasnak kell lennie (acél, rozsdamentes acél, réz, stb). PISZTOLY ÁRAMKÁBEL GÁZTÖMLİ PÁLCA WOLFRAMELEKTRÓDA LERAKÓDÁS BEOLVADÁS OLVADÉK VÉDİGÁZ MUNKADARAB TIG üzemmódban a hegesztés lehetséges minden hegesztési helyzetben. Továbbá, összehasonlítva más hegesztési eljárásokkal, a hegesztett illesztés mechanikailag ellenállóbb, nehezebben korrodál és mivel kevésbé hevíti át a munkadarabot, kisebb a torzulások esélye is. A hozaganyag nélkül is végezhetı TIG hegesztés szennyezıdéstıl és salaktól mentes, sima és fényes varratot eredményez. TIG AC (váltóáramú AWI) HEGESZTÉS Az alumínium és ötvözetei, fizikai és mechanikai tulajdonságaiknak köszönhetıen, csak bizonyos feltételekkel hegeszthetık. A tiszta alumínium könnyőfém, olvadáspontja kb. 660 C, hıtágulási együtthatója magas, és nagyon jó a hıvezetı képessége is. Az alumíniumhegesztéssel kapcsolatos egyik legfontosabb nehézség az anyag oxidációra való hajlama, ti. olvadáspontja közelében könnyen vegyül a levegı oxigénjével (kb. 660 C-nál ); a felületen keletkezı oxidréteg akadályozza az áram folyását az egyik irányban, ezáltal kioltja az ívet. Az alumíniumoxid, melynek olvadáspontja magasabb, mint az alumíniumé, elektromosan szigeteli a varratot. A hegesztıáram nem tud áthatolni ezen a rétegen. Következésképpen, egyenáramban (DC) lehetetlen alumíniumot vagy ötvözetet hegeszteni. AWI alumíniumhegesztéshez kizárólag váltóáramú áramforrást lehet használni, amely képes nagyfrekvenciás gyújtásra. A váltóáram segítségével a váltakozó pozitív és negatív töltéső hegesztıáram képes a munkadarab áthevítésére. Az új áramforrások technológiája, amely 80-tól 200 Hz-ig terjedı frekvenciával, szögletes hullámformával (négyszögjel) váltogatja a hegesztıáram polaritását, minimálisra csökkenti a polaritás-átmenet idejét, és tökéletes ívkoncentrációt és stabilitást biztosít. A magas frekvencia gondoskodik az ívtartásról minden polaritásváltásnál. VÁLTÓÁRAM EGYENÁRAM IDİ from 5 to 12.5 msec. IDİ 14

15 A munkadarab elıkészítése A hegesztés minısége jelentıs mértékben függ a hegesztendı munkadarab tisztaságától. Az illeszkedéseket mindig megfelelı formára kell alakítani tisztítás elıtt. A legalkalmasabb formák a V és X. Az éleket úgy kell kialakítani, hogy jó beolvadást tegyenek lehetıvé. Ha az élek készen vannak, meg kell ıket tisztítani, oldószerrel zsírtalanítani és sorjátlanítás céljából lecsiszolni vagy drótkefével ledörzsölni. Védıgázként tiszta argont kell használni, mivel a gázkeverékek oxidációt okozhatnak. Az elektróda kiválasztása és elıkészítése Az elektródának megolvadás nélkül kell ellenállnia a lehetı legnagyobb hegesztıáramnak is, mivel az olvadt wolfram megszennyezi a hegesztési varratot. A wolfram merev zárványokat képez a varratban, amelyek hátrányosan befolyásolják a hegesztés ellenállóképességét. Váltóáramú hegesztésnél, ahol a polaritás folyamatosan váltakozik, a hegesztıáramot olyan értékre kell állítani, hogy az elektróda hegye kissé megolvadjon. A HEGESZTİÁRAMHOZ VISZONYÍTOTT ELEKTRÓDAÁTMÉRİ Egyenáram (A) Váltóáram (A) Váltóáram (A) elektróda (mm) ,2 4,0 Negatív pólus Tiszta wolfram elektróda (zöld) Tóriumos elektróda (piros) Elektródaelıkészítés egyenáramú hegesztéshez Az elektróda hegyét az alkalmazni kívánt hegesztıáramnak megfelelıen kell megköszörülni. [ ] Hegesztıáram [ A ] >250 Elektródaelıkészítés váltóáramú hegesztéshez AC TIG hegesztésnél nem szabad hegyesre köszörülni az elektróda hegyét, mivel a hegy nagyon nagy hıterhelésnek van kitéve; a fenti ábrának megfelelıen, legömbölyítve kell kialakítani az elektródát. 15

16 Az elektróda formája AC TIG hegesztés után Helyesen beállított hegesztıáram: az elektróda enyhén megolvad, ami legömbölyített elektródahegyet eredményez. Túl magas hegesztıáram: az erıs áram megolvasztja az elektrórda hegyét, aminek következtében wolfram záródhat a varratba. Csökkentse a hegesztıáramot vagy használjon nagyobb átmérıjő elektródát. Elégtelen hegesztıáram: az ív instabil, és wolframszemcsék válhatnak le az elektódáról. Ez a szabálytalan felülető elektróda eredménye használjon kisebb elektródát. A hegesztés menete ELEKTRÓDATÍPUSOK ELEKTRÓDA SZÍN ALKALMAZÁS Cérium-Wolfram Szürke Általános Tiszta wolfram Zöld/kék Alumínium és ötvözetei Tórium-Wolfram Piros Vas rozsdamentes - réz Helyezze az elektródacsúcsot 3-4mm-re a munkadarabtól, nyomja meg a pisztoly gombját és az ív automatikusan gyullad; amikor hegfürdı képzıdik, mozgassa folyamatosan és állandó sebességgel a pisztolyt, hogy a varrat egyenletes szélességő és mélységő legyen. Ha hozaganyagot használ, tartsa a pisztolyt ferdén, kb. 20mm-re a munkadarabtól; amikor a hegfürdı folyékonnyá válik, húzza félre a pisztolyt és tegye oda a huzalt, érintse a hegfürdıbe a pálcát. (Alumíniumhegesztéshez mindig kell hegesztıhuzalt használni). Húzza el a pálcát és helyezze vissza a pisztolyt. 16

17 A fenti mőveletet gyakran, állandó tempóban ismételgesse, hogy a varrat egyenletes legyen. TIG hegesztés paraméterei Rozsdamentes acél Lemezvastagság mm Hegesztőáram (A) Varrat típusa Vízszintes Függőleges helyzet helyzet Elektróda mm Hozaganyag, mm Sebesség mm/perc Argon, liter/perc Áthúzások száma szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok szemből átlapolás külső sarok belső sarok külső sarok átlapolás belső sarok Réz és ötvözetei Lemezvastagság mm 1 Varrat típusa Elektróda mm Hozaganyag, mm Sebesség mm/perc Argon, liter/perc Áthúzá-sok száma szemből átlapolás L-illesztés szemből Hegesztőáram (A) Vízszintes helyzet szemből belső sarok átlapolás TIG hegesztés paraméterei egyenáramban (DC) 17

18 ALUMÍNIUM ÉS ÖTVÖZETEI mm Varrat típusa Vízszintes helyzet Hegesztıáram (A) Függıleges helyzet Függıleges emelkedı Elektróda mm. Lemezvastagság. Hozaganyag mm. Hegesztés sebessége mm./min. Argon L/perc Áthúzások száma Szembıl Átlapolás Belsı sarok Élre állítva Belsı sarok Élre állítva Szembıl Átlapolás Belsı sarok Élre állítva Szembıl Átlapolás Belsı sarok Élre állítva Hozaganyag Hozaganyag huzal vagy rúd formájában fordul elı; elképzelhetı a munkadarab anyagából kivágott lemezcsíkok használata is ebben az esetben az anyagot jól meg kell tisztítani. Nem szabad, hogy a hozaganyag összetétele folytán porozitást okozzon; a hozaganyagot úgy kell kiválasztani, hogy alkalmas legyen a munkadarabhoz. Ha a megfelelı anyagot használ és állandó sebességgel hegeszt, a varrat sima és tömör, porozitástól mentes lesz. 18

19 2.TIG hegesztés hibajelenségei, megoldások Hiba Lehetséges okok Megoldás 1. Az elektróda elolvad az ív gyújtásakor. 2. Szennyezett hegfürdı. 3. Az elektróda elolvad vagy megég az ív gyújtásakor. 4. A varrat láthatóan feketedik. 5. Instabil az ív. 6. A hegesztıív nem stabilizálódik. 7. Az ív nem egyenletesen gyullad. A. Az elektróda a + aljzathoz van csatlakoztatva. A. Az elektróda beszennyezıdött a hegfürdıtıl. B. A hegesztıgáz levegıvel keveredik. A. Nem jut gáz a hegfürdıhöz. B. A pisztolyban lerakódások vannak. C. Kihasadt gáztömlı. D. A gáz útjában lerakódások vannak. E. Zárt gázszelep. F. A pisztoly szelepe zárva van. G. Túl kicsi az elektróda a hegesztıáramhoz. A. Elégtelen védıgáz-utánpótlás. A. Az elektróda túl nagy az alkalmazott hegesztıáramhoz. A. A testkábel nincs csatlakoztatva a munkadarabhoz, vagy a vezetékek nem a megfelelı pólusba futnak. B. A pisztoly kábelei nem csatlakoznak. C. Hibás gázáramlás, üres palack vagy zárt szelep. A. Az elektróda túl vastag a hegesztıáramhoz. B. Az elektróda nem megfelelı a munkához. C. A gázáramlás túl erıs. D. Nem megfelelı gázt használ. E. Rossz az érintkezés a testcsipesz és a munkadarab közt. A. Kösse az elektródát a - pólushoz. A. Köszörülje újra az elektróda hegyét. B. Ellenırizze a gáztömlıt vagy cseréljen palackot. A. Ellenırizze a gázvezetéket és a palackot. B. Tisztítsa ki a pisztolyt. C. Cserélje ki a gáztömlıt. D. Vegye le a gáztömlıt a pisztolyról, és nagy nyomással fúvassa ki a piszkot. E. Nyissa ki. F. Nyissa ki. G. Csökkentse az áramot, vagy használjon nagyobb elektródát. A. Növelje a gázáramlást vagy ellenırizze a vezetéket. A. Válasszon megfelelı mérető elektródát. (3-as táblázat). A. Szorítsa a testcsipeszt a munkadarabra, és ellenırizze a vezetékek helyes bekötését. B. Tegye a pisztolyt a - csatlakozóba. C. Ellenırizze a gázáramlást, cseréljen palackot vagy nyissa ki a szelepet. A. Válasszon megfelelı elektródát a 3- as táblázatból. B. Válasszon megfelelı elektródát a 4- es táblázatból. C. Állítsa be a helyes gáznyomást. D. Válasszon megfelelı hegesztıgázt a 6-os táblázatból. E. Ellenırizze az érintkezést. 19

20 HA AZ INVERTER NEM MŐKÖDIK A hegesztıgép nem kapcsol be: ellenırizze a hálózati csatlakozást és a kapcsológomb állását (1). Szabálytalan elektródahegesztés: Ellenırizze az összekötıkábel és a testcsipesz csatlakozását, hogy megfelel-e a használt elektródának. Ellenırizze, hogy a beállított hegesztıáram alkalmas-e az elektródához ill. a hegesztett anyaghoz. Ellenırizze, hogy az elektródák nem nedvesek vagy sérültek-e. Ellenırizze, hogy a munkadarab ne legyen festékes, szennyezett, olajos stb. Ellenırizze, hogy a testcsipesz jól érintkezik-e a testtel. A hegesztıgép nem termel elegendı teljesítményt: Ellenırizze, hogy a hálózati feszültség 210V-250V között legyen (hegesztés közben is). Ha hosszabbító kábelt alkalmaz, gyızıdjön meg róla, hogy megfelel a 8. oldalon lévı táblázatnak. TIG hegesztésnél: A pisztoly fröcsköl hegesztés közben: Ellenırizze, hogy az összekötı- és a testkábel megfelelıen csatlakozik-e. Ellenırizze, hogy a gázpalack csatlakoztatva van-e, illetve a gázáramlás megfelelı-e. Gyızıdjön meg arról, hogy a munkadarab nem szennyezett vagy olajos-e. Gyızıdjön meg róla, hogy a munkadarab nem tartalmaz olyan ötvözı anyagokat, amelyek nem alkalmasak a hegesztési eljáráshoz. Ellenırizze, hogy a hegesztendı anyagnak megfelelı színjelzéső elektródát használ-e. Ellenırizze, hogy a hegesztıáram nincs-e túl magasra állítva. Túl rövid a bekapcsolási idı: Nézze meg, hogy forog-e a ventilátor. Ellenırizze, hogy a ventilátor akadálytalanul forog-e és a hőtırácson áramlik-e levegı. Gyızıdjön meg arról, hogy a környezet hımérséklete nem túl magas-e. 20

21 1. Pulzáló KIEGÉSZÍTİK, TARTOZÉKOK Bizonyos hegesztési feladatoknál a pulzált hegesztıáram igen hasznos lehet. I MIN bázisáram (MIN/MAX állítható) I MAX csúcsáram (MIN/MAX állítható) Alacsony frekvencia állítható 0.6-tól 6 Hz-ig Közepes frekvencia állítható 6-tól 60 Hz-ig Magas frekvencia állítható 60-tól 600 Hz-ig Bázis/csúcs százalék idı (30/70%). A hegesztıvarratot a csúcsáramú impulzusok hozzák létre, míg a bázisáram fenntartja az ívet. Ezzel a megoldással könnyebb vékony lemezeket hegeszteni, és a hasonló áramértékkel végzett TIG hegesztéssel összehasonlítva, kisebb terület van kitéve hıhatásnak, amely keskenyebb és kevesebb rajta a hıhatás által okozott torzulás is. 2. Pedálos vezérlés A pedálos vezérlés lehetıvé teszi az ívgyújtást a pisztoly gombjától függetlenül; továbbá a felhasználó különbözı tulajdonságokat is szabályozhat hegesztés közben, például a pedálra gyakorolt nyomás változtatásával növelheti ill. csökkentheti a hegesztıáramot. 3. Távirányító A távirányító segítségével elektródás és TIG eljárásnál egyaránt állítható a hegesztıáram, a hegesztıáramtól nagyobb távolságra is. Az általános összekötıkábel-hosszúság 5 m.; hosszabbat külön kérésre szállítunk. 21

22 MŐSZAKI ADATOK Hálózati feszültség Hálózati frekvencia Hatásfok Felvett áramerısség Biztosíték OCV MMA felvett teljesítmény TIG DC felvett teljesítmény TIG AC felvett teljesítmény MMA ívfeszültség TIG ívfeszültség MMA bekapcsolási idı MMA hegesztıáram 100% bekapcsolási idınél TIG DC bekapcsolási idı TIG DC hegesztıáram 100% bekapcsolási idınél TIG AC bekapcsolási idı TIG AC hegesztıáram 100% bekapcsolási idınél Védelmi fokozat Szigetelési osztály Üzemi hımérséklet Méret (mm) Méret (in) Tömeg WIG 160 AC/DC 230V + 10% 50/60 HZ 0,85 27A 16A t-lag 50V 5,3 KW 3,3 KW 3,3 KW 20,2 26,4V 10,2 16,4V 160 A@60% 125 A 160 A@70% 130 A 160 A@70% 130 A IP 21 S F 10 C+40 C 430x235x x9.25x ,15 Kg (37.80 lbs) WIG 200 AC/DC 230V + 10% 50/60 HZ 0,85 27A 16A t-lag 95V 5,3 KW 4,5 KW 4,5 KW 20,2 26,4V 10,2 18,0V 160 A@60% 125 A 200 A@40% 130 A 200 A@40% 130 A IP 21 S F 10 C+40 C 430x235x x9.25x ,15 Kg (37.80 lbs) FUNKCIÓK MMA hegesztıáram TIG DC hegesztıáram TIG AC hegesztıáram Hot start Arc force Antisticking (letapadásgátlás) TIG ívgyújtás típusa TIG DC vezérlés Kezdıáram Áramlefutás Gázutánfutás AC frekvencia Balance WIG 160 AC/DC 5-160A A 5-160A SELECTABLE AUTOMATIC AUTOMATIC HF 2-4 Step ADJUSTABLE 0-10S 0-20S Hz AUTOMATIC ADJUSTABLE WIG 200 AC/DC A A A SELECTABLE AUTOMATIC AUTOMATIC HF 2-4 Step ADJUSTABLE 0-10S 0-20S Hz ADJUSTABLE ADJUSTABLE MEGJ: A gyártó fenntartja magának a jogot, hogy a mőszaki jellemzıkön további értesítés nélkül változtasson. A gyártó nem vállal felelısséget semmiféle személyi vagy anyagi kárért, amely a gép nem rendeltetésszerő használatából ered. 22

23 WIG 160 AC-DC KAPCSOLÁSI RAJZ 23

24 WIG 200 AC-DC 24

25 TÁVIRÁNYÍTÓ CSATLAKOZTATÁSA 1. Pisztolycsatlakozó 2. Távirányító csatlakozó A CSATLAKOZÓK BEKÖTÉSE 25

26 ALKATRÉSZLISTA WIG 160 AC/DC Nr. TEC.LA Code Megnevezés (olasz) Megnevezés 1 DDF T-E WIG 160 AC/DC WIG 160 AC/DC 2 Y.DD.COPE COPERCHIO BURKOLAT 3 Y.DD.MANO MANOPOLA 15 COMPLETA GOMB 15 4 Y.DD.MANO MANOPOLA 22 COMPLETA GOMB 22 5 MMCD00200 DINSE 25 CSATLAKOZÓ DINSE 25 6 PFON PIASTRA DI FONDO ALAPLAP 7 CABL ATTACCO TORCIA PISZTOLYCSATLAKOZÓ ALJZAT 8 CABL ATTACCO COMANDO A DISTANZA TÁVIRÁNYÍTÓ ALJZAT 9 MMGA00100 ATTACCO RAPIDO GAS GÁZ GYORSCSATLAKOZÓ 10 MMVV00200 VENTILATORE VENTILÁTOR 11 MMTVG00250 PROTEGGIDITA SZELLİZİ/HŐTİRÁCS 12 CAVO CAVO ALIMENTAZIONE HÁLÓZATI KÁBEL CSATLAKOZÓVAL 13 MEER00400 FILTRO EMI EMI SZŐRİ 14 SC.INV INVERTER DC GRUPPO POTENZA EGYENÁRAMÚ INVERTER 15 SC.CONTAC SCHEDA CONTROLLO VEZÉRLİ ÁRAMKÖR 16 MEYB00600 INTERRUTTORE KI/BE KAPCSOLÓ 17 MEYB01000 COPRI-INTERRUTTORE KAPCSOLÓFEDÉL 18 Y.DD.ELEV GRUPPO ELETTROVALVOLA MÁGNESSZELEP 19 SC.ACDC INVERTER AC VÁLTÓÁRAMÚ INVERTER 20 SC.HFAC SCHEDA HF NAGYFREKVENCIA VEZÉRLÉS 21 MEYC00400 COMMUTATORE 3 POSIZIONI 3 ÁLLÁSÚ KAPCSOLÓ* 22 MMAG00200 CORNICE PLASTICA MŐANYAG KERET 23 MISS00800 SCATOLA CARTONE CON INTERNI KARTONDOBOZ 24 MMCH00560 CONN. VOLANTE PER TORCIA PISZTOLYCSATLAKOZÓ DUGÓ 25 MMGA01500 ATTACCO GAS POST GÁZ GYORSCSATLAKOZÓ 26 MMGA00130 ATTACCO RAPIDO GAS - MASCHIO A PISZTOLY GÁZDUGÓJA 27 MEYC00200 COMMUTATORE 6 POSIZIONI 6 ÁLLÁSÚ KAPCSOLÓ* 28 MERPB100K POTENZIOMETRO POTMÉTER 6 PFON Dettaglio piastra di fondo Az alaplap alkatrészei 62 MSMD00500 DISSIPATORE DIODI HŐTİBORDA DIÓDÁKKAL 63 DIODI DI USCITA DIÓDA 64 INDU INDUTTANZA FOJTÓTEKERCS 65 MEDP00500 PONTE DIODI EGYENIRÁNYÍTÓ 66 MEEV00300 VARISTOR VARISZTOR 67 Y.DD.TRAS TRASFORMATORE TRANSZFORMÁTOR 68 TRA TRASFORMATORE AUSILIARE SEGÉDTRANSZFORMÁTOR *Alkatrészrendeléskor mindig közölje a gép típusát. 26

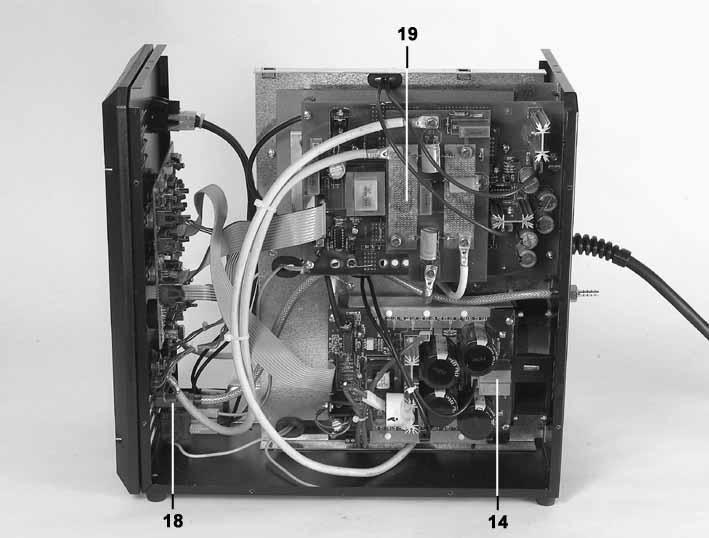

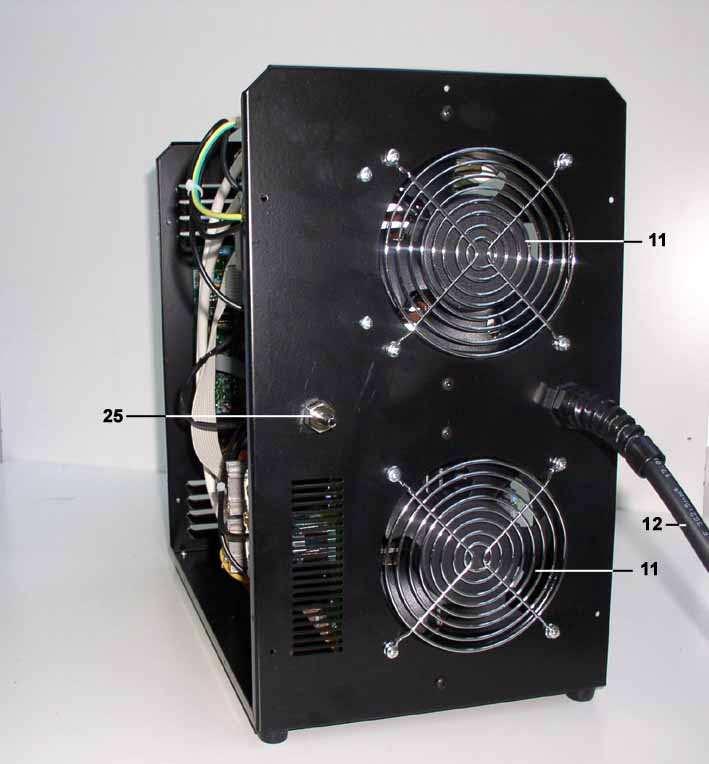

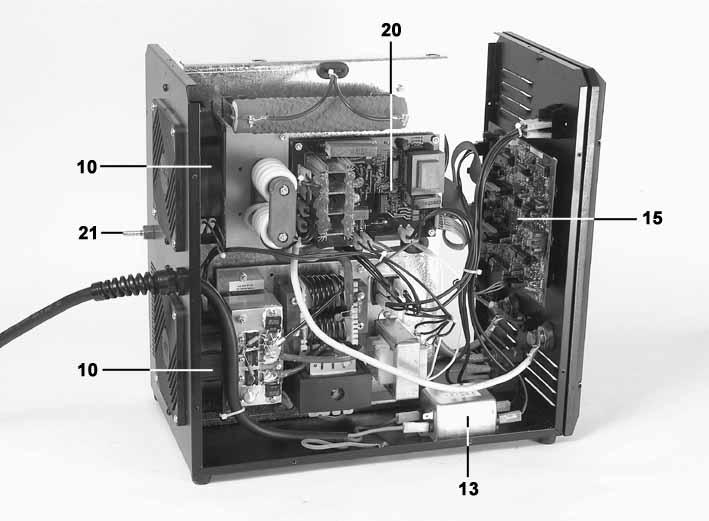

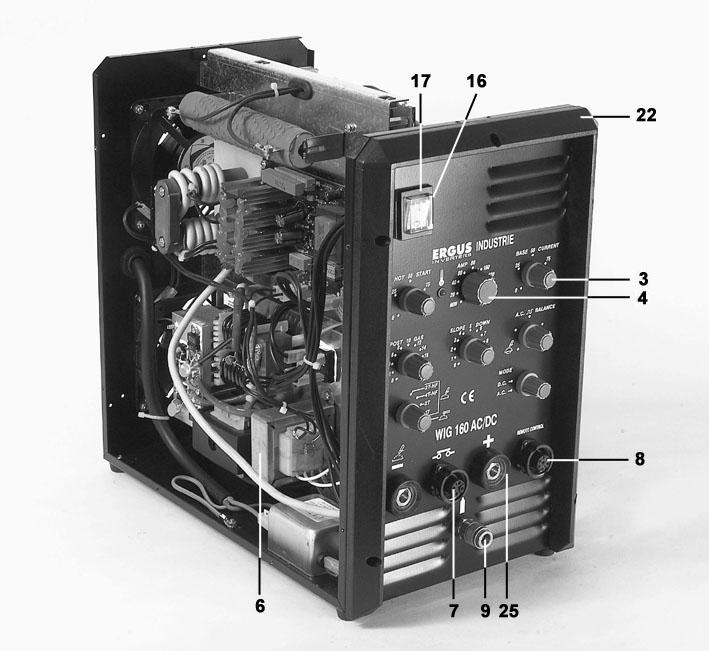

27 WIG 160 AC-DC 27

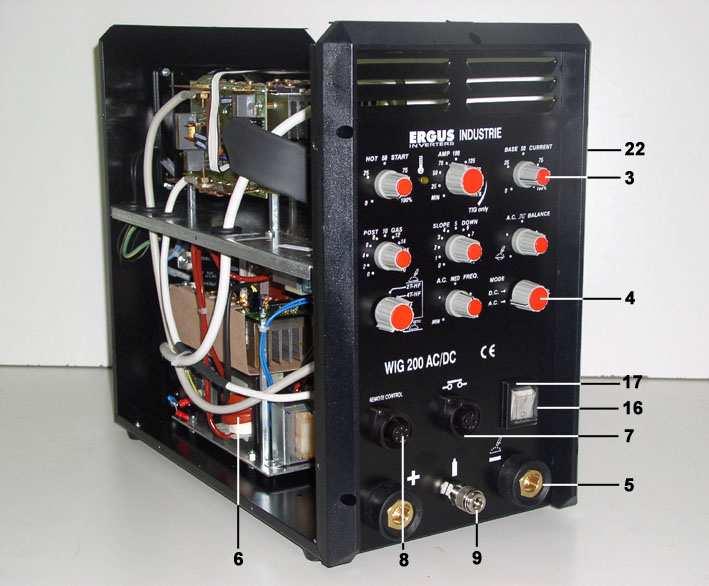

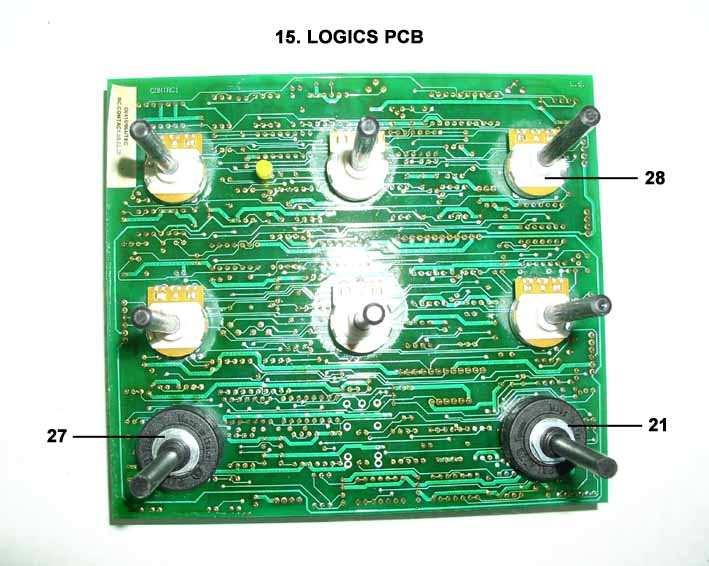

28 WIG 200 AC/DC Nr. TEC.LA Code Megnevezés (olasz) Megnevezés 1 DDF T-E WIG 200 AC/DC WIG 200 AC/DC 2 Y.DD.COPE COPERCHIO BURKOLAT 3 Y.DD.MANO MANOPOLA 15 COMPLETA GOMB 15 4 Y.DD.MANO MANOPOLA 22 COMPLETA GOMB 22 5 MMCD00300 DINSE 25 CSATLAKOZÓ DINSE 25 6 PFON PIASTRA DI FONDO ALAPLAP 7 CABL ATTACCO TORCIA PISZTOLYCSATLAKOZÓ ALJZAT 8 CABL ATTACCO COMANDO A DISTANZA TÁVIRÁNYÍTÓ ALJZAT 9 MMGA00100 ATTACCO RAPIDO GAS GÁZ GYORSCSATLAKOZÓ 10 MMVV00200 VENTILATORE VENTILÁTOR 11 MMTVG00250 PROTEGGIDITA SZELLİZİ/HŐTİRÁCS 12 CAVO CAVO ALIMENTAZIONE HÁLÓZATI KÁBEL CSATLAKOZÓVAL 13 MEER00400 FILTRO EMI EMI SZŐRİ 14 SC.INV INVERTER DC GRUPPO POTENZA EGYENÁRAMÚ INVERTER 15 SC.CONTAC SCHEDA CONTROLLO VEZÉRLİ ÁRAMKÖR 16 MEYB00600 INTERRUTTORE KI/BE KAPCSOLÓ 17 MEYB01000 COPRI-INTERRUTTORE KAPCSOLÓFEDÉL 18 Y.DD.ELEV GRUPPO ELETTROVALVOLA MÁGNESSZELEP 19 SC.INVAC INVERTER AC VÁLTÓÁRAMÚ INVERTER 20 SC.HFAC SCHEDA HF NAGYFREKVENCIA VEZÉRLÉS 21 MMGA01500 ATTACCO GAS POST 3 ÁLLÁSÚ KAPCSOLÓ* 22 MMAG00200 CORNICE PLASTICA MŐANYAG KERET 23 MISS00800 SCATOLA CARTONE KARTONDOBOZ 24 MMCH00560 CONN. VOLANTE PER TORCIA PISZTOLYCSATLAKOZÓ DUGÓ 25 MEYC00400 COMMUTATORE 3 POSIZIONI GÁZ GYORSCSATLAKOZÓ 26 MMGA00130 ATTACCO RAPIDO GAS - MASCHIO A PISZTOLY GÁZDUGÓJA 27 MEYC00200 COMMUTATORE 6 POSIZIONI 6 ÁLLÁSÚ KAPCSOLÓ* 28 MERPB100K POTENZIOMETRO POTMÉTER 6 PFON Dettaglio piastra di fondo Az alaplap alkatrészei 62 MSMD00500 DISSIPATORE DIODI HŐTİBORDA DIÓDÁKKAL 63 DIODI DI USCITA DIÓDA 64 INDU INDUTTANZA FOJTÓTEKERCS 65 MEDP00500 PONTE DIODI EGYENIRÁNYÍTÓ 66 MEEV00300 VARISTOR VARISZTOR 67 Y.DD.TRAS TRASFORMATORE TRANSZFORMÁTOR 68 TRA TRASFORMATORE AUSILIARE SEGÉDTRANSZFORMÁTOR *Alkatrészrendeléskor mindig közölje a gép típusát. 28

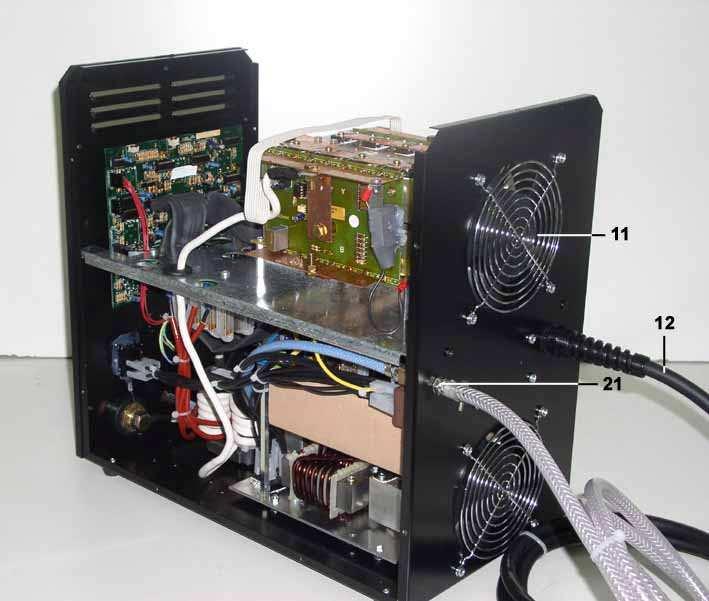

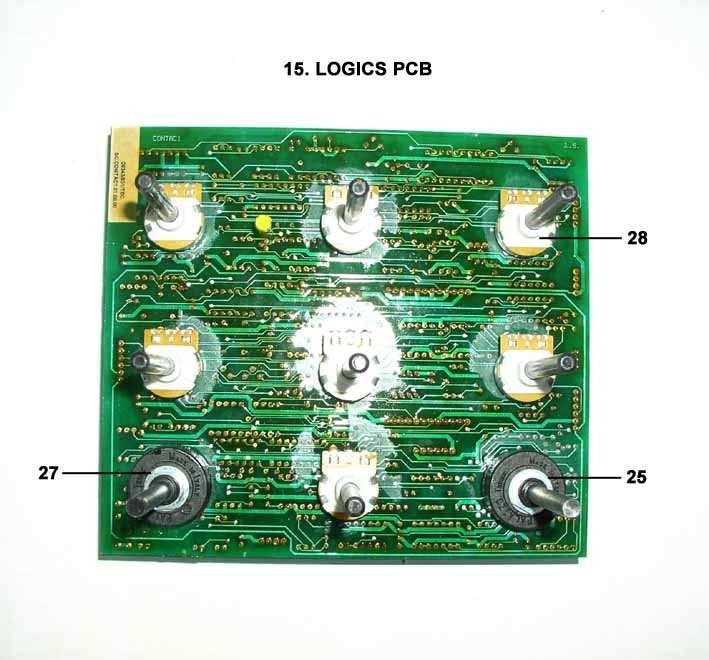

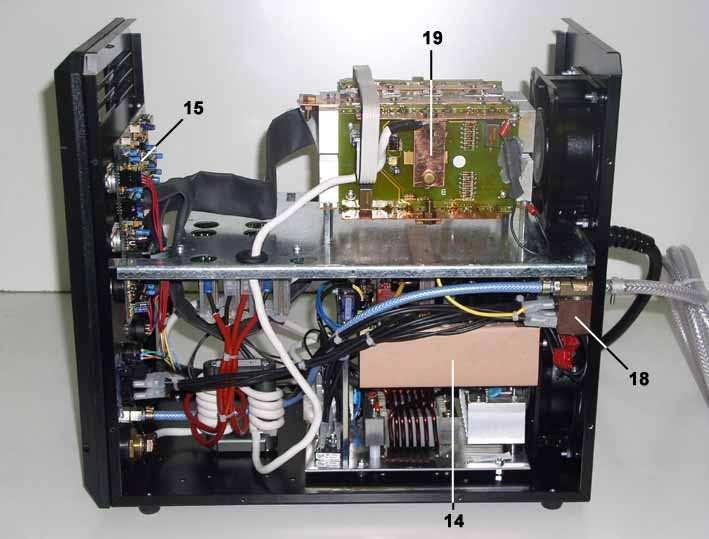

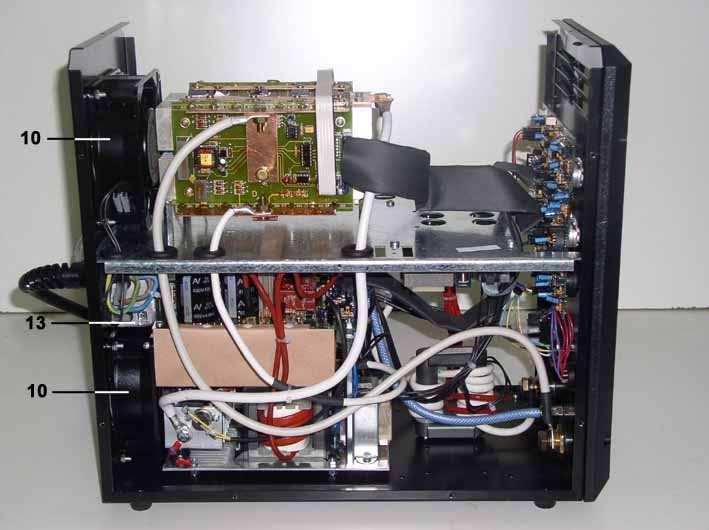

29 WIG 200 AC-DC 29

30 30

31 31

32 SOTOX Kft. Szentpéteri kapu 66. H-3526 Miskolc HUNGARY Phone: Fax:
