Akkumulátor teszter és adatgyűjtő 24V/25A

Átírás

1 Processzoros 24V/25A Kezelési utasítás

2 , amely alkalmas 24V-os akkumulátor felügyelet nélküli tesztelésére, kapacitásmérésre, kiegészítő eszközökkel (akkumulátor töltő, elektronikus szulfátmentesítő) akkumulátor regenerálásra. A mért adatokat a mérés után RS232 soros vonalon PC-be áttöltheti, tanulmányozhatja és jegyzőkönyv formában kinyomtathatja. Alkalmazható bármilyen 24V-os ólom-savas, vagy lúgos akkumulátor energiatárolásának mérésére. - Többszöri (max. 8) automatikus kisütés és töltés - Stabilizált, feszültségtől független kisütő áram 0,3A-tól 25A-ig - Programozható végfeszültség - A mérési részadatok mérés közben is kiolvashatók - Megbízható hővédelem a túlmelegedés ellen - Túlfeszültség védelem - Rs232 csatlakozási lehetőség Műszaki adatok: Kisütő (mérő-) áram : 0,3A-25A / 0,1A lépésekben Kisütési végfeszültség: 12-30V / 0,6V lépésekben Töltési idő: 1-99 óra / 1 órás lépésekben Feszültségmérés: 12-36V / ±021V Kisütési ciklusok száma: 1-8 db Méretei: 145*100*220 mm Üzemi hőfok: 0-40 C Külső töltő feszültsége minimum: 17V AKKUMULÁTOR TESZTER ÉS ADATGYŰJTŐ F EX Töltő Adapter 8-16V DC 24V 25A Soros vonal Konstans áram : 0,3-25 A +- 1% Határfeszültség : 12-30V Kisütő és töltő ciklusok száma : 1-8 Töltő Előlap + Biztosító: 30A Akkumulátor -

3 Menürendszer és működési diagram U I Töltéssel indítás Kisütéssel indítás Töltés Kisütés Töltés Kisütés Pót töltés 1/2 ciklus 2/2 ciklus 3/2 fél ciklus Feszültség mérés Menü Értékek beírása Ciklusszám Töltési idő Végfeszültség Kisütő áram Mérések olvasása ciklus 2. ciklus 3. ciklus Mért adat PC Start Stop Mért adat PC Üzemi folyamat Töltés Start Stop Hátralevő idő (töltés) 03 h 28,0 V 1/8 Töltés 39,4A*h Kisütés Start Stop Eltelt idő (kisütés) 0094 min 26,2 V 1/8 Kisütés 39.1A*h AKTUÁLIS ÉRTÉKEK ELLENŐRZÉSE

4 Beállítás Az akkumulátor csatlakoztatása után a digitális kijelzőn a készüléket azonosító adatok, majd az alábbi ablak látható: (a kijelző állapotábrák adatai csak példaképpen szolgálnak): Feszültség mérés 24,8V A A KIJELZŐ gombbal lépegethet a fő-, ill. az almenűkben. gombbal léphet be ill. ki az almenűbe/ből. Főmenű: Feszültségmérés A rákapcsolt akkumulátor feszültségét méri Értékek beírása A töltés és kisütés paramétereit lehet beállítani Mérések olvasása Mérési eredmények kiolvasása Mért adat ->PC A teszterben tárolt mérési adatokat Rs232 soros vonalon PC-be továbbítja Töltés indítása A tesztelési folyamat indítása töltéssel kezdve. A töltés után kisütés következik a beírt ciklusszám szerint. Az utolsó fázis mindig töltés. Akkor válassza, ha nincs az akku feltöltve a teszthez. Kisütés indítása A tesztelési folyamat indítása kisütéssel kezdve. Akkor válassza, ha az akkut a teszt elött már feltöltötte.

5 Almenűk: (az almenűkbe a KIJELZŐ gomb megnyomásával juthat) 2. Értékek beírása Ciklusszám beír 8 3. Ciklusszám beállítása - A -al belép az Értékek beírásába - nyilakkal beállítja a ciklusszámot, amely gyakorlatilag a kisütések száma - A gombbal továbblép Töltési idő beír 12h 2. Töltési idő beállítása - nyilakkal beállítja a töltési időt, amely ideig a teszter a rákapcsolt töltőt az akkumulátorra csatlakoztatja. A töltés paramétereit a töltőn kell beállítani. - A gombbal továbblép Kisütő áram beír 25,0A 2. Kisütő áram beállítása - nyilakkal beállítja a kisütő áramot, amellyel a teszter a rákapcsolt akkumulátort terhelni fogja. A gombok folyamatos nyomvatartása esetén az értékek gyorsabban változnak - A gombbal továbblép Végfesz. beír 21V 1,75V/c Kisütési végfeszültség beállítása - nyilakkal beállítja a kisütési határfeszültséget, amely feszültség eléréséig terheli a teszter az akkumulátort. A beállítást 0,1V/cella pontossággal végezhetjük el, ami a 6 cella esetén 0,6V-os végfeszültség lépcsőket jelent. A gombok folyamatos nyomvatartása esetén az értékek gyorsabban változnak - A gombbal továbblépve a ciklusban beállított paraméterek újra láthatók, szükség esetén módosíthatók. A gombbal lehet a főmenűbe visszalépni.

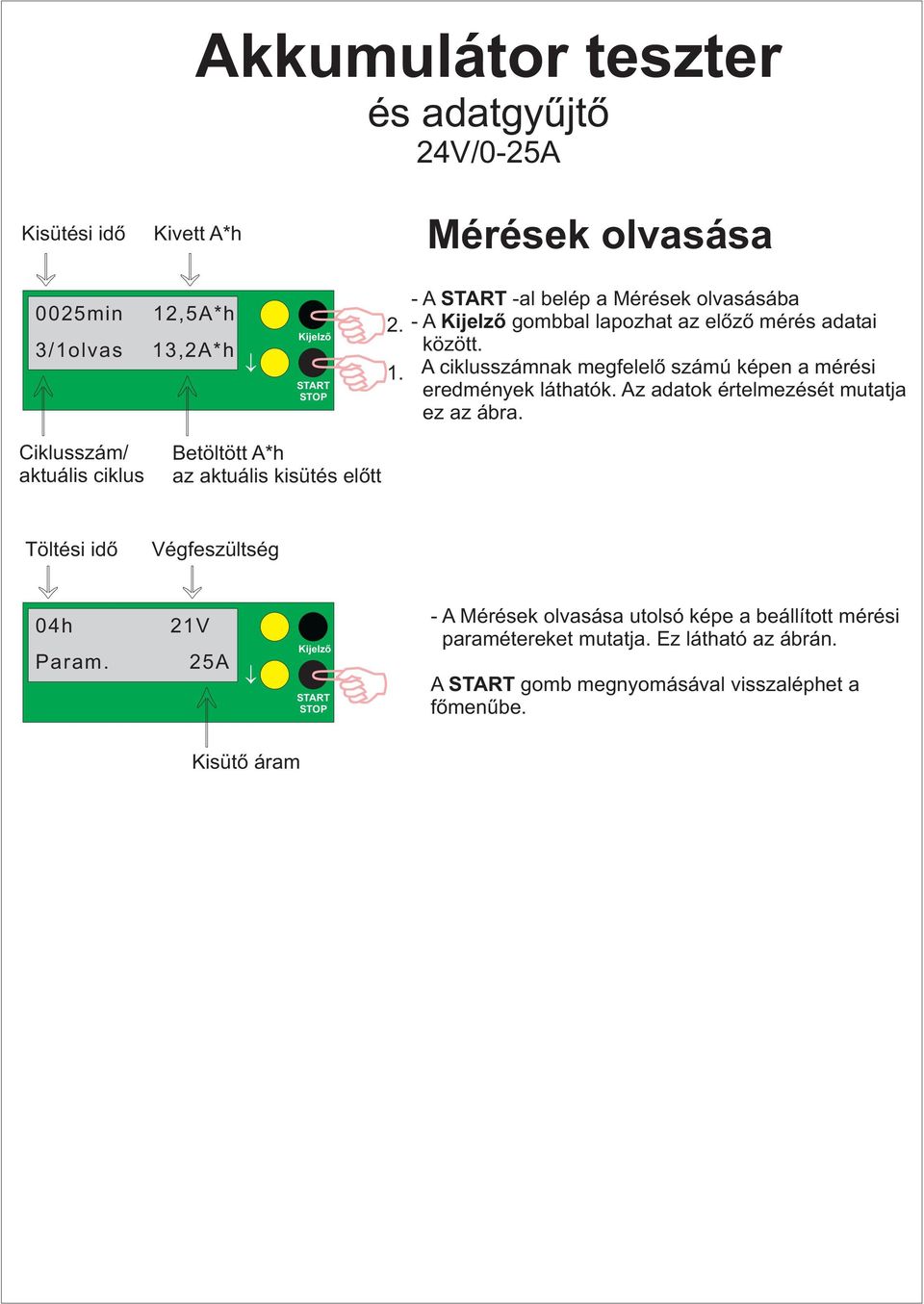

6 Kisütési idő Kivett A*h Mérések olvasása 0025min 3/1olvas 12,5A*h 13,2A*h 2. - A -al belép a Mérések olvasásába - A gombbal lapozhat az előző mérés adatai között. A ciklusszámnak megfelelő számú képen a mérési eredmények láthatók. Az adatok értelmezését mutatja ez az ábra. Ciklusszám/ aktuális ciklus Betöltött A*h az aktuális kisütés előtt Töltési idő Végfeszültség 04h Param. 21V 25A - A Mérések olvasása utolsó képe a beállított mérési paramétereket mutatja. Ez látható az ábrán. A gomb megnyomásával visszaléphet a főmenűbe. Kisütő áram

7 Mért adat -> PC Mért adat -> PC Indítsa el a PC-n a tesztert kezelő programot, majd válassza a File menű Mérés olvasása funkciót. A teszteren a -al indítsa el az adatátvitelt.

8 Maradék töltési idő Kapocsfeszültség Töltés indítása 04h 1/8tölt. 27V 35,2A*h Betöltött A*h - A -al indítja a töltést - Ha a teszterre nincs töltő rákapcsolva, vagy nincs a töltő bekapcsolva, ill. a feszültsége kisebb 8,5V-nál, akkor A töltő rendben? kérdésre kell válaszolnia. Ilyenkor ellenőrizze, hogy a töltő töltésre kész állapotban van-e? Most még csatlakoztathat töltőt a teszterre. Ha kész, nyomja meg a gombot. Ha nem kapcsol töltőt a teszterre, akkor újabb gombra a teszter a töltési ideig vár a kisütésre. Töltő csatlakoztatása nélkül: - a kisütött akkumulátor lemerített állapotban marad, ami káros hatással van az akkumulátor működési képességére - csak 1 kisütő ciklus programozásának van értelme. Töltő nélkül ne válassza ezt a menüpontot. Kisütési idő Kapocsfeszültség Kisütés indítása 0025min 24,2V 1/8kisüt Aktuális ciklus/ ciklusszám 13,2A*h Kivett A*h - A -al indítja a kisütést - Ezt az üzemmódot akkor válassza, ha tesztelés elött az akkumulátort feltöltötte. - A kisütéssel elkezdett teszt is töltéssel fejeződik be. (A beállítottnál 1-el nagyobb ciklusjel!) Egy hosszú, pl. 8 ciklusból álló teszt több napig is eltarthat. Közben a már lefutott ciklusok eredményeit a gombbal kiolvashatja éppúgy, mint a Mérések olvasása menüpontban. A teszt folyamata a gomb kétszeri megnyomásával bármikor megszakítható, de ilyenkor nem lehet a megállított folyamatot folytatni, csak előlről indítani. A teszter a ciklusszámnak megfelelő kisütés (töltés) után megáll. Az eredményeket a teszt végén is kiolvashatja. A mérési eredmények tárolódnak a készülék memóriájában akkor is, ha az akkumulátorról leválasztotta. Az eredmények kiolvasásához a tesztert újra akkmulátorra kell kapcsolni. A mérési eredmények csak új, érvényes ciklus -al törlődnek.

9 12V/0-25A Biztonsági előírások A teszter elektronikusan védett túlfeszültség, alacsony feszültség és túlmelegedés ellen. Azért, hogy a készülék helyes működését biztosíthassa, ne takarja le működés közben. A keletkező hő biztonságos elvezetését tegye lehetővé. Csak 24V-os akkumulátor tesztelésére használja. (Megengedett bemenő feszültség max. 35V!) Teszt ciklus csak 32V alatt indítható! A teszterhez csatlakoztatott töltő maximális feszültsége nem haladhatja meg a 35V-ot, maximális árama a 25A-t. Ha a teszter rendellenes működését tapasztalja, ne fáradjon a javítással, bízza ezt az illetékes szakemberekre!
