1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/436-0120, F: 06-1/250-6168 www.kerexobuda.hu, obuda@kerex.hu 8000 Székesfehérvár, Huszár u. 2/8 T: 06-22/502-793, F: 06-22/502-794 www.kerexfehervar.

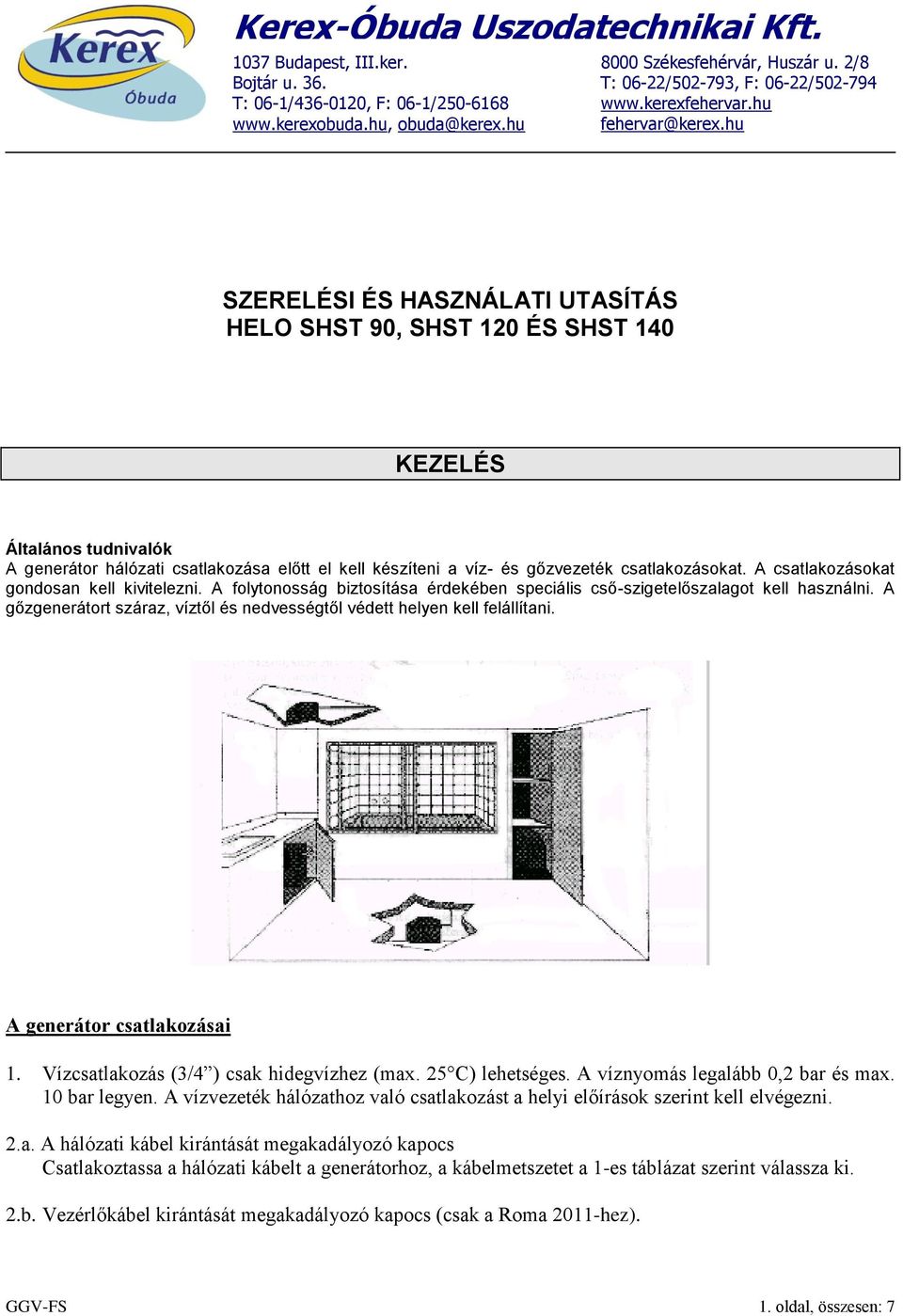

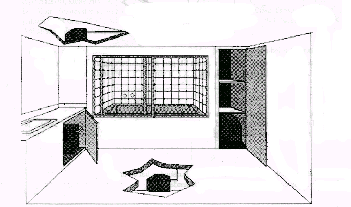

1 1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/ , F: 06-1/ Székesfehérvár, Huszár u. 2/8 T: 06-22/ , F: 06-22/ SZERELÉSI ÉS HASZNÁLATI UTASÍTÁS HELO SHST 90, SHST 120 ÉS SHST 140 KEZELÉS Általános tudnivalók A generátor hálózati csatlakozása előtt el kell készíteni a víz- és gőzvezeték csatlakozásokat. A csatlakozásokat gondosan kell kivitelezni. A folytonosság biztosítása érdekében speciális cső-szigetelőszalagot kell használni. A gőzgenerátort száraz, víztől és nedvességtől védett helyen kell felállítani. A generátor csatlakozásai 1. Vízcsatlakozás (3/4 ) csak hidegvízhez (max. 25 C) lehetséges. A víznyomás legalább 0,2 bar és max. 10 bar legyen. A vízvezeték hálózathoz való csatlakozást a helyi előírások szerint kell elvégezni. 2.a. A hálózati kábel kirántását megakadályozó kapocs Csatlakoztassa a hálózati kábelt a generátorhoz, a kábelmetszetet a 1-es táblázat szerint válassza ki. 2.b. Vezérlőkábel kirántását megakadályozó kapocs (csak a Roma 2011-hez). GGV-FS 1. oldal, összesen: 7

hu SZERELÉSI ÉS HASZNÁLATI UTASÍTÁS HELO SHST 90, SHST 120 ÉS SHST 140 KEZELÉS Általános tudnivalók A generátor hálózati csatlakozása előtt el kell készíteni a víz- és gőzvezeték csatlakozásokat.

2 3. Túlnyomás lefúvató szelep, akkor működik, ha a gőzvezeték eldugul. 4. A gőzvezetékhez csatlakozás (1/2 ) Azonos méretű csövet kell a generátortól a gőzkabinig felhasználni. 5 méternél hosszabb gőzvezeték csövet ne használjunk. 5. A generátor alján található egy dugó a tartály ürítéséhez és öblítéséhez (mosásához). Ennek megkönnyítéséhez dugó helyett szelepet (3/4 ) is fel lehet szerelni. (7.ábra) A csövek szigetelésével megakadályozhatjuk a kondenzvíz keletkezését, ami egyenletes gőzveszteséget jelent. Hajlatok nem lehetnek a vezetékben. (3.ábra) A vezetéket enyhe dőléssel kell a gőzhelyiséghez vagy a generátorhoz megépíteni. A gőzfúvókának cm távolságban kell lennie a padlótól és úgy kell beállítani, hogy a gőzsugár ne érje a fürdőzőt. (3.-ábra) (4. ábra) 2/7 oldal

Ennek megkönnyítéséhez dugó helyett szelepet (3/4 ) is fel lehet szerelni. (7.ábra) A csövek szigetelésével megakadályozhatjuk a kondenzvíz keletkezését, ami egyenletes gőzveszteséget jelent.

A gőzgenerátor csatlakozói A víz- és gőzvezeték csatlakozás után következnek: A távvezérlő nyomógomb csatlakozása. A nyomógomb pneumatikusan (levegőnyomással) működik. Az 5.

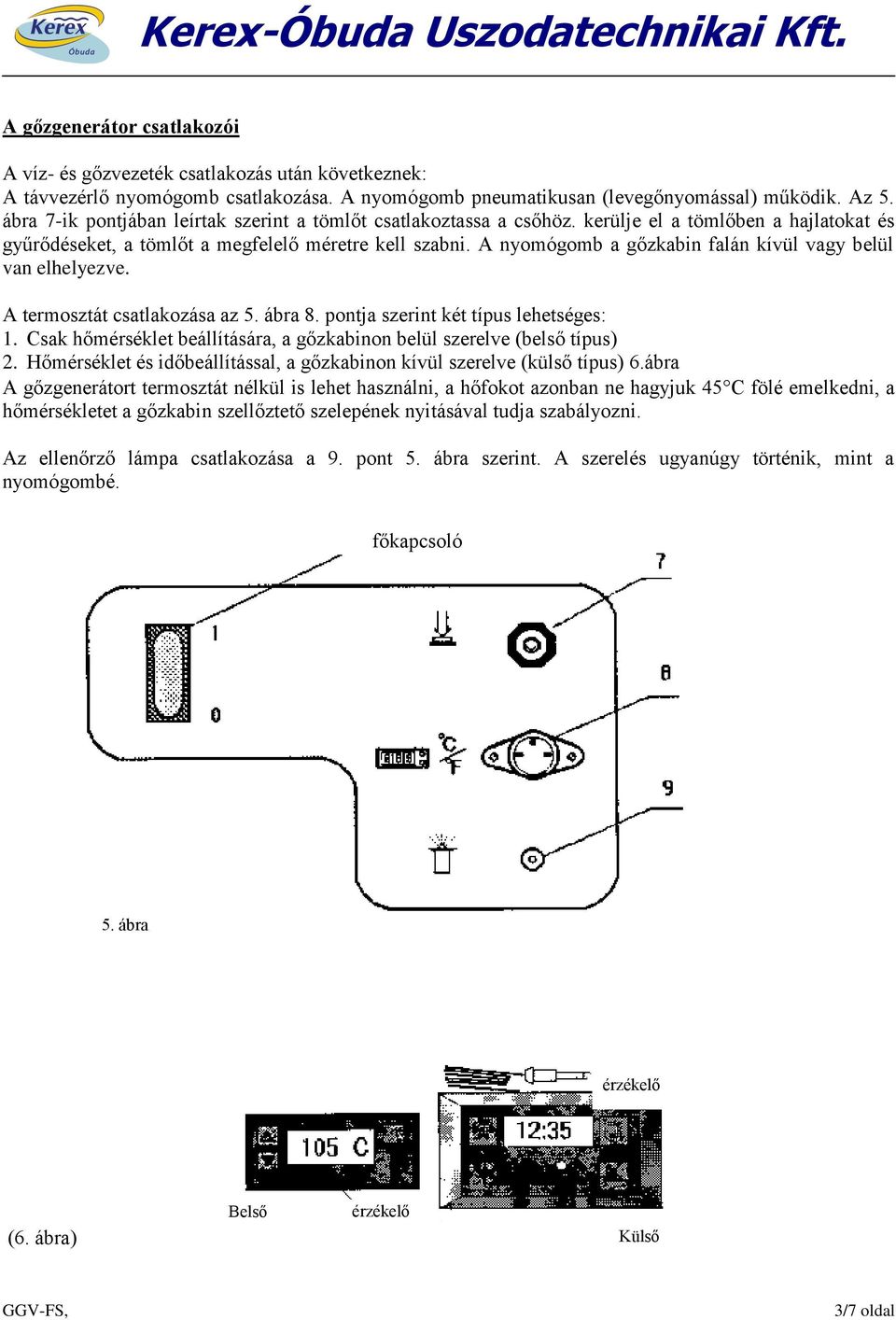

3 A gőzgenerátor csatlakozói A víz- és gőzvezeték csatlakozás után következnek: A távvezérlő nyomógomb csatlakozása. A nyomógomb pneumatikusan (levegőnyomással) működik. Az 5. ábra 7-ik pontjában leírtak szerint a tömlőt csatlakoztassa a csőhöz. kerülje el a tömlőben a hajlatokat és gyűrődéseket, a tömlőt a megfelelő méretre kell szabni. A nyomógomb a gőzkabin falán kívül vagy belül van elhelyezve. A termosztát csatlakozása az 5. ábra 8. pontja szerint két típus lehetséges: 1. Csak hőmérséklet beállítására, a gőzkabinon belül szerelve (belső típus) 2. Hőmérséklet és időbeállítással, a gőzkabinon kívül szerelve (külső típus) 6.ábra A gőzgenerátort termosztát nélkül is lehet használni, a hőfokot azonban ne hagyjuk 45 C fölé emelkedni, a hőmérsékletet a gőzkabin szellőztető szelepének nyitásával tudja szabályozni. Az ellenőrző lámpa csatlakozása a 9. pont 5. ábra szerint. A szerelés ugyanúgy történik, mint a nyomógombé. főkapcsoló 5. ábra érzékelő (6. ábra) Belső érzékelő Külső 3/7 oldal

A nyomógomb a gőzkabin falán kívül vagy belül van elhelyezve. A termosztát csatlakozása az 5. ábra 8. pontja szerint két típus lehetséges: 1.

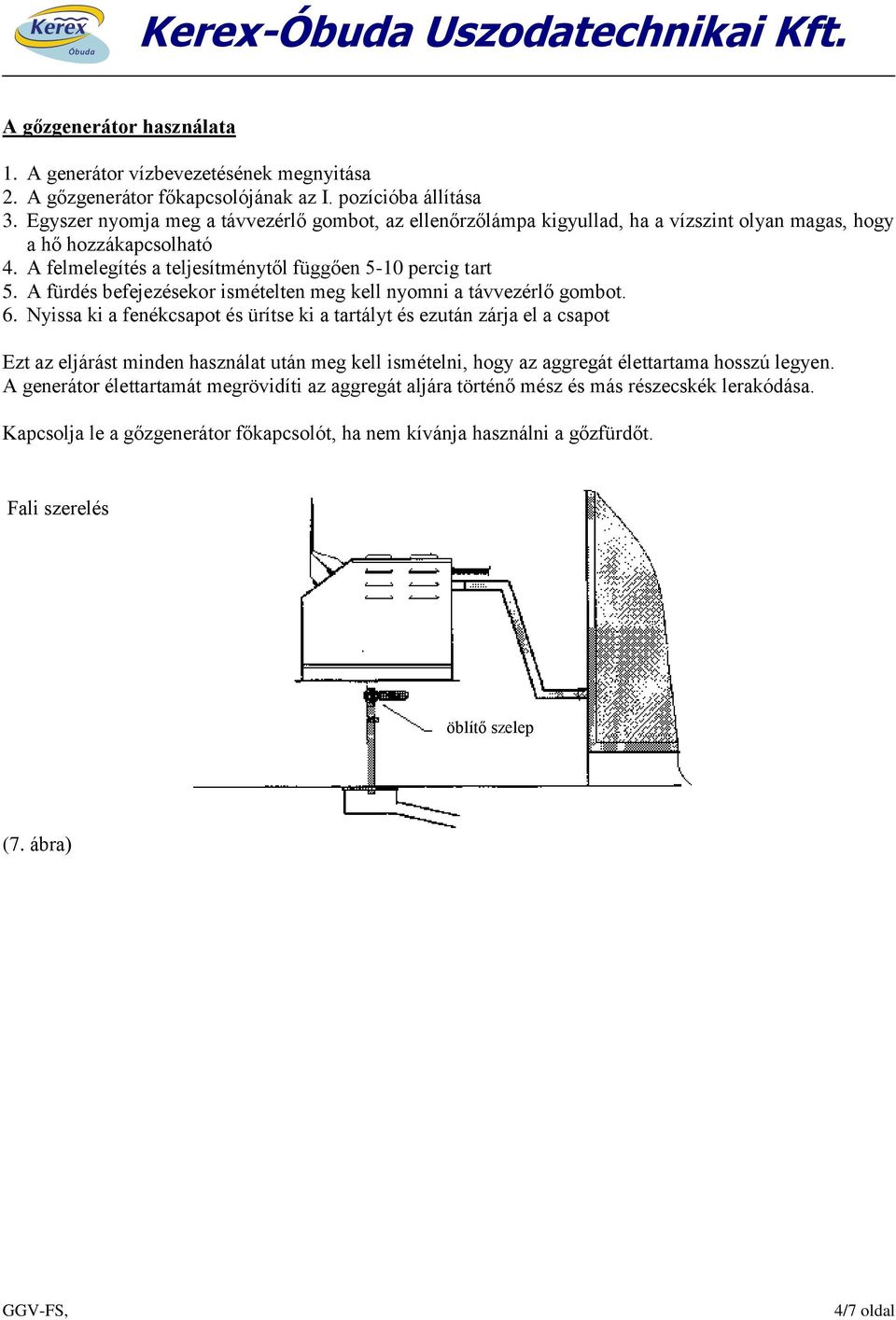

4 A gőzgenerátor használata 1. A generátor vízbevezetésének megnyitása 2. A gőzgenerátor főkapcsolójának az I. pozícióba állítása 3. Egyszer nyomja meg a távvezérlő gombot, az ellenőrzőlámpa kigyullad, ha a vízszint olyan magas, hogy a hő hozzákapcsolható 4. A felmelegítés a teljesítménytől függően 5-10 percig tart 5. A fürdés befejezésekor ismételten meg kell nyomni a távvezérlő gombot. 6. Nyissa ki a fenékcsapot és ürítse ki a tartályt és ezután zárja el a csapot Ezt az eljárást minden használat után meg kell ismételni, hogy az aggregát élettartama hosszú legyen. A generátor élettartamát megrövidíti az aggregát aljára történő mész és más részecskék lerakódása. Kapcsolja le a gőzgenerátor főkapcsolót, ha nem kívánja használni a gőzfürdőt. Fali szerelés öblítő szelep (7. ábra) 4/7 oldal

A fürdés befejezésekor ismételten meg kell nyomni a távvezérlő gombot. 6.

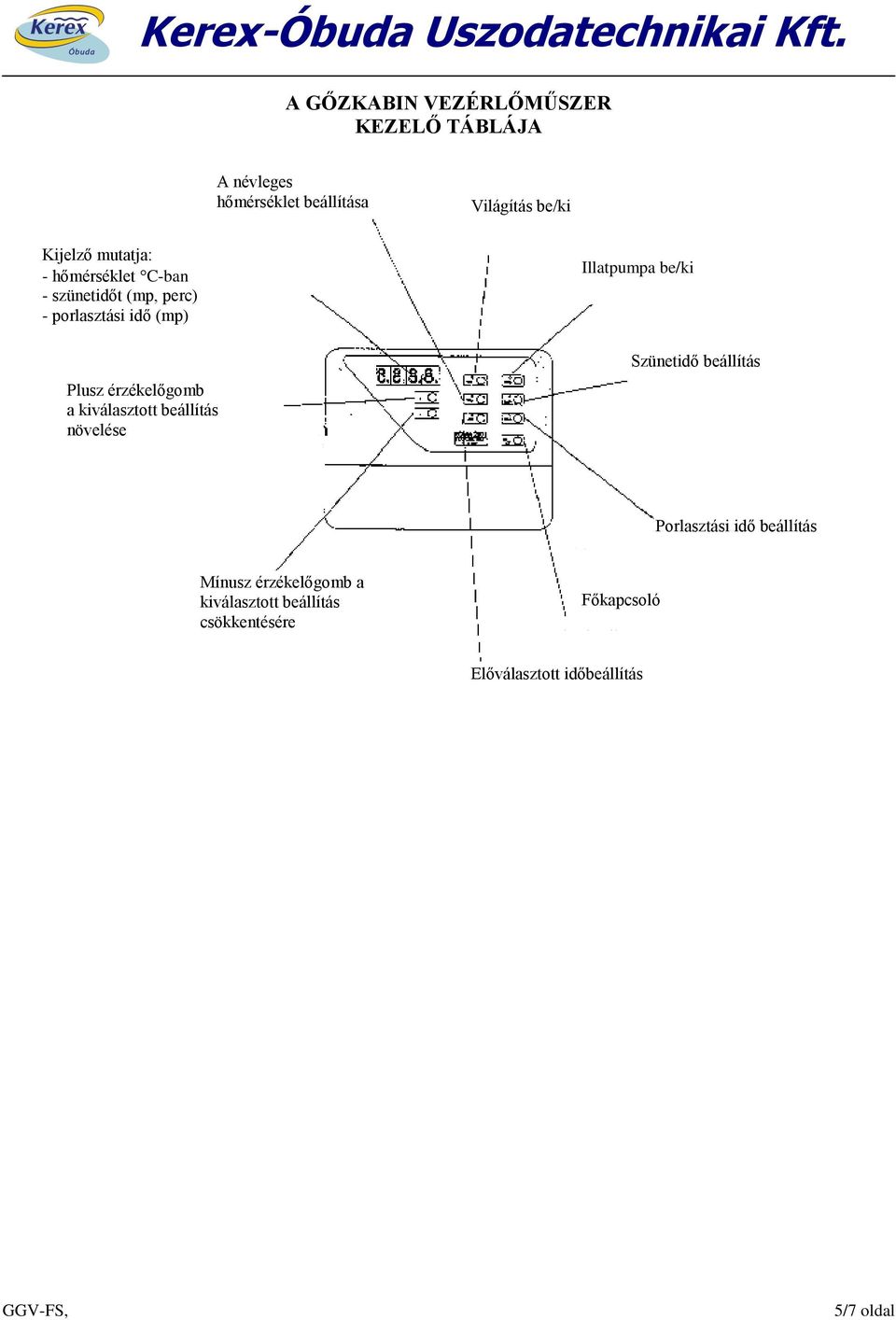

5 A GŐZKABIN VEZÉRLŐMŰSZER KEZELŐ TÁBLÁJA A névleges hőmérséklet beállítása Világítás be/ki Kijelző mutatja: - hőmérséklet C-ban - szünetidőt (mp, perc) - porlasztási idő (mp) Plusz érzékelőgomb a kiválasztott beállítás növelése Illatpumpa be/ki Szünetidő beállítás Porlasztási idő beállítás Mínusz érzékelőgomb a kiválasztott beállítás csökkentésére Főkapcsoló Előválasztott időbeállítás 5/7 oldal

kiválasztott beállítás növelése Illatpumpa be/ki Szünetidő beállítás Porlasztási idő beállítás

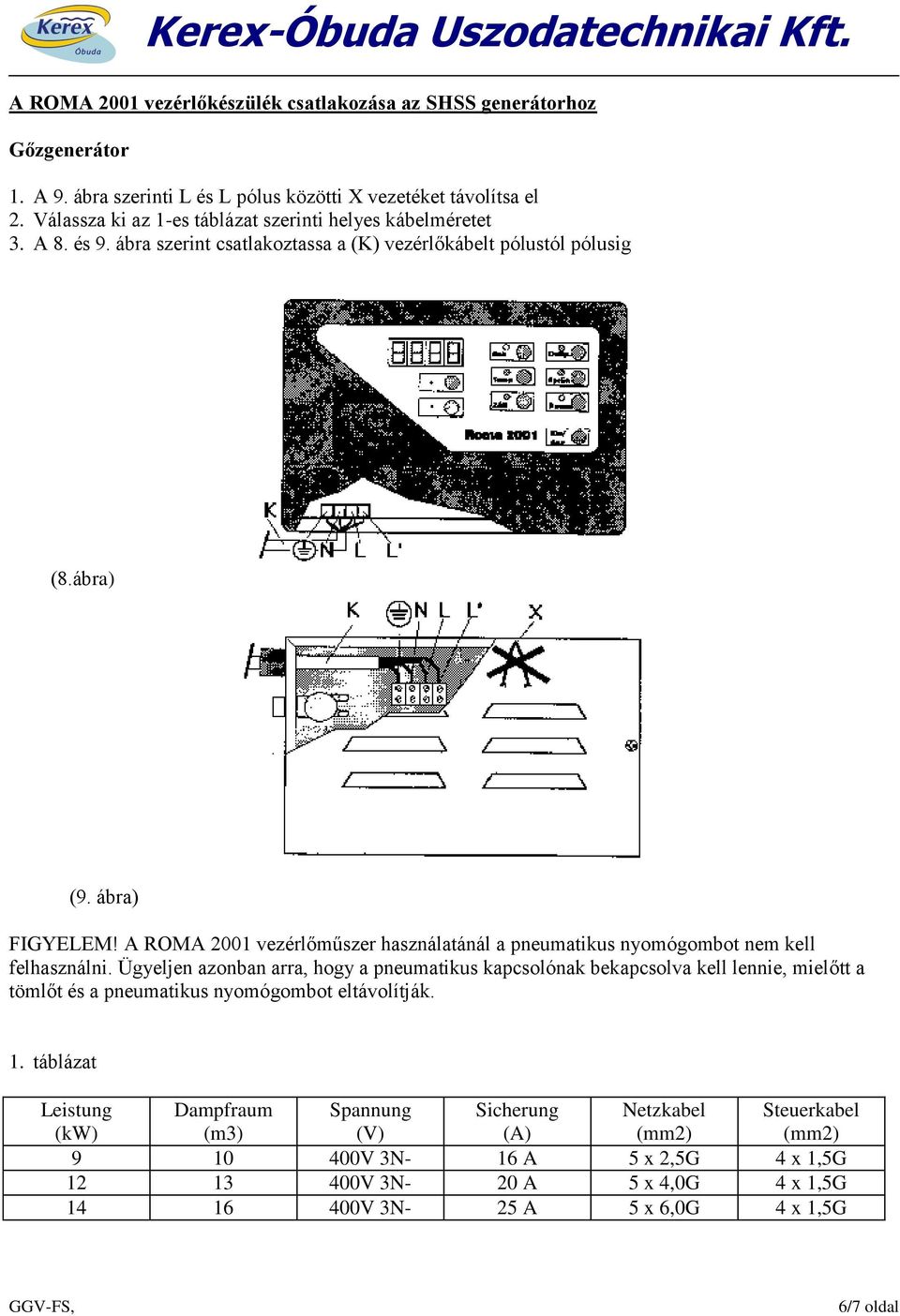

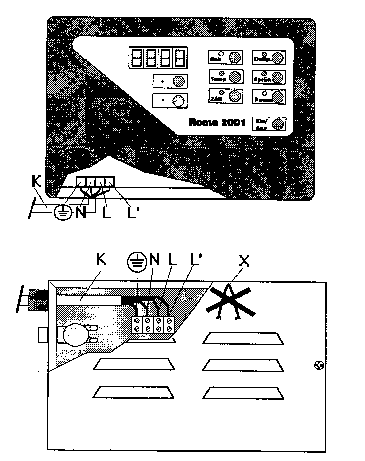

6 A ROMA 2001 vezérlőkészülék csatlakozása az SHSS generátorhoz Gőzgenerátor 1. A 9. ábra szerinti L és L pólus közötti X vezetéket távolítsa el 2. Válassza ki az 1-es táblázat szerinti helyes kábelméretet 3. A 8. és 9. ábra szerint csatlakoztassa a (K) vezérlőkábelt pólustól pólusig (8.ábra) (9. ábra) FIGYELEM! A ROMA 2001 vezérlőműszer használatánál a pneumatikus nyomógombot nem kell felhasználni. Ügyeljen azonban arra, hogy a pneumatikus kapcsolónak bekapcsolva kell lennie, mielőtt a tömlőt és a pneumatikus nyomógombot eltávolítják. 1. táblázat Leistung (kw) Dampfraum (m3) Spannung (V) Sicherung (A) Netzkabel (mm2) Steuerkabel (mm2) V 3N- 16 A 5 x 2,5G 4 x 1,5G V 3N- 20 A 5 x 4,0G 4 x 1,5G V 3N- 25 A 5 x 6,0G 4 x 1,5G 6/7 oldal

A ROMA 2001 vezérlőműszer használatánál a pneumatikus nyomógombot nem kell felhasználni.

7 BIZTOSÍTÉKOK KAPCSOLATA Gőzkabin vezérlőműszer Külső teljesítmény védelem Lámpa Illatpumpa Érzékelő egység 7/7 oldal
