1 A felmérési egység adatai A felmérési egység lajstromszáma: 0061 A felmérési egység kódja: Közlműsz//30/Ksz//Ált A kódrészletek jelentése: Közl. gépész területről érkezőknek szakképesítéscsoportban, a célzott, 30-as szintű szakképesítéssel rokon szakmában szerzett munkatapasztalattal vagy tanulmányi előzménnyel nem rendelkezők szakmatanulás során közvetlenül hasznosuló szakmaspecifikus készségek, képességek, módszer-, társas és személyes kompetenciák mérése A felmérési egység komplett anyagát tartalmazó jelen dokumentum fájlneve: 0061.pdf Célzott kimenetek, szakképesítések Gumiabroncs-javító és kerékkiegyensúlyozó Járműfényező Karosszérialakatos Kishajóépítő, -karbantartó Kishajó-karbantartó Kerékpárszerelő Motorkerékpár-szerelő Targonca- és munkagépszerelő Felmérendő kompetenciák Méréseket végez Egyszerű rajzvázlatot készít Színjelzéseket értelmez Egyszerű szöveges vázlatot készít Felismeri a sík és térbeli alakzatokat Rajzot értelmez Szöveges, rajzos vázlatot értelmez Kézügyesség Gyakorlatias feladatértelmezés Az egységen belüli felmérő feladatok (szervezési részletek) összesített, javasolt időtartama: 50 perc A felmérési egységen belüli javasolt szervezési részletek száma: 2 1/13

2 1. szervezési részlet Feladat jellemzői Időtartam: 25 perc A felmérési egységen belül a részlet értéke (elérhető eredmény %-ban): 60% Tevékenység típusa: Írásbeli és gyakorlati 1. Feladat meghatározása: 6 db gépészeti alkatrész összeszerelése, szétszerelése a.) Készítsen egyszerű szöveges vázlatot a szerelés folyamatáról és ismertesse azt! b.) Készítse el az alábbi képen látható szerkezetet a 6 db gépészeti alkatrész összeszerelésével, a kötőelemek felhasználásával. Kérje el a vizsgáztatótól a művelethez szükséges alkatrészeket és szerszámokat szabatosan megfogalmazva! c.) A szerkezet bemutatása után végezze el annak szétszerelését. d.) Rajzolja le szabadkézzel az elkészített szerkezet térbeli képét! e.) Mérje meg a rendelkezésre álló mérőszalag és tolómérő segítségével a felhasznált csavarok átmérőjét, anyák nagyságát, az 5 lyukú alkatrész hosszát, szélességét, vastagságát! Elkészítendő szerkezet 2/13

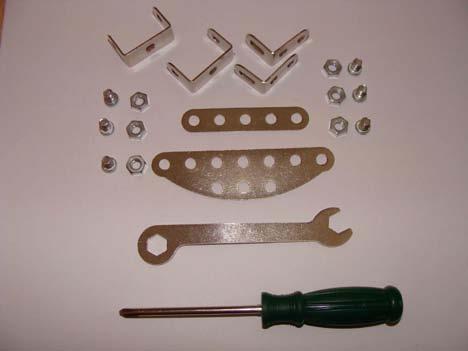

3 Használható alkatrészek, szerszámok (A felhasználásra bemutatott alkatrészek egy fémépítő készletből kerültek kiválasztásra, de természetesen bármely más egyszerű gépészeti alkatrészek alkalmasak a feladat elvégeztetésére, amivel a kézügyesség és a gyakorlatias feladatértelmezés lemérhető.) 2. Feladat: Adott négy különböző színű vezeték (egy piros, egy kék, egy fekete, egy barna) és négy különböző színű sorkapocs (egy piros, egy kék, egy fekete, egy barna). Csatlakoztassa színhelyesen egy csavarhúzó segítségével a vezetékeket a sorkapcsokhoz! Feladattal felmérhető bemeneti kompetenciák: Méréseket végez Egyszerű rajzvázlatot készít Egyszerű szöveges vázlatot készít Színjelzéseket értelmez Kézügyesség Gyakorlatias feladatértelmezés 3/13

4 1. szervezési részlet Feladat megoldása, értékelése Feladat értékelése, dokumentálása: Önálló munkavégzés, értékelést végző szakember közreműködésével. 1. Feladat: a.) Szöveges vázlat: 1. A képen ábrázoltnak megfelelően a kapott csavarok és anyák felhasználásával, a csavarhúzó és a villáskulcs segítségével, az 5 lyukkal ellátott egyenes alkatrész két végére rögzítem az U alakú alkatrészeket. 2. Ezután a két L alakú alkatrészt az egy lyukú részével szintén a kapott csavarok és anyák segítségével a képen ábrázoltnak megfelelően rögzítem az 5 lyukkal ellátott egyenes alkatrészhez. 3. Az L alakú alkatrészek kétlyukú feléhez rögzítem a kép szerinti pad támlát alkotó alkatrészt. Logikus összeszerelési sorrend említése és meghatározása (megvalósítható műveletsor)(6%). A szerelés módjának szabatos ismertetése (szakszavak használata)(6%). b.) Megfelelő szerszámhasználat (4%). Logikus összeszerelési sorrend alkalmazása (6%). Ügyes, szakszerű munkavégzés (6%). c.) Logikus szétszerelési sorrend alkalmazása (6%). Ügyes, szakszerű munkavégzés (6%). d.) Megfelelő, a szerkezetet ábrázoló rajz elkészítése (6%) e.) Méretek pontos meghatározása (6%) 2. Feladat: Minden helyes színmegfeleltetés 2% (összesen: 8%) Az értékelés módja: a tevékenység megfigyelése és százalékos teljesítésének meghatározása az alábbi szempontok alapján: A felmérési egységen belül a munkatevékenység értékelésénél (a %-os értékek meghatározásánál ) az alábbi kategóriákat vegyük figyelembe: - Legjobb megoldások, adekvát válaszok, megfelelő viselkedési megnyilvánulások esetén az elérhető eredmény maximuma adható. - Kisebb hibák, eltérések esetén az elérhető eredmény maximumának fele adható. - Nagyobb hibák számától, mértékétől függően a maximálisan elérhető eredmény 0 % - 50 % közötti értéke adható. Az 1. szervezési részlet feladat értékelését (a vizsgázó munkatevékenységét) a vizsga helyszínén, a vizsgázóval folytatott tájékozódó beszélgetés alkalmával kell elvégezni. A felmérés végső eredményét a 2. szervezési feladat eredményével összesítve, végeredményként, egy megadott későbbi időpontban is lehet közölni a vizsgázóval. A felmérés dokumentációs anyagát a meglévő vagy erre a tevékenységre kialakított iratkezelési szabályzat alapján irattárazzák (pl. elkülönítetten kezelik, a tanfolyami dokumentáció része). 4/13

5 1. szervezési részlet Felmérés körülményei A felmérési helyszín alapjellege, fontos jellemzői: A munkavédelmi, biztonsági előírásokkal rendelkező gépészeti szaktanterem, mérőterem vagy műhely. A tevékenység társas körülményei (a felmért személyek körében): Önálló szakmai munkavégzés szakember közreműködésével. Egyidejűleg több vizsgázó is dolgozhat. Információs körülmények: A vizsgázó rendelkezésére bocsátott Feladatlap alapján önállóan dolgozik. Igény szerint segítséget kérhet a Felmérőtől, a tevékenységet felügyelő, értékelő személytől. A felméréshez szükséges eszközök, anyagok, gépek: 6db alkatrész, kéziszerszám készlet, különböző kötőelemek. A felmérő szerepe, a tevékenység felügyeleti körülményei: A felmérő folyamatosan felügyeli, értékeli a munkatevékenységet. Szükség esetén segítséget nyújt, információt ad. Az egyidejűleg tevékenykedő vizsgázók számát ennek megfelelően kell meghatározni. Az igény szerinti segítségnyújtás célja, hogy a vizsgázó minél sikeresebben tudja elvégezni feladatát. A személy tevékenysége megfigyelésének különös szempontjai, szabályai: Ápoltság, alapvető viselkedési formák, munkakörnyezet rendje. 5/13

6 Időtartam: 25 perc 2. szervezési részlet Feladat jellemzői A felmérési egységen belül a részlet értéke (elérhető eredmény %-ban): 40 % Tevékenység típusa: Írásbeli Írásos feladatok szöveges és rajzi megfogalmazással Feladat meghatározása: Sík és térbeli alakzatokkal dolgozik. Szakmai fogalmakat azonosít, logikailag rendez. 1.Feladat Párosítsa az alsó és felső sor betűvel jelölt elemeit a számokkal jelölt elemekkel! Keresse meg a betűvel jelölt helyre a számozott elemet!! A B C D E F G 7 pont 6/13

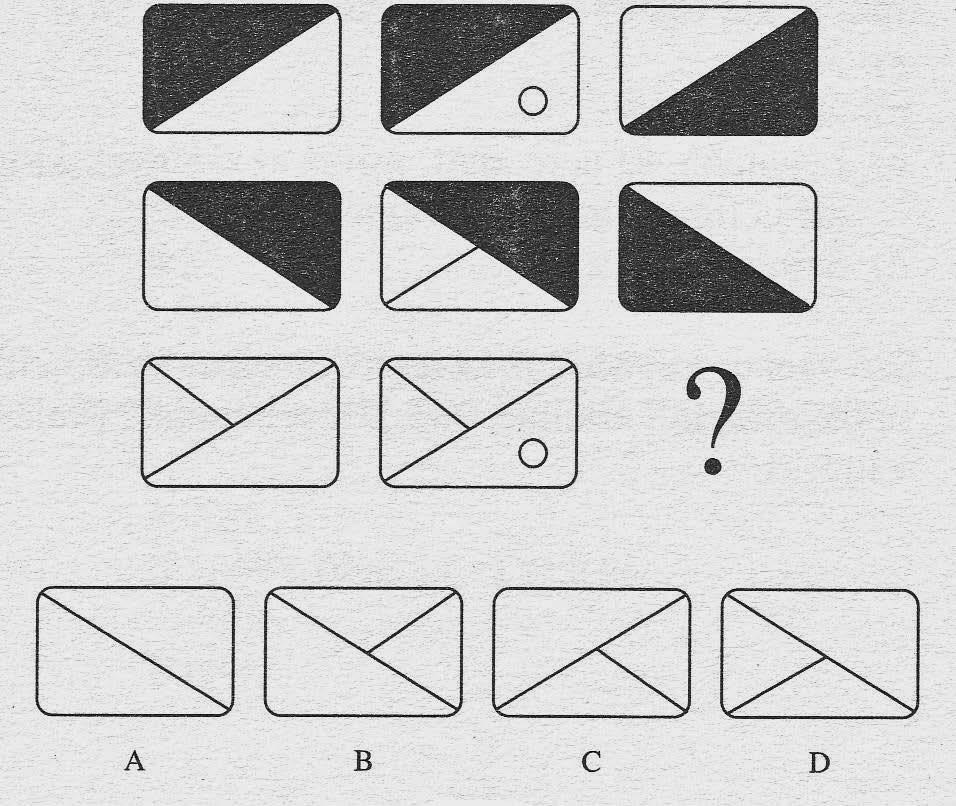

7 2. Feladat Válassza ki az alsó sorból a kérdőjel helyére illő ábrát és adja meg annak betűjelét! 7 pont 7/13

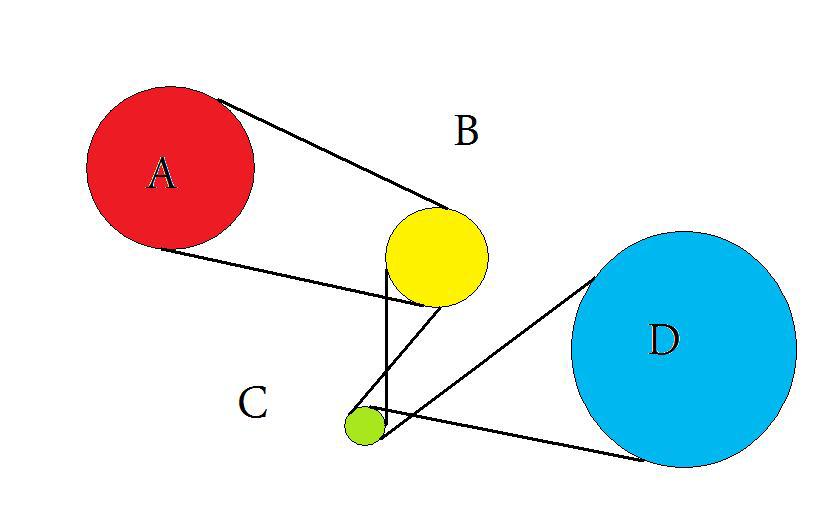

8 3. Feladat Adva van négy tárcsa A (piros), B (sárga), C (zöld), D (kék). A tárcsák ékszíjakkal vannak kapcsolatba egymással az ábrán látható módon. Az A tárcsa kerülete kétszer akkora, mint a B tárcsáé. A C tárcsa kerülete fele akkora, mint a B tárcsáé. A D tárcsa kerülete kétszer akkora, mint az A tárcsáé. A) Ha az A tárcsát az óramutató járásával megegyezően forgatom, merre forog a D tárcsa? 1. Az óramutató járásával egyezően. 2. Az óramutató járásával ellentétesen. 3 pont B) Ha az A tárcsát egyszer körbe fordítom, hányszor fordul körbe a C tárcsa? 1. 2-szer 2. 4-szer 3. 8-szor 3 pont C) Hányszor kell megforgatni a B tárcsát, hogy a D tárcsa 3-szor teljesen körbe forduljon 1. 6-szor 2. 9-szer szer 3 pont 8/13

9 4. Feladat A felső sorban ugyanaz, a kockajátékban használatos kocka látható különböző nézetben. Az alatta lévő sorban a kocka lapkáit sorszámoztuk meg. Ebből a sorból rendelje a megfelelő lapka sorszámát az alsó kocka üres oldalához, úgy mintha azt balról nézné! Karikázza be a kiválasztott lapka sorszámát! 8 pont 9/13

10 5. Feladat Az adott axonometrikus képhez válassza ki a 16 elölnézeti,16 balnézeti és 16 felülnézeti kép közül a megfelelő elöl-, bal- és felülnézetet! elölnézet: balnézet: felülnézet: 3 pont 3 pont 3 pont Feladattal felmérhető bemeneti kompetenciák: Felismeri a sík és térbeli alakzatokat Rajzot értelmez Szöveges, rajzos vázlatot értelmez 10/13

11 2. szervezési részlet Feladat megoldása, értékelése Feladat megoldása: 1.Feladat A 9 B -10 C 7 D 2 E 4 F 8 G 6 Minden helyes párosítás 1 pont, 2.Feladat Megoldás: C Helyes megoldás max7pont 7 pont 3. Feladat Adva van négy tárcsa A (piros), B (sárga), C (zöld), D (kék). A tárcsák ékszíjakkal vannak kapcsolatba egymással az ábrán látható módon. Az A tárcsa kerülete kétszer akkora, mint a B tárcsáé. A C tárcsa kerülete fele akkora, mint a B tárcsáé. A D tárcsa kerülete kétszer akkora, mint az A tárcsáé. A) Ha az A tárcsát az óramutató járásával megegyezően forgatom, merre forog a D tárcsa? 1. Az óramutató járásával egyezően. 2. Az óramutató járásával ellentétesen. 3 pont 11/13

12 B) Ha az A tárcsát egyszer körbe fordítom, hányszor fordul körbe a C tárcsa? 1. 2-szer 2. 4-szer 3. 8-szor 3 pont C) Hányszor kell megforgatni a B tárcsát, hogy a D tárcsa 3-szor teljesen körbe forduljon 1. 6-szor 2. 9-szer szer 3 pont 4. Feladat 5. Feladat elölnézet: 13 balnézet: IX felülnézet: i 3 pont 3 pont 3 pont Feladat értékelése, dokumentálása: Az írásbeli feladatrészek tételes pontozása, a pontszámok összege adja a százalékos értéket, maximum 40%-ot. A gyakorlati- és írásbeli felmérés során együttesen 100% érhető el. A 2. szervezési részlet feladat értékelését nem kell a vizsga helyszínén elvégezni. A felmérés végső eredményét az 1. szervezési feladat eredményével összesítve, végeredményként, egy megadott későbbi időpontban is lehet közölni a vizsgázóval. A felmérés dokumentációs anyagát a meglévő vagy erre a tevékenységre kialakított iratkezelési szabályzat alapján irattárazzák (pl. elkülönítetten kezelik, a tanfolyami dokumentáció része). 12/13

13 2. szervezési részlet Felmérés körülményei A felmérési helyszín alapjellege, fontos jellemzői: Az írásbeli feladat korrekt megoldására alkalmas, az előírásoknak megfelelő feltételekkel rendelkező helyiség. A tevékenység társas körülményei (a felmért személyek körében): Önálló tevékenység. Egyidejűleg több vizsgázó is dolgozhat a helyiségben. Információs körülmények: A vizsgázó rendelkezésére bocsátott Feladatlap alapján önállóan dolgozik A felméréshez szükséges eszközök, anyagok, gépek: Az írásbeli tevékenységhez szükséges író-, rajzeszközök, toll, ceruza, radír, vonalzó. A felmérő szerepe, a tevékenység felügyeleti körülményei: A felmérő felügyeli a tevékenységet. A vizsgázók mindegyikét érintő kérdésekben tájékoztatást adhat. Az írásbeli válaszok megoldásában segítséget nem nyújthat. A személy tevékenysége megfigyelésének különös szempontjai, szabályai: Ápoltság, alapvető viselkedési formák, munkakörnyezet rendje. 13/13
