1 RAP-4 ELEKTROMECHANIKUS SOROMPÓ

2 JELLEMZO K A RAP 4 egy elektromechanikus sorompo ami beja ratokhoz (auto parkolo, gya rak, ko rha zak stb.) haszna lando. A fe m doboz egy motort e s egy veze rlo egyse get tartalmaz. A motor o nza ro, a manua lis kiolda s leheto se ge vel. Választhato kiegészi to k csuklo karos a llva ny sorompo kar tarto villa te glaalap alakú sorompo kar, 4.25 m szaka ll Technikai adatok A LTALA NOS A TTEKINTE S 1. Fotocella k 7. RAP-4 2. Sorompo kar tarto villa 8. Villogo 3. Alumi nium sorompo rúd 9. Antenna 4. Fe nyvisszavero matrica 10. Differencia l kapcsolo 5. Kulcsos kapcsolo 11. Ha lo zati kismegszaki to 6. Szaka ll 12. Elektromos ka bel

3 ME RETEK

4

5 ELO ZETES ELLENO RZE SEK E S AZ ALAPLEMEZ ELHELYEZE SE Mielo tt hozzákezdene, gyo zo djo n meg ro la hogy a talaj ahova a sorompo t akarja fo lszerelni szilárd, és alkalmas a motor rendes mu ko désére. Ha a RAP 4-es cement alapon fekszik, akkor 4 csavar és tipli segi tségével ko zvetlenu l le lehet ro gzi teni.(2. A bra) Ha az alaplemezzel akarja felszerelni akkor használjon csavarokat, alátéteket és anyákat, a ko vetkezo mo don: 1. A sson egy go dro t az alapnak az alaplemez me rete to l fu ggo en 2. Tegyen vezete k csatorna t a lyukba az elektromos ka beleknek 3. Szerelje o ssze az alaplemez csavarjait. (3. a bra) 4. Helyezze bele az alaplemezt e s a ka belelvezeto ket a cementbe, u gyeljen ra hogy vi zszintesen feku djo n. 5. Csavarja ki az anya kat a 4 csavarro l miuta n a cement megko to tt. 6. Helyezze ra a RAP 4-est az alaplemezre, e s ero si tse ra az anya k e s ala te tek segi tse ge vel.

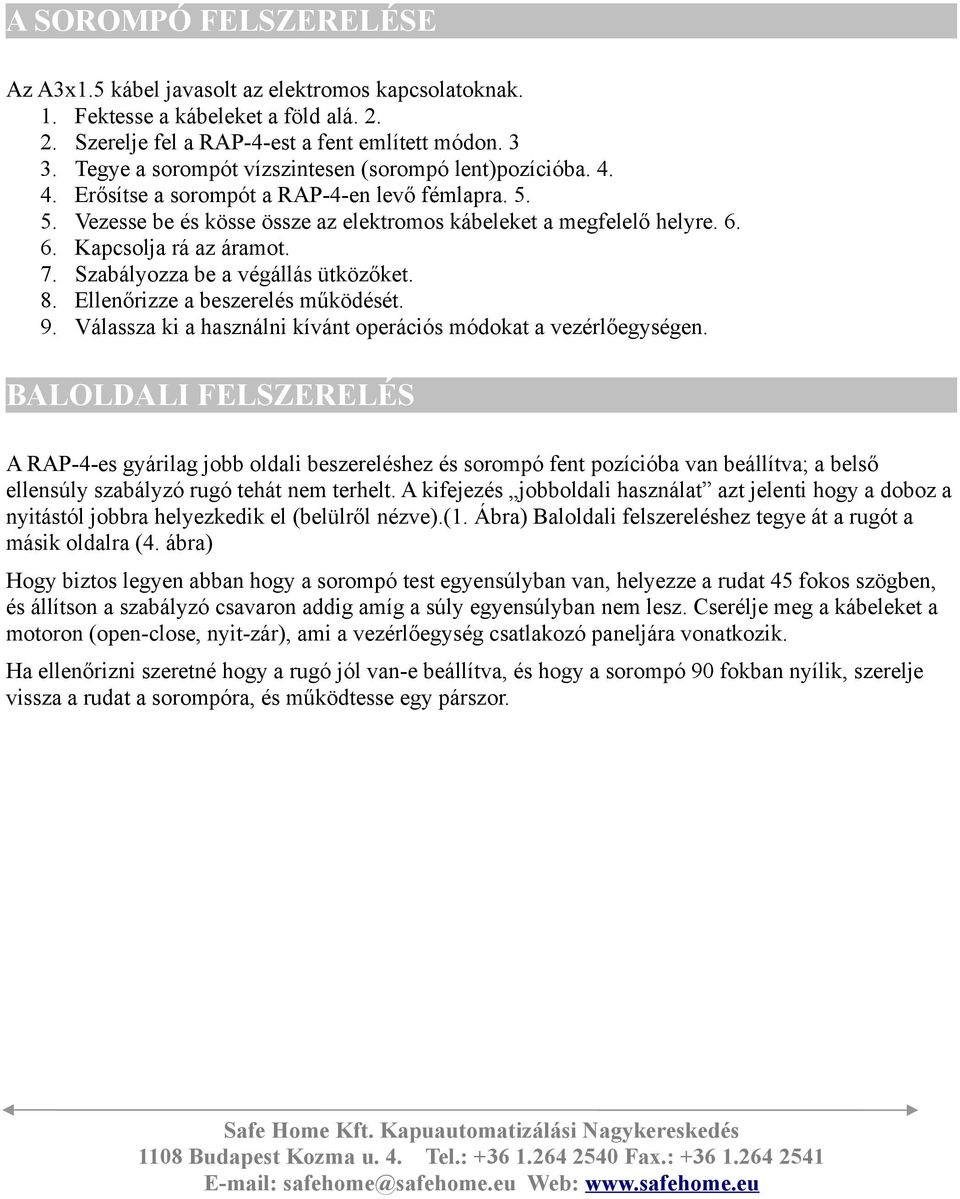

6 A SOROMPÓ FELSZERELE SE Az A3x1.5 ka bel javasolt az elektromos kapcsolatoknak. 1. Fektesse a ka beleket a fo ld ala Szerelje fel a RAP-4-est a fent emli tett mo don Tegye a sorompo t vi zszintesen (sorompo lent)pozi cio ba Ero si tse a sorompo t a RAP-4-en levo fe mlapra Vezesse be e s ko sse o ssze az elektromos ka beleket a megfelelo helyre Kapcsolja ra az a ramot. 7. Szaba lyozza be a ve ga lla s u tko zo ket. 8. Elleno rizze a beszerele s mu ko de se t. 9. Va lassza ki a haszna lni ki va nt opera cio s mo dokat a veze rlo egyse gen. BALOLDALI FELSZERELE S A RAP-4-es gya rilag jobb oldali beszerele shez e s sorompo fent pozi cio ba van bea lli tva; a belso ellensúly szaba lyzo rugo teha t nem terhelt. A kifejeze s jobboldali haszna lat azt jelenti hogy a doboz a nyita sto l jobbra helyezkedik el (belu lro l ne zve).(1. A bra) Baloldali felszerele shez tegye a t a rugo t a ma sik oldalra (4. a bra) Hogy biztos legyen abban hogy a sorompo test egyensúlyban van, helyezze a rudat 45 fokos szo gben, e s a lli tson a szaba lyzo csavaron addig ami g a súly egyensúlyban nem lesz. Csere lje meg a ka beleket a motoron (open-close, nyit-za r), ami a veze rlo egyse g csatlakozo panelja ra vonatkozik. Ha elleno rizni szeretne hogy a rugo jo l van-e bea lli tva, e s hogy a sorompo 90 fokban nyi lik, szerelje vissza a rudat a sorompo ra, e s mu ko dtesse egy pa rszor.

7 A SOROMPÓ MANUA LIS KIENGEDE SE Ha a sorompo t valami miatt ki akarja engedni, fordi tsa el a kulcsot a sorompo oldala n az o ra ja ra sa val ellente tesen. (5. a bra) Ha szu kse ges a kiengedo mechanizmust a RAP-4 ma sik oldala fele nyitni, csere lje meg az o sszes za ro komponenst.

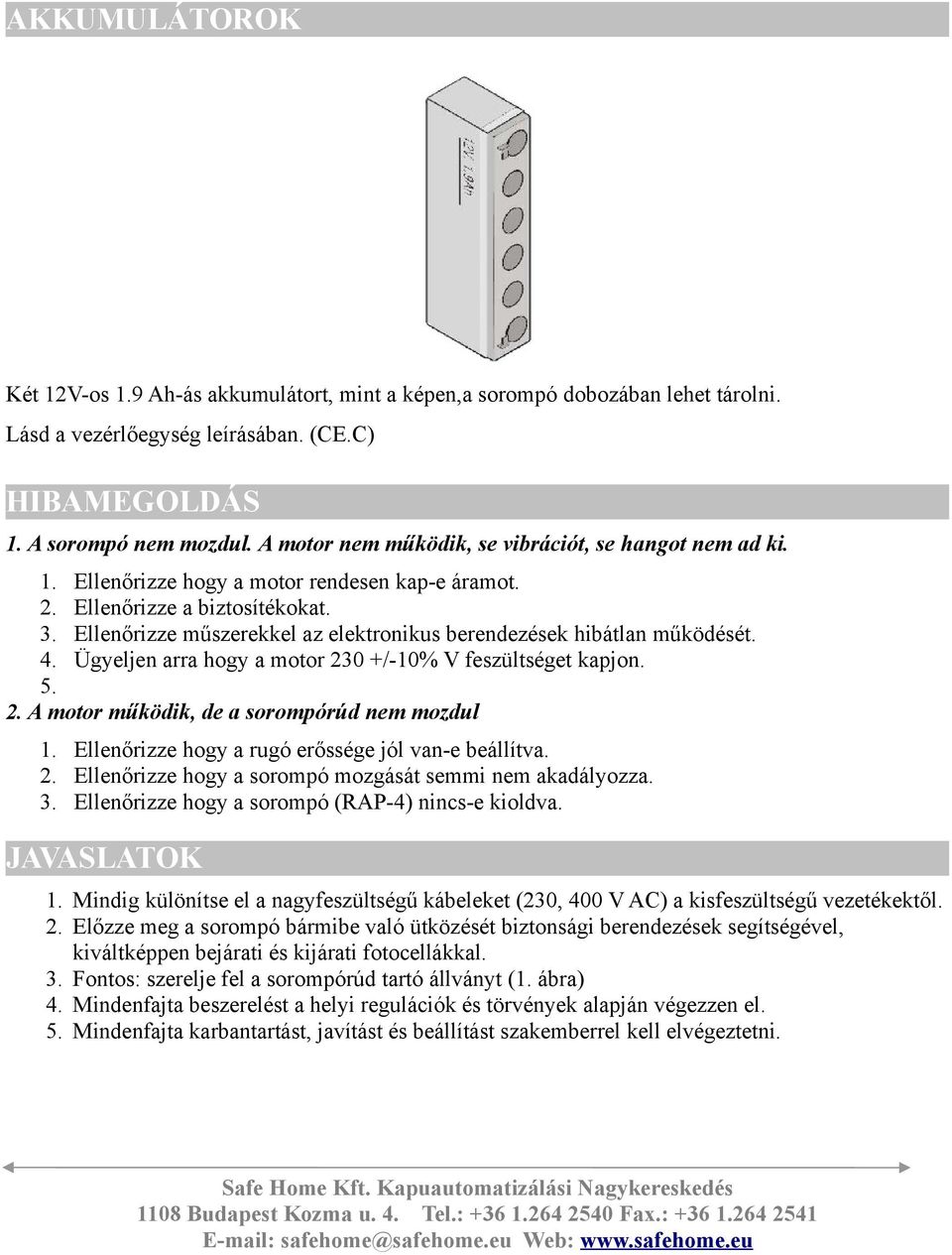

8 AKKUMULA TOROK Ke t 12V-os 1.9 Ah-a s akkumula tort, mint a ke pen,a sorompo doboza ban lehet ta rolni. ELEK La sd a veze rlo egyse g lei ra sa ban. (CE.C) HIBAMEGOLDA S 1. A sorompo nem mozdul. A motor nem mu ko dik, se vibra cio t, se hangot nem ad ki. 1. Elleno rizze hogy a motor rendesen kap-e a ramot. 2. Elleno rizze a biztosi te kokat. 3. Elleno rizze mu szerekkel az elektronikus berendeze sek hiba tlan mu ko de se t. 4. U gyeljen arra hogy a motor 230 +/-10% V feszu ltse get kapjon A motor mu ko dik, de a sorompo ru d nem mozdul 1. Elleno rizze hogy a rugo ero sse ge jo l van-e bea lli tva. 2. Elleno rizze hogy a sorompo mozga sa t semmi nem akada lyozza. 3. Elleno rizze hogy a sorompo (RAP-4) nincs-e kioldva. JAVASLATOK 1. Mindig ku lo ni tse el a nagyfeszu ltse gu ka beleket (230, 400 V AC) a kisfeszu ltse gu vezete kekto l. 2. Elo zze meg a sorompo ba rmibe valo u tko ze se t biztonsa gi berendeze sek segi tse ge vel, kiva ltke ppen beja rati e s kija rati fotocella kkal. 3. Fontos: szerelje fel a sorompo rúd tarto a llva nyt (1. a bra) 4. Mindenfajta beszerele st a helyi regula cio k e s to rve nyek alapja n ve gezzen el. 5. Mindenfajta karbantarta st, javi ta st e s bea lli ta st szakemberrel kell elve geztetni.
