FELHASZNÁLÓI KÉZIKÖNYV

Átírás

1 A CSERÉLHETŐ ELEMEK MEGRENDELÉSE A cserélhető elemek megrendeléséhez, lépjen kapcsolatba azzal a hellyel, ahol a terméket vásárolta. Kérem készüljön fel a következő adatok megadására: a termékmodell SZÁMA (PETL ) a termékneve (PROFORM 800 X futópad) a terméksorszáma (Lásd a kézikönyv fedőlapján) a KULCSSZÁMOT és az alkatrész(ek) LEÍRÁSÁT (lásd a TARTOZÉK LISTÁBAN és a ROBBANTOTT ÁBRÁN, amely a kézikönyv közepében van elhelyezve) Modell szám PETL Sorszám FELHASZNÁLÓI KÉZIKÖNYV Sorszám matrica KÉRDÉSEK? Gyártóként, arra törekszünk, hogy vásárlóink minden igényét kielégítsük. Ha van kérdése, vagy ha vannak hiányzó, esetleg sérült alkatrészek a termékben, kérem, keresse fel azt a helyet, ahol a terméket vásárolta. ÓVINTÉZKDÉS Alkatrész szám: R0805A Az USA 005 ICON IP, Inc. nyomtatta Olvassa el a használati utasítás minden óvintézkedésről és figyelmeztetésről szóló pontját mielőtt használatba veszi a gépet. Őrizze meg ezt a kézikönyvet a jövőben is.

2 AZ IRÁNYELVEK SZABÁLYZÁSA TARTALOMJEGYZÉK FONTOS OVINTÉZKEDÉSEK HASZNALAT ELŐTT ÖSSZESZERELÉS MŰKÖDÉS ÉS BEÁLLÍTÁS A FUTÓPAD HAJLÍTÁSA ÉS MOZGATÁSA PROBLÉMAKERESÉS IRÁNYELVEK SZABÁLYZÁSA A CSERÉLHETŐ ELEMEK MEGRENDELÉSE Hátlap Megjegyzés: egy perspektívikusan bontott részábrázolás és egy ALKATRÉSZ LISTA található ennek a kézikönyvnek a közepében. FIGYELEM: Mielőtt elkezdené használni a berendezést vagy bármi más edzést folytatna, konzultáljon orvosával. Ez főleg a 35 éven felüli, egyedülálló felhasználókra nézve fontos és azoknak akiknek valamilyen egyészségügyi problémájuk volt korábban. A pulzusmérő nem orvosi készülék. Több tényező is befolyásolhatja a szívverés leolvasás pontosságát, mint például a felhasználó mozgása Az pulzusmérőt csak edzéstámogatásra tervezték az általános szívverés meghatározására. A következő irányelvek segítik Önt egyéni edzőprogramjának megtervezésében. További részletes edzésinformációért, szerezzen be egy edzésprogramokról szóló könyvet vagy konzultáljon orvosával. AZ EDZÉS INTENZITÁSA Ha Önnek az a célja, hogy zsírt égessen, vagy serkentse vérkeringését, a kívánt eredmény eléréséhez megfelelő intenzitású edzés szükséges. A megfelelő intenzitás szintjét a kézikönyv szerint használt pulzusmérővel találhatja meg. Az alábbi táblázat mutatja az ajánlott pulzusszámot zsírégetéshez és aerobic edzéshez. Ahhoz, hogy megtalálja az Ön számára megfelelő pulzusszámot, először keresse meg a táblázat alján az életkorát (0 évenkénti felsorolás, körülbelüli értékek, válassza az Ön életkorához legözelebb eső értéket) Ezután keresse meg az életkora felett található három számot. A három szám az Ön edzési zónáját határozza meg. A két számmal alacsonyabb szám a zsírégetéshez ajánlott pulzusszám, míg a magasabb az aerobic edzéshez ajánlott. Zsírégetés Ahhoz, hogy ténylegesen zsírt égessen, alacsony intenzitással kell végeznie a gyakorlatot, viszonylag hosszabb időn keresztül. Az edzés első pár percében a teste könnyen felhasználja az elérhető szénhidrát kaloriákat energiafelhasználás céljából. Csak az első pár perc után fogja a szervezete elkezdeni az elraktározott zsírkalóriákat fogyasztani. Ha az a céja, hogy zsírt égessen, állítsa be a futópad sebességét és lejtőjét addig, amíg a pulzusa a tréningben előírt legalacsonyabb értékig el nem ér. Ahhoz, hogy a maximális zsírégetést érje el, állítsa be a futópad sebességét és lejtőjét addig, míg a pulzusa a tréningben előírt középértékig el nem ér. Aerobic edzés Amennyiben az Ön célja a keringésének erősítése, alkalmazza az aerobic -ot. Az aerobic edzés egy olyan mozgás, mely sok oxigént igényel, huzamosabb időn keresztül. Ez arra serkenti a szívet, hogy több vért pumpáljon az izmokba, és serkenti a tüdőt is, hogy ellássa a vért oxigénnel. Az aerobic edzés alatt, állítsa be a futópad sebességét és lejtőjét addig, míg a pulzusa a tréningben előírt legmagasabb értéket el nem éri. EDZÉSI IRÁNYELVEK Minden edzésnek tartalmaznia kell a következő három részt: Bemelegítés Indítson minden edzést 5-0 perc nyújtással és könnyű gyakorlattal. Egy megfelelő bemelegítés növeli a testhőmérsékletet, a pulzusszámot és gyorsítja a vérkeringést. Ezzel felkészül a szervezet az edzésre. Maga az edzés Bemelegítés után, növelje a gyakorlatok intenzitását addíg, míg pulzusa eléri a tréningben leírtakat. Tartsa ezen a szinten pulzusát 0-60 percig. (Az edzésprogram első pár hetében ne tartsa a pulzusát az előírt szinten 0 percnél tovább.) Az edzés alatt lélegezzen egyenletesen mélyeket soha ne tartsa vissza lélegzetét. Lazítás 5-0 perc nyújtással lazítson minden egyes edzés után. Ez növeli izmai rugalmasságát és segít elkerülni az edzés után fellépő problémákat. AZ EDZÉS GYAKORISAGA Annak érdekében, hogy fenntartsa vagy javítsa kondícióját, eddzen heti három alkalommal. Az alkalmak között tartson legalább egy nap szünetet. Néhány hónap múlva, ha kívánja akár öt edzést is végezhet egy héten. A sikeres edzés kulcsa, hogy rendszeresen végezze a gyakorlatokat és, hogy élvezetes része legyen mindennapjainak. A PROFORM az ICON IP, Rt. bejegyzett védjegye 9

3 Helyezze el az iránykapcsolót (0) és a mágnest (8) a csiga (7) bal oldalára. Forgassa a csigát amíg a mágnes összehangolódik az iránykapcsolóval. Győzödjön meg róla, hogy a mágnes és az iránykapcsoló között megvan-e a körülbelül 3mm-es (/8 in.) távolság. Ha szükséges, lazítsa ki a csavarokat (), óvatosan mozgassa el az iránykapcsolót, és utána erősítse vissza a csavarokat. Helyezze vissza a fedelet, és kapcsolja be egy pár percre a gépet, hogy ellenőrizhesse a futószalag sebességét. PROBLÉMA: A sétáló szalag lelassul, működés közben. MEGOLDÁS:a. Ha hosszabbítóra van szüksége, csakis hármas vezetésű, mm-es (4-es méretű) vezetéket használjon, mely nem lehet hosszabb.5 m-nél (5 láb.). b. Ha megnyúlik a futószalag, a futópad tökremehet és a futófelület is sérülhet. Vegye ki a kulcsot és HÚZZA KI A TÁPKÁBELT. A szerelőkulcsot használva, fordítsa el a két hátsó görgőcsavart az óramutató járásával ellentétes irányba, /4 részig. Ha a futófelület megnyúlik, a futószalag peremét minden oldalon meg kell emelni 5-7 cm-rel (-3 in.) az alapzat fölé. Figyeljen arra, hogy a futószalag középen maradjon. Dugja be a tápkábelt a konnektorba, helyezze be a kulcsot és sétáljon pár percet a futópadon. Ezt addig ismételje amíg a futószalag eléggé oda nem rögzül. c. Ha a futószalag még mindig lassú, kérem vegye fel a kapcsolatot azzal az üzlettel, ahol a berendezést vásárolta. PROBLÉMA: A futófelület kibillen a tengelyből és csúszik működés közben. MEGOLDÁS: a. Ha a futófelület kibillen a tengelyéböl, vegye ki a kulcsot és HÚZZA KI A TÁPKÁBELT. Ha a futószalag balra mozdult el használja a szerelőkulcsot, fordítsa balra a hátsó görgő csavarját az óramutató járásával megegyező irányban (/) fordulattal; ha a jobb oldalra mozdult el fordítsa a bal hátsó görgő csavart az óramutató járásával ellentétes irányba / fordulattal. Figyeljen arra, hogy a futószalagot nehogy túlfeszítse. Dugja be a tápkábelt a konnektorba, helyezze be a kulcsot és sétáljon pár percet a futópadon. Ezt addig ismételje amíg a futószalag be nem áll a rendes helyére. b Ha a futófelület csúszik működés közben, vegye ki a kulcsot és HÚZZA KI A TÁPKÁBELT. A szerelőkulcsot használva, fordítsa el a két hátulsó görgőcsavart az óramutató járásával megegyező irányba, /4 részig. Ha a futófelület megnyúlik, a futószalag peremét minden oldalon meg kell emelni 5-7 cm-rel (-3 in.) az alapzat fölé. Figyeljen arra, hogy a futószalag középen maradjon. Dugja be a tápkábelt a konnektorba, helyezze be a kulcsot és sétáljon pár percet a futópadon. Ezt addig ismételje amíg a futószalag eléggé oda nem rögzül. b 5 -től 7 cm-ig a b 3 mm 0 Felülnézet Hátsó görgő csavarok 7 8 FONTOS ÓVINTÉZKEDÉSEK FIGYELEM: Azért, hogy csökkentse az égés, tűz, elektromos áramütés vagy személyi sérülés veszélyét, olvassa el a következő fontos óvintézkedési utasításokat mielőtt működésbe hozná a futópadot.. A tulajdonos felelőssége, hogy biztosítsa a futópad összes felhasználója számára a megfelelő óvintézkedéseket és figyelmeztesse őket a lehetséges veszélyekről.. Kizárólag az előírtak szerint használja a futópadot. 3. Úgy helyezze el a futópadot a talajon, hogy minimum.5 m (8 láb) szabad tér legyen mögötte és 0.5 m ( láb) szabad tér legyen még minden oldalánál. Ne tegye a futópadot olyan helyre, ahol a légnyílásokat elzárja. Azért, hogy a padlót és a szőnyeget megóvja a sérüléstől, helyezzen egy műanyag szőnyeget a futópad alá. 4. Tartsa a futópadot fedett, zárt térben, portól és nedvességtől távol. Ne helyezze a futópadot garázsba, fedett udvarba vagy víz közelébe! 5. Ne működtesse a futópadot olyan térben, ahol areoszolos termékeket használnak, vagy ahol irányított a légmozgás. 6. éven aluli gyermeket és házikedvencet ne engedjen a gép közelébe. 7. A futópadot 5kg-os (50 font) vagy az alatti személyek használhatják. 8. Ne engedjen egynél több személyt egy időben a futópadon tartózkodni. 9. Viseljen megfelelö sportruházatot a futópad használata közben. Ne viseljen laza, lógó öltözetet, amit becsíphet a szerkezet. Az atlétikai ruházatot egyaránt ajánljuk nőknek és férfiaknak. Mindig viseljen sportcipőt a gép használata közben. Soha ne használja a futópadot mezítláb, csak zokniban vagy szandálban. 0. Amikor a tápkábelt csatlakoztatja (lásd 0. oldal), dugja be a tápkábelt egy földelt konnektorba. Ne csatlakoztasson erre az áramkörre más gépet.. Ha hosszabbítóra van szüksége, csakis hármas vezetésű, mm-es (4-es méretű) vezetéket használjon, mely nem lehet hosszabb.5 m-nél (5 láb.).. Tartsa a tápkábelt távol a fűtőtestektől. 3. Soha ne mozgassa a sétáló szalagot miközben az ki van kapcsolva. Ne működtesse a futópadot, ha a tápkábel vagy dugója sérült, vagy, ha a gép nem megfelelően működik. (Ha a futópad nem működik megfelelően, lásd a PROBLÉMAKERESÉS részben a 7. oldalon.) 4. Soha ne indítsa el úgy a futópadot, hogy rajta áll a sétáló szalagon. Mindig fogja a markolatatot a futópad használata közben. 5. A futópad nagy sebességre is képes. Állítsa lassú sebességemelkedésre a gépet, hogy elkerülje a hirtelen sebességugrást. 6. A pulzusmérő nem orvosi készülék. Több tényező is befolyásolhatja a szívverés leolvasás pontosságát, mint például a felhasználó mozgása A pulzusmérőt csak edzéstámogatásra tervezték az általános szívverés meghatározására. 7. Soha ne hagyja a működő futópadot felügyelet nélkül. Mindíg vegye ki a kulcsot, húzza ki a tápkábelt és a kikapcsológombot álltsa off (ki) pozícióba, ha éppen nem használja a gépet. (Lásd a rajzon az 5. oldalon, hogy hol található a ki/bekapcsológomb.) 8. Ne próbálja meg felemelni, leengedni vagy elmozdítani a futópadot, amíg nincs megfelelően összeszerelve. (Lásd az ÖSSZESZERELÉS résznél a 6. oldalon, és a HOGYAN HAJTSA ÉS MOZGASSA A FUTÓPADOT részt a 6. oldalon.) Képesnek kell lennie a 0 kg-os (45 lbs.) futópadot biztonságosan felemelni, leengedni vagy mozgatni. 8 3

4 9. Amikor összecsukja vagy mozgatja a futópadot, győződjön meg róla, hogy a rögzítőretesz teljesen lezárt állapotban van. 0. Rendszeresen ellenőrizze le és rögzítse megfelelően a berendezés tartozékait.. Soha ne tegyen semmilyen tárgyat a berendezés nyílásaiba.. VESZÉLY: Mindig húzza ki a futópad tápkábelét a konnektorból közvetlenül a használat után, a berendezés tisztítása előtt, és mielőtt a kézikönyben előírt karbantartást és beállítási folyamatokat megkezdené. Soha ne vegye le a motor fedelét, kivéve ha azt egy felhatalmazott szakember nem teszi. A szervizelést és minden más itt leírt szerelést csak az arra felhatalmazott szakember végezheti. 3. Ezt a futópadot csak otthoni használatra szánták. Ne alkalmazza a berendezést kereskedelmi helyeken, bérbeadás céljával vagy intézményes keretek között. PROBLÉMAKERESÉS A legtöbb futópadokkal kapcsolatos problémát az alábbiakban felsoroltak betartásával el lehet kerülni. Találja meg az idevonatkozó tulajdonságot és kövesse a lépéseket. Amennyiben van még kérdése, kérem vegye fel a kapcsolatot azzal az üzlettel, ahol a gépet vásárolta. PROBLÉMA: Agép nem kapcsol be. MEGOLDÁS:a. Győződjön meg róla, hogy a berendezés rá van kapcsolva a hálózatra. (lásd a 0. oldalon) Ha hosszabbítóra van szüksége, csakis 3-as vezetésű, mm-es (4-es méretű) vezetéket használjon, mely nem lehet hosszabb.5 m-nél (5 láb). Fontos: A futópad nem kompatibilis a GFCI-vel ellátott kimenetekkel. FIGYELEM: Mielőtt elkezdené használni a berendezést vagy bármi más edzést folytatna, konzultáljon orvosával. Ez fõleg a 35 éven felüli, egyedülálló felhasználók számára fontos, és azoknak akiknek valamilyen egészségügyi problémájuk volt korábban. Olvasson el minden utasítást, mielőtt használná a berendezést. AZ ICON nem vállal felelősséget semmiféle személyi sérülésért vagy tárgyi károkért melyet a berendezés használata vonhat maga után. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT A mutatott matrica a futópadon lett elhelyezve. Kérem emlékezzen rá, hogy a matricán található szöveg angolul van. Keresse meg a magyar matricákat és ragassza le velük az angol nyelvű matricákat. Ha a matrica hiányzik vagy esetleg nem olvasható rendesen, keresse fel az üzletet, ahol a terméketet vásárolta (lásd a kéziköny hátlapján). A megadott helyre ragassza fel a matricát. b. Miután a tápkábelt bedugta a konnektorba, bizonyosodjon meg róla, hogy a kulcsot behelyezte a konzolba. c. Ellenőrizze az áramkörmegszakítót, melyet az alvázon talál meg közel az elektromos kábelhez. Ha a kapcsoló a rajz szerint áll, az áramkörmegszakító lecsapódott. Hogy visszaállítsa az áramkörmegszakítót, várjon pár percet, majd kapcsolja vissza a kapcsolót. d. Ellenőrizze a ki- és bekapcsoló gombot, melyet a futópad alvázán találhat meg az elektromos vezeték közelében. Győződjön meg arról, hogy a gomb az on (be) állásban van. PROBLÉMA: Agép kikapcsol működés közben c Valami lekapcsolja a kapcsolót d On(Be) állapot Törlés MEGOLDAS:a. Ellenőrizze az áramkörmegszakítót, melyet az alvázon talál meg közel az elektromos kábelhez ( lásd a c. pontban feljebb). Hogy visszaállítsa az áramkörmegszakítót, várjon pár percet, majd kapcsolja vissza a kapcsolót. b. Győződjőn meg róla, hogy a tápkábel be van dugva a konnektorba. Ha igen, húzza ki majd várjon 5 percet, és dugja vissza. c. Vegye ki a kulcsot a konzolból. Vegye ki a kulcsot a konzolból. d. Győződjön meg arról, hogy a ki- és bekapcsoló gomb a on (be) pozícióban van. e. Ha a futópad még mindíg nem működik, kérem vegye fel a kapcsolatot azzal az üzlettel, ahol a berendezést vásárolta. PROBLÉMA: A konzol kijelzői nem működnek megfelelően. Hungarian 397 MEGOLDAS:a. Vegye ki a kulcsot a konzolból és HUZZA KI A TAPKA- English Translation: BELT. Távolítsa el a csavarokat () a védőtetőről () és óvatosan nyissa le a védőtetőt. a Polish English: Hungarian Hand Russian and Foot warning Polish Portugese Russian 4 7

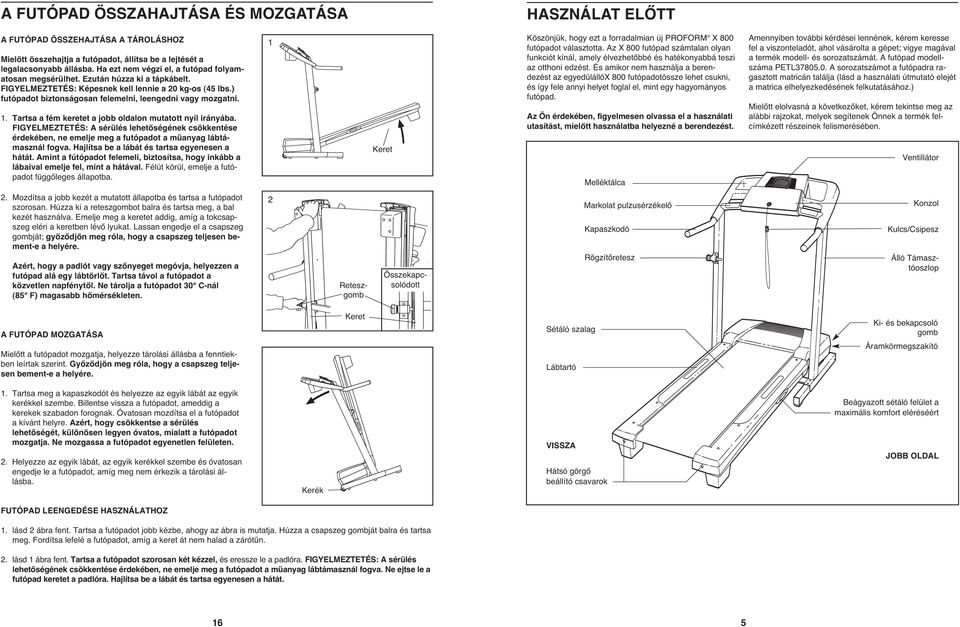

5 A FUTÓPAD ÖSSZAHAJTÁSA ÉS MOZGATÁSA HASZNÁLAT ELŐTT A FUTÓPAD ÖSSZEHAJTÁSA A TÁROLÁSHOZ Mielőtt összehajtja a futópadot, állítsa be a lejtését a legalacsonyabb állásba. Ha ezt nem végzi el, a futópad folyamatosan megsérülhet. Ezután húzza ki a tápkábelt. FIGYELMEZTETÉS: Képesnek kell lennie a 0 kg-os (45 lbs.) futópadot biztonságosan felemelni, leengedni vagy mozgatni.. Tartsa a fém keretet a jobb oldalon mutatott nyíl irányába. FIGYELMEZTETÉS: A sérülés lehetőségének csökkentése érdekében, ne emelje meg a futópadot a műanyag lábtámasznál fogva. Hajlítsa be a lábát és tartsa egyenesen a hátát. Amint a fútópadot felemeli, biztosítsa, hogy inkább a lábaival emelje fel, mint a hátával. Félút körül, emelje a futópadot függőleges állapotba. Keret Köszönjük, hogy ezt a forradalmian új PROFORM X 800 futópadot választotta. Az X 800 futópad számtalan olyan funkciót kínál, amely élvezhetőbbé és hatékonyabbá teszi az otthoni edzést. És amikor nem használja a berendezést az egyedülállóx 800 futópadotössze lehet csukni, és így fele annyi helyet foglal el, mint egy hagyományos futópad. Az Ön érdekében, figyelmesen olvassa el a használati utasítást, mielőtt használatba helyezné a berendezést. Melléktálca Amennyiben további kérdései lennének, kérem keresse fel a viszonteladót, ahol vásárolta a gépet; vigye magával a termék modell- és sorozatszámát. A futópad modellszáma PETL A sorozatszámot a futópadra ragasztott matricán találja (lásd a használati útmutató elejét a matrica elhelyezkedésének felkutatásához.) Mielőtt elolvasná a következőket, kérem tekintse meg az alábbi rajzokat, melyek segítenek Önnek a termék felcímkézett részeinek felismerésében. Ventillátor. Mozdítsa a jobb kezét a mutatott állapotba és tartsa a futópadot szorosan. Húzza ki a reteszgombot balra és tartsa meg, a bal kezét használva. Emelje meg a keretet addig, amíg a tokcsapszeg eléri a keretben lévő lyukat. Lassan engedje el a csapszeg gombját; győződjön meg róla, hogy a csapszeg teljesen bement-e a helyére. Azért, hogy a padlót vagy szőnyeget megóvja, helyezzen a futópad alá egy lábtörlőt. Tartsa távol a futópadot a közvetlen napfénytől. Ne tárolja a futópadot 30 C-nál (85 F) magasabb hőmérsékleten. Összekapcsolódott Reteszgomb Markolat pulzusérzékelő Kapaszkodó Rögzítőretesz Konzol Kulcs/Csipesz Álló Támasztóoszlop A FUTÓPAD MOZGATÁSA Mielőtt a futópadot mozgatja, helyezze tárolási állásba a fenntiekben leírtak szerint. Győződjön meg róla, hogy a csapszeg teljesen bement-e a helyére. Keret Sétáló szalag Lábtartó Ki- és bekapcsoló gomb Áramkörmegszakító. Tartsa meg a kapaszkodót és helyezze az egyik lábát az egyik kerékkel szembe. Billentse vissza a futópadot, ameddig a kerekek szabadon forognak. Óvatosan mozdítsa el a futópadot a kívánt helyre. Azért, hogy csökkentse a sérülés lehetőségét, különösen legyen óvatos, mialatt a futópadot mozgatja. Ne mozgassa a futópadot egyenetlen felületen.. Helyezze az egyik lábát, az egyik kerékkel szembe és óvatosan engedje le a futópadot, amíg meg nem érkezik a tárolási állásba. Kerék VISSZA Hátsó görgő beállító csavarok Beágyazott sétáló felület a maximális komfort eléréséért JOBB OLDAL FUTÓPAD LEENGEDÉSE HASZNÁLATHOZ. lásd ábra fent. Tartsa a futópadot jobb kézbe, ahogy az ábra is mutatja. Húzza a csapszeg gombját balra és tartsa meg. Fordítsa lefelé a futópadot, amíg a keret át nem halad a zárótűn.. lásd ábra fent. Tartsa a futópadot szorosan két kézzel, és eressze le a padlóra. FIGYELMEZTETÉS: A sérülés lehetőségének csökkentése érdekében, ne emelje meg a futópadot a műanyag lábtámasznál fogva. Ne ejtse le a futópad keretet a padlóra. Hajlítsa be a lábát és tartsa egyenesen a hátát. 6 5

6 ÖSSZESZERELÉS Az összeszerelés két embert igényel. Állítsa egy üres helyre a futópadot és távolítson el róla minden csomagolóanyagot; ne dobja ki a csomagolóanyagokat, amíg a gépet teljesen össze nem szerelte. Megjegyzés: A futópad futószalagjának alsó része erős teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennységű kenőanyag rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad működését. Ha a futószalag tetején talál valamennyi kenőanyagot, egyszerűen csak törölje le egy puha, nem-suroló ronggyal. Az összeszereléshez szükség lesz a mellékelt szerelőkulcsra és az Ön saját Philips csavarbehajtójára, gumikalapácsára, és állítható fogóra. A szerelő hardver azonosításhoz, nézze meg az ábrát alább. Ha egy alkatrész nem található a tartozékok csomagjában, ellenőrizze, hogy nincs-e előre csatlakoztatva. Kapaszkodó Handrail Star Csillag-alátét Washer (95) (95)- Kerékanya Wheel Nut (3)- (3) 3/4" 3/4 Csavar Screw ()-6 () 6 " Fúrófejes Tek Screw Csavar (39) 4 (39)-4 Kerékcsavar Wheel Bolt (64) (64)- Ezüst Silver Földelési Ground Csavar Screw (75)- (75) Kiegyenlítő Extension Leg Láb Csavaranya Nut (46) 4(46)-4 Kiegyenlítő Extension Láb Leg Csavar Bolt (93) 4 (93)-4 Kapaszkodó Handrail Csavar Bolt (37) 4 (37)-4 /" / Csavar Screw (48)-3 (48) 6 5 /4 Washer Mérje meg a szívverését, (38) 0 ha kívánja. Star Washer Lásd 6. lépés a 3. oldalon. (06) 4 Kapcsolja be a ventilátort, ha kívánja. 6 7 Lásd 7. lépés a 3. oldalon. 3 / Bolt (45) 4 Ha a programnak vége, távolítsa el a kulcsot. Lásd 8. lépés a 3. oldalon. INFORMÁCIÓS ÜZEMMÓD/DEMO ÜZEMMÓD Az információs üzemmód nyomonköveti a teljes órák számát, amelyet a futópad hozott létre és a teljes mérföldek számát, amelyet a sétáló szalagon megtett. Az információs módban arra is lehetősége nyílik, hogy beállítsa: kilóméterben, vagy mérföldekben számoljon a gép. Továbbá, az információs mód lehetővé teszi, hogy ki- vagy bekapcsolja a demo módot. Az információs / Bolt üzemmód (37) 4 kiválasztatásához, először tartsa lenyomva a Stop gombot, amíg behelyezi a kulcsot a konzolba, majd engedje el a Stop gombot. Amikor az információs módot kiválasztotta, az alábbi információk jelennek meg a képernyőn: A bal képernyő mutatja a teljes órák számát, amelyet a futópad működött. 3 / Bolt (37) 4 A Távolság képernyő mutatja a kilométerek vagy mérföldek összegét, amennyit a sétáló szalag elmozdult. Ezen felül. egy M a kilométer vagy egy E az angol mérföld esetén meg fog jelenni a képernyőn. Nyomja meg a Speed + gombot ha szeretné megváltoztatni a mértékegységet. Megjegyzés: a Kalória/Pulzus kijelzőnek üresnek kell lennie. Ha a kijelző jobb oldalán egy d jelenik meg, a konzol demo üzemmódban van. Ezt az üzemmódot csak arra tervezték, amikor a futópadot egy üzletben bemutatják. Ha a konzol demo üzemmódban van, a tápkábelt be lehet dugni, a kulcsot ki lehet venni a konzolból, és a jelzések a kijelzőn automatikusan megjelennek egy előre beállított sorrendben, habár a gombok a konzolon nem fognak működni. Ha egy d jelenik meg amikor az információs üzemmódot választja ki, nyomja meg a Speed gombot, így a d eltűnik Az onformációs üzemmódból való kilépéshez, távolítsa el a kulcsot a konzolból.. Győzödjön meg róla, hogy a berendezés nincs hálózatra kapcsolva. Egy másik személy segítségével, óvatosan döntse a futópadot a bal oldalára az ábra szerint. Részlegesen hajlítsa be a keretet (86) így a futópad stabilabb lesz. Ne hajlítsa be teljesen a keretet, amig nincs teljesen összeszerelve /4 Washer (38) 4 Szereljen fel egy kiegészítő lábat (63) a támasztógerenda aljába (69) az alaplemezzel (6) az ábra szerint. Amennyiben szükséges, használjon gumikalapácsot a kiegészítő láb helyére ütéséhez. Majd, fogjon két kiegészítő láb anyát (46) a kiegészítő láb aljához. Helyezzen két kiegészítő láb csavart (93) a kiegészítő láb tetejére és húzza meg a csavarokat és az anyákat. Csatlakoztassa a két alap kiegyenlítőalátétet (57) a pillér alapjához (69) a két csavarral (39)

7 AZ ELŐPROGRAMOZOTT TRÉNINGEK HASZNÁLATA Helyezze be a kulcsot a konzolba. Lásd AZ ÁRAM BEKAPCSOLÁSA a. oldalon. Válasszon egy előre beprogramozott tréninget. Egy előre beprogramozott tréning kiválasztásához, nyomja meg a Programs gombot [PROGRAMS] folyamatosan, amíg a négy előre beállított program kijelzők el nem kezdenek világítani. programnál, mindkettő aktuális részoszlop és a jobb oszlop villogni fog és különböző hangokat fog kibocsátani. Ha a futópad sebessége és/vagy dőlésszöge megváltozik, a sebesség és/vagy dőlésszög beállítása villogni fog, hogy figyelmeztesse Önt. Ha az első rész befejeződik, minden sebesség beállítás egy oszloppal eltolódik balra. A második rész sebességének beállításai villogva fognak megjelenni az aktuális részoszlopban és a futópad automatikusan beállítja a sebességet és dőlésszöget a második részhez. Ha mind a hat jelző világít az aktuális részoszlopban, a sebességet beállíthatja lefelé úgy, hogy csak a legmagasabb jelzések jelenjenek meg a mátrixban.. Csatlakoztasson egy kereket (66) a tartópillérek alapjához (69) egy kerékcsavarral (64) és kerékanyával (3) az ábra szerint. Ne feszítse túl a kerékcsavart; a keréknek akadás nélkül kell forognia. Egy másik személy segítségével, óvatosan döntse a futópadot a bal oldalára az ábra szerint. Lásd az. szerelési lépést és csatlakoztassa a másik Kiegyenlítő lábat (63) és a másik kiegyenlítő alátétet (57) a futópadhoz. Majd csatlakoztassa a másik kereket (66) a fentiekben leírtak alapján. Egy másik személy segítségével, óvatosan döntse a futópadot a bal oldalára úgy, hogy a tartópillér vízszintes állásban legyen Amennyiben kiválasztotta az előre beprogramozott tréninget, a maximum dőlésszög beállítás fog megjelenni és villogni, az Incline/Time kijelzőn egy pár másodpercre, a maximum sebesség beállítás pedig a Speed kijelzőn fog villogni. Pár másodperc után, az Incline/Time kijelző meg fogja mutatni, hogy mennyi ideig tart majd a program. A program sebesség beállítások profilja végig fog gördülni a mátrixon. Nyomja meg a Start vagy a Speed + gombot, hogy elindítsa a programot. Egy pillanattal a gomb lenyomása után, a futópad automatikusan beállítja a program első sebesség és lejtő beállításait. Fogja a markolatot és kezdjen el sétálni. Minden program 30 vagy 50 egy-perces részre van felosztva. Egy ssebesség- és egy dőlésszögbeállítás van programozva minden részhez. Ugyanolyan sebesség- és/vagy lejtőbeállítás programozható kettő vagy több egymást követő részeknél. Aktuális periódus A sebesség beállítás az első résznél villogva fog megjelenni a mátrix aktuális rész oszlopában. (A lejtőbeállítások nincsenek jelezve a mátrixban.) A sebesség beállítása a következő három résznél a jobb oszlopban fog megjelenni. Ha csak 3 másodperc maradt az első részben a 4 A program ezt fogja végig folytatni az utolsó részig amely az aktuális részoszlopban és az utolsó részoszlopban végződik. A sétáló szalag ezután lassan leáll. Ha a sebesség vagy lejtés értéke az aktuális szegmensben túl magas vagy túl alacsony, akkor azt manuálisan felülbírálhatja a Speed és az Incline gombok lenyomásával. Mindig, ha a Speed gombot lenyomja, a kijelző megjelenik vagy eltűnik az aktuális rész oszlopban; ha bármelyik oszlop a jobb aktuális részoszlop ugyanannyi jelzője világít, mint az aktuális részoszlopnak, a jelző megjelenhet vagy eltűnhet az oszlopban. Fontos: Ha a program következő része elindul, a futópad automatikusan beállítja a sebességet és a lejtő beállításait a következő rész számára. A program ideiglenes megállításához, nyomja meg a Stop gombot. Az idő elkezd villogni az Incline/Time kijelzőn. A program újraindításához, nyomja meg a Start gombot vagy a Speed + gombot. A sétálószalag km/h sebességgel kezd el mozogni. Ha a program következő szegmense elkezdődik, a futógép automatikusan átválta következő szegmenssebességi és dőlésszög értékekeire. A program befejezéséhez, nyomja meg a Stop gombot, távolítsa el a kulcsot, majd helyezze vissza a kulcsot. Kövesse a kijelzővel az eljárást. Lásd 5. lépés a. oldalon. 3. Keresse meg a Jobboldali Kapaszkodón (7), hogy hol van a nagy nyílás a bal oldalon. Majd, távolítsa el a vezetéket és kösse a tartópillér vezetéket (4) a jobboldali tartópillérhez (69). Helyezze a tartópillér vezetéket a nyílásba a jobboldali kapaszkodó alján és a nagy nyílásból húzza ki az oldalán. Megjegyzés: Egy tűorrú szerszám segíthet a tartópillér vezeték nyílásból való kihúzásában. Állítsa be a jobboldali kapaszkodót (7) a jobboldali tartópillérre (69). Csatlakoztassa a jobboldali kapaszkodót két kapaszkodócsavarral (37) és a kapaszkodó csillagalátéttel (95) az ábra szerint. Vigyázzon, nehogy megcsípje a tartópillér vezetéket (4). Csatlakoztassa a baloldali kapaszkodót (7) a fentiekben leírtak alapján. Megjegyzés: a baloldalon nincs tartópillér vezeték. 4. Miközben egy másik személy tartja a Konzol alapját (47) a baloldali kapaszkodó közelében (7), csatlakoztassa a Konzol alapjából kiinduló földelési kábelt a baloldali kapaszkodó megfelelő nyílásába az Ezüst Földelési Csavarral (75) Nyílás Alapvez eték 95 Nyílás

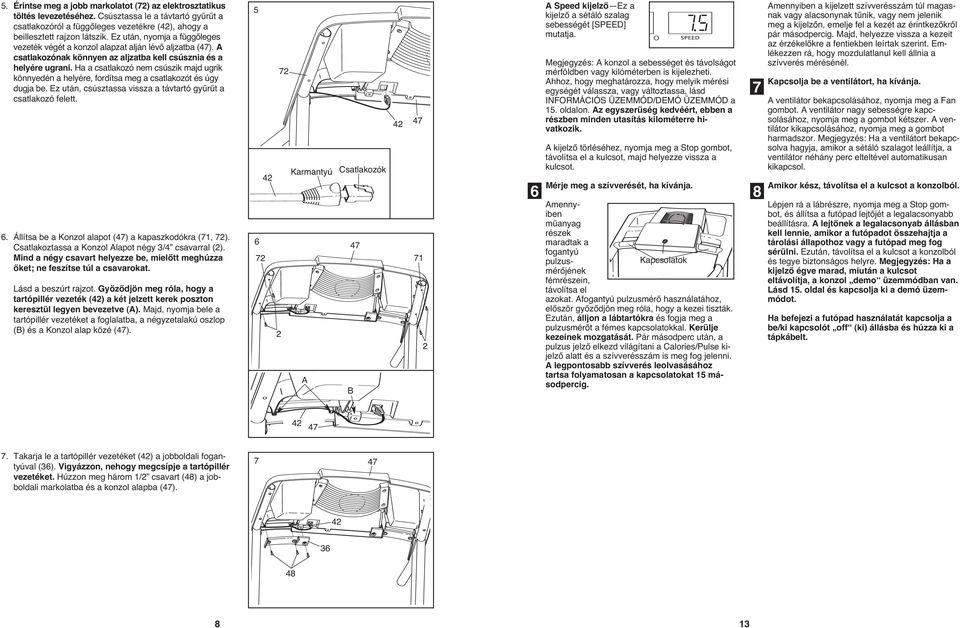

8 5. Érintse meg a jobb markolatot (7) az elektrosztatikus töltés levezetéséhez. Csúsztassa le a távtartó gyűrűt a csatlakozóról a függőleges vezetékre (4), ahogy a beillesztett rajzon látszik. Ez után, nyomja a függőleges vezeték végét a konzol alapzat alján lévő aljzatba (47). A csatlakozónak könnyen az aljzatba kell csúsznia és a helyére ugrani. Ha a csatlakozó nem csúszik majd ugrik könnyedén a helyére, fordítsa meg a csatlakozót és úgy dugja be. Ez után, csúsztassa vissza a távtartó gyűrűt a csatlakozó felett. 6. Állítsa be a Konzol alapot (47) a kapaszkodókra (7, 7). Csatlakoztassa a Konzol Alapot négy 3/4 csavarral (). Mind a négy csavart helyezze be, mielőtt meghúzza őket; ne feszítse túl a csavarokat. Lásd a beszúrt rajzot. Győződjön meg róla, hogy a tartópillér vezeték (4) a két jelzett kerek poszton keresztül legyen bevezetve (A). Majd, nyomja bele a tartópillér vezetéket a foglalatba, a négyzetalakú oszlop (B) és a Konzol alap közé (47) Karmantyú 4 Csatlakozók A B 6 A Speed kijelző Ez a kijelző a sétáló szalag sebességét [SPEED] mutatja. A kijelző törléséhez, nyomja meg a Stop gombot, távolítsa el a kulcsot, majd helyezze vissza a kulcsot. Mérje meg a szívverését, ha kívánja. Megjegyzés: A konzol a sebességet és távolságot mérföldben vagy kilóméterben is kijelezheti. Ahhoz, hogy meghatározza, hogy melyik mérési egységét válassza, vagy változtassa, lásd INFORMÁCIÓS ÜZEMMÓD/DEMÓ ÜZEMMÓD a 5. oldalon. Az egyszerűség kedvéért, ebben a részben minden utasítás kilométerre hivatkozik. Amennyiben műanyag részek maradtak a fogantyú pulzusmérőjének Kapcsolatok fémrészein, távolítsa el azokat. Afogantyú pulzusmérő használatához, először győződjön meg róla, hogy a kezei tiszták. Ezután, álljon a lábtartókra és fogja meg a pulzusmérőt a fémes kapcsolatokkal. Kerülje kezeinek mozgatását. Pár másodperc után, a pulzus jelző elkezd világítani a Calories/Pulse kijelző alatt és a szívverésszám is meg fog jelenni. A legpontosabb szívverés leolvasásához tartsa folyamatosan a kapcsolatokat 5 másodpercig. 7 8 Amennyiben a kijelzett szívverésszám túl magasnak vagy alacsonynak tűnik, vagy nem jelenik meg a kijelzőn, emelje fel a kezét az érintkezőkről pár másodpercig. Majd, helyezze vissza a kezeit az érzékelőkre a fentiekben leírtak szerint. Emlékezzen rá, hogy mozdulatlanul kell állnia a szívverés mérésénél. Kapcsolja be a ventilátort, ha kívánja. A ventilátor bekapcsolásához, nyomja meg a Fan gombot. A ventilátor nagy sebességre kapcsolásához, nyomja meg a gombot kétszer. A ventilátor kikapcsolásához, nyomja meg a gombot harmadszor. Megjegyzés: Ha a ventilátort bekapcsolva hagyja, amikor a sétáló szalagot leállítja, a ventilátor néhány perc elteltével automatikusan kikapcsol. Amikor kész, távolítsa el a kulcsot a konzolból. Lépjen rá a lábrészre, nyomja meg a Stop gombot, és állítsa a futópad lejtőjét a legalacsonyabb beállításra. A lejtőnek a legalacsonyab állásban kell lennie, amikor a futópadot összehajtja a tárolási állapothoz vagy a futópad meg fog sérülni. Ezután, távolítsa el a kulcsot a konzolból és tegye biztonságos helyre. Megjegyzés: Ha a kijelző égve marad, miután a kulcsot eltávolítja, a konzol demo üzemmódban van. Lásd 5. oldal és kapcsolja ki a demó üzemmódot. Ha befejezi a futópad használatát kapcsolja a be/ki kapcsolót off (ki) állásba és húzza ki a tápkábelt Takarja le a tartópillér vezetéket (4) a jobboldali fogantyúval (36). Vigyázzon, nehogy megcsípje a tartópillér vezetéket. Húzzon meg három / csavart (48) a jobboldali markolatba és a konzol alapba (47)

9 KÉZI ÜZEMMÓD HASZNÁLATA 3 Helyezze be a kulcsot a konzolba. Lásd AZ ÁRAM BEKAPCSOLÁSA a. oldalon. Válassza ki a kézi üzemmódot. Amikor a kulcsot behelyezi, a kézi üzemmód lesz kiválasztva, és a kézi vezérlés jelző ég. Ha előre beállított programot választ, nyomja meg többször a Program gombot, amíg a kézi vezérlés jelző nem világít. Indítsa el a sétáló szalagot. A sétáló szalag elindításához, nyomja meg a Start gombot [START], a Speed+ gombot [SPEED] vagy a nyolc számozott gomb egyikét. Ha a Start gombot vagy a Speed+ gombot lenyomta, a sétáló szalag km/h sebességgel kezd el mozogni. Ahogy gyakorol, változtassa a sétáló szalag sebességét kedve szerint a Speed+ és - gombok segítségével. Mindig, amikor egy gombot lenyom, a sebesség beállítása 0, km/h-val változik; ha egy gombot lenyomva tart, a sebesség növekedése 0,5 km/h-val változik. Megjegyzés: Miután egy gombot lenyom, eltelhet egy pillanat, amíg a sétáló szalag eléri a kiválasztott sebesség beállítását. Ha a nyolc számozott [QUICK SPEED] gomb egyikét lenyomja, a sétáló szalag fokozatosan emeli a sebességét addig, amíg eléri a kiválasztott sebesség beállítását. A sétáló szalag megállításához, nyomja meg a Stop gombot [STOP]. Az idő elkezd villogni a bal képernyőn. A sétáló szalag újraindításához, nyomja meg a Start gombot, a Speed+ gombot vagy a nyolc számozott gomb egyikét. 4 5 Változtassa meg a futópad lejtőjét, ha kívánja. A futópad lejtésének megváltoztatásához, nyomja meg a Lejtő [INCLINE] növelő és csökkentő gombot. Minden alkalommal, amikor a gombot megnyomja, a lejtő 0.5%-kal változik. Megjegyzés: Miután egy gombot lenyom, eltelhet egy pillanat, amíg a futópad eléri a kiválasztott lejtési szintet. A haladását a mátrixon és a kijelzőkön láthatja. A mátrix Amikor a kézi üzemmódot Mátrix választja ki, a mátrix alsó részén egy futópálya jelenik meg, ami 400 métert jelöl. Ahogy sétál vagy fut, a pálya körüli jelzők egymás után meg felgyulladnak, amíg az egész pálya ki nem lesz világítva. A pálya ekkor elsötétül, és a kijelzők újra elkezdenek egymás után felgyulladni. A kalória/pulzus kijelző Ez a kijelző az elégetett kalóriákat [CALS.] mutatja. Ez a kijelző a szívverést [PULSE] is mutatni fogja, ha használja a markolat pulzusérzékelőt (lásd a 6. lépést a 3. oldalon). A lejtés/idő kijelző Amikor a kézi üzemmód van kiválasztva, ez a kijelző a lejtés [INCLINE] mértékét és az eltelt időt [TIME] mutatja a futópadon. Ha előre eltárolt programot választ, ez a kijelző mutatni fogja a lejtés szintjét és a programból hátralévő időt. A távolság/ritmus kijelző Ez a kijelző a legyalogolt vagy lefutott távolságot [DISTANCE], és a ritmusát [PACE] (perc/kilométer adatként) fogja mutatni. 8. Irányítsa úgy a reteszházat (9), hogy a nagy nyílás a jelölt oldalra essen. Illessze a reteszházat a bal támasztóoszlophoz (69) két 3/4 -es csavarral (). Távolítsa el a fejet a tűről. Bizonyosodjon meg róla, hogy a rugó és a fogat az ábrán látható módon van a tűn. Illessze a tűt a reteszházba (9), és feszítse vissza a fejet a tűre. Gomb Fogat 9. Győződjön meg róla, hogy az alkatrészek megfelelően rögzítve vannak, mielőtt a futópadot használja. Megjegyzés: Extra felszereléseket tartalmazhat. Tartsa a tartozék szerelőkulcsokat biztonságos helyen, a hosszú kulcsot a sétálószalag beállításához használják (lásd 7. oldal). AZért, hogy a padlót vagy szőnyeget megóvja, helyezzen a futópad alá egy lábtörlőt. 8 Rugó 9 Tű 69 Nagy nyílás 9

10 ÜZEMELTETÉS ÉS BEÁLLÍTÁS KONZOL ÁBRA LAGAZ ELŐRE-OLAJOZOTT SÉTÁLÓ SZALAG A futópad tartalmaz egy magas minőségű olajjal megkent sétálószalagot. FONTOS: Soha ne alkalmazzon szilikon sprayt vagy egyéb anyagokat a sétáló szalaghoz vagy sétáló platformhoz. Az ilyen anyagok lerontják a sétáló szalag állapotát és túlzott kopást okoznak. A TÁPKÁBEL CSATLAKOZTATÁSA UK Ezt a terméket földelni kell. Ha hibásan működik vagy megtörik, a földelt elektromos áram miatt a legkisebb ellenállás útvonalát kell megadni, hogy csökkentse az áramütés kockázatát. Ez a termék egy tápkábellel van ellátva, amelynek van egy berendezés-földelő vezetője és egy földelt dugója. Fontos: Ha a tápkábel megsérül, ki kell cserélni egy a gyártó által ajánlott tápkábellel. Csatlakozó a futópadon UK Lásd. ábra. Dugja be a tápkábel jelzett végét a futópadon található csatlakozóba. Lásd. ábra. Dugja be a tápkábelt egy olyan megfelelő kivezetésbe, amit megfelelően szereltek be és minden helyi kóddal és rendelettel összhangban földeltek. Fontos: A futópad nem kompatibilis a GFCI-vel ellátott kimenetekkel. Kimenet FR/SP Megjegyzés: Ha a konzolon egy átlátszó műanyaglap van húzza le a műanyaglapot. Kulcs Kapocs VIGYÁZAT: A berendezés-földelés vezetésének helytelen csatlakozása az áramütés fokozott veszélyét eredményezheti. Ellenőriztesse szakképzett villanyszerelővel vagy karbantartóval, ha kételkedik abban, hogy a termék megfelelően van földelve. Ne módosítsa a termékhez szolgáltatott dugót, ha nem illeszkedik a kimenetbe, szereltessen be megfelelőt egy szakképzett villanyszerelővel. FR/SP IT IT FIGYEMEZTETŐ MATRICA ALKALMAZÁSA A konzolon található figyelmeztetés angol nyelvű. Ez a figyelmeztetés más nyelveken is megtalálható a tartozék matrica lapokon. Tegye fel a magyar matricát a konzolra. A KONZOL TULAJDONSÁGAI A konzol számtalan olyan funkciót kínál, amely hatékonyabbá teszi az otthoni edzést. Ha a konzol kézi üzemmódját választja ki, a futópad sebessége és lejtője megváltoztatható egy gomb érintésével. Miközben edz, a konzol folytonos gyakorlat-visszacsatolást fog kijelezni. Még a szívverését is mérheti a markolat pulzusérzékelővel. Négy előre beállított program segíti. Mindegyik program automatikusan irányítja és változtatja a futópad sebességét és lejtését, míg végigvezeti Önt egy-egy hatékony edzésen. GR Megjegyzés: Azért, hogy elkerülje a sétáló platform sérülését, mindig viseljen tiszta futócipőt a futópad használata közben. Az első alkalommal, amikor a futópadot használja, rendszeresen ellenőrizze a sétáló szalag illeszkedését és illessze vissza középre, ha szükséges (lásd 8. oldal). GR AZ ÁRAM BEKAPCSOLÁSA Dugja be a tápkábelt (lásd 0. oldal). Ezután, keresse meg a be/ki kapcsolót a futópad kereten a tápkábel közelében. Győződjön meg arról, hogy a gomb az on (be) állásban van. On(Be) állapot Ezután, álljon a futópad lábtartóira. Keresse meg a kulcshoz mellékelt csipeszt (lásd a fenti rajzon), és csatolja biztonságosan a ruhája övszalagjához. Helyezze be a kulcsot a konzolba. Pillanatok múlva, a kijelzők és pár jelzőfény világítani kezd. Tesztelje a csipeszt néhány lépést hátrafelé óvatosan megtéve, amíg a kulcs ki nem jön a konzolból. Ha a kulcs nem jön ki a konzolból, állítsa be a csipesz helyzetét. 0

11 34 ALKATRÉSZLISTA Modelszám: PETL Kulcs Szám Menny. Leírás Tető 6 3/4 -es csavar 3 Motor-szíj 4 Motor Feszültség csavar 5 Retesztű szerelvény 6 Motor csillag csavaralátét 7 Lendkerék 8 Hajtómotor 9 Lábtartó fedő 0 Irányváltó Retesz figyelmeztető matrica Keret távtartó 3 5 Keret csukló Anya/Motor anya 4 Keret forgócsapos csapszeg 5 6 Sétáló platform Csavar 6 Kapaszkodó fedő 7 Elülső görgő/csiga 8 Mágnes 9 Motor forgócsapos csavar 0 Motortartó csapszeg Pulzuslemez Hasra csatlakozó tap pancs 3 Elülső görgő Beállító csavar 4 Ventilátorház 5 4 Ventilátorház csavar 6 9 Földelőcsavar 7 Ventilátor csavar 8 Motor feszültség csavar 9 Reteszház 30 Reteszfogó 3 Hátsó fedősapka alátét 3 Kerékanya 33 Statikus matrica 34 Bal markolat lemez Kulcs Szám Menny. Leírás 35 Elektromos bilincs 36 Jobb markolat lemez 37 4 Kapaszkodórúd 38 3 Tömítő es Tek csavar 40 Alapvezeték 4 5/3 -es imbuszkulcs 4 Függőleges vezeték 43 Konzol 44 Hátsó görgő lemez 45 Ventillátor 46 4 Bővíthető lábak anyája 47 Konzol alap 48 0 / -es csavar 49 Vezetékbilincs 50 Kulcs/Csipesz 5 Lejtőmotor 5 Lejtő bilincs 53 Lejtőmotor Csapszeg, alsó 54 Lejtőcsukló csapszeg 55 Lejtőcsukló anya 56 Motorvezérlő vezeték 57 4 Kerek alappad 3/4 -es Tek csavar 59 Vezérlő 60 Keret mozgató 6 Alappad 6 Figyelmeztető matrica 63 Bővíthető lábak 64 Kerék csavar 65 4 Alap fedősapka 66 Kerék 67 /4 -es anya as huzalkábel 69 Támasztó/Alapzat 70 Gumibetét 7 Bal markolat 7 Jobb markolat 73 Fojtószelep 74 Bal lábtartó 75 Ezüst földelőcsavar 76 Könyvtartó 77 4 Hascsatlakozó Kulcs Szám Menny. Leírás R0805A csavarja 78 Tápkábel 79 Kimenet szerelvény 80 Tápkábel adapter 8 Tappancs a hasra 8 Szíjvezető 83 4 Szíjvezető csavar 84 4 Izolátor csavar 85 Izolátor párna 86 Keret 87 4 Mentesítő huzal 88 Figyelmeztető matrica 89 Huzalkábel bilincs 90 Motorcsapány 9 Érzékelő csipesz 9 Hátsó görgő Állítható csavar 93 4 Kiegyenlítőláb csavar 94 Imbuszkulcs 95 Kapaszkodó csillag csavaralátét 96 Sétáló szalag 97 Sétáló platform 98 Jobb lábtartó 99 4 U-anya 00 Hátsó görgő 0 Motorrögzítő bilincs 0 Lejtőmotor Csapszeg, felső # 6 Fekete vezeték, gyűrű # 4 Fekete vezeték, F # 4 Fekete vezeték, M/F # 6 Zöld vezeték, F/R # 4 Fehér vezeték, M/F # 4 Kék vezeték, F # 4 Piros vezeték, M/F # Felhasználói kézikönyv #Ezeket az elemeket nem illusztráltuk REMOVE THIS PART LIST/EXPLODED VEGYE KI EZT A ROBBANTOTT ÁBRÁT ÉS DRAWING FROM THE MANUAL! ALKATRÉSZLISTÁT A KÉZIKÖNYVBŐL Őrizze meg ezt a ROBBANTOTT ÁBRÁT és ALKATRÉSZLISTÁT a jövőben is. Megjegyzés: A részletezések bejelentés nélkül is változhatnak. Tekintse meg a felhasználói kézikönyv hátsó borítóját a cserélendő alkatrészek megrendeléséről szóló információkért.

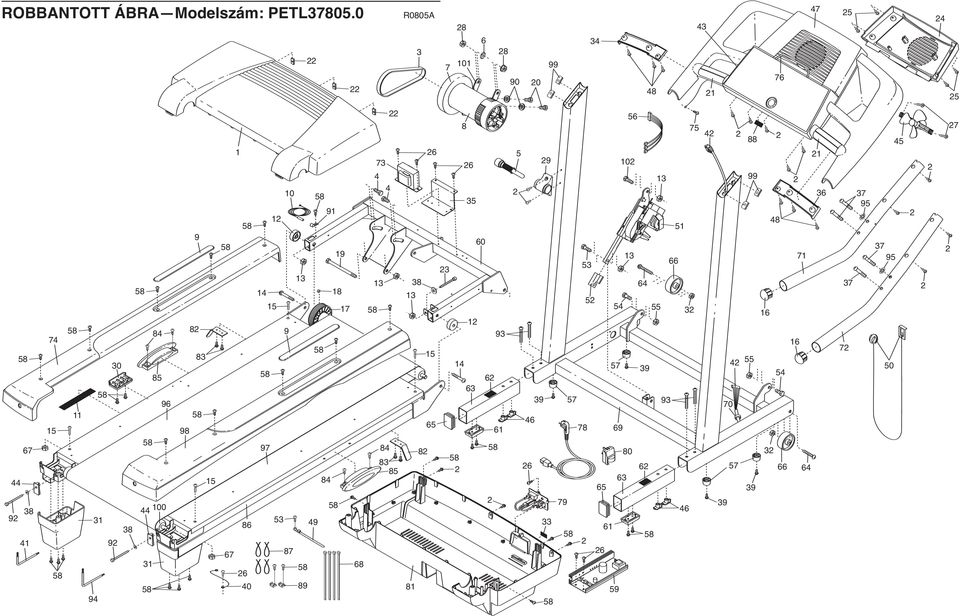

12 ROBBANTOTT ÁBRA Modelszám: PETL R0805A
