1 Egy mozdony újjászületé Mk psz.. mozdony korszerősíté i i elıad adás Takács Tibor Mőszaki szakért rtı

2 psz.. mozdony korszerősíté

3 psz.. mozdony korszerősíté A korszerősítés s koncepciója: A mozdony aktuális állapota

4 psz.. mozdony korszerősíté A mozdony aktuális állapota..

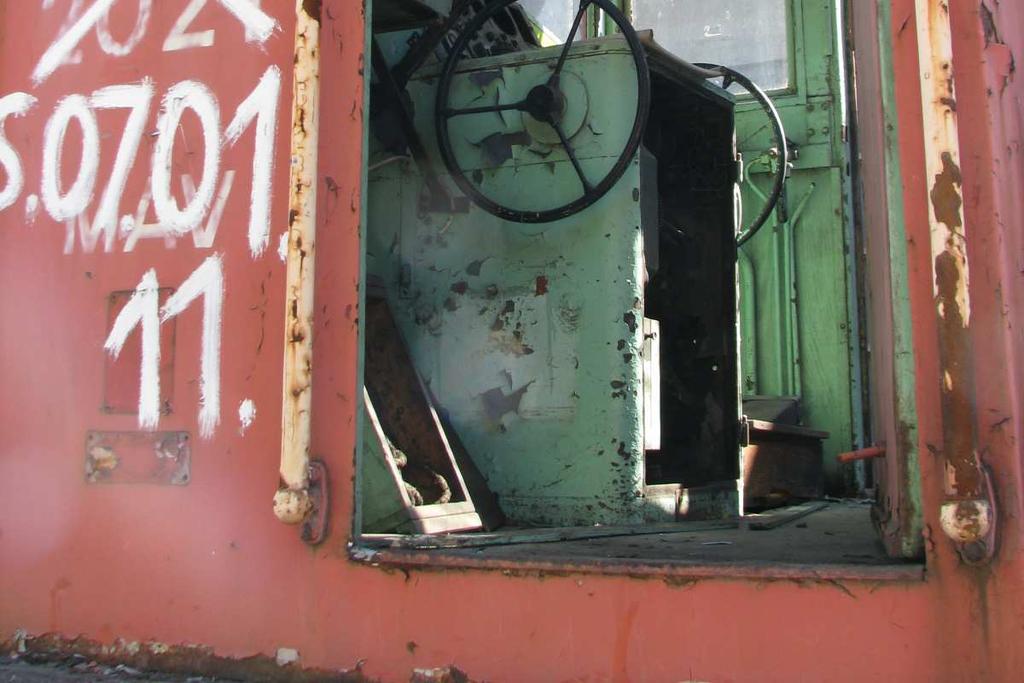

5 psz.. mozdony korszerősíté A mozdony aktuális állapota..

6 psz.. mozdony korszerősíté - A mozdony élettartamának további 30 évvel meghosszabbítása, sa, - A mozdony fajlagos üzemanyag fogyasztásának jelentıs s csökkent kkenté, - Az élettartamhoz megfelelı hajtás- rendszer alkalmazása, - A karbantartási költsk ltségek csökkent kkenté, - Vezetıfülke ergonómiai korszerősíté

7 psz.. mozdony korszerősíté Mibıl l lehet a koncepciót t teljesíteni: teni: Ki finanszírozza? Ki tervezi meg? Ki tudja felépíteni? Az új j konstrukció hogyan felel meg a mai elıírásoknak? Prototípus vagy sorozat kivitel?

8 psz.. mozdony korszerősíté Ha a feltételek telek teljesülnek lnek indulhat a munka: 1. Hatósági átalakítási engedély: - a mőszaki m koncepció leírása (2010. február )

9 psz.. mozdony korszerősíté A koncepció,, a teljes felépítés s leírása, A hajtás s leírása, A fıf komponenk mőszaki adatai, Biztonsági, közlekedésbiztonsági megoldások, Karbantarthatóság, üzemeltethetıség feltételei, telei, teljesíté

10 psz.. mozdony korszerősíté

11 psz.. mozdony korszerősíté A koncepciót t a Nemzeti KözlekedK zlekedési Hatóság g elfogadta, április 09. zöld z jelzés s a mozdony felépítésére

12 psz.. mozdony korszerősíté

13 psz.. mozdony korszerősíté Hogyan is épül l fel a mozdony: 1. A fıdarabokat f meg kell rendelni, 2. A jármj rmő felépítési koncepcióját össze kell rakni, 3. (Részletes) Tervezés, 4. A munkák ütemezését t el kell készk szíteni, - futómő,, jármj rmőszerkezet, - új j konstrukció,, szerkezeti részei r

14 psz.. mozdony korszerősíté Fıdarabok megrendelé: - Hosszú átfutási idık, - Mőszaki beépítési, illesztési si dokumentáci ciók k beszerzé - finanszíroz rozás

15 psz.. mozdony korszerősíté A jármj rmő felépíté: - Mit hova, - Hova célszerc lszerő, - Mit nem lehet egymás s mellé, - Tömegeloszlás s > gondolni kell a mérlegre, - Új j vezetıfülke elrendezés

16 psz.. mozdony korszerősíté Tervezés: - Mechanikai, - Villamos, - Funkcionális, - Vezérl rlési

17 psz.. mozdony korszerősíté Munkák ütemezé: - Mőszaki vezetés, - Gyárt rtástervezés, s, - Anyagok beszerzé,, biztosítása sa (Logisztika) - Mővezetés,

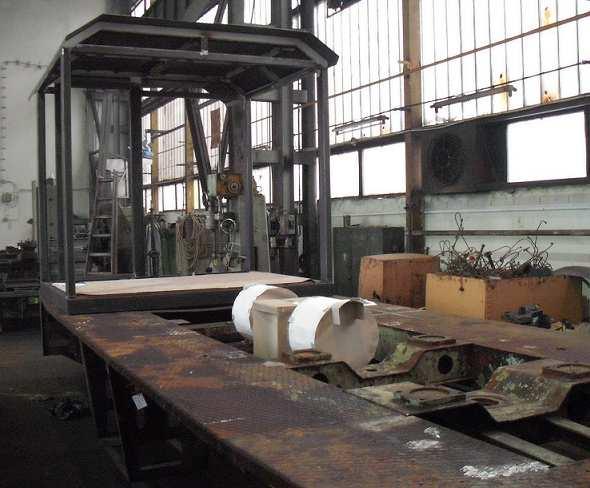

18 psz.. mozdony korszerősíté Hogy is épült fel a mozdony:

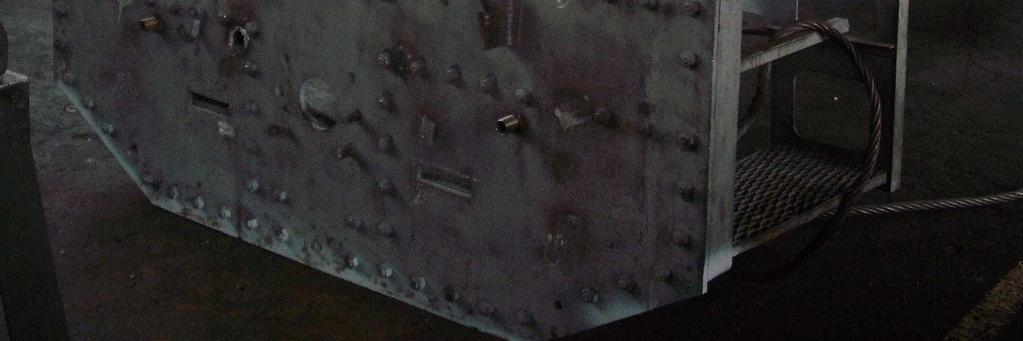

19 psz.. mozdony korszerősíté A szekrény ny.

20 psz.. mozdony korszerősíté A vezetıfülke lke

21 psz.. mozdony korszerősíté A szekrény, fülke a rövid r vég g felöl.

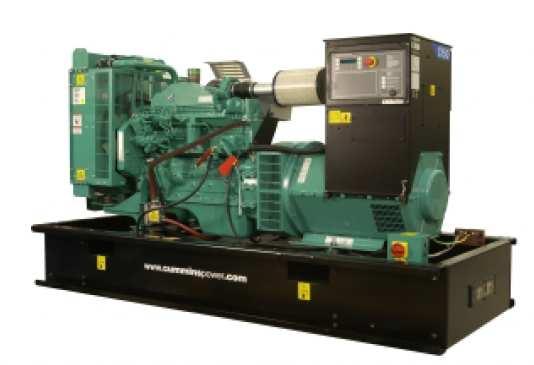

22 psz.. mozdony korszerősíté A fıgépcsoport

23 psz.. mozdony korszerősíté A hajtómő

24 psz.. mozdony korszerősíté A vontatómotor motor.

25 psz.. mozdony korszerősíté A légsl gsőrítı.

26 psz.. mozdony korszerősíté A villamos szekrények nyek..

27 psz.. mozdony korszerősíté A színterv nterv..

28 psz.. mozdony korszerősíté A levegıs rendszer..

29 psz.. mozdony korszerősíté A vezetıfülke készen.

30 psz.. mozdony korszerősíté A hajtás készen..

31 psz.. mozdony korszerősíté A hajtás készen..

32 psz.. mozdony korszerősíté A mozdony kész.

33 psz.. mozdony korszerősíté A mozdony mőszaki m adatai: Beépített teljesítm tmény: 175 kw Vontatási célúc teljesítm tmény: 130 kw Vontatási feszülts ltségszint: 400 V Vezérl rlési feszülts ltségszint: 24 V A mozdony teljes tömege: t 17,5 t Fékberendezés: Knorr+villamos visszatápl pláló

34 psz.. mozdony korszerősíté A hajtás, fıáramkf ramkör r mőködési m elve: Üzemmódok: tisztán n aggregátorr torról tisztán n akkumulátorr torról vegyes: vontatás+akkut s+akkutöltés aggregátorr torról, visszatápl plálás akkumulátorra

35 psz.. mozdony korszerősíté Vezérl rlés s védelmek: v pc alapú tisztán n elektronikus Szolgáltat ltatásai: teljes hajtásvez svezérlés, teljes gédüzemi vezérl rlés, teljes menet-fék k vezérl rlés, (teljes vonóer erı-besség jellegg.) védelmek, védelmi v beavatkozások vezérl rlé DMI funkciók: k: üzembe helyezés, üzemi adatok kijelzé, hibakijelzés,

36 psz.. mozdony korszerősíté Mi valósult meg: 7 hónap h alatt hatóságilag alkalmas, teljen mőködıképes m mozdony, - energia visszanyerésére re alkalmas hajtás - alacsony karbantartási igény nyő mőködési elv, - új j ergonómiailag feljavított vezetıfülke, - mai elıírásoknak megfelelı alacsony környezetterhelk rnyezetterhelési üzemmód: zaj, kibocsátás - a meghosszabbított élettartamnak megfelelı konstrukció

37 psz.. mozdony korszerősíté Hogyan valósulhatott meg: - megfelelı pénzügyi konstrukció - a kivitelezık k gyárt rtási potenciálja, rutinja - a tervezık k rutinja, gyárt rtási tudás, - tapasztalt mőszaki m vezetés, - magas fokú célirányú lelkedés, s, nem csak munkaidı alapú munkavégz gzés, - gítı körülmények.
