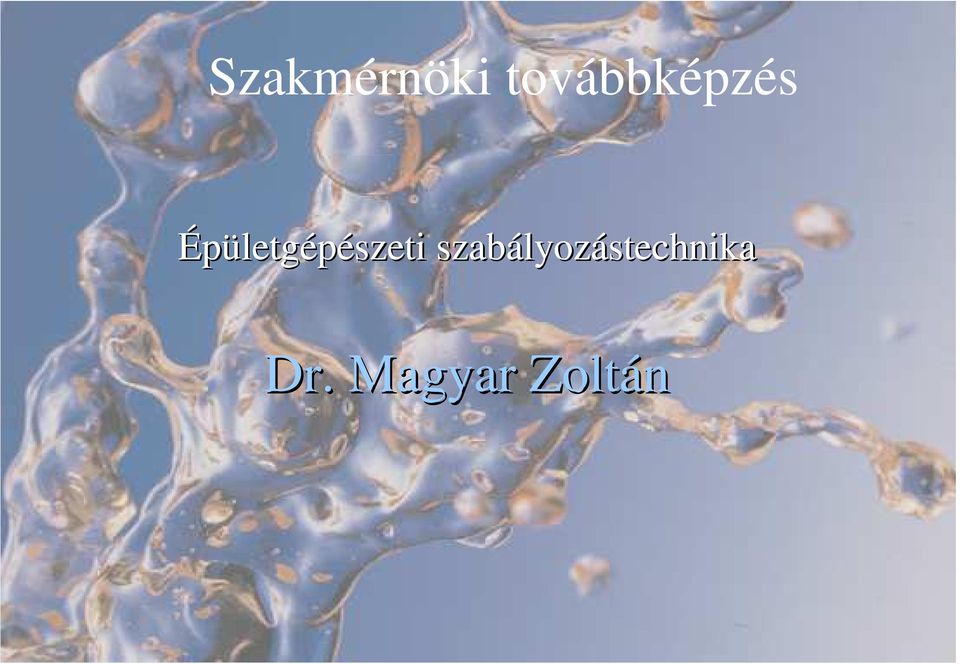

1 Szakmérnöki továbbképzés Épületgépészeti szabályozástechnika Dr. Magyar Zoltán

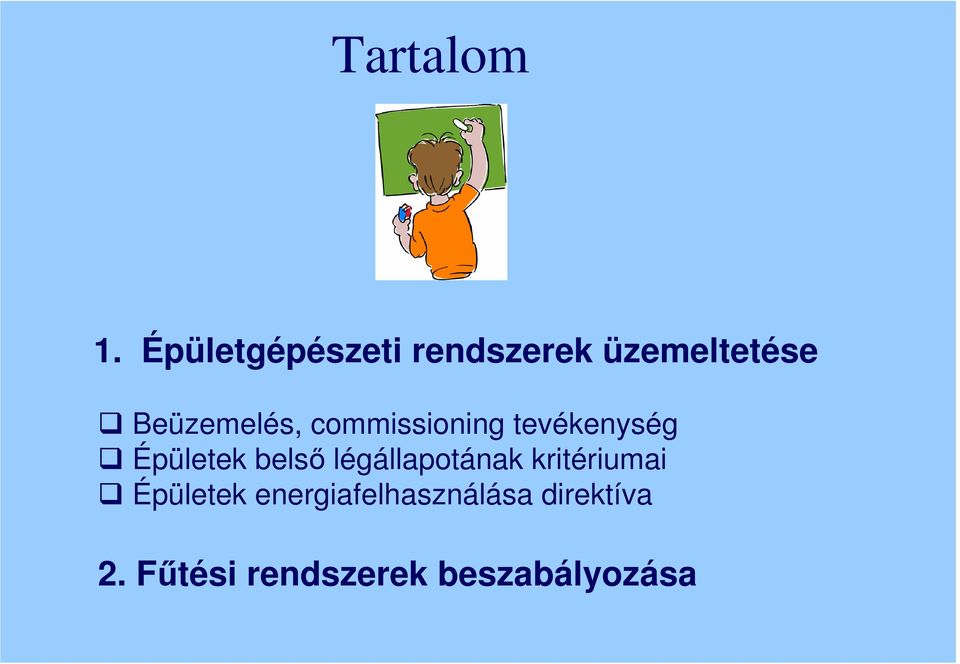

2 Tartalom 1. Épületgépészeti rendszerek üzemeltetése Beüzemelés, commissioning tevékenység Épületek belsı légállapotának kritériumai Épületek energiafelhasználása direktíva 2. Főtési rendszerek beszabályozása

3 Épületgépészeti rendszer Termelés Elosztó hálózat Fogyasztók

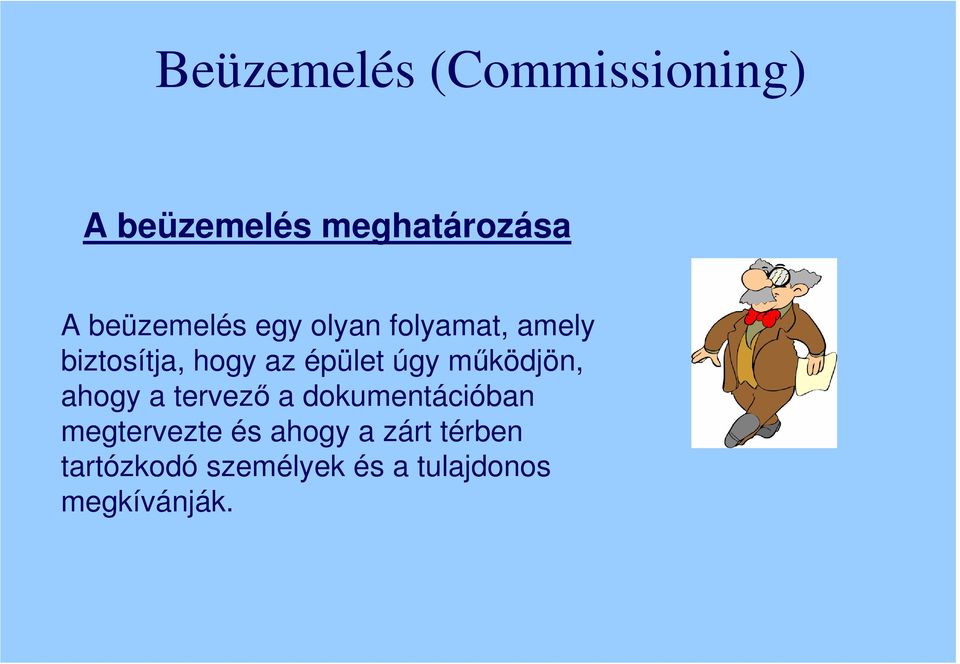

4 Beüzemelés (Commissioning) A beüzemelés meghatározása A beüzemelés egy olyan folyamat, amely biztosítja, hogy az épület úgy mőködjön, ahogy a tervezı a dokumentációban megtervezte és ahogy a zárt térben tartózkodó személyek és a tulajdonos megkívánják.

5 Beüzemelés (Commissioning) Szabványok, irányelvek, kutatások: ASHRAE Guideline , 0-200X BSRIA guidance (1992) CIBSE Commissioning Codes (1991, 1994,1996,2001) CSA (Commissioning Specialist Association) : 2000 REHVA IEA Annex 40, Annex 47

6 A beüzemelés a következı épülettechnikai rendszereket érinti: épületgépészeti rendszerek épületfelügyeleti rendszerek elektromos rendszerek világítási rendszerek tőzvédelmi rendszerek riasztó rendszerek

7 Beüzemelés (Commissioning) modellje 3. szint 4. szint Komfort ellenırzés A rendszerek beüzemelése egymáshoz képest 1. szint 2. szint Rendszerek beüzemelése Rendszerelemek beüzemelése

8 A beüzemelés 6 lépése 1. Koncepció: elképzelés megszületése, igények és közérzeti paraméterek meghatározása, minıség kiválasztása, energia menedzsment célja és követelménye 2. Tervezés: az épületgépészeti rendszer kiválasztása, a beüzemelési terv elkészítése 3. Beüzemelés elıkészítése: szoftverek kiválasztása, adatbázis kialakítása és elıkészítése

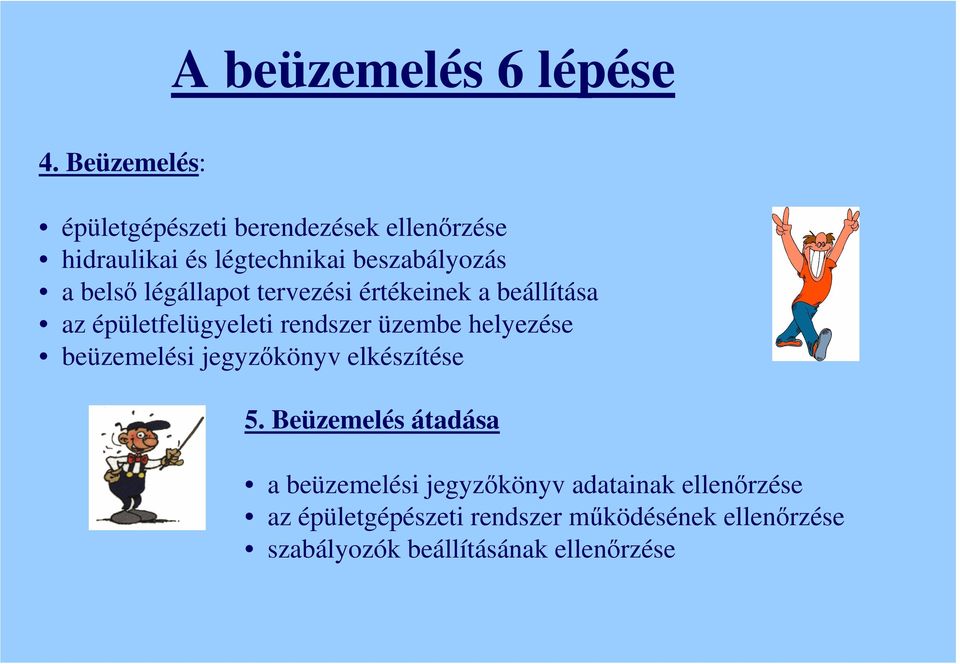

9 A beüzemelés 6 lépése 4. Beüzemelés: épületgépészeti berendezések ellenırzése hidraulikai és légtechnikai beszabályozás a belsı légállapot tervezési értékeinek a beállítása az épületfelügyeleti rendszer üzembe helyezése beüzemelési jegyzıkönyv elkészítése 5. Beüzemelés átadása a beüzemelési jegyzıkönyv adatainak ellenırzése az épületgépészeti rendszer mőködésének ellenırzése szabályozók beállításának ellenırzése

10 A beüzemelés 6 lépése 6. Az átadás utáni commissioning tevékenység a berendezések rendszeres ellenırzése az épületgépészeti rendszer optimalizálása szükség esetén a rendszer módosítása a változtatások átvezetése a tervdokumentációra

11 A commissioning tevékenység költsége és haszna a költség a teljes beruházási költség 1,0-1,5 % -a energia megtakarítás 5-15 % termelékenység növekedése üzemeltetési költségek csökkenése környezetvédelem

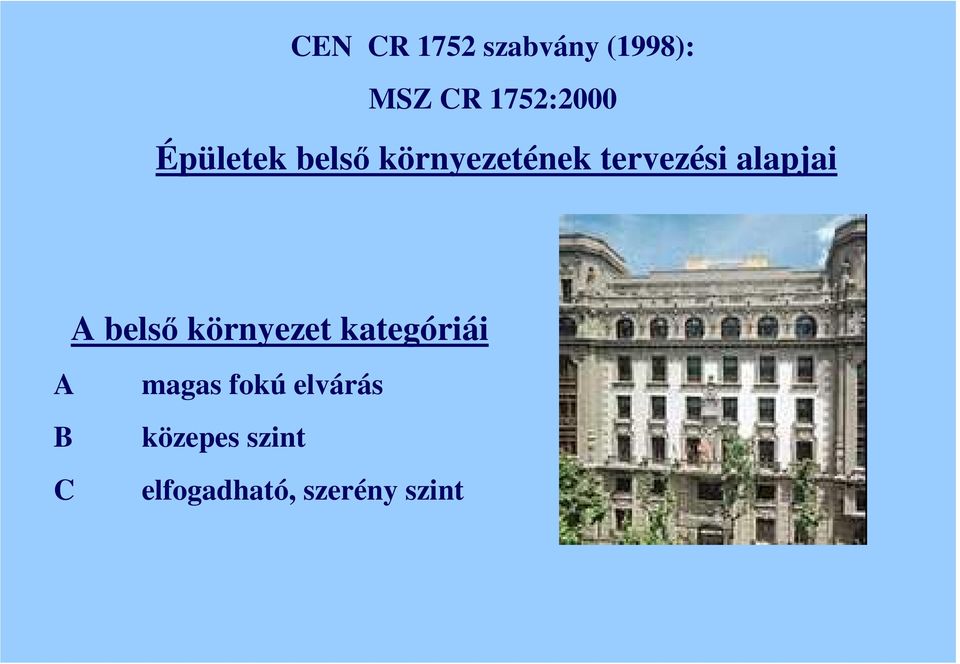

12 CEN CR 1752 szabvány (1998): MSZ CR 1752:2000 Épületek belsı környezetének tervezési alapjai A belsı környezet kategóriái A magas fokú elvárás B közepes szint C elfogadható, szerény szint

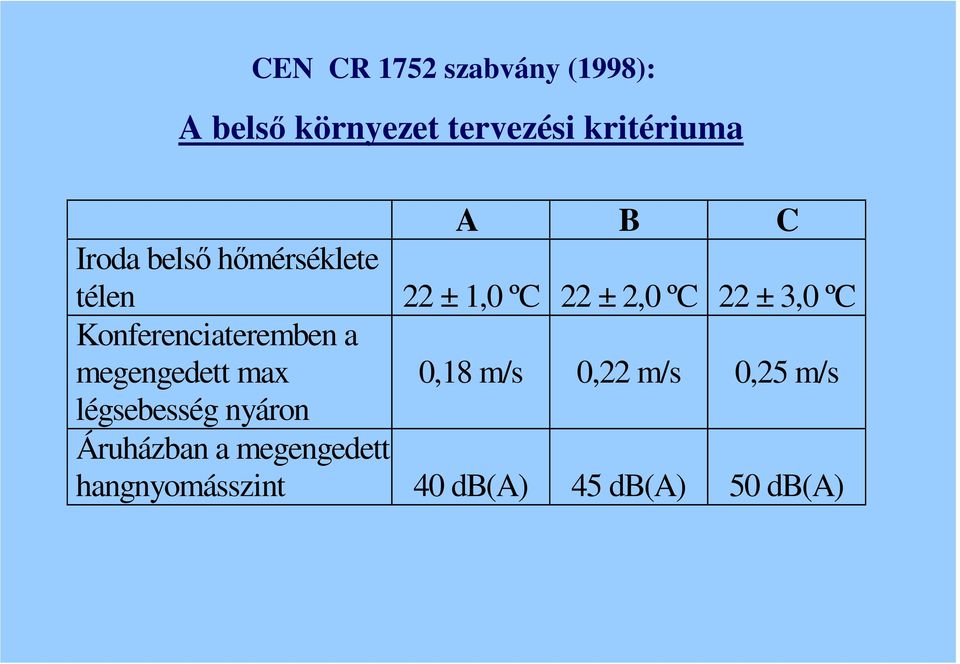

13 CEN CR 1752 szabvány (1998): A belsı környezet tervezési kritériuma A B C Iroda belsı hımérséklete télen 22 ± 1,0 ºC 22 ± 2,0 ºC 22 ± 3,0 ºC Konferenciateremben a megengedett max 0,18 m/s 0,22 m/s 0,25 m/s légsebesség nyáron Áruházban a megengedett hangnyomásszint 40 db(a) 45 db(a) 50 db(a)

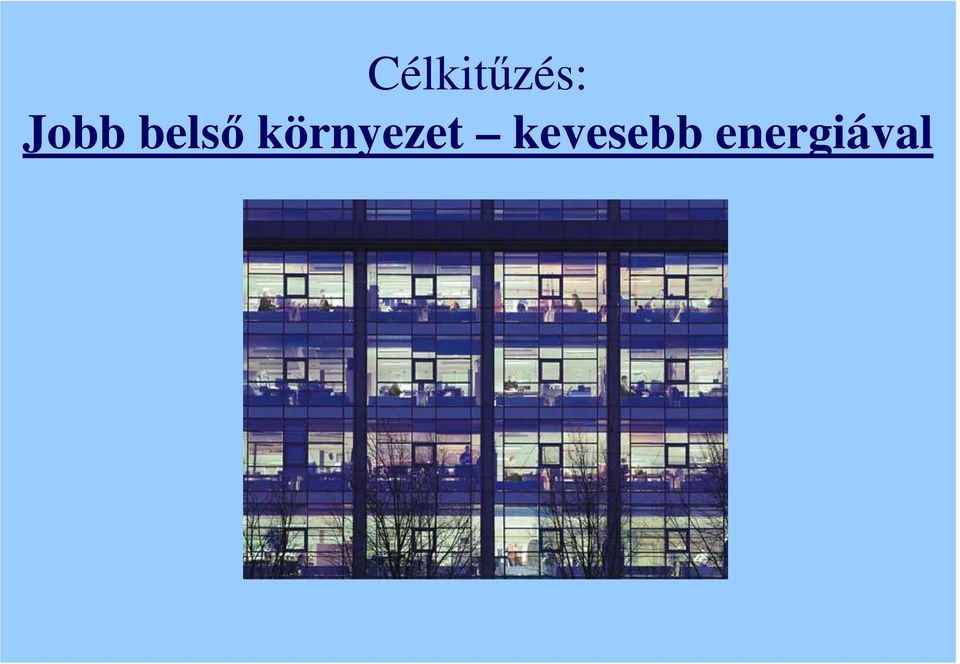

14 Célkitőzés: Jobb belsı környezet kevesebb energiával

15 Directive of the European Parlament and of the Council (2001): Épületek energiafelhasználása Épületek energiafelhasználásának számítása Épületek energiafelhasználásának maximális értéke Épület-felújítások energetikai hatékonysága Épületek energiafelhasználási lapja Kazánok felülvizsgálata Klímarendszerek felülvizsgálata

16 Directive of the European Parlament and of the Council (2001): Épületek energiafelhasználása Bevezetési határidı: 3 év Megtakarítási lehetıség: 22% Elérhetı 2010-ig Megtérülési idı < 8 év Főtési és klímarendszerek, HMV, világítás

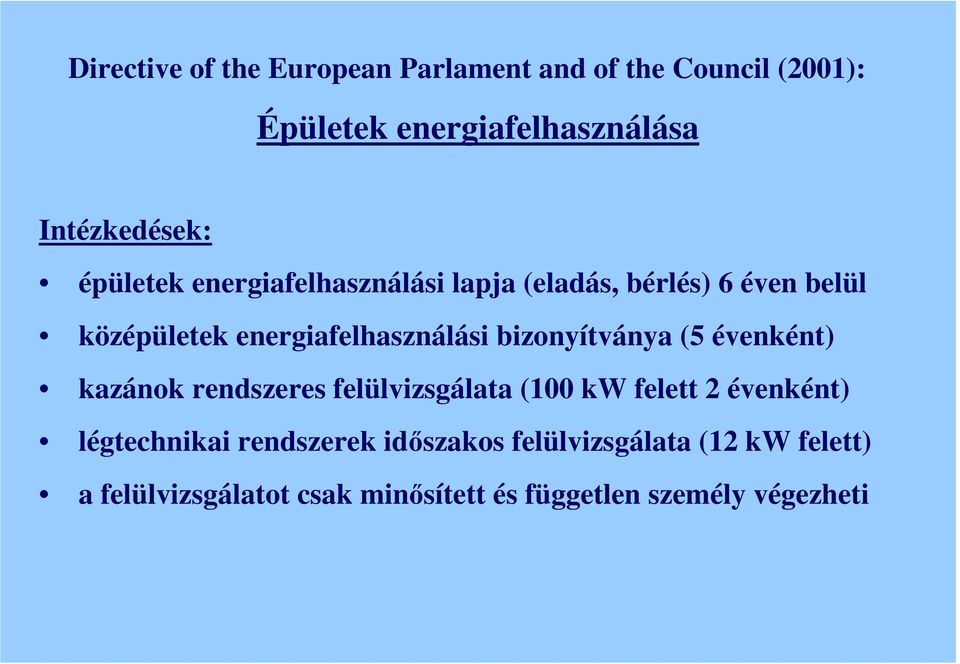

17 Directive of the European Parlament and of the Council (2001): Épületek energiafelhasználása Intézkedések: épületek energiafelhasználási lapja (eladás, bérlés) 6 éven belül középületek energiafelhasználási bizonyítványa (5 évenként) kazánok rendszeres felülvizsgálata (100 kw felett 2 évenként) légtechnikai rendszerek idıszakos felülvizsgálata (12 kw felett) a felülvizsgálatot csak minısített és független személy végezheti

18 Összegzés Épületgépészeti rendszerek beüzemelése A beüzemelésnek az a célja, hogy a terveknek megfelelıen biztosítsa a tervezett belsı légállapotot a minimális üzemeltetési költségek és mőködési zavarok mellett A belsı környezet tervezési kritériuma Épületek energiafelhasználása A commissioning tevékenységet és az épületek energetikai felülvizsgálatát csak minısített és független személy végezheti
