Hidraulikai beszabályozás/mérés módszerek és eszközök március

Átírás

1 Hidraulikai beszabályozás/mérés módszerek és eszközök 2018 március

2 Tartalom Hidraulikai beszabályozásról Hidraulikai beszabályozás előkészítése Hidraulikai beszabályozás (a valóság) Division, Hydronic Szabályozó SBA Balancing ésor kompenzátor department & Control Kft name Optional footer text 46 April, October 4 april l 2l 22

3 Mit várunk el a beszabályozástól Komfort o o Megkívánt térfogatáram minden időben és üzemállapotban Energia megtarkítás o Rendszer optimális üzemét Minden időben o Zajmentes üzem o Reklamációk mentesség o Hibadiagnosztika lehetősége Division, Hydronic Szabályozó SBA Balancing ésor kompenzátor department & Control Kft name Optional footer text 46 April, October 4 april l 3l 33

4 Hidraulikai beszabályozás tervezői szemmel Időigényes feladata o A rendszer (meg)tervezése Tradicionális (statikus megoldás) Korszerű (dinamikus megoldás) o Előbeállítás meghatározása o Rendszer átadása Utóélet kezelése Division, Hydronic Szabályozó SBA Balancing ésor kompenzátor department & Control Kft name Optional footer text 46 April, October 4 april l 4l 4 4

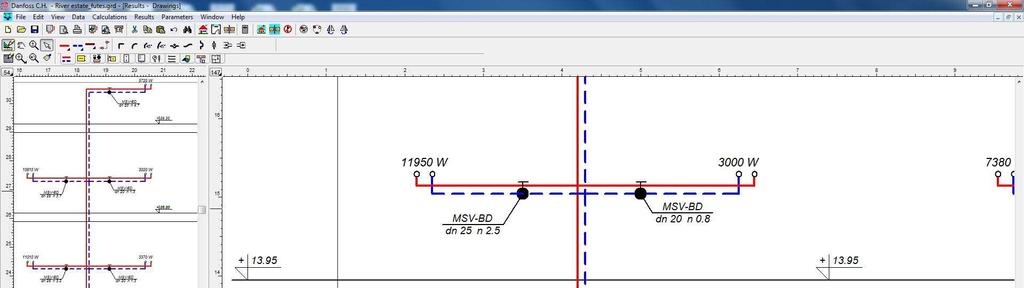

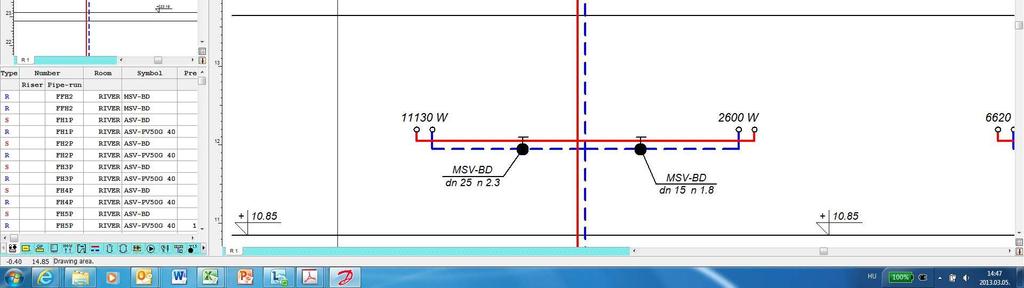

5 Szelep előbeállítás megadása Hidraulikai méretezés o Hasraütéssel o Kézzel? o Szoftverrel Optimalizálás o Csak számítógéppel Division, Hydronic Szabályozó SBA Balancing ésor kompenzátor department & Control Kft name Optional footer text 46 April, October 4 april l 5l 55

6 Gondok statikus beszabályozás esetén Időigényes procedúra Drága Műszer igény Elvégezték? Újra szabályozás! Részterhelés esetén: o o o o alacsony DT zajproblémák nagy energiafogyasztás helyiség hőmérséklet ingadozás Division, Szabályozó SBA ésor Kompenzátor department Kft name Optional footer text 4 April, 4 april l 6 6

7 Beszabályozás és részterhelés statikus rendszerben Division, Szabályozó SBA ésor Kompenzátor department Kft name Optional footer text 4 April, 4 april l 7 7

8 Egyszerűsítsünk! de ne úgy hogy elhagyjuk a strangszabályozást Használjunk önbeálló hidraulikai beszabályozást más szóval dinamikus strangszabályozást 4 April, 4 april l 8 8

9 Terv részlet Tartalmazza o Készülék típusát o Belső megkívánt hőmérséklet téli/nyári o Hőigény Látható o Bekötés o Szabályzó szelep elhelyezés o Beállítási érték 4 April, 4 april l 9 9

10 PIBCV Szelep kiválasztása Egyszerű számítás - nincs Kvs, autoritás, hidraulikai szelep-előbeállítás számítás Szelep autoritás 100% Térfogatáram beállítás fűtés/hűtési igény alapján Szivattyú emelőmagasság: a szelep minimális Dp igénye + hálózat nyomásvesztesége 4 April, 4 april l 10 10

11 Mérés Statikus szelepek Automatikus szelepek 4 April, 4 april l 11 11

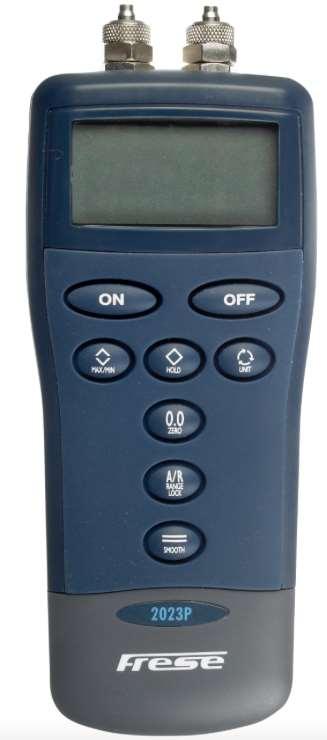

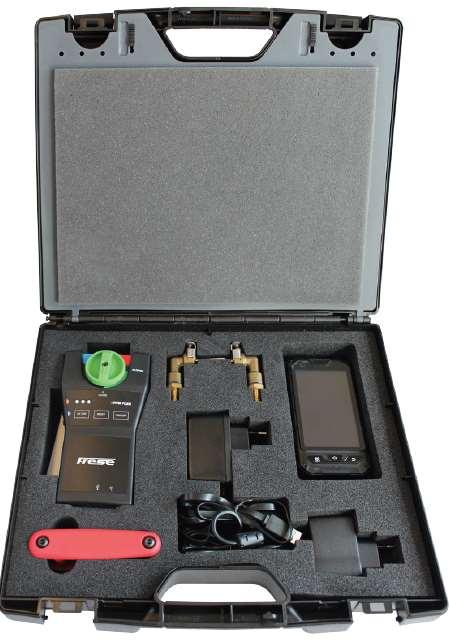

12 Mérő műszerek Smart Balance 2023 P Digital manometer 4 April, 4 april l 12 12

13 Mérőműszer kezelő felület 4 April, 4 april l 13 13

14 Mérőműszer hitelesítés Minden készüléknek hitelesítve kell lennie o Erről jegyzőkönyv készül és mellékelni kell a készülékhez meg kell ismételni legalább 2 évenként 4 April, 4 april l 14 14

15 A beszabályozás feltételei 4 April, 4 april l 15 15

16 40/2012. (VIII. 13.) BM rendelet 40/2012. (VIII. 13.) BM rendelet: Az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet módosításáról. 4. A fűtési rendszerre vonatkozó előírások 4.1 Helyiségenkénti hőmérséklet-szabályozás Új fűtési rendszer létesítésekor és meglévő fűtési rendszer korszerűsítésekor a helyiségenkénti hőmérsékletszabályozást javasolt megvalósítani gazdaságossági számítás alapján. Ha az épületben több különböző tulajdonú épületrész található, akkor javasolt az épületrészenkénti hőmennyiségmérés Beszabályozás, próbaüzem, átadás A fűtési rendszereket a beszabályozási terv alapján kötelező beszabályozni és a beszabályozást dokumentálni: a) statikus beszabályozó szelep alkalmazása esetén a tervezett térfogatáramok méréses beszabályozása és a szivattyú munkapontjának a beállítása kötelező. A mérés után szúrópróbával a szelepek min. 10%-át kötelező ellenőrizni, b) dinamikus beszabályozó szelep alkalmazása esetén a tervezett térfogatáramok szúrópróbaszerű ellenőrzése és a szivattyú munkapontjának a beállítása kötelező. A szúrópróbával a szelepek min. 10%-át kötelező ellenőrizni. A beszabályozás után tartós próbaüzemet kell tartani, mely során a fűtési rendszerek megkövetelt működését, az üzemelési paraméterek teljesülését ellenőrizni és dokumentálni kell. 4 April, 4 april l 16 16

17 Mérési jegyzőkönyv 4 April, 4 april l 17 17

18 Újra szabályozás Minden terhelés változás esetén o pl. új bérlői kialakítás Reklamáció esetén Minden 5 évben az EPBD-nek megfelelően Bérlő igénye szerint Stb. 4 April, 4 april l 18 18

19 Hiba keresés A térfogatáram mérés a hibakeresés egy lehetséges módszere Az eredménybe soha nem lehetünk biztosak! o a műszer Dp-t mér, egy feltételezett szeleprés alapján számoljuk a térfogatáramot Profi hibakeresés mindig hőmérséklet méréssel történik 4 April, 4 april l 19 19

20 Összegzés Hidraulikai egyensúlyról gondoskodni kell Drága mulatság Automatikus szabályzók esetén a szelepek 10%-át kell szúrópróba szerűen ellenőrizni Nagy kérdés mi lesz üzem közben?! - Részterhelés 4 April, 4 april l 20 20

21 QUESTIONS? Kérdések? Szabályozó 04/04/2018 és kompenzátor Kft Danfoss Hydronic Optional Balancing footer text & Control 21 4 April, 4 april l 21 21
