1 TORONYÉPÜLETEK FŰTŐRENDSZEREINEK ELEMZÉSE Dr. Takács János Derzsi István Podporujeme výskumné aktivity na Slovensku / Projekt je spolufinancovaný zo zdrojov EÚ

2 Tartalom 1. Műszaki leírás 2. Mérési módszerek 3. Mérési módszerek és a mérések kivitelezés 4. Eredmények 5. Zárszó

3 1. Műszaki leírás Referenciaépület Szlovák Műszaki Egyetem Építőmérnöki Kara, magasépület (C szárny) 23 emelet Hőellátás primér hőcserélő-állomás a B szárnyban (HŐÁ B) szekundér hőcserélő-állomás a C szárnyban(hőá C) 1.ábra A magasépület és a hőcserélő-állomások elhelyezkedése

4 1. Műszaki leírás 2011 a fűtőrendszer rekonstrukciója Fűtőrendszer alacsony hőmérsékletű melegvizes fűtőrendszer Mennyezeti sugárzó fűtőrendszer és hűtőrendszer CRITTALL Méretezési fűtési hőlépcső: 50/40 C Fűtőcsövek anyaga: varratnélküli acélcső - DN15 (megerősített fal) Nyomásszintek 1. nyomásszint (1-től a 10. emeletig) 2. nyomásszint (11-től a 23. emeletig) Osztó gyűjtők a C szárny alagsorában (1. nyomásszint) a C szárny 10. emeletén (2. nyomásszint)

5 1. Műszaki leírás Osztó-gyűjtő az 1. nyomásszintre C szárny alagsora 4 főkör méretezési hőlépcső 50/40 C Szabályozás háromjáratú keverőszelepek (ekvitermikus szabályozás) Keringető szivattyú Grundfos UPS F 3. fokozat 2.ábra Az osztó-gyűjtő kapcsolási rajza 3.Ábra Osztó-gyűjtő berendezés

6 1. Műszaki leírás 4.ábra A magasépület alagsorának alaprajza és az egyes zónák elhelyezkedése

7 2. Mérési módszerek Ultrahangos áramlásmérők beszerelése november (4 db) Típus UH50-C60R-SK00-E, DN40 Az áramlásmérők helyei 1 db a B szárny hőcserélő-állomásán 1 db a C szárny hőcserélő-állomásán 2 db az 1-es és 2-es zónán (1. nyomásszint) 5.ábra Ultrahangos áramlásmérő és a számlálóberendezés (UH50)

8 2. Mérési módszerek 6.ábra Az áramlásmérők és hőmérsékletérzékelők elhelyezése

9 2. Mérési módszerek 1. mérő 1. zóna 10-es felszállóág 2. mérő 2. zóna 6-es felszállóág 7-es felszállóág 8-es felszállóág 9-es felszállóág 7.ábra A mért zónák és a felszállóágak

10 3. Mérési módszerek és a mérések kivitelezés Az ultrahangos áramlásmérők és a hőmérsékletérzékelők segítségével az alábbi értékeket mértük: θ e az előremenő hővezető folyadék hőmérséklete [ C], θ v a visszatérő hővezető folyadék hőmérséklete [ C], Δθ a hővezető folyadék aktuális hőmérsékletkülönbsége [K], M a hővezető folyadék térfogatárama [m 3 /h], Φ aktuális hőteljesítmény [W]. A külső hőmérsékletérzékelővel az alábbi értéket mértük: θ k aktuális külső levegőhőmérséklet [ C].

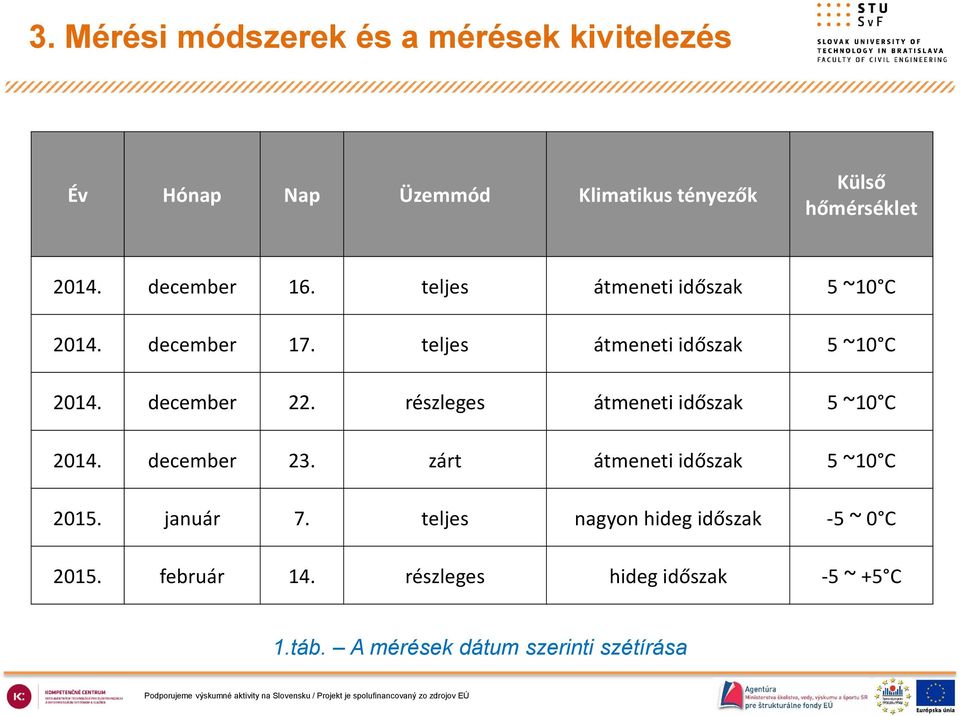

11 3. Mérési módszerek és a mérések kivitelezés A mérések I. szakasza: Év Hónap Nap Üzemmód Klimatikus tényezők Megfigyelt üzemmódok: Külső hőmérséklet Teljes üzemmód december 16. teljes átmeneti időszak 5 ~10 C Részleges üzemmód december 17. teljes átmeneti időszak 5 ~10 C Zárt üzemmód december 22. részleges átmeneti időszak 5 ~10 C Klimatikus tényezők: december 23. zárt átmeneti időszak 5 ~10 C Átmeneti időszak (θ k = 5 ~ 10 C) január 7. teljes nagyon hideg időszak -5 ~ 0 C Hideg/nagyon hideg időszak (θ k = - 5 ~ 5 C) február 14. részleges hideg időszak -5 ~ +5 C 1.táb. A mérések dátum szerinti szétírása

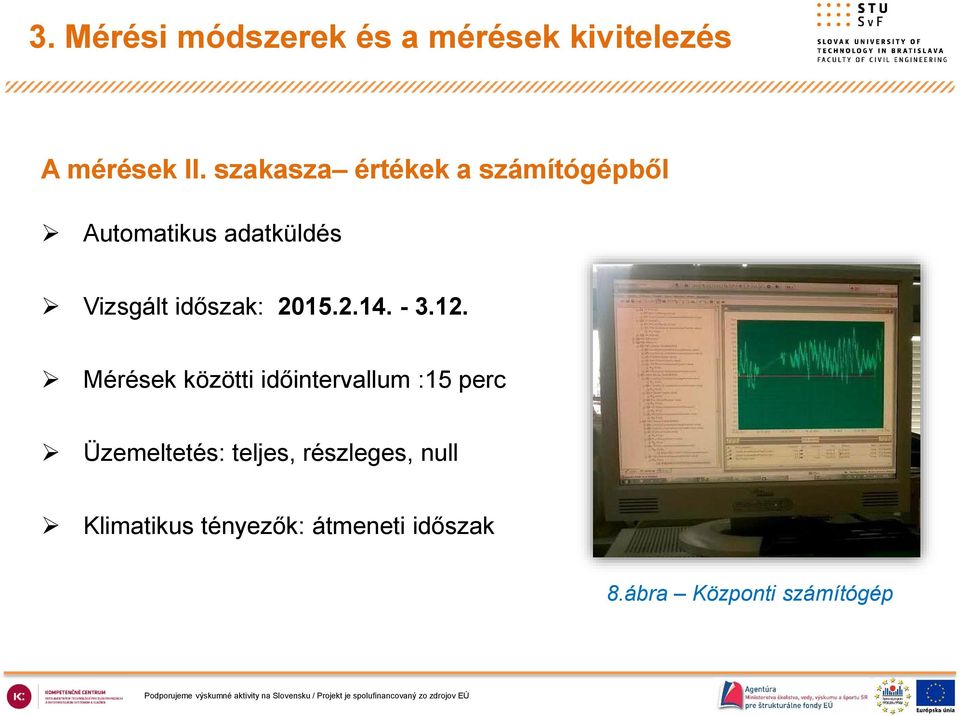

12 3. Mérési módszerek és a mérések kivitelezés A mérések II. szakasza értékek a számítógépből Automatikus adatküldés Vizsgált időszak: Mérések közötti időintervallum :15 perc Üzemeltetés: teljes, részleges, null Klimatikus tényezők: átmeneti időszak 8.ábra Központi számítógép

13 8:30 9:30 10:15 11:15 12:15 13:15 14:15 15:00 16:00 17:00 Hőmérséklet[ C] Teljesítmény Q [kw] 8:30 9:30 10:15 11:15 12:15 13:15 14:15 15:00 16:00 17:00 Hőmérséklet [ C] Teljesítmény Q [kw] 4. Eredmények 2. főkör Külső levegő hőmérséklet Előremenő hőmérséklet Visszatérő hőmérséklet Teljesítmény dec Külső levegő hőmérséklet Előremenő hőmérséklet Visszatérő hőmérséklet Teljesítmény jan és 2. grafikon Áramlási paraméterek összehasonlítása különböző időjárási tényezőknél

14 4. Eredmények hőlépcső az 1. főkörön Hőlépcső: 36,5/32,5 C 3. grafikon Hőlépcső az 1. főkörön a mért értékek alapján

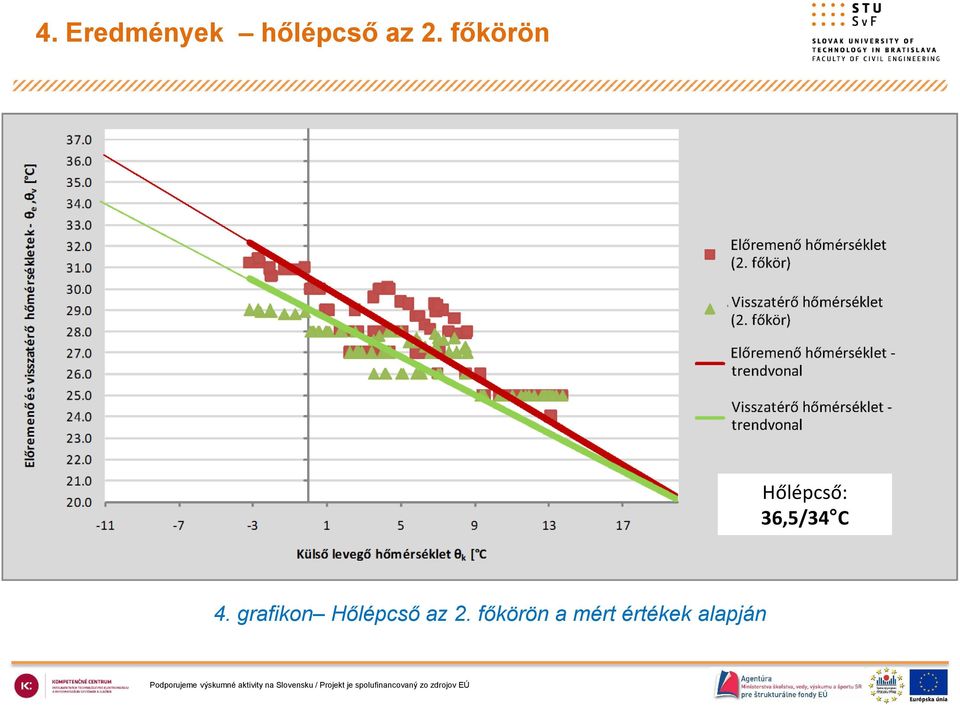

15 4. Eredmények hőlépcső az 2. főkörön Hőlépcső: 36,5/34 C 4. grafikon Hőlépcső az 2. főkörön a mért értékek alapján

16 Előremenő és visszatérő hőmérsékletek - θe,θv [ C] 4. Eredmények hőlépcsők közti különbség Külső levegő hőmérséklet θk [ C] Visszatérő hőmérséklet (1. főkör) Előremenő hőmérséklet Visszatérő hőmérséklet (2. főkör) Hőlépcsők: 1.főkör: 36,5/32,5 C 2.főkör: 36,5/34 C 5. grafikon Hőlépcsők az 1. és 2. főkörön a mért értékek alapján

17 4. Eredmények állandó térfogatáram 7. grafikon Térfogatáram a 2. főkörön a mért értékek alapján

18 4. Eredmények keringető szivattyú a 2. főkörön 9.ábra A keringető szivattyú munkapontja különböző üzemmódok esetén

19 5. Zárszó Hőlépcső az 1. főkörön a mérések alapján: Δθ 1 =36,5/32,5 C Hőlépcső az 2. főkörön a mérések alapján : Δθ 2 =36,5/34 C Állandó térfogatáramok Javaslatok: Keringető szivattyúk optimalizálása A rendszer nyomásviszonyainak elemzése Gazdasági kimutatások Üzemmódok összehasonlítása (ünnepek, hétvégék)

20 Köszönöm a figyelmet!

Takács János Rácz Lukáš
