1 Danfoss Termix lakás-hőközpontok Danfoss Elektronikus Akadémia Drexler Péter 1 Danfoss Heating Segment District Energy Division

2 Fűtési rendszerek - Lakásonként kombi gázkészülék - Központi kazánház HMV tárolóval 2 Danfoss Heating Segment District Energy Division

3 Lakásonként kombi gázkészülék Egyedi elszámolás megoldott A felhasználó teljes mértékben kézben tarthatja a paramétereket Hátrányai: Nagyon alacsony hatásfok, 10% alatti kazánterhelés Alacsonyabb komfort (HMV termelés, zaj, hőmérsékletingadozás) Kérdéses az esztétikus elhelyezés (gázcsövek) Üzemeltetési költségek (készülék-élettartam) Magas beruházási költségek (kémény) Veszélyes üzem a lakásban, nehezen teljesíthető biztonsági előírások Jelentős környezetterhelés, lakásonként kémény Más, központi hőtermeléssel működő megoldást kell találni! 3 Danfoss Heating Segment District Energy Division

4 Központi kazánház HMV tárolóval Jó hatásfok Nincs a lakásban hőtermelő, gázvezeték (esztétika) Kedvezőbb környezetterhelés Komfortos (jó cirkulációnál) Alacsonyabb beruházási költség Központi kémény Vásárlói ellenérzések: Nem egyedileg működtetett Kiszolgáltatottság érzés Közösségi döntések (fűtés indítás, leállás) Az elszámolás pontatlan, vitatott (HMV) 4 Danfoss Heating Segment District Energy Division

5 Lakásonkénti HMV készítés és fűtés Közös hőmennyiségméréssel A Danfoss korszerű megoldást kínál a fűtés és meleg víz készítés lakásonkénti megoldására, központi hőellátással. 5 Danfoss Heating Segment District Energy Division

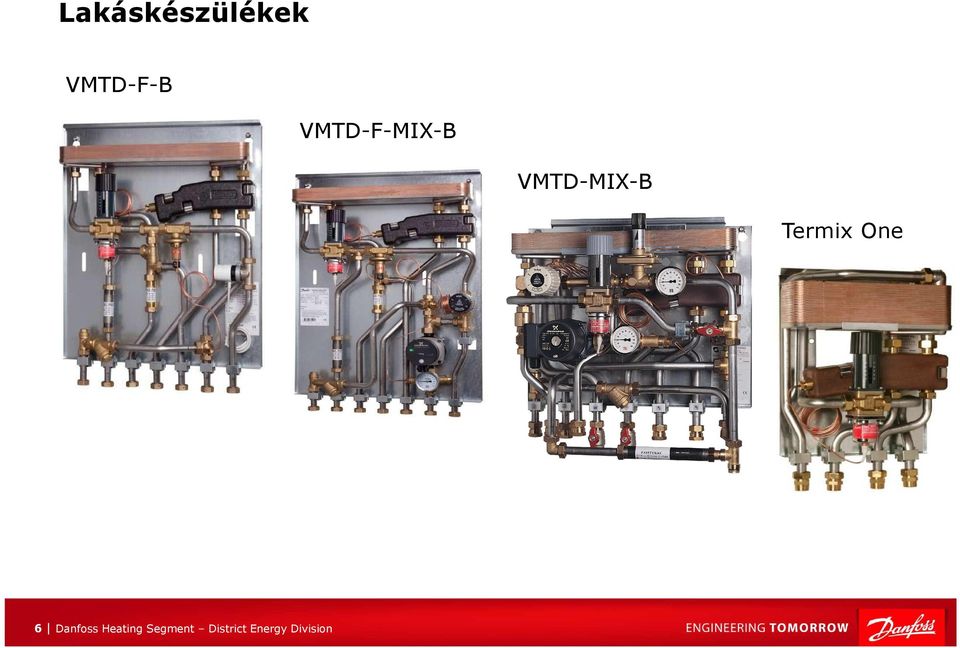

6 Lakáskészülékek VMTD-F-B VMTD-F-MIX-B VMTD-MIX-B Termix One 6 Danfoss Heating Segment District Energy Division

7 Hálózat kialakítása lakáskészülékkel 7 Danfoss Heating Segment District Energy Division

8 Tárolótartályos rendszer kialakítása - Kisebb társasházaknál tároló-tartály alkalmazása ajánlott a HMV csúcsok kezelésére. (max. 40 lakásig) - Negyven lakás fölött, a tartály alkalmazása nem indokolt. 1, kazán 2, tárolótartály 3, töltő szivattyú 4, keringető szivattyú (nyomáskülönbség-szabályozás) 6, Lakáskészülék 7, Visszatérő hőmérséklet-korlátozó 8 Danfoss Heating Segment District Energy Division

9 VMTD-F-B radiátoros fűtés + HMV B - HMV hőcserélő 7 - Termosztatikus szelep 9 - Szűrő 14 - Érzékelő tartó, hőmennyiségmérő 27A - RA-C 15 Zónaszelep 31 Nyomáskülönbség-szabályozó 41A Vízmérő passzdarab ¾ x 80 mm 41B Hőmennyiségmérő passzdarab ¾ x 110 mm 9 Danfoss Heating Segment District Energy Division

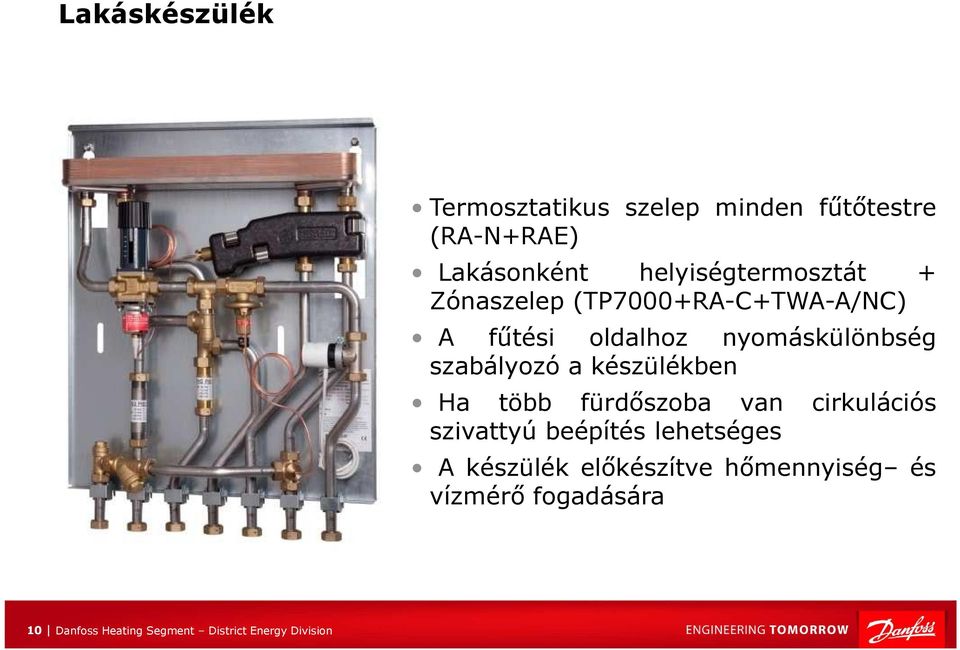

10 Lakáskészülék Termosztatikus szelep minden fűtőtestre (RA-N+RAE) Lakásonként helyiségtermosztát + Zónaszelep (TP7000+RA-C+TWA-A/NC) A fűtési oldalhoz nyomáskülönbség szabályozó a készülékben Ha több fürdőszoba van cirkulációs szivattyú beépítés lehetséges A készülék előkészítve hőmennyiség és vízmérő fogadására 10 Danfoss Heating Segment District Energy Division

11 VMTD-F-Mix-B padlófűtés + HMV B - HMV hőcserélő 2 Visszacsapó szelep 7 - Termosztatikus szelep 9 - Szűrő 10 Padlófűtés keringető szivattyú 14 - Érzékelő tartó, hőmennyiségmérő 18 - Hőmérő 31 Nyomáskülönbség-szabályozó 41A Vízmérő passzdarab ¾ x 80 mm 41B Hőmennyiségmérő passzdarab ¾ x 110 mm 11 Danfoss Heating Segment District Energy Division

12 Beépítési lehetőségek Falon kívüli szerelés Falmélyedésbe szerelés 12 Danfoss Heating Segment District Energy Division

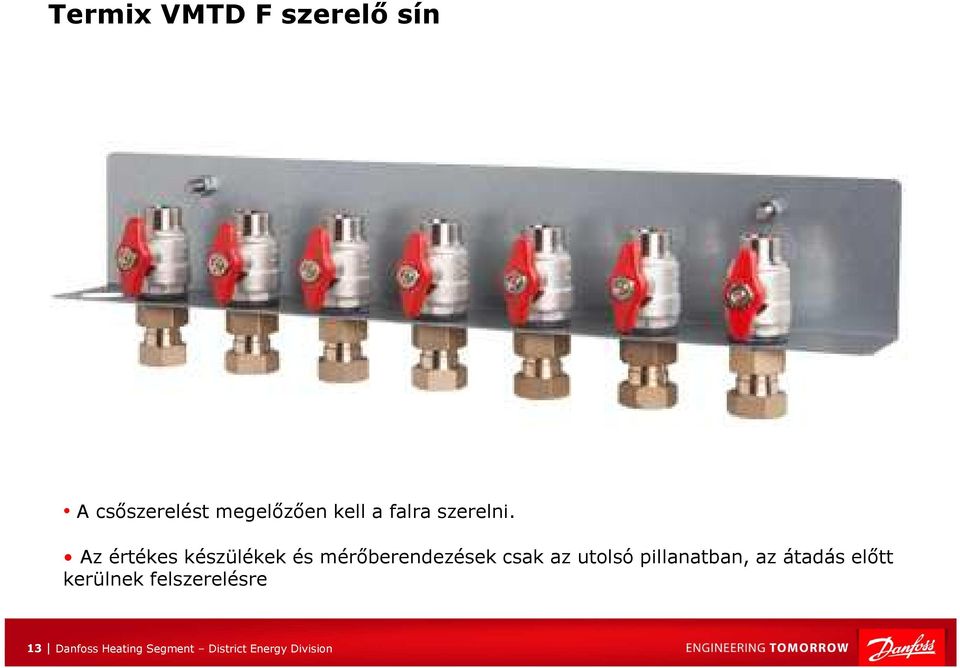

13 Termix VMTDFszerelő sín A csőszerelést megelőzően kell a falra szerelni. Az értékes készülékek és mérőberendezések csak az utolsó pillanatban, az átadás előtt kerülnek felszerelésre 13 Danfoss Heating Segment District Energy Division

14 VMTD-Mix-B radiátoros és padlófűtés + HMV A VMTD alap készülék funkciói mellett, padlófűtési keverőkör is be van építve. 14 Danfoss Heating Segment District Energy Division

15 Termix VMTD-Mix-B 1 Golyósszelep 2 Visszacsapó szelep 6 Termosztatikus szelep 7 Termosztatikus szelep 9 Szűrő 10 Szivattyú 14 Érzékelő (hőmennyiségmérőhöz) 18 Termométer 21 Külön rendelhető egység 23 Golyósszelep 31 Nyomáskülönbség szabályozó 39 Záró fedél 41 Hőmennyiség mérő 42 Biztonsági szelep 15 Danfoss Heating Segment District Energy Division

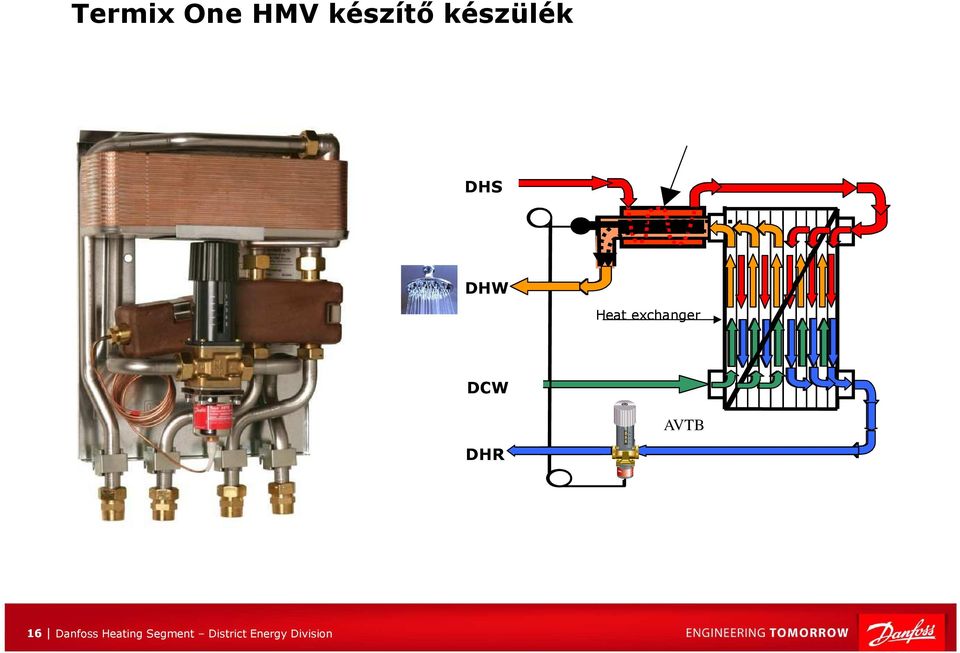

16 Termix One HMV készítő készülék DHS DHW Heat exchanger DCW DHR AVTB 16 Danfoss Heating Segment District Energy Division

17 HMV - Termosztatikus szabályozás DHS DHW DCW DHR Heat exchanger AVTB stabil meleg víz hőmérséklet nem érzékeny a primer hőmérséklet- és nyomáskülönbség változásra alacsony visszatérő hőmérséklet hidegvíz oldalon nincs ellenállás a hőcserélő melegen-tartása megoldott működés gyorsító szükséges rendszer előnykapcsolás 17 Danfoss Heating Segment District Energy Division

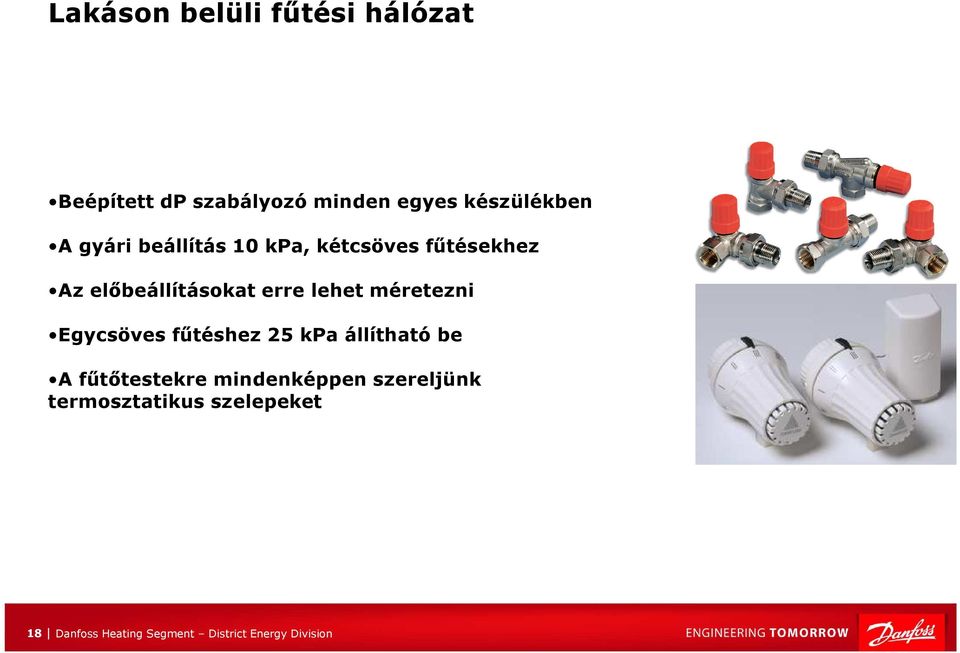

18 Lakáson belüli fűtési hálózat Beépített dp szabályozó minden egyes készülékben A gyári beállítás 10 kpa, kétcsöves fűtésekhez Az előbeállításokat erre lehet méretezni Egycsöves fűtéshez 25 kpa állítható be A fűtőtestekre mindenképpen szereljünk termosztatikus szelepeket 18 Danfoss Heating Segment District Energy Division

19 Nyomáskülönbség-szabályozó Műszaki adatok: DN 15 Kvs-érték 1.0 and 1.6 Névleges nyomás 16 bar Nyomáskülönbség bar Gyári beállítás 0.1 bar Előnyök: Állandó nyomáskülönbség a fűtési rendszeren Optimális feltétel a termosztatikus radiátorszelepek számára Termosztatikus szelepek zajtalan működése Teljes hidraulikai egyensúly a termosztatikus szelepek előbeállításával Mérés Előnyök: Passzdarab (hőmennyiségmérő 110 mm) Passzdarab (vízmérő 80 mm) Csatlakozás a hőmennyiségmérő érzékelőjének Beépített szűrő A teljes energia-felhasználás mérése A teljes vízfogyasztás mérése Egyedi számlák Mérők távkiolvasása 19 Danfoss Heating Segment District Energy Division

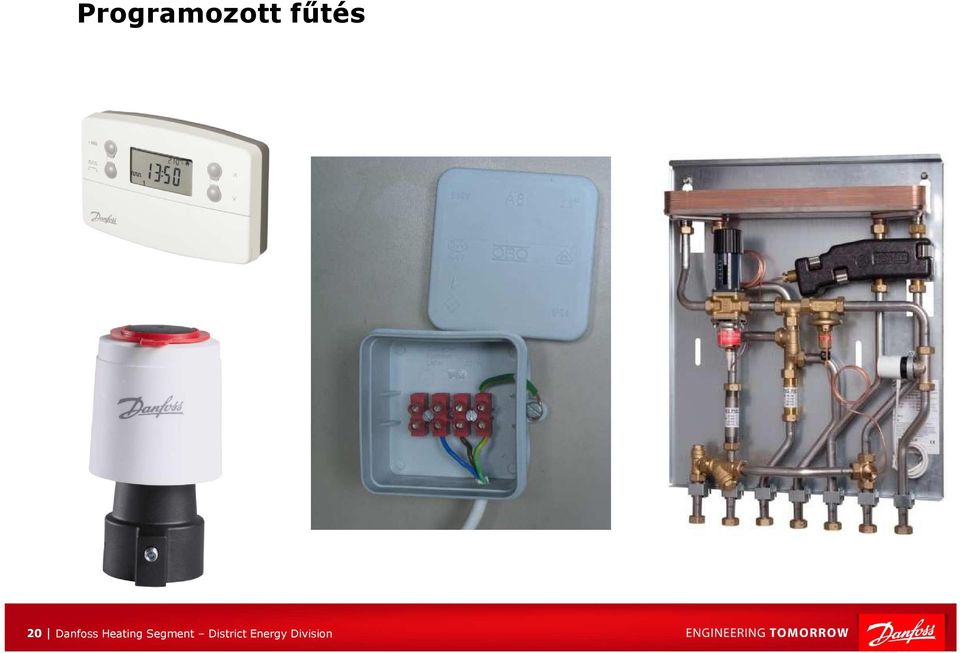

20 Programozott fűtés 20 Danfoss Heating Segment District Energy Division

21 Üzembe helyezés Csatlakozó csavarzatok meghúzása Készülék feltöltése vízzel Nyomáspróba Vízáramlás leellenőrzése HMV szabályozó működésének ellenőrzése Szelepek, elzárók ellenőrzése 21 Danfoss Heating Segment District Energy Division

22 Lakáskészülékes rendszer - jellemzői, előnyei: Lakásonkénti fűtés és HMV ellátás, központi hőtermeléssel. Független a hőtermelés fajtájától (Központi fűtés, távfűtés, biomassza, napkollektor. Új épületekben, vagy fűtéskorszerűsítés esetén. Radiátoros, vagy padlófűtés, illetve a kettő kombinációja Lakásonkénti hőmennyiségmérés, vízmérés Nyomáskülönbség szabályozás HMV hőmérséklete egyedileg állítható A fűtési szezon egyénileg indítható, leállítható Beépített zónaszabályozási lehetőség Egyszerűbb hálózat az épületben csupán 3 vezeték Nincs szükség cirkulációs körre - lakáson belül lehet Legionella baktérium növekedés veszélye csökken Alacsonyabb hőveszteség, és üzemeltetési költség Magasabb szolgáltatási komfort Kis helyigény, tetszőleges elhelyezés Falmélyedésben elhelyezhető (150 mm) Előre szerelt kompakt kivitel Egyszerű, megbízható működés Beruházási költség ca. 40 lakás fölött lényegesen csökken 22 Danfoss Heating Segment District Energy Division

23 Előny - tulajdonosok szempontjából Önállóság, nem közösködni a többi lakóval: Gazdaságos üzemvitel, alacsony energiaköltség: Saját igények szerint állítható hőmérsékletek: Kezelés és karbantartás mentes működés: Kis készülékméret, rejtett elhelyezés: Teljesen önálló fűtés és HMV ellátás Lakásonkénti hőmennyiségmérés (Fűtés+HMV) Korrekt elszámolás Fűtési szezon egyéni indítása-leállítása Kisebb a rendszer hővesztesége Alacsonyabb üzemeltetési költség A fűtés és meleg víz hőmérséklet önállóan szabályozható Beépített zónaszabályozási lehetőség Egyszeri beállítás, alacsony karbantartási igény Legionella baktérium növekedés veszélye kizárt Kompakt kivitel 23 Danfoss Heating Segment District Energy Division

24 Előny - beruházók szempontjából Kedvezően értékesíthető lakások: Maximális komfort A többi lakástól független elszámolás Igényesebb, drágábban értékesíthető lakások Rövid időre lekötött tőke: Készülék beszerzése az utolsó pillanatban Gazdaságos megoldások: Alacsony beruházási költség: A rendszer független a hőforrástól Gyors megvalósítás előre gyártott készülékekkel Egyszerű, gyorsan kivitelezhető csőhálózat Szerelősín 3 vezetékes csőhálózat Elégedett vevők: Maximális komfort Üzembiztonság Alacsony költség 24 Danfoss Heating Segment District Energy Division

25 Előny - tervezők szempontjából Korszerű, igényes technikai megoldás Egyszerű, háromvezetékes hálózat Nincs szükség cirkulációs rendszerre A készülékbe épített dp szabályozó segítségével egyszerű méretezés a lakásokon belül A kazánházban, vagy hőközpontban nem kell meleg víz rendszert tervezni 25 Danfoss Heating Segment District Energy Division

26 Danfoss EvoFlat Méretező program 26 Danfoss Heating Segment District Energy Division

27 Danfoss EvoFlat Méretező program VMTD-F-B-1 Fűtés=3kW HMV=33kw dp=25kpa VMTD-F-B-2 Fűtés=5kW HMV=50kw dp=40kpa VMTD-F-B-1 Fűtés=2,5kW HMV=33kw dp=25kpa m 6m 13 7m m VMTD-F-B-1 Fűtés=3kW HMV=33kw dp=25kpa 9 6 6m VMTD-F-B-1 Fűtés=2,5kW HMV=33kw dp=25kpa VMTD-F-B-1 Fűtés=4kW HMV=33kw dp=25kpa m 3m 10m 5m 3m 2m 2 VMTD-F-B-1 Fűtés=4kW HMV=33kw dp=25kpa 4 1m 5 3 VMTD-F-B-1 Fűtés=4kW HMV=33kw dp=25kpa m Sz 0 2m 6m K T 27 Danfoss Heating Segment District Energy Division

28 Lakáskészülék projektek Orchidea lakókert 65 lakás Metropolis ház 132 lakás Ciprus ház 426 lakás Erkel ház 273 lakás 28 Danfoss Heating Segment District Energy Division

29 Összefoglalás Érvek a lakás-hőközpontok mellett - Egyesíti az egyedi fűtésrendszerek jelentős előnyeit (magas komfort, egyedi szabályozás, pontos elszámolás), a központi rendszerek költség- és energiahatékonyságával. - Vonzóvá teszi az energiatakarékos és biztonságos TÁVFŰTÉST. - Csökkenti a beruházási költségeket. - Alacsony üzemi és karbantartási költségek. - Jelentősen emelkedik a lakók elégedettsége. - Panelfelújítás esetén jelentős komfortjavulás. - Új társasházak esetén jobban értékesíthetőek a lakások. - Jelentősen csökken a lakóközösségen belül a vitás kérdések száma. - Könnyen kizárható egy fogyasztó számlahátralék esetén. - Rendkívül üzembiztos megoldás. 29 Danfoss Heating Segment District Energy Division

30 Köszönöm a figyelmüket! 30 Danfoss Heating Segment District Energy Division
