1 Innovatív épületgépészeti megoldások a kórházépítészetben 2012 június 07 Seidl Gábor Magyar Épületgépészeti Korrdinációs Szövetség Alelnök

2 Az energiafelhasználás arányai 2

3 hazai termelés + import: 1247,9 PJ összes forrás 1096, 4 100% hazai termelés 460,6 nettó import 635,8 összes felhasználás 1086,7 import (787,3) export (151,5) készletezésre (9,7) Az adatok PJ-ban 71,9% 64,3% 228,1 76,9 83,0 240,6 186,8 120,0 151,3 átalakítási veszteség saját igény és veszteség nem energetikai célú felhasználás lakosság közlekedés ipar szolgáltatás és egyéb 22,1% 17,2% 11,0% 13,9% bruttó végsı energiafogyasztás Forrás: Energia Központ Kht / Dr. Stróbl Alajos Magyarország 2010-es energiamérlege 3

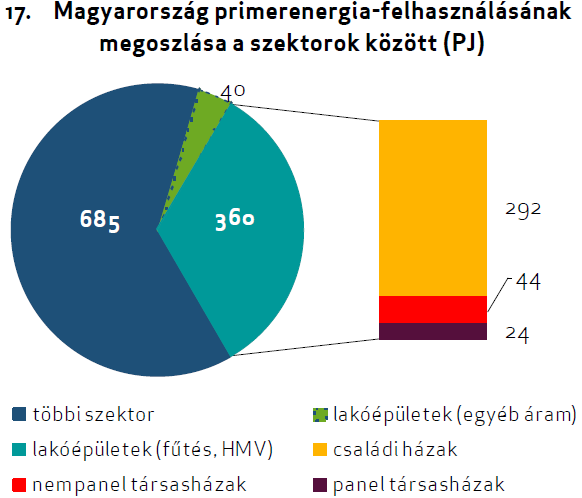

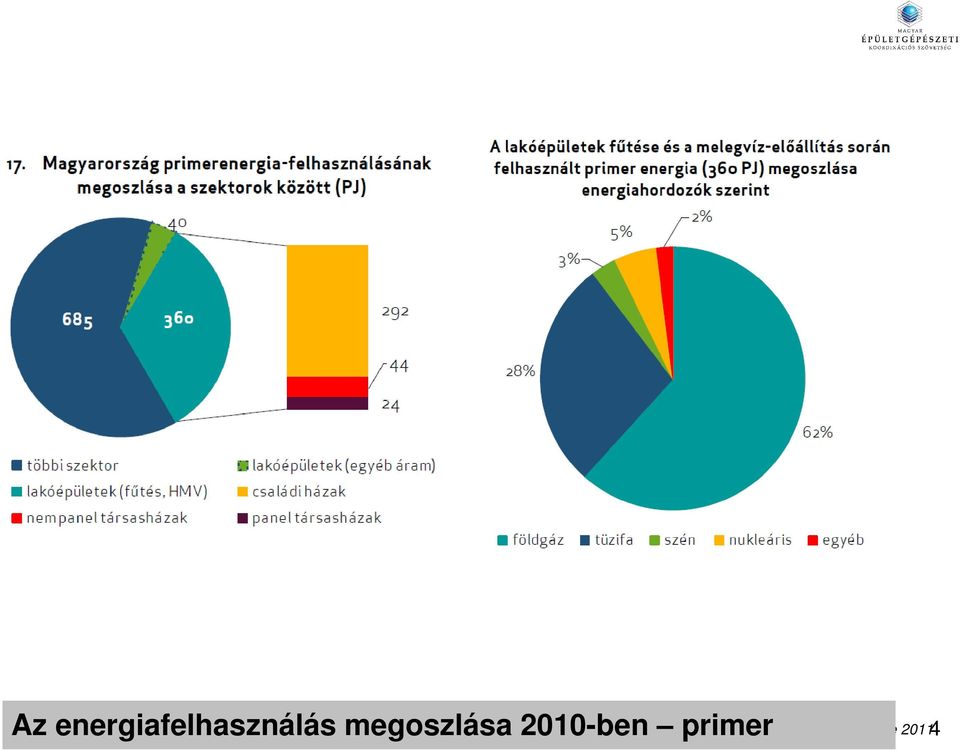

4 Az energiafelhasználás megoszlása 2010-ben primer Negajoule 20114

5 Éves energiafelhasználás megoszlása állami épületek esetén Épületgépészeti rendszerek energia-felvétele 62% 5

6 Association for the Study of Peak Oil and Gas A födgáz-készletek kimerülése még nem a mi generációnkat érinti magas ár ellenére a legjobb megtérülés várható 6

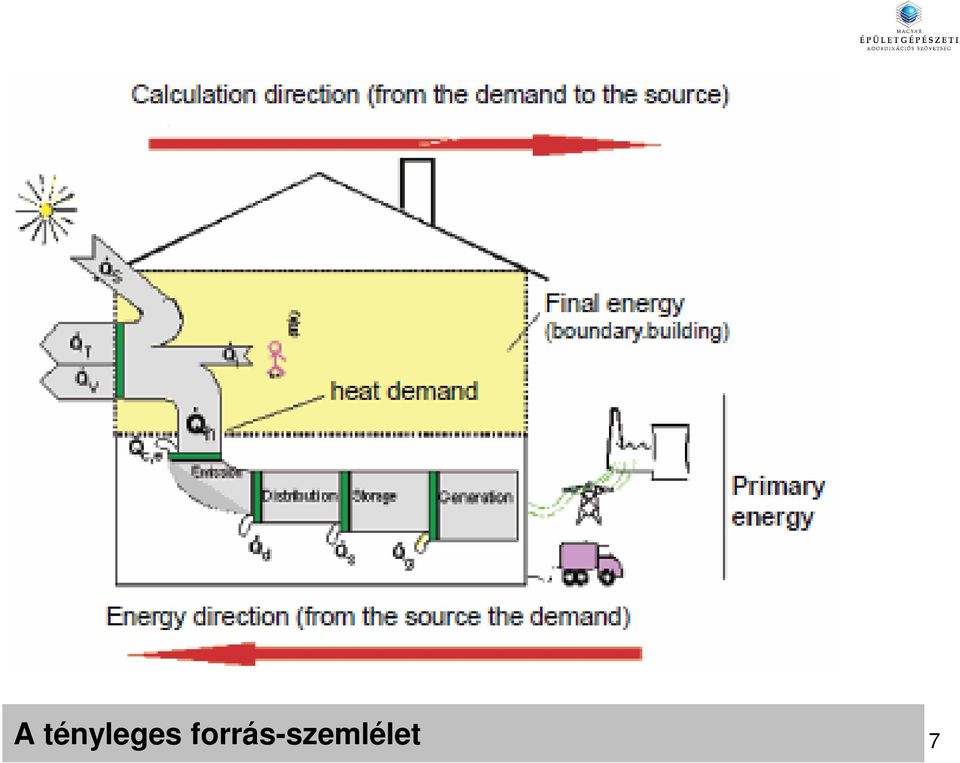

7 A tényleges forrás-szemlélet 7

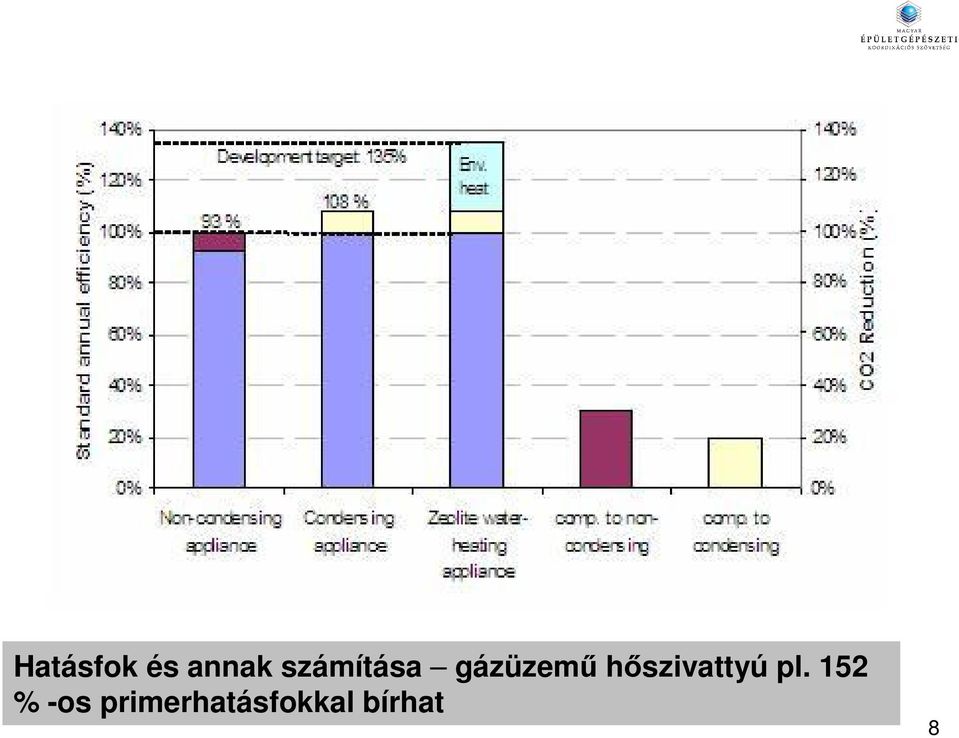

8 Hatásfok és annak számítása gázüzemő hıszivattyú pl. 152 % -os primerhatásfokkal bírhat 8

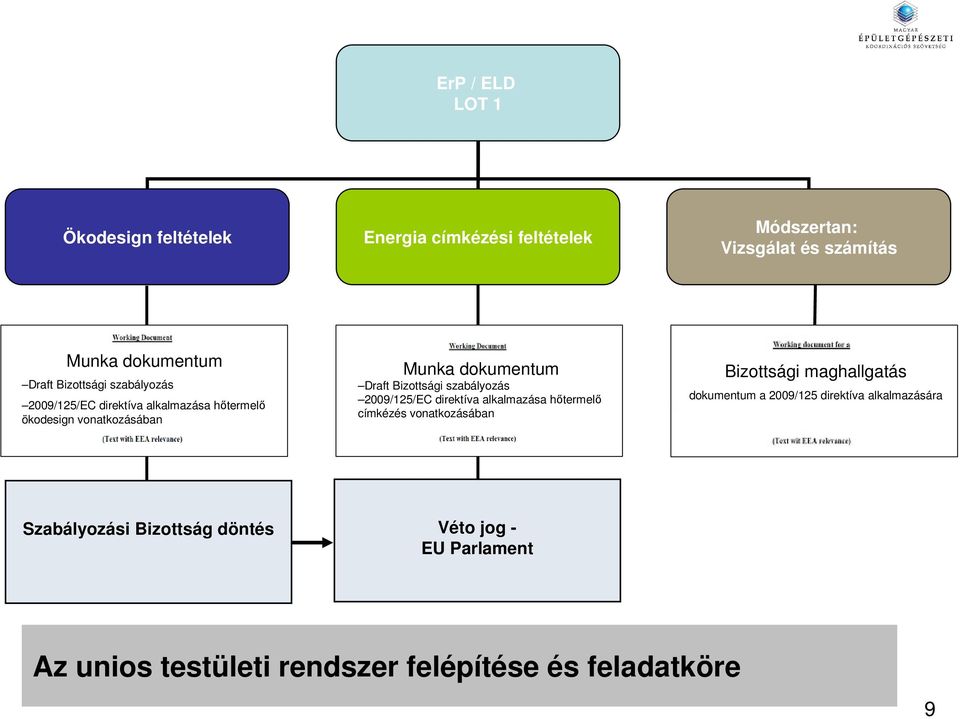

9 ErP / ELD LOT 1 Ökodesign feltételek Energia címkézési feltételek Módszertan: Vizsgálat és számítás Munka dokumentum Draft Bizottsági szabályozás 2009/125/EC direktíva alkalmazása hıtermelı ökodesign vonatkozásában Munka dokumentum Draft Bizottsági szabályozás 2009/125/EC direktíva alkalmazása hıtermelı címkézés vonatkozásában Bizottsági maghallgatás dokumentum a 2009/125 direktíva alkalmazására Szabályozási Bizottság döntés Véto jog - EU Parlament Az unios testületi rendszer felépítése és feladatköre 9

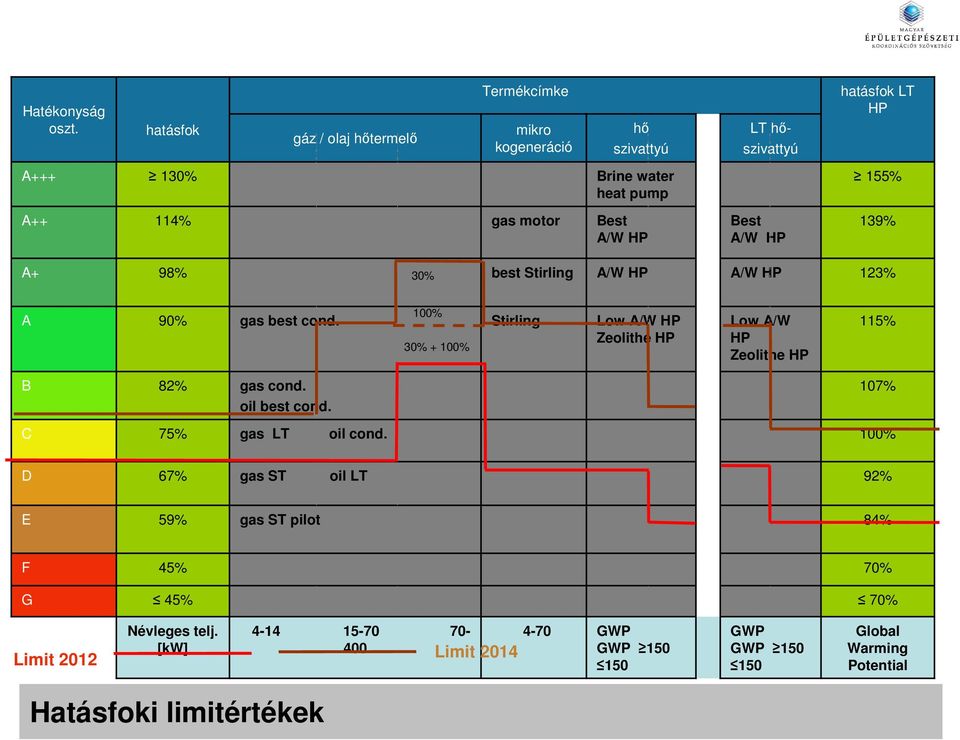

10 Hatékonyság oszt. hatásfok gáz / olaj hıtermelı Termékcímke mikro kogeneráció hı szivattyú LT hıszivattyú hatásfok LT HP A % Brine water heat pump 155% A++ 114% gas motor Best A/W HP Best A/W HP 139% A+ 98% 30% best Stirling A/W HP A/W HP 123% A 90% gas best cond. 100% 30% + 100% Stirling Low A/W HP Zeolithe HP Low A/W HP Zeolithe HP 115% B 82% gas cond. oil best cond. 107% C 75% gas LT oil cond. 100% D 67% gas ST oil LT 92% E 59% gas ST pilot 84% F 45% 70% G 45% 70% Limit 2012 Névleges telj. [kw] Limit GWP GWP GWP GWP Global Warming Potential Hatásfoki limitértékek 10

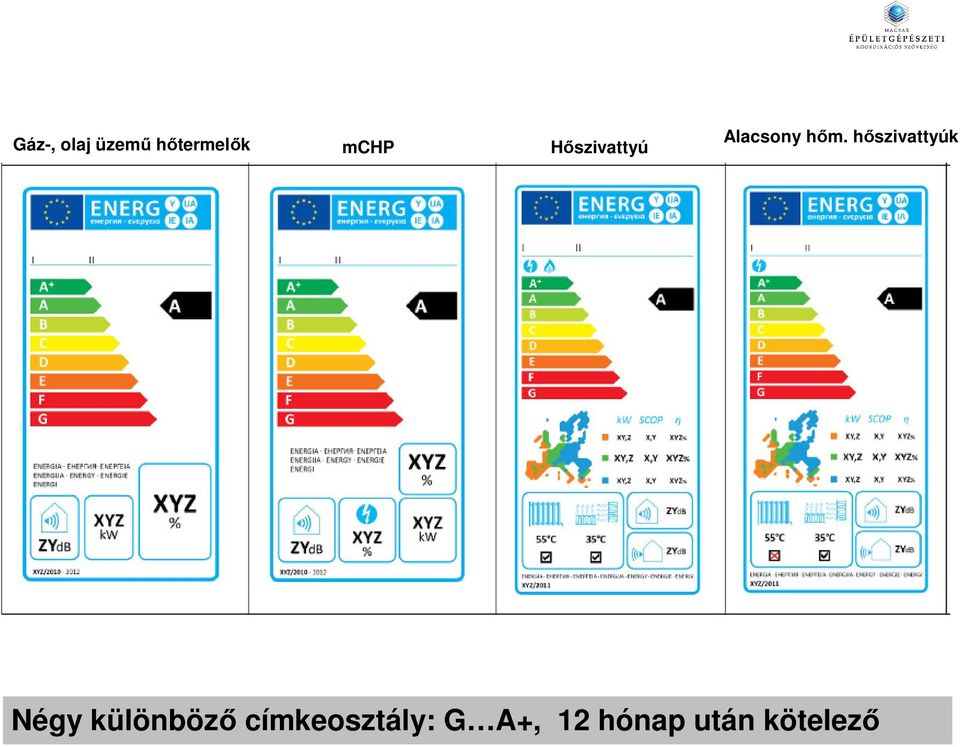

11 Gáz-, olaj üzemő hıtermelık mchp Hıszivattyú Alacsony hım. hıszivattyúk Négy különbözı címkeosztály: G A+, 12 hónap után kötelezı 11

12 Szerelıi címke részei Passzív szellızés - hıvisszany erı szabályzó Gáz-, olaj üzemő hıtermelı hıszivattyú kaszkád szolárpanel kompakt készülék hybrid HP CHP tárolók kiegészítı berendezés termékcímke A szerelı köteles a komponenseket márka-függetlenül összeállítani és rendszercímkét készíteni 12

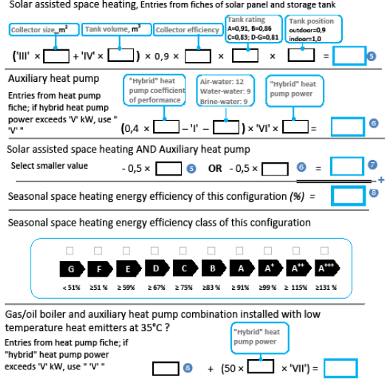

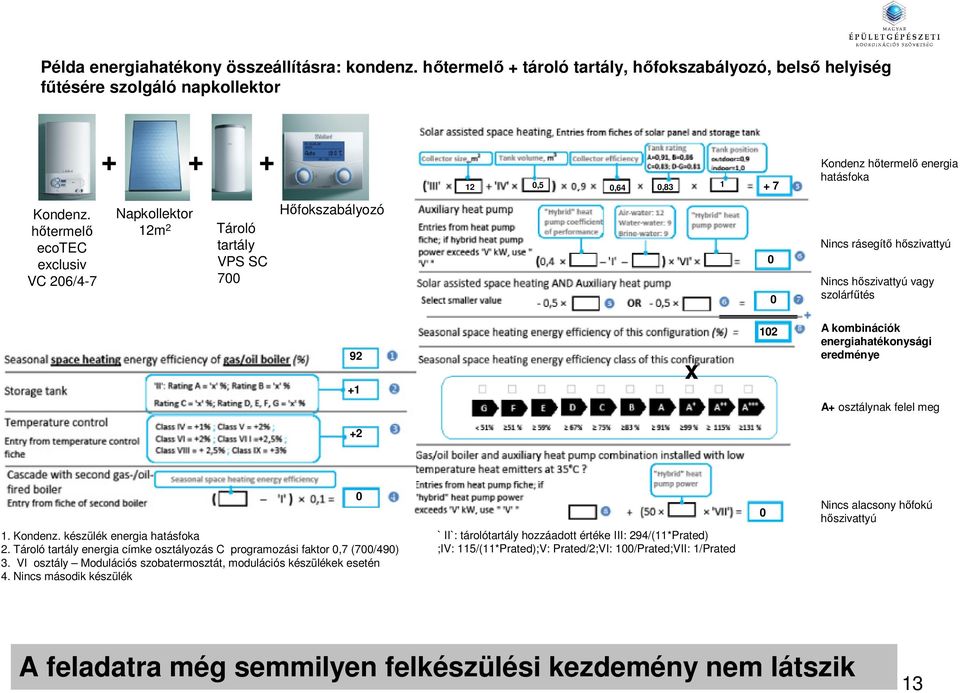

13 Példa energiahatékony összeállításra: kondenz. hıtermelı + tároló tartály, hıfokszabályozó, belsı helyiség főtésére szolgáló napkollektor Kondenz. hıtermelı ecotec exclusiv VC 206/ Napkollektor 12m 2 Tároló tartály VPS SC 700 Hıfokszabályozó 12 0,5 0,64 0, Kondenz hıtermelı energia hatásfoka Nincs rásegítı hıszivattyú Nincs hıszivattyú vagy szolárfőtés x 102 A kombinációk energiahatékonysági eredménye A+ osztálynak felel meg Kondenz. készülék energia hatásfoka 2. Tároló tartály energia címke osztályozás C programozási faktor 0,7 (700/490) 3. VI osztály Modulációs szobatermosztát, modulációs készülékek esetén 4. Nincs második készülék 0 ` II`: tárolótartály hozzáadott értéke III: 294/(11*Prated) ;IV: 115/(11*Prated);V: Prated/2;VI: 100/Prated;VII: 1/Prated 0 Nincs alacsony hıfokú hıszivattyú A feladatra még semmilyen felkészülési kezdemény nem látszik 13

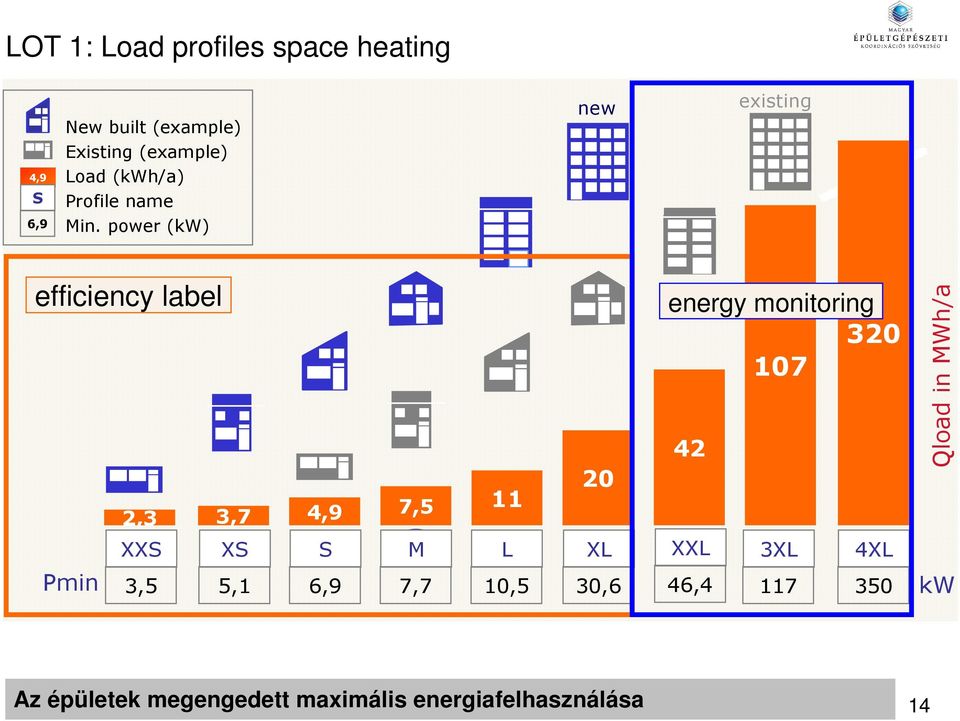

14 LOT 1: Load profiles space heating 4,9 S 6,9 New built (example) Existing (example) Load (kwh/a) Profile name Min. power (kw) new existing efficiency label 2,3 3,7 XXS XS Pmin 3,5 5,1 4,9 S 6,9 7,5 M 7,7 11 L 10,5 20 XL 30,6 energy monitoring XXL 3XL 4XL 46, Qload in MWh/a kw Az épületek megengedett maximális energiafelhasználása 14

15 EPBD recast 31/2010/EU Az energiahatékonyságra vonatkozó minimum követelményeket költségoptimalizált szinten kell meghatározni. A költségoptimalizált minimum-követelményeket meg kell határozni a határoló szerkezetekre és az épületgépészeti rendszerre december 31 után épülı új középületeknek,valamint minden 2020 december 31 után épülı új épületnek közel nulla energiaigényő épületnek kell lennie. A várható uniós szabályozás középületek kórházak esetén 15

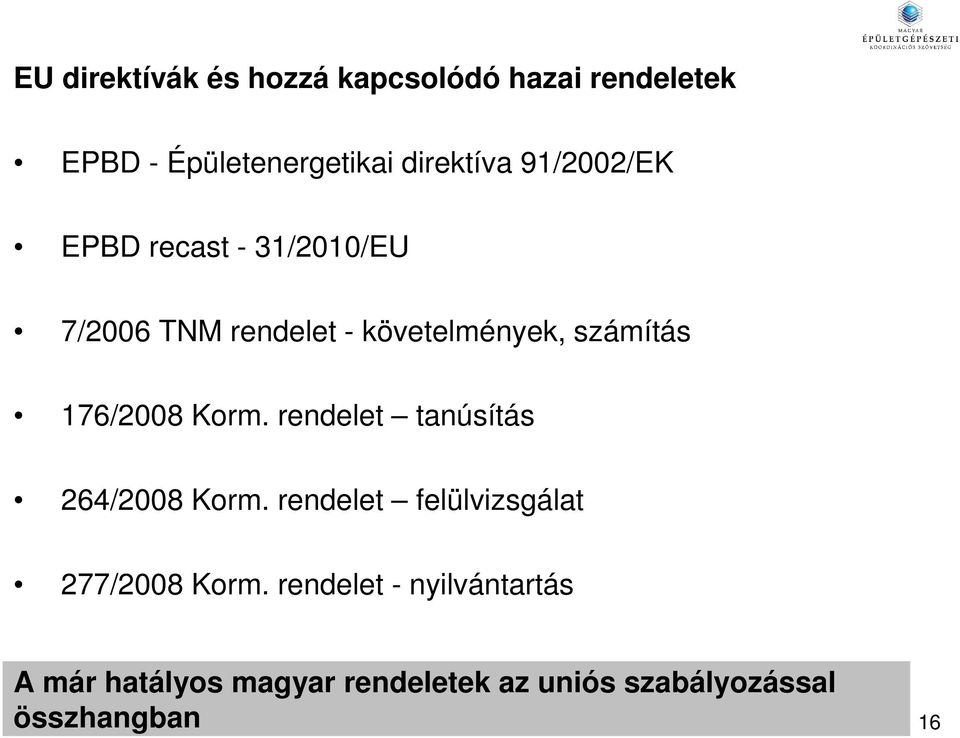

16 EU direktívák és hozzá kapcsolódó hazai rendeletek EPBD - Épületenergetikai direktíva 91/2002/EK EPBD recast - 31/2010/EU 7/2006 TNM rendelet - követelmények, számítás 176/2008 Korm. rendelet tanúsítás 264/2008 Korm. rendelet felülvizsgálat 277/2008 Korm. rendelet - nyilvántartás A már hatályos magyar rendeletek az uniós szabályozással összhangban 16

17 EPBD recast 31/2010/EU Az épületek főtési és légtechnikai rendszerét 2-4 évenként felül kell vizsgálni Tanúsítások és felülvizsgálatok központi tárolása Független ellenırzési rendszer bevezetése Szankciókat kell alkalmazni Pénzügyi ösztönzık bevezetése Hatályba lépés: július 19-ig nemzeti szabályozás, alkalmazás január 9 Várható szabályozás EU kötelem 17

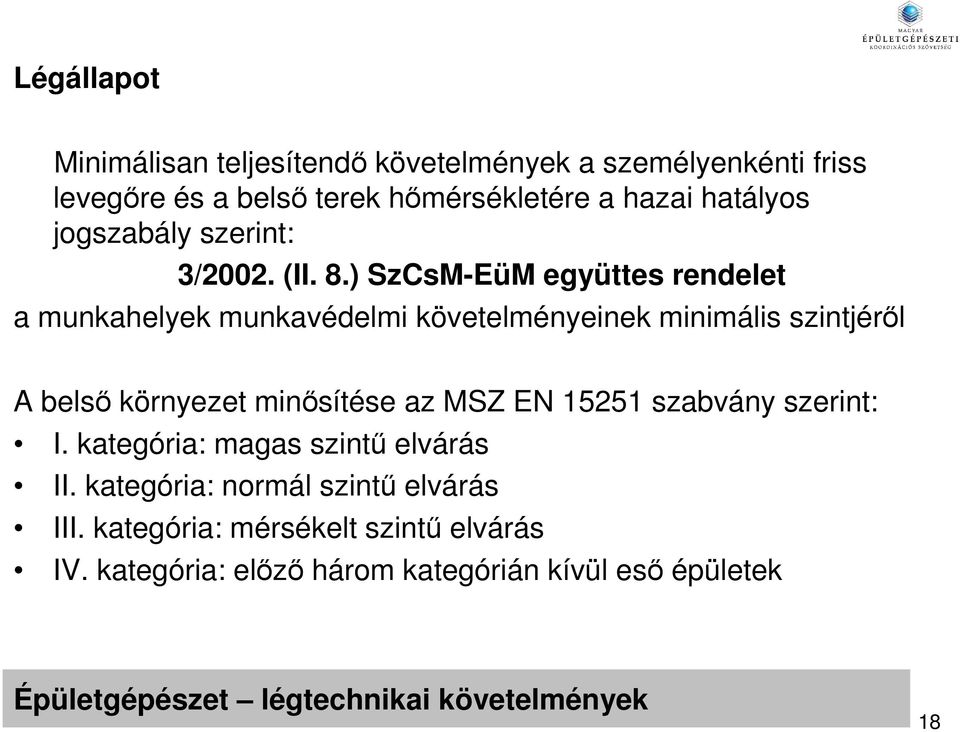

18 Légállapot Minimálisan teljesítendı követelmények a személyenkénti friss levegıre és a belsı terek hımérsékletére a hazai hatályos jogszabály szerint: 3/2002. (II. 8.) SzCsM-EüM együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjérıl A belsı környezet minısítése az MSZ EN szabvány szerint: I. kategória: magas szintő elvárás II. kategória: normál szintő elvárás III. kategória: mérsékelt szintő elvárás IV. kategória: elızı három kategórián kívül esı épületek Épületgépészet légtechnikai követelmények 18

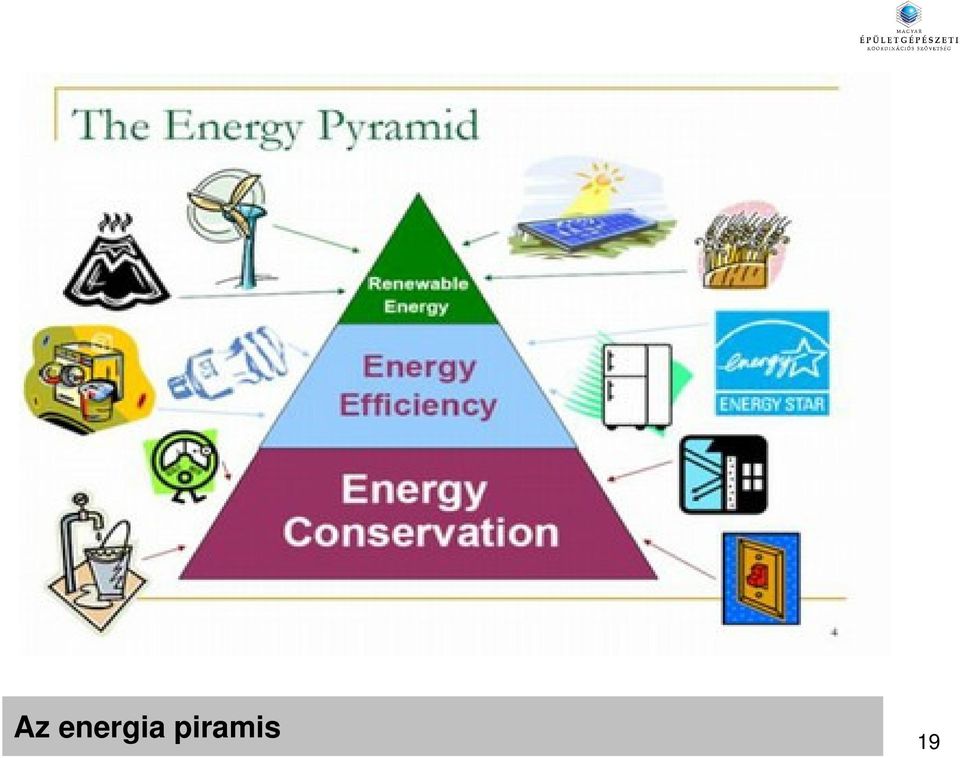

19 Az energia piramis 19

20 Negajoule 2011 Energia-korszerősítés a jelen helyzetben 20

21 Átlagos állapot Külsı fali hıszigetelés +Nyílás záró rekonstrukció + Tetıszigetelés +Alacsonyhım. gáz kazán + Kondenzációs kazán + Világítási rekonstrukció Együttes hatás Forrás: Dr. Magyar Zoltán Korszerősítés várható eredménye kórházi környezetben 21

22 E Hagyományos Megújuló Egyéb Gáz Szilárd vegyes Elektromos Napenergia Szélenergia Biomassza Geotermikus Koogeneráció Tüzelıanyagcella Zeolit Nyílt égéstérrel Közvetlen pl. PV rendszerek CHP Zárt égéstérrel Közvetett Kondenzációs Turbós Speciális megoldások Hıtermelı berendezések kategorizálása 22

23 20 10 napok száma % 82% Külsı hımérséklet, C óránkénti be-és kikapcsolások száma egyfokozatú égı100% -5 0 kétfokozatú égı 30% 5 10 Külsı hımérséklet, C 15 Kétfokozatú kazán az elsı lépések 23

24 A NAP teljesítménye lehetıségek kollektorokkal és PV rendszerekkel 24

25 Multifunkciós tároló HMV érzékelı Helytakarékos megoldások nagy mennyiségő melegvízigény esetén 25

26 A tüzelı-anyag cella mőködési séma 26

27 ESCO 1: Energy Service Company ESCO 2: Energy Saving Company Az 1900-as évek elejétıl létezı francia találmány, mely az 1980-as években az EU-ban újra erıre kapott, 1990-es évektıl intenzíven terjedı konstrukció Az ESCO-k főtési, világítási rendszerek, illetve épületek energetikai korszerősítését végzik Tervezés Kivitelezés Finanszírozás Üzemeltetés Javítás-Karbantartás A megrendelı önereje nélküli energia és költségmegtakarítást eredményezı beruházások A megrendelı a korszerő rendszernek és hozzáértı üzemeltetésnek köszönhetıen a megtakarításból fizeti ki az ESCO vállalatot ESCO-cégek (az Energiaközpont megfogalmazása szerint): Energetikai szolgáltató vállalat, az a természetes vagy jogi személy, aki energetikai szolgáltatásokat nyújt és/vagy egyéb energiahatékonyságot javító intézkedéseket tesz a felhasználók berendezéseiben vagy helyiségeiben, és ezzel bizonyos fokú pénzügyi kockázatot vállal. A nyújtott szolgáltatás kifizetése (részben vagy egészben) az energiahatékonyság javulásának elérésen és az egyéb megállapodott teljesítménykritériumok teljesítésén alapul. Az ESCO ról általában 27

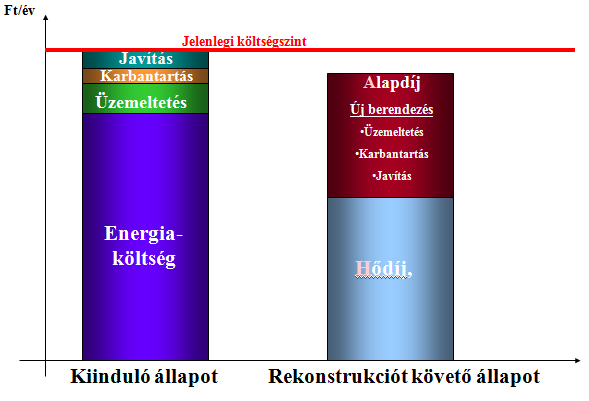

28 Javítás Energiaköltség A hıellátással kapcsolatos költségek 28

29 ESCO nélkül ESCO-val Forrás: Energiaközpont Az ESCO konstrukció lényege 29

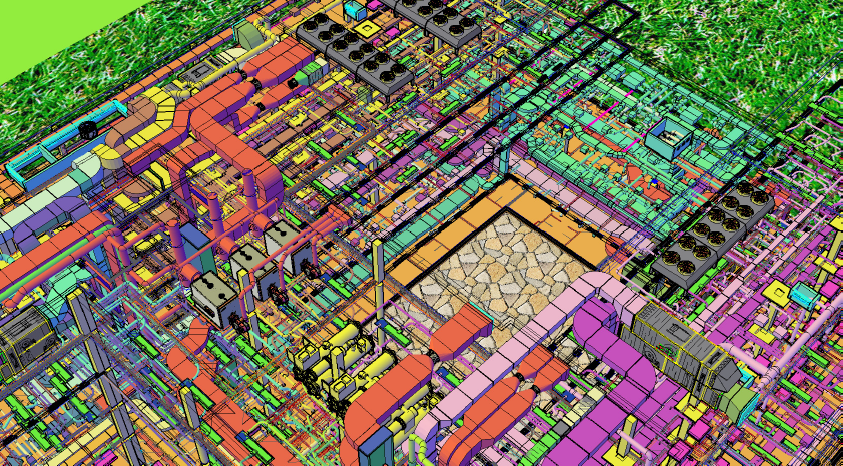

30 Forrás : DOU PLAN Kft Projekt 236 ágyas intézmény : épületgépészeti model 30

31 Forrás : DOU PLAN Kft Projekt 236 ágyas intézmény : napenergia hasznosítás 31

32 Forrás : DOU PLAN Kft Projekt 236 ágyas intézmény : Mőtık légtechnikai rendszere

33 Forrás : DOU PLAN Kft Projekt 236 ágyas intézmény : hulladék-hı hasznosítás 33

34 Köszönöm megtisztelı figyelmüket! 34
