Sekély geotermikus energiahasznosítás: Kutatási eredmények és üzemeltetési tapasztalatok

Átírás

1 Sekély geotermikus energiahasznosítás: Kutatási eredmények és üzemeltetési tapasztalatok Az Ing-Reorg Kft. Logisztikai Központjának Energiaellátása Siófok szeptember 17. Elıadó: Dibáczi Zita

2

3 Napkollektor Nyári üzemmód HMV tartály Talajkollektor Hőtési puffer 61 m 3 65 m3 Energiacölöp Puffer tartály Talajszonda

4 Téli üzemmód Napkollektor Hıszivattyú Talajkollektor Főtési puffer HMV tartály Talajszonda Szilárd tüzeléső kazán 61 m 3 65 m 3 Puffer tartály

5 Talajszonda 5 méter 3 méter 2 méter 1 méter 0,5 méter RAKTÁRCSARNOK IRODA ÉPÜLET

6 Kivitelezés 16 db talajszonda telepítése: 15 nap Talajhımérséklet érzékelık telepítése: 13 nap Talaj kollektor telepítése: 1 nap

7 Vízöblítéses fúrás

8 Havária helyzet A talajszondák beüzemelése után 24 órával 1 db talajszonda megsérült A rendszerben a nyomás leesett Ki kellett zárni a rendszerbıl a meghibásodott talajszondát Megnevezés 7/B Anyaga Mélység Nyomás Polietilén (PE100) 50 méter 1,1 bar

9 Hőhordozó folyadék Fagyálló hıátadó folyadék Talajszonda Talajkollektor Napkollektor Talajban: Etilénglikol alapú Napkollektorban: Propilénglikol alapú Fagyálló, forrásálló, ne legyen mérgezı, ne legyen éghetı, lehetıleg gátolja a korróziót!

10 Kutatási projekt Napkollektor által termelt energia Puffer tartály vizsgálata kinyerhetı energia vizsgálata Talaj hı, mint hıforrás alkalmazása Hıszivattyú jóságfokának meghatározása Mérhetı formában ellenırizhetıvé tegye a létesítés energetikai megtérülését, azaz a bevezetésre kerülı alternatív energiaforrások alkalmazásának hatékonyságát.

11 Épületfelügyeleti szoftver: adatgyűjtés, vezérlés 1. Hımérséklet adatok (talajszonda): Mintavételezési idı: Átlagolási idı: 5 percenként 1 óránként 1 napi adatmennyiség: 4032 adatsor 1 évi adatmennyiség: adatsor 2. Impulzusalapú eszközök (fogyasztásmérık, üzemóra számlálók): Adatolvasási idı: 1 óránként 1 napi adatmennyiség: 2016 adatsor 1 évi adatmennyiség: adatsor

12 120 Fix Napkollektor energiatermelése kwh h/m2/hónap

13

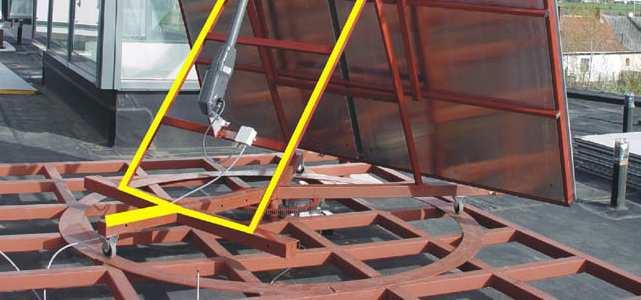

14 fix napkövető Hőmérséklet C 20 kwh/m

15 Napkövető és fix napkollektor 0,7 kwh/m2 0,6 0,5 0,4 Forgatható Fix 0,3 0,2 0,1 0,

16 Fajlagos beruházási költség Fix síkkollektor Napkövetı prototípus Ft/m Ft/m2 KPE csöves napkollektor prototípus ~ Ft/méter

17 20,0 18,0 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0,0 Tartály 2 átlaghőmérséklet Hőmérséklet

18 Hımérséklet [C ] 5 10 Július Mélység [m] December 13,73 C

19 0 Hımérséklet [ C] Mélység [m] Átlag: 15,1 C

20 Mélység [m] Földtani rétegoszlop Talp: 100 m Réteg megnevezése Termıtalaj Agyagos homok Agyagos homok - homokos agyag Agyag, homokos agyag Agyagos homok - homokos agyag Közép-, durvaszemő homok Agyagos homok - homokos agyag Homok Agyag N E G Y E D I D İ S Z A K Mélység [m m] Hımérséklet ['C] Fajlagos Hıáram 70/80 W/m

21 Befolyásolt XIV. szonda Hőmérséklet [ C] Mélység [mé éter] október november december szeptember augusztus január

22 Téli verzió 8 8,22 8,

23 XIV.talajszonda 14 14_0,5 14_1 14_2 14_3 14_ január 7,8 10,1 10,4 12,4 11,1 12, február 12,0 10,6 10,6 12,3 10,9 12, március 12,2 10,6 10,5 12,3 10,8 13, április 13,5 10,8 10,6 12,3 10,7 9, május 16,3 11,5 11,0 12,3 10,7 12, június 16,5 12,3 11,8 12,5 10,8 12, július 16,0 12,9 12,4 12,6 10,9 12, augusztus 15,8 13,3 12,9 12,7 11,1 12,4

24 Léghőmérséklet hatása 1,5 méteren 10, november 9,00 8,00 7,00 6,00 5,00 4,00 Léghőmérséklet Hőmérséklet [C] 3,00 2,00 1,00 0, Talajhőmérséklet Időtartam

25 Léghőmérséklet hatása 25 méteren november Hőmérséklet [ C] 8 6 léghőmérséklet talajhőmérséklet okt. 04.nov. 09.nov. 14.nov. 19.nov. 24.nov. 29.nov. 04.dec. -2 Idő

26 Talajszondából kinyerhetı hımérséklet téli idıszak T= 7-8 C Előremenő Visszatérő

27 2008. április 50 méter mélységben: 12,6 C 100 méter mélységben: 12,9 C 19 kw napenergia betáplálás

28 2008. június 50 méter mélységben: 16,2 C 100 méter mélységben: 16,3 C Átlagosan 40 kw napenergia betáplálás

29 2008. Augusztus 50 méter mélységben: 17,9 C 100 méter mélységben: 18 C Átlagosan 40 kw napenergia betáplálás

30 Talajszondák által termelt hőmennyiség Térfogatáram: 5,65 m 3 /h Fajlagos hőáram: 70/80 W/m 100 méter hosszúságú szondából kb. 7-8 kw 50 méter hosszúságú szondákból kb. 3,5-4 kw

31 A hőszivattyúnk jóságfoka HMV tartály térfogata Hőforrás hőmérséklet* Külső léghőmérséklet Villamos áramfogyasztás a kívánt hőmérséklet eléréséhez 360 liter 17,5 C 18,1 C 3,1 kw HMV kiinduló hőmérséklet HMV parancsolt hőmérséklet Időtartam Talajszondába visszatérő hőmérséklet 18,1 C 50 C 45 perc 11 C 4,32-es jóságfokkal

32 Szilárd tüzelésű kazán 150 kwh/nap

33 2008. tavasz Földszinti Padlófőtés Átlaghımérséklet Tél: 3,2 C 2007: 15,8 C

34

35 18,1 % 18,1 % 9 % 54,7 %

36 Négyszer nagyobb beruházási költség! Hűtés is megoldható! Komfortfokozat Éves rezsi költségen 40 %-osenergia megtakarítás!

37 Köszönöm a figyelmet!
