Potenciális hibák, az ötlettıl a megvalósulásig (α ω) Elıadó: Kardos Ferenc

Átírás

1 Potenciális hibák, az ötlettıl a megvalósulásig (α ω) Elıadó: Kardos Ferenc

2 Napkollektor felhasználási területek Használati melegvíz-elıállítás Főtés-rásegítés Medence főtés Technológiai melegvíz-elıállítás

3 Napenergiahozam éves megoszlása havi bontásban A földfelszínre érkezı sugárzás közel 70%-a nyári félévben érkezik. Napkollektor típustól függetlenül csak a bejövı sugárzásból tudunk gazdálkodni!

4

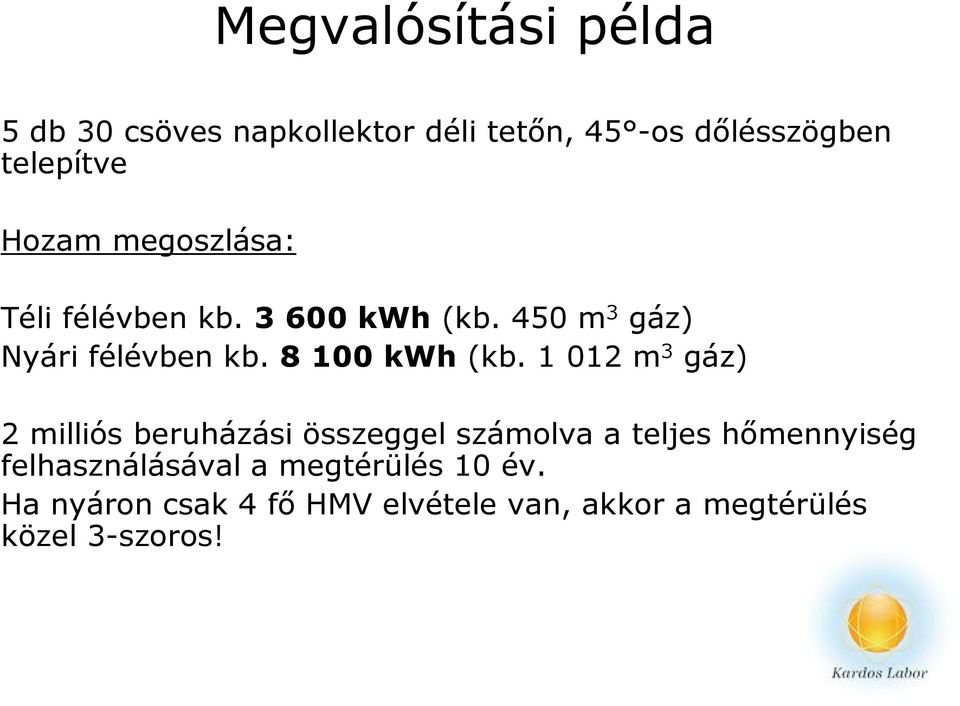

5 Megvalósítási példa 5 db 30 csöves napkollektor déli tetın, 45 -os dılésszögben telepítve Hozam megoszlása: Téli félévben kb kwh (kb. 450 m 3 gáz) Nyári félévben kb kwh (kb m 3 gáz) 2 milliós beruházási összeggel számolva a teljes hımennyiség felhasználásával a megtérülés 10 év. Ha nyáron csak 4 fı HMV elvétele van, akkor a megtérülés közel 3-szoros!

6

7

8 Háztartások átlagos energiafogyasztása a felhasználás célja szerint (Az illusztrált adatok, 4 fıs átlagos fogyasztási szokásokkal rendelkezı családra és 100 négyzetméteres főtött alapterületre vonatkoznak.) Forrás: Kardos Labor Kft. számításai, a KSH és a Cseh Statisztikai Hivatal (Cesky Statisticky Úrad), illetve a Német Gazdasági és Technológiai Minisztérium (Bundesministerium für Wirtschaft und Technologie) adatai alapján.

9 Az internet és a papír mindent elbír! Gyakran találkozhatunk olyan ajánlatokkal, amelyekben 8-10 m 2 napkollektorral 30% főtési energia-megtakarítást ígérnek. Ahhoz hogy az állítás igaz lehessen, ismerni kellene az épület tetısíkjainak tájolását, dılésszögét, az épület jelenlegi hıtechnikai állapotát, az épület energia-mérlegét. Az ígéret akár igaz is lehet, ha egy passzívházra telepítjük ezeket a napkollektorokat, minden más esetben csak ígéret marad!

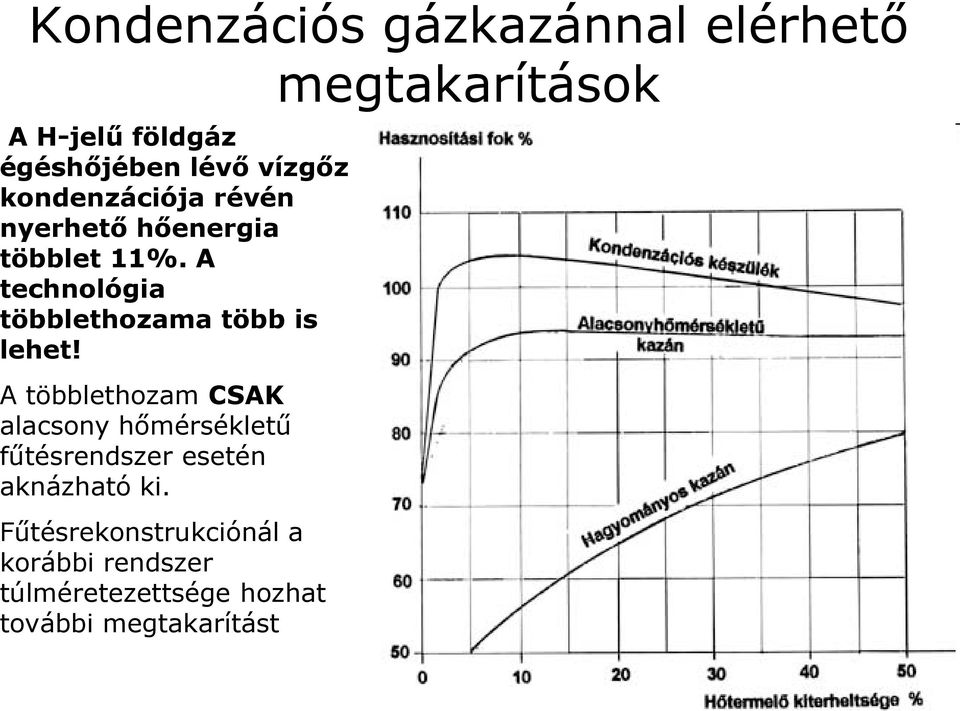

10 Kondenzációs gázkazánnal elérhetı A H-jelő földgáz égéshıjében lévı vízgız kondenzációja révén nyerhetı hıenergia többlet 11%. A technológia többlethozama több is lehet! A többlethozam CSAK alacsony hımérséklető főtésrendszer esetén aknázható ki. Főtésrekonstrukciónál a korábbi rendszer túlméretezettsége hozhat további megtakarítást megtakarítások

11 A földgáz-áremelkedés farvizén Érkeznek: levegıkazánok, hibrid rendszerek, Holdkollektorok, villamos infrafőtések, Hidegfúzió (Zöldtech-en olvasható) energia csodák, Önöknek súlyos beruházás, a forgalmazóknak formás bevétel, de hová tőnt az ígért megtakarítás?

12 Hıszivattyú alkalmazhatóságának feltételei jól szigetelt épület, alacsony hımérséklető hıleadók, tehát a radiátor kizárva! hınyerı oldal kialakíthatósága: kutak, szondák, talajkollektor, levegıs hıszivattyú nem hoz jelentıs megtakarítást a földgázfőtéshez képest.

13 Hıszivattyú, mint energiaszállító lift Előremenő hőmérséklet Radiátor Fan-coil Fal-/Mennyezet-/Padlófűtés Födémtemperálás o C 45 o C 35 o C 30 o C 6 egység szállítási díj Forrás hőmérséklet 2 egység szállítási díj Kútpárral üzemelő hőszivattyú Talajszondás hőszivattyú Talajkollektoros hőszivattyú Levegős hőszivattyú o C 5 o C 0 o C o C

14 Hıszivattyú elınyei Hőtési feladatokat is ellátja, pl.: a split klímánál jelentısen olcsóbban (passzívhőtés), hosszú élettartam (20-30 év), 2010-tıl országos kedvezményes H áramtarifa (főtésre, HMV-re főtési idényben), karbantartási igény alacsony, helyi égéstermék kibocsátás nincs,

15 Hıszivattyú hátrányai Magasabb beruházási költség, engedélyeztetési kötelmek (20 m-nél sekélyebb zárt hıhasznosító rendszerek kivételével), tervezést, szakértelmet igényel (mint egyébként tervezést, szakértelmet igényel (mint egyébként minden egyes épületgépészeti rendszer), szakszerőtlenül tervezett és/vagy kivitelezett rendszerek nem hoznak megtakarítást, viszont többletfogyasztást igen.

16 A következı képen egy alulméretezett szondakör győjtıaknájának képeit láthatjuk. A február végi állapotok a tél elsı felében még nem voltak elıre jelezhetıek.

17 A csöveken lévı jégkirakódás jelzi a szondakör 0 C alatti hımérsékleten való üzemelését. Miután a szondák környezetében lévı talaj természetszerőleg nincs átitatva fagyállóval, így a talajban levı víz a szondák körül jégkérget alkot. A kialakult jégréteg hıszigetelı képességénél fogva nagymértékben rontja a hıátadást a talaj és a szonda között. A probléma oka, hogy a szondákkal elérhetı talajtömeg hıkapacitása jóval kisebb, mint amennyi az épület egész főtési szezonban való kifőtéséhez szükséges. A rövid, m-es fúrásokkal kivitelezett vertikális szondás rendszereknél hamarabb következhet be ez a jelenség, miután a szondák felsı, m-es szakasza a mélyebben fekvı részeknél kisebb mértékő hınyerésre képes. A 15 m-nél mélyebben fekvı talaj hımérséklete az évszakok változásától független.

18 5,8 2,2 COP és teljesítmény alakulása levegős hőszivattyú esetén, a külső hőmérséklet függvényében 6,4 2,4 6,9 2, , , ,1 3,2 Hőmérséklet 8,7 3,4 9,3 3, COP Teljesítmény A levegıs hıszivattyúk névleges teljesítményét +7 C-os külsı hımérsékleten állapítják meg az európai szabvány szerint (35 C-os elıremenı hımérséklet mellett, A7/W35). A diagramból látható, hogy -15 C körül a gép a névleges teljesítmény 50%-át adja. Ennek megfelelıen monovalens üzemben az épület maximális főtési teljesítmény-igényének a kétszeresét kell levegıs hıszivattyú teljesítményként választani. A COP diagram statikus adatokat tartalmaz, ezt tovább csökkenti fagypont alatti üzemnél az elpárologtató idıszakos leolvasztásához használt (jobb esetben az épületbıl kivont és nem tiszta villamos) hıenergia.

19 15 millió Ft-os hıszivattyús remekmő hagyományos építésű, szigeteletlen ingatlan, bordáscsöves és radiátor hőleadók, kivitelező véleménye: a gép nem adja le a szükséges teljesítményét
