1 Magyar Termálenergia Társaság IX. Geotermikus Konferencia Dr. Ádám Béla PhD HGD Kft. ügyvezető igazgató Szeged, : 1141 Bp., Zsigárd u. 21. : (36-1) ; Fax :(36-1) info@hgd.hu;

2 Európai helyzet Magyar helyzet Projektpéldák: Tartalom Audi Hungaria Motor Kft., talajszondás hőszivattyús rendszer Passzív jellegű társasház (irodaház) komplex megújuló energia-hasznosítással Futura vízkútpáros hőszivattyús rendszer Útfűtés hőszivattyúval Következtetések

, talajszondás hőszivattyús rendszer Passzív jellegű társasház

3 Európai helyzet Megújuló energia szabályozás erősítése, kontrollja Tagállami hőszivattyú kalkulációk teljesítése PV elemek Kínából szabályozás Energiahatékonysági program ellenőrzése EU-USA koordináció az energiahatékonyságra irodai berendezéseknél CO 2 csökkentés a járműiparban Hőszivattyús piacfejlesztés gazdasági válság ellenére SMART GRID

program ellenőrzése EU-USA koordináció az energiahatékonyságra irodai berendezéseknél

4 Hőszivattyú eladás/ háztartás, Svájc Cseh Köztársaság Németország Észtország Spanyolország Finnország Franciaország Magyarország Írország Olaszország Litvánia Hollandia Norvégia Lengyelország Svédország Szlovákia Egyesült Királyság Ausztria Belgium

Észtország Spanyolország Finnország Franciaország Magyarország Írország Olaszország

5 Magyar helyzet NCST felülvizsgálat ig Szövetségek nehéz helyzetben NEP Megújuló Platform eredmények Energiapolitikában a megújulók megkérdőjelezése Energiapolitikai irányok: Rezsicsökkentés Új gázszerződés hatása Paks ügye Palagáz technológia hatása Klímapolitika gyengülése

Energiapolitikában a megújulók megkérdőjelezése Energiapolitikai

(db) 700 600 500 400 300 200 100 0 2000 2001

6 Magyarországi "becsült" hőszivattyús eladási statisztika ( ) Hőszivattyú (db) Év

7 Hazai piac Statisztika Gazdasági válság Pályázati anomáliák (KEOP) Energiahatékonyság és megújuló energiák szétválasztása Hazai hőszivattyús fejlesztések Hazai gyártás Hőszivattyú stratégiai tanulmány célok 2020-ig Zöld finanszírozás Támogatási rendszer

Hazai hőszivattyús fejlesztések Hazai gyártás Hőszivattyú

8 Nemzeti Cselekvési Terv

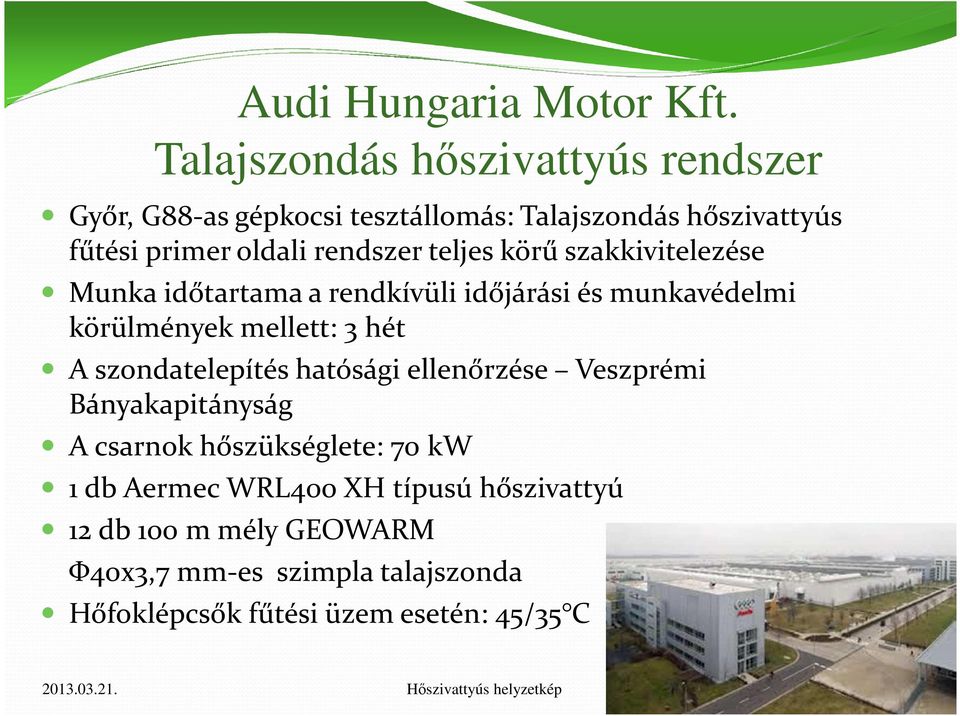

10 Audi Hungaria Motor Kft. Talajszondás hőszivattyús rendszer Győr, G88-as gépkocsi tesztállomás: Talajszondás hőszivattyús fűtési primer oldali rendszer teljes körű szakkivitelezése Munka időtartama a rendkívüli időjárási és munkavédelmi körülmények mellett: 3 hét A szondatelepítés hatósági ellenőrzése Veszprémi Bányakapitányság A csarnok hőszükséglete: 70 kw 1 db AermecWRL400 XH típusú hőszivattyú 12 db 100 m mély GEOWARM Φ40x3,7 mm-es szimpla talajszonda Hőfoklépcsők fűtési üzem esetén: 45/35 C

rendszer teljes körű szakkivitelezése Munka időtartama a rendkívüli időjárási és munkavédelmi körülmények mellett: 3 hét A

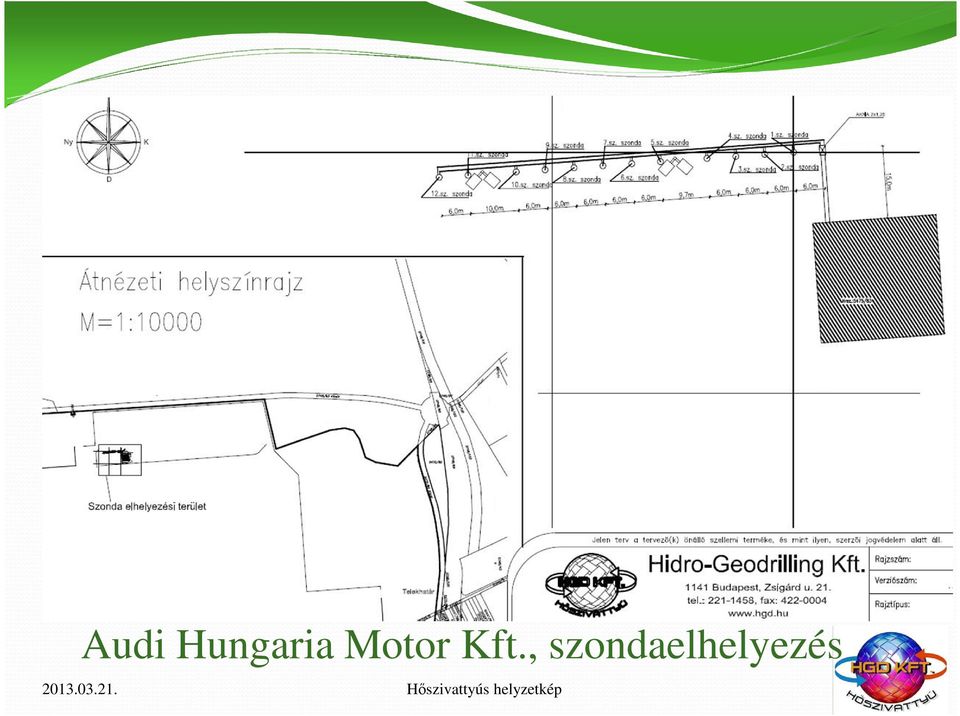

11 Audi Hungaria Motor Kft., szondaelhelyezés

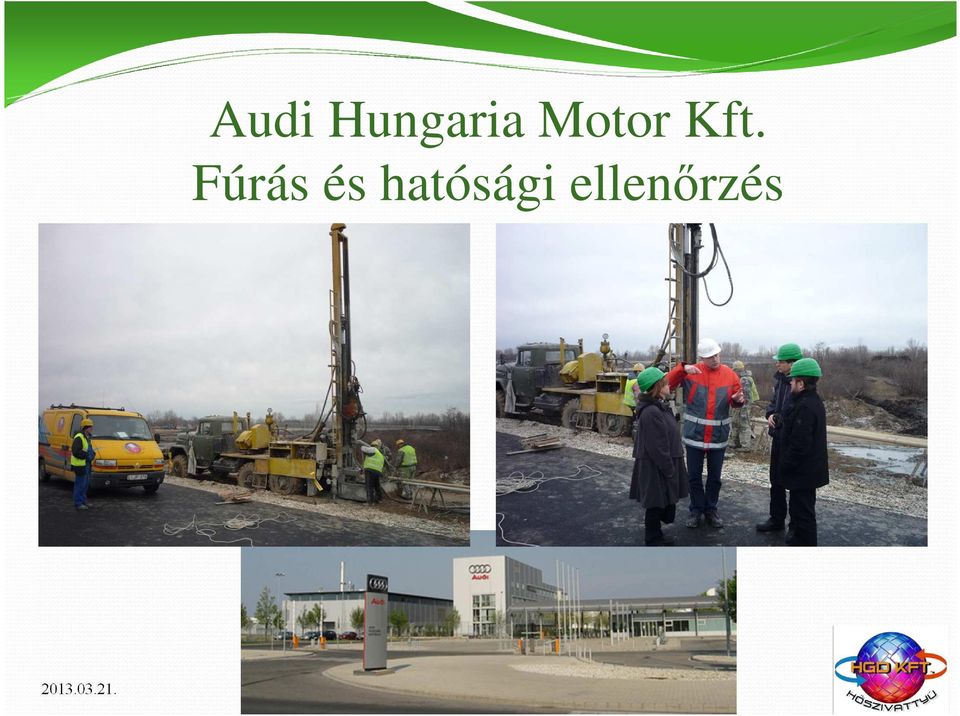

12 Audi Hungaria Motor Kft. Fúrás és hatósági ellenőrzés

13 Energiatakarékos társasház Zuglóban 10 lakás (9 lakott, 1 üres) ~1000 m 2 fűtött-hűtött alapterület 11kW fűtési igény 22kW (2x11kW) használati melegvíz 30m 2 napkollektor központi HMV termelésre Talajszondás hőszivattyús rendszer: szimpla Ø40 mm-es szonda, 440 m Próbaszonda és Thermal Response Test Klasszikus (bentonit-cement) és termikusan javított tömedékelő-anyag összehasonlítása a tesztek során: 10% eltérés Napelemes kiegészítés tervezve 2013 a várható kb kwh a lift, a világítás és az útfűtés ellátására Vezérlés: külső perifériáról is, internet, okostelefon Monitoring rendszer: a napenergia-hasznosítás és a hőszivattyú (fűtés-hűtés) lakásonkénti mérésére

(bentonit-cement) és termikusan javított tömedékelő-anyag összehasonlítása a tesztek során: 10% eltérés Napelemes kiegészítés tervezve 2013 a várható kb.

14 Monitoring eredmények I. Téli hőszivattyús fűtés Hőszivattyú + szivattyú fogyasztás: 5 500kWh x 32 Ft/kW = Ft Fűtési hőmennyiség: kwh SPF: 4,4 Várható éves hőszivattyús villamos energia-fogyasztás: kwh Tájolás DK-DNY DNY-ÉNY ÉK-ÉNY Terület (m 2 ) Hőfok ( C) (21) Lakók száma(fő) Fogyasztás (kw) Költség (Ft)

Fűtési hőmennyiség: 26 840 kwh SPF: 4,4 Várható éves hőszivattyús villamos energia-fogyasztás:

15 Monitoring eredmények II. Napenergia+hőszivattyú melegvízre Napkollektor: 30 m 2, HMV tárolókapacitás: 3000 l, összhőmennyiség-termelés: 7000W/h (ápr.20-okt. 15/100%), 2 db ker. sziv.: 125 W/h Hatékonyság júl szept tél Szivattyú 26kWh/162, 5Ft/hó/ lakás 22kWh/122Ft/ hó/ lakás Szolár Hősziv. HMV költség 71kWh/ 3 550Ft 62 kwh Ft Teljesítmény kwh kwh kwh kwh Ft SPF ,2 Költség Ft

7000W/h (ápr.20-okt. 15/100%), 2 db ker. sziv.: 125 W/h Hatékonyság 2012. júl. 2012. szept.

16 Futura Hőszivattyús fűtéshűtés

17 Futura Interaktív Természettudományi Bemutató Központ Egykori mosoni gabonaraktár turisztikai hasznosítása Beruházás összértéke 1,5 milliárd forint: 15% a pályázó önkormányzat 85% támogatás 250kW fűtés 200kW hűtés Várható elkészülés: 2012

Beruházás összértéke 1,5 milliárd forint: 15% a pályázó

18 Futura Vízkútpáros hőszivattyús rendszer 2 termelőkút (15m) 2 nyeletőkút (15m) 15-15m 3 /h 4 monitoring kút Vízszint-változás Hőmérsékletváltozás Vezetőképességváltozás

19 Vízkutas hőszivattyús rendszer működési tapasztalatai Coca-Cola, Zalaszentgrót Vízhőmérséklet: 33 C CO 2 elnyeletéshőmérséklete: 18 C A törvényi előírásoknak megfelelően a kitermelt víz hőjének felhasználása után a vizet vissza kell sajtolni 2002 A palackozó üzem indulásakor az ásványvízkútnál elhelyezett hőszivattyút használtuk, a következő paraméterekkel: Primer oldali hőmérséklet: 33 C Szekunder oldali hőmérséklet: 18 C Tömegáram: 30 m 3 /h A kinyert hőenergiát átadtuk a szomszédos termálfürdőnek Tömegáram: 50 m3/h-ra nő Szükségesek nagyobb teljesítményű hőszivattyúk Cél: termékvíz és technológiai berendezések hűtése Cél: További teljesítménynövelés az üzem fűtő és a hűtő energia hasznosítására. A nyári időszakban a fölösleges hőenergiát továbbra is át lehet adni a termálfürdőnek. A telepített hőszivattyú főbb paraméterei: Tömegáram: 100 m 3 /h 3 db, a telepített 2 új, és a meglévő hőszivattyú összes teljesítménye Összteljesítmény: 1,2 MW/h.

Szekunder oldali hőmérséklet: 18 C Tömegáram: 30 m 3 /h A kinyert hőenergiát átadtuk a szomszédos termálfürdőnek.

20 Hideg-melegenergia felhasználások Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Üzemi melegenergia Üzemi hidegenergia Strand melegenergia

21 Hőszivattyú használatával kiváltott földgáz mennyiség Hőszivattyú használatával elért CO 2 kibocsátás csökkentés

22 Alapadatok: Útfűtés hőszivattyúval I. Feladat: hó-és jégmentesítés a gépkocsi nyomtáv 40 cm szélességű temperálásával Összes felület: 320 m 2 85 kw + biztonsági túlméretezés = 125 kw Sávméret: 40 cm Rétegrend Hőfokszint: 40/35 C Automatika (útfelület és léghőmérséklet mérés)

23 Útfűtés hőszivattyúval - Szondaelhelyezés

24 Útfűtés hőszivattyúval II. Tervezés: burkolatfűtés hőszivattyús rendszerrel Primer oldal: 20 db 100 m mélységű Ø40x3,7 mm-es talajszonda Szekunder oldal: Felületfűtés tervezés: fűtőkörök REHAU RAUWAY FLEX térhálósított PE-Xa polietilén műanyagcső (32x2,9 mm) Hőszivattyú választás: a hőszivattyú teljesítménye 125 kw, a tervezés során rögzített 40/35 C hőfoklépcsők mellett (Aermec WRL550X) Beruházási és üzemköltség elemzés Nyári hűtés: az aszfalt szempontjából és egyúttal a talajszondák hőenergiával való feltöltése, regenerálása

25 Útfűtés hőszivattyúval - Burkolatfűtés

26 Útfűtés hőszivattyúval Gépház alaprajz

27 Következtetések Reális alternatíva a hőszivattyús fűtés-hűtés, különösen hulladékenergia hasznosításával. EU szintű hőszivattyús innováció az elmúlt 2-3 évben. Hatékonyságnövekedés, gazdaságosság és fenntarthatóság nő, a megtérülési idők csökkennek. A hőszivattyús műszaki fejlődés intenzitása megelőzte az energia-, környezetvédelmi és gazdaságpolitikai szemléletváltozást.

28 HGD Geotermikus Energiát Hasznosító Kft. : 1141 Bp., Zsigárd u. 21. Székhely: 1141 Bp.;Zsigárd utca 21 : (36-1) ; Fax :(36-1) adam@hgd.hu; Köszönöm a figyelmet!
