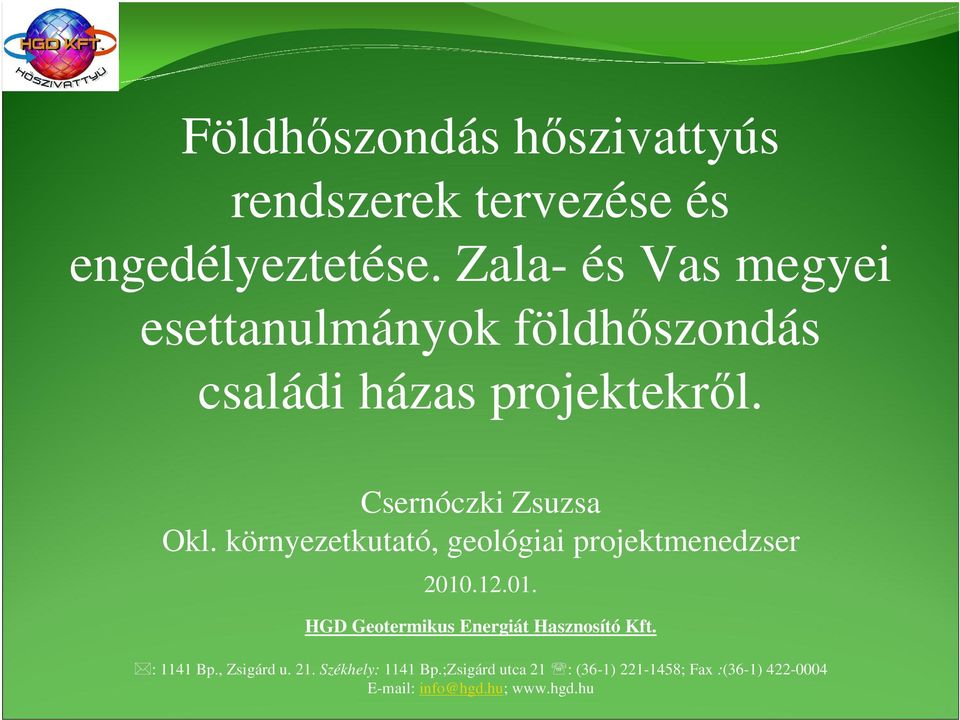

1 Földhőszondás hőszivattyús rendszerek tervezése és engedélyeztetése. Zala- és Vas megyei esettanulmányok földhőszondás családi házas projektekről. Csernóczki Zsuzsa Okl. környezetkutató, geológiai projektmenedzser HGD Geotermikus Energiát Hasznosító Kft. : 1141 Bp., Zsigárd u. 21. Székhely: 1141 Bp.;Zsigárd utca 21 : (36-1) ; Fax :(36-1) info@hgd.hu;

2 Tartalom Hőnyerési módok Választás az alternatívák közül Földhőszondás hőszivattyús rendszerek tervezése Szondateszt Méretezés Engedélyezés Projektpéldák

3 Hőnyerési módok Zárt rendszerek (vízkivétel nélkül) függőleges földhőszondák (szimpla, dupla, tripla) energia cölöp horizontális Nyitott (vízkivétellel járó) rendszerek vízkút termál elfolyó víz/hulladékvíz Épületszerkezeti hőnyerők

cölöp horizontális Nyitott (vízkivétellel járó)

4 HŐSZIVATTYÚ HASZNOSÍTÁSI RENDSZEREK

5 Választás az alternatívák közül Megrendelői igények: hőszükséglet és egyéb szempontok Ellátandó funkciók: fűtés, hűtés, hmv, medence stb. Földtani és vízföldtani adottságok Területi adottságok (domborzat, beépítettség, területi besorolás) Gazdaságosság, költséghatékonyság, optimalizálás

Földtani és vízföldtani adottságok Területi adottságok (domborzat,

6 Földhőszondás hőszivattyús rendszerek tervezése I. Hőszükséglet számítás Geológiai helyi információk (ELGI, VITUKI, MÁFI) Hatósági egyeztetés (már meglévő rendszerek tapasztalatai) Hőnyerési mód megválasztása családi ház nagy rendszer helyi kutatás szondateszt modellezés F/H/HMV igény alapján hőigény éves, havi lefutása csúcsigény lefutások éves F/H/HMV igény (kwh, GJ/év) Hőszivattyú kiválasztása Primer oldali gépész tervezés (hidraulikai méretezés)

rendszerek tapasztalatai) Hőnyerési mód megválasztása családi ház nagy rendszer helyi kutatás szondateszt

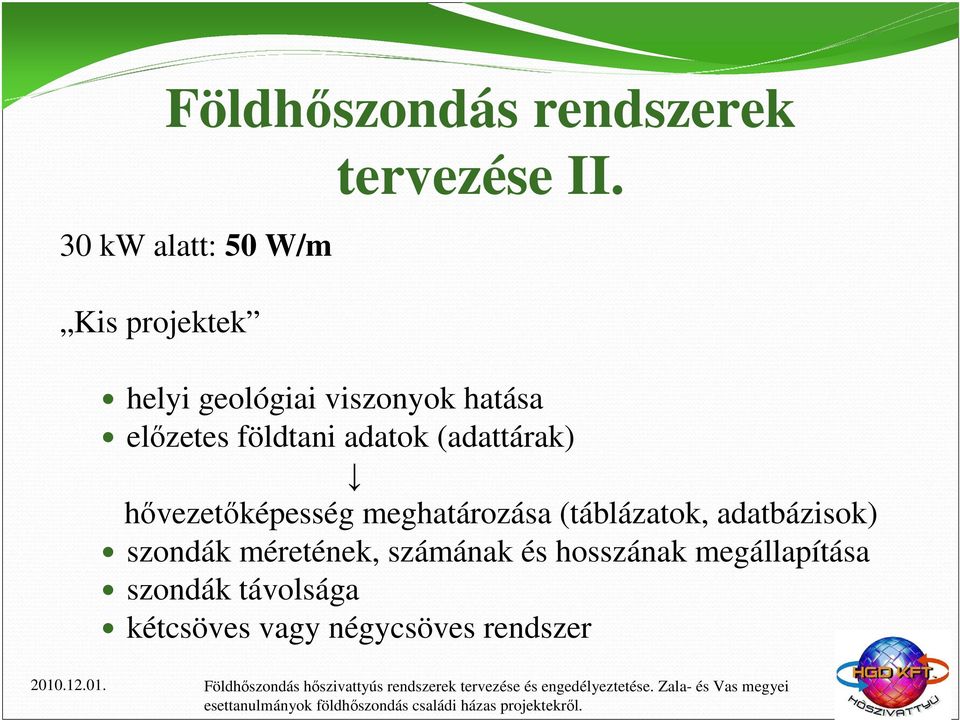

7 30 kw alatt: 50 W/m Kis projektek Földhőszondás rendszerek tervezése II. helyi geológiai viszonyok hatása előzetes földtani adatok (adattárak) hővezetőképesség meghatározása (táblázatok, adatbázisok) szondák méretének, számának és hosszának megállapítása szondák távolsága kétcsöves vagy négycsöves rendszer

hővezetőképesség meghatározása (táblázatok, adatbázisok) szondák méretének,

8 A földhőszondák lehetséges fajlagos hőelvonási teljesítményei (függőleges szondákra)

9 Földhőszondás rendszerek tervezése III. Nagy rendszerek : 30 kw felett helyi geológiai viszonyok hatása előzetes földtani adatok (adattárak) helyszínen kutatófúrás, próbafúrás - geofizikai vizsgálat hővezetőképesség meghatározása táblázatok, adatbázisok kőzetmintán labor mérés szondateszt/hőelnyeletési teszt (Thermal Response Test) méretezés szoftver segítségével szondák méretének, számának és hosszának megállapítása szondák távolságának meghatározása kétcsöves vagy négycsöves rendszer

kutatófúrás, próbafúrás - geofizikai vizsgálat hővezetőképesség meghatározása táblázatok, adatbázisok kőzetmintán labor

10 Szondarendszer méretezése Próbaszonda letöltése és tömedékelés 3-5 nap állás után in situ hőmérséklet mérése Szondatesztelő berendezés összeállítása órás szabvány szerinti szondateszt elvégzése Geologik software segítségével mérési eredmények kiértékelése Cél: hővezető-képesség megállapítása EED méretező software alkalmazása a fenti mérési adatok használatával Eredmény: optimális szondaszám, talpmélység és elrendezés

software segítségével mérési eredmények kiértékelése Cél: hővezető-képesség megállapítása EED méretező

11 Szondateszt (Thermal Response Test) VDI kW felett ajánlott a helyszíni kutatófúrás, szondateszt: hővezetőképesség (λ) meghatározására leggyakrabban használt módszer átlag hővezetőképesség értéket ad a szelvény teljes hosszára mérés ideje: általában óra Elve: tartályban fűtött víz kerül keringtetésre a földhőszondában. Regisztrálás: lemenő ág hőmérséklete, visszatérő ág hőmérséklete, fűtési teljesítmény, külső hőmérséklet; turbulens áramlás fenntartása fontos a mérés során, ha lamináris áramlás jön létre figyelembe kell venni a számításkor

óra Elve: tartályban fűtött víz kerül keringtetésre a földhőszondában.

12 SZONDATESZT HŐELNYETÉS TESZT Szondateszt 30kW felett, VDI nek megfelelően Eredmény Hővezető-képesség (W/mK)

13 Szondamező méretezése Vertikális rendszerek modellezése: Earth Energy Designer Input adatok: Alaptulajdonságok: hővez.kép., menny. hőkap., talajfelszín hőm., geotermikus hőfluxus Furat és hőcserélő: szondatípus, elrendezés, mélység, távolság, furatátmérő Hőhordozó folyadék: hővez.kép., spec. hőkap., sűrűség, viszkozitás, fagyáspont Alapterhelés: SPF, éves és havi bontásban MWh Csúcsterhelés: havi bontásban Szimulációs periódus Költségszámítás

, geotermikus hőfluxus Furat és hőcserélő: szondatípus, elrendezés, mélység, távolság, furatátmérő Hőhordozó

14 Szondamező méretezése eredmények grafikonon

15 Engedélyezési eljárások szondás rendszerekre Zárt földhőszondás rendszer Bányakapitánysági engedély Az elvi építési Létesítési Használatbavételi A fennmaradási Engedélytől eltérés, az engedély módosítása Problémák: hosszú átfutási idő sok hatóság adatbázis hiánya 96/2005. (XI. 4.) GKM rendelet

fennmaradási Engedélytől eltérés, az engedély módosítása Problémák:

16 A LE kérelemnek tartalmaznia kell: az építtető megnevezését (nevét), székhelyét (címét), aláírását a létesítmény helyét, rendeltetését az építési tevékenységgel és a létesítmény biztonsági övezetével érintett ingatlanok helyrajzi számát, tulajdonosának nevét és címét az adott kérelemmel összefüggő korábbi építésügyi hatósági eljárásokra való hivatkozást az adott engedélykérelemnek e rendeletben előírt mellékleteit, illetve ezek külön íven történő felsorolását műszaki tervdokumentáció benyújtásának kötelezettsége esetén a tervező nevét, címét, tervezői jogosultsága megjelölését az építés elvégzésének tervezett időtartamát (szondánként általában 1-2 nap) ha a tervezett létesítményt védett természeti területen vagy védett épített környezetben, illetve kulturális örökségi elemet érintően kívánják elhelyezni, a külön jogszabályban előírt hatósági engedélyt ha a tervezett létesítmény termőföld időleges vagy végleges igénybevételével jár, az engedélyezési kérelemhez mellékelni kell a földhivatal más célú hasznosítást engedélyező határozatát a külön jogszabályban meghatározott mértékű eljárási díj befizetésének igazolását.

előírt mellékleteit, illetve ezek külön íven történő felsorolását műszaki tervdokumentáció benyújtásának kötelezettsége esetén a tervező nevét, címét, tervezői jogosultsága megjelölését az építés

17 A HVE kérelemhez mellékelni kell: a létesítmény megnevezését, helyét, helyrajzi számát az építési engedély számát és keltét az engedélyező megnevezésével az üzemeltető megnevezését és címét a főbb műszaki-biztonsági jellemzőket az építési napló részét képező, a felelős műszaki vezető jogszabályban meghatározott nyilatkozatát arról, hogy az építési munkát a végrehajtható építési engedélynek, a hozzá tartozó jóváhagyott engedélyezési tervdokumentációnak, valamint a külön jogszabályban előírt kivitelezési (megvalósítási) tervnek megfelelően, az építési tevékenységre vonatkozó szakmai, minőségi és biztonsági előírások, valamint az építési engedélyben meghatározott egyéb feltételek megtartásával szakszerűen végezték, és a létesítmény rendeltetésszerű és biztonságos használatra alkalmas ha az építési munkát a végrehajtható építési engedélytől, valamint a jóváhagyott tervdokumentációtól eltérően végezték, az építési munka felelős műszaki vezetőjének eltérést ismertető nyilatkozatát, valamint szükség szerint a megvalósult állapotot tükröző állapottervet, az érintett közmű-üzemeltetők nyilatkozatát szükség szerint a létesítmény rendeltetésszerű használatra való alkalmasságát és biztonságos használhatóságát igazoló szakvéleményeket, vizsgálati és mérési bizonylatokat, jelentést az esetleges próbaüzem tapasztalatairól.

hozzá tartozó jóváhagyott engedélyezési tervdokumentációnak, valamint a külön jogszabályban előírt kivitelezési (megvalósítási) tervnek megfelelően, az építési tevékenységre vonatkozó szakmai,

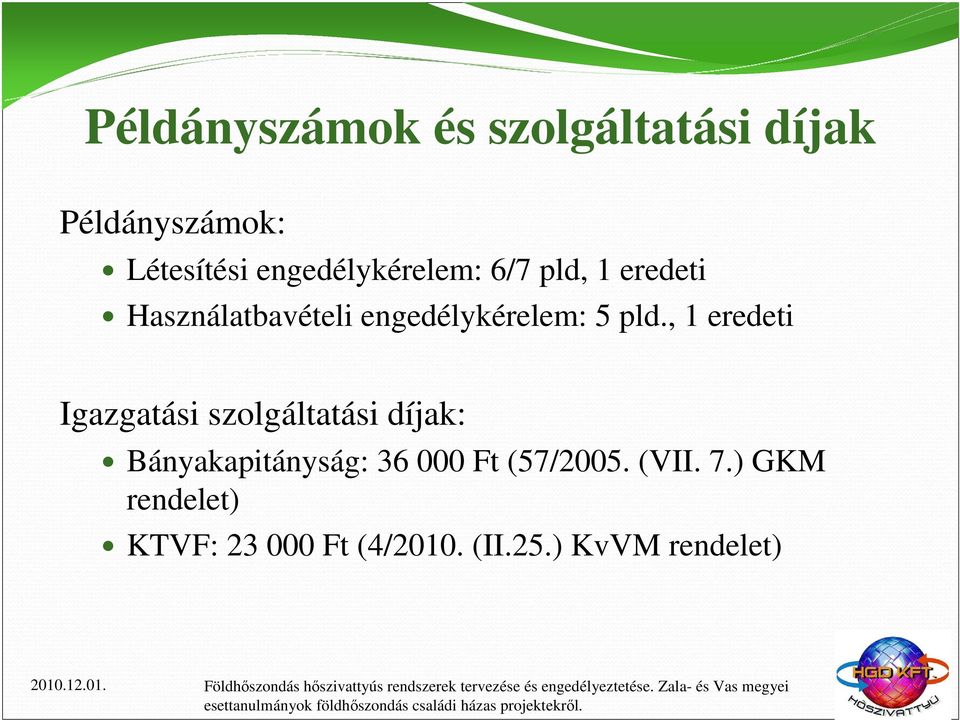

18 Példányszámok és szolgáltatási díjak Példányszámok: Létesítési engedélykérelem: 6/7 pld, 1 eredeti Használatbavételi engedélykérelem: 5 pld., 1 eredeti Igazgatási szolgáltatási díjak: Bányakapitányság: Ft (57/2005. (VII. 7.) GKM rendelet) KTVF: Ft (4/2010. (II.25.) KvVM rendelet)

pld., 1 eredeti Igazgatási szolgáltatási díjak: Bányakapitányság: 36 000

19 A geotermiát érintő jogszabályváltozások: a bányászatról szóló évi XLVIII. törvény módosítása Bt. 22/B. szerint: m között vízkivétellel járó hasznosítás vízjogi engedély alapján m között vízkivétellel NEM járó kinyerést és hasznosítást a bányafelügyeletnél kell engedélyeztetni a 96/2005. (XI. 4.) GKM Rend. alapján. Bányajáradékot 30 o C alatt továbbra sem kell fizetni!

szerint: 20 2500 m között vízkivétellel járó hasznosítás vízjogi engedély alapján.

20 Dunántúli projektpéldák Dr Müllner Gyula Galács Gábor M7 Autópálya Bábás Csaba Annus Tóth Balázs Tax Ferenc Lidl Tonwever Ágnes Krupla Bertalan Mozsgó Pázmánd Szekér Szentgotthárd Velence Szombathely Pápa Győr Szentgotthárd Csopak 14 kw 9 kw 14 kw 11 kw 9 kw 11 kw 9 kw F 150 kw / H 100 kw 11 kw 11 kw

Mozsgó Pázmánd Szekér Szentgotthárd Velence Szombathely Pápa Győr

21 Szombathely, Homok u. Családi ház: 11 kw Projektpéldák I. Geotermikus hőszivattyú 1 db 2 db 100 m vertikális földszonda 7 m távolság

22 Projektpéldák II. Szentgotthárd, Szent Erzsébet u. Családi ház: 11 kw Geotermikus hőszivattyú 1 db 2 db 100 m vertikális földszonda 7 m távolság

23 Projektpéldák III. Szentgotthárd, Zrínyi Miklós u. Családi ház: 11 kw Geotermikus hőszivattyú 1 db 2 db 100 m vertikális földszonda 7 m távolság

24 HGD Geotermikus Energiát Hasznosító Kft. : 1141 Bp., Zsigárd u. 21. Székhely: 1141 Bp.;Zsigárd utca 21 : (36-1) ; Fax :(36-1) info@hgd.hu; Köszönöm a figyelmet!
