1 Fodor Zoltán MÉGSZ Geotermikus Hőszivattyús Tagozat Elnöke

2 A hőszivattyús rendszer elemei A hőszivattyús rendszer elemei Hőszivattyú Hőnyerési rendszer Hőközponti elemek Belső hőleadók Szabályzás A MÉGSZ geotermikus hőszivattyús szakosztálya,segítve a hatékony hőszivattyús rendszerek szélesebb körű terjedését,- amely a jelentős CO 2 kibocsájtás csökkentés lehetősége miatt mindannyiunk közös érdeke tól kezdődően cikksorozatot indított. A cikksorozatban elsődlegesen a gyakorló szakembereknek kívántunk egy rendszerezett ismeretet nyújtani arra vonatkozóan,hogy milyen szempontok figyelembe vételével lehet tervet készíteni egy projektre,amelyben egy hatékony,ár/érték arányban kedvező hőszivattyús rendszert kívánnak alkalmazni. (Előadásom kiegészítéseként e cikkeket figyelembe ajánlom)

3 A hőszivattyús rendszer elemei A hőszivattyú kiválasztás szempontjai A számított, maximális fűtési-hűtési teljesítmény igény Az alkalmazni kívánt hőfokszint Az ellátandó funkciók A HMV előállítás A hőszivattyú szabályzása Hőközponti elemek Puffertároló(egyedi,kaszkád) kiválasztás,bekötés HMV Tároló Hőcserélők(szimultán rendszer) Cirkulációs szivattyúk Kiegészítő fűtés

4 A hőszivattyús rendszer elemei Belső hőleadók Sugárzó Konvekciós Kombinált Hatékonyság szempontjából célszerű kombinált rendszernél is az egy hőfokszintre történő tervezés! Szabályzás Hőszivattyú külső höm.történő szabályozása A belső hőleadó rendszer szabályozása Az összhang megteremtése Cél: a legmagasabb SCOP értékű, technikailag legegyszerűbb,ár/érték arányban legkedvezőbb rendszer tervezése!

5 A zárt rendszerű hőnyerési mód tervezésének elmélete Q H = Az épület számított hővesztesége /kw/ A monoenergetikus üzemmód Általános rendszer konfiguráció esetén a hszivattyú fűtési teljesítményét az épület maximális hőszükségletének kb %-ára (az EN szabvány szerint) célszerű méretezni.

6 A zárt rendszerű hőnyerési mód tervezésének elmélete COP H = a kiválasztott hőszivattyú T min hőmérsékletéhez tartozó érték T min =ELT A tervezett legalacsonyabb hőszivattyúba bemenő folyadék hőmérséklete [K]. A T min hőmérsékletet a szondatervezést végző mérnök adja meg, az évi SPF érték, valamint a szükséges furatszámok figyelembe vételével. A T min. hőm.tartozó fűtési előremenő hőm.függvényében a COP H meghatározható R p =szonda hővezetési ellenállása(mk/w) R s =kollektorokat,szondákat körülvevő talajmező hővezetési ellenállása (mk/w)

7 A zárt rendszerű hőnyerési mód tervezésének elmélete F H = A hőszivattyú futási százaléka T L =az adott terület geotermikus gradienséből következő átlagos talaj hőmérséklet.

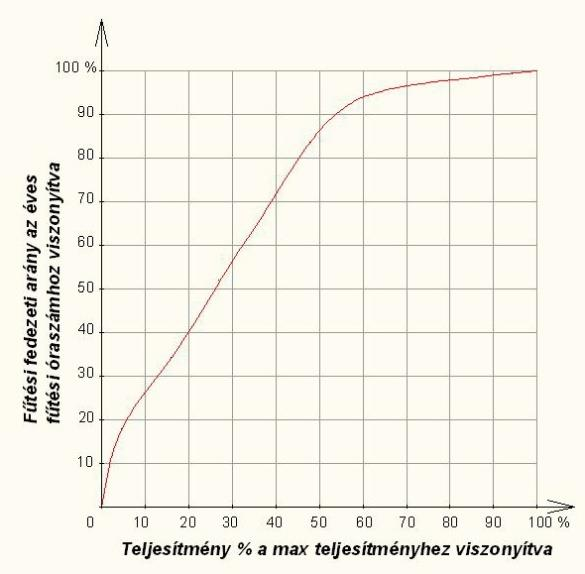

8 A zárt rendszerű hőnyerési mód tervezésének elmélete

9 A hosszútávú termikus hatáselemzés A hosszútávú (25év) termikus hatás elemzése azt hivatott megvizsgálni, hogy az adott éghajlati és geológiai viszonyok között telepített zárt szondás rendszer a tervezett hőtechnikai igényeket folyamatosan, akár 25 év folyamatos üzem után is ki tudja-e elégíteni,vagy a szondák környezetében olyan mértékű tartós hőfokcsökkenés áll be,amely a hőszivattyúk üzemét lehetetlenné teszi. Ebben az esetben ugyanis huzamosabb-akár több fűtési szezon pihentetés is szükséges lehet a szonda körüli talaj teljes regenerálódására.

10 A hosszútávú termikus hatáselemzés A P. Eskilson képlete, amelyet az IGSHPA szoftvereiben alkalmaz. Q= Óránkénti nettó hőáram,(w)- amelynek meghatározása :

11 A zárt szondás és kollektoros hőszivattyús rendszerek tervezésének gyakorlata A hozzáértő tervezés egyik alapvető kritériuma az elfogadható pontosságú méretezés A tervezési feladatra alkalmas szoftverek ezen elméleti alapokra épülnek. Az alábbiakban egy ilyen szoftver (IGSHPA)alkalmazását mutatom be,egy projekt szondatervezését végigkövetve. A bemutatott GLD design /az IGSHPA által ajánlott/ program alkalmas a horizontális kollektoros,a vertikális szondás és tószondás,zárt rendszerek méretezésére. A tervezés I.lépése: Zone Manager adatbázisába kitöltése

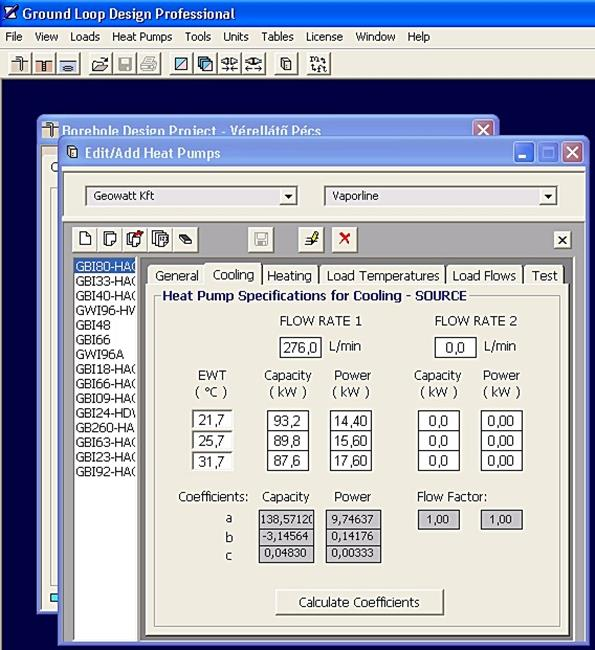

12 Paraméterezés Hőszivattyú típus és a hűtési paraméterek felvitele

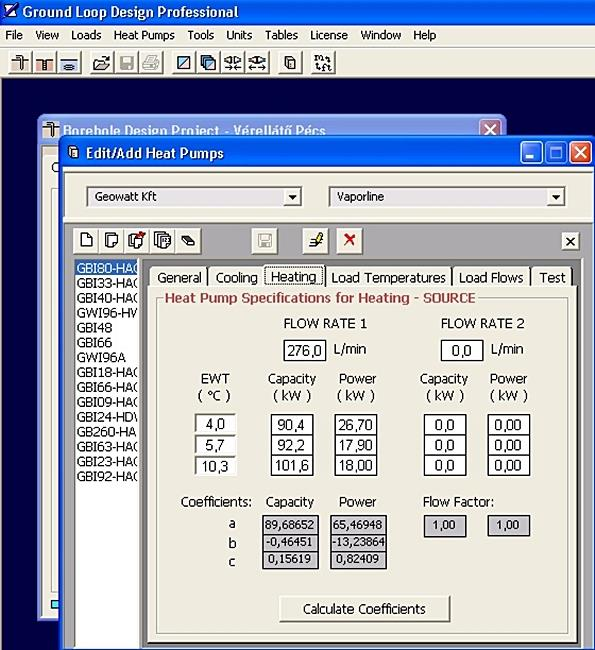

13 Paraméterezés Hőszivattyú fűtési paraméterek

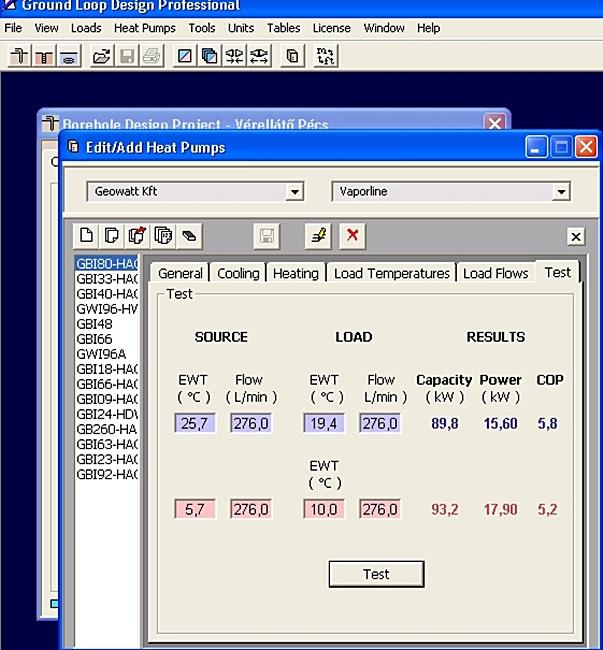

14 Paraméter teszt

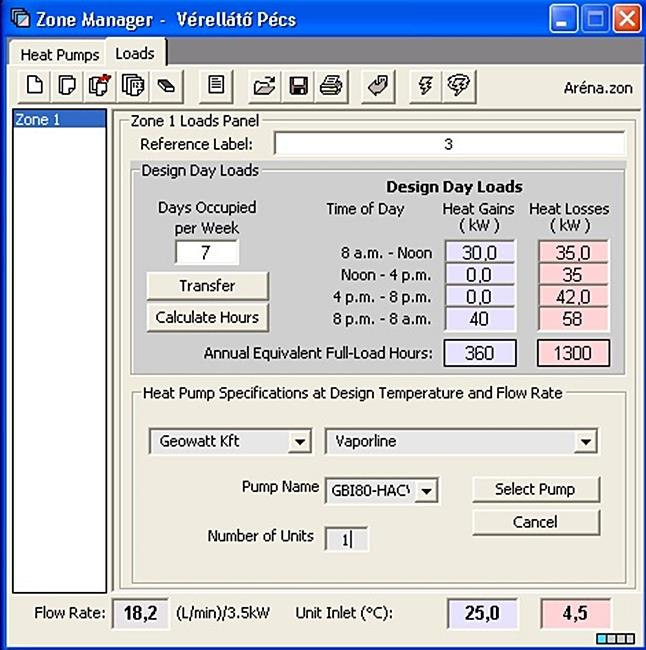

15 Zóna manager

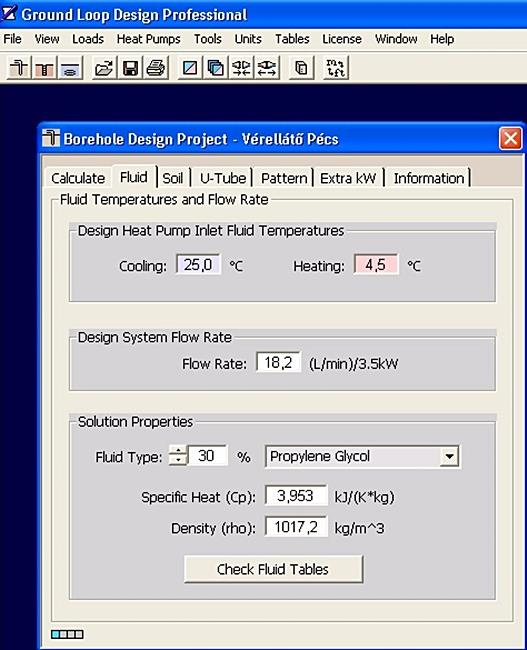

16 Folyadékoldal tervezett paraméterei

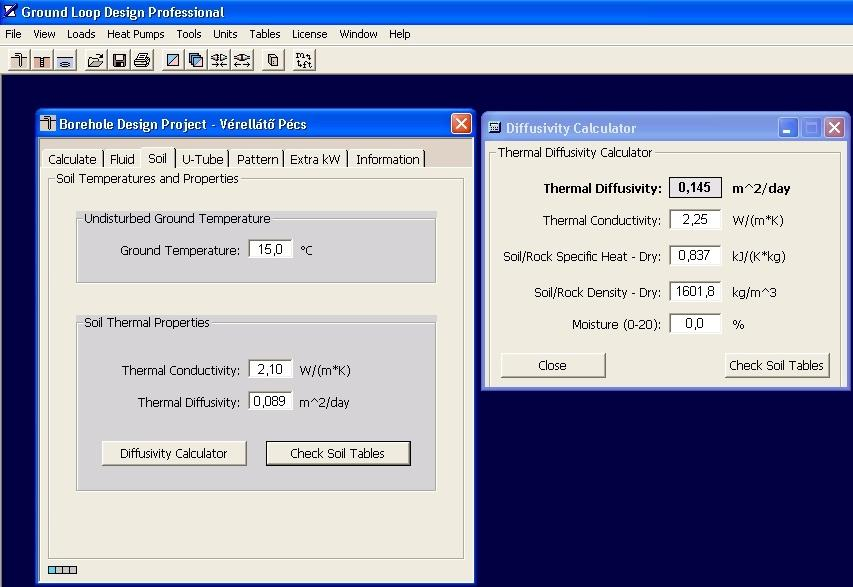

17 Talaj paraméterei

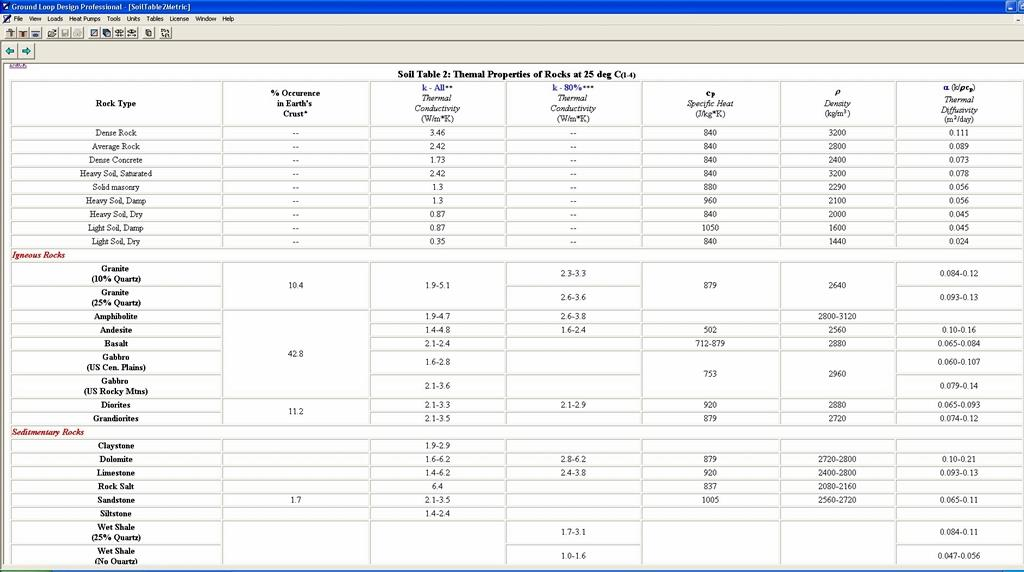

18 Segédletek

19 A földhő szonda paraméterei

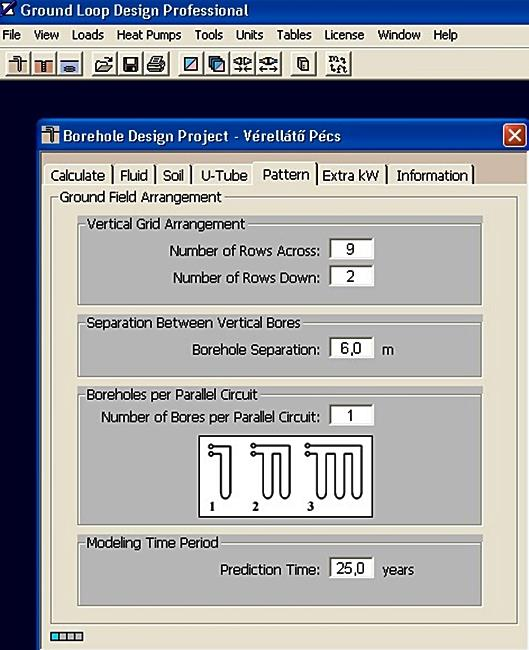

20 A földhő szondák elrendezése

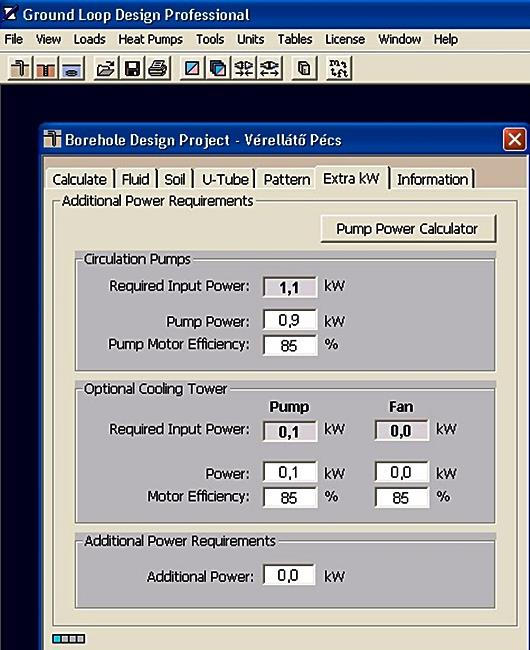

21 A beépített cirk. szivattyú teljesítmények

22 Számítás

23 Eredmény dokumentálás
