1 HKVSZ Szervízkonferencia Balatonszéplak, Hotel Ezüstpart november 4-6. Geotermikus hőszivattyh szivattyúk k telepítése Ádám Béla HGD Kft., ügyvezető

2 Aktuális kihívások 2020-ig az EU direktíva alapján EU Parlament klímacsomag kétévenként nemzeti akciótervek készítése, monitoringozás 20% primer energia megtakarítás 20% megújuló energia alkalmazás 20% károsanyag kibocsátás csökkentés

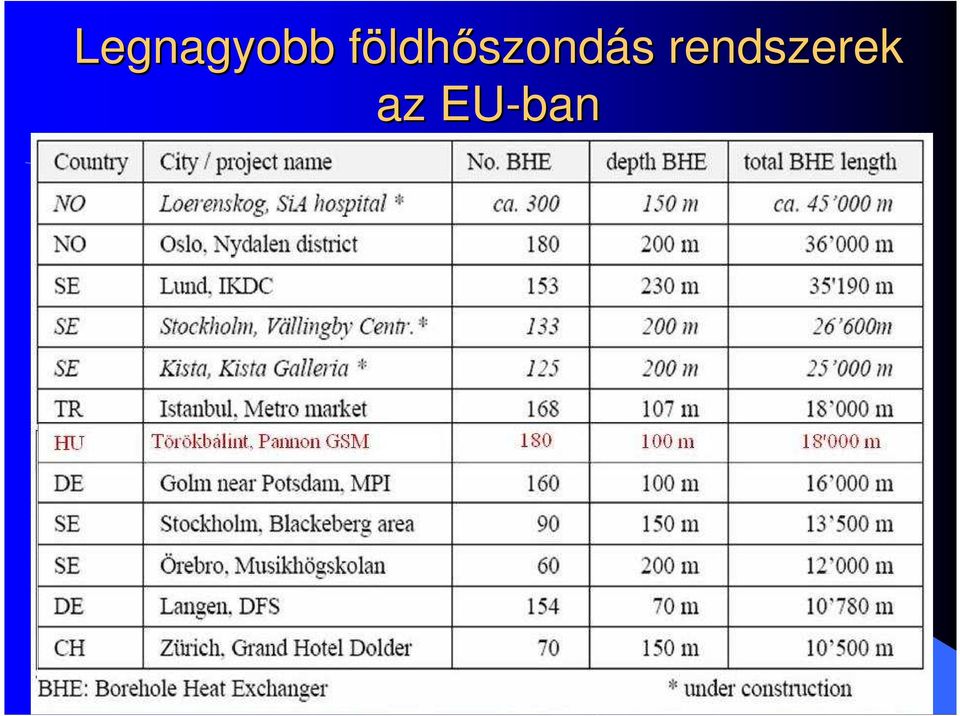

5 Legnagyobb földhf ldhőszondás s rendszerek az EU-ban

7 Az energetikai és s megújul juló energia vállalások 2020-ig

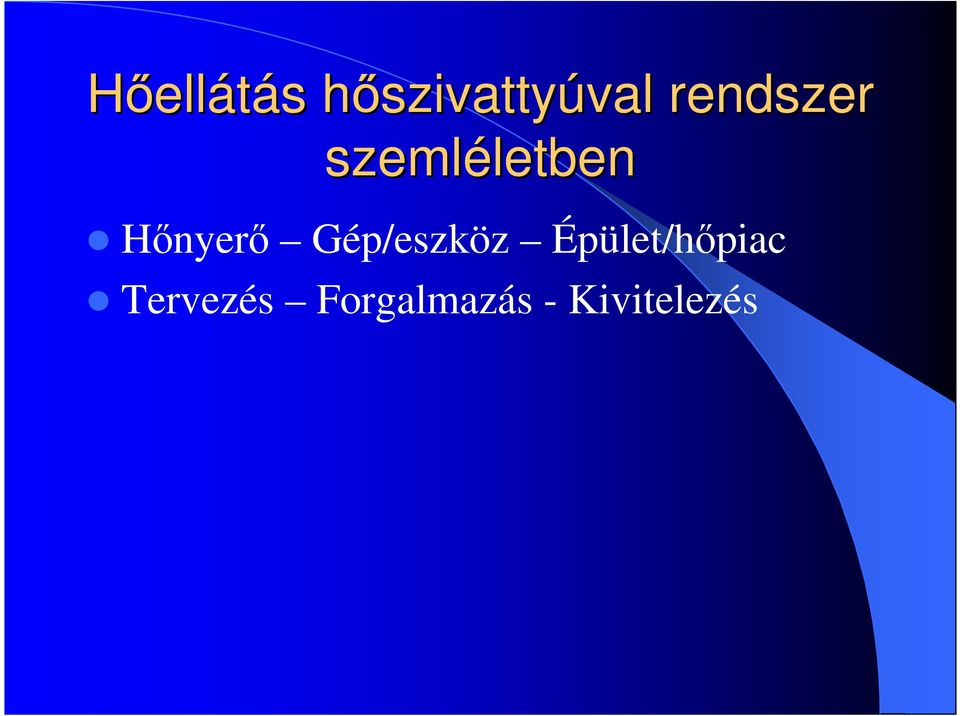

8 Hőellátás hőszivattyúval val rendszer szemléletben letben Hőnyerő Gép/eszköz Épület/hőpiac Tervezés Forgalmazás - Kivitelezés

9 Hőnyerési módok Zárt rendszerek (vízkivétel nélkül) függőleges földhőszondák (szimpla, dupla, tripla) energia cölöp horizontális/vízszintes Nyitott (vízkivétellel járó) rendszerek vízkút felszíni víz termál elfolyó víz/hulladékvíz Levegő Épületszerkezeti hőnyerők

horizontális/vízszintes Nyitott (vízkivétellel járó) rendszerek

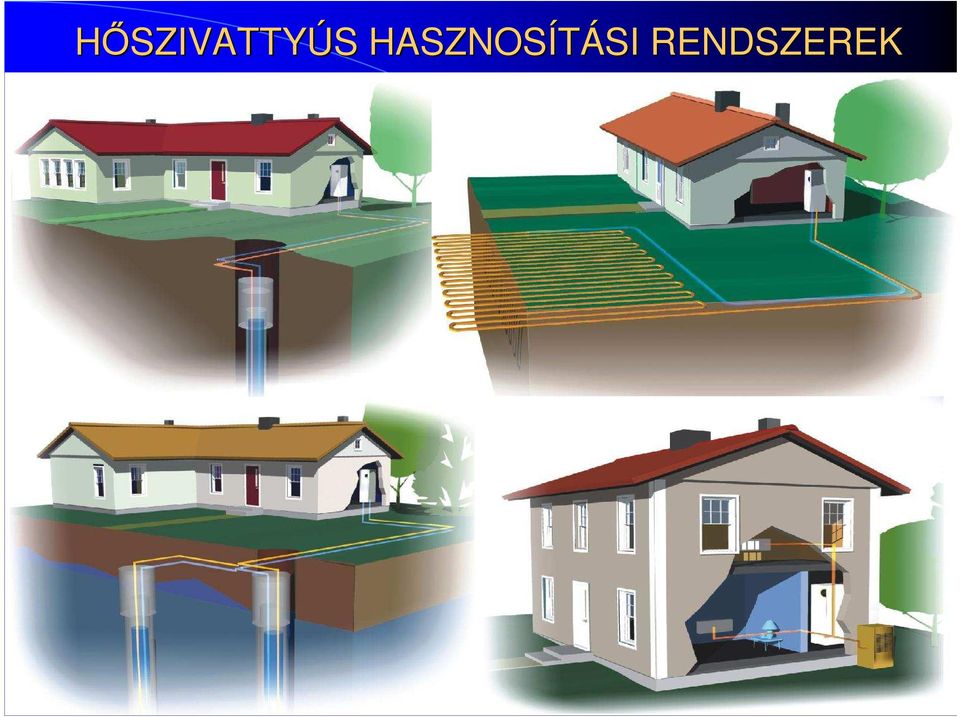

10 HŐSZIVATTYÚS S HASZNOSÍTÁSI SI RENDSZEREK

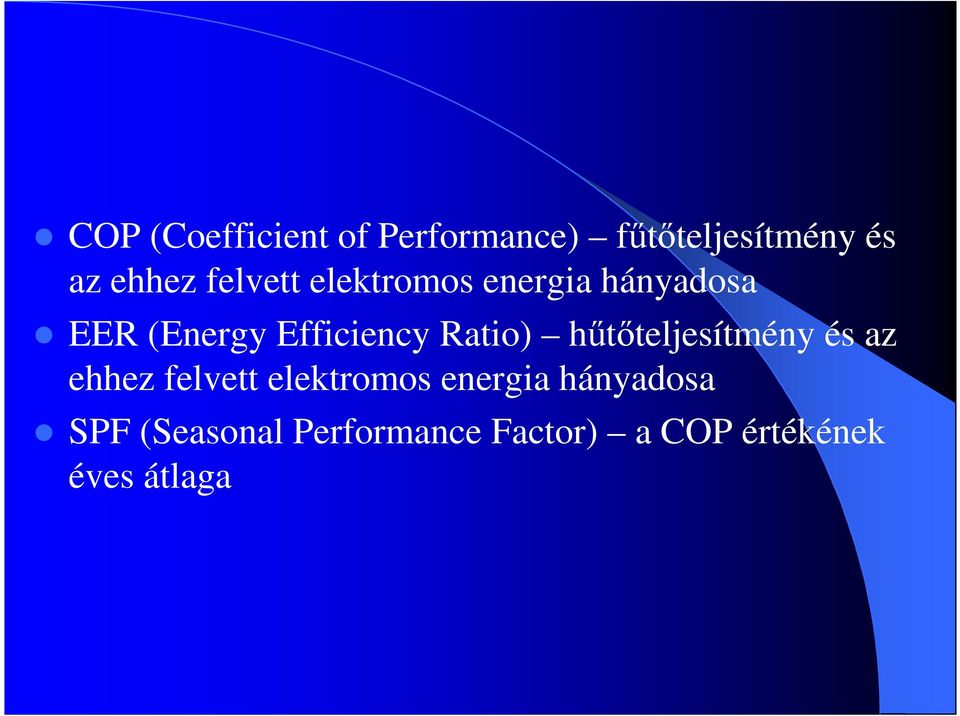

13 COP (Coefficient of Performance) fűtőteljesítmény és az ehhez felvett elektromos energia hányadosa EER (Energy Efficiency Ratio) hűtőteljesítmény és az ehhez felvett elektromos energia hányadosa SPF (Seasonal Performance Factor) a COP értékének éves átlaga

Ratio) hűtőteljesítmény és az ehhez felvett elektromos energia

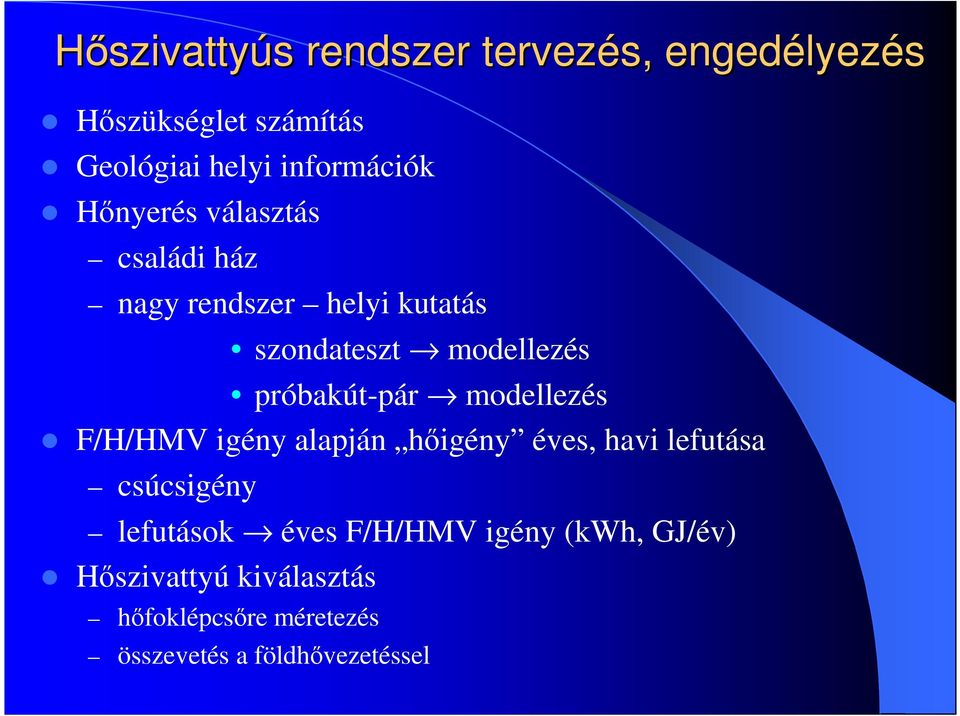

14 Hőszivattyús s rendszer tervezés, engedélyez lyezés Hőszükséglet számítás Geológiai helyi információk Hőnyerés választás családi ház nagy rendszer helyi kutatás szondateszt modellezés próbakút-pár modellezés F/H/HMV igény alapján hőigény éves, havi lefutása csúcsigény lefutások éves F/H/HMV igény (kwh, GJ/év) Hőszivattyú kiválasztás hőfoklépcsőre méretezés összevetés a földhővezetéssel

próbakút-pár modellezés F/H/HMV igény alapján hőigény éves, havi lefutása csúcsigény lefutások

15 Vízszintes talajkollektorok méretezm retezési és elhelyezési szempontjai Ellátandó funkciók: fűtés, hűtés, hmv, medence stb. F/H igények kw-ban, ezek havi lefutása (ellátandó épület funkciója: családi ház, iroda stb.) Rendelkezésre álló terület, lejtésviszonyok Helyi földtani viszonyok Hőszivattyú típusa, keringtető szivattyú

F/H igények kw-ban, ezek havi lefutása (ellátandó épület funkciója: családi ház,

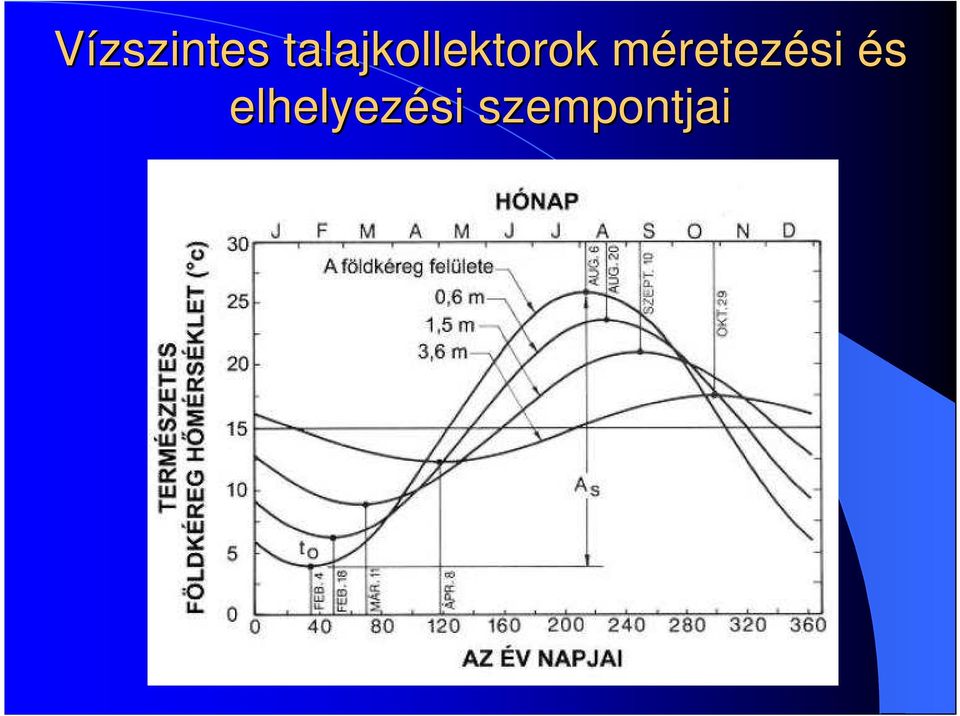

16 Vízszintes talajkollektorok méretezm retezési és elhelyezési szempontjai

17 Vízszintes talajkollektorok méretezm retezési és elhelyezési szempontjai Egycsöves vízszintes elrendezés Párhuzamos vízszintes elrendezés Elnyújtott spirálcsöves elrendezés Kompakt spirálcsöves elrendezés

elrendezés Párhuzamos vízszintes elrendezés

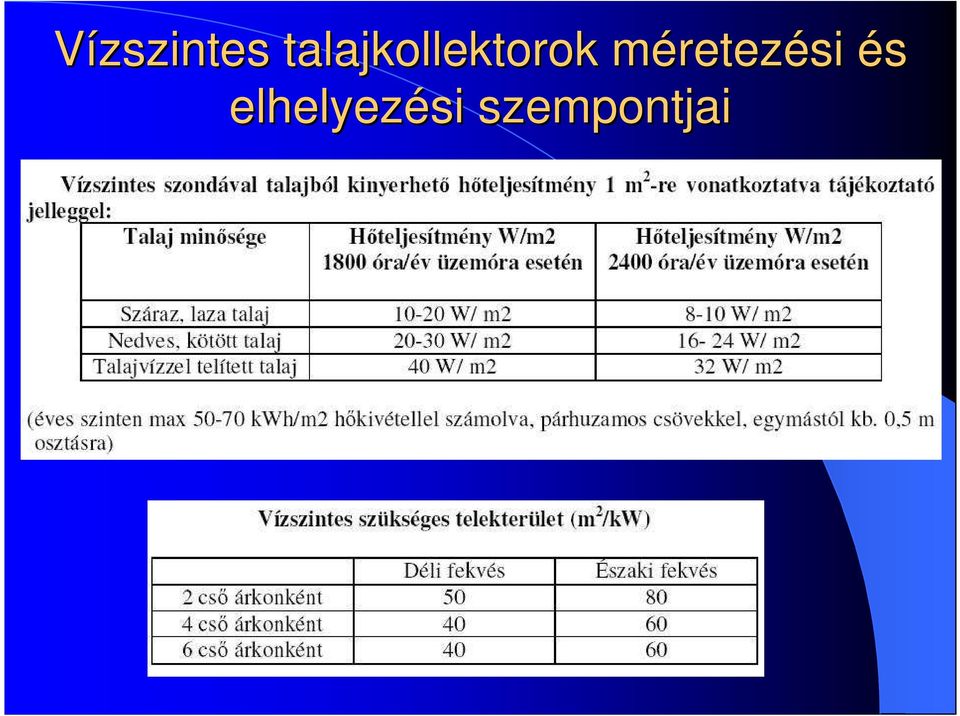

18 Vízszintes talajkollektorok méretezm retezési és elhelyezési szempontjai

19 Vízszintes talajkollektorok méretezm retezési és elhelyezési szempontjai

20 Vízszintes talajkollektorok méretezm retezési és elhelyezési szempontjai Hőelvonás nem lehet káros a növényzetre Épület alá nem célszerű talajkollektorokat telepíteni Talajkollektorok felett nem lehet árnyékot adó növényzet, betonozott/burkolt felület (fontos a leszivárgó csapadékvíz) Előírt távolság betartása Hőközvetítő közeg megfelelő összetétele (glikol stb.) Telepített csőhurkok és a talaj közötti jó hőátadás biztosítása (sziklás talajon homokágy, megfelelő tömörítés) Fagyhatár figyelembe vétele Méretező szoftver (pl.: Ground Loop Design)

csapadékvíz) Előírt távolság betartása Hőközvetítő közeg megfelelő összetétele (glikol stb.

21 Kompakt talajkollektor Viszonylag kis telekterületet igényel Sorba csatlakoztathatók a kollektorok Használt levegő hőcserélő juttatja vissza az energiát a talajba Csak VBX hőcserélővel kiegészített Greenline HT Plus hőszivattyúval használható Kollektorok méretei: 1,5m*2,0m Függőlegesen (árokmélység 3,0m*szélesség 0,5m; árkok távolsága: 3,0m) vagy vízszintesen telepíthető (árokmélység: 1,5-2,0m mély)

22 Kompakt talajkollektor Normál talajviszonyok esetén: - a hőszivattyúnak a teljesítmény %-át kell teljesítenie - a használt levegő melegét mindig visszanyerjük - hőszivattyú teljesítménye*1,5 = kollektorok száma - ha a hőszivattyú nem fedez 100%-ot, akkor ház csúcsigénye*1,5=kollektorok száma VBX hőcserélő nélkül: hőszivattyú teljesítménye*3=kollektorok száma - fűtési teljesítmény: max w/kollektor - hűtési teljesítmény: max w/kollektor

23 Függőleges földhf ldhőszondás s rendszerek

24 Függőleges földhf ldhőszondás s rendszerek Ellátandó funkciók: fűtés, hűtés, hmv, medence stb. F/H igények kw-ban, ezek havi lefutása (ellátandó épület funkciója: családi ház, iroda stb.) Rendelkezésre álló terület, lejtésviszonyok Helyi földtani viszonyok Hőszivattyú típusa

25 Függőleges földhf ldhőszondás s rendszerek Szondák tervezése A jó geotermikus hőszivattyús hatásfok feltétele a primer földhő hasznosítás helyes méretezése Kis projektek (30kW alatt) - -helyi geológiai viszonyok hatása -előzetes földtani adatok (adattárak) Hővezetőképesség meghatározása (táblázatok, adatbázisok) -szondák méretének, számának és hosszának megállapítása -szondák távolsága -kétcsöves vagy négycsöves rendszer

26 A földhf ldhőszondák k lehetséges fajlagos hőelvonh elvonási teljesítm tményei (függ ggőleges szondákra)

29 Függőleges földhf ldhőszondás s rendszerek Nagy rendszerek (30kW felett) -helyi geológiai viszonyok hatása -előzetes földtani adatok (adattárak) -helyszínen kutatófúrás, geofizikai mérés -hővezetőképesség meghatározása: -Táblázatok, adatbázisok -Kőzetmintán labor mérés -Szondateszt/hőelnyeletés teszt -méretezés szoftver segítségével -szondák méretének, számának és hosszának megállapítása -szondák távolsága -kétcsöves vagy négycsöves rendszer

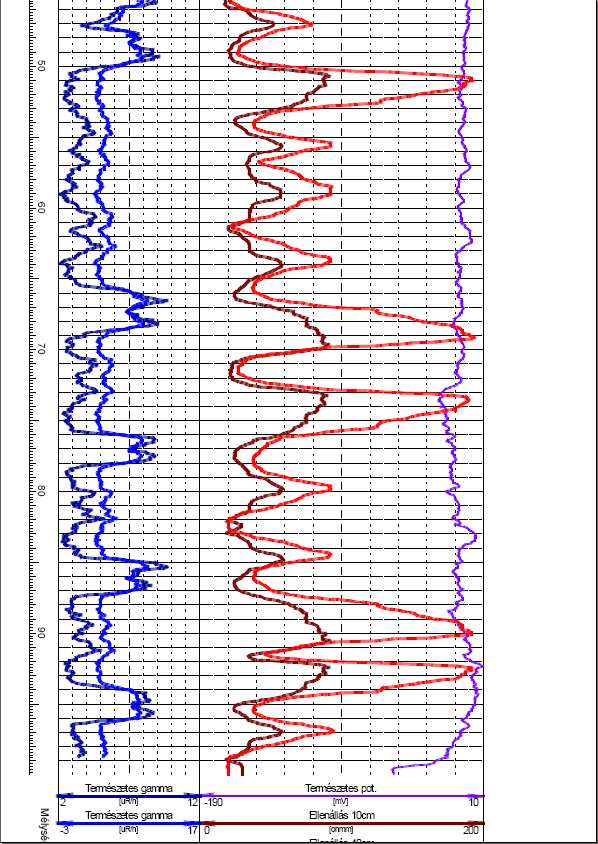

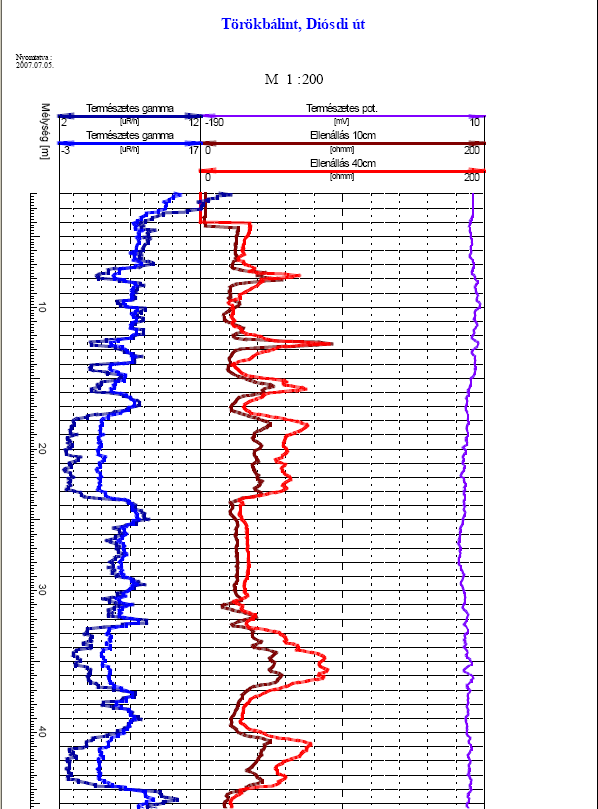

30 Geofizikai mérésm

32 Szondateszt (Thermal Response Test) VDI kW felett ajánlott a helyszíni kutatófúrás, szondateszt -hővezetőképesség (λ) meghatározására leggyakrabban használt módszer -átlag hővezetőképesség értéket ad a szelvény teljes hosszára -mérés ideje: általában óra -elve: tartályban fűtött víz kerül keringtetésre a földhőszondában -regisztrálás: lemenő ág hőmérséklete, visszatérő ág hőmérséklete, fűtési teljesítmény, külső hőmérséklet

33 Szondateszt, Újvidék

34 Méretezés s földhf ldhőszonda mezőre EED Earth Energy Designer Európában egyik leggyakrabban használt szoftver Könnyen kezelhető, gyors kalkuláció végezhető, beépített adatbázis G-funkció 798 földhőszonda elrendezés, max 1200 szonda Magyar nyelvű menü adatbázisban magyar vonatkozások Belső ellenőrző modul

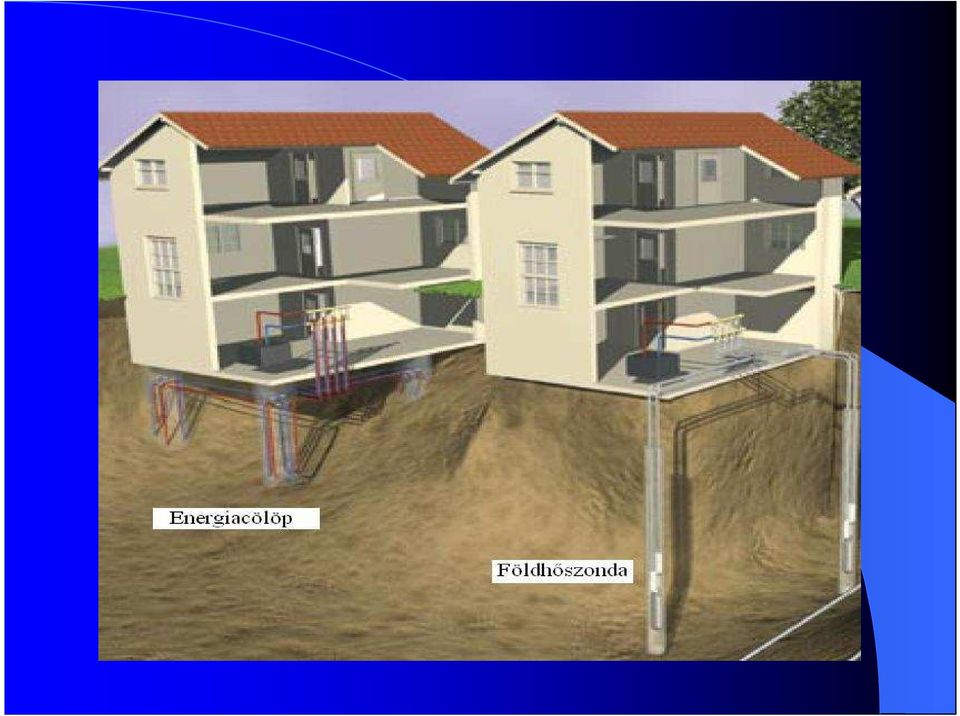

35 Energiacölöp Méretezés a földhőszondákéhoz hasonló Nem szabad fagyhatár feletti zónában üzemeltetni Hőmérséklet vezérelt lekapcsolás Csak a statikailag szükséges cölöpöket lehet számításba venni 6m cölöphossztól válhat gazdaságossá

36 Energia kosár Kis területigény Rövid kivitelezési idő 100 év élettartam Fagyhatár alatti telepítés 2008-ig 400 referencia az EU-ban

37 Kivehető teljesítmények: Energia kosár Magasság: 1,2m 0,7-1,0 kw Magasság: 2,0m 1,1-1,5 kw Magasság: 2,7m 1,6-2,0 kw

38 ENGEDÉLYEZ LYEZÉS Zárt földhőszondás rendszer Bányakapitánysági engedély létesítési engedély használatbavételi engedély

39 Nyitott kútpk tpáros rendszerek - Ellátandó funkciók: fűtés, hűtés, hmv, medence stb. - F/H igények kw-ban, ezek havi lefutása (ellátandó épület funkciója: családi ház, iroda stb.) - Rendelkezésre álló terület, terepviszonyok -Helyi földtani viszonyok -Előzetes egyeztetés szakhatósággal - Hőszivattyú típusa

40 Nyitott kútpk tpáros rendszerek Próbafúrás helyi vízföldtani viszonyok pontosítására Próbakútban: szivattyúzási teszt, feltöltődési teszt Megbízható kúthozam ( Safe yield ) ált. max. vízhozam 60-70%-a Vízminta laborban történő vizsgálata?korrózió? Külső hőcserélő Vízhőmérséklet Helyi áramlási viszonyok figyelembe vétele

41 Nyitott kútpk tpáros rendszerek Próbafúrás helyi vízföldtani viszonyok pontosítására Próbakútban: szivattyúzási teszt, feltöltődési teszt Megbízható kúthozam ( Safe yield ) Vízminta laborban történő vizsgálata?korrózió? Külső hőcserélő Vízhőmérséklet Helyi áramlási viszonyok figyelembe vétele Vízföldtani modellezés, 3D (Processing Modflow 5.3, Feflow)

43 Nyitott vízkútpáros rendszer Vízjogi engedély Elvi vízjogi engedély Létesítési engedély Üzemeltetési engedély Előzetes (részletes) környezeti hatásvizsgálat

45 Hőszivattyú fejlesztési si irányok inverteres szabályozású kompresszorok új munkaközegek (pl.: CO 2 ) belső körfolyamat automatizálása új nagyobb felületű hőcserélők cél: - COP növelés magasabb előremenő hőfok (régi meglévő rendszerekhez 65 C)

46 PANNON IRODAHÁZ, TÖRÖKBT KBÁLINT Alapterület: m 2 fűtési igény: 860 kw, hűtési igény: 960 kw

47 PANNON - SZONDAELRENDEZÉS

48 PANNON, SZONDAFÚRÁS

50 PANNON-HÁZ, TÖRÖKBT KBÁLINT Alapterület: m2, fűtési igény: 860 kw, hűtési igény: 960 kw

51 Pannon- Ház hőközpontja osztó-gy gyűjtő akna

52 252 lakás Budapest XIII. ker. Hun utca 8 lépcsőház 7db 15m-es kútpár Leválás távhőről 2009 május 31-én, HMV szolgáltatás Radiátoros fűtés (60 C előremenő) Fűtésszolgáltatás: október 15-től

53 A hőszivattyh szivattyús s technológia elterjedését t befolyásol soló tényezők hazánkban kevés új alacsony fűtési hőfok igényű ingatlan régi ingatlanok magas fűtési hőfok igényű rendszerek energiaárak (támogatott gázár) szezonális használat (fűtés/hűtés) pályázati támogatások (KEOP; NEP; önkormányzati) 10-70% pályázati támogatás régiótól függően hőszivattyús áramtarifa: - kis rendszereknél 100 kw-ig (3*63A) Geo tarifa: 29,51 Ft/kWh

54 KÖSZÖNÖM M A FIGYELMET! 1141 Budapest, Zsigárd u.21. Tel:06(1) ; Fax:06(1) info@hgd.hu
