1 Hőszivattyús s rendszerek Hőszivattyú Konferencia, Szombathely, december 1.

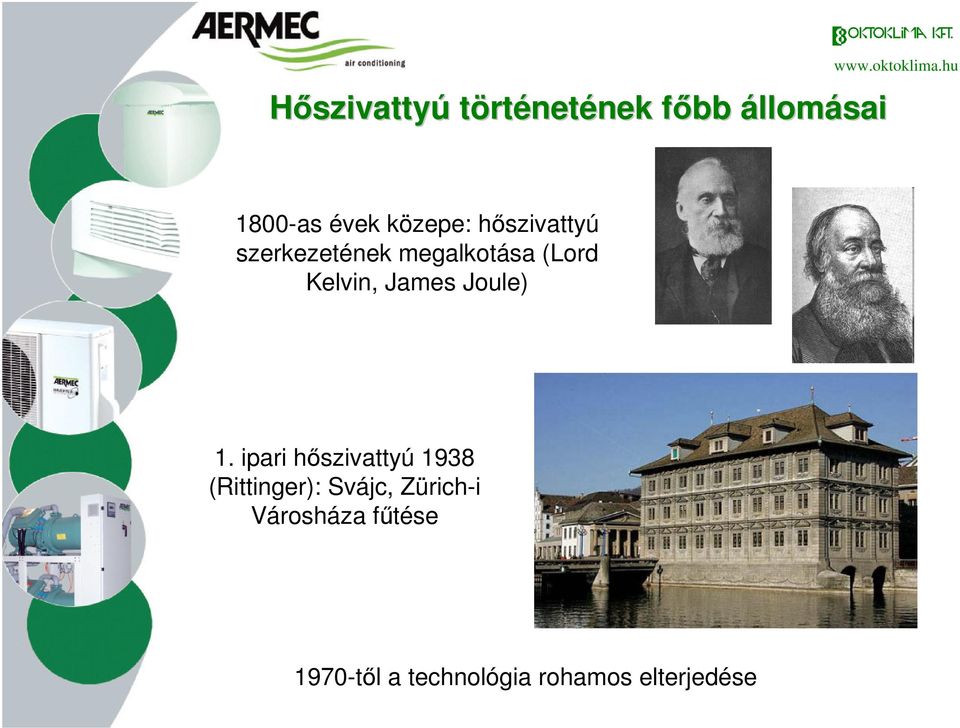

2 Hőszivattyú történetének nek főbb f állomásai 1800-as évek közepe: hőszivattyú szerkezetének megalkotása (Lord Kelvin, James Joule) 1. ipari hőszivattyú 1938 (Rittinger): Svájc, Zürich-i Városháza fűtése 1970-től a technológia rohamos elterjedése

3 Felhasznált lt fizikai jelenségek Hőáramlás a termodinamika II. főtétele szerint önként mindig a nagyobb hőmérsékletű hely felől a kisebb hőmérsékletű hely felé történik KÖRNYEZET ENERGIA A párolgás hőt von el és energiát tárol (a gáz halmazállapot magasabb energiaállapot) A lecsapódás (kondenzáció) során hő szabadul fel (a folyadék halmazállapot alacsonyabb energiaállapot) ENERGIA KÖRNYEZET A gázok összenyomásakor megnő a nyomás és a hőmérséklet; kitágításakor csökken a nyomás és a hőmérséklet

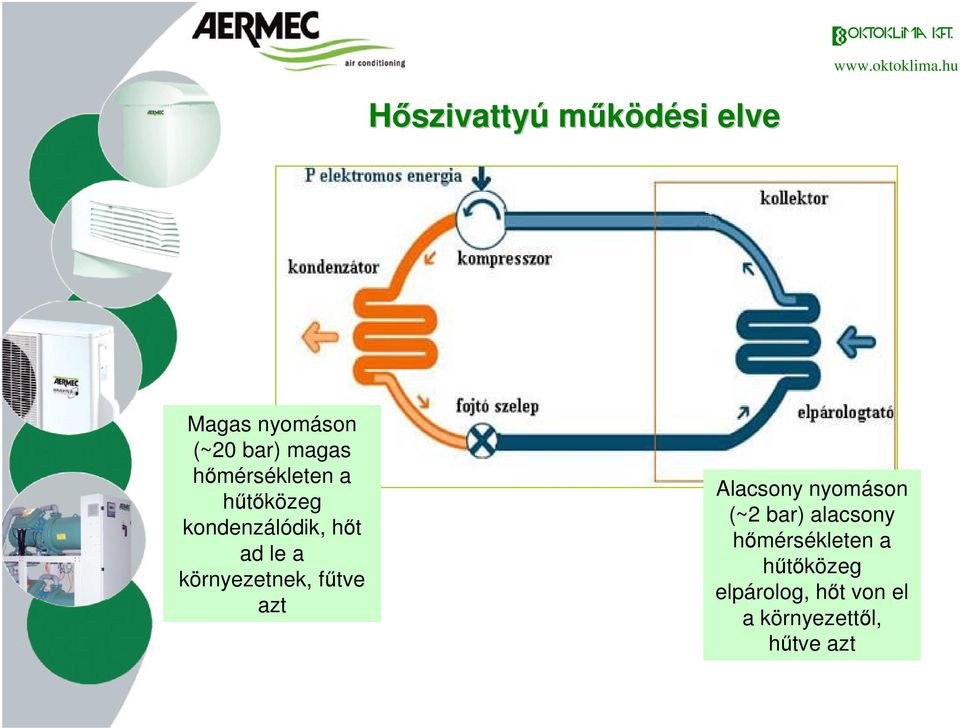

4 Hőszivattyú működési elve Magas nyomáson (~20 bar) magas hőmérsékleten a hűtőközeg kondenzálódik, hőt ad le a környezetnek, fűtve azt Alacsony nyomáson (~2 bar) alacsony hőmérsékleten a hűtőközeg elpárolog, hőt von el a környezettől, hűtve azt

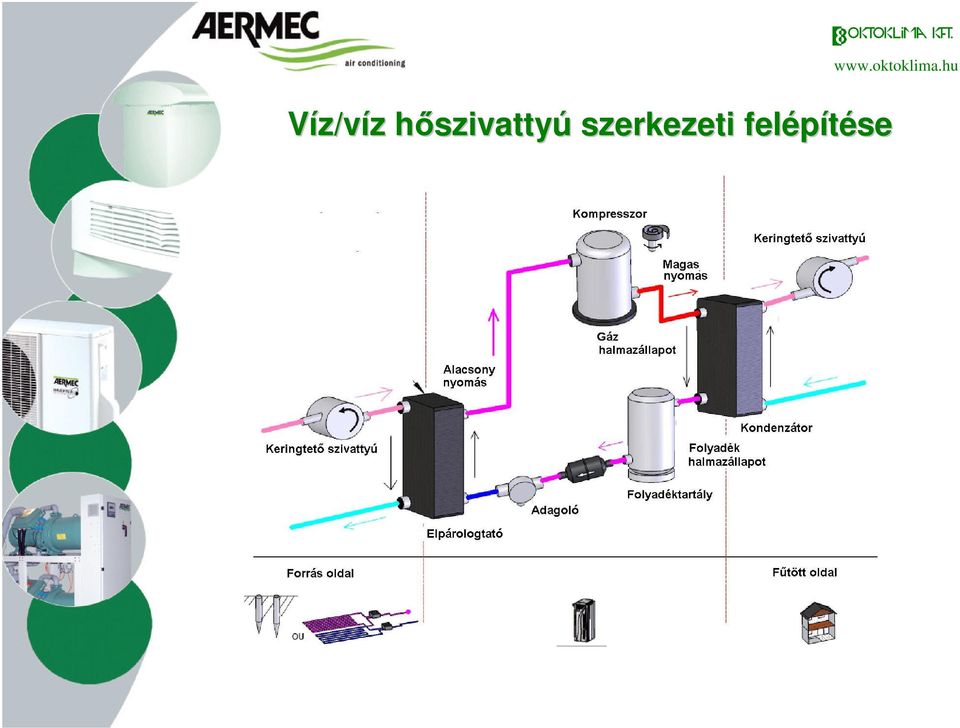

5 Víz/víz z hőszivattyh szivattyú szerkezeti felépítése

6 Hőszivattyúk hatékonysági értékei COP (Coeficient of Performance) pillanatnyi hatékonyságot jelez, egy adott működési munkapontban EN 14511:2004 COP = hasznos teljesítmény/bevitt teljesítmény Levegő/víz COP = 3-4 Talaj/víz COP =4-5 SPF (Seasonal Performance Factor) Víz/víz COP = 4-6 szezonális hatékonyságot jelez, egy adott fűtési időszakban SPF = hasznos energia/bevitt energia

7 A COP és SPF értékek vizsgálata és összehasonlítása csak és kizárólag a működési paraméterek (vízhőmérsékletek, léghőmérséklet) függvényében lehetséges!

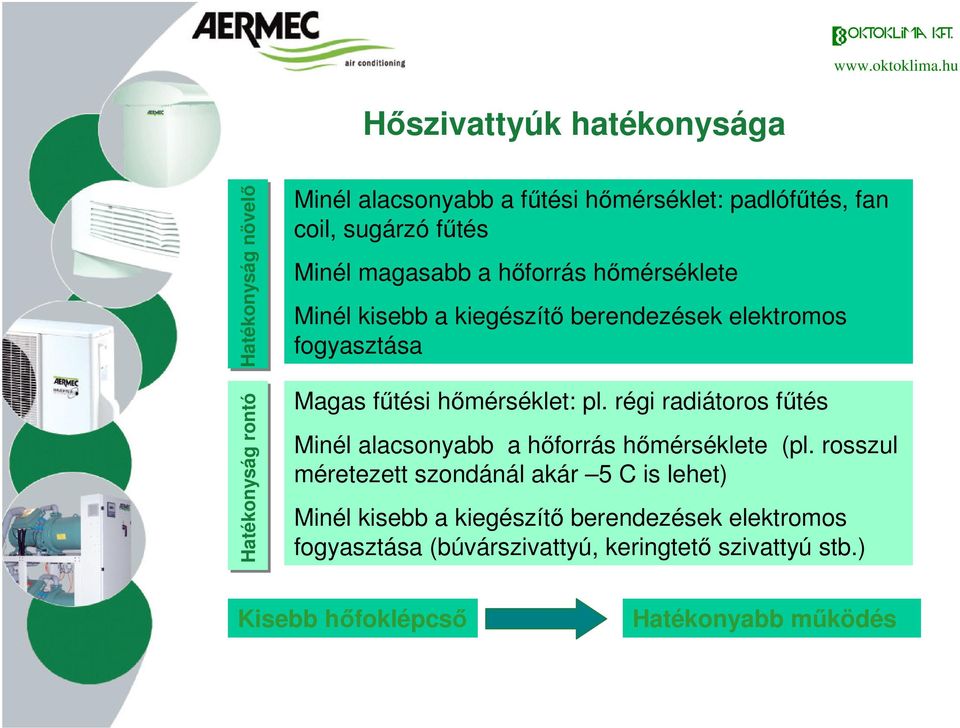

8 Hőszivattyúk hatékonysága Hatékonyság növelő Hatékonyság rontó Minél alacsonyabb a fűtési hőmérséklet: padlófűtés, fan coil, sugárzó fűtés Minél magasabb a hőforrás hőmérséklete Minél kisebb a kiegészítő berendezések elektromos fogyasztása Magas fűtési hőmérséklet: pl. régi radiátoros fűtés Minél alacsonyabb a hőforrás hőmérséklete (pl. rosszul méretezett szondánál akár 5 C is lehet) Minél kisebb a kiegészítő berendezések elektromos fogyasztása (búvárszivattyú, keringtető szivattyú stb.) Kisebb hőfoklépcső Hatékonyabb működés

9 Hőszivattyúk kiválasztási menete Helyszíni adottságok Hőszivattyú kiválasztása Rendszer méretezése Gazdaságossági, környezetvédelmi vizsgálat

10 Helyszíni adottságok elemzése Telekméret (kollektor kialakítható?) Talaj adottságok, összetétel (lehet fúrni?) Növényzet (védőtávolság, a meleg/hideg vezetékek károsíthatják a gyökérzetet) Hol helyezhető el a hőszivattyú? Milyen a meglévő vagy tervezett fűtési rendszer? (radiátoros, fan coilos, sugárzó fűtés) Milyen meglévő energiaellátási lehetőségek vannak? Van-e igény hűtésre? Van pénze a megrendelőnek egy költségesebb rendszerre? Gazdaságilag helyes döntés-e? Egyáltalán van- e más lehetőség? (környezetvédelmi előírások, gázvezeték hiánya stb.)

11 Hőszivattyúk csoportosítása forrásoldal szerint Levegő/víz Talaj/víz Víz/víz A hőforrás a levegő Hőforrás a talaj 100 m- es rétege Hőforrás kút, vagy természetes víz Előnyök Korlátlan mennyiségben rendelkezésre áll Kedvező beruházási költség Nincs fúrás Korlátlan mennyiségben rendelkezésre áll Jó hatékonyság Időjárástól független biztonságos működés Legjobb hatékonyság Időjárástól független működés Magasabb előremenő vízhőmérsékletek Nincs engedélyezési procedúra Magasabb előremenő vízhőmérsékletek Hátrányok Télen lehűlő időben, romlik a hatékonyság Esetenként kiegészítő fűtés lehet szükséges Új építésekhez alkalmazható általában Magasabb beruházási költség Helyszíni adottságoktól függ Engedélyeztetés szükséges Magasabb beruházási költség Helyszíni adottságoktól függ: vízhozam és vízminőség Bonyolult engedélyeztetés szükséges Megbolygatja a vízbázist

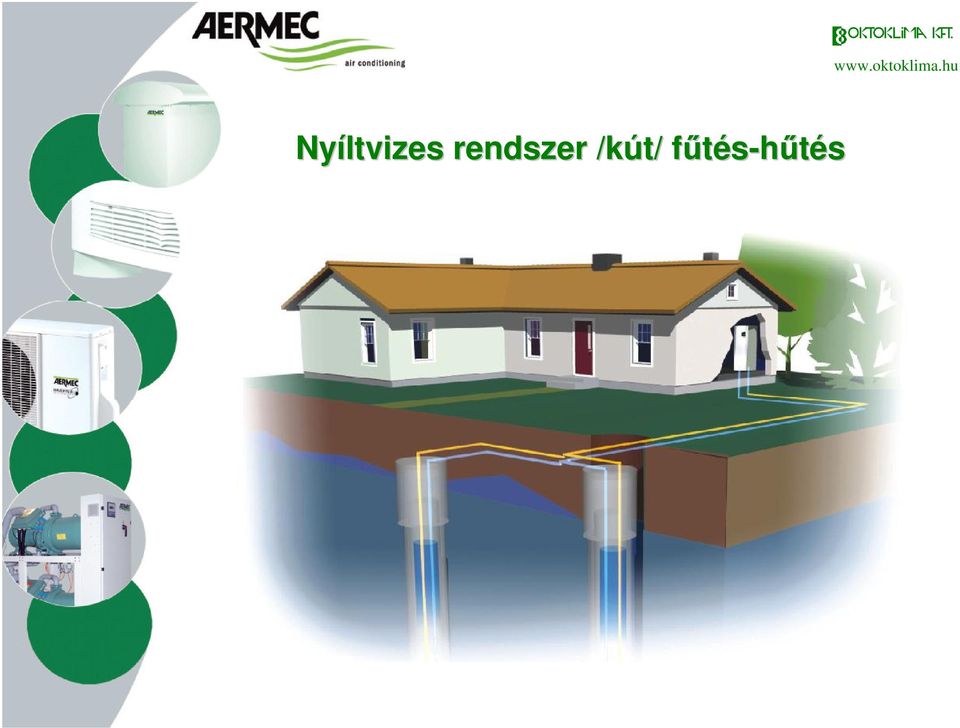

12 Nyíltvizes rendszer /kút/ fűtés-hűtésf

13 Nyíltvizes /kút/ rendszer vizsgálata Előnyök: nagy hatékonyság (10-12 C hőforrás hőmérséklet) kedvező beruházási költség Hátrányok: vízhozam (a méretezést arra térfogatáramra kell végezni amely a hőszivattyú működtetéséhez szükséges) víz fizikai és vegyi összetétele (A vízben található oldott anyagok koncentrációja, esetleges korrózió -> leválasztás) fagyvédelem (mivel tiszta vizet használunk, az elpárologtatóban nem hűthetjük a víz hőmérsékletét 0 C alá, ezért viszonylag nagy térfogatáramokkal kell számolni) nyelőkutak alkalmazása engedélyeztetés Mindezen körülmények által kényszeríttet megoldások oda vezethetnek, hogy a rendszer energetikai hatékonysága rendkívül leromolhat és egy hőszivattyús rendszertől elvárható szint alá eshet. Ebben az esetben át kell gondolni a hőszivattyú alkalmazhatóságának gazdasági következményeit.

14 Talaj/víz z rendszer fűtés-hűtésf

15 Talaj/víz z rendszer vizsgálata Előnyök: relatív magas (6-8 C) hőforrás hőmérséklet jó hatékonyság a hőközlő közeg glikolozott -> nincs fagyveszély Hátrányok: magasabb beruházási költség kialakítása függ a helyszíni adottságoktól (lehet fúrni, van elég hely a kollektormezőnek?) a szondás rendszert a fúrás miatt engedélyeztetni kell a vízszintes kollektoros rendszer a felszín közelsége miatt érzékeny a külső hőmérsékleti viszonyokra

16 Felszíni talajkollektor

17 Lehetséges kialakítások Egycsöves vízszintes elrendezés Párhuzamos vízszintes elrendezés Elnyújtott spirálcsöves elrendezés Kompakt spirálcsöves elrendezés

18 Vízszintes kollektor az árokban

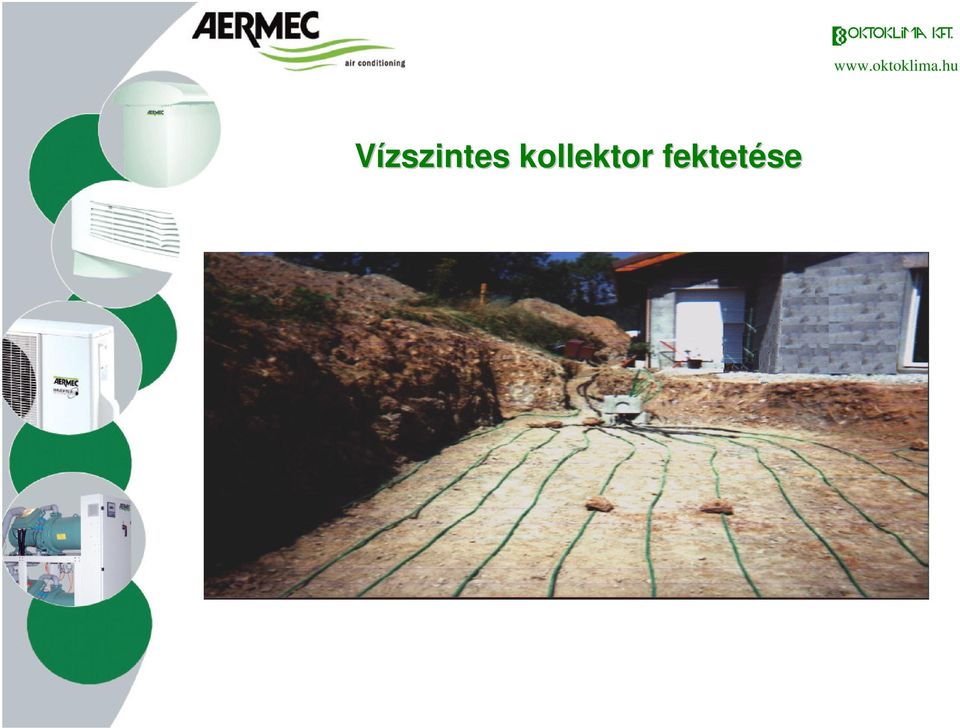

19 Vízszintes kollektor fektetése

22 Talajszondás s fűtés-hűtésf

23 Szonda kialakítása A talajszonda kollektorok többféle kialakítása létezik. A leggyakoribb a szimpla U csöves és a dupla U csöves megoldások.

24 Előre gyártott elemek

25 Szonda elhelyezése a furatban

26 Szondás s kialakítás

27 Levegős s hőszivattyh szivattyú

28 Levegős s rendszer vizsgálata Előnyök: legkedvezőbb beruházási költség könnyű, helyszínfüggetlen telepítés hűtési-fűtési (HMV) alkalmazásokra alkalmas nagy biztonság: -15 C-ig (egyes típusoknál -20 C-ig garantáltan működik) beépített időjárásfüggő szabályozás nincs szükség engedélyekre Hátrányok: hatékonysága erősen függ a külső hőmérséklettől (szükség lehet kiegészítő fűtésre) kizárólag alacsony hőmérsékletű fűtésekhez alkalmazható igazán rentábilisan alacsony külső hőmérséklet mellett a hatásfoka rosszabb, mint a vizes kialakításúaké

29 Időjárás s függf ggő szabályz lyzás Minél melegebb az időjárás, annál alacsonyabb a termelt víz hőmérséklete! Energiatakarékos üzemmód Csökkenő előremenő hőmérséklet, növekvő COP Az előremenő víz hőmérsékletét változtatja a külső hőmérséklet függvényében A jelleggörbe meredeksége beállítható A kompenzációs hőmérséklet tartomány beállítható

30 Biztonság g télen t is? Napi minimum hőmérséklet előfordulási gyakorisága évente a December, Január, Február hónapokban Előfordulási napok száma/év Napi minimális hőmérséklet (C) 0

31 Alacsonyabb előremen remenő hőmérséklet, nagyobb COP

32 Hőszivattyús s rendszerek környezetvédelmi előnyei nagy hatékonyságú fűtési mód nagy megbízhatóság az ellátás terén (elektromos áram mindig van!) nincs üzemanyag szállítás (olaj, fa, pellet vagy PB gáz esetében) nem kell veszélyes anyagokat tárolni (olaj, PB gáz) nincs CO veszély nincs helyi füstölés, környezetszennyezés

33 CO2 kibocsátás s csökkent kkentés hőszivattyúkkal Igaz, hogy az áramtermelés a legnagyobb szennyezéssel járó folyamat (magas hálózati vesztesség, illetve magas a fosszilisek égetésével termelt áramhányad), de végtermékre, fűtési energiára vonatkoztatva a hőszivattyús fűtés jár a legkevesebb CO2 kibocsátással. Áram (erőműi átlag) Szilárd Tüzelőolaj Földgáz Távhő Hőszivattyú vizes (SPF=4) Hőszivattyú Levegős (SPF=2,7) CO 2 [kg/gj] 151, , , Min. SPF - 1,51 1,93 2,52 1,5 - - Következtetés: Még a legkevésbé gazdaságos levegő/víz hőszivattyú is előnyős környezetvédelmi szempontból!

34 CO2 kibocsátás s csökkent kkentés* vizes hőszivattyúkkal %-osan% A számok csak az energiatermelés folyamatára vonatkoznak, nem tartalmazzák egyik esetben sem a kiegészítő berendezések kibocsátási adatait. Áram (erőműi átlag) Szilárd Tüzelőolaj Földgáz Távhő Hőszivattyú vizes (SPF=4) CO 2 [kg/gj] 151, , ,56 38 Megtakarítás --75 % -62 % -51 % -37 % -62 % - *A számok jól mutatják az arányokat egyes fűtési módok CO2 kibocsátásai közt.

35 Fűtési díjak d hőszivattyh szivattyúkkal Az egységnyi fűtési energia előállítási költségeinél a hőszivattyúk vezetnek. Ha hűtést is számoljuk, az eredmények még jobbak. A díjak nem tartalmazzák a gázas berendezések tényleges hatásfokait, illetve a beruházási és karbantartási költségeket, amelyek tovább árnyalják a díjakat, de a sorrendet jellegében nem érintené. Vizes hőszivattyúval SPF = 4, "H" tarifa Vizes hőszivattyúval SPF = 4, "GEO tarifa Levegős hőszivattyú, SPF = 3, "H" tarifa Levegős hőszivattyú, SPF = 3, "GEO" tarifa Vizes hőszivattyúval SPF = 4, nappali áram Földgáz díj (100%- os kazánhatásfokkal) Levegős hőszivattyú, SPF = 3, nappali áram Távhő (FŐTÁV) PB Gázdíj (bruttó) "H" tarifa GEO tarifa Áramdíj, bruttó, nappali 7,37 7,93 9,82 10,57 11,96 12,15 15,94 18,24 28,87 29,47 31,71 47,82 Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh Ft/kWh

36 Fűtési energia költsk ltsége bruttó, 35 C előremenővel Levegős, nappali Ft/kWh földgáz Földhő, nappali Levegős H Földhő,GEO 8 Levegős,GEO Földhő, H Külső hőmérséklet C

37 Budapest, 13. ker. Hun utca 2562 lakásos panelépület let/1,1 MW Utána: Az épület komplett hőszigetelést kapott, és a nyílászárókat kicserélték Előtte:

38 Kialakítási sémas

39 A hőszivattyh szivattyú Fűt, és használati melegvizet termel Beüzemelve 2009-ben Fűtésköltség megtakarítás a lakóknak -36,5 % CO2 csökkenés kg/év

40 TELENOR (Pannon GSM) székh kház Helyszín: Törökbálint, Égett-völgy Épület fűtése és hűtése 3 db AERMEC WSH hőszivattyú, teljesítményük: 287 kw fűtés/322 kw hűtés/hőszivattyú 180 db szonda Összes fűtési teljesítmény: 862 kw Összes hűtési teljesítmény: 966 kw Beüzemelve 2008-ban

41 RAIFFEISEN BANK székh kház Helyszín: Budapest, Késmárk utca Épület fűtése és hűtése 3 db AERMEC NLW hőszivattyú Összes fűtési teljesítmény: 854 kw Összes hűtési teljesítmény: 715 kw 120 db szonda Beüzemelve 2006-ban

42 MONICOMP KFT. Logisztikai központ k Helyszín: Páty Épület fűtése és hűtése 4 db AERMEC NW hőszivattyú Összes fűtési teljesítmény: 650 kw Összes hűtési teljesítmény: 700kW Beüzemelve 2005-ben

43 Köszönöm a figyelmet!
