1 Kaszkád hőtéstechnikai rendszer és hıszivattyús főtési-hőtési rendszer együttmőködése Magyarország kereskedelmi áruházai A B C D E F G H I J össz db m2 átlag össz m2 Diszkont áruházak Szupermarketek Hipermarketek Összesen: 3,49 km 2 - Fűtési igény - Használati meleg víz igény - Légkondicionálás - Kereskedelmi hűtéstechnika

1991 400 796400 Szupermarketek 93 359 113 25 590 1500 885000 Hipermarketek 118 19 31 13 181 10000

2 7000 m2 alapterületű hipermarket energetikai mutatói Téli fűtési csúcsigény (-15 C-os külső hőmérsékletre méretezve): Használati meleg víz előállítása: 918 kw 52 kw melyet két földgáztüzelésű kazán lát el, névleges üzemállapotban 101,3 m 3 /h gázfogyasztással. Ezzel egy időben jelentkező, téli kereskedelmi hűtéshez szükséges bevitt villamos teljesítmény: 93 kw Nyári időszakban fellépő légkondicionálási igényhez szükséges bevitt villamos teljesítmény: Ezzel egy időben jelentkező, nyári kereskedelmi hűtéshez szükséges bevitt villamos teljesítmény: 56 kw 106 kw 1,42 MW/10000m2 fűtés+hmv 0,132 MW/10000m2 légkondicionálás 0,049 MW/10000m2 KH télen 0,151 MW/10000m2 KH nyáron 0,074 MW/10000m2 hmv télen azaz a 3,49 km 2 összterületű hazai áruházak energiaigénye: 513 MW télen 125 MW nyáron Jelenleg alkalmazott rendszerek Főtés + HMV Kombi kazán + Fan Coilok 918 kw + 52 kw Légkondicionálás Folyadékhőtés + Fan Coilok 250 kw Kereskedelmi hőtéstechnika Hőtıkörfolyamat kétfokozatú kompresszióval, egyfokozatú fojtással, mesterséges közbensı hőtéssel Nyáron Mélyhűtés: Normál hűtés: Télen Mélyhőtés: Normál hőtés: 29,5 kw 217,8 kw 25,7 kw 167,5 kw

Ezzel egy időben jelentkező, téli kereskedelmi hűtéshez szükséges bevitt villamos teljesítmény: 93 kw Nyári időszakban fellépő légkondicionálási igényhez szükséges bevitt villamos teljesítmény: Ezzel

3 Kereskedelmi hőtéstechnika nyáron Kapcsolások Kereskedelmi hűtéstechnika nyáron Körfolyamatok Q el = 247,3 W be = 105,8 kw Q el = 247,3 W be = 92 kw kwh/nap = Ft/nap kwh/nap = Ft/nap Ft/nap

247,3 W be = 105,8 kw Q el = 247,3 W be = 92 kw 2 539

4 Szén-dioxid kedvezı tulajdonságai GWP Global Warming Potential R404A R134a R744 (CO2) 1 Szén-dioxid kedvezı tulajdonságai Volumetric refrigeration capacity in kj/m³ MT LT R404A R134a R744 1 R404A R744 Nagyobb volumetrikus hőfelvétel, nagyobb párolgáső kisebb kompresszorok, kisebb felvett teljesítmény

000 18.000 16.000 14.000 12.000 10.000 8.000 6.000 4.000 2.000 3.835 MT 2.065 18.384 1.684 LT 9.

5 Légkondicionálás nyáron Nyári üzemben a hőszivattyú folyadékhűtőként üzemel 7/12 C-os Fan Coil egységek hűtik az eladóteret 250 kw szenzibilis/érezhető hőelvonás 7/12 C-os hűtővízzel üzemelő Fan Coil egység adatai: Qszenz = 7,3 kw (átlagos légállapot mellett) Víz tömegáram = 0,446 l/s Qel = 0,466*4,2*5 = 9,366 kw 35 db FC szükséges Qel össz = 328 kw HMV előállítás nyáron Hagyományos rendszer Kombi kazán HMV tartály (1000 liter, 1 órás felfűtési idő, C) 52,92 kw 5,5 m3/h gázfogyasztás Integrált rendszer Magas hőmérsékletű gőzök kondenzátor előtti hőtartalmának hasznosítása vízmelegítésre hőcserélőkkel 132 m3/nap = Ft/nap 0 Ft/nap Ft/nap

szükséges Qel össz = 328 kw HMV előállítás nyáron Hagyományos rendszer Kombi kazán HMV tartály (1000 liter, 1 órás felfűtési idő, 10-55 C) 52,92 kw 5,5 m3/h

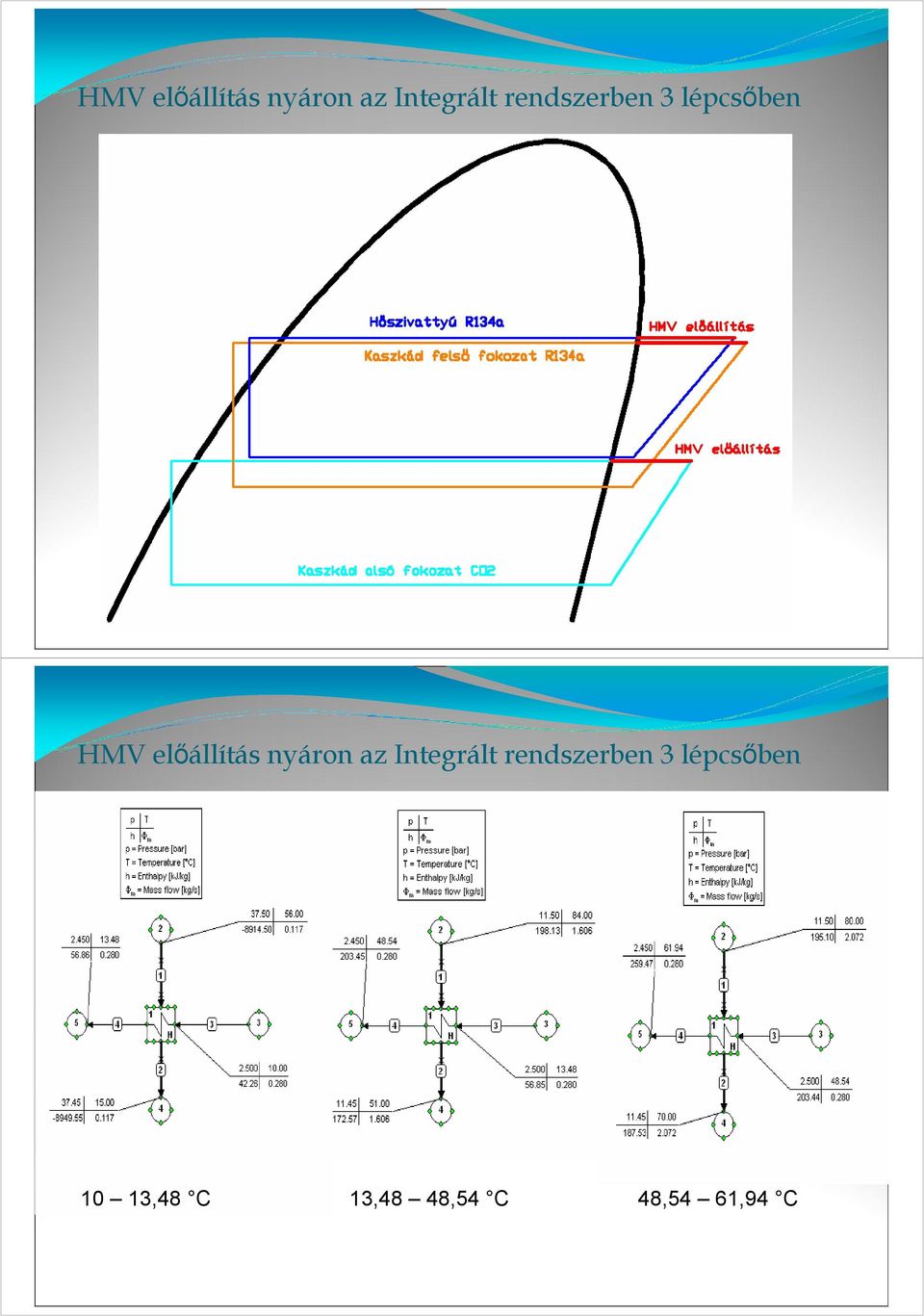

6 HMV előállítás nyáron az Integrált rendszerben 3 lépcsőben HMV előállítás nyáron az Integrált rendszerben 3 lépcsőben 10 13,48 C 13,48 48,54 C 48,54 61,94 C

7 Integrált rendszer kapcsolása nyári üzemállapotban Nyáron felmerülő költségek összevetése Hagyományos rendszer Kereskedelmi hűtéstechnika: 106 kw kwh/nap Ft/nap HMV előállítás: 5,5 m3/h 127,2 m3/nap Ft/nap Integrált rendszer Kereskedelmi hűtéstechnika: 92 kw kwh/nap Ft/nap HMV előállítás: 0 m3/h 0 m3/nap 0 Ft/nap Ft/nap Ft/nap Ft/nap

előállítás: 5,5 m3/h 127,2 m3/nap 19 800 Ft/nap Integrált rendszer Kereskedelmi hűtéstechnika: 92

8 Kereskedelmi hűtéstechnika télen Körfolyamatok Q el = 206,4 W be = 37,8 kw Q el = 206,4 W be = 38,7 kw 907 kwh/nap = Ft/nap 929 kwh/nap = Ft/nap 1030 Ft/nap Fűtési igények kielégítése nyáron Télen a hőszivattyú a kaszkád hűtőkörfolyamat kondenzhőjét szivattyúzza magasabb hőmérsékletre, mellyel előállítható a Fan Coil egységek 70 C-os előremenő fűtési meleg vizet Télen kisebb kereskedelmi hűtési igény kevesebb és alacsonyabb hőmérsékletű kondenzhő hőszivattyű kedvezőtlen műkődése, kazán fűtés-rásegítés

kondenzhőjét szivattyúzza magasabb hőmérsékletre, mellyel előállítható a Fan Coil egységek 70 C-os előremenő fűtési meleg vizet

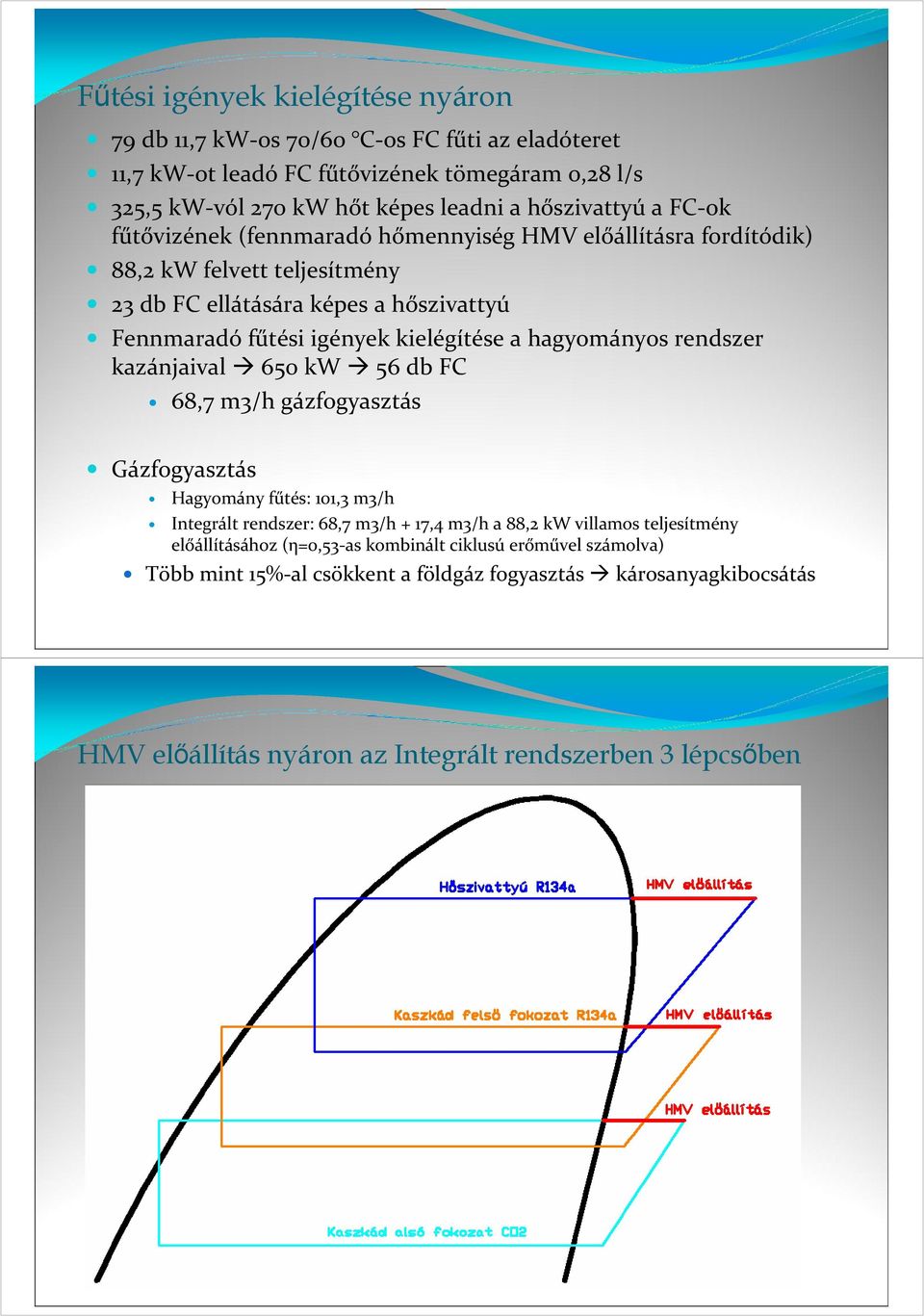

9 Fűtési igények kielégítése nyáron 79 db 11,7 kw-os 70/60 C-os FC fűti az eladóteret 11,7 kw-ot leadó FC fűtővizének tömegáram 0,28 l/s 325,5 kw-vól 270 kw hőt képes leadni a hőszivattyú a FC-ok fűtővizének (fennmaradó hőmennyiség HMV előállításra fordítódik) 88,2 kw felvett teljesítmény 23 db FC ellátására képes a hőszivattyú Fennmaradó fűtési igények kielégítése a hagyományos rendszer kazánjaival 650 kw 56 db FC 68,7 m3/h gázfogyasztás Gázfogyasztás Hagyomány fűtés: 101,3 m3/h Integrált rendszer: 68,7 m3/h + 17,4 m3/h a 88,2 kw villamos teljesítmény előállításához (η=0,53-as kombinált ciklusú erőművel számolva) Több mint 15%-al csökkent a földgáz fogyasztás károsanyagkibocsátás HMV előállítás nyáron az Integrált rendszerben 3 lépcsőben

hagyományos rendszer kazánjaival 650 kw 56 db FC 68,7 m3/h gázfogyasztás Gázfogyasztás Hagyomány fűtés: 101,3 m3/h Integrált rendszer: 68,7 m3/h + 17,4 m3/h a 88,2 kw villamos

10 HMV előállítás nyáron az Integrált rendszerben 3 lépcsőben Integrált rendszer kapcsolása téli üzemállapotban

11 Télen felmerülő költségek összevetése Hagyományos rendszer Fűtés: 95,8 m3/h m3/nap Ft/nap Kereskedelmi hűtéstechnika: 37,8 kw 907,2 kwh/nap Ft/nap HMV előállítás: 5,5 m3/h 127,2 m3/nap Ft/nap Integrált rendszer Fűtés + HMV Gáz: Villany: 68,7 m3/h m3/nap Ft/nap 88,2 kw kwh/nap Ft/nap Kereskedelmi hűtéstechnika: 38,7 kw 928 kwh/nap Ft/nap Ft/nap Ft/nap Ft/nap Környezetvédelmi paraméterek Hagyományos rendszer Nyáron Gázfogyasztás = 5,5 m3/h Villamos teljesítményigény = 198,5 kw Földgázigény = 45,5 m3/h Integrált rendszer Nyáron Gázfogyasztás = 0 m3/h Villamos teljesítményigény = 184,5 kw Földgázigény = 36,5 m3/h Télen Gázfogyasztás = 101,3 m3/h Villamos teljesítményigény = 37,8 kw Földgázigény = 109 m3/h Télen Gázfogyasztás = 68,7 m3/h Villamos teljesítményigény = 127 kw Földgázigény = 86 m3/h m3/év m3/év 250 tonna CO2/év

Ft/nap 408 225 Ft/nap 14 600 Ft/nap 393 625 Ft/nap Környezetvédelmi paraméterek Hagyományos rendszer Nyáron Gázfogyasztás = 5,5 m3/h Villamos teljesítményigény = 198,5 kw Földgázigény = 45,5 m3/h

12 Köszönöm a figyelmet!
