Akadémia Összetett fűtési rendszerek II. Napkollektorok és hőszivattyúk

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Akadémia Összetett fűtési rendszerek II. Napkollektorok és hőszivattyúk"

Átírás

1 Akadémia 2008 Összetett fűtési rendszerek II. Napkollektorok és hőszivattyúk 1. oldal

2 Napkollektorok 2. oldal

3 Napkollektorok A napkollektorok feladata általában használati melegvíz termelés fűtés támogatás medencefűtés A kollektorok darabszámát a feladatokhoz illeszkedően kell meghatározni. 3. oldal

4 Napkollektorok A hibás darabszám meghatározás következményei: Túl kevés kollektor jelentéktelen vagy alacsony szolárhozam több feladatú szolár rendszer esetén valamelyik fogyasztónak nem jut elég teljesítmény fajlagosan drága rendszer Túl sok kollektor túl sok üresjárat a szolár folyadék gyors öregedése felesleges többlet beruházás A kollektorok darabszámát úgy kell meghatározni, hogy azok lehetőleg folyamatosan le legyenek terhelve, és alacsony legyen az üresjáratok ideje A összetett vagy nagy rendszerek esetén a megfelelő darabszámot célszerű számítógépes modellezéssel meghatározni. 4. oldal

5 Napkollektorok Használati melegvíz termelés Tipikus felhasználási mód. Jellemzői: egész éves igény jól kiszámítható fogyasztási/terhelési profil magas, akár 50%-os éves fedezeti hányad (a HMV termelés hőigényére vonatkoztatva) Alkalmazható tároló típusok: - monovalens - bivalens - réteges 5. oldal

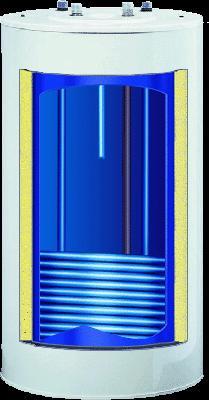

6 Napkollektorok monovalens tárolók HMV Alkalmazási terület: nagyobb létesítmények (magas vízigénnyel) Tipp: Ezzel a megoldással a meglévő rendszert kiegészíthetjük szolár körrel, a tároló cseréje nélkül HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 6. oldal

7 Napkollektorok monovalens tárolók Tipp: Magasabb melegvíz igény esetén egy plusz szivattyú és egy hőmérséklet különbség kapcsolóval megnövelhetjük a hőtároló kapacitást. HMV Δt-kapcsoló Amennyiben a szolár tároló hőmérséklete meghaladja a kazános tárolóét, a plusz szivattyú átforgatja a vizet, és azt a kollektorok tovább melegítik. HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 7. oldal

8 Napkollektorok bivalens tárolók Helytakarékossági okokból használhatunk bivalens tárolót. Ennél a szolár és a kazán hőcserélő közös tárolótérben található. Alkalmazási terület: átlagos családi házak (átlagos méretű családok, átlagos vízigénnyel) HMV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! HHV 8. oldal

9 Napkollektorok réteges tárolók Alkalmazási terület: átlagos családi házak (átlagos méretű családok, átlagos vízigénnyel) HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 9. oldal

10 Tipp: Fapados megoldásként kombi falikazánt is kiegészíthetünk szolár HMV rásegítéssel. Ehhez olyan kivitelű falikazán kell, ami modulációs égővezérléssel rendelkezik nem áll ki hibára, ha magasabb a beérkező vízhőmérséklet, mint a beállított HMV HHV Figyelem! Itt is meg kell oldani a HMV-kör termikus biztosítását! Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 10. oldal

11 Szolár Fűtés rásegítés Fűtés rásegítés esetén célszerű a visszatérő vizet előmelegíteni a napkollektorokkal. Ekkor azonban valamennyi körnek kevert körnek kell lennie! Tipp: Inkább réteges tárolót használjunk, mert nem csak a hőtartalom, hanem a hőfok is érték gyorsabban rendelkezésre áll A tároló ki- vagy bekapcsolása hőmérséklet-különbség kapcsolóval történik. Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 11. oldal

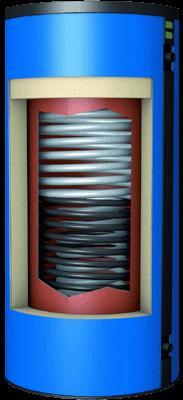

12 A réteges (termoszifon) tároló működése 40 C 20 C Erős napsugárzás 60 C A réteges tárolót szolár egy termoszifon cső tölti. A felmelegedett víz ebben 80 C emelkedik felfelé. 40 C Ha a termoszifon csőben lévő víz melegebb, mint a tolóban lévő legmelegebb réteg, akkor a 40 C tároló tetejéig emelkedik. Ha nem a termoszofon csőben lévő víz a legmelegebb, akkor a vele azonos hőmérsékletű illetve sűrűségű zónáig emelkedik. 20 C 60 C Gyenge napsugárzás 12. oldal

13 Szolár Fűtés rásegítés Tipp: Hatékonyabban tudjuk a rendszert támogatni, ha az alacsony hőmérsékletű köröket külön gyűjtőre vezetjük, és oda kötjük a szolár tárolót. Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 13. oldal

14 Szolár Fűtés rásegítés és HMV termelés Használati melegvíz termelés és fűtés rásegítés külön tárolóval A tárolók ki- és bekapcsolását a váltószelep végzi. Meg kell határozni a tárolók sorrendjét (prioritását). A szabályozási stratégia: 1. Első tároló minimum hőmérsékletre 2. Második tároló minimum hőmérsékletre 3. Első tároló maximum hőmérsékletre 4. Második tároló maximum hőmérsékletre HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 14. oldal

15 Szolár Fűtés rásegítés és HMV termelés Használhatunk két fogyasztó ellátására alkalmas szolár egységet. A szabályozási stratégia azonos az előzővel. HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 15. oldal

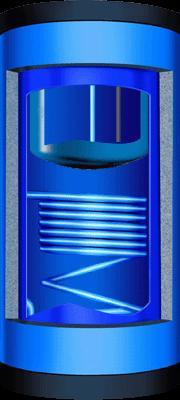

16 Szolár Fűtés rásegítés és HMV termelés Helytakarékossági okokból használhatunk kombinált tárolót. Vegyük figyelembe, hogy ez csak átlagos melegvíz igényeket tud ellátni. HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 16. oldal

17 Szolár Fűtés rásegítés és HMV termelés A szolár és a kazán a nagy fűtési puffer térfogatot fűti. A HMV átfolyósan, egy hosszú, nagy felületű csőkígyón áthaladva melegszik fel. HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 17. oldal

18 Szolár Medencefűtés Amennyiben van kültéri, nyári használatú medence, az arra kiválasztott kollektor mennyiséggel jelentős fűtési energia (30-50%) takarítható meg télen is. HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 18. oldal

19 Szolár helyproblémák A napkollektorok ideálisan az épület tetején helyezhetők el. A tetőn nem biztos, hogy van megfelelő irányba néző, megfelelő méretű felület. Megpróbálhatjuk a kollektorokat különböző tájolású síkokra helyezni. Ny D Az ábra szerinti bekötés elvi hibás! A két kollektormezőn időben és hozamban is különböző a teljesítmény lefutása. A pillanatnyilag alacsonyabb hozamú mezőben kevésbé melegszik fel a hőhordozó, ezért az összekeveredés után nem az elérhető maximális, hanem a két elért érték közti hőfok alakul ki. Az is előfordulhat, hogy az egyik mező hűti a szolár kört! 19. oldal

20 Szolár helyproblémák A mellékelt bekötésnél a kollektormezők azonos hőmérsékleten töltik a rendszert. Ha valamelyik kevésbé melegszik fel, akkor leáll. Ny D Tipp: Ha a két kollektormezőt egyszerre nem sütheti a nap (például függőlegesen, falon elhelyezett kollektorok háttal egymásnak), akkor a váltó elhagyható. Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 20. oldal

21 Hőszivattyúk 21. oldal

22 Működést és gazdaságosságot jellemző számok Teljesítmény tényező (COP, jósági fok), ε : A szállított hőteljesítmény és az ehhez szükséges elektromos teljesítmény aránya, pontosan meghatározott körülmények között (pillanatnyi érték) Munkatényező, β: A szállított hőmennyiség és az ehhez szükséges elektromos munka (teljesítmény idő) aránya, meghatározott időtartam alatt 22. oldal

23 Teljesítmény tényező, e A COP nagysága vizes rendszereknél Dt = 15 K, e = 9,6 35 C előremenő hőmőrséklet Talajvíz Talaj kollektor Levegő Dt = 60 K, e = 2,8 +10 C 0 C -5 C Hőfokhíd, Dt Leolvasztás kb. 6 C-tól Minél nagyobb a hőforrás és az előremenő hőmérséklet különbsége, annál kisebb a teljesítmény tényező A hőleadókat alacsony hőmérsékletre kell kiválasztani, illetve alacsony hőmérsékletű rendszereket, padlóvagy falfűtést kell tervezni 23. oldal

24 Hőszivattyúk Gazdasági környezet Nincsenek általános, az egész világra érvényes gazdaságossági jellemzők, és nem tisztességes, ha hazai fogyasztókat próbálunk győzködni egy másik országban igaz megtérülési táblázattal. Magyarországon a jelenleg érvényes értékek: 1m 3 gáz fűtőértéke kb. 10 kwh. Az árviszonyok: 1 kw elektromos teljesítmény ára 1 kw vezetékes gáz fűtőérték ára ~ 3 Ez középtávon gazdasági okokból (piac liberalizálás) nem is fog változni, mert az áram közel 70%-át itthon földgázból állítjuk elő ~ 10% import az erőművek hatásfoka 32-34% között van Átlagos éves 3-as COP érték alatt a hőszivattyú drágábban fűt, mint a gázkazán! 24. oldal

25 Hőszivattyúk Gazdasági környezet Megtérülés megfontolások Egy átlagos családi ház éves gázfogyasztása ~ m m 3 vezetékes gáz ~ Ft Kondenzációs falikazán (24 kw) ára füstcső készlettel ~ Ft Levegős hőszivattyú ára (10 kw) puffer tárolóval Vizes hőszivattyú (11 kw) ára talajkollektorral Vizes hőszivattyú (11 kw) ára talajszondával ~ Ft ~ Ft ~ Ft Ahhoz, hogy beszélhessünk megtérülésről, a COP-t magasan kell tartani. Azokban az időszakokban, amikor a COP alacsony (magas az előremenő hőmérséklet) alkalmazhatunk más fűtési módot, vagy eleve tartsuk alacsonyan a rendszer hőmérsékletét, ezáltal a COP magasabb lesz. 25. oldal

26 Hőszivattyúk Gazdasági környezet Összetett rendszerek hőszivattyúval a gyakorlat Az ügyfél az alábbiakkal szembesül: a hatékony talajszondás hőszivattyú bekerülési költsége jelenleg kiemelkedően magas nincs igazi központi támogatás nem tudható, hogy később nem vezetnek-e be valamiféle adót a hőszivattyúkra a hőszivattyúra tervezett rendszer jól üzemeltethető kondenzációs gázkazánnal Ezért sok összetett rendszer úgy jön létre, hogy a hőleadókat a hőszivattyúhoz tervezik az építkezéskor kondenzációs gázkazánt telepítenek, mert olcsóbb néhány év múlva beszerelik a hőszivattyút, és megmarad a gázkazán és a szabályozás 26. oldal

27 Hőszivattyúk puffer tároló Miért és mikor van szüksége egy hőszivattyúnak pufferre? A hőszivattyú jellemző működési feltételei: nagy, állandó tömegáram kis Dt lehetőleg alacsony előremenő rendszerhőmérséklet (COP miatt) korlátozott számú óránkénti indíthatóság A puffer célja a rendszertérfogat növelése, ezáltal az indítások számának csökkentése és a működési szakaszok megnyújtása 27. oldal

28 Puffer tároló Alapvetően a kompresszor futásidejének meghosszabbítása céljából alkalmazunk puffer tárolókat Pufferméret: kb. 40 liter/kw fűtőteljesítmény, a fűtési rendszer térfogatával csökkentve Feltétlenül szükséges kisebb rendszertérfogatnál változó tömegáramnál (pl. hidraulikus váltó esetén) az üzemszünet áthidalására (éjszakai áramnál) levegő/víz hőszivattyúknál a leolvasztási idők áthidalására Elhagyható állandó hőelvételnél megfelelő rendszertérfogatnál (lásd feljebb) 28. oldal

29 Ha kell, akkor soros vagy párhuzamos puffer? Soros puffer 1 Soros puffer 2 Hőtermelő Hőtermelő Hőtermelő Párhuzamos puffer 29. oldal

30 Soros puffer az előremenő csőszakaszban 20 C 40 C 30 C 40 C Hő- Hő- termelő 20 C termelő 30 C Felfűtési szakasz Folyamatos üzem Indításkor először a pufferben tárolt lehűlt víz jut a rendszerbe, és ez a berendezést nagyon lomhává teszi. A rendszer hőmérséklete a teljes víztömeg többszöri átforgatása után emelkedik a szükséges szintre. 30. oldal

31 Soros puffer az előremenő csőszakaszban 40 C 40 C 40 C 30 C Hő- Hő- termelő 40 C termelő 20 C Leállási szakasz Újraindulási szakasz Újrainduláskor először közel a kívánt hőfokú, majd valamivel később pedig hidegebb víz jut a rendszerbe. Ez hőmérséklet lengést okoz. Nem szerencsés beépítési mód. 31. oldal

32 Soros puffer a visszatérő csőszakaszban 20 C 30 C 30 C 40 C 20 C Hőtermelő Hőtermelő 30 C Felfűtési szakasz Folyamatos üzem Indításkor berendezés azonnal ad valamekkora teljesítményt a rendszer felé, azonban a rendszer hőmérséklete csak lassan emelkedik. 32. oldal

33 Soros puffer a visszatérő csőszakaszban 40 C 40 C 40 C 40 C Leállási szakasz 40 C Hőtermelő Hőtermelő Újraindítási üzem 20 C Újrainduláskor először közel a kívánt hőfokú víz jut a rendszerbe. Amikor a rendszer lehűlt vize eléri a hőtermelőt, akkor pedig indításkori állapot áll elő. Ez hőmérséklet lengést okoz. Nem szerencsés beépítési mód. 33. oldal

34 Párhuzamos puffer 30 C 30 C 40 C 40 C 20 C 20+ C termelő Hőtermelő 30 C 30+ C Hő- Felfűtési szakasz Folyamatos üzem Indításkor berendezés azonnal ad valamekkora teljesítményt a rendszer felé. A rendszerhőmérséklet gyorsan emelkedik. A puffer akkor kezd gyorsan felmelegedni, amikor a fogyasztói oldalon csökken az elvétel. 34. oldal

35 Párhuzamos puffer 40 C 40 C 40 C 40 C 40 C 40 C Leállási szakasz 30 C, majd 30 C Újraindítási szakasz Újrainduláskor először közel a kívánt hőfokú víz jut a rendszerbe. A tárolóba először egy rendszertérfogatnyi lehűlt víz kerül vissza. Amikor visszaérkezik a normál visszatérő hőmérséklet, a tároló közepén kialakul egy hidegebb réteg, fölül egy meleg, alul egy normál visszatérő. A hidegebb réteg visszafűtése a fogyasztói elvétel csökkenésekor történik meg. Az előremenő hőmérséklet nem csökken le. Kedvező, ajánlott beépítési mód. 30+ C Hőtermelő Hőtermelő 35. oldal

36 Hőszivattyúk Puffertároló alkalmazása A hőszivattyút beköthetjük a szilárdtüzeléses kazánhoz hasonlóan. A készülék előmelegíti a hidraulikus váltóra kerülő visszatérő vizet. Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 36. oldal

37 Hőszivattyúk Réteges tároló alkalmazása Szolár rásegítésnél alkalmazhatunk réteges puffer tárolót. A hőszivattyút ekkor a számára kialakított, körülbelül a tároló közép magasságában elhelyezett csonkra kell kötni. A hőszivattyú a megfelelő hőmérsékletű zónát tölti. Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 37. oldal

38 Hőszivattyúk Réteges tároló alkalmazása Tipp: A réteges tárolóra több, különböző előremenő hőmérsékletet előállító hőtermelőt is rá lehet kötni. Átlagos családi ház méretű rendszereknél összevonhatjuk a puffertárolókat. Figyelem! A bekötések magasságát a tároló belső hőmérséklet-rétegződésének megfelelően kell megválasztani! Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 38. oldal

39 Hőszivattyúk Kombinált tároló alkalmazása Helyhiány esetén használhatunk kombinált termoszifon tárolót. Figyelem! Ne feledkezzünk el arról, hogy a kombinált tárolók viszonylag kicsi HMV tartállyal rendelkeznek! HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 39. oldal

40 Hőszivattyúk Hűtés hőszivattyúval A hőszivattyúk technikája gyakorlatilag megegyezik a hűtőgépekével, csak a körfolyamatnak más a hasznos része. Magától adódik a gondolat, hogy próbáljuk őket klimatizálási célra is használni. Mindig az adott típus kivitele dönti el, hogy a berendezés alkalmas-e hűtésre, és ha igen, akkor hogyan. A lehetséges hűtési módok: aktív passzív kompresszor jár (egyes levegős hőszivattyúk) kompresszor nem jár (talajszondás hőszivattyúk) 40. oldal

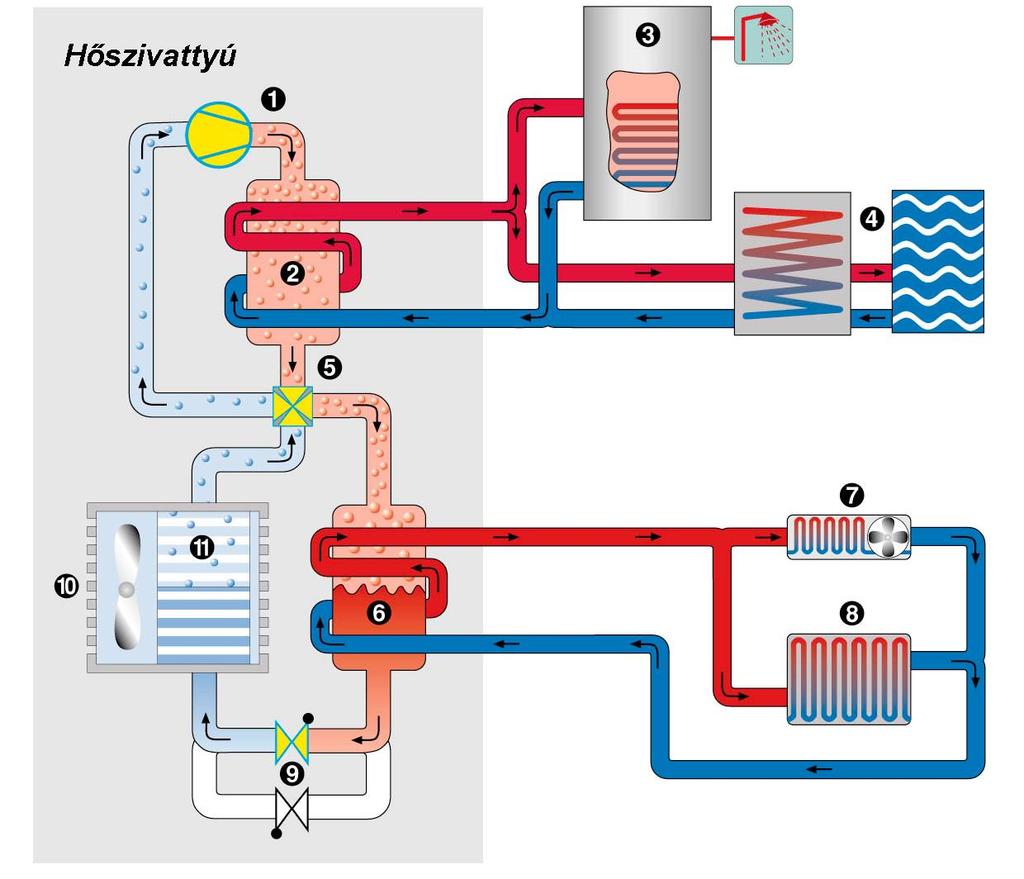

41 Hőszivattyúk Fűtési üzemmód A kompresszor a zárt körben keringő hűtőközeget egy magasabb nyomásszintre emeli. Ennek hatására a gőz halmazállapotú hűtőközeg felmelegszik. A körfolyamat forró gázai néhány fogyasztót ezen a magas hőfokon látnak el. Hatékony központi HMV készítés magasabb előremenő hőmérsékleten. Egyéb hőfogyasztók ellátása puffertárolón, illetve hőcserélőn keresztül. A négyutú váltószelep a hűtőközeget a kondenzátorba vezeti. A kondenzátor (hőcserélő) átadja a hőt a fűtővíznek. A hűtőközeg lehül, lecsapódik és folyékony halmazállapotú lesz. A fan-coil a meleget a helyiség levegőjébe juttatja. A beépített ventilátorok többfokozatú, szabályozott légforgalmat valósítanak meg. A felületi fűtés (pl. padlófűtés) a hőt egyenletesen adja át a helyiségnek. Az expanziós szelepen lecsökken a hűtőközeg nyomása, ezáltal tovább hül. A ventilátor a külső levegőt átfújja a hideg elpárologtatón. Az elpárologtató (hőcserélő) segítségével jut a külső levegő környezeti energiája a hűtőközegbe. A hűtőközeg felmelegszik és elpárolog. 41. oldal

42 Hőszivattyúk Aktív hűtési üzemmód A kompresszor a zárt körben keringő hűtőközeget egy magasabb nyomásszintre emeli. Ennek hatására a gőz halmazállapotú hűtőközeg felmelegszik. A körfolyamat forró gázai néhány fogyasztót ezen a magas hőfokon látnak el. Hatékony központi HMV készítés magasabb előremenő hőmérsékleten. Egyéb hőfogyasztók ellátása puffertárolón, illetve hőcserélőn keresztül. A négyutú váltószelep a még meleg hűtőközeget a kondenzátorba vezeti. A ventilátor a külső levegővel hűti a meleg kondenzátort. A kondenzátor (hőcserélő) segítségével az értéktelen eldobandó hő a külső levegőnek adódik át. A hűtőközeg lehül, lecsapódik és folyékony halmazállapotú lesz. Az expanziós szelepen a hűtőközeg nyomása lecsökken és tovább hül. Az elpárologtató (hőcserélő) segítségével a hideg hűtőközeg elvonja a hűtővíz hőjét. A fan-coil a hideg hűtővíz segítségével lehűti a helyiség levegőjét. Az alacsony előremenő hőmérséklet a harmatpont alatt van, a helyiség levegője kiszárad. A beépített ventilátor többfokozatú, szabályozott légforgalmat tesz lehetővé. A padlóba, falba vagy a falakba fektetett csőrendszer csökkenti az építőelemek felületi hőmérsékletét. Az egész felület hőcserélőként működik, és hűti a helyiséget. Az előremenő hőmérsékletet úgy kell szabályozni, hogy a nedvességkiválást (páralecsapódást) elkerüljük. 42. oldal

43 Hőszivattyúk passzív hűtés és hővisszanyerés Passzív hűtésre a talajszondás hőszivattyúk alkalmasak, ugyanis a szonda hőmérséklete nyáron is C hőmérsékletű közeget tud szolgáltatni. HMV tároló Gépi szellőzés, hővisszanyerés (tél) Felületi hűtés (nyár) Ha a szondakör feljövő ágára kötjük a hűtő és hővisszanyerő berendezéseket, akkor a hőszivattyúra menő közeget melegítjük, és ezzel a COP javul! Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 43. oldal

44 Kapcsolási példák 44. oldal

45 Hőszivattyú és kondenzációs kazán HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 45. oldal

46 Hőszivattyú és szilárdtüzelésű kazán HMV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 46. oldal

47 Hőszivattyú és napkollektor HMV termeléshez HMV Elektromos fűtőpatron HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 47. oldal

48 Hőszivattyú és napkollektor fűtésrásegítéshez HMV Elektromos fűtőpatron HHV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 48. oldal

49 Hőszivattyú, gázkazán és napkollektor HMV HHV HHV Figyelem! A kapcsolási rajzokat a gyártóval minden esetben egyeztetni kell! 49. oldal

50 A következő rész: Összetett fűtési rendszerek III. Hőleadói oldal Akadémia 2008 A tartalomból: Radiátorok kiválasztása elhelyezése Sugárzó fűtések padlófűtés falfűtés mennyezetfűtés Számítunk megjelenésére! 50. oldal
