1 Vaporline GBI (x)-hacw folyadék-víz hőszivattyú család Típusok: GBI 62; GBI 70; GBI 80; GBI95 A hőszivattyúk műszaki adatai Verzió száma: február 3. 1

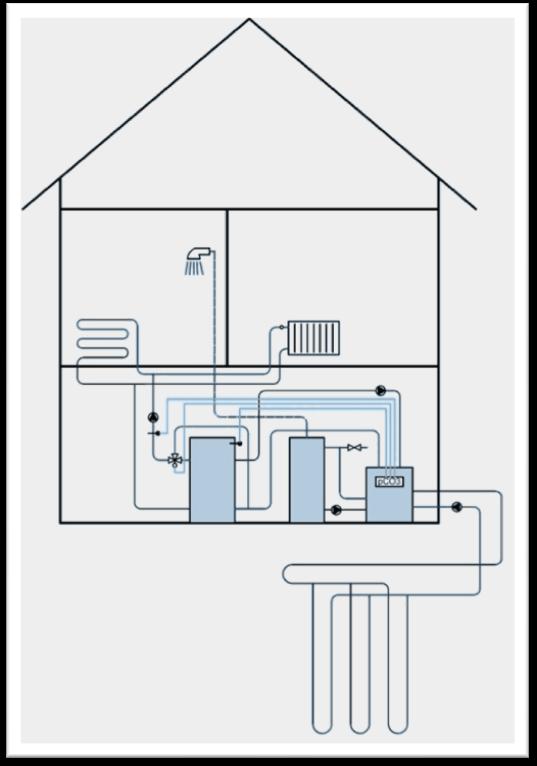

2 A Vaporline hőszivattyú család EVI ( enhanced vapor inject) kompresszorokkal szerelt elektromos készülék. Alkalmazható: Radiátoros,légtechnikai és sugárzó fűtésekhez Fan-coil, légtecnikai és sugárzó aktív hűtésekhez Fűtéssel és hűtéssel egyidőben történő melegvíz készítéshez (desuperheater) Zárt szondás hőnyerési módokhoz (horizontális kollektor,vertikális szonda, tószonda) Monovalens illetve bivalens fűtési és hűtési rendszerekben A talajból nyert hő: A Vaporline GBI hőszivattyúk talajszondák vagy talajkollektorok segítségével hőt vonnak el a talajból. A talajban 10m mélységtől kezdődően egyenletesen emelkedő a hőmérséklet amely egész évben csaknem állandó. A Vaporline hőszivattyú így messzemenően független a külső hőmérséklettől,és leghidegebb napokon is kielégíti egy épület teljes hőszükségletét. A hűtés: A Vaporline GBI-HACW hőszivattyúk reverzibilis körfolyamattal rendelkeznek,emiatt nyáron aktív hűtésre képesek. Az aktív hűtő üzemmód jól kapcsolható a vertikális zárt szondás rendszerhez,így nyáron a legnagyobb hőterhelésű épületekben is biztosítani tudja a szabványnak megfelelő hőmérsékletet magas érték mellett. Használati melegvíz: A készülék desuperheater-rel szerelt,így fűtő és hűtő üzemmódban- működés közben- folyamatosan képes magas hőmérsékletű( C ) használati melegvizet előállítani. Nyáron az épületből elvont hő 12-15%-ból használati melegvizet termel. Ez tovább javítja a nyári hűtés értékét A Vaporline GBI(62;70;80;95) hőszivattyúk alkalmazásának előnyei A leghatékonyabb,- szabadalmi mintaoltalommal védett -reverzibilis EVI körfolyamat. Magas hőmérsékletű radiátoros rendszerek üzemeltetésére is alkalmas SPF=4 feletti értéken. Alacsony hőmérsékletű fűtési rendszerekkel történő alkalmazás esetén minden eddiginél magasabb SPF értékek.(spf=4,5-5) 2

3 Gyártó: Geowatt Kft. Szerkezeti kialakítása lehetővé teszi a magasabb elpárolgási hőmérsékleteknél(részterheléseknél) a érték növekedés kiaknázását. Kétfokozatú kivitelezése és teljesítményszabályozása lehetővé teszi a részterhelésű üzemet. A mikroprocesszoros hűtőkör szabályozás -a magas értékek mellett biztosítja a stabil kimenő teljesítményt, s így a legmagasabb SPF értékeket. Aktív hűtő üzemmód,- a legmagasabb (EER) értéket biztosító belső körfolyamat megfordításával, 4 járatú útváltó szelep beépítésével. 1 Nyáron az épületből elvont hő 15%-ból ingyen használati melegvizet állít elő, amellyel javítja a hűtési (EER) értékét. Időjárás függvényében vezérelt digitális szabályzó berendezése biztosítja a leghatékonyabb üzemet,valamint a monitoring és védelmi funkciókat. Kifejezetten halk üzemmód a többszörös rezgéscsillapításnak,a szorítózáras ajtórögzítéseknek és a kompresszor hangszigetelő burkolatnak köszönhetően. Műszaki adatok- Vaporline GBI(x)-HACW (két kompresszoros,teljesítmény szabályozott hőszivattyúk) Vaprline GBI hőszivattyúk (talajhő hasnosításhoz) Teljesítmények B0/W35 0 C =5K ( Fűtési üzemmódban) GBI62- HACW GBI70- HACW GBI80- HACW GBI95- HACW Fűtési teljesítmény kw 62,0 72,7 80,9 94,5 Elpárologtatási teljesítmény kw 48,8 55,2 63,0 73,0 Elektromos teljesítmény igény kw 13,8 16,3 18,1 21,0 HMV teljesítmény (desuperheater) kw 9,0 11,0 12,0 14,0 4,5 4,5 4,5 4,5 Teljesítmények B0/W65 0 C =5K ( Fűtési üzemmódban) 1 Hűtő üzemmódban az elpárologtatót ellenáramúvá teszi, s ezzel jelentősen javítja a hűtési üzemmód értékét. A táblázat hűtési értékei erre az opciós lehetőségre vonatkoznak! 3

4 Fűtési teljesítmény kw 68,2 77,0 86,0 98,4 Elpárologtatási teljesítmény kw 39,8 45,0 51,0 59,0 Elektromos teljesítmény igény kw 29,9 33,7 36,8 41,6 HMV teljesítmény (desuperheater) kw 9,0 11,0 13,0 14,0 2,3 2,3 2,3 2,4 Teljesítmények W7/B25 0 C =5K ( Aktív hűtési üzemmódban) Hűtési teljesítmény kw 70,6 77,6 92,0 103,4 Elektromos telj.igény kw 11,4 12,7 15,1 17,1 HMV telj.(desuperheater) kw 9,0 11,0 13,0 15,0 (EER) 7,2(6,2) 7,2(6,2) 7,0(6,1) 7,1(6,0) Föld oldali paraméterek (Fűtési üzemmód) szükséglet lit/min Max. belépő folyadék hőmérséklet Min. belépő folyadék hőmérséklet 0 C 20,0 19,9 20,0 19,4 0 C -1,5-1,6-1,6-1,8 Fűtés oldali paraméterek (Fűtési üzemmód) szükséglet Max. fűtési hőmérséklet 0 C Elektromos értékek Névleges feszültség 400V/50Hz Max.üzemi áramfelvétel A 42,0 52,0, 66 73,0 Indítási áramfelvétel A A hőszivattyú kör áramfelvétele (hősziv.+kiseg.elektromos betétek+cirk.szivattyúk+szabályzás) A

5 A szabályzó névleges tápfeszültsége V Védettség IP IP43 IP43 IP43 IP43 Hűtő körfolyamat adatai Hűtőközeg R410A Töltetmennyiség kg 20,0 24,0 30,0 35,0 Kompresszor EVI scroll Méretek teljes magasság mm Teljes szélesség mm Teljes mélység mm Csatlakozások mm Földoldal mm Fűtési oldal mm HMV mm Tömeg kg Zajszint dba Teljesítmény adatok- Vaporline GBI( )-HACW hőszivattyú család Az alábbi teljesítméy táblázatok pontos,megbízható és részletes információt közölnek a készülékek paramétereiről,amely így alkalmas a tervezési feladatok ellátására. A táblázatok tartalmazzák a hőszivattyú típus alkalmazható hőfokhatárait mind fűtési mind pedig aktív hűtési üzemmódban. 2 A gyártott berendezések az ISO minősítésnek megfelelően gyári tesztlaborban ellenőrzésre és beállításra kerülnek. A Vaporline készülékek értéke, kimenő teljesítménye. SPF értéke a szerkezeti kialakításnak,az alkalmazott szabályzásnak köszönhetően különösen magas és stabil! 3 A készülékek alkalmasak arra,hogy a pályázati kiírások magasra emelt SPF érték követelményeinek megfeleljenek! 2 A hőfokhatárok mind fűtési,mind hűtési üzemmódban betartandók! A hőfokhatárok túllépése a készülék magas,illetve alacsony oldali letiltását eredményezheti. 3 A kiemelkedően magas értéket a magas hatásfokú reverzibilis EVI körfolyamat és scroll kompresszor,csúcsra méretezett 5

6 A táblázat adatai a kondenzátor oldali és a föld oldali szivattyú teljesítmény igénye nélkül értendők! A teljesítmény táblázat jelöléseinek magyarázata: Föld oldali adatok A talajból feljövő folyadék hőmérséklet Párolg.Hőm. Az elpárologtatóba érkező hűtőközeg hőmérséklete : A folyadék tömegárama a talajkörben A talajba menő folyadék hőmérséklet A folyadék hőfokkülönbsége telj. A talajból kivett hőteljesítmény Készülék adatai igény: A kompresszor elektromos teljesítmény igénye A kompresszor áramfelvétele Fűtési telj. A kimenő fűtési teljesítmény kw A pillanatnyi érték az adott hőfokszinten. Kond.hőm. Fűtés oldali adatok Fűtési visszatérő víz hőmérséklete A folyadék tömegárama a fűtési körben Fűtési előremenő víz hőmérséklete A fűtővíz hőfokkülönbsége A Kondenzátorba hűtőközeg oldali hőmérséklete elpárologtató és kondenzátor,receiver, 3 0 C-ra csökkentett stabil túlhevítés az EXV szeleppel,pontosan méretezett csőrendszer stb biztosítja. Az SPF érték magas szintjéhez szükséges az,hogy a készülékek viszonylag széles elpárolgási tartományban minimális veszteséggel működjenek és a kimenő teljesítményük állandó legyen. Ezt a követelményt biztosítja a beépített receiver és EXV szelep. 6

7 GBI62-HACW (R410A) Fűtési üzemmód 35 0 C fűtési előremenő hőmérséklet 2x ZHI32K1P-TFD kompresszorral Propilénglikol víz 23/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 20, ,3 6,8 81,8 13,7 29,7 95,0 6,9 27, ,0 7,4 17, ,3 6,5 77,6 13,7 29,7 90,6 6,6 27, ,0 7,1 15, ,4 6,1 73,6 13,7 29,7 86,6 6,3 28, ,0 6,8 13, ,4 5,8 69,6 13,7 29,8 82,6 6,0 28, ,0 6,5 10, ,4 5,5 65,8 13,7 29,9 78,8 5,7 28, ,0 6,2 8, ,5 5,2 62,2 13,8 30,0 75,2 5,5 29, ,0 5,9 6,4 183 (3,05) 1,5 4,9 58,6 13,9 30,1 71,8 5,2 29, ,0 5,6 4, ,4 4,6 55,2 13,9 30,3 68,4 5,0 29, ,0 5,4 2, ,4 4,4 51,8 14,0 30,4 65,2 4,7 29, ,0 5,1 0, ,1 4,1 48,8 13,8 30,3 62,0 4,5 30, ,0 4,9 7

8 GBI62-HACW (R410A) Fűtési üzemmód 50 0 C fűtési előremenő hőmérséklet 2x ZHI32K1P-TFD kompresszorral Propilénglikol víz 23/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 19, ,2 6,3 75,8 19,8 37,2 94,6 4,8 42, ,0 7,4 17, ,2 6,0 71,8 19,9 37,3 90,8 4,6 42, ,0 7,1 14, ,2 5,7 68,0 20,0 37,4 87,0 4,4 43, ,0 6,8 12, ,3 5,4 64,4 20,1 37,6 83,4 4,2 43, ,0 6,5 10, ,3 5,1 60,9 20,2 37,7 80,0 4,0 43, ,0 6,3 8, ,4 5,0 59,4 20,2 37,8 76,6 3,8 44, ,0 6,0 6,0 183 (3,05) 1,4 4,6 54,0 20,3 37,8 73,2 3,6 44, ,0 5,7 3, ,6 4,3 50,8 20,4 38,0 70,2 3,4 44, ,0 5,5 0, ,9 3,9 45,8 20,5 38,1 65,2 3,2 44, ,0 5,1-0, ,6 3,8 44,6 20,5 38,1 64,0 3,1 45, ,0 5,0 8

9 GBI62-HACW(R410A) Fűtési üzemmód 65 0 C fűtési előremenő hőmérséklet 2x ZHI32K1P-TFD kompresszorral Propilénglikol víz 23/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 18, ,0 5,5 66,2 29,5 49,6 94,4 3,2 57, ,0 7,4 16, ,1 5,2 62,6 29,7 49,9 91,1 3,1 57, ,0 7,1 14, ,2 4,9 59,2 29,8 50,0 87,6 2,9 58, ,0 6,9 11, ,1 4,7 56,0 29,9 50,1 84,4 2,8 58, ,0 6,6 9, ,2 4,4 52,8 30,0 50,2 81,2 2,7 58, ,0 6,5 7, ,1 4,2 49,6 30,0 50,3 78,2 2,6 58, ,0 6,1 5, ,2 3,9 46,6 30,0 50,3 75,2 2,5 59, ,0 5,9 2, ,8 3,7 43,6 30,0 50,2 72,2 2,4 59, ,0 5,6 0, ,4 3,4 39,8 29,9 50,8 68,2 2,3 59, ,0 5,3-1, ,7 3,2 37,9 29,9 50,0 66,4 2,2 59, ,0 5,2 9

10 GBI62-HACW (R410A) Hűtési üzemmód, 7/12 0 C hűtés hőfoklépcső 2x ZHI32K1P-TFD kompresszorral víz -Propilénglikol 0/23% Hűtés oldali adatok Készülék adatai Föld oldali adatok Telj. Igény Fűtési telj. 12, ,0 5,6 71,2 9,8 24,5 81,8 12, ,0 5,6 71,0 10,5 25,6 81,0 12, ,0 5,5 70,8 10,9 26,2 81,2 12, ,0 5,5 70,6 11,4 26,8 81,4 12, ,0 5,5 70,2 11,9 27,4 81,4 12, ,0 5,5 69,8 12,4 28,1 81,6 12, ,0 5,4 69,4 13,0 28,9 81,8 12, ,0 5,4 69,0 13,6 29,8 83,8 12, ,0 5,3 70,2 15,0 31,3 82,2 12, ,0 5,2 66,8 16,6 33,3 82,6 12, ,0 5, ,4 35,5 82,8 EER 8,3 (7,3) 7,7 (6,8) 7,4 (6,5) 7,2 (6,2) 6,9 (5,9) 6,6 (5,6) 6,3 (5,3) 6,0 (5,1) 5,5 (4,7) 5,0 (4,0) 4,5 (3,5) 10, ,3 6,8 14, ,3 6,8 16, ,3 6,8 18, ,8 20, ,3 6,8 22, ,3 6,8 24, ,3 6,8 26, ,3 6,8 30, ,3 6,8 34, ,2 6,8 38, ,3 6,8 10

11 GBI62-HACW (R410A) Hűtési üzemmód, 15/22 0 C hűtés hőfoklépcső 2x ZHI32K1P-TFD kompresszorral Propilénglikol víz 23/0% Hűtés oldali adatok Készülék adatai Föld oldali adatok 11 Telj. Igény Fűtési telj. 21, ,0 6,9 87,8 11,8 27,1 100,2 21, ,0 6,9 87,4 12,2 27,6 99,0 21, ,0 6,8 87,0 12,6 28,2 99,0 21, ,0 6,8 86,4 13,2 28,8 98,8 21, ,0 6,7 85,8 13,6 29,6 98,8 21, ,0 6,7 85,2 14,2 30,3 98,6 21, ,0 6,6 84,4 14,9 31,1 98,6 21, ,0 6,6 83,8 15,6 32,0 98,6 21, ,0 6,5 83,0 16,4 32,9 98,6 21, ,0 6,4 82,0 17,2 34,0 98,4 21, ,0 6,3 80,0 19,1 36,3 98,2 EER 8,5 (7,5) 8,1 (7,2) 7,8 (6,9) 7,5 (6,6) 7,2 (6,2) 7,1 (6,1) 6,6 (5,6) 6,3 (5,3) 6,0 (5,0) 5,7 (4,8) 5,2 (4,2) 16, ,0 8,3 18, ,9 8,2 20, ,0 8,2 22, ,0 8,2 24, ,0 8,2 26, ,0 8,2 28, ,9 8,1 30, ,0 8,1 32, ,0 8,1 35, ,1 8,1 39, ,2 8,1

12 GBI70-HACW(R410A) Fűtési üzemmód 35 0 Cfűtési előremenő hőm, 2x ZHI35-K1P-TFD kompresszorral Propilénglikol víz 23%-/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 19, ,3 6,6 91,2 15,2 42,3 105,8 6,9 27, ,0 7,2 17, ,3 86,4 15,7 41,7 101,4 6,5 28, ,0 6,9 15, ,3 6,0 82,2 15,8 41,9 97,0 6,1 28, ,0 6,6 13, ,3 5,7 77,8 16,0 42,1 92,8 5,8 28, ,0 6,3 10, ,4 5,4 73,6 16,1 42,3 88,8 5,5 28, ,0 6,1 8, ,4 5,1 69,4 16,2 42,4 84,8 5,3 29, ,0 5,8 6, ,5 4,8 65,6 16,2 42,5 81,0 5,0 29, ,0 5,5 4, ,5 4,5 61,8 16,3 42,5 77,2 4,7 29, ,0 5,3 1, ,5 4,3 58,2 16,3 42,6 74,5 4,6 30, ,0 5,0 0, ,1 4,1 55,2 16,3 42,7 72,7 4,5 30, ,0 4,8-0, ,4 4,0 54,6 16,3 42,6 70,0 4,3 30, ,0 4,8 12

13 GBI70-HACW(R410A) Fűtési üzemmód 50 0 Cfűtési előremenő hőm, 2x ZHI35-K1P-TFD kompresszorral Propilénglikol víz 23%-/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 19, ,3 6,1 84,6 23,4 48,5 106,8 4,6 42, ,0 7,5 17, ,2 5,8 80,2 23,4 48,5 102,6 4,4 42, ,0 7,2 14, ,3 5,5 76,0 23,4 48,5 98,4 4,2 43, ,0 6,9 12, ,4 5,2 72,0 23,4 48,5 94,2 4,0 43, ,0 6,6 10, ,3 5,0 68,0 23,4 48,5 90,2 3,9 43, ,0 6,3 8, ,3 4,7 64,2 23,3 48,4 86,4 3,7 43, ,0 6,1 5, ,4 4,4 60,6 23,2 48,3 82,6 3,6 44, ,0 5,8 3, ,6 4,2 57,0 23,2 48,3 79,0 3,4 44, ,0 5,6 0, ,8 3,8 51,4 23,0 48,1 73,4 3,2 44, ,0 5,2-0, ,6 3,7 50,0 23,0 48,1 72,0 3,1 44, ,0 5,1 13

14 GBI70-HACW(R410A) Fűtési üzemmód 35 0 Cfűtési előremenő hőm, 2x ZHI35-K1P-TFD kompresszorral Propilénglikol víz 23%-/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 18, ,0 5,4 74,0 34,8 62,0 107,0 3,1 57, ,0 7,3 16, ,1 5,1 70,2 34,7 61,9 103,2 3,0 58, ,0 7,0 13, ,1 4,8 66,4 34,6 61,9 99,2 2,9 58, ,0 6,8 11, ,1 4,6 62,8 34,5 61,8 95,6 2,8 58, ,0 6,5 9, ,2 4,3 59,2 34,3 61,6 91,8 2,7 58, ,0 6,3 7, ,1 4,1 55,8 34,2 61,5 88,2 2,6 59, ,0 6,0 5, ,2 3,8 52,4 34,0 61,3 84,8 2,5 59, ,0 5,8 2, ,8 3,6 49,2 33,9 61,2 81,4 2,4 59, ,0 5,6 0, ,3 3,3 45,0 33,7 61,0 77,0 2,3 59, ,0 5,2-1, ,8 3,2 42,8 33,6 60,9 74,8 2,2 59, ,0 5,1 14

15 GBI70-HACW (R410A) Hűtési üzemmód, 7/12 0 C hűtés hőfoklépcső 2x ZHI35K1P-TFD kompresszorral víz -Propilénglikol 0/23% Hűtés oldali adatok Készülék adatai Föld oldali adatok Telj. Igény Fűtési telj. 12, ,0 5,4 79,2 9,6 32,7 93,2 12, ,0 5,4 79,0 11,2 35,9 91,6 12, ,0 5,4 78,8 12,0 37,2 90,8 12, ,0 5,4 78,6 12,7 38,3 90,6 12, ,0 5,3 78,2 13,4 39,4 91,0 12, ,0 5,3 78,0 14,2 40,3 91,4 12, ,0 5,3 77,6 15,0 41,2 92,0 12, ,0 5,2 76,6 16,7 42,7 92,4 12, ,0 5,1 75,4 18,5 44,3 92,8 12, ,0 5,0 73,8 20,5 45,9 93,2 11, ,0 4,9 72,2 22,7 47,8 93,8 EER 9,7 (8,3) 8,2 (7,1) 7,6 (6,6) 7,2 (6,2) 6,8 (5,8) 6,4 (5,5) 6,1 (5,2) 5,6 (4,6) 5,0 (4,1) 4,6 (3,6) 4,1 (3,2) 10, ,3 6,8 14, ,4 6,7 16, ,3 6,6 18, ,3 6,6 20, ,3 6,6 22, ,3 6,6 24, ,2 6,6 28, ,3 6,7 32, ,3 6,7 36, ,3 6,7 40, ,3 6,7 15

16 GBI70-HACW (R410A) Hűtési üzemmód, 15/21 0 C hűtés hőfoklépcső 2x ZHI35K1P-TFD kompresszorral víz -Propilénglikol 0/23% Hűtés oldali adatok Készülék adatai Föld oldali adatok Telj. Igény Fűtési telj. 21, ,0 6,7 97,6 11,0 36,1 114,4 21, ,0 6,7 97,4 11,8 37,4 113,4 21, ,0 6,6 97,0 13,6 38,5 112,0 21, ,0 6,6 96,4 13,6 39,6 110,6 21, ,0 6,5 95,8 14,6 40,6 109,6 21, ,0 6,5 95,2 15,5 41,5 110,0 21, ,0 6,5 94,4 17,3 42,8 110,2 21, ,0 6,3 92,8 18,5 44,2 110,4 21, ,0 6,3 91,8 19,6 45,1 110,4 21, ,0 6,2 90,8 20,8 46,1 110,6 21, ,0 6,1 89,4 22,6 47,8 111,0 EER 10,4 (8,9) 9,6 (8,3) 8,8 (7,1) 8,1 (7,1) 7,5 (6,6) 7,1 (6,1) 6,7 (5,5) 6,0 (5,0) 5,6 (4,7) 5,3 (4,4) 4,9 (4,0) 15, ,0 8,3 17, ,0 8,2 19, ,0 8,1 22, ,0 8,0 24, ,0 7,9 26, ,0 7,9 28, ,0 7,9 32, ,0 7,9 34, ,0 7,9 36, ,1 7,9 39, ,2 7,9 16

17 GBI80-HACW(R410A) Fűtési üzemmód,35 0 Cfűtési előremenő hőmérséklet 2x ZHI40-K1P-TFD kompresszorral Propilénglikol víz 23%-/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Tömeg -áram Telj. Elektr.telj Igény Fűtési telj. 20, ,2 6,8 104,8 18,4 43,4 122,4 6,7 27, ,0 7,5 17, ,2 6,5 99,6 18,3 43,5 117,0 6,4 27, ,0 7,2 15, ,2 6,2 94,4 18,3 43,5 111,8 6,1 28, ,0 6,9 13, ,3 5,8 89,2 18,2 43,6 106,6 5,8 28, ,0 6,5 10, ,4 5,5 84,4 18,2 43,6 101,6 5,6 28, ,0 6,2 8, ,4 5,2 79,6 18,2 43,7 96,8 5,3 29, ,0 5,9 6, ,4 4,9 75,0 18,2 43,7 92,2 5,1 29, ,0 5,7 4,1 234 (3,9) -0,6 4,7 70,6 18,1 43,7 87,8 4,8 29, ,0 5,4 1, ,5 4,4 66,2 18,1 43,8 83,4 4,6 29, ,0 5,1 0, ,2 4,2 63,0 18,1 43,8 80,9 4,5 30, ,0 4,9-0, ,5 4,9 62,2 18,1 43,8 79,4 4,4 30, ,0 4,9 17

18 GBI80-HACW(R410A) Fűtési üzemmód,50 0 Cfűtési előremenő hőmérséklet 2x ZHI40-K1P-TFD kompresszorral Propilénglikol víz 23%-/0% 19,1 Föld oldali adatok Készülék adatai Fűtés oldali adatok 234 (3,9) Telj. Igény Fűtési telj. Tömeg-áram 12,8 6,3 97,0 25,6 50,9 121,2 4,7 42, ,0 7,4 16, ,8 6,0 91,8 25,6 50,8 116,2 4,5 42, ,0 7,1 14, ,8 5,7 86,8 25,6 50,8 111,2 4,4 43, ,0 6,8 12, ,9 5,4 82,0 25,5 50,7 106,0 4,2 43, ,0 6,5 10, ,9 5,1 77,4 25,5 50,7 101,6 4,0 43, ,0 6,2 7, ,0 4,8 72,8 25,4 50,6 97,0 3,8 44, ,0 5,9 5, ,1 4,5 68,4 25,4 50,6 92,6 3,7 44, ,0 5,7 3, ,9 4,2 64,4 25,3 50,5 88,4 3,5 44, ,0 5,4 0, ,8 3,8 58,2 25,3 50,4 82,8 3,3 44, ,0 5,1-1, ,9 3,7 56,2 25,3 50,4 80,2 3,2 45, ,0 4,9 18

19 GBI80-HACW(R410A) Fűtési üzemmód,50 0 Cfűtési előremenő hőmérséklet 2x ZHI40-K1P-TFD kompresszorral Propilénglikol víz 23%-/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 18, ,0 5,6 86,0 36,9 64,8 121,2 3,3 57, ,0 7,4 16, ,0 5,3 81,4 36,9 64,7 116,4 3,2 57, ,0 7,1 14, ,0 5,0 76,8 36,8 64,8 111,8 3,0 58, ,0 6,8 11, ,1 4,7 72,4 36,8 64,7 107,4 2,9 58, ,0 6,6 9, ,0 4,5 68,0 36,8 64,7 103,0 2,8 58, ,0 6,3 7, ,1 4,2 63,8 36,7 64,7 98,8 2,7 59, ,0 6,0 5, ,2 3,9 59,8 36,8 64,9 94,8 2,6 59, ,0 5,8 2, ,9 3,7 55,8 36,8 64,9 90,8 2,5 59, ,0 5,6 0, ,4 3,4 51,0 36,8 64,9 86,0 2,3 59, ,0 5,3-1, ,8 3,2 48,4 36,8 65,0 83,4 2,3 59, ,0 5,1 19

20 GBI80-HACW (R410A) Hűtési üzemmód 7/12 0 C hűtési hőfoklépcső, 2x ZHI40-K1P-TFD kompresszorral Propilénglikol víz 0%-/23% Hűtés oldali adatok Készülék adatai Föld oldali adatok Telj. Igény Fűtési telj. 12, ,0 5,8 94,2 12,8 32,6 110,4 12, ,0 5,7 93,0 13,9 36,0 107,8 12, ,0 5,7 92,6 14,5 37,5 106,4 12, ,0 5,6 92,0 15,1 38,8 107,6 12, ,0 5,6 91,2 15,7 40,0 106,2 12, ,0 5,5 90,6 16,4 41,1 106,0 12, ,0 5,5 90,0 17,0 42,0 106,2 12, ,0 5,4 87,6 19,3 44,7 106,0 12, ,0 5,3 85,8 21,1 46,4 105,8 12, ,0 5,1 83,8 23,1 48,3 105,8 12, ,0 5,0 82,4 24,8 50,0 106,0 EER 8,6 (7,4) 7,7 (6,7) 7,3 (6,4) 7,0 (6,1) 6,8 (5,8) 6,5 (5,5) 6,2 (5,3) 5,5 (4,5) 5,0 (4,1) 4,6 (3,6) 4,3 (3,3) Tömeg-áram 9, ,3 7,2 13, ,3 7,0 15, ,3 6,9 17, ,3 6,9 19, ,3 6,9 21, ,3 6,9 23, ,3 6,9 29, ,3 6,9 35, ,3 6,8 37, ,3 6,8 40, ,4 6,8 20

21 GBI80-HACW (R410A) Hűtési üzemmód 15/21 0 C hűtési hőfoklépcső, 2x ZHI40-K1P-TFD kompresszorral Propilénglikol víz 0%-/23% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 22, ,0 7,0 114,0 15,2 37,9 133,4 21, ,0 6,9 113,2 15,8 39,3 131,6 21, ,0 6,9 112,4 16,5 40,5 129,8 21, ,0 6,8 111,6 17,1 41,6 127,8 21, ,0 6,8 110,6 17,9 42,7 127,6 21, ,0 6,7 110,0 18,6 43,6 127,8 21, ,0 6,7 109,0 19,5 44,6 127,4 21, ,0 6,6 108,0 20,3 45,5 127,2 21, ,0 6,5 105,8 22,2 47,5 126,8 21, ,0 6,3 102,6 25,0 50,2 126,4 8,8 (7,5) 8,3 (7,2) 7,9 (6,8) 7,5 (6,5) 7,1 (6,2) 6,9 (5,9) 6,6 (5,6) 6,3 (5,3) 5,7 (4,8) 5,1 (4,1) 15, ,1 8,7 17, ,1 8,6 19, ,0 8,4 21, ,1 8,3 23, ,1 8,3 25, ,1 8,3 27, ,0 8,2 29, ,1 8,2 34, ,2 8,2 39, ,2 8,1 21

22 GBI95-HACW (R410A) Fűtési üzemmód, 35 0 C fűtési előremenő hőmérséklet EVI scroll kompresszorral Propilénglikol víz 23/0% 19,4 Föld oldali adatok Készülék adatai Fűtés oldali adatok Tömeg -áram Telj. Elektr.telj Igény Fűtési telj ,4 6,0 118,2 21,1 46,4 138,4 6,6 28, ,0 6,6 17, ,4 5,7 112,4 21,1 46,5 132,4 6,3 28, ,0 6,3 14, ,4 5,4 106,6 21,0 46,5 126,6 6,0 28, ,0 6,1 12, ,4 5,2 101,2 21,0 46,6 121,0 5,8 29, ,0 5,8 10, ,4 4,9 95,8 21,0 46,8 115,8 5,5 29, ,0 5,5 8, ,5 4,6 90,6 21,0 46,9 110,6 5,3 29, ,0 5,3 5, ,5 4,4 85,6 21,1 47,1 105,6 5,0 30, ,0 5,0 3, ,5 4,2 80,8 21,1 47,2 100,8 4,8 30, ,0 4,8 1, ,4 3,9 76,0 21,0 47,3 96,0 4,6 30, ,0 4,6 0, ,8 3,8 73,0 21,0 47,4 94,5 4,5 30, ,0 4,4-0, ,4 3,7 71,6 21,0 47,4 91,6 4,4 30, ,0 4,4 22

23 GBI95-HACW (R410A) Fűtési üzemmód, 50 0 C fűtési előremenő hőmérséklet EVI sroll kompresszorral Propilénglikol víz 23/0% 18,8 Föld oldali adatok Készülék adatai Fűtés oldali adatok 300 (5,0) Telj. Igény Fűtési telj. 13,3 5,5 108,6 29,2 57,0 136,4 4,7 43, ,0 6,5 16, ,2 5,3 103,2 29,2 57,0 131,0 4,5 43, ,0 6,3 14, ,3 5,0 98,0 29,3 57,1 125,8 4,3 44, ,0 6,0 12, ,3 4,7 92,8 29,4 57,2 120,8 4,1 44, ,0 5,8 9, ,3 4,5 88,0 29,4 57,2 115,8 4,0 44, ,0 5,5 7, ,3 4,3 83,2 29,4 57,2 111,2 3,8 44, ,0 5,3 5, ,5 4,0 78,6 29,4 57,2 106,4 3,6 44, ,0 5,1 3, ,6 3,8 74,2 29,4 57,2 102,0 3,5 45, ,0 4,9 0, ,5 3,5 67,6 29,4 57,1 95,6 3,3 45, ,0 4,6-1, ,5 3,4 65,6 29,4 57,1 93,4 3,2 45, ,0 4,5 23

24 GBI95-HACW Fűtési üzemmód,65 0 C fűtési előremenő hőmérséklet (R410A) EVI scroll kompresszorral Propilénglikol víz 23/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Párolg. Hőm. Telj. Igény Fűtési telj. 18, ,2 4,8 95,2 41,6 72,1 134,6 3,2 58, ,0 6,4 15,7 9 11,1 4,6 90,2 41,6 72,3 129,8 3,1 58, ,0 6,2 13,5 7 9,1 4,4 85,6 41,6 72,4 125,2 3,0 59, ,0 6,0 11,3 5 7,2 4,1 81,0 41,6 72,5 120,6 2,9 59, ,0 5,8 9,1 3 5,2 3,9 76,4 41,6 72,6 116,2 2,8 59, ,0 5,5 6,9 1 3,2 3,7 72,2 41,8 72,7 111,8 2,7 59, ,0 5,3 4,7-1 1,2 3,5 67,8 41,8 72,6 107,6 2,6 59, ,0 5,1 2,5-3 -0,8 3,3 63,8 41,6 72,6 103,4 2,5 60, ,0 4,9 0,0-5,4-3,0 3,0 59,0 41,6 72,5 98,4 2,4 60, ,0 4,7-1,8-7 -4,7 2,2 55,8 41,6 72,4 95,4 2,3 60, ,0 4,6 24

25 GBI95-HAC Hűtési üzemmód 7/12 0 C-os hűtési hőfoklépcső, (R410A) EVI scroll kompresszorral Propilénglikol víz 23/0% Hűtés oldali adatok Készülék adatai Föld oldali adatok Telj. Igény Fűtési telj. 12, ,0 5,1 105,8 14,3 36,4 128,8 12, ,0 5,0 104,8 15,7 38,8 125,4 12, ,0 5,0 104,2 16,4 40,0 123,6 11, ,0 4,9 103,4 17,1 41,2 123,6 11, ,0 4,9 102,8 17,9 42,3 120,2 11, ,0 4,9 102,0 18,7 43,4 119,8 11, ,0 4,8 100,6 20,4 45,8 120,0 11, ,0 4,7 98,8 22,2 48,2 120,0 11, ,0 4,6 96,8 24,3 50,8 119,8 12, ,0 4,5 94,8 26,5 53,7 120,0 11, ,0 4,4 93,0 28,4 56,0 120,0 EER 9,0 (7,4) 8,0 (6,7) 7,5 (6,4) 7,1 (6,0) 6,7 (5,7) 6,4 (5,5) 5,9 (4,9) 5,4 (4,5) 4,9 (4,0) 4,5 (3,6) 4,2 (3,3) 9, ,2 6,6 13, ,2 6,4 16, ,3 6,3 18, ,3 6,2 20, ,3 6,1 22, ,3 6,1 26, ,3 6,1 30, ,2 6,0 34, ,2 6,0 38, ,2 6,0 41, ,3 6,0 25

26 GBI95-HACW Hűtési üzemmód 15/21 0 C-os hűtési hőfoklépcső (R410A) EVI scrollkompresszorral Propilénglikol víz 23/0% Föld oldali adatok Készülék adatai Fűtés oldali adatok Telj. Igény Fűtési telj. 21, ,0 6,1 128,4 17,5 40,7 157,4 21, ,0 6,1 127,4 18,2 41,9 154,8 21, ,0 6,0 126,4 18,9 43,0 152,2 21, ,0 6,0 125,4 19,7 44,2 149,6 21, ,0 6,0 124,4 20,5 45,4 147,0 20, ,0 5,8 122,0 22,2 47,9 143,0 20, ,0 5,7 119,6 24,2 50,6 142,6 20, ,0 5,6 116,8 26,4 53,4 142,0 20, ,0 5,5 114,6 28,2 55,8 141,4 9,0 (7,3) 8,5 (7,0) 8,0 (6,7) 7,6 (6,4) 7,2 (6,1) 6,4 (5,5) 5,9 (4,9) 5,4 (4,4) 5,0 (4,1) 15, ,9 8,0 18, ,0 7,9 20, ,9 7,7 22, ,0 7,6 24, ,9 7,4 28, ,0 7,2 32, ,1 7,2 37, ,1 7,1 40, ,2 7,1 26

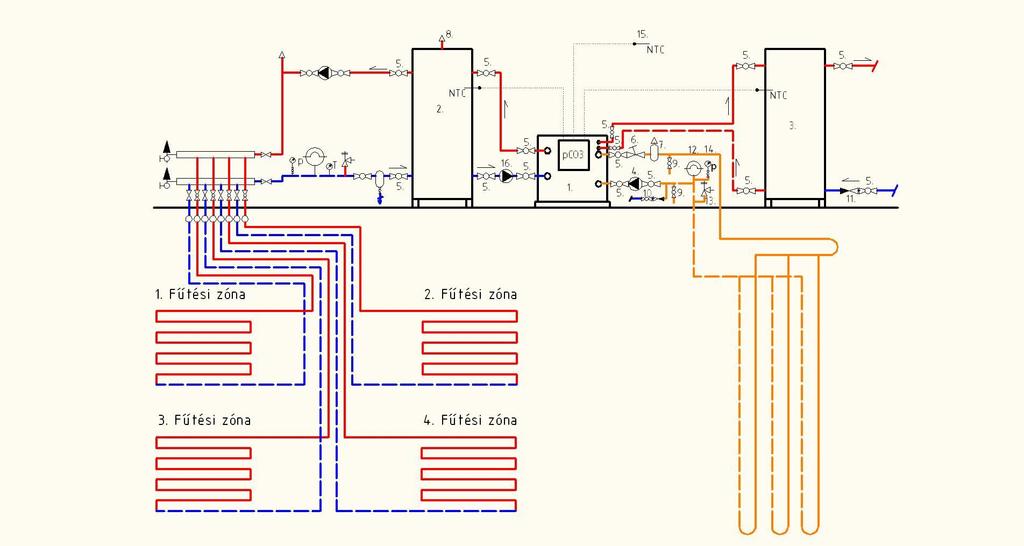

27 A hőszivattyúk kapcsolási sémája 1.Vaporline GBI(62;70;82) HACW hőszivattyú 2. fűtési/hűtési puffer tartály 3. HMV tartály 4. föld oldali cirkulációs szivattyú 5. golyóscsapok 6 tömegáram szabályzó szelep 7. spirovent légleválasztó 8.automata légtelenítő 9. töltő/ürítő golyóscsapok 10.Töltőcsonk(visszacsapó/elzáró szelep) 11.hálózati víz bekötés (visszacsapó szelep) 12.tágulási tartály 13.biztonsági szelep 14.nyomásmérő 15.külső léghőmérséklet érzékelő 16. kondenzátor oldali cirkulációs szivattyú 27

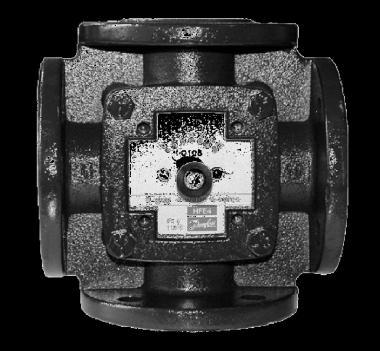

28 A szükséges puffertartály méretek. GBI (62-80) típusú hőszivattyúhoz: min. tartályméret 800 lit GBI95 típusú hőszivattyúhoz: min. tartályméret 1000 lit A beépített HMV szivattyúk: GBI (62;70;80;95)-HACW Grundfos UPS B K 180 Védettség: IP44, Nyomócsonk távolság:180mm, Q = 1,125m 3 /h, Telj.felvétel: 95 W. Megengedett ellenállás: max.: 4,57 m.v.o Desuperheater ellenállás: GBI(62;70;80;95): 3,4 m.v.o. A hőszivattyúba épített 4 járatú keverőcsap - Feladata, hogy hűtési üzemmódban az elpárologtató működését ellenáramúvá tegye, s ezzel jelentős - mértékben növelje a reverzibilis hőszivattyú (EER) értékét. - Működése automatikus,a funkcióváltó gombra (téli/nyári) működik. Megne -vezés Tömeg áram m 3 /h Típus HRE4/HFE4 Ellenál lás kpa GBI62 12,24 DN50 (2 ) 8 GBI70 15,12 DN50 (2 ) 9 GBI80 16,6 HFE4 DN50 (2 ) 9 GBI95 18 HFE4 DN50 (2 ) 10 - A beépített szelepek típusát,paramétereit,áramlási ellenállását az alábbi táblázat mutatja. 28

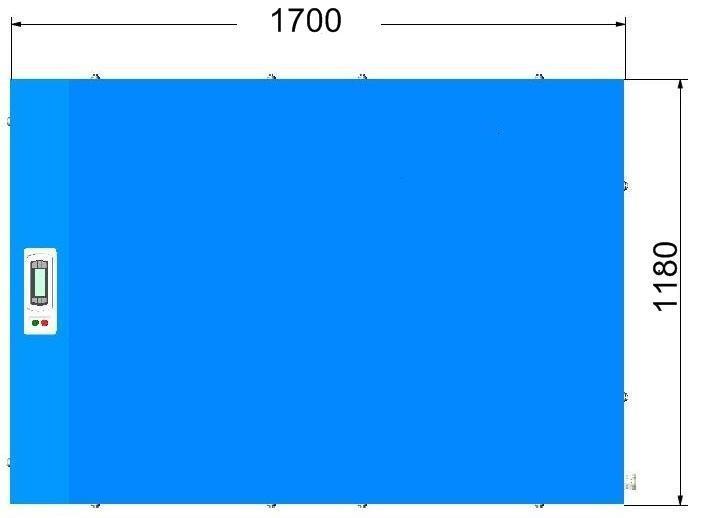

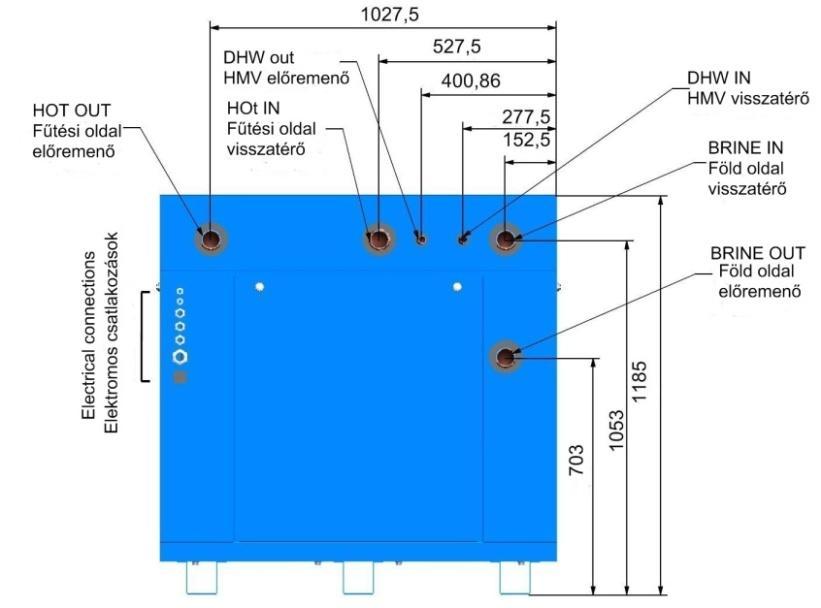

29 szükséglet,ellenállások a Vaporline GBI(62-95)-HACW hőszivattyúkhoz Modell l/s Elpárologtató vízoldali ellenállása max. m.v.o. kondenzátor vízoldali ellenállása max. m.v.o. 1 GBI62 3,05 1,25 1,05 2 GBI70 4,1 1,29 0,86 3 GBI80 4,6 1,22 0,85 4 GBI95 5,0 1,54 1,05 1.táblázat A hőszivattyúk méretei. Típusok: GBI62;GBI70;GBI80;GBI95 29

30 30

31 A faltávolságok: Gyártó: Geowatt Kft. A nagyteljesítményű hőszivattyúkhoz a minimális faltávolságokat az ellenőrzés, karbantartás miatt be kell tartani! A szorítózáras és leemelhető ajtók miatt a távolságok minimálisak. Esetleges javítási igény esetén a külső burkolat leszerelhető. Helyszűke esetén a készülékek csak tartószerkezettel helyezhetők egymásra. A készülékek között függőlegesen is minimum 20 cm távolságot kell tartani! A szállítási terjedelem: Hőszivattyú két kompresszoros,reverzibilis kivitelben, ekonomizerrel, elektronikus expanziós szeleppel,hűtőközeg tartállyal. cseppleválasztóval,,r410a hűtöközeg töltettel ellátva. Teljesít - mény szabályozott kivitelben. Rászerelt, időjárás függvényében vezérelt, digitális Carel pco3 szabályozóval, beépített áramlásőrökkel, fagyvédelmi hőmérséklet szabályozóval, magas és alacsony oldali presszosztátokkal és hangelnyelő állítható lábakkal,kék színben. Beépített HMV szivattyúval, desuperheaterrel. Dugaszolóaljzatra előszerelt külső hőmérséklet érzékelőkkel (külső léghőmérséklet,puffer,hmv,fűtési előremenő,) Opciós,kiegészítő tartozékok. Fűtési puffer tároló HMV tároló Elektromos fűtőbetétek a puffer és HMV tárolóhoz Föld oldali cirkulációs szivattyú Kondenzátor oldali cirkulációs szivattyú Fagyálló folyadék 4 járatú útváltó szelep 4 4 Hűtő üzemmódban az elpárologtatót ellenáramúvá teszi, s ezzel jelentősen javítja a hűtési üzemmód értékét. A táblázat hűtési értékei erre az opciós lehetőségre vonatkoznak! 31
