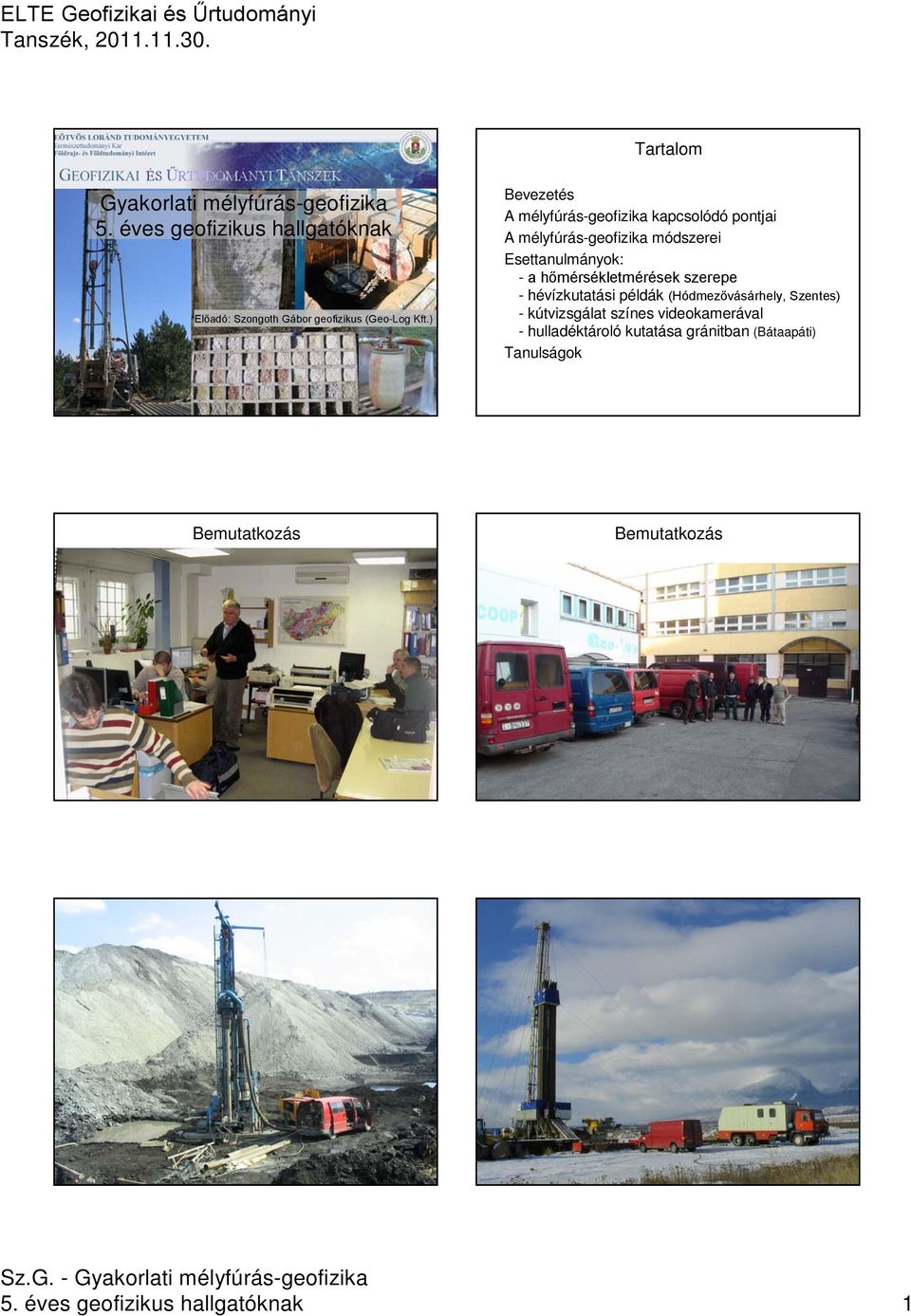

1 Gyakorlati mélyfúrás-geofizika 5. éves geofizikus hallgatóknak Előadó: Szongoth Gábor geofizikus (Geo-Log Kft.) Tartalom Bevezetés A mélyfúrás-geofizika kapcsolódó pontjai A mélyfúrás-geofizika módszerei Esettanulmányok: - a hőmérsékletmérések szerepe - hévízkutatási példák (Hódmezővásárhely, Szentes) - kútvizsgálat színes videokamerával - hulladéktároló kutatása gránitban (Bátaapáti) Tanulságok Bemutatkozás Bemutatkozás?? 5. éves geofizikus hallgatóknak 1

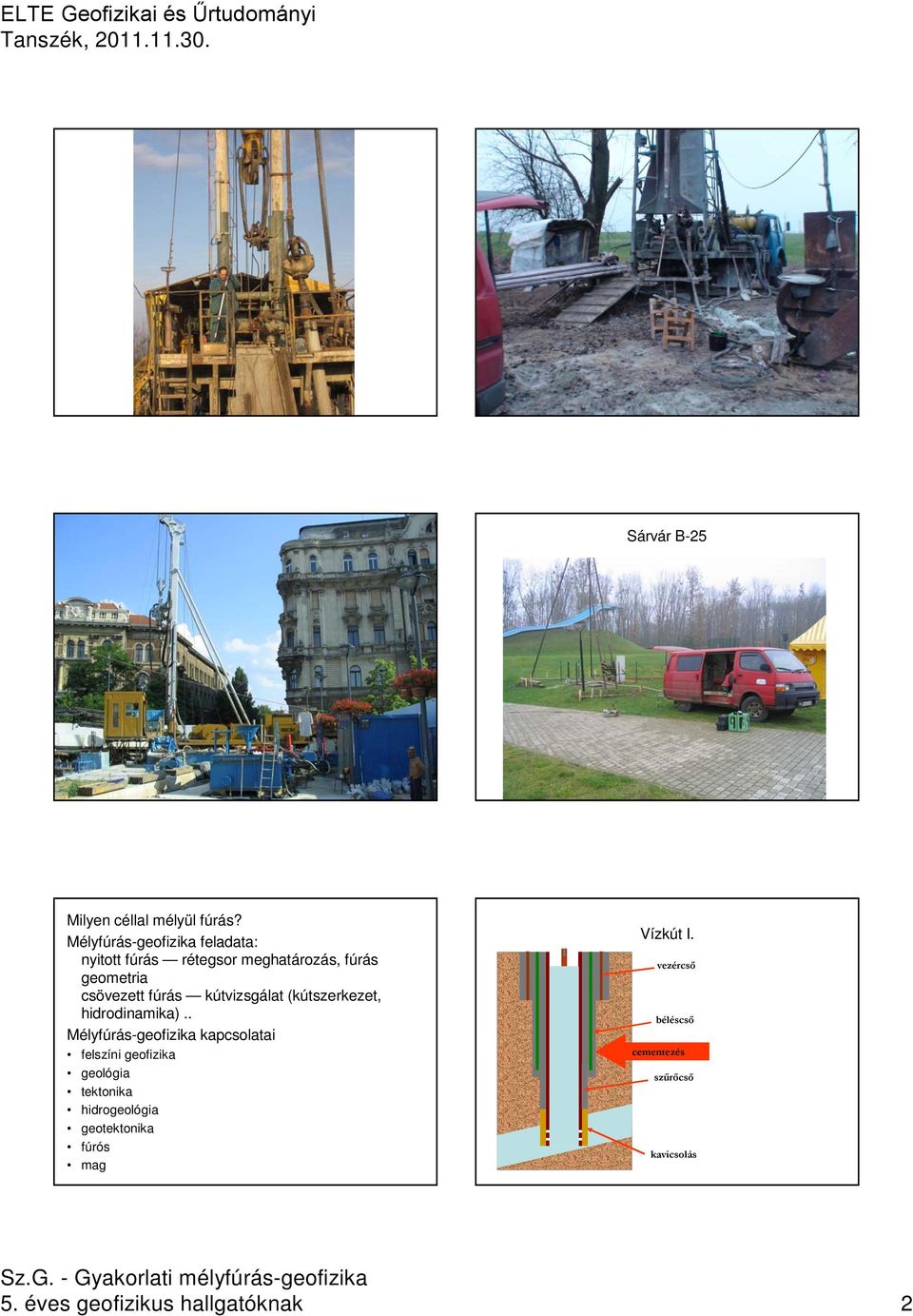

2 ??? Sárvár B-25 Milyen céllal mélyül fúrás? Mélyfúrás-geofizika feladata: nyitott fúrás rétegsor meghatározás, fúrás geometria csövezett fúrás kútvizsgálat (kútszerkezet, hidrodinamika).. Mélyfúrás-geofizika kapcsolatai felszíni geofizika geológia tektonika hidrogeológia geotektonika fúrós mag Vízkút I. vezércső béléscső cementezés szűrőcső kavicsolás 5. éves geofizikus hallgatóknak 2

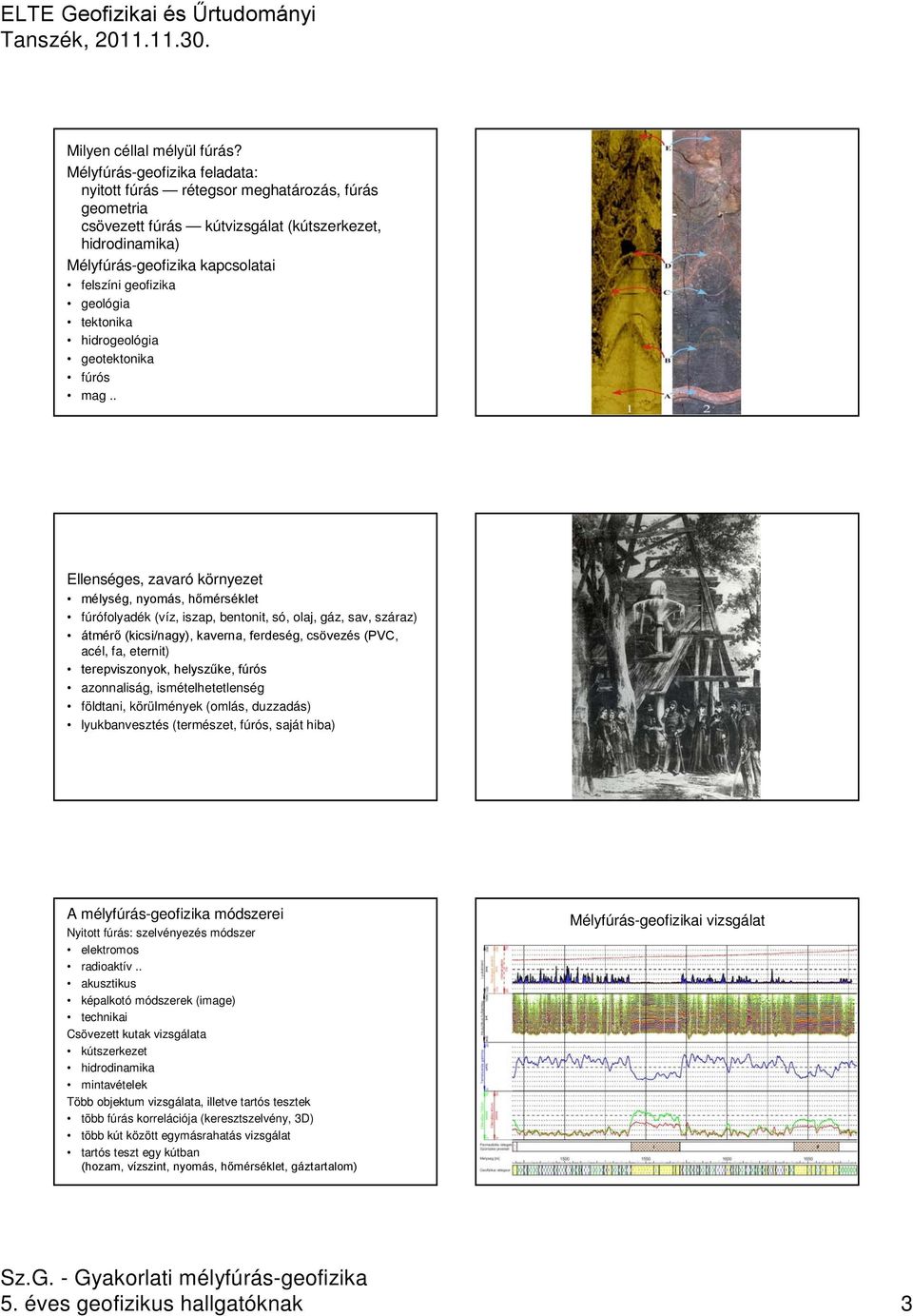

3 Milyen céllal mélyül fúrás? Mélyfúrás-geofizika feladata: nyitott fúrás rétegsor meghatározás, fúrás geometria csövezett fúrás kútvizsgálat (kútszerkezet, hidrodinamika) Mélyfúrás-geofizika kapcsolatai felszíni geofizika geológia tektonika hidrogeológia geotektonika fúrós mag..?? Ellenséges, zavaró környezet mélység, nyomás, hőmérséklet fúrófolyadék (víz, iszap, bentonit, só, olaj, gáz, sav, száraz) átmérő (kicsi/nagy), kaverna, ferdeség, csövezés (PVC, acél, fa, eternit) terepviszonyok, helyszűke, fúrós azonnaliság, ismételhetetlenség földtani, körülmények (omlás, duzzadás) lyukbanvesztés (természet, fúrós, saját hiba) A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív.. akusztikus képalkotó módszerek (image) technikai Csövezett kutak vizsgálata kútszerkezet hidrodinamika mintavételek Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D) több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom) Mélyfúrás-geofizikai vizsgálat 5. éves geofizikus hallgatóknak 3

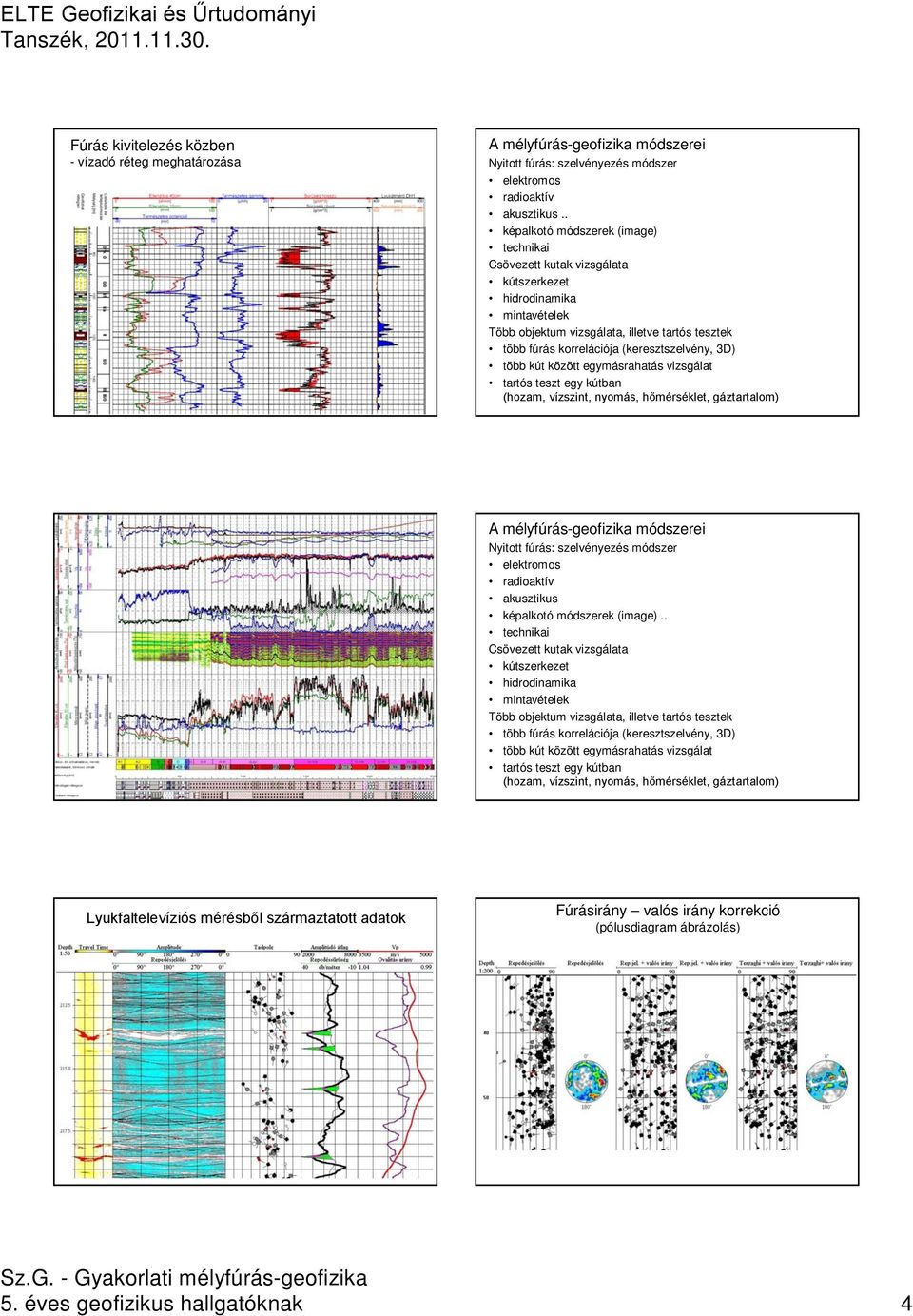

4 Fúrás kivitelezés közben - vízadó réteg meghatározása A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív akusztikus.. képalkotó módszerek (image) technikai Csövezett kutak vizsgálata kútszerkezet hidrodinamika mintavételek Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D) több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom)? A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív akusztikus képalkotó módszerek (image).. technikai Csövezett kutak vizsgálata kútszerkezet hidrodinamika mintavételek Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D) több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom) Lyukfaltelevíziós mérésből származtatott adatok Fúrásirány valós irány korrekció (pólusdiagram ábrázolás) 5. éves geofizikus hallgatóknak 4

5 ? A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív akusztikus képalkotó módszerek (image) technikai Csövezett kutak vizsgálata kútszerkezet.. hidrodinamika mintavételek Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D) több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom) A kútvizsgálat és a termelés-geofizika módszerei - lyukátmérő mérés, - akusztikus cementpalást ellenőrzés, A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív akusztikus képalkotó módszerek (image) technikai Csövezett kutak vizsgálata kútszerkezet hidrodinamika.. mintavételek Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D) több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom) Csövezés után - szűrők közti termelés eloszlás (áramlásmérés) A kútvizsgálat és a termelés-geofizika módszerei - hőmérsékletmérés, - áramlásmérés, - folyadék átlátszóság mérés, - folyadék vezetőképesség = iszapellenállás mérés, 5. éves geofizikus hallgatóknak 5

6 A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív akusztikus képalkotó módszerek (image) technikai Csövezett kutak vizsgálata kútszerkezet hidrodinamika mintavételek.. Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D) több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom) Hévízfürdő kútjának vizsgálata A mélyfúrás-geofizika módszerei Nyitott fúrás: szelvényezés módszer elektromos radioaktív akusztikus képalkotó módszerek (image) technikai Csövezett kutak vizsgálata kútszerkezet hidrodinamika mintavételek Több objektum vizsgálata, illetve tartós tesztek több fúrás korrelációja (keresztszelvény, 3D).. több kút között egymásrahatás vizsgálat tartós teszt egy kútban (hozam, vízszint, nyomás, hőmérséklet, gáztartalom) Fúrások együttes értelmezése - keresztszelvény (Hódmezővásárhely), Fúrások együttes értelmezése - háromdimenziós ábrázolás, 3D (Visonta) A kútvizsgálat és a termelés-geofizika módszerei - vízmintavétel (felszíni, mélységi), - színes videokamera felvétel 5. éves geofizikus hallgatóknak 6

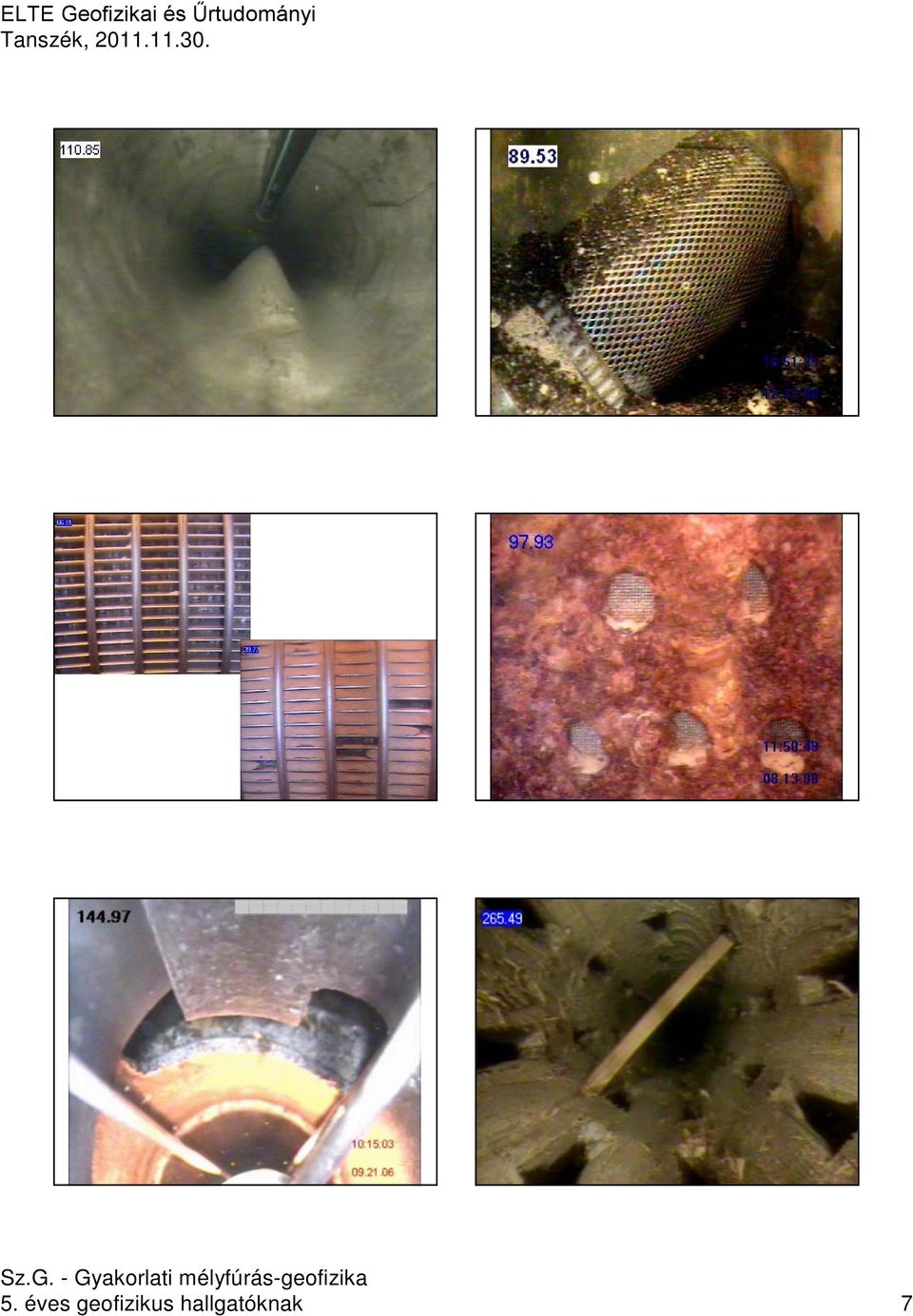

7 ?????? 5. éves geofizikus hallgatóknak 7

8 ? Hőmérsékletgörbék elvi menete Geotermikus gradiens Új hévízkút vizsgálata Hévízfürdő kútjának vizsgálata I. Hévízfürdő kútjának vizsgálata II. 5. éves geofizikus hallgatóknak 8

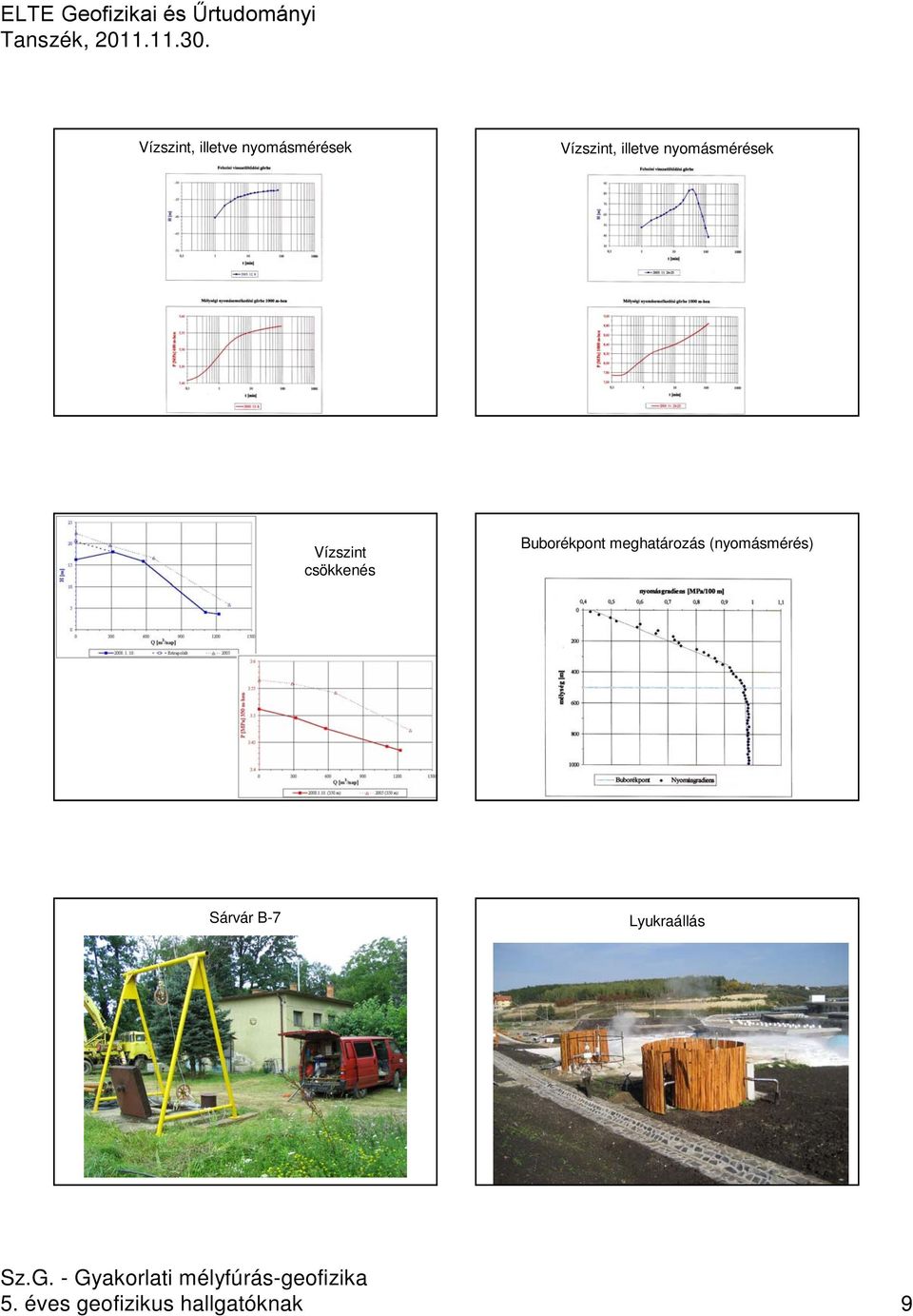

9 Vízszint, illetve nyomásmérések Vízszint, illetve nyomásmérések Vízszint csökkenés Buborékpont meghatározás (nyomásmérés) Sárvár B-7 Lyukraállás 5. éves geofizikus hallgatóknak 9

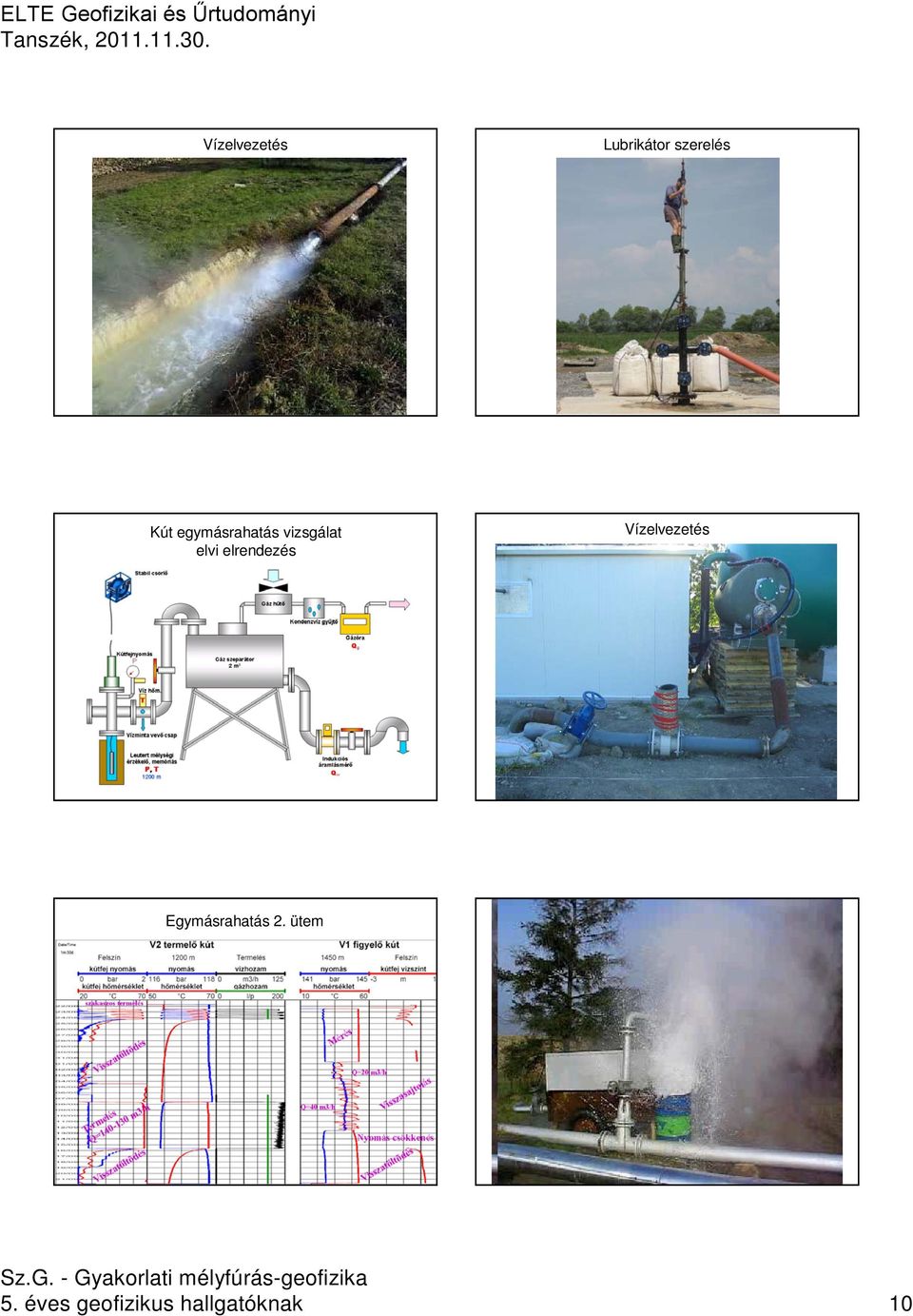

10 Vízelvezetés Lubrikátor szerelés Kút egymásrahatás vizsgálat elvi elrendezés Vízelvezetés Egymásrahatás 2. ütem? 5. éves geofizikus hallgatóknak 10

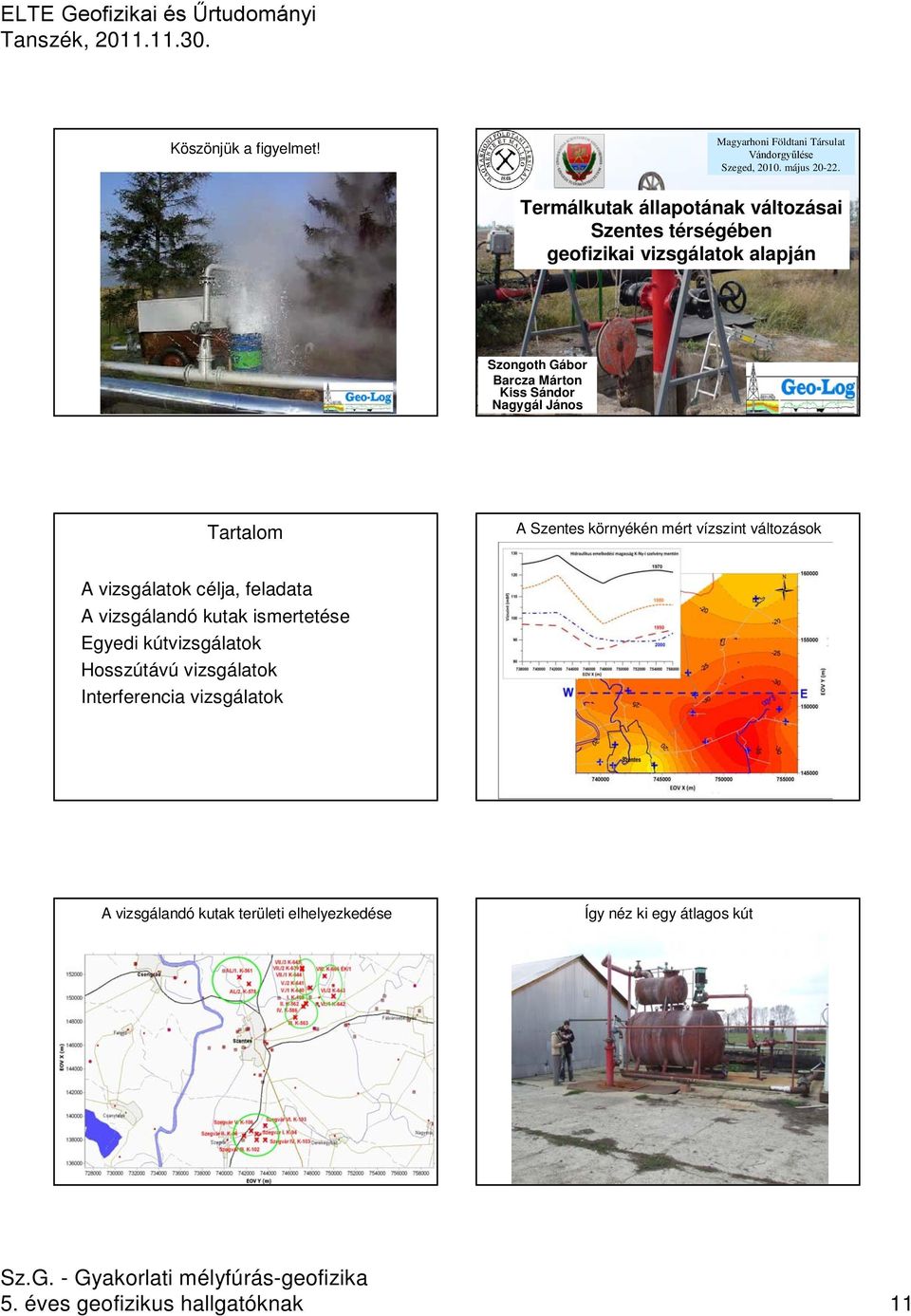

11 Köszönjük a figyelmet! Magyarhoni Földtani Társulat Vándorgyűlése Szeged, május Termálkutak állapotának változásai Szentes térségében geofizikai vizsgálatok alapján Szongoth Gábor Barcza Márton Kiss Sándor Nagygál János Tartalom A Szentes környékén mért vízszint változások A vizsgálatok célja, feladata A vizsgálandó kutak ismertetése Egyedi kútvizsgálatok Hosszútávú vizsgálatok Interferencia vizsgálatok A vizsgálandó kutak területi elhelyezkedése Így néz ki egy átlagos kút 5. éves geofizikus hallgatóknak 11

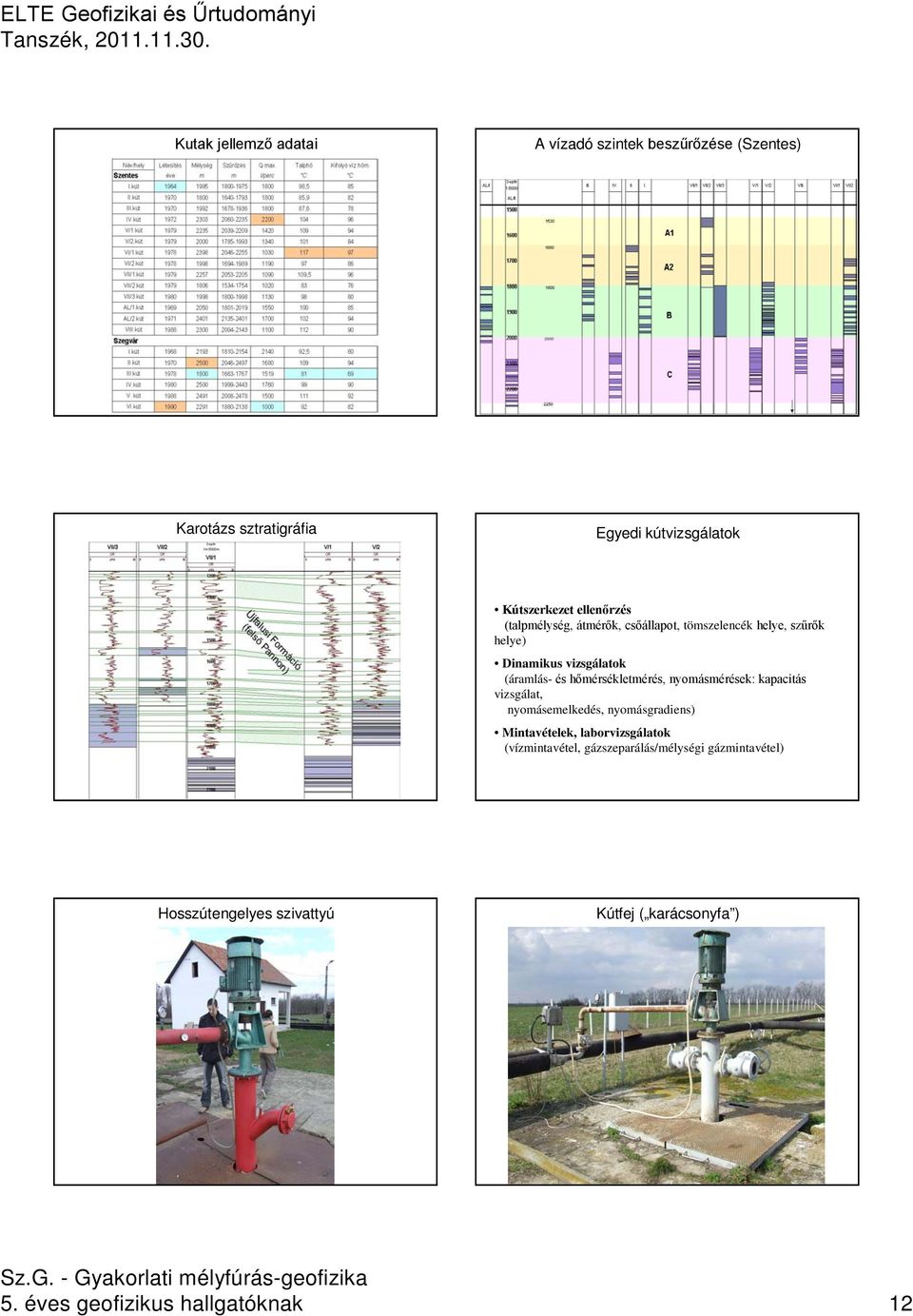

12 Kutak jellemző adatai A vízadó szintek beszűrőzése (Szentes) Karotázs sztratigráfia Egyedi kútvizsgálatok Kútszerkezet ellenőrzés (talpmélység, átmérők, csőállapot, tömszelencék helye, szűrők helye) Dinamikus vizsgálatok (áramlás- és hőmérsékletmérés, nyomásmérések: kapacitás vizsgálat, nyomásemelkedés, nyomásgradiens) Mintavételek, laborvizsgálatok (vízmintavétel, gázszeparálás/mélységi gázmintavétel) Hosszútengelyes szivattyú Kútfej ( karácsonyfa ) 5. éves geofizikus hallgatóknak 12

13 Kompresszoros kút Kútszerkezet vizsgálat (Szentes VI/1) Hozamgörbék (felszíni + mélységi, Szentes VII/3) Visszatöltődés, nyomásemelkedés (Szentes VII/3) Nyomásgradiens (Szentes VII/3) Nyomásmérések időbeli lefutása (Szentes VII/3) 5. éves geofizikus hallgatóknak 13

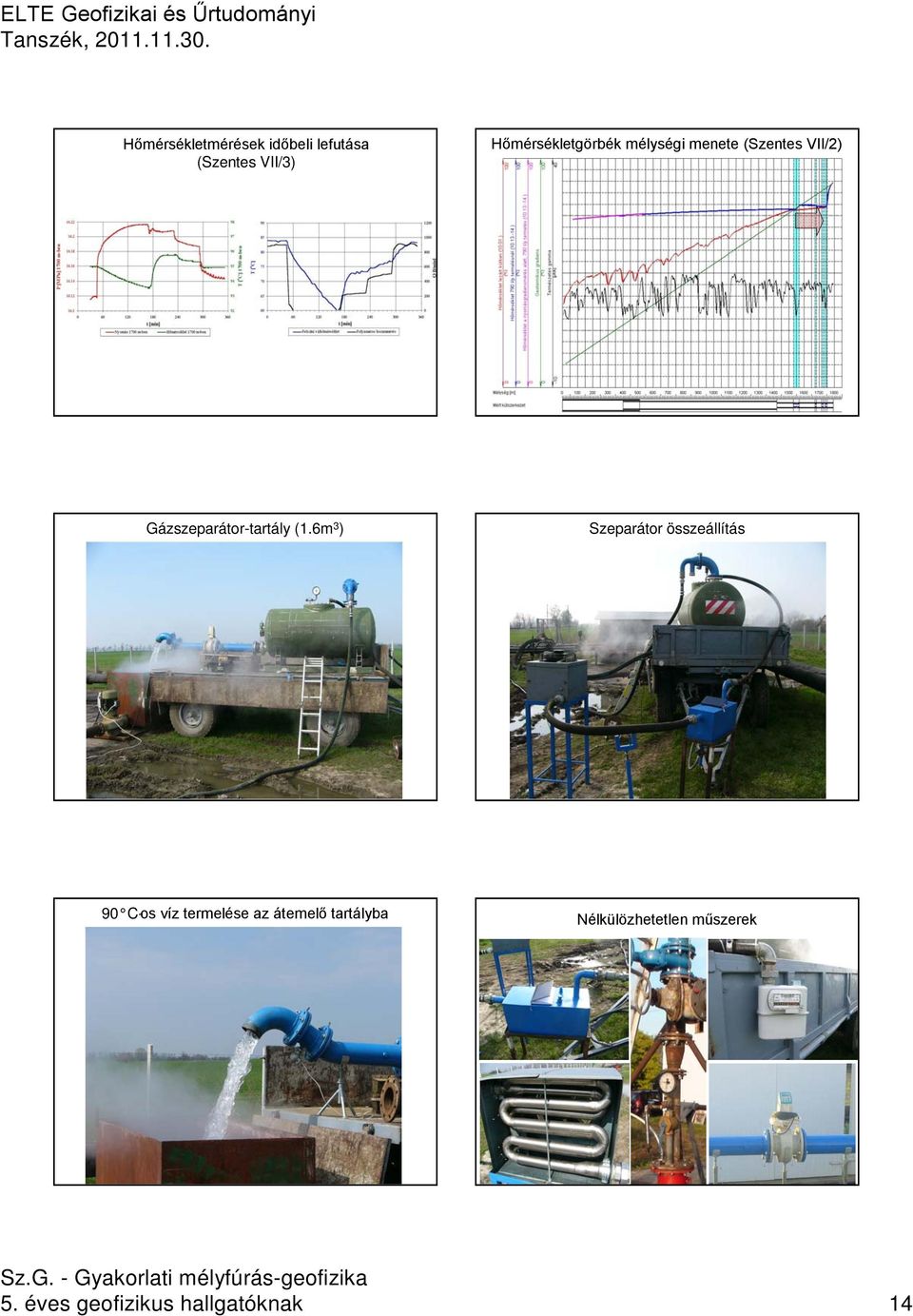

14 Hőmérsékletmérések időbeli lefutása (Szentes VII/3) Hőmérsékletgörbék mélységi menete (Szentes VII/2) Gázszeparátor-tartály (1.6m 3 ) Szeparátor összeállítás 90 C-os víz termelése az átemelő tartályba Nélkülözhetetlen műszerek 5. éves geofizikus hallgatóknak 14

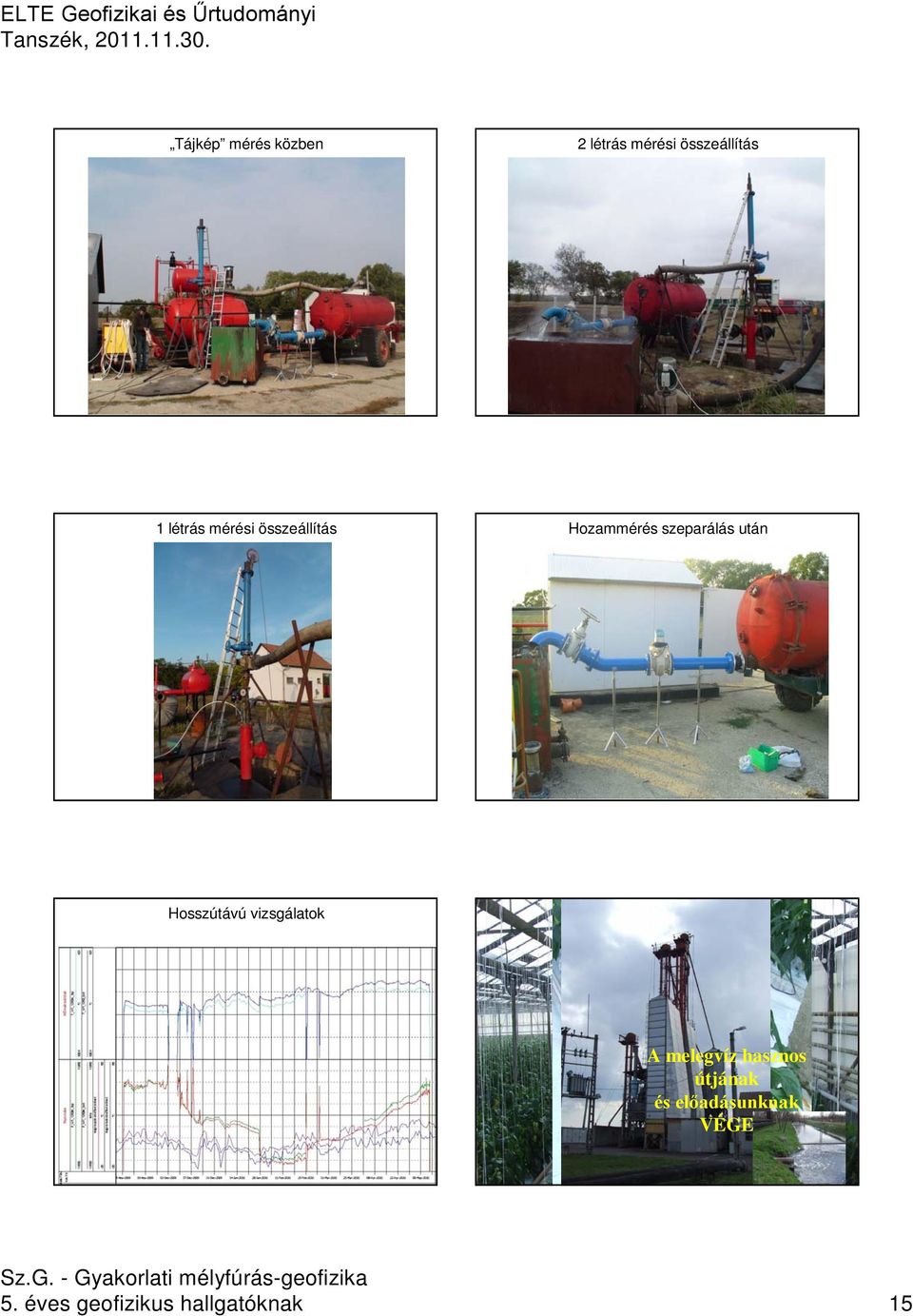

15 Tájkép mérés közben 2 létrás mérési összeállítás 1 létrás mérési összeállítás Hozammérés szeparálás után Hosszútávú vizsgálatok A melegvíz hasznos útjának és előadásunknak VÉGE 5. éves geofizikus hallgatóknak 15

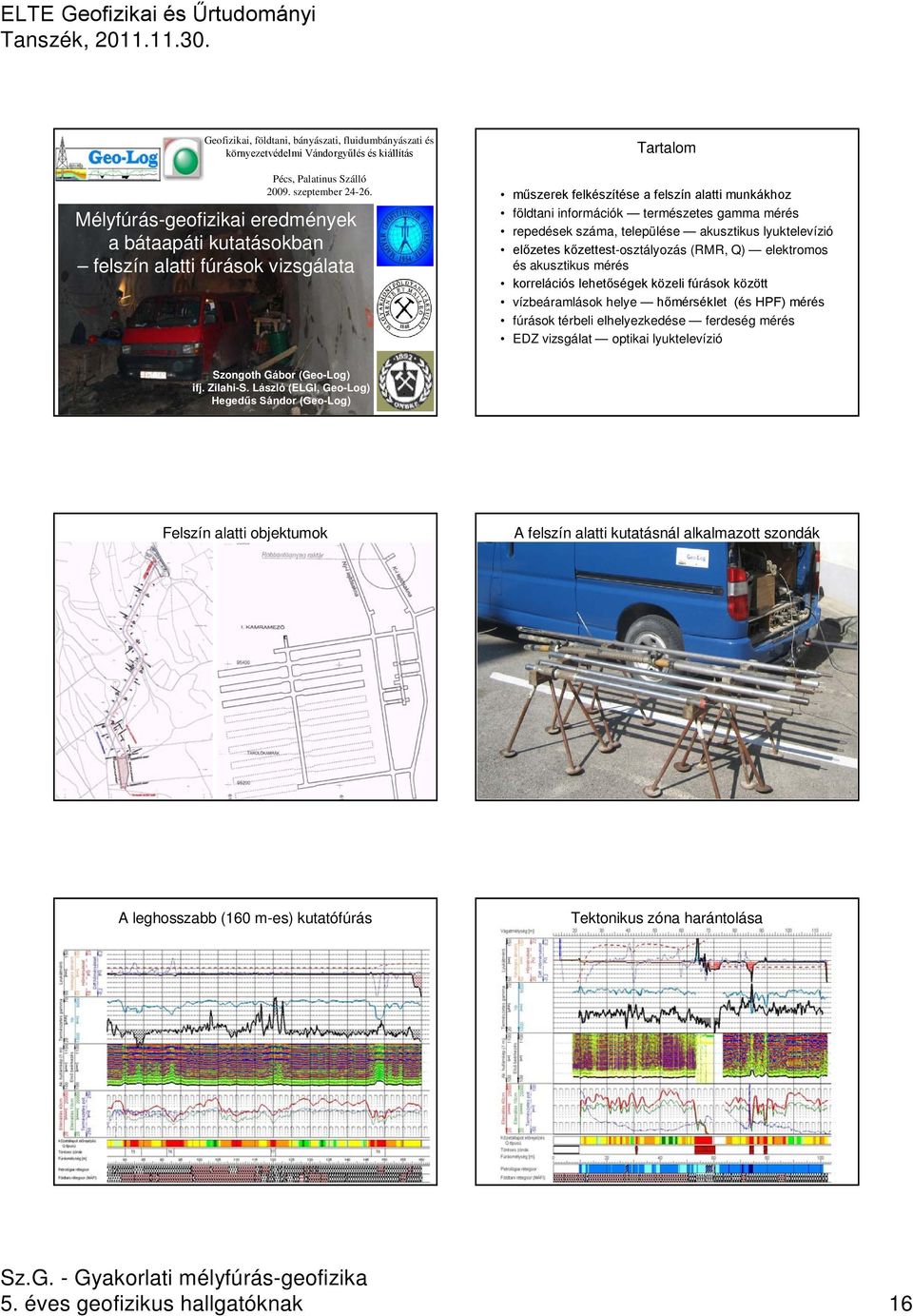

16 Geofizikai, földtani, bányászati, fluidumbányászati és környezetvédelmi Vándorgyűlés és kiállítás Pécs, Palatinus Szálló szeptember Mélyfúrás-geofizikai eredmények a bátaapáti kutatásokban felszín alatti fúrások vizsgálata Tartalom műszerek felkészítése a felszín alatti munkákhoz földtani információk természetes gamma mérés repedések száma, települése akusztikus lyuktelevízió előzetes kőzettest-osztályozás (RMR, Q) elektromos és akusztikus mérés korrelációs lehetőségek közeli fúrások között vízbeáramlások helye hőmérséklet (és HPF) mérés fúrások térbeli elhelyezkedése ferdeség mérés EDZ vizsgálat optikai lyuktelevízió Szongoth Gábor (Geo-Log) ifj. Zilahi-S. László (ELGI, Geo-Log) Hegedűs Sándor (Geo-Log) Felszín alatti objektumok A felszín alatti kutatásnál alkalmazott szondák A leghosszabb (160 m-es) kutatófúrás Tektonikus zóna harántolása 5. éves geofizikus hallgatóknak 16

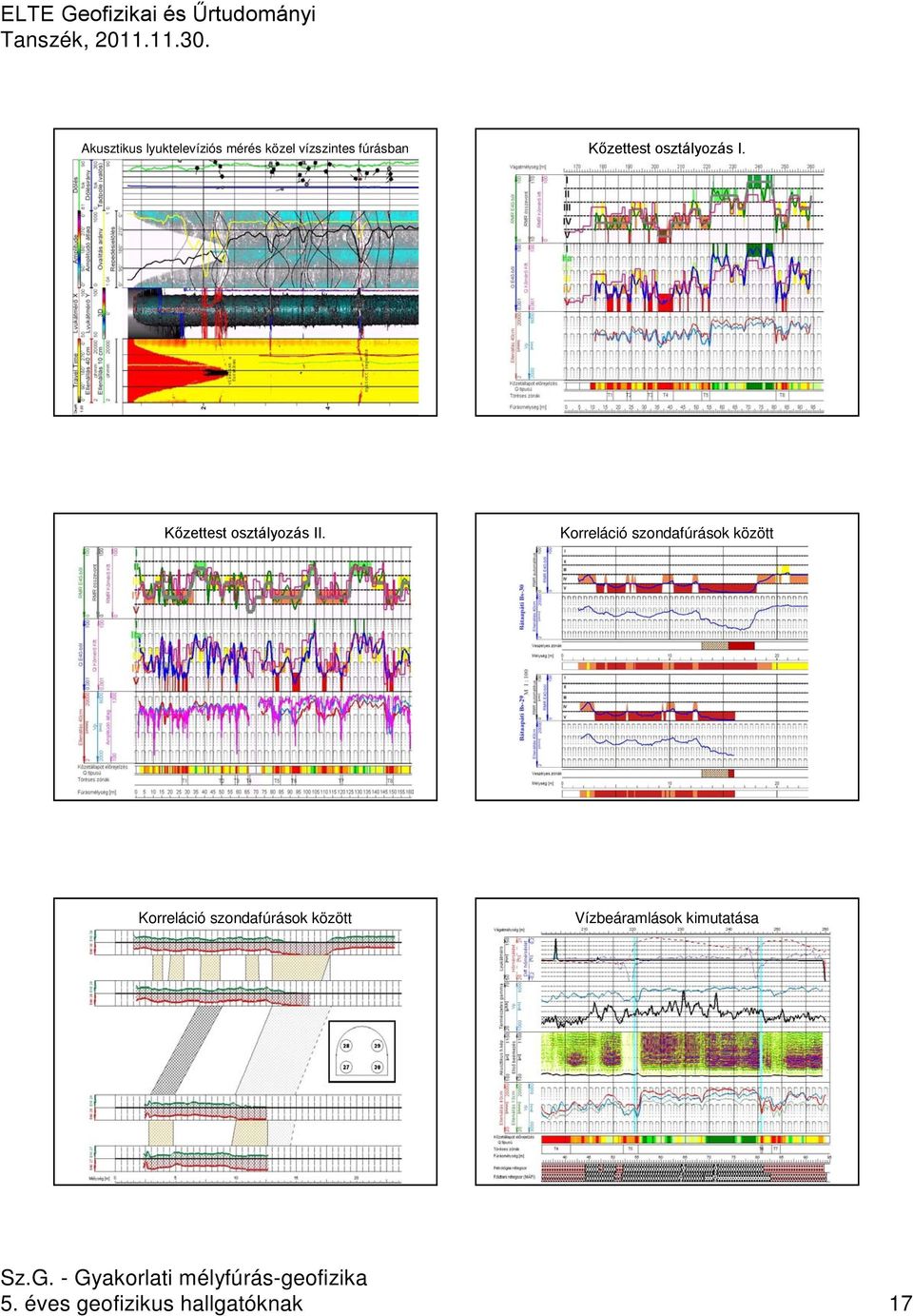

17 Akusztikus lyuktelevíziós mérés közel vízszintes fúrásban Kőzettest osztályozás I. Kőzettest osztályozás II. Korreláció szondafúrások között Korreláció szondafúrások között Vízbeáramlások kimutatása 5. éves geofizikus hallgatóknak 17

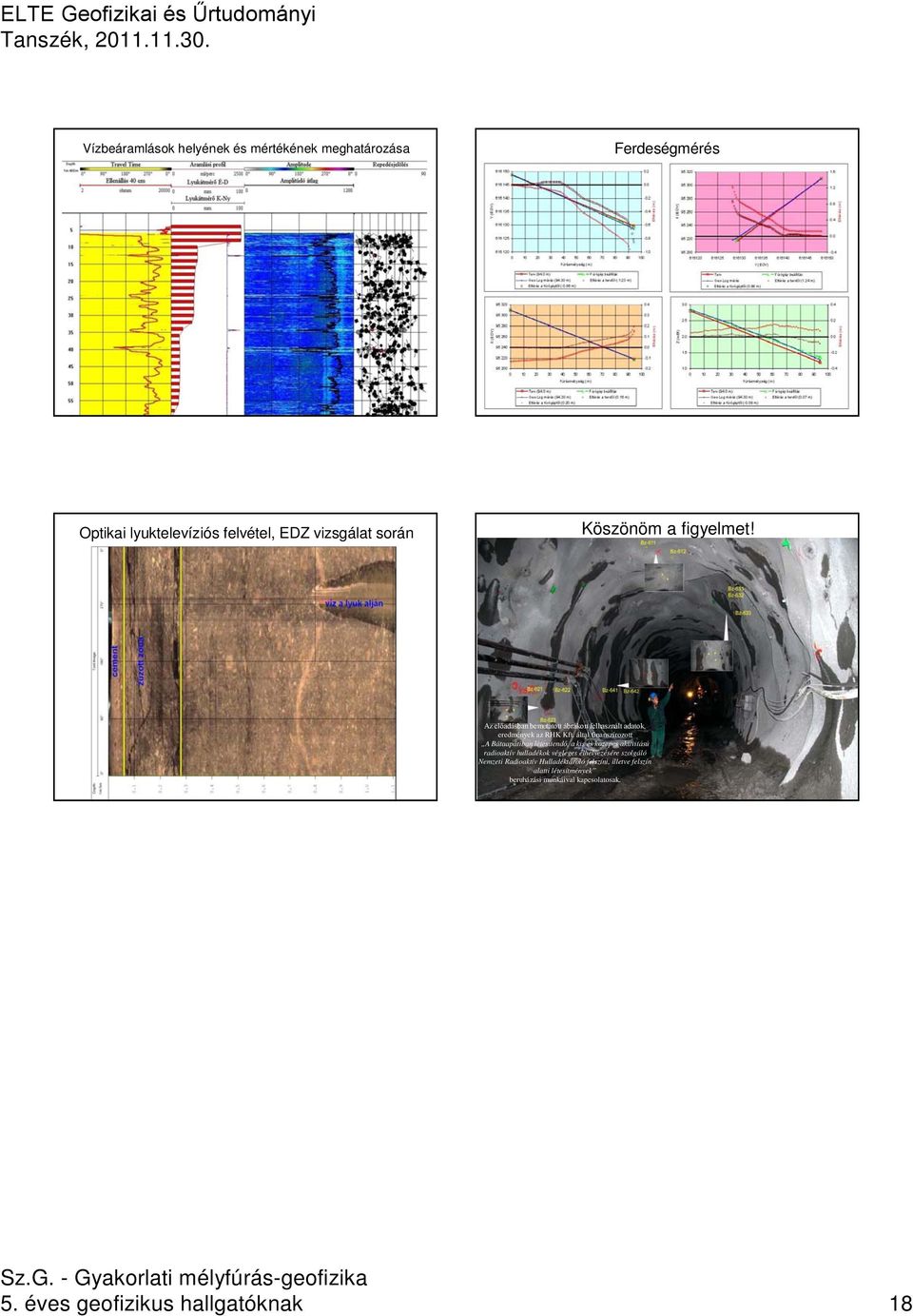

18 Vízbeáramlások helyének és mértékének meghatározása Ferdeségmérés Optikai lyuktelevíziós felvétel, EDZ vizsgálat során Köszönöm a figyelmet! Az előadásban bemutatott ábrákon felhasznált adatok, eredmények az RHK Kft. által finanszírozott A Bátaapátiban létesítendő, a kis és közepes aktivitású radioaktív hulladékok végleges elhelyezésére szolgáló Nemzeti Radioaktív Hulladéktároló felszíni, illetve felszín alatti létesítmények beruházási munkáival kapcsolatosak. 5. éves geofizikus hallgatóknak 18
