1 NAPELEMES RENDSZEREK és ALKALMAZÁSUK TERVEZÉS, KIVITELEZÉS Herbert Ferenc Budapest, 2012.dec. 6. LG

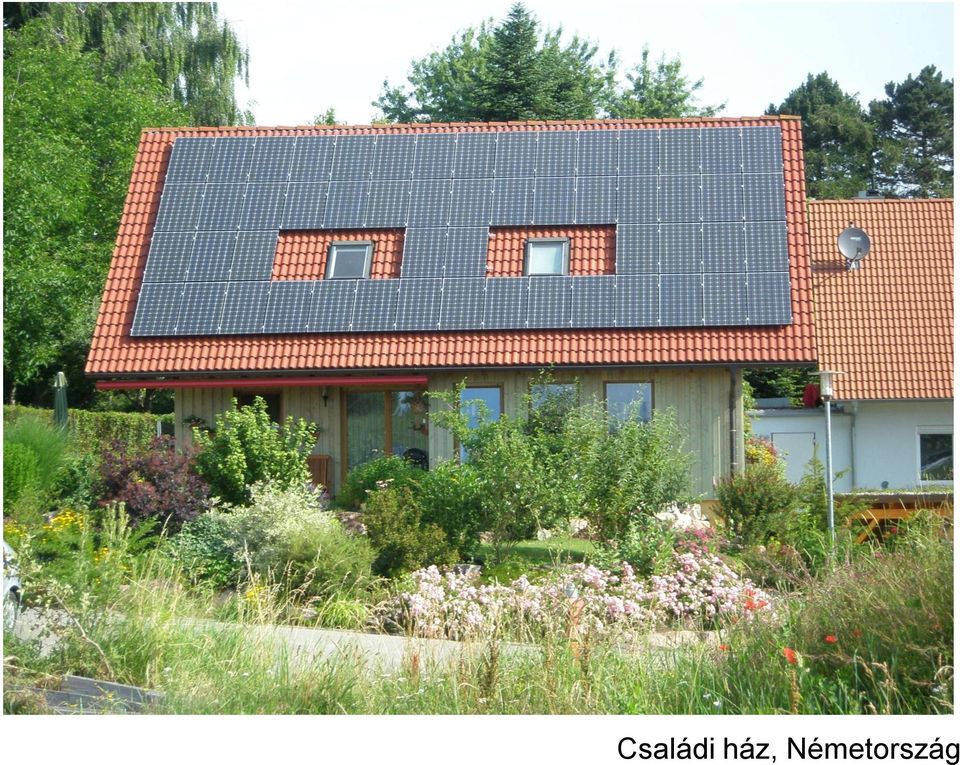

2 Családi ház, Németország

3 Fogadó

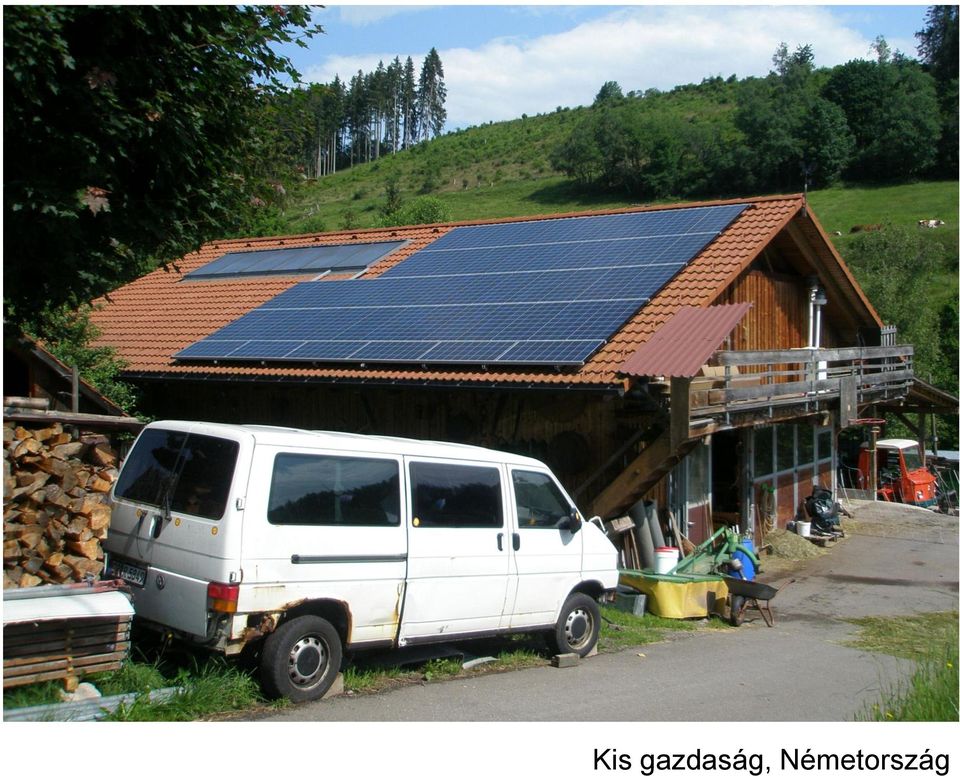

4 Kis gazdaság, Németország

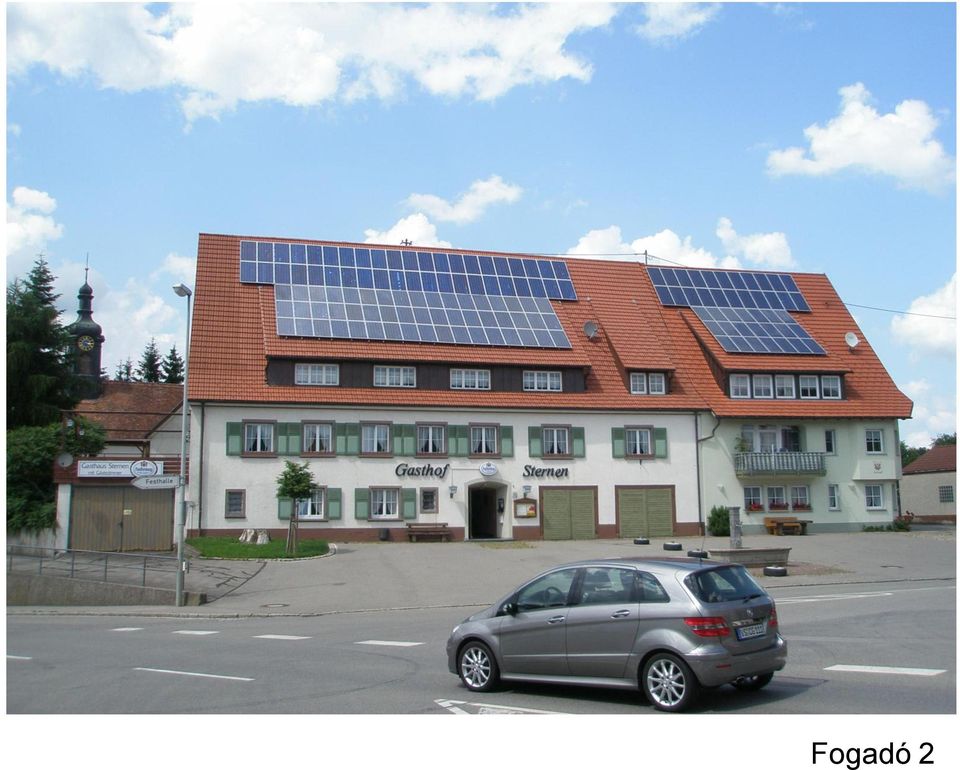

5 Fogadó 2

6 LG 10 kw monokristályos napelemmel szerelt hálózat szinkron üzemű családi ház

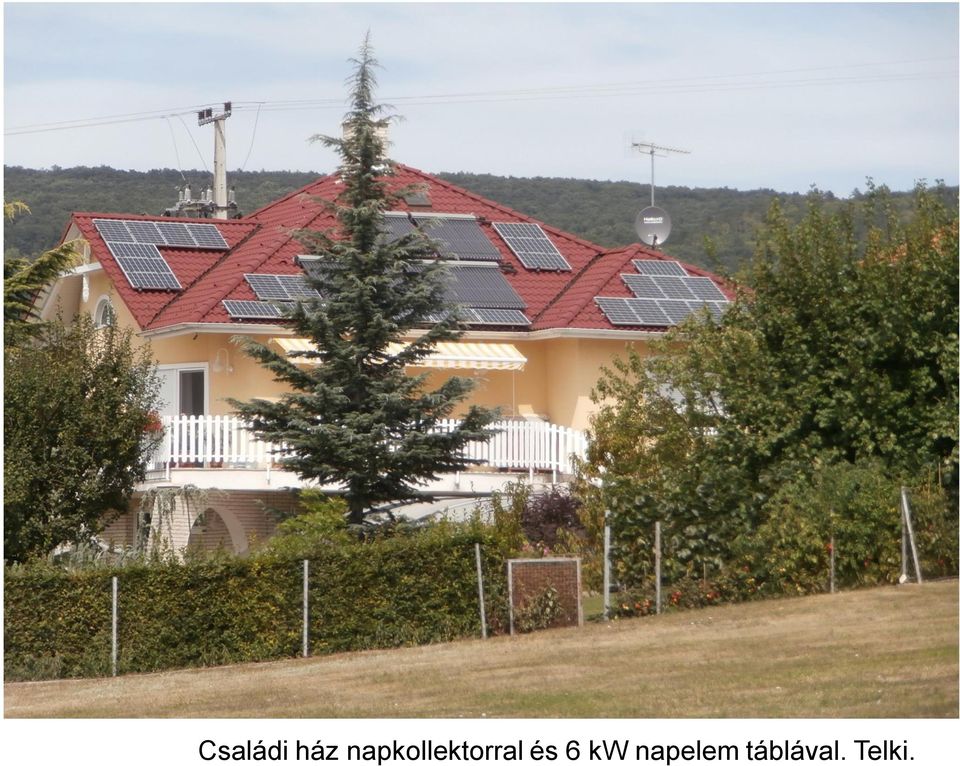

7 Családi ház napkollektorral és 6 kw napelem táblával. Telki.

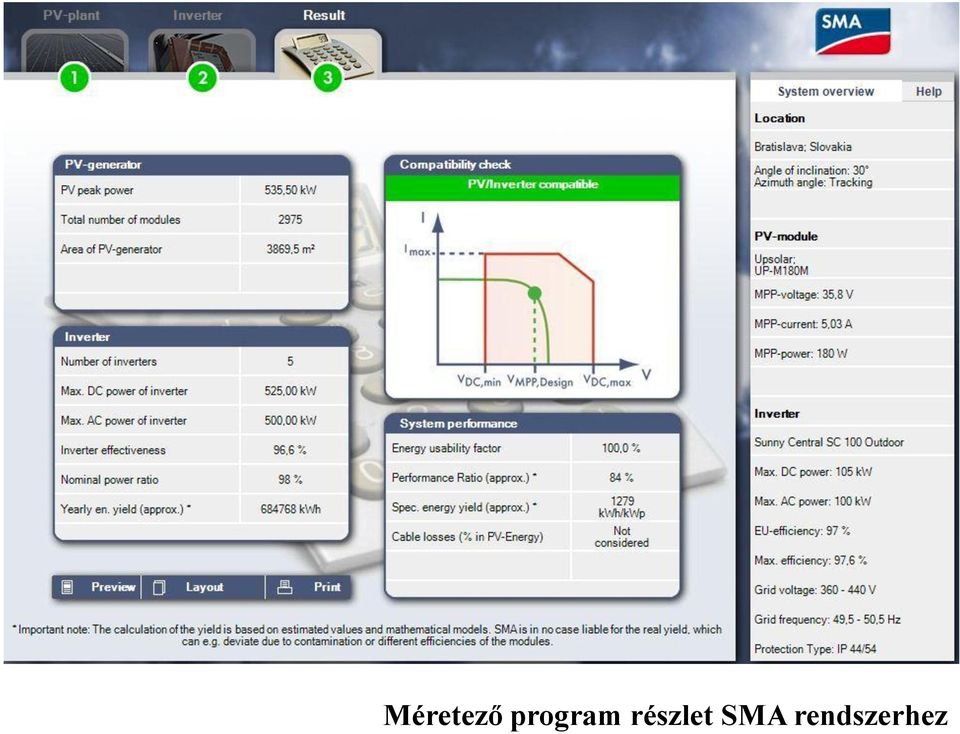

10 Méretező program részlet SMA rendszerhez

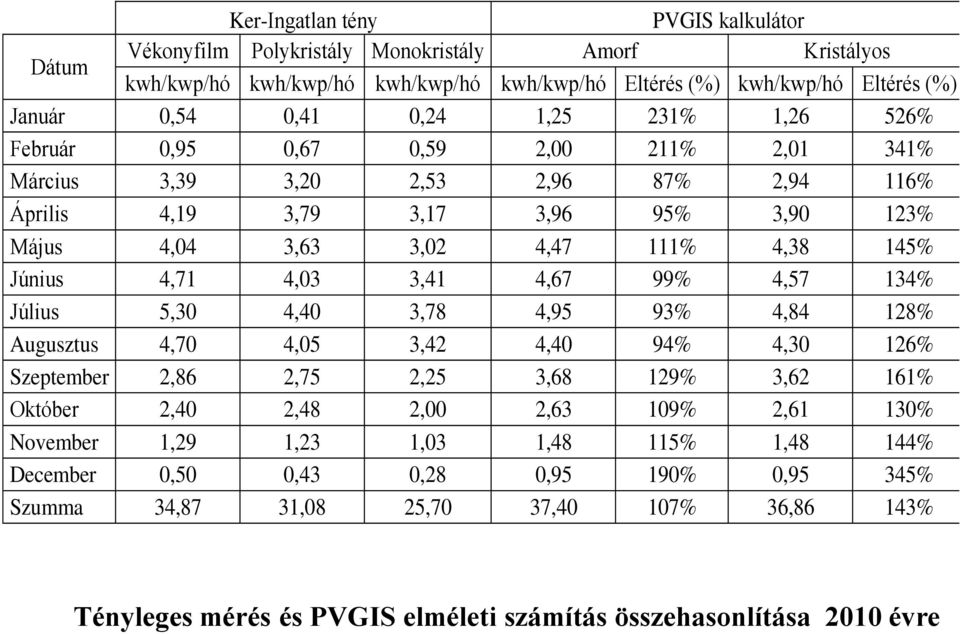

11 Ker-Ingatlan tény PVGIS kalkulátor Dátum Vékonyfilm Polykristály Monokristály Amorf Kristályos kwh/kwp/hó kwh/kwp/hó kwh/kwp/hó kwh/kwp/hó Eltérés (%) kwh/kwp/hó Eltérés (%) Január 0,54 0,41 0,24 1,25 231% 1,26 526% Február 0,95 0,67 0,59 2,00 211% 2,01 341% Március 3,39 3,20 2,53 2,96 87% 2,94 116% Április 4,19 3,79 3,17 3,96 95% 3,90 123% Május 4,04 3,63 3,02 4,47 111% 4,38 145% Június 4,71 4,03 3,41 4,67 99% 4,57 134% Július 5,30 4,40 3,78 4,95 93% 4,84 128% Augusztus 4,70 4,05 3,42 4,40 94% 4,30 126% Szeptember 2,86 2,75 2,25 3,68 129% 3,62 161% Október 2,40 2,48 2,00 2,63 109% 2,61 130% November 1,29 1,23 1,03 1,48 115% 1,48 144% December 0,50 0,43 0,28 0,95 190% 0,95 345% Szumma 34,87 31,08 25,70 37,40 107% 36,86 143% Tényleges mérés és PVGIS elméleti számítás összehasonlítása 2010 évre

4,03 3,41 4,67 99% 4,57 134% Július 5,30 4,40 3,78 4,95 93% 4,84 128% Augusztus 4,70 4,05 3,42 4,40 94% 4,30 126% Szeptember 2,86 2,75 2,25 3,68 129% 3,62 161% Október 2,40 2,48 2,00 2,63 109% 2,61

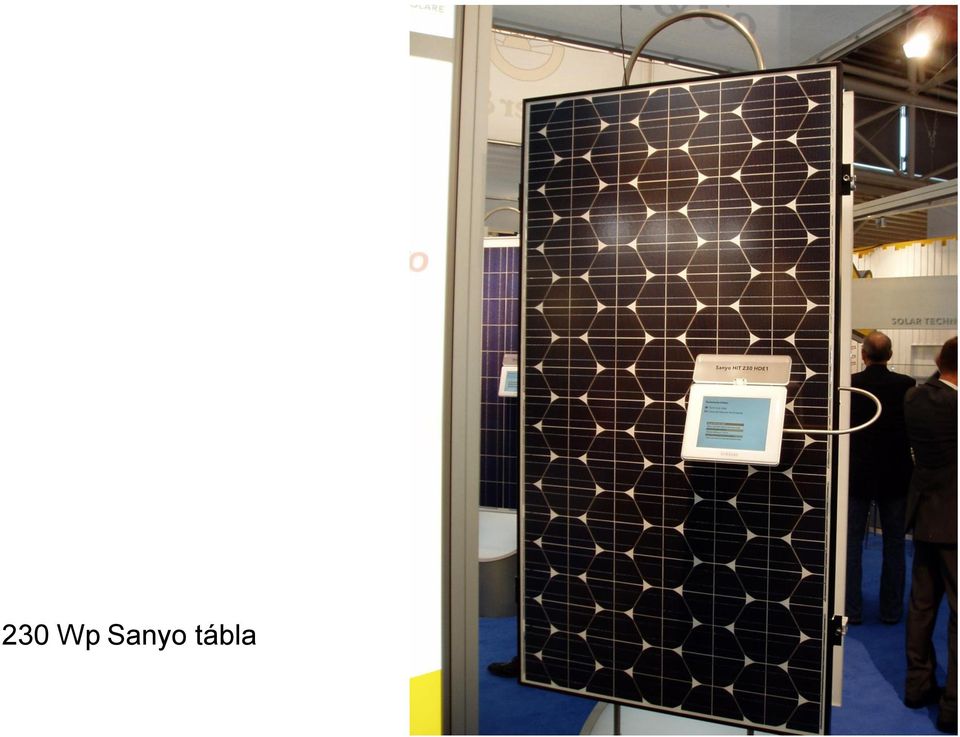

12 230 Wp Sanyo tábla

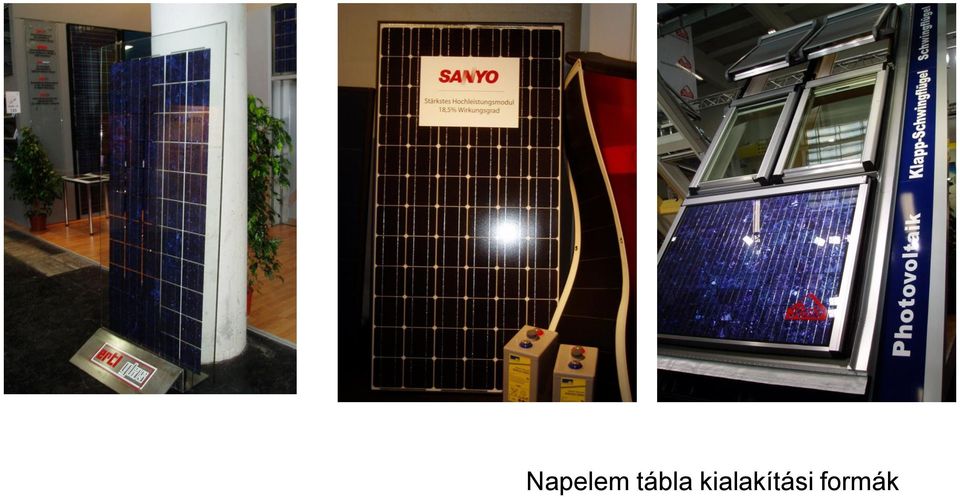

13 Napelem tábla kialakítási formák

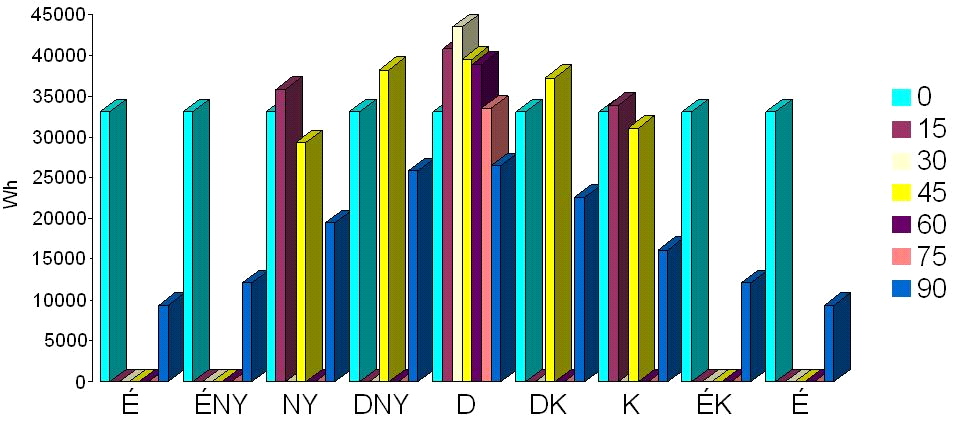

14 Napelem modulok évi termelés függése

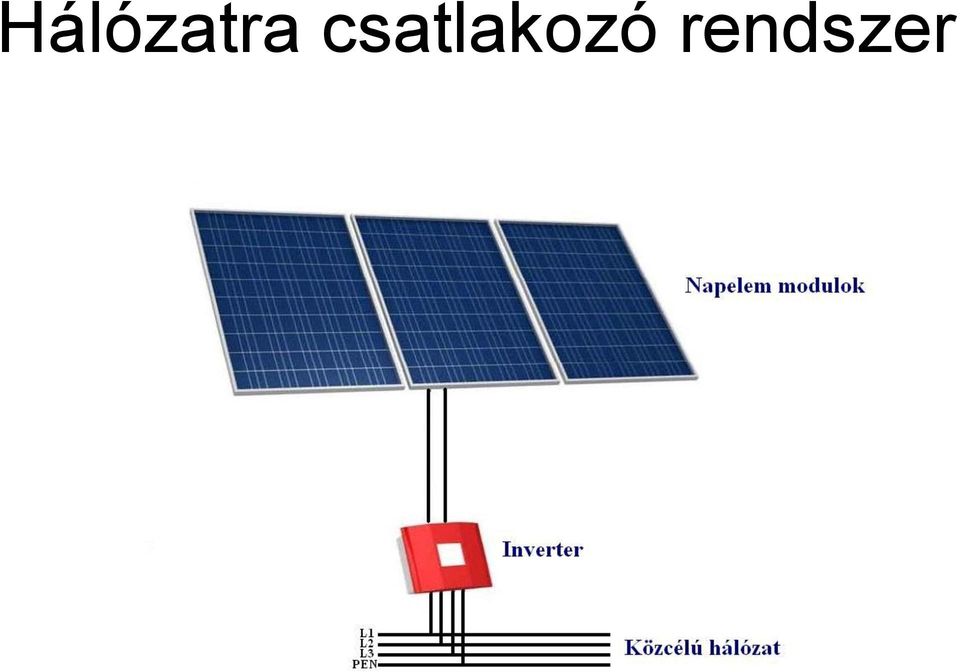

15 Hálózatra csatlakozó rendszer

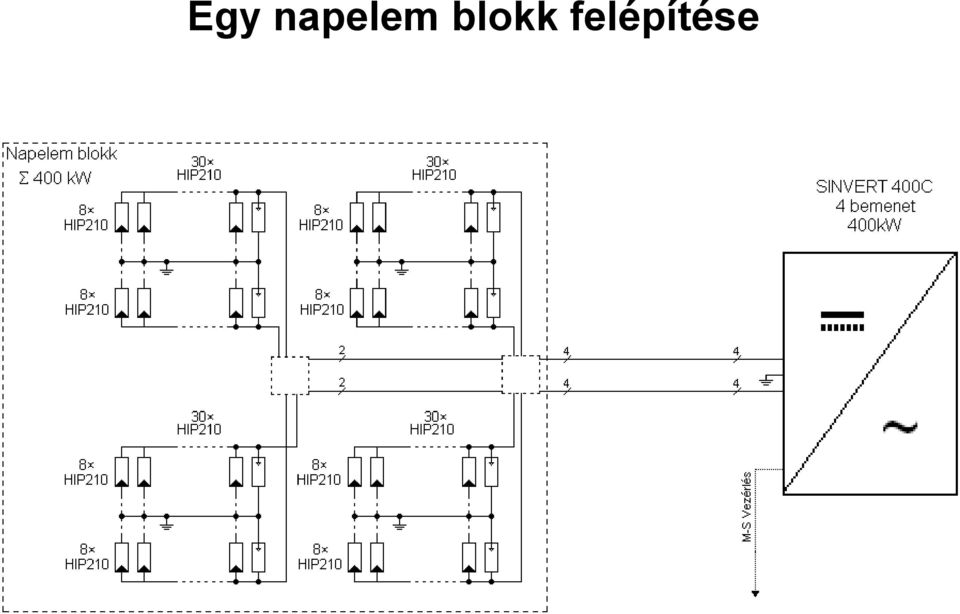

16 Egy napelem blokk felépítése

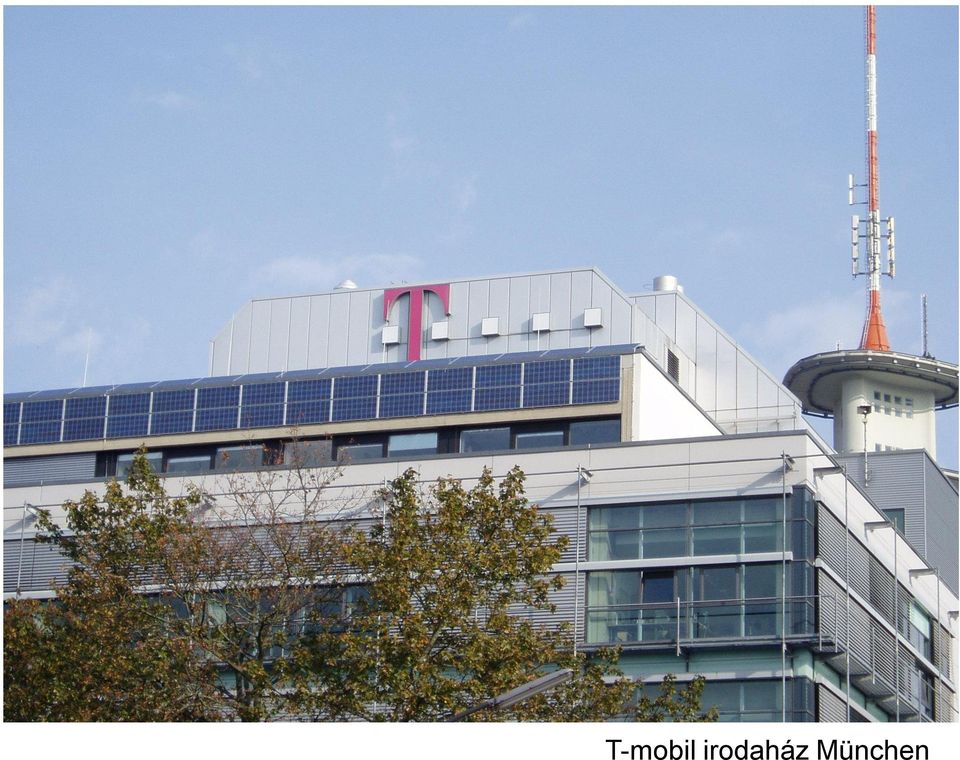

17 T-mobil irodaház München

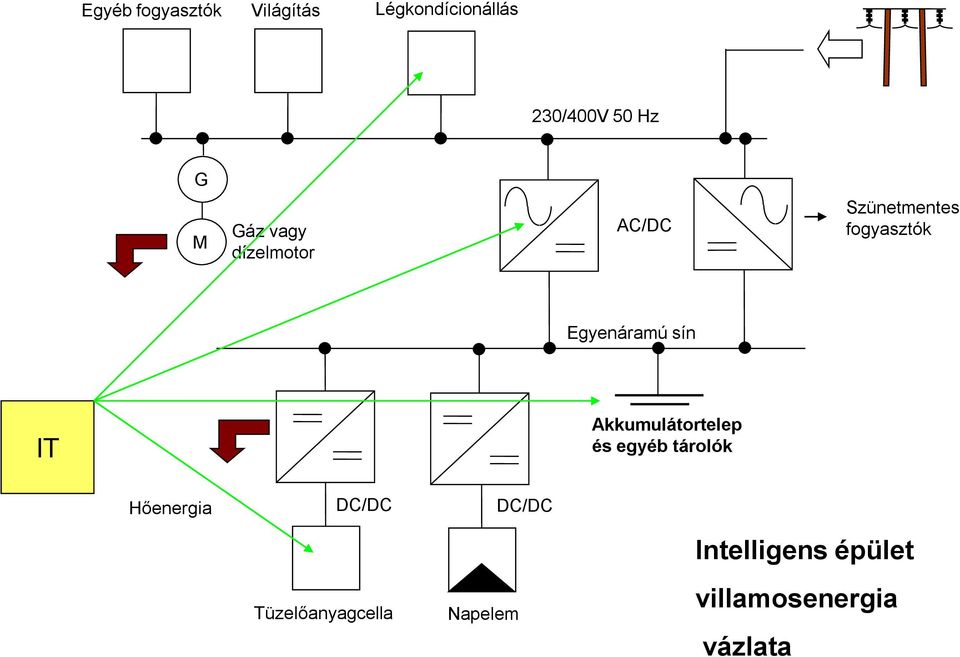

18 Egyéb fogyasztók Világítás Légkondícionállás 230/400V 50 Hz G M Gáz vagy dízelmotor AC/DC Szünetmentes fogyasztók Egyenáramú sín IT Akkumulátortelep és egyéb tárolók Hőenergia DC/DC DC/DC Tüzelőanyagcella Napelem Intelligens épület villamosenergia vázlata

sín IT Akkumulátortelep és egyéb tárolók Hőenergia DC/DC DC/DC

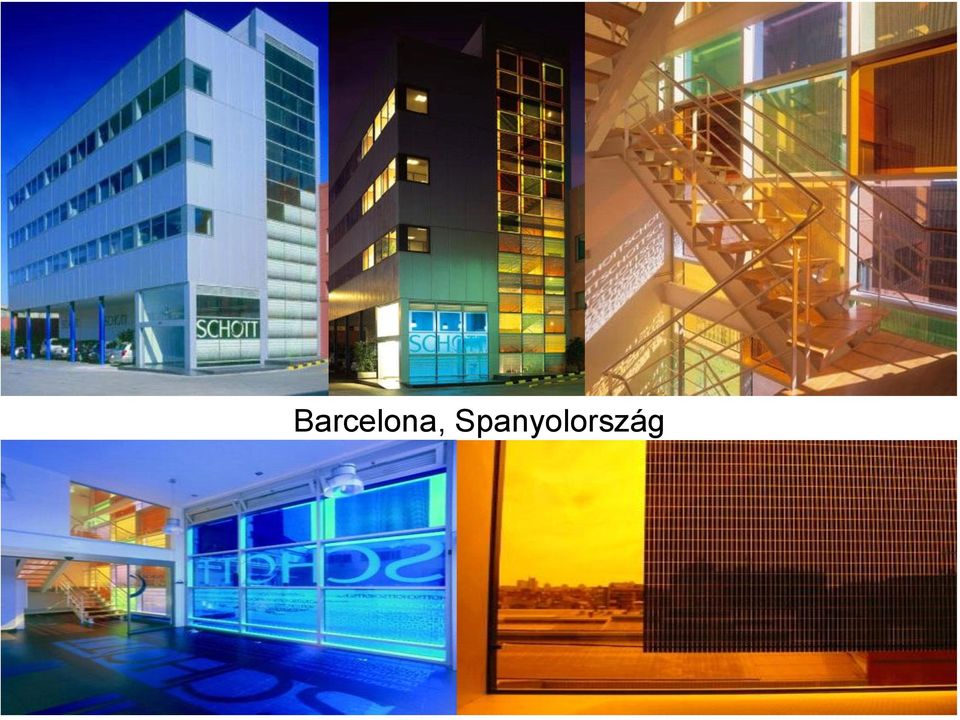

19 Barcelona, Spanyolország

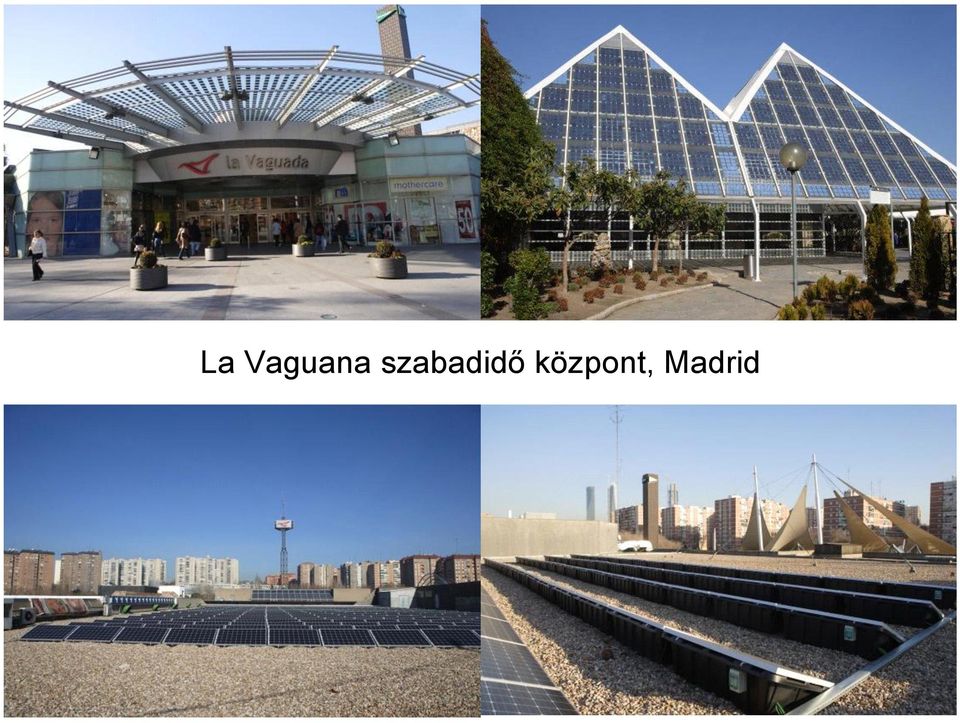

20 La Vaguana szabadidő központ, Madrid

21 ProLogis Park, Lyon, Franciaország, 435kW

22 BMW, München, 824kWp

23 MW A rendszerterhelés változása a nyári hónapokban Júniusi maximális rendszerterhelés Forrás: jun 2004.jun 2005.jun 2006.jun 2007.jun Dátum

24 Rendszer terhelés július 19. csütörtök feltételezve 200 MW tetőre telepített napelemet

25 2009. MEE - TESCO MEGAPARK 100 kwp

26 Napelem táblák rögzítése Lindab trapézlemez elemeken

27 SMC TL inverterek és időjárás mérő egység a 100kWp Megaparkon

28 2009 március, 100 kwp Megapark

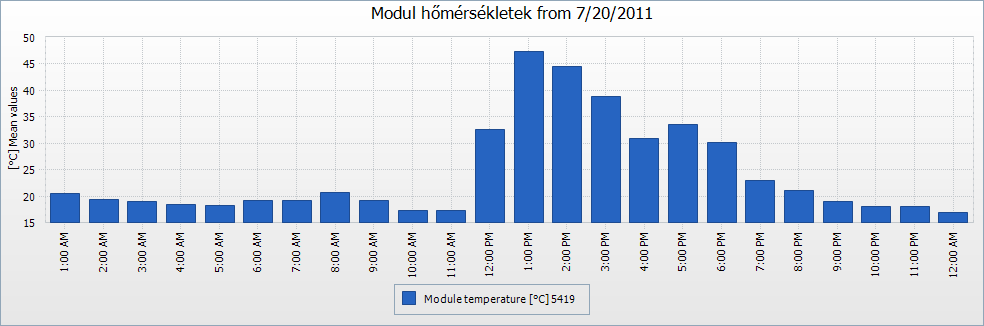

29 HŐMÉRSÉKLET HATÁS

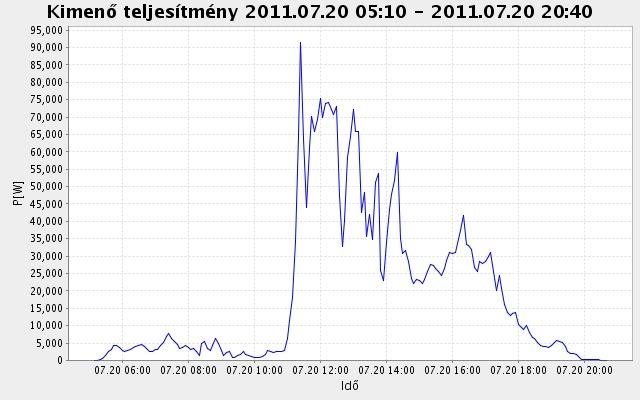

30 Hálózatra kapcsolt inverterek napi termelése

31 Megapark május 26.-i villamos energia termelése

32 Birmingham 102 kwp

33 Berlin, pályaudvar

34 Lehrter, vasútállomás építés

35 Parkoló, Kalifornia

36 Wels, Ausztria

37 KLNSys 40 kwp rendszer telepítése a szolnoki önkormányzat tetején

38 KLNSys PANNONHALMA, APÁTSÁG LÁTOGATÓ KÖZPONT

39 KLNSys PANNONHALMA, APÁTSÁG INVERTER RENDSZER

40 Az inverter kijelzőjén minden lényeges paraméter megjeleníthető

41 Az inverter kijelzőjén több fontos adat megjeleníthető

42 500kW teljesítmény egy betonházas inverter egységben

43 Gyapjas karbantartó gépek a zöld energia termelés érdekében

44 420 kwp Pest megyében

45 1600 db napelem tábla szerelése télen Fóton

46 Mínusz 9 fok igen, de a hó nem kedvez a villamos energia termelésnek

47 Fót PV termelése augusztus 24.-én

48 10 MWp legyalult ex narancs földön Florida Power Light KSC

49 1600 kw teljesítményű inverter forszírozott léghűtéssel trópusi klímára

50 Tüzihorganyzott tartók és kábelcsatornák Sunpower 300 W-os táblákkal

51 Nagyteljesítményű invertert tápláló stringek túláram és túlfesz. védelme

52 Kb db napelem tábla tisztítása türelmes feladat

53 Dióspatony, 400 kw földre telepített rendszer Kyocera poly táblákkal

54 TESCO Logisztikai Központ; Gyál 20,75 kwp

55 TESCO GYÁL 2008

56 Dióspatony 180 kw napkövető üzemben működő Sanyo napelem táblával

57 Vékonyfilm hibák 1.

58 Vékonyfilm hibák 2.

59 Napkövetős rendszer vezérlés meghibásodási jelensége

60 Napkövető rendszer veszélyes üzemben

61 Gyártási hiba

62 Napelem tábla vizsgálata hőkamerával Aktívenergia Kft

63 Különböző napelem táblák energia termelő képességének vizsgálata Aktívenergia Kft.

65 A NAPELEMES VILLAMOSENERGIA TERMELÉS ELŐNYEI Csúcsidőben termeli a legtöbb villamosenergiát, amikor a hűtő rendszerek a legnagyobb terhelést jelentik a hálózat számára, A tetőre szerelt napelemek árnyékoló hatása nyáron több C-kal csökkenti az épület belső hőmérsékletét, A rendszer mozgó alkatrészt nem tartalmaz, igen nagy megbízhatósággal, minimális karbantartási igénnyel termeli a villamos energiát, Ha egyszer megépült, min. 25 évig napról napra csendben, zaj nélkül villamos energiát termel nulla CO2 kibocsátás mellett, Megvalósítja a decentralizált energiatermelést annak minden előnyével, Mérsékeli a hagyományos energiahordozóktól való függést, ezzel nemzeti jövedelmet tart itthon, Gyorsan megépíthető, széles határok között 1 kw 50 MW A Nap az utóbbi néhány millió évben még soha nem emelte az energia sugárzás díját.

67 Köszönöm megtisztelő figyelmüket. Elérhetőségem: Mobil: 06 30/ Mért adatok:
