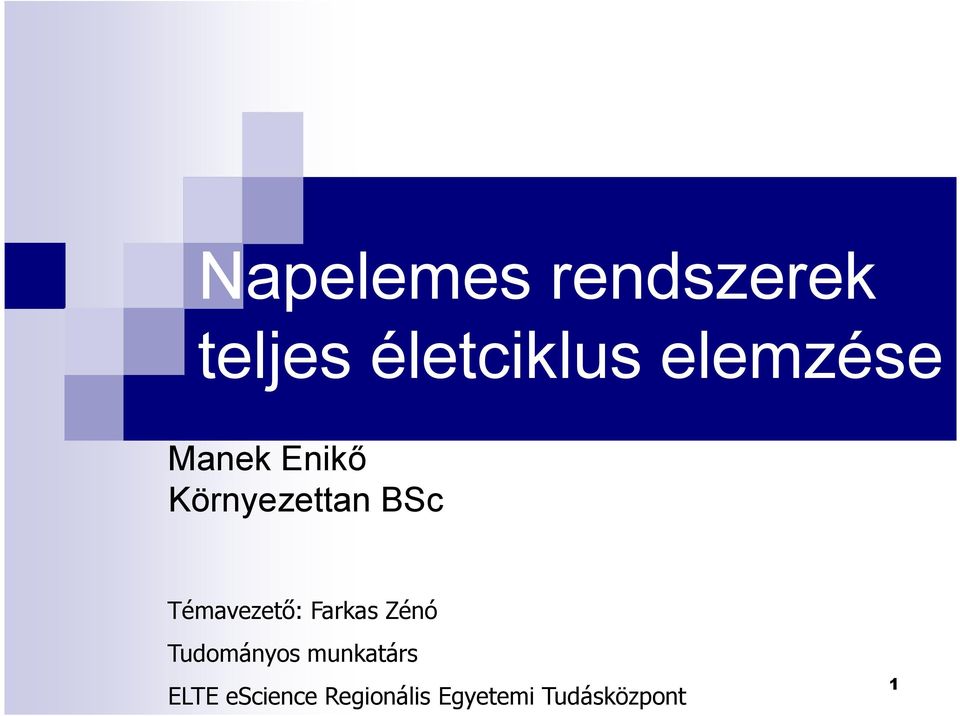

1 Napelemes rendszerek teljes életciklus elemzése Manek Enikı Környezettan BSc Témavezetı: Farkas Zénó Tudományos munkatárs ELTE escience Regionális Egyetemi Tudásközpont 1

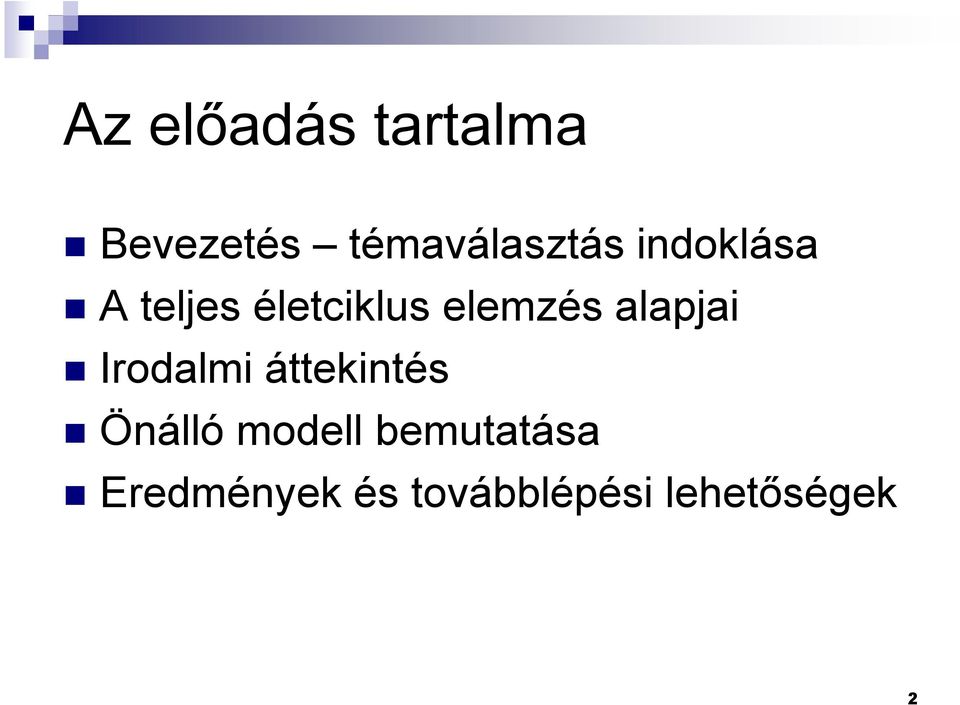

2 Az elıadás tartalma Bevezetés témaválasztás indoklása A teljes életciklus elemzés alapjai Irodalmi áttekintés Önálló modell bemutatása Eredmények és továbblépési lehetıségek 2

3 Témaválasztásom okai Megoszló vélemények a napelemekrıl Kevesen ismerik és használják ki az életciklus elemzésben rejlı lehetıségeket Magyar szakirodalom, információs források hiánya Nem állnak rendelkezésre hazai napsugárzás adatokat és energia mixet felhasználó elemzések 3

lehetıségeket Magyar szakirodalom, információs források hiánya Nem

4 Mi az az életciklus elemzés (LCA)? Környezeti teljesítményértékelı módszer, melynek célja egy termék vagy szolgáltatás környezeti hatásainak pontos meghatározása annak létrejöttétıl az életciklusa végéig. Alkalmazásai Elınyei 4

egy termék vagy szolgáltatás környezeti hatásainak

5 Alapfogalmak és az elemzés menete Célok meghatározása Életciklus leltár (LCI) összeállítása Módszer, indikátor kiválasztása Hatáselemzés (LCIA) a leltár elemeire Eredmények értelmezése, LCA jelentés 5

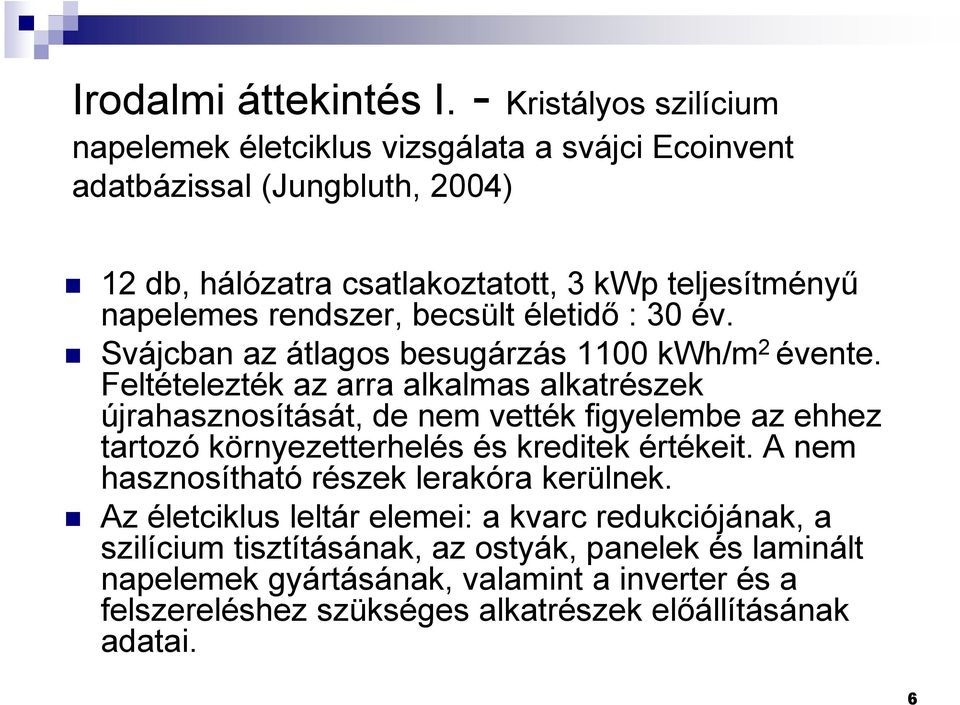

6 Irodalmi áttekintés I. - Kristályos szilícium napelemek életciklus vizsgálata a svájci Ecoinvent adatbázissal (Jungbluth, 2004) 12 db, hálózatra csatlakoztatott, 3 kwp teljesítményő napelemes rendszer, becsült életidı : 30 év. Svájcban az átlagos besugárzás 1100 kwh/m 2 évente. Feltételezték az arra alkalmas alkatrészek újrahasznosítását, de nem vették figyelembe az ehhez tartozó környezetterhelés és kreditek értékeit. A nem hasznosítható részek lerakóra kerülnek. Az életciklus leltár elemei: a kvarc redukciójának, a szilícium tisztításának, az ostyák, panelek és laminált napelemek gyártásának, valamint a inverter és a felszereléshez szükséges alkatrészek elıállításának adatai. 6

rendszer, becsült életidı : 30 év. Svájcban az átlagos besugárzás 1100 kwh/m 2 évente.

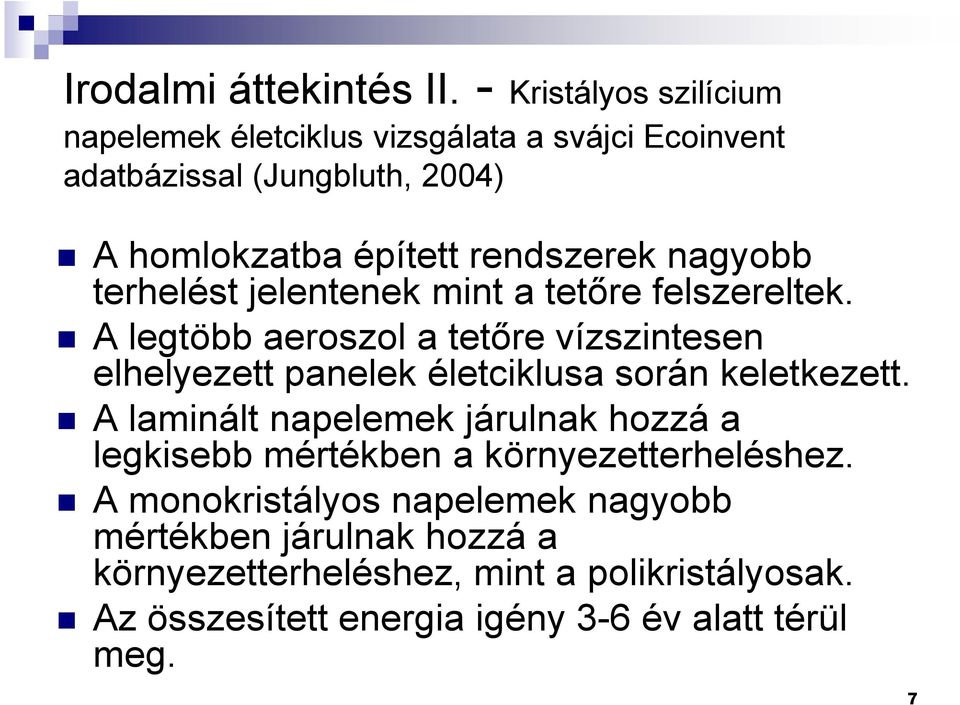

7 Irodalmi áttekintés II. - Kristályos szilícium napelemek életciklus vizsgálata a svájci Ecoinvent adatbázissal (Jungbluth, 2004) A homlokzatba épített rendszerek nagyobb terhelést jelentenek mint a tetıre felszereltek. A legtöbb aeroszol a tetıre vízszintesen elhelyezett panelek életciklusa során keletkezett. A laminált napelemek járulnak hozzá a legkisebb mértékben a környezetterheléshez. A monokristályos napelemek nagyobb mértékben járulnak hozzá a környezetterheléshez, mint a polikristályosak. Az összesített energia igény 3-6 év alatt térül meg. 7

nagyobb terhelést jelentenek mint a tetıre felszereltek.

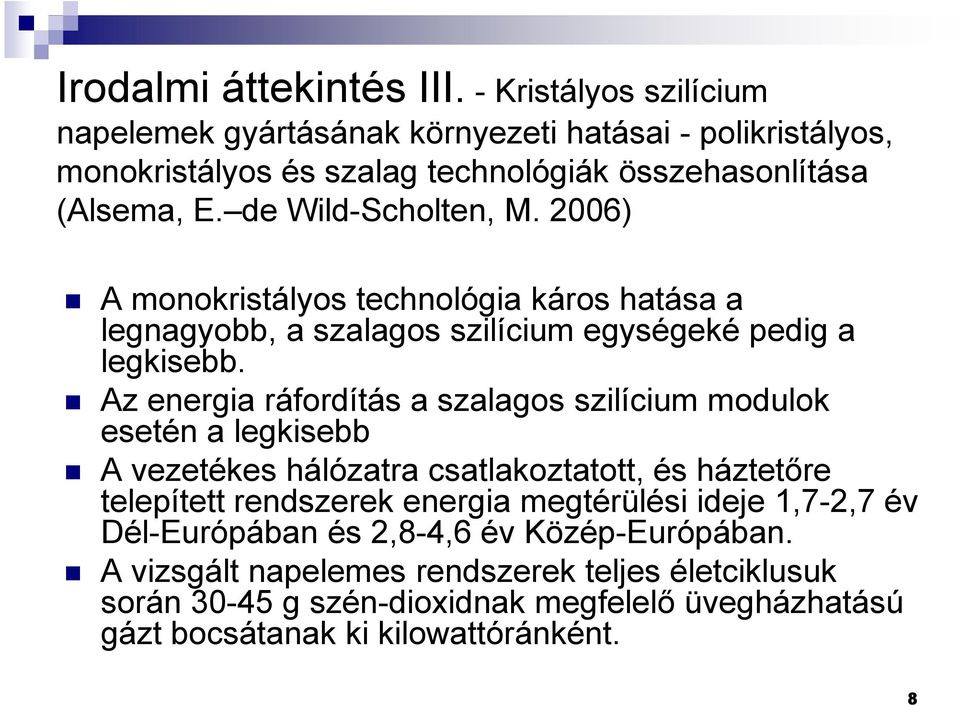

8 Irodalmi áttekintés III. - Kristályos szilícium napelemek gyártásának környezeti hatásai - polikristályos, monokristályos és szalag technológiák összehasonlítása (Alsema, E. de Wild-Scholten, M. 2006) A monokristályos technológia káros hatása a legnagyobb, a szalagos szilícium egységeké pedig a legkisebb. Az energia ráfordítás a szalagos szilícium modulok esetén a legkisebb A vezetékes hálózatra csatlakoztatott, és háztetıre telepített rendszerek energia megtérülési ideje 1,7-2,7 év Dél-Európában és 2,8-4,6 év Közép-Európában. A vizsgált napelemes rendszerek teljes életciklusuk során g szén-dioxidnak megfelelı üvegházhatású gázt bocsátanak ki kilowattóránként. 8

2006) A monokristályos technológia káros hatása a legnagyobb, a szalagos szilícium egységeké pedig a legkisebb.

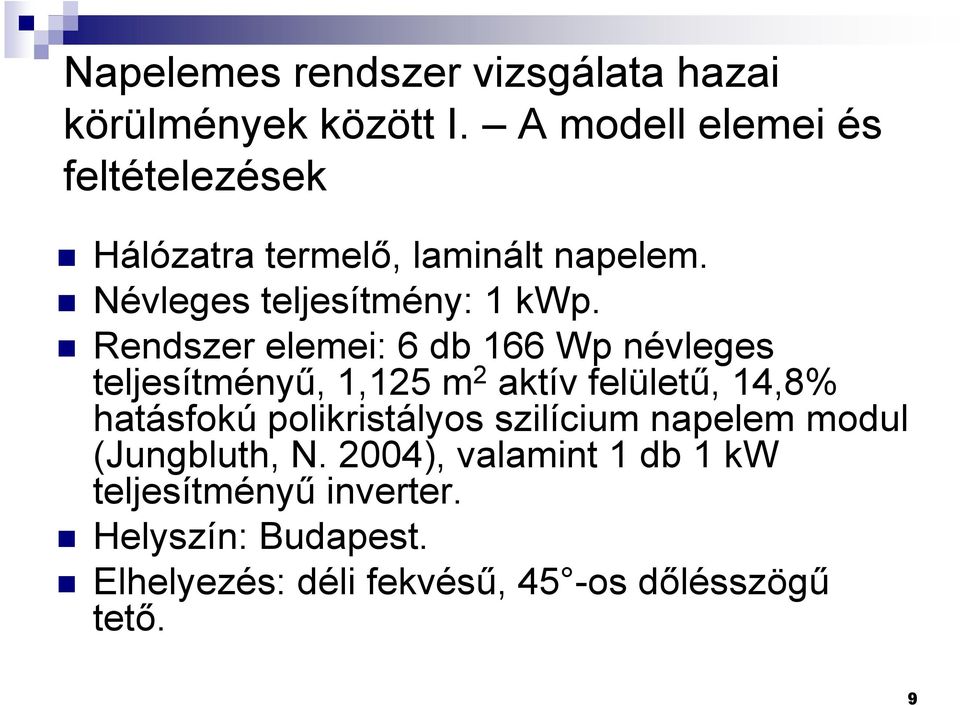

9 Napelemes rendszer vizsgálata hazai körülmények között I. A modell elemei és feltételezések Hálózatra termelı, laminált napelem. Névleges teljesítmény: 1 kwp. Rendszer elemei: 6 db 166 Wp névleges teljesítményő, 1,125 m 2 aktív felülető, 14,8% hatásfokú polikristályos szilícium napelem modul (Jungbluth, N. 2004), valamint 1 db 1 kw teljesítményő inverter. Helyszín: Budapest. Elhelyezés: déli fekvéső, 45 -os dılésszögő tetı. 9

Rendszer elemei: 6 db 166 Wp névleges teljesítményő, 1,125 m 2 aktív felülető, 14,8% hatásfokú

10 Napelemes rendszer vizsgálata hazai körülmények között II. A modulgyártás folyamatábrája Szilícium homok MG Szilícium Szilícium tisztítása SiCl 4 EG-szilícium Off-grade szilícium CZ-monokritályos szilícium Polikristályos szilícium Öntés Lapkákra főrészelés Cellák gyártása Panelek gyártása Elektromos részek Panelek felszerelése Állványzatok Mőködés Leszerelés 10

EG-szilícium Off-grade szilícium CZ-monokritályos szilícium Polikristályos szilícium Öntés

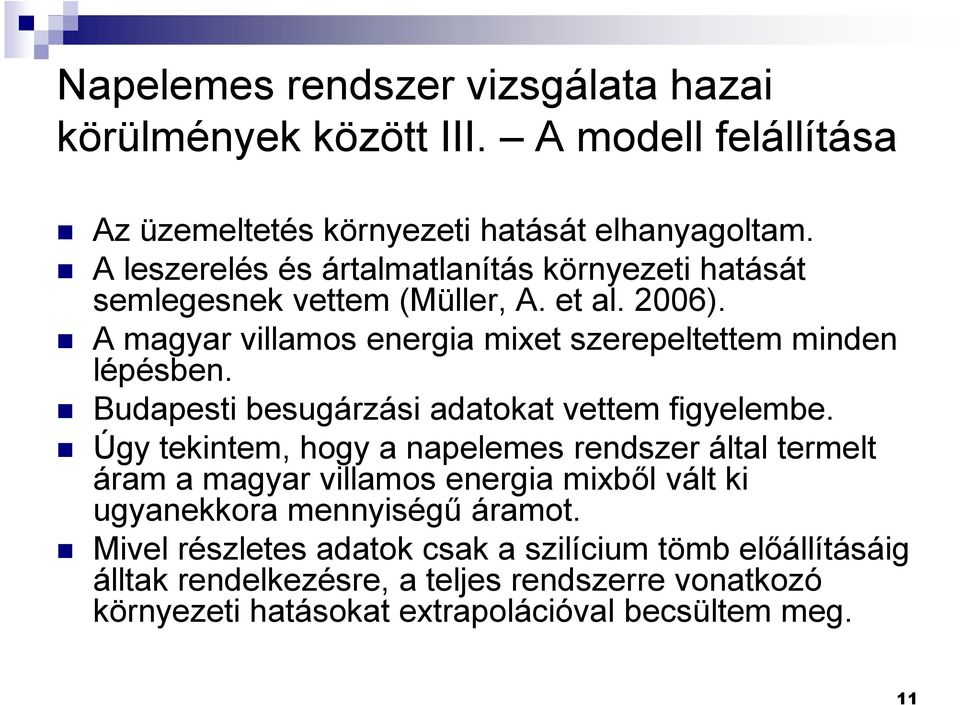

11 Napelemes rendszer vizsgálata hazai körülmények között III. A modell felállítása Az üzemeltetés környezeti hatását elhanyagoltam. A leszerelés és ártalmatlanítás környezeti hatását semlegesnek vettem (Müller, A. et al. 2006). A magyar villamos energia mixet szerepeltettem minden lépésben. Budapesti besugárzási adatokat vettem figyelembe. Úgy tekintem, hogy a napelemes rendszer által termelt áram a magyar villamos energia mixbıl vált ki ugyanekkora mennyiségő áramot. Mivel részletes adatok csak a szilícium tömb elıállításáig álltak rendelkezésre, a teljes rendszerre vonatkozó környezeti hatásokat extrapolációval becsültem meg. 11

Budapesti besugárzási adatokat vettem figyelembe.

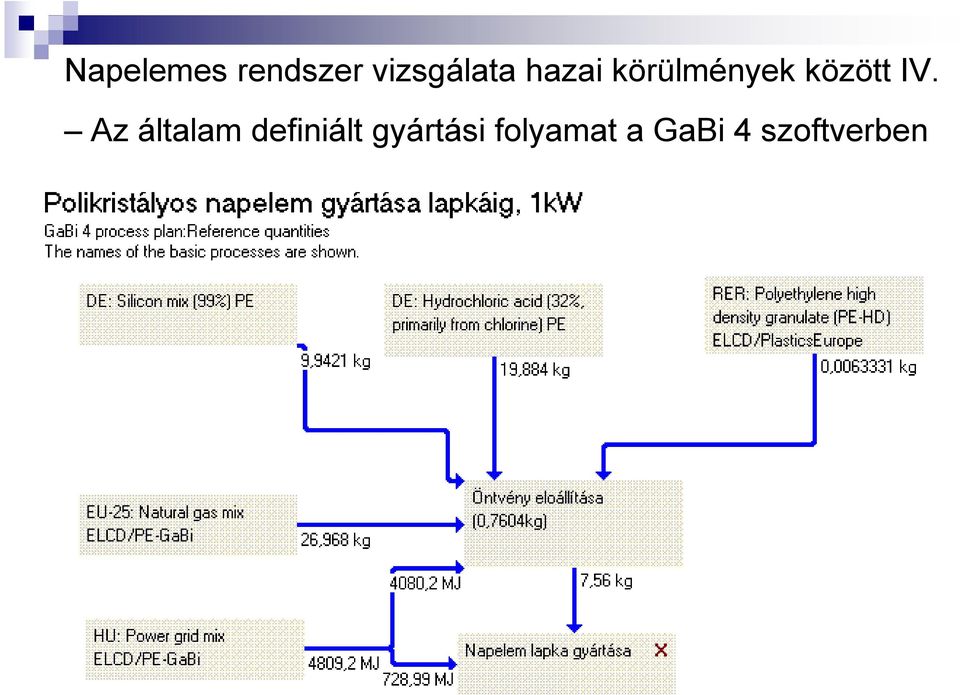

12 Napelemes rendszer vizsgálata hazai körülmények között IV. Az általam definiált gyártási folyamat a GaBi 4 szoftverben 12

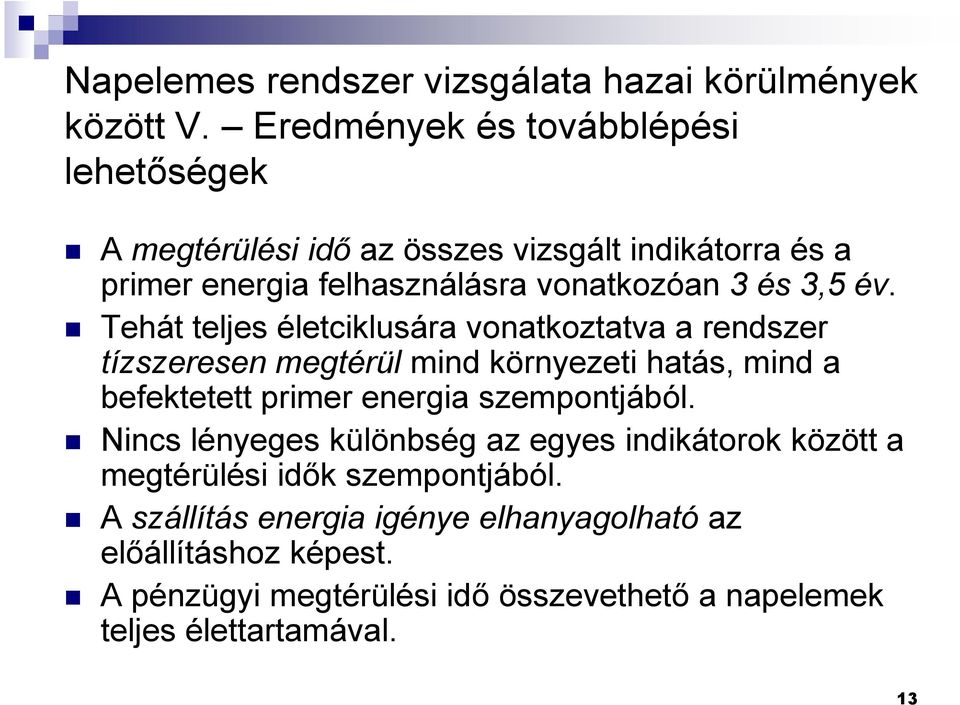

13 Napelemes rendszer vizsgálata hazai körülmények között V. Eredmények és továbblépési lehetıségek A megtérülési idı az összes vizsgált indikátorra és a primer energia felhasználásra vonatkozóan 3 és 3,5 év. Tehát teljes életciklusára vonatkoztatva a rendszer tízszeresen megtérül mind környezeti hatás, mind a befektetett primer energia szempontjából. Nincs lényeges különbség az egyes indikátorok között a megtérülési idık szempontjából. A szállítás energia igénye elhanyagolható az elıállításhoz képest. A pénzügyi megtérülési idı összevethetı a napelemek teljes élettartamával. 13

év. Tehát teljes életciklusára vonatkoztatva a rendszer tízszeresen megtérül mind környezeti hatás, mind a befektetett primer energia

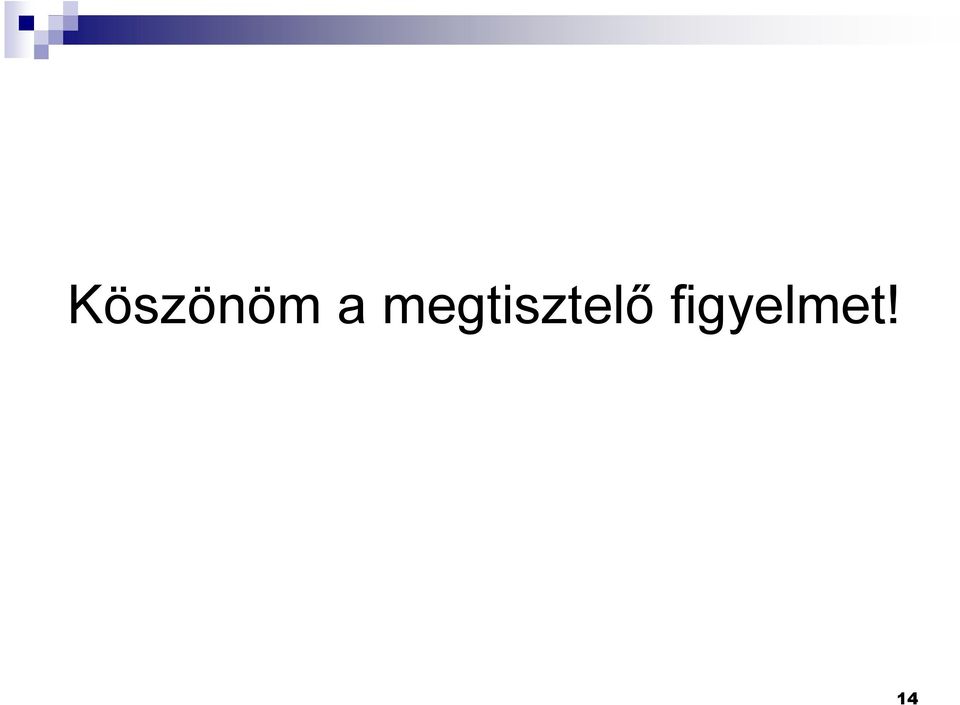

14 Köszönöm a megtisztelı figyelmet! 14
