ÜDVÖZLÖM ÖNÖKET. Varga Zsolt Üzemviteli vezető Rati Kft.

Átírás

1 ÜDVÖZLÖM ÖNÖKET Varga Zsolt Üzemviteli vezető Rati Kft.

2 KONCEPCIÓ KOMPLEX RAKTÁR KÖRNYEZETBARÁT ÉPÜLET ENERGIATUDATOS ÜZEMELTETÉS JÓ KOMFORT MEGÚJULÓ ENERGIÁK HASZNOSÍTÁSA KUTATÁS-FEJLESZTÉS

3 IRODA ÉS GYÁRÉPÜLET AZ ÉPÜLET TÁJOLÁSA ÉNY-i A NAP CSAK ABBAN AZ IDŐSZAKBAN SÜT BE AZ IRODÁKBA, AMIKOR OTT DOLGOZÓ MÁR NEM TARTÓZKODIK NEM IGÉNY AZ ÁLLANDÓ 24 C AZ ELFOGADHATÓ KOMFORT A C KÖZÖTTI HŐMÉRSÉKLETI ÉRTÉK A RAKTÁRBAN NINCS IGÉNY A FŰTÉSRE KÜLÖN EGY KIS RAKTÁRBAN TÁROLJUK AZOKAT AZ ANYAGOKAT, AMELYEKNEK TEMPERÁLÁSRA VAN SZÜKSÉGÜK, ÉS CSAK AZT FŰTJŰK ÜZEMELTETÉSI ADATOK RÖGZÍTÉSE, ELEMZÉSE AZ ÉRTÉKELÉS UTÁN A PROGRAM OPTIMALIZÁLÁSA ÉVENTE TÖRTÉNIK

4 ENRGIA DESIGN Az ENERGIA DESIGN tervezéskutatási módszer Az újonnan létesítendő smart épületek tervezése, és megvalósítása összesen négy fázisból áll: 1. Fázis: Tervezési bázisindikátorok definiálása és a bázismodell kifejlesztése 2. Fázis: Épületmodell variánsok tervezése 3. Fázis: A kiválasztott elméleti épületmodell kidolgozása 4. Fázis: A kidolgozott elméleti épületmodell DEKA (dinamikus energetikai, klimatikai és aerodinamikai) épület szimulációi és az elméleti modell hitelesítése

5 DEKA

6 SZELLŐZTETÉS-LÉGUTÁNPÓTLÁS CÉL A KIS ENERGIA FOGYASZTÁS MELLET, A MAGAS HATÉKONYSÁG MEGOLDÁSOK LÉGKEZELŐ BERENDEZÉSEK + AWADUKT TERMÉSZETES SZELLŐZTETÉS

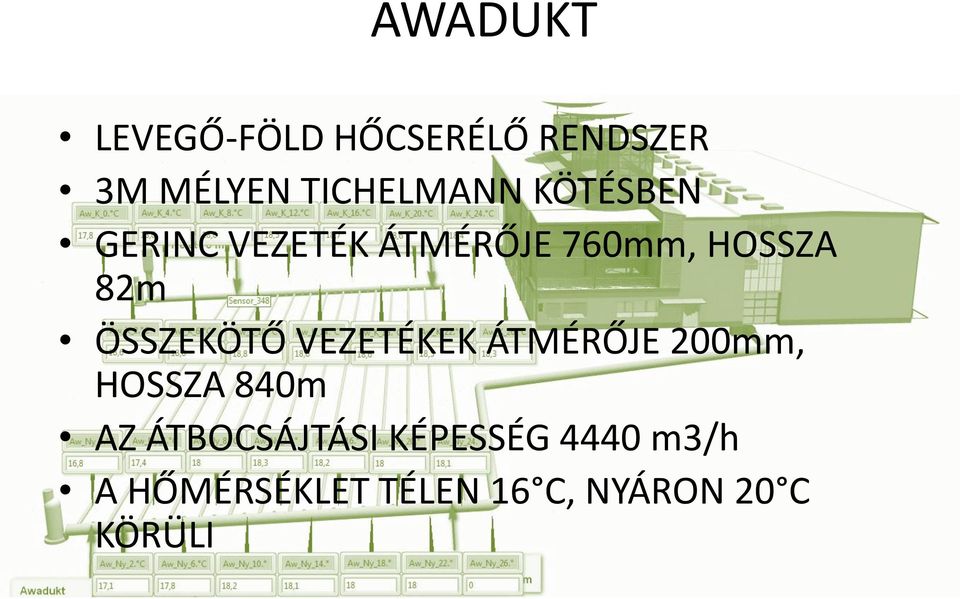

7 AWADUKT LEVEGŐ-FÖLD HŐCSERÉLŐ RENDSZER 3M MÉLYEN TICHELMANN KÖTÉSBEN GERINC VEZETÉK ÁTMÉRŐJE 760mm, HOSSZA 82m ÖSSZEKÖTŐ VEZETÉKEK ÁTMÉRŐJE 200mm, HOSSZA 840m AZ ÁTBOCSÁJTÁSI KÉPESSÉG 4440 m3/h A HŐMÉRSÉKLET TÉLEN 16 C, NYÁRON 20 C KÖRÜLI

8 LÉGKEZELŐK SZABÁLYOZÁSUK AZ ÉPÜLETFELÜGYELETEN KERESZTÜL TÖRTÉNIK IRODAI BLOKKOK HŰTHETŐ-FŰTHETŐ VIZESBLOKK ÉS SZOCIÁLIS HELYSÉGEK FŰTHETŐ ÉTKEZŐ HŰTHETŐ-FŰTHETŐ

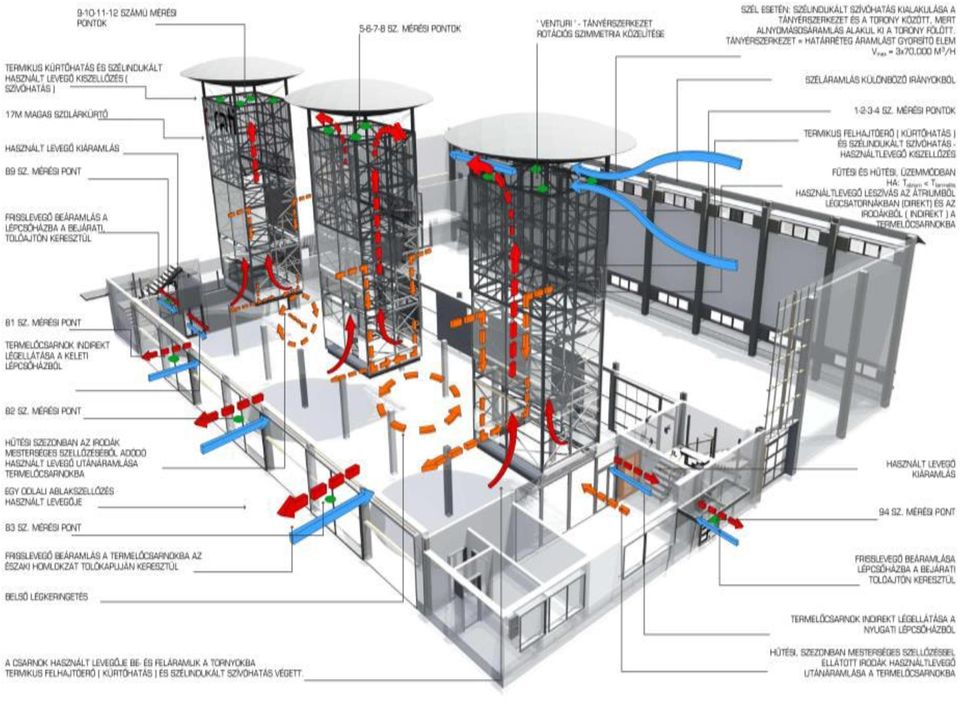

9 SZELLŐZTETÉS NATUR ÜZEMMÓDBAN CSAK A TERMÉSZETES SZELLŐZTETÉS MŰKÖDIK A GÉPÉSZET KIVAN KAPCSOLVA LÉGTEREK FÖLDSZINT ÉS A TORNYOK 1. ÉS 2. EMELET RAKTÁR ÉPÜLETFELÜGYELETI RENDSZER VEZÉRLI KÜLSŐ-BELSŐ HŐMÉRSÉKLET ALAPJÁN IDŐPROGRAM ALAPJÁN LÉGSEBESSÉG ALAPJÁN

10

11

12

13 FŰTÉS-HŰTÉS 3DB REHAU GEO 37 BC HŐSZIVATTYÚ CASCAD RENDSZERBEN ÜZEMEL 35kW TELJESÍTMÉNY 24DB 100m MÉLY TALAJSZONDA FURATONKÉNT 2 PÁR NA32-ES CSŐ U 15,27m % VÍZ-GLIKOL KEVERÉK FŰTÉSI KÖR 8m3 PUFFER TÁROLÓ KÜLÖN SZABÁLYOZHATÓ HŐFOKKAL HŰTÉSI KÖR 6m3 PUFFER TÁROLÓ KÜLÖN SZABÁLYOZHATÓ HŐFOKKAL 6 FOGYSZTÓKÖR, MELY KÜLÖN-KÜLÖN SZABÁLYOZHATÓ AZ ÉPÜLETBEN A PADLÓT ÉS A MENNYEZET IS TEMPERÁLJUK, AZ ÉVSZAKNAK MEGFELELŐEN

14

15

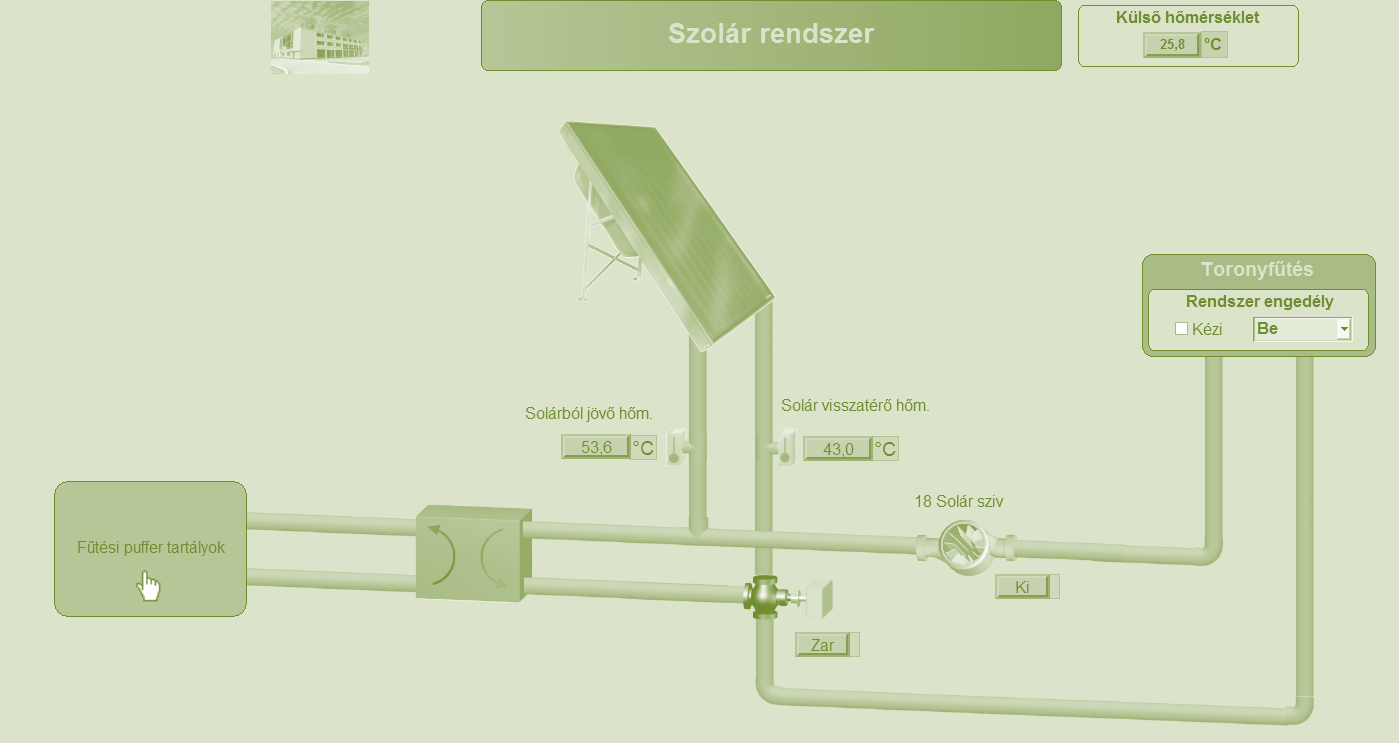

16 HASZNÁLATI MELEGVÍZ A HŐENERGIÁT TÁROLJUK 1+1m3 TÁROLÓKBAN A HMV FELMELEGÍTÉSE ÁTFOLYÓS HŐCSERÉLŐVEL TÖRTÉNIK ELŐÁLLÍTÁSÁT NAPSŰTÉSES IDŐSZAKBAN A TETŐRE SZERELT 25kW TELJESÍTMÉNYŰ NAPKOLLEKTOROK LÁTJÁK EL MINDEN MÁS IDŐSZAKBAN A HŐSZIVATTYÚK ÁLLÍTJÁK ELŐ MEGOSZLÁSUK KB 35-65% NAP-HŐSZIVATTYÚ

17 HMV EZEN A SZAKASZON A HŐSZIVATTYÚK ÁLLÍTOTTÁK ELŐ A HŐENERGIÁT EZEN A SZAKASZON A NAPKOLLEKTOROK ÁLLÍTOTTÁK ELŐ A HŐENERGIÁT

18 FOTOVILLAMOS ENERGIA 12kW/h MAX TELJESÍTMÉNY 50m2 FELÜLET SINVERT PVM17 INVERTER CSAK BELSŐ HÁLOZATRA TÁPLÁLUNK NEM TÁPLÁLUNK VISSZA A PANELEK A DK-i FALON FIXEN VANNAK FELSZERELVE BŐVÍTÉST TERVEZÜNK, NAPUTÁNFORDULÓS RENDSZERREL 50kW/h TELJESÍTMÉNYRE A NAPSZAKOK FOGYASZTÁSÁNAK ELEMZÉSE FOLYAMATBAN VAN JELENLEG AZ ÉVES VILLAMOS FOGYASZTÁSUNK 10%-át TERMELI MEG A RENDSZER

19 ÉPÜLETFELÜGYELET TELJES KÖRŰ ÜZEMELTETÉSI FELÜGYELET AZ IDŐPROGRAMOKAT MAGUNK ÍRJUK A HŐMÉRSÉKLETI ÉRTÉKEKET VÁLTOZÓKÉNT TUDJUK KEZELNI MŰKÖDÉSI ADATOKAT MONITOROZZUK TÁVFELÜGYELETI LEHETŐSÉG KUTATÁS-FEJLESZTÉS EGGYÜTTMŰKÖDÉST FOLYTATUNK A PTE ENERGIA DESIGN TANSZÉKKEL

20 részegység megnevezése ütemezés RWA rendszer X X 3-9hónap split klíma szerver X X 5-10 hónap Emelőkosár szerkezeti felülvizsgálat X 5hónap Still RX60 szekezeti felülvizsgálat X 5 hónap KARBANTARTÁS Toyota mobilkocsis polcrendszer szekezeti felülvizsgálat X 1hónap Toyota BT targonca szekezeti felülvizsgálat X 5hónap Rehau hőszivattyú X 8 hónap Tűzoltókészülékek X X 3-9 hónap Tűzcsapok X X 3-9 hónap Ganzair kompresszor X X üzemóraszerint VTS szellőztetők X X 4-10 hónap Olajfogó karbantartása X X 5-10 hónap fűtési hűtési vízhálózat rendszer X X 3-9 hónap Rehau szolár rendszer X X 4-10 hónap Tűzjelző rendszer X X X X hónap riasztórendszer X X X X hónap gépek karbantratása ált.díj X X X X X X X X X X X X havonta Napelemes rendszer X 10 hónap Szellőztető központ X 12 hónap életvédelmikapcsolók (feerelé) X X X X X X X X X X X X havonta egyéb nyílászárók X 1 hónap villamos karbantarás éves X 12 hónap Épületfelügyeleti rendszer vill.része X 12 hónap Szekcionált kapúk, automataajtó X X 4-10 hónap Északi kapuk X X 4-10 hónap Uszókapú (főkapú) X X 4-10 hónap biztonsági rácsok X X 4-10 hónap Beléptetőrendszer X 1 hónap Tűzgátló ponyva X X X X X X X X X X X X havonta tűzgátlóajtó X X X X X X X X X X X X havonta Jelzőfények X X X X X X X X X X X X havonta Kamera rendszer X 1 hónap Toyota polc rendszer X X 2-8 hónap Welltech ép.felügyeleti szoftver X 6 hónap Elektromoskisgép felülvizsgálati 2016-ban Still RX60 karbantartás X X 2-8hónap Toyota BT targonca karbantartás X X 2-8 hónap Érintésvédelmi felülvizsgálat - épület X 8 hónap

21 VILLAMOSENERGIA FOGYASZTÁS

22 A FOLYAMATOS OPTIMALIZÁLÁSNAK KÖSZÖNHETŐEN SZINTEN TUDJUK TARTANI A VILLAMOS FOGYASZTÁ- SUNKAT, ILLETVE KIS MÉRTÉKBEN MÉG CSÖKKENTENI IS TUDJUK. NEM FOGYASZTUNK GÁZT, MJ VOLT A FOGYASZTÁSUNK. EZT AZ ENERGIÁT A JELENLEGI RENDSZER HATÉKONYSÁGÁNAK KÖSZÖNHETŐEN MEGTAKARÍTJUK.

23 KÖSZÖNÖM A FIGYELMET! Felhasznált irodalom: BARANYAI BÁLINT, Ifj.KISTELEGDI ISTVÁN,
