1 Hıszivattyús rendszerek: kiválasztás, gazdaságosság

2 Miért hıszivattyú? A felhasználónak: - Olcsó főtés/hőtés/melegvíz ellátás! - Függetlenedés a gázáraktól - Könnyen elhelyezhetı az épületben - Biztonságos, automatikus, esztétikus, tiszta - Környezetbarát - Növeli az ingatlan értékét - Kipróbált:

3 Hıszivattyú mőködési elve

4 Hıszivattyúk jósági foka (COP) COP (jósági fok) = Leadott energia A folyamat fenntartásához befektetett energia Hatékonyabb hıszivattyú: amely ugyanazt a hasznos főtési energiát kevesebb energia-befektetéssel szolgáltatja az adott körülmények között

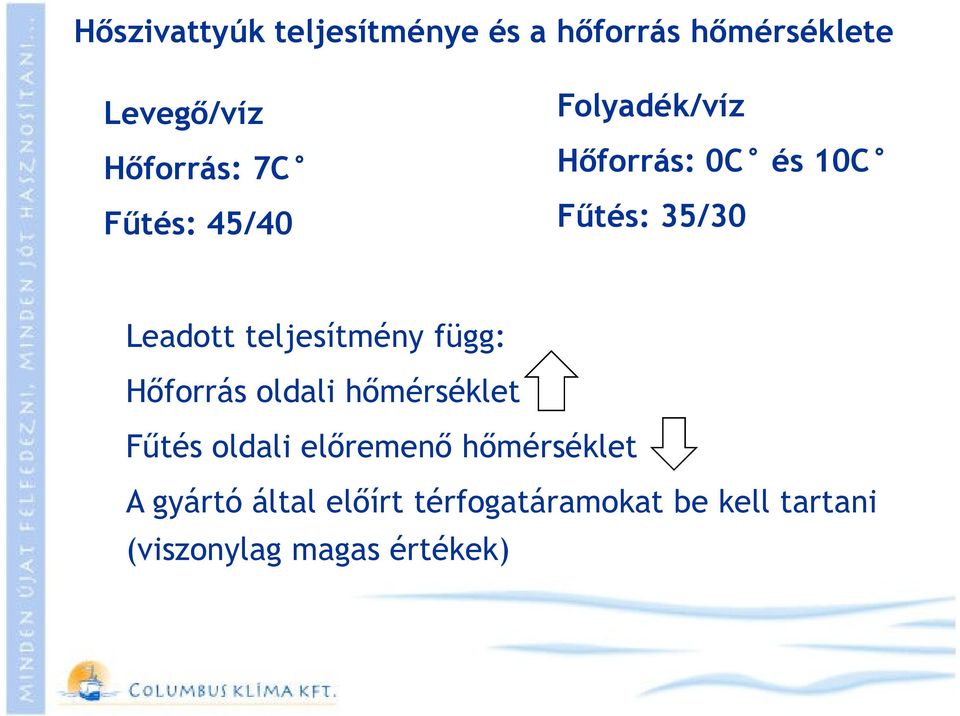

5 Hıszivattyúk teljesítménye és a hıforrás hımérséklete Levegı/víz Hıforrás: 7C Főtés: 45/40 Folyadék/víz Hıforrás: 0C és 10C Főtés: 35/30 Leadott teljesítmény függ: Hıforrás oldali hımérséklet Főtés oldali elıremenı hımérséklet A gyártó által elıírt térfogatáramokat be kell tartani (viszonylag magas értékek)

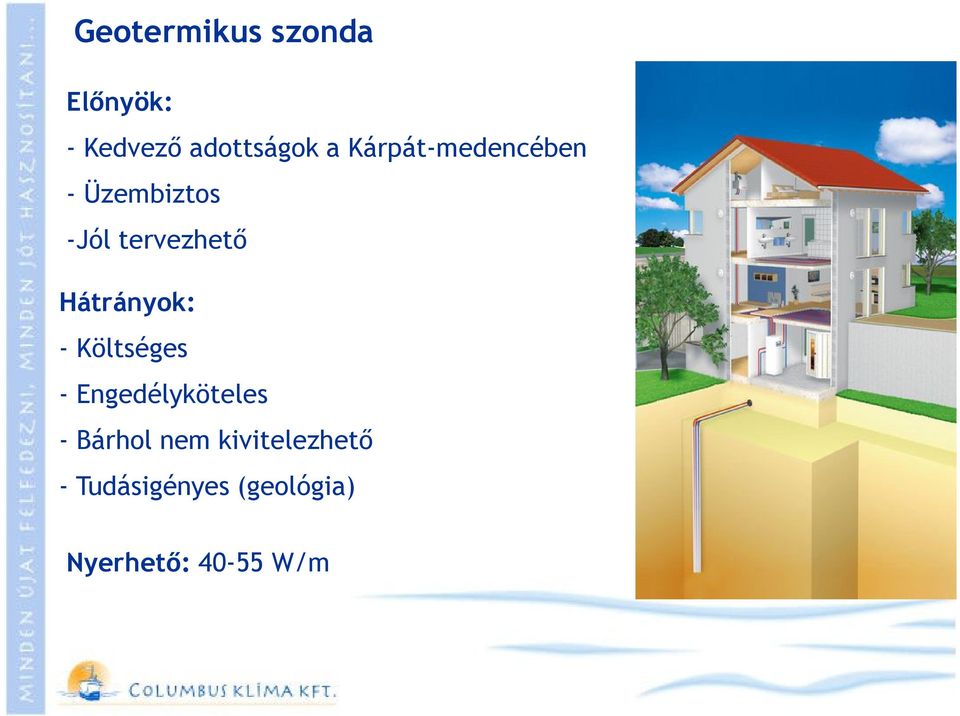

6 Geotermikus szonda Elınyök: - Kedvezı adottságok a Kárpát-medencében - Üzembiztos -Jól tervezhetı Hátrányok: - Költséges - Engedélyköteles - Bárhol nem kivitelezhetı - Tudásigényes (geológia) Nyerhetı: W/m

7 Talajkollektor Elınyök: - Olcsóbb kivitelezés - Nem szükséges engedély Hátrányok: -Nagy hely szükséges -Légtelenítési problémák - Területendezés, kertészeti kérdések Nyerhetı: W/m 2

8 Talajkollektor - talajhımérséklet

9 Kútpáras rendszer Elınyök: -Egész évben magas, állandó hımérséklető hıforrás - Olcsó kivitelezés Hátrányok: - Kút nyelıképessége - A kútszivattyú leronthatja a rendszer COP értékét - Vízkémia - Vízbiztonság - Bonyolult engedélyeztetés Nyerhetı: kb. 3 kw/m3/h

10 Levegı mint hıforrás: Sőrőn hallott ellenérv: rossz COP érték alacsony külsı hımérsékletnél. Gondoljunk a hıfokgyakoriságra! - 3 fok alatti napok száma: 17,22 nap - 4 fok alatti napok száma: 13,12 nap - 5 fok alatti napok száma: 9,5 nap - 10 fok alatti napok száma: 1,46 nap

11 Levegı mint hıforrás: Napi közepes levegıhımérséklet gyakorisága Budapesten (forrás: Dr. Menyhárt) L e v e g ı h ı m é r s é k l e t Gyakoriság (nap)

12 Levegı mint hıforrás: Fujitsu Alfea levegı/víz hıszivattyú adatai +7 C/+35 C floor heating Heating capacity Input power COP -7 C/+35 C floor heating Heating capacity Input power COP +7 C/+45 C radiators Heating capacity Input power COP -7 C/+45 C radiators Heating capacity Input power COP dded electrical heater in series W W W W W W W W W 5kW model 6kW model 8kW model 10kW model 14kW model 16kW model x x x x x x3000

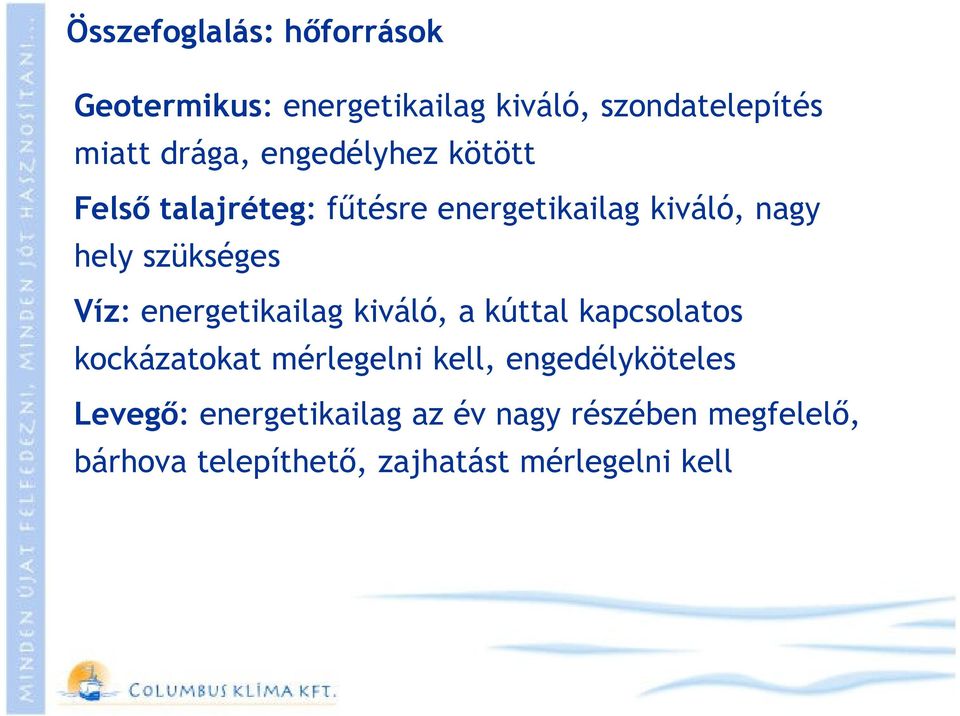

13 Összefoglalás: hıforrások Geotermikus: energetikailag kiváló, szondatelepítés miatt drága, engedélyhez kötött Felsı talajréteg: főtésre energetikailag kiváló, nagy hely szükséges Víz: energetikailag kiváló, a kúttal kapcsolatos kockázatokat mérlegelni kell, engedélyköteles Levegı: energetikailag az év nagy részében megfelelı, bárhova telepíthetı, zajhatást mérlegelni kell

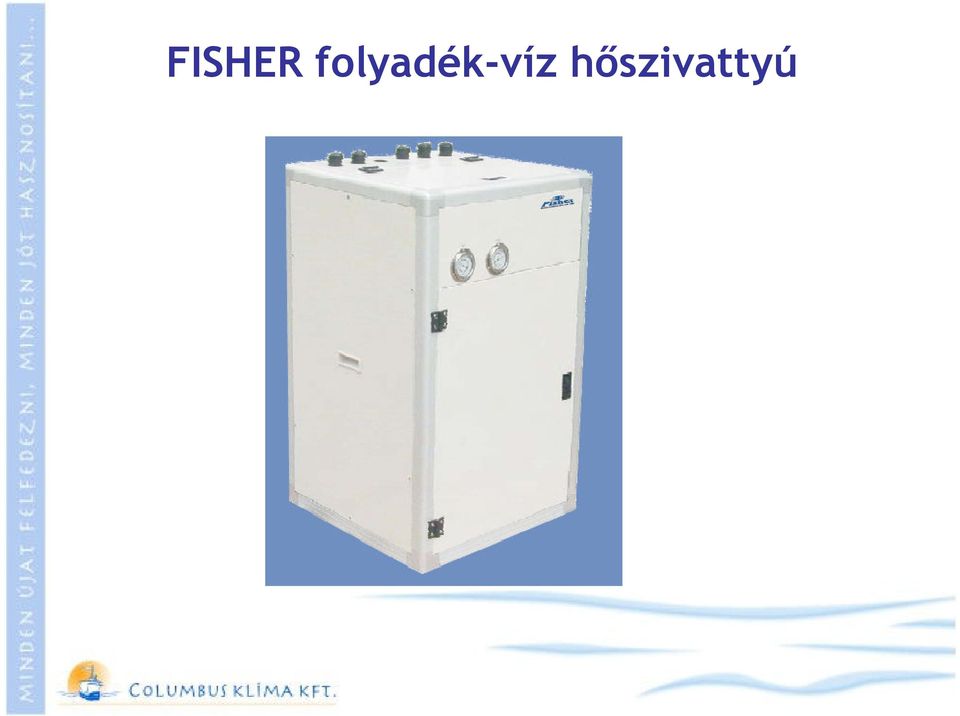

14 FISHER folyadék-víz hıszivattyú

15 FISHER hıszivattyú gyári teljesítmény és COP adatai

16 Mai (2008 november) helyzet a lakossági piacon Hıszivattyú A nappali/vezérelt súlyozott átlagával számolva 1 kwh = kb. 36 Ft Földgáz: 32 MJ feltételezve és 100% kazán hatásfokot feltételezve 1 kwh= 14 Ft 36/14 = 2.57 COP fölött az üzemeltetés kifizetıdı

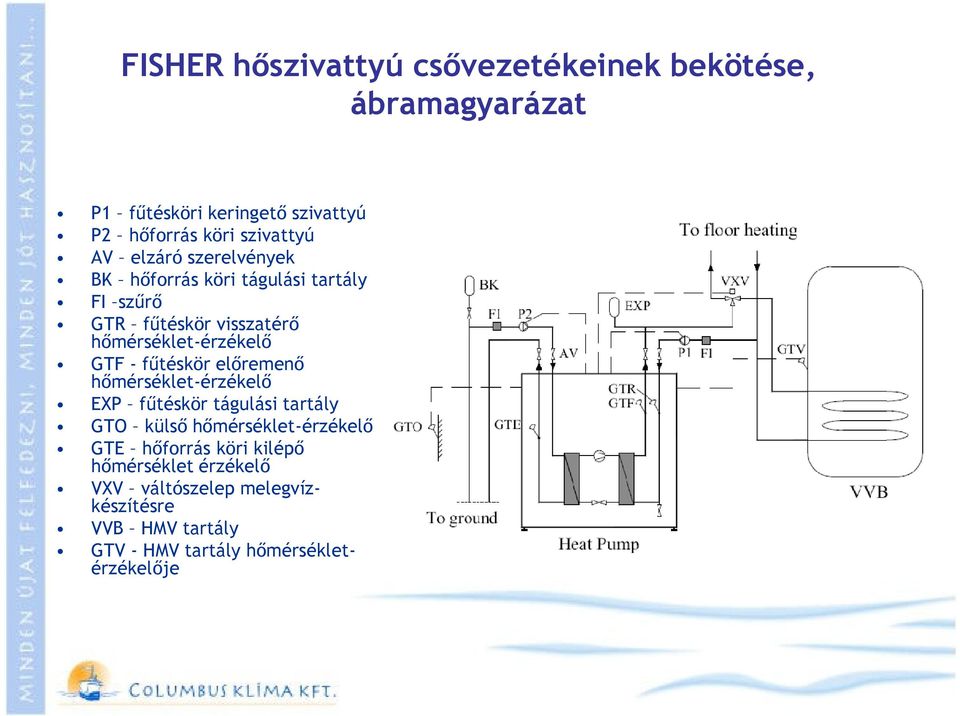

17 FISHER hıszivattyú csıvezetékeinek bekötése, ábramagyarázat P1 főtésköri keringetı szivattyú P2 hıforrás köri szivattyú AV elzáró szerelvények BK hıforrás köri tágulási tartály FI szőrı GTR főtéskör visszatérı hımérséklet-érzékelı GTF - főtéskör elıremenı hımérséklet-érzékelı EXP főtéskör tágulási tartály GTO külsı hımérséklet-érzékelı GTE hıforrás köri kilépı hımérséklet érzékelı VXV váltószelep melegvízkészítésre VVB HMV tartály GTV - HMV tartály hımérsékletérzékelıje

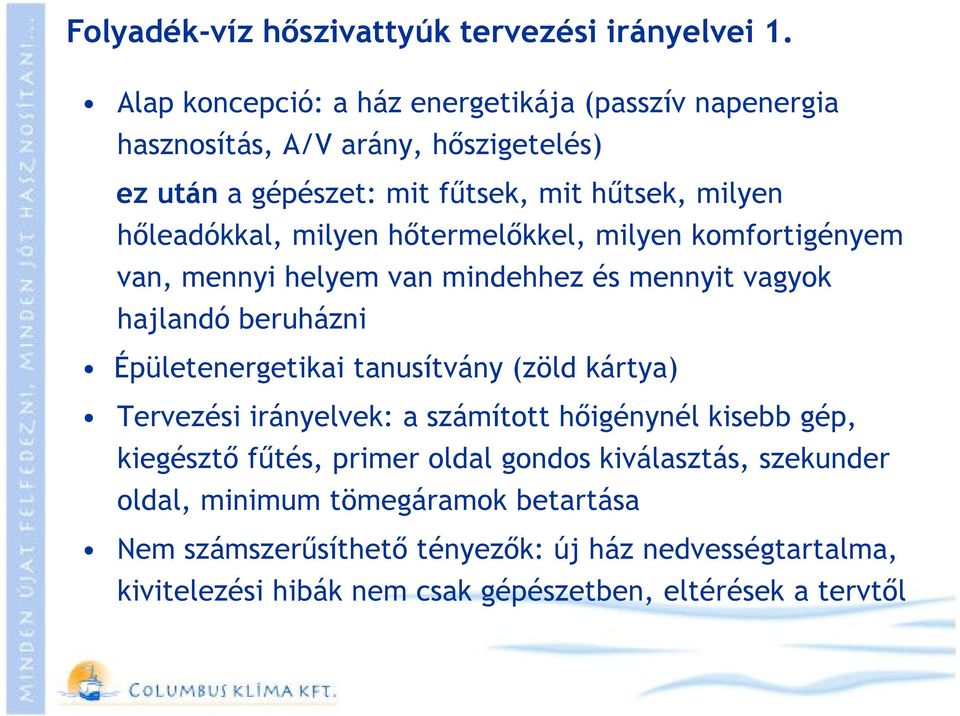

18 Folyadék-víz hıszivattyúk tervezési irányelvei 1. Alap koncepció: a ház energetikája (passzív napenergia hasznosítás, A/V arány, hıszigetelés) ez után a gépészet: mit főtsek, mit hőtsek, milyen hıleadókkal, milyen hıtermelıkkel, milyen komfortigényem van, mennyi helyem van mindehhez és mennyit vagyok hajlandó beruházni Épületenergetikai tanusítvány (zöld kártya) Tervezési irányelvek: a számított hıigénynél kisebb gép, kiegésztı főtés, primer oldal gondos kiválasztás, szekunder oldal, minimum tömegáramok betartása Nem számszerősíthetı tényezık: új ház nedvességtartalma, kivitelezési hibák nem csak gépészetben, eltérések a tervtıl

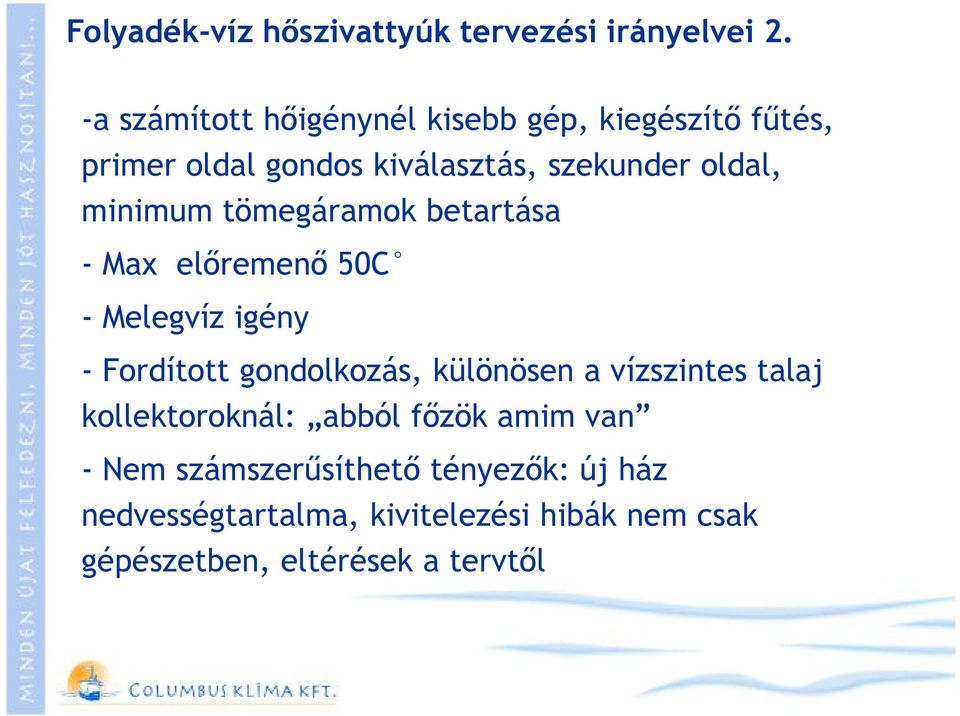

19 Folyadék-víz hıszivattyúk tervezési irányelvei 2. -a számított hıigénynél kisebb gép, kiegészítı főtés, primer oldal gondos kiválasztás, szekunder oldal, minimum tömegáramok betartása - Max elıremenı 50C - Melegvíz igény - Fordított gondolkozás, különösen a vízszintes talaj kollektoroknál: abból fızök amim van - Nem számszerősíthetı tényezık: új ház nedvességtartalma, kivitelezési hibák nem csak gépészetben, eltérések a tervtıl

20 MElegvíz készítés hıszivattyúval Megnövelt hıcserélı felület! Pl. Fisher 300-1HMV-HSZ tároló tartály hıcserélı felülete: 3,4m 2 Nem szolár tartály, ahol a két hıcserélı sorba köthetı! Ekkor csak1,1m 2 + 1,3m 2 = 2,4m 2 így ez a megoldás nem alkalmazható!

21 Mikor térül meg? A megtérülési idı kiszámításához ismerni kell: - Hıszivattyús beruházás költsége - Földgáz-üzemő kazán /rendszer beruházási költsége - Klimatizálás beruházási költsége (split klímák) - Beruházást csökkentı tényezık: pályázatok, vagy valamire nem kell költeni (pl.kémény) - Mőködési költségek (áramtarifa, földgáz tarifa) - Karbantartási költségek - és a tıkeköltségek

22 A költségek vizsgálata Hıszivattyú gép, primer oldal, engedélyeztetés, többlet áramigény Nem szükséges kémény (kéményseprı), és a földgáz bevezetése, gázkészülék és annak karbantartása Karbantartás közel nulla (kivéve levegıs) Gázkazán, füstgáz-elvezetés, földgáz bevezetése, tartalék főtés, magas üzemeltetési költségek

23 Folyadék-víz hıszivattyúk tervezési irányelvei 3. -Melegvíz készítés csak megnövelt felülető hıcserélıvel lehetséges - Problémás (illetve drága) egyéb hıtermelık csatlakoztatása a rendszerhez - Puffer: kell-nem kell, mekkora kell, a puffer ne legyen hidraulikus váltó (keveredés) - Élettartam (kompresszor, egyéb rendszerelemek)

24 Energiaárak Magyarország: földgáz, földgáz, földgáz Nemzetközi trendek: emelkedés Hazai trendek: emelkedés Villamos energia elıállítás szerkezete (35% földgáz és a kıolaj aránya) A legnagyobb tévhit: A villamos áram ára a földgáz árával egyenes arányban növekszik NEM IGAZ!

25

26 Energiaárak 2. - Nemzetközi összehasonlítás - Erıs nyomás a megújulók felé (EU), irányelvek - Villamos áramot több módon elı lehet állítani, földgáz az jön (nukleáris energia, vízerımővek) - Az erımővi gázár már piaci (nemzetközi) - A lakossági gázár még politikai (nyomott) - Nincs hıszivattyús áramtarifa - Piacnyitás már megtörtént a villamos szolg. - Piacnyitás húzódik a gázszolgáltatók piacán

27 Energiaárak az EU-ban

28 Mitıl függ a földgáz ára Magyarországon? 1. 80% orosz forrás, tehát a Gazprom-magyar állam szerzıdéstıl 2. A finomított kıolajtermékek (kıolaj) tızsdei átlagára, 9 hónapos csúsztatással (a növekedés üteme megállt) 3. Dollár / forint árfolyamtól (ez most rosszabbodik) 4. Hazai elosztóhálózat, MOL haszna, karbantartási és szállítási díjak 5. Gázár-támogatás

29 Következtetés, összefoglalás Nincs egyetlen érv sem a földgáz-használat mellett, ha a gépészeti berendezések élettartamában gondolkozunk. Egyetlen dilemma marad: - Beruházás / üzemeltetés aránya - Mennyibe kerül egészen alacsonyra leszorítani a főtési igényt? - Mennyibe kerül megújuló energiákat használni fajlagosan?

30 Összefoglalás 1. Jórészt ingyenes energiát használ, ezért környezetbarát 2. Biztonságos, és alacsony üzemeltetési költségő 3. Csendes, könnyen elhelyezhetı a házban 4. Nincs gáz, és egyéb mérgezés veszély Megéri-e alkalmazni? - Kizárólag alacsony hımérséklető főtéssel - Lehetıleg hőtéssel - Ha családi ház, akkor közepes vagy nagyobb mérető

31 Kiváló megoldás hıszivattyúhoz: fan-coil Afan-coil>>Arad λfan-coil>>λ rad A huzat- és zajkritériumoknak is megfelel! QA Légáram PT Totális hütöteljesítmény PS Érezhetö hütöteljesítmény QW (C) Vízáram(Hütés) TW2 (C) Kilépö víz hömérséklet(hütés) DPW (C) Víz nyomásesés(hütés) TA (C) Kilépö levegö hömérséklet(hütés) PH Fütöteljesitmény QW (H) Vízáram(Fütés) TW2 (H) Kilépö víz hömérséklet(fütés) DPW (H) Víz nyomásesés(fütés) TA (H) Kilépö levegö hömérséklet(fütés) LW Akusztikai teljesítmény LP Hangnyomás szint

32 Hıszivattyú és környezetvédelem: CO 2 kibocsátás

33 Más Columbus termékek: Fujitsu VRF rendszerek

34 Más Columbus termékek: split klímák
