1 vel a környezettudatos energiafelhasználásért Adszorpciós hőtı

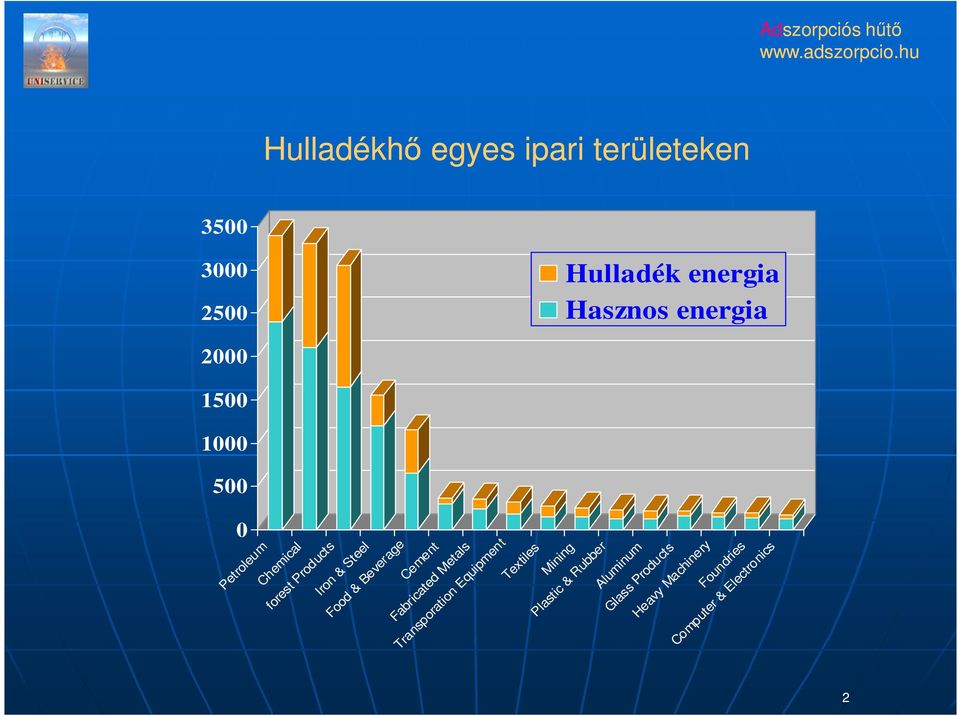

2 Adszorpciós hőtı Hulladékhı egyes ipari területeken Hulladék energia Hasznos energia Chemical forest Products Iron & Steel Food & Beverage Cement Fabricated Metals Transporation Equipment Textiles Mining Plastic & Rubber Aluminum Glass Products Heavy Machinery Foundries Computer & Electronics 2 Petroleum

3 Villamos energia igény a múltban és a jövıben Villamos energia felhasználás (TWh) Jelenlegi trend Energia hatékonyság a jövıben A háztartások száma 2025-re 17.5%-kal fog növekedni. Ugyanennyivel kellene csökkenteni a villamos energia fogyasztást jelenlegi szint megtartásához. 3

4 Miért az ADszorpicós hőtı? Adszorpciós hőtı kw hőtıkapacitás Az Adszorpciós hőtı hıt hasznosít (hulladék hı, napenergia), segítségével elsısorban hőtött vizet (5 C) állíthatunk elı. 8 kw-tól már hıszivattyús üzemmódban is. 4

5 Adszorpciós hőtı Elsı berendezést Japánban, 1986 fejlesztették. 5

6 ADszorp orpicós hőtı felhasználásának területei és módozatai Adszorpciós hőtı Kapcsolt energiatermelés, trigeneráció Hivatalok, kórházak, szállodák Élelmiszeripar Vegyipar Informatikai központok Sörfızdék Mezıgazdaság Távfőtés

7 Általános jellemzık Hőtött víz min.3 C Hıforrás: 50 C - 90 C Hőtıközeg : Víz Adszorbe orber : Szilikagél (élettartam: 30 év felett) 7

8 Elınyök A hőtıközeg víz, nincs freon, nincs Li-Br, nincs ammónia Nincs kompresszor Ezért: Nincs veszélyes hőtıközeg szivárgás, Nincs korrózió, Nem kell a hőtıközeg összetételét idıszakosan kémiailag ellenırizni, Nincs hőtıközeg csere (Nincs ezekhez tartozó karbantartási költségvonzat) Ezért: Nem kell szabályozni Minimális a villamos energiafogyasztás (400 W), Nincs magasnyomás, Nincs generáljavítás Nincs olajcsere Nincs zaj és vibrációs hatás 8

9 TOVÁBBI ELİNYÖK Főtıvíz széles spektrumon történı alkalmazása (50 C - 90 C) Hőtött víz minimum 3 C Jó hatásfoktényezı C.O.P.= 0,68 0,78 9

10 Elınyök az abszorpciós hőtıvel szemben Capacity Curve, ADsorption VS Absorption Refrigeration Capacity ADsorption capacity efficiency 90% Design C. 48% Hot Water Temp (C) 10

11 További elıny az abszorpciós hőtıvel szemben 11

12 BIZTONSÁGOS üzemeltetésre vonatkozó jellemzık Nincs belépı főtıvíz korlát. 50 C on is tud mőködni a berendezés annélkül, hogy leálljon (bár C.O.P. Lecsökken) (Abszorpciós hőtı ezen a hıfokon már nem üzemel) Beépített hımérséklet szabályozás (nincs további külsı szabályozásra szükség) A kilépı és belépı hőtött víz alapján Elpárologtató hımérséklete alapján 12

13 ÜZEMELTETÉSI ELİNYÖK ÖSSZEGEZVE A hőtıközeg víz, nem freon, Li-Br vagy ammónia. Nincs kompresszor. 50 C - 90 C közötti melegvíz által biztosított stabil hőtött víz kimeneti teljesítmény. Stabil mőködés még ingadozó melegvíz hımérséklet és áramlási sebesség esetén is. A melegvíz hımérsékletének és áramlási sebességének ingadozása normálisnak tekinthetı a hulladékhı hasznosításával mőködı technológiák esetén. Nincs szükség rásegítı égıre. Egyszerő és rövid idıt igénylı indítás/leállítás. Állandó üzemmód napi 24 óra / heti 7 nap. (trigeneráció esetén elınyös)

14 Rendszer fogyasztási adatok ADCM1-060 ADCM1-090 ADCM1-145 ADCM1-180 AD Chiller 0.4 kw 0.4 kw 0.4 kw 0.4 kw Forróvíz szivattyú 3.7 kw 5.5 kw 7.5 kw 11.0 kw Hőtıvíz szivattyú 3.7 kw 5.5 kw 11.0 kw 15.0 kw Hőtı ventilátor 5.5 kw 5.5 kw 11.0 kw 11.0 kw Összesen 13.3 kw 16.9kw 29.9 w 37.4 kw 14

15 KARBANTARTÁSI KÖLTSÉGRE VONATKOZÓ ELİNYÖK (ÜZEMELTETİKNEK FONTOS) Egyszerő karbantartás és mőködtetés Nincs hőtıközeg olaj Nincsenek veszélyes kémiai anyagok Mőködtetési költségek Alacsony karbantartási költség Vákuum szivattyú olajszint ellenırzés Pillangószelepek szeleptányérjának cseréje 3 évenként. ALACSONY ÜZEMELTETÉSI KÖLTSÉG 15

16 Hőtési folyamat November 5, 2007 Page 16

17 Mőködési ciklus Condensor #2 #1 Evaporator Step A sec. A # 2 számú kamrába adszorbál az elpárologtatóban elpárolgó víz, mely a a rendszer hőtött vizét hőti. Az # 1 számú kamrát ezalatt a forró vízzel főtjük, miközben regenerálja a töltetet. A víz a kondenzátor egységbe párolog, ahol lekondenzál. Majd a lekondenzálódott víz az elpárologtatóba áramlik. November 5, 2007 Page 17

18 Adszorpciós hőtı felépítése 18

19 Néhány alkalmazási terület bemutatása különbözı hıforrás szerint

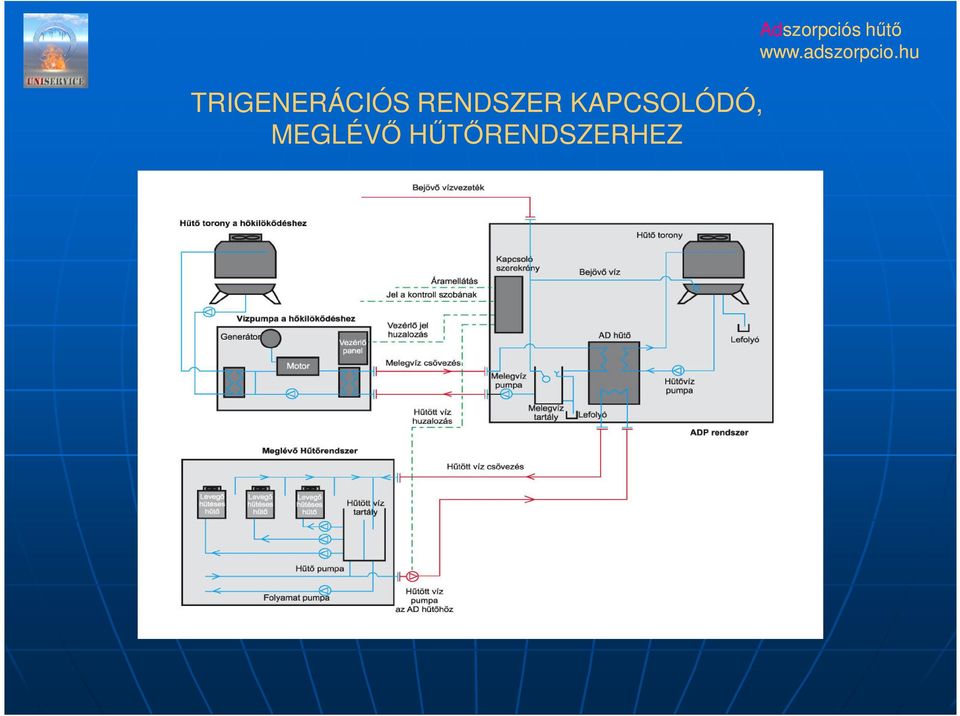

20 TRIGENERÁCIÓS RENDSZER KAPCSOLÓDÓ, MEGLÉVİ HŐTİRENDSZERHEZ Adszorpciós hőtı

21 Gázmotor egység 11% 61% Flue füstgáz Losses veszteség Hıvisszanyerı (füstgáz) 3% sugárzási veszteség GÁZ 86% -os hatékonyság 36% -os hatékonyság Helyi hulladékhı felhasználás. Konvertálási veszteségek csökkentése gázmotor Gázmotor hıcserélı Generátor 50% hı 36% villamos energia 21

22 Szentendre, Városi Szolgáltató Zrt. Hidegenergia központ

23 A megvalósítás során felmerülı problémák Idı tényezı Közbeszerzés megvalósítása Meglévı energetikai forrásokhoz való kapcsolás Vízminıségi paraméterek betartása A meglévı uszodai hőtırendszer és a hőtıgép összekapcsolása Külsı hőtıtorony zajszigetelésének megoldása a lakókörnyezet frekventáltsága miatt

24

25

26 Nap Napkollektorról üzemeltetett adszorpciós hőtı Level Switch Solar Collector Heat Exchanger Hot Water Pump Hot Water Tank Cooling Tower Cold Water Outlet Heat Exchanger Cooling Water Pump Expansion Tank Hot Water Inlet Chilled Water Pump 26

27 REFERENCIA SZOLÁR HŐTÉSRE Freiburgi egyetemi kórház 550 m 2 hőtött terület 174 m 2 telepített napkollektor felület 80 kw hőtési energia November 5, 2007 Page 27

28 HELYI HIDEGENERGIA SZOLGÁLTATÁS (hıközpontban) Adszorpciós hőtı

29 Elvi kapcsolási rajz helyi hıközpont rendszerekhez

30 Regisztráljon és töltse le az adszorpciós információs csomagot!
