1 Többszintes lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata Dr. Magyar Zoltán Pécsi Tudományegyetem Épületgépészeti Tanszék

2 Az elıadás alapja a PTE és a Gázszolgáltató Vállalatok közötti innovációs kutatási megbízás Kutatási jelentést készítette: Dr. Magyar Zoltán Dr. Szlivka Ferenc Baumann Mihály Dr. Baumann József Dr. Barna Lajos Leikauf Tibor Megbízó: E.ON Közép-dunántúli Gázhálózati Zrt. E.ON Dél-dunántúli Gázhálózati Zrt. FŐGÁZ Földgázelosztási Kft. TIGÁZ DSO Földgázelosztó Kft.

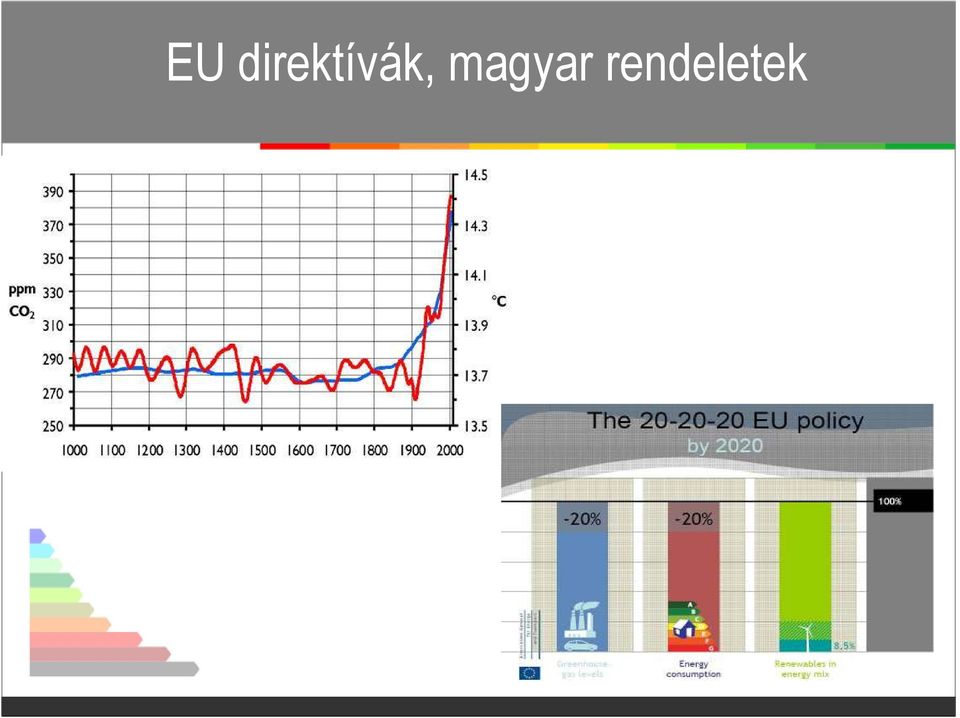

3 EU direktívák, magyar rendeletek

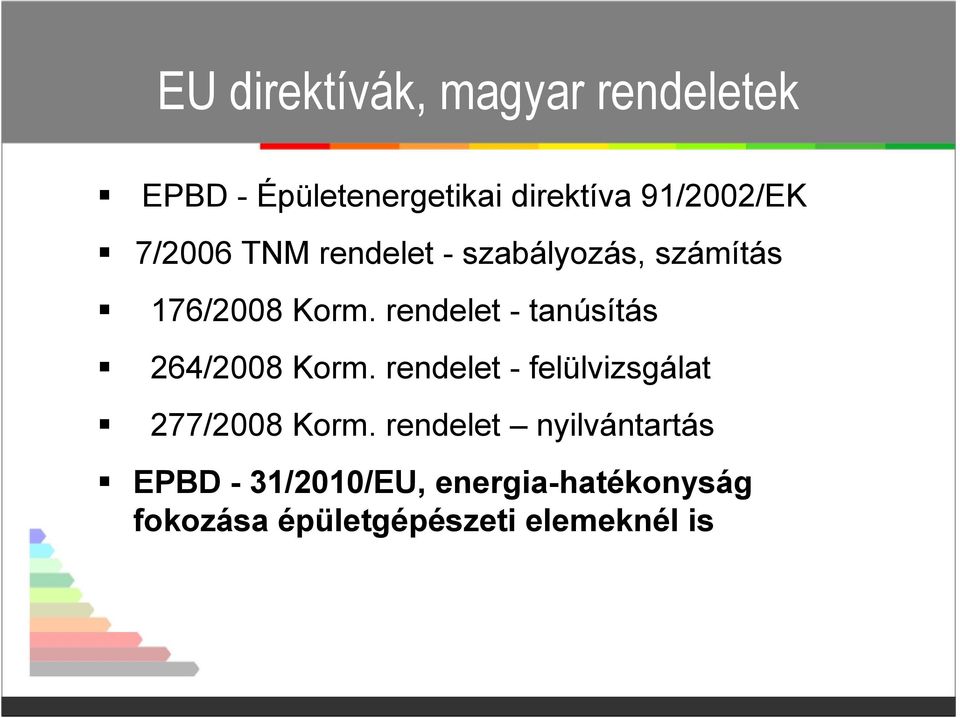

4 EU direktívák, magyar rendeletek EPBD - Épületenergetikai direktíva 91/2002/EK 7/2006 TNM rendelet - szabályozás, számítás 176/2008 Korm. rendelet - tanúsítás 264/2008 Korm. rendelet - felülvizsgálat 277/2008 Korm. rendelet nyilvántartás EPBD - 31/2010/EU, energia-hatékonyság fokozása épületgépészeti elemeknél is

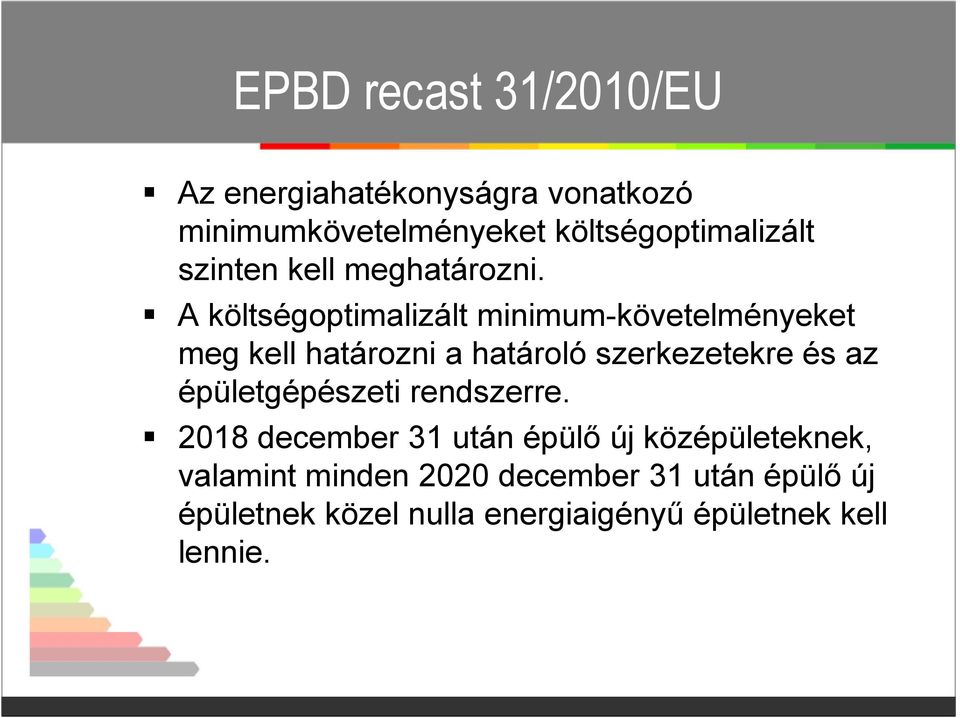

5 EPBD recast 31/2010/EU Az energiahatékonyságra vonatkozó minimumkövetelményeket költségoptimalizált szinten kell meghatározni. A költségoptimalizált minimum-követelményeket meg kell határozni a határoló szerkezetekre és az épületgépészeti rendszerre december 31 után épülő új középületeknek, valamint minden 2020 december 31 után épülő új épületnek közel nulla energiaigényű épületnek kell lennie.

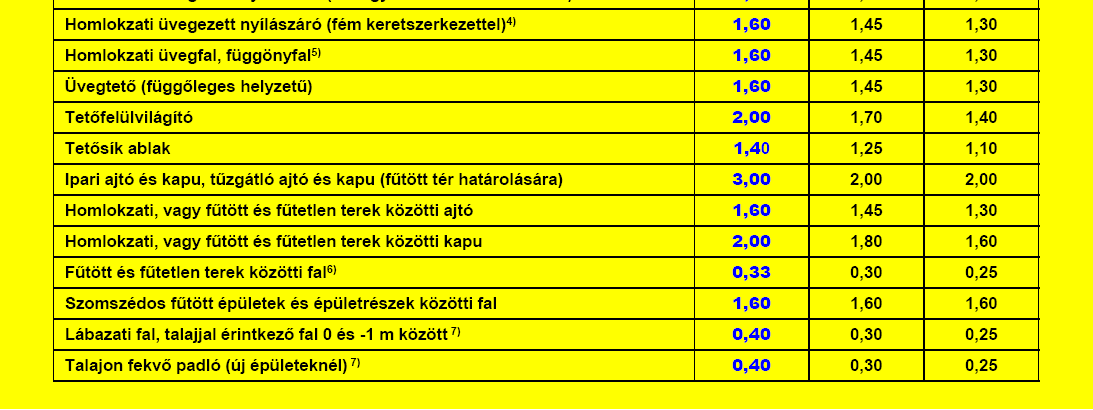

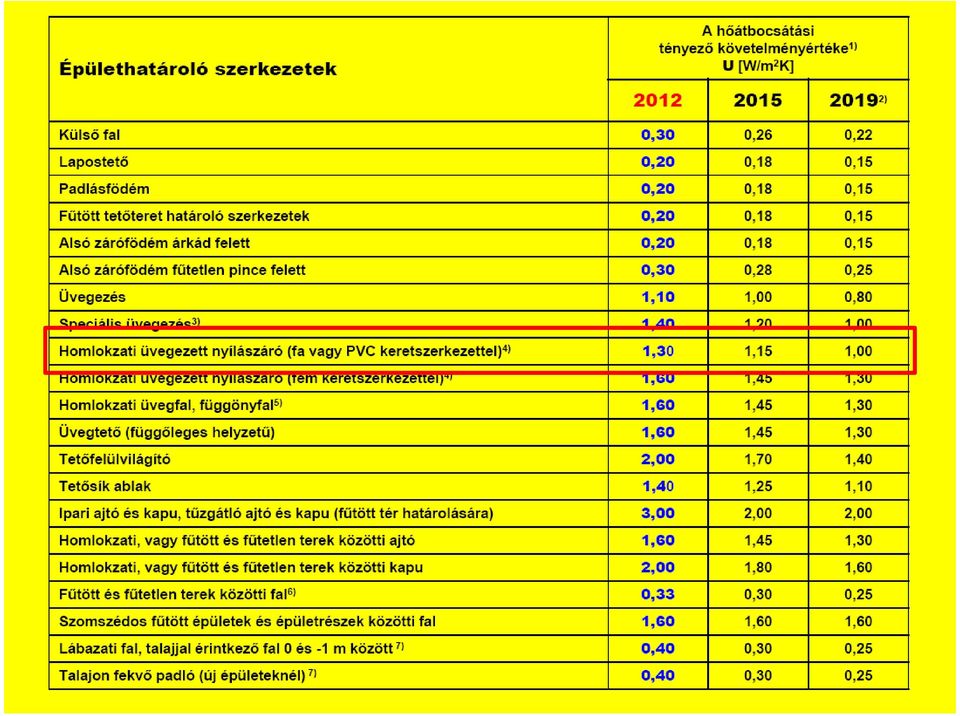

6

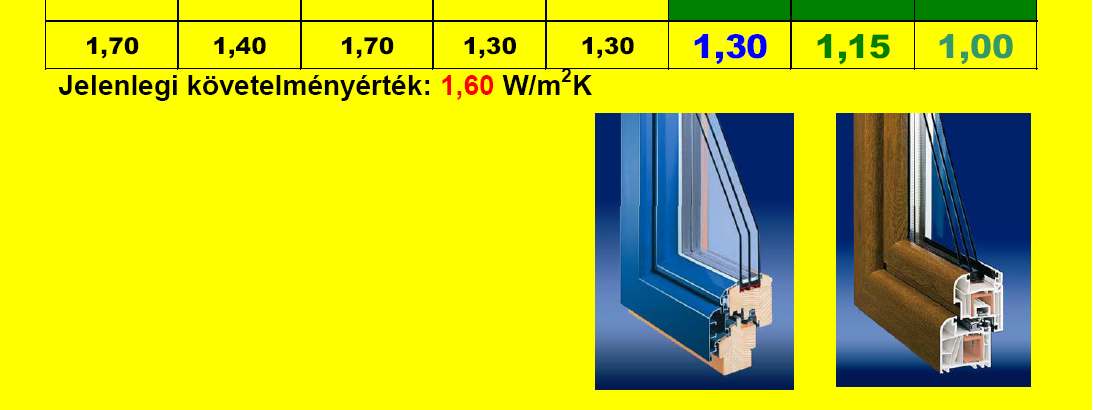

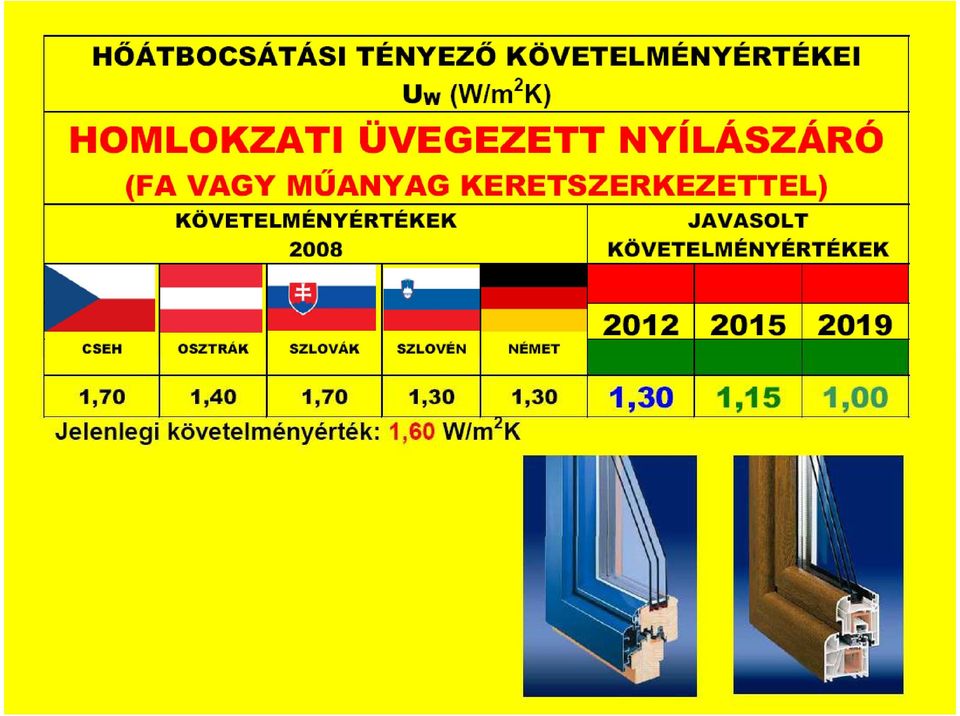

7

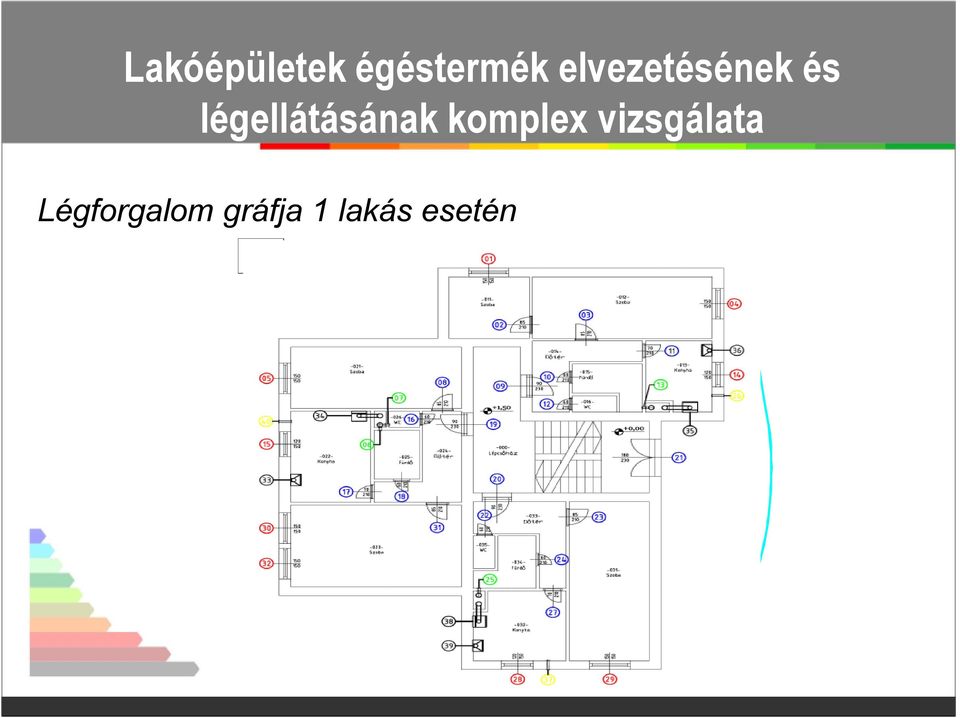

8 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata Légforgalom gráfja 1 lakás esetén 1 a 12 = 0, a 12 = 0,0 0 1 a 1 2 = 0, a 12 = 0,1 4 6 a 1 2 = 0, a 12 = 0, a 1 2 = 0, a 12 = 0, a 2 = 0, a 1 2 = 0, a 2 = -0, a 2 = 0, a 2 = 0,0 1 9 a 12 = 0, C S = 8 Á G = 1 4 H U = 7 C S H - É = 0

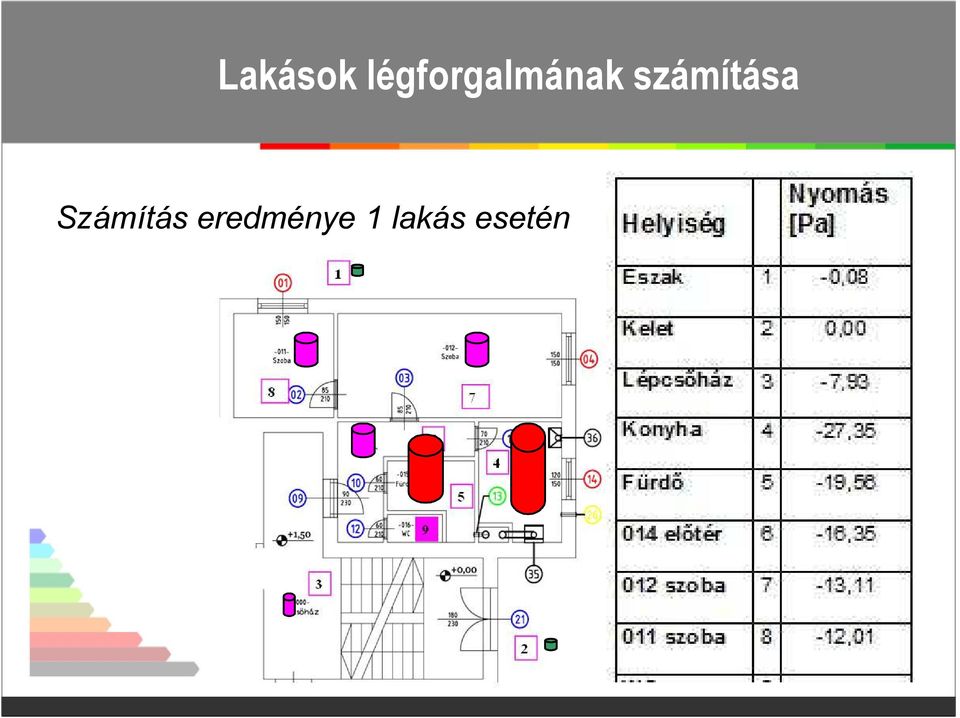

9 Lakások légforgalmának számítása Számítás eredménye 1 lakás esetén

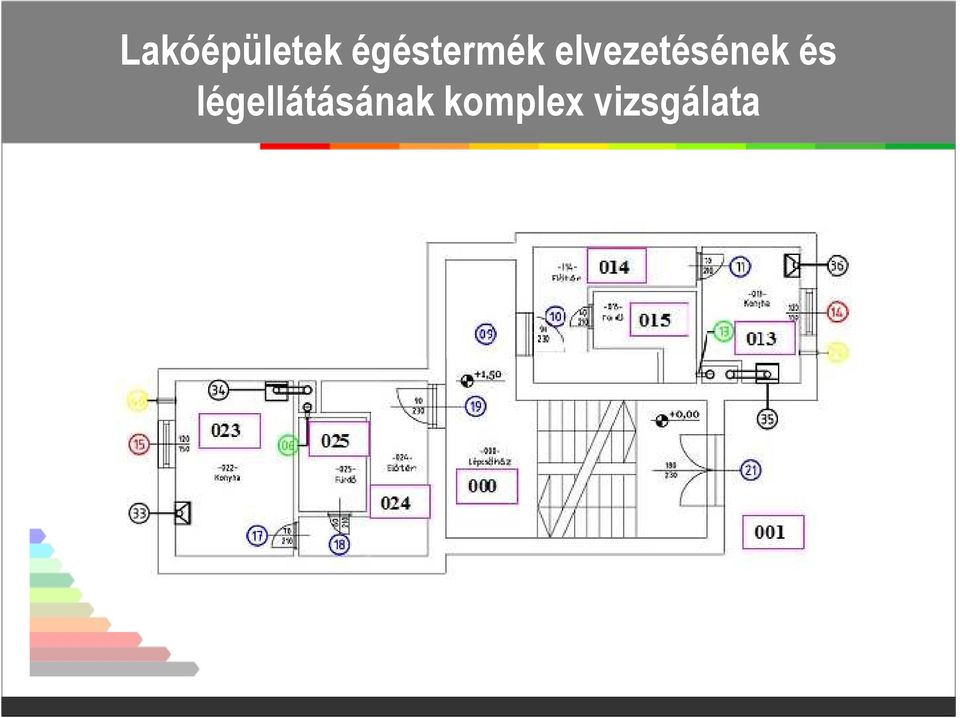

10 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

11 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

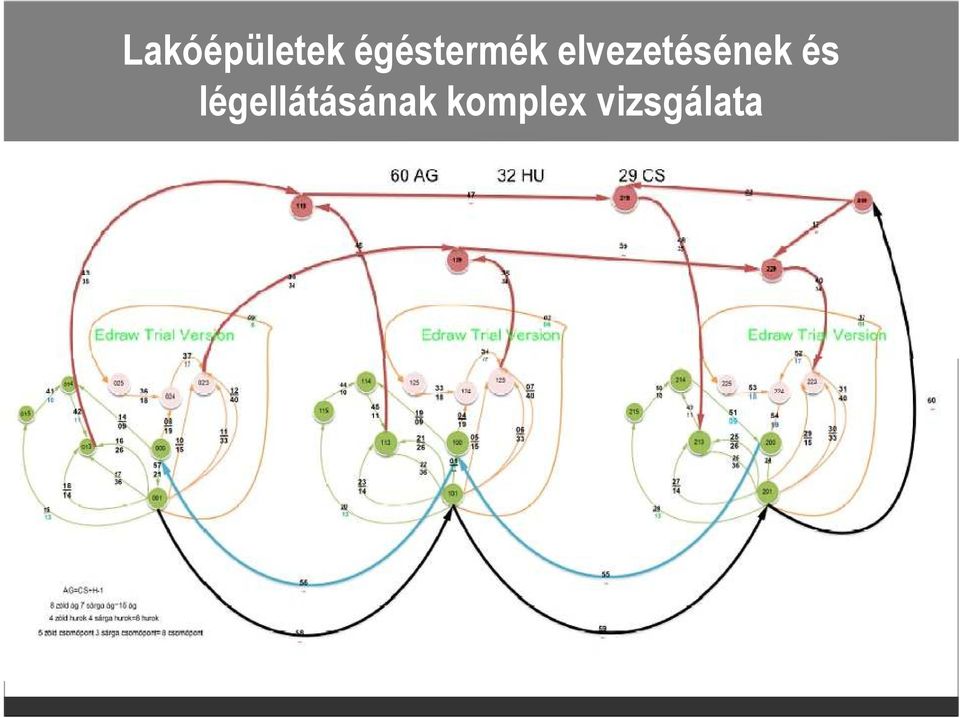

12 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

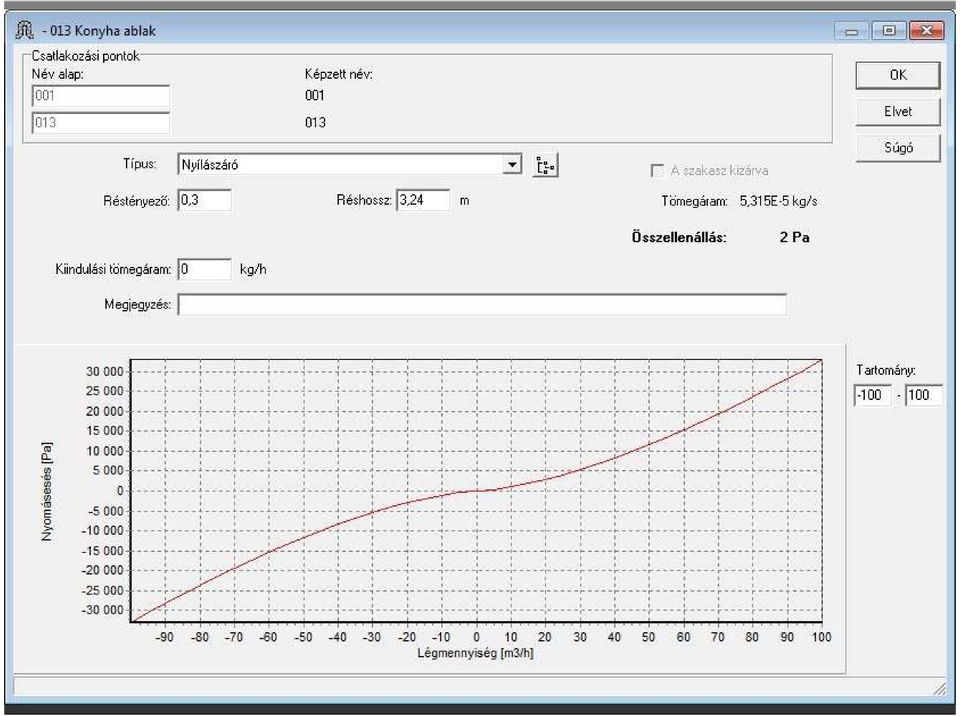

13 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

14 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

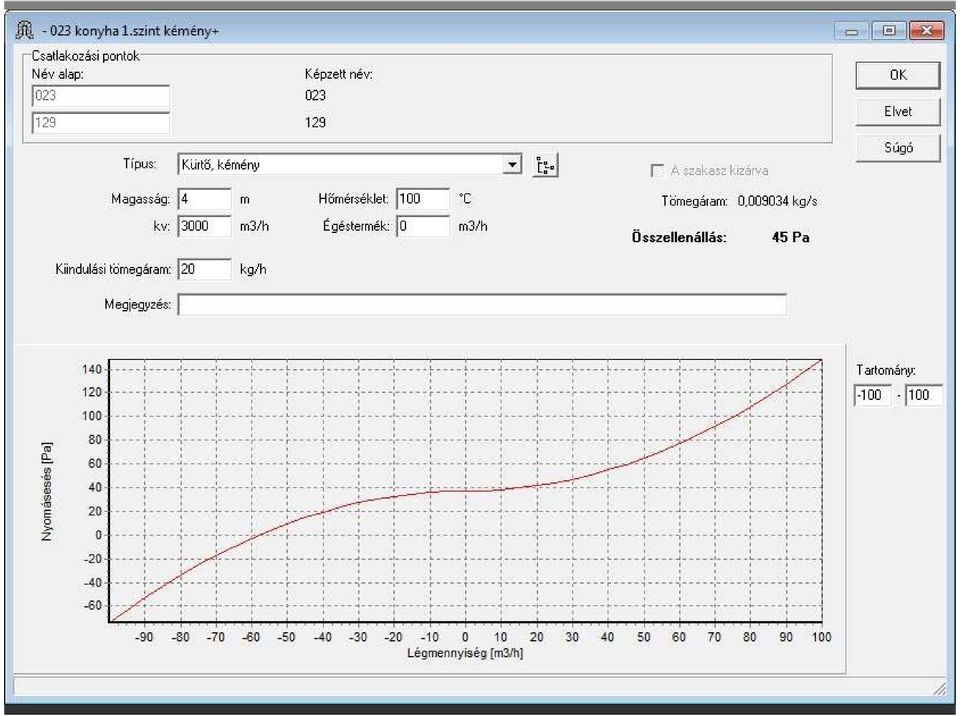

15 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

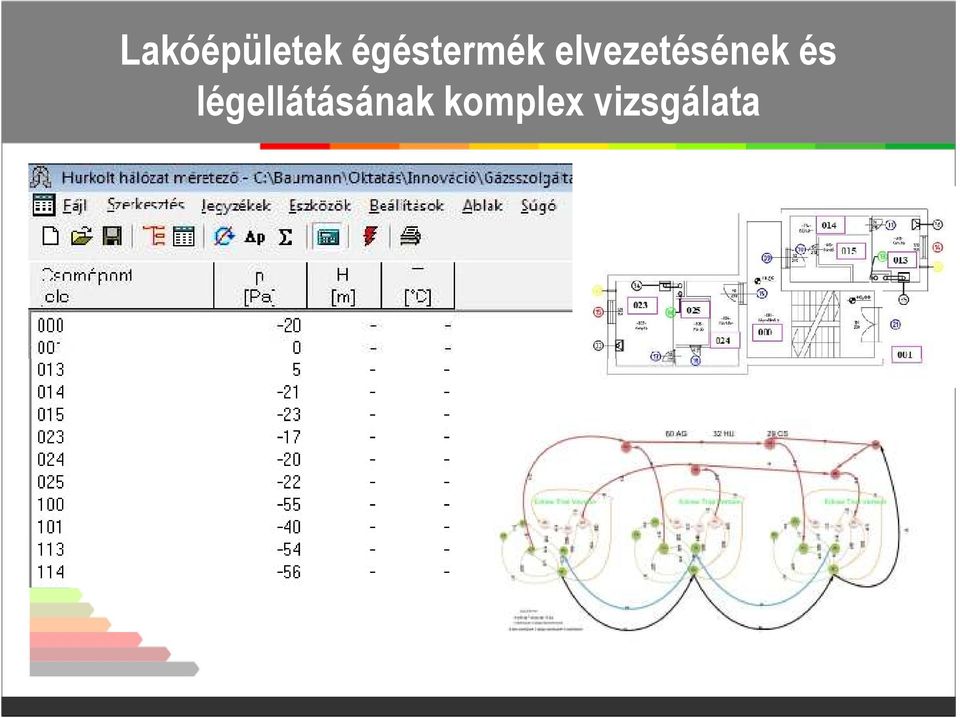

16 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

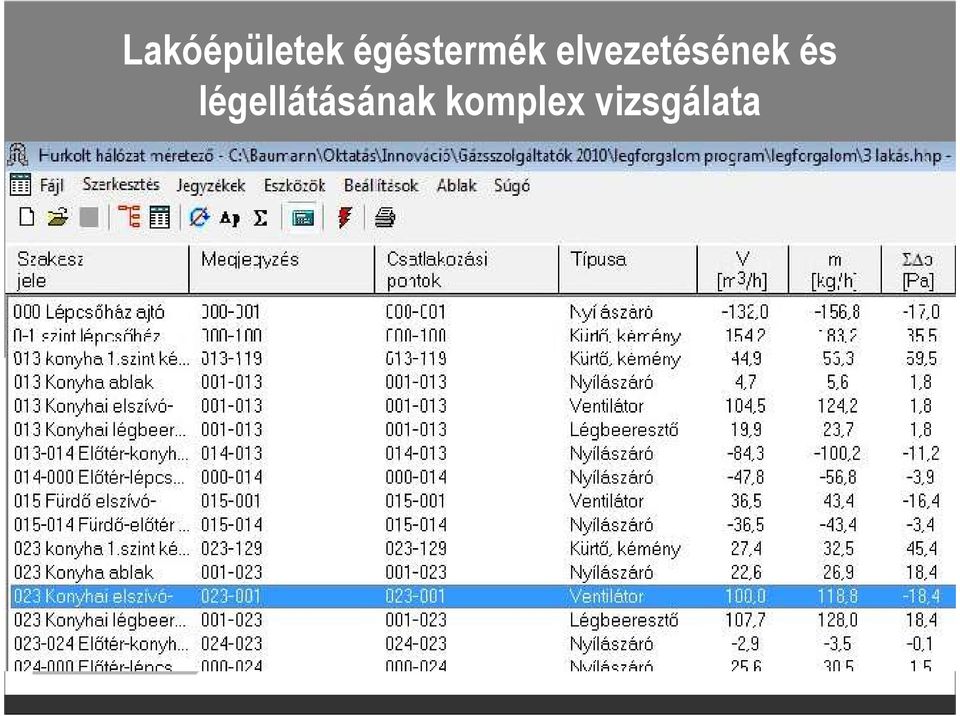

17 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata

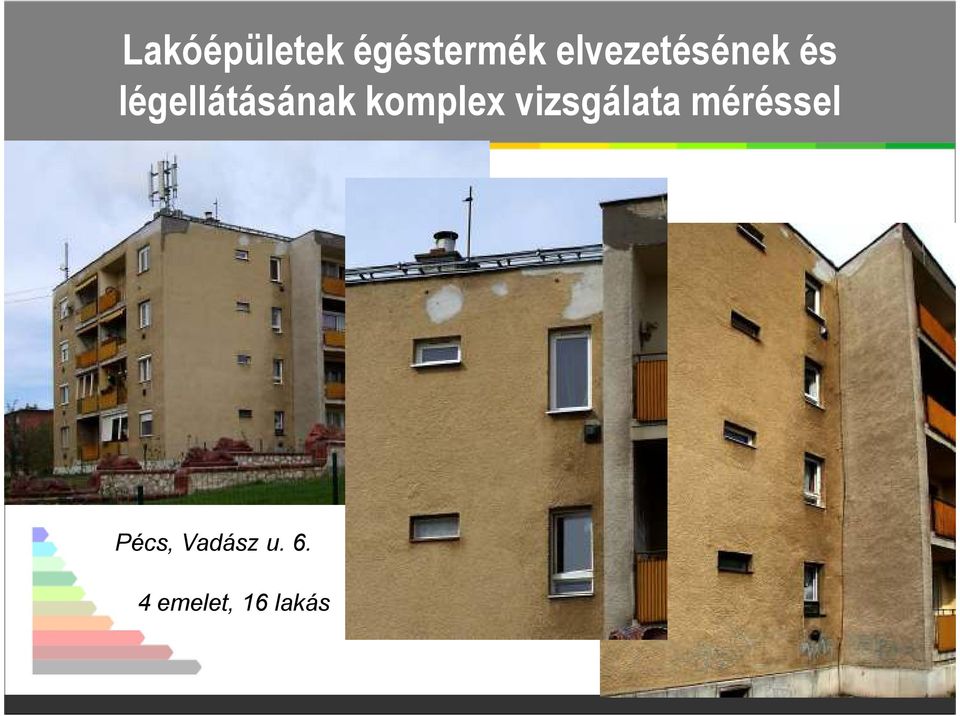

18 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata méréssel Pécs, Vadász u emelet, 16 lakás

19 Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata méréssel Vizsgálat: Földszinti és III. emeleti fürdőszoba Fsz: régi ablak, légtér összeköttetés konyhával és előszobával III em: műanyag nyílászáró, légbevezető Mérés ideje: január 20, 28 (0 C) Mért jellemzők: Deflektor előtt és a készülékből kilépő égéstermék tüzeléstechnikai jellemzői (légellátási tényező, keveredési hőmérséklet) Nyomáskülönbség égéstermék bekötő vezeték és a helyiség között Külső és a belső tér nyomáskülönbsége (ablaknál)

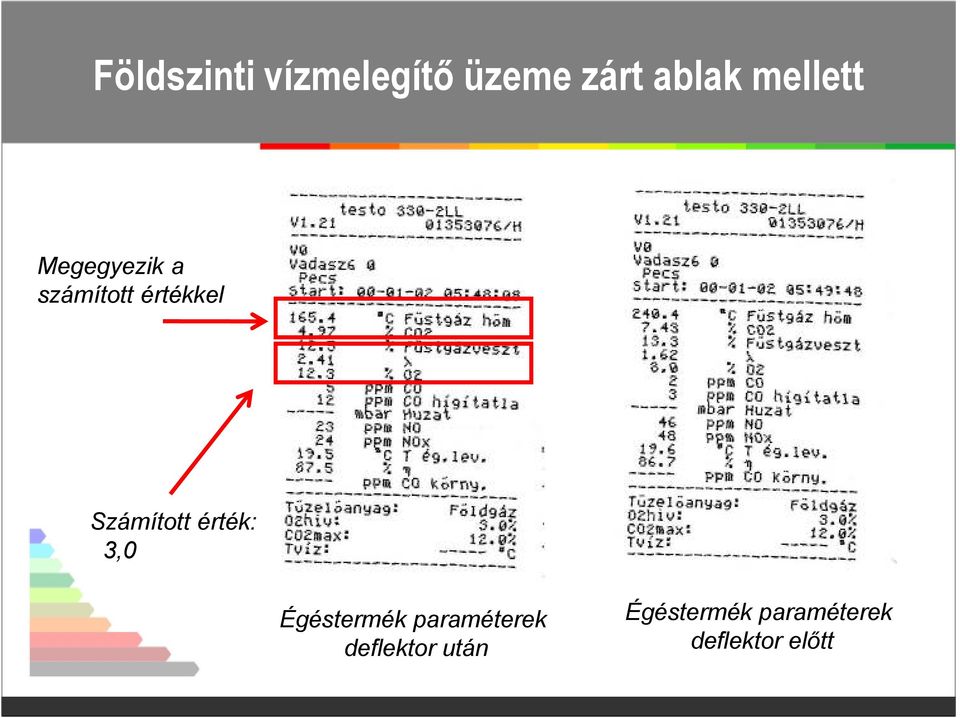

20 Földszinti vízmelegítı üzeme zárt ablak mellett Megegyezik a számított értékkel Számított érték: 3,0 Égéstermék paraméterek deflektor után Égéstermék paraméterek deflektor előtt

21 Földszinti vízmelegítı üzeme nyitott ablak mellett Számított érték: 115 C (deflektor előtti érték nagyon változott) Égéstermék paraméterek deflektor után Égéstermék paraméterek deflektor előtt

22 III. emeleti vízmelegítı üzeme zárt ablak mellett Értéke megegyezik a számítottal Égéstermék paraméterek deflektor után Égéstermék paraméterek deflektor előtt

23 III. emeleti vízmelegítı üzeme nyitott ablak mellett Számított érték alacsonyabb Megegyezik a számítottal Égéstermék paraméterek deflektor után Égéstermék paraméterek deflektor előtt

24 Összefoglalás EU direktívák, magyar rendeletek Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata elméleti számítással Lakóépületek égéstermék elvezetésének és légellátásának komplex vizsgálata méréssel

25 Köszönöm megtisztelő figyelmüket! Dr. Magyar Zoltán
