1 GYŰJTŐ- ÉS EGYEDI KÉMÉNY EGYMÁSRAHATÁSÁNAK VIZSGÁLATA Dr. Szlivka Ferenc SZIE

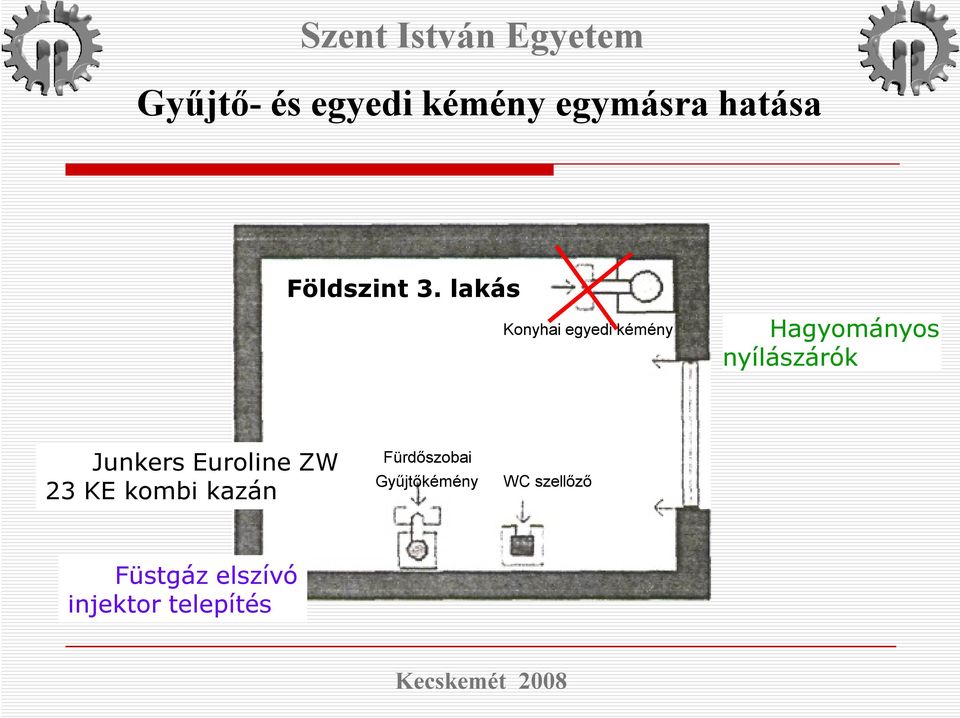

2 Földszint 3. lakás Konyhai egyedi kémény Hagyományos nyílászárók Junkers Euroline ZW 23 KE kombi kazán Fürdőszobai Gyűjtőkémény WC szellőző Füstgáz elszívó injektor telepítés

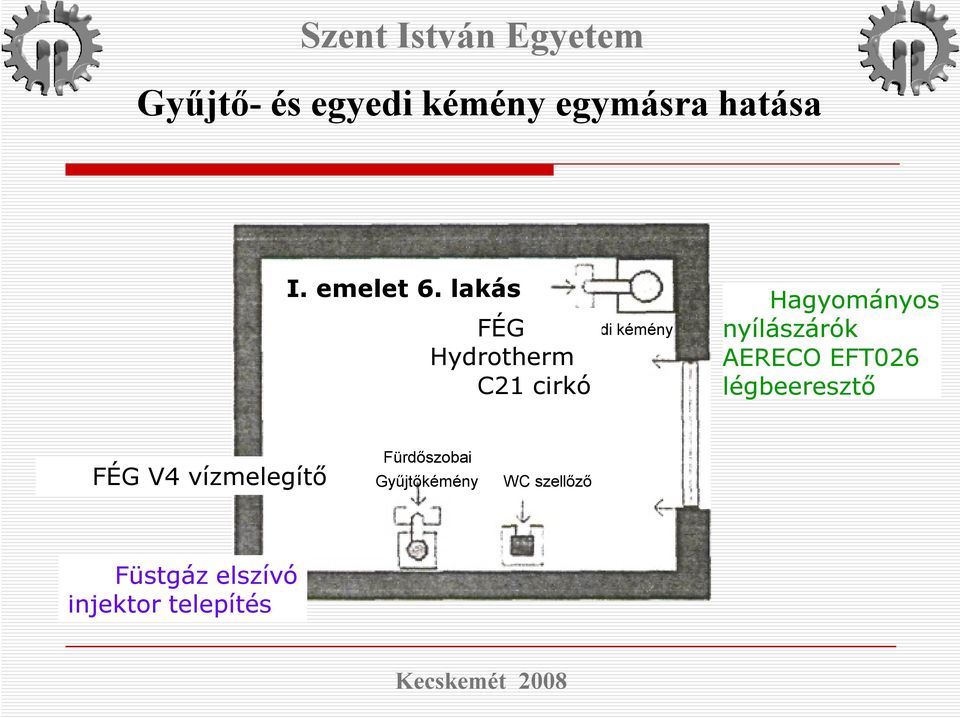

3 I. emelet 6. lakás FÉG Hydrotherm C21 cirkó Konyhai egyedi kémény Hagyományos nyílászárók AERECO EFT026 légbeeresztő FÉG V4 vízmelegítő Fürdőszobai Gyűjtőkémény WC szellőző Füstgáz elszívó injektor telepítés

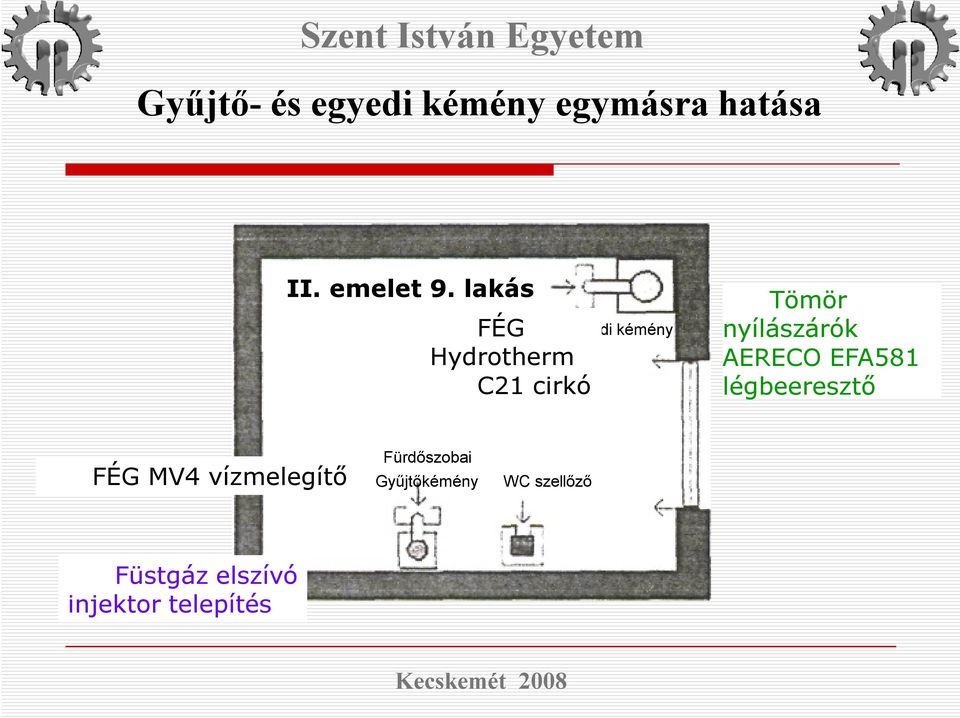

4 II. emelet 9. lakás FÉG Hydrotherm C21 cirkó Konyhai egyedi kémény Tömör nyílászárók AERECO EFA581 légbeeresztő FÉG MV4 vízmelegítő Fürdőszobai Gyűjtőkémény WC szellőző Füstgáz elszívó injektor telepítés

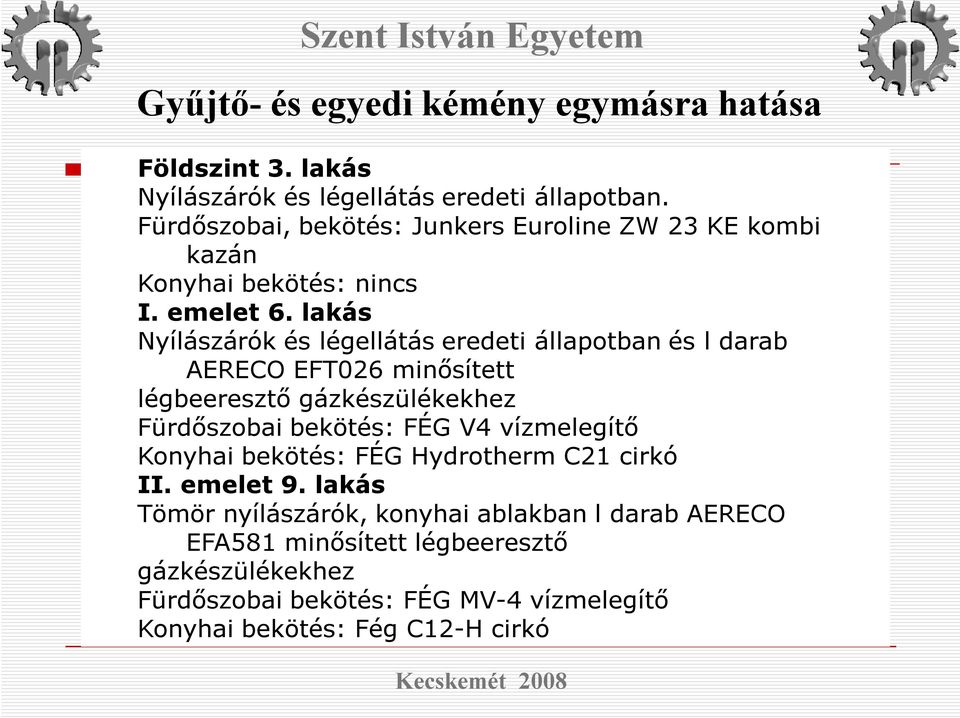

5 Földszint 3. lakás Nyílászárók és légellátás eredeti állapotban. Fürdőszobai, bekötés: Junkers Euroline ZW 23 KE kombi kazán Konyhai bekötés: nincs I. emelet 6. lakás Nyílászárók és légellátás eredeti állapotban és l darab AERECO EFT026 minősített légbeeresztő gázkészülékekhez Fürdőszobai bekötés: FÉG V4 vízmelegítő Konyhai bekötés: FÉG Hydrotherm C21 cirkó II. emelet 9. lakás Tömör nyílászárók, konyhai ablakban l darab AERECO EFA581 minősített légbeeresztő gázkészülékekhez Fürdőszobai bekötés: FÉG MV-4 vízmelegítő Konyhai bekötés: Fég C12-H cirkó

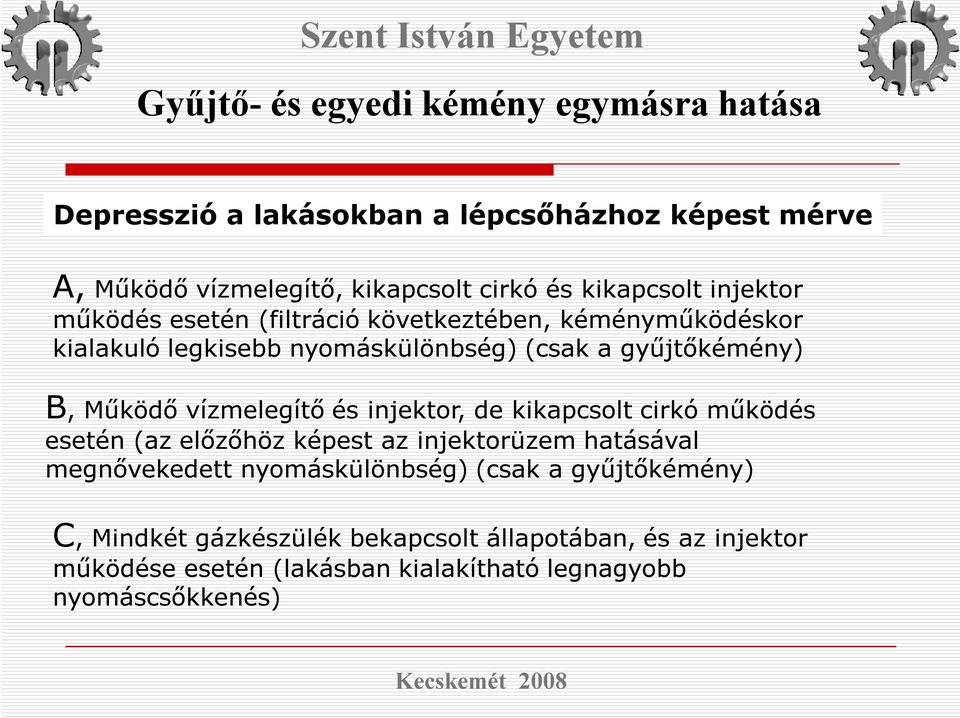

6 Depresszió a lakásokban a lépcsőházhoz képest mérve A, Működő vízmelegítő, kikapcsolt cirkó és kikapcsolt injektor működés esetén (filtráció következtében, kéményműködéskor kialakuló legkisebb nyomáskülönbség) (csak a gyűjtőkémény) B, Működő vízmelegítő és injektor, de kikapcsolt cirkó működés esetén (az előzőhöz képest az injektorüzem hatásával megnővekedett nyomáskülönbség) (csak a gyűjtőkémény) C, Mindkét gázkészülék bekapcsolt állapotában, és az injektor működése esetén (lakásban kialakítható legnagyobb nyomáscsőkkenés)

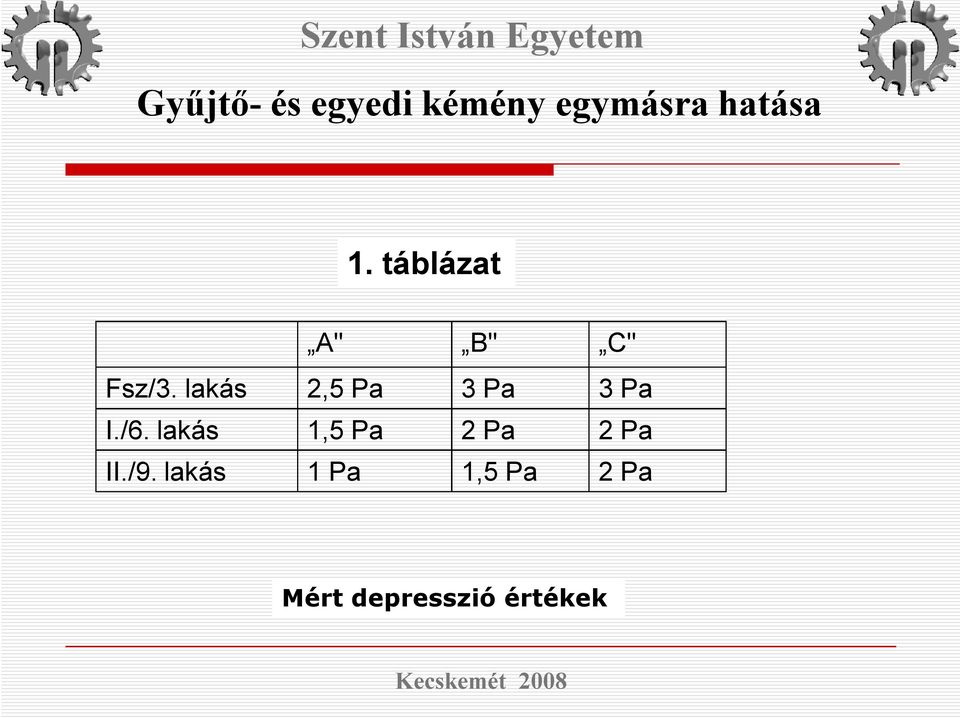

7 1. táblázat A" B" C" Fsz/3. lakás 2,5 Pa 3Pa 3Pa I./6.lakás 1,5 Pa 2Pa 2Pa II./9.lakás 1Pa 1,5 Pa 2Pa Mért depresszió értékek

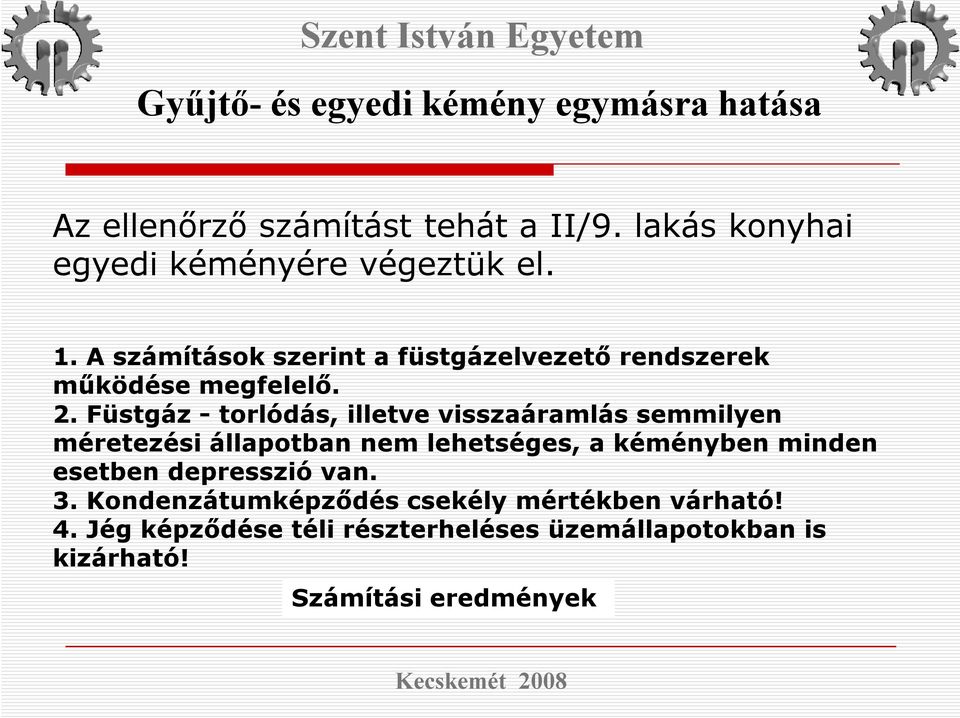

8 Az ellenőrző számítást tehát a II/9. lakás konyhai egyedi kéményére végeztük el. 1. A számítások szerint a füstgázelvezető rendszerek működése megfelelő. 2. Füstgáz - torlódás, illetve visszaáramlás semmilyen méretezési állapotban nem lehetséges, a kéményben minden esetben depresszió van. 3. Kondenzátumképződés csekély mértékben várható! 4. Jég képződése téli részterheléses üzemállapotokban is kizárható! Számítási eredmények

9 spiko csõ Szerelt Alu. kémény Φ Φ Vaillant 25 kw Combi VCW 25/1T3 W Az egyedi kémény Kecskemét karakterisztikája 2008

10 füstgáz tömegárama [g/s] Gyűjtő-és 20 egyedi kémény egymásra hatása p k [Pa] kéményen kiáramló tömeg visszaáramlás depresszió a fürdõszobában 20 depresszió a kéményben a fürdõszobához képest depresszió a fürdõszobában 20 p f [Pa] p f [Pa] Mért kémény-karakterisztika (4 0 C)

11 füstgáz tömegárama 20 Gyűjtő-és g/s kéményen egyedi kémény kiáramló tömeg egymásra hatása visszaáramlás p f [Pa] depresszió a kéményben a fürdõszobához képest p k Pa depresszió a fürdõszobában p f [Pa] Számított kémény-karakterisztika (4 0 C) 20

12 füstgáz tömegárama g/s 20 kéményen kiáramló tömeg Gyűjtő-és egyedi egymásra hatása Jó működés határa kb. 3 Pa depr. a fürdőszobában 5 p Pa k 3-2 Kéményben kb. 1 Pa -3 depr. a fürdőszobához -4 képest visszaáramlás p f [Pa] depresszió a kéményben a fürdõszobához képest depresszió a fürdõszobában [Pa] p f Számított kémény-karakterisztika (27 0 C) 20

13 Budapest, XII. kerület, Óra u. Az ÉMI által megadott 3 Pa depresszó, mint általános ajánlás lényegében nem más, mint az MSZ EN ben szereplő készülékhuzatigény. A szabvány szerint amennyiben nincs a kérdéses készülékre gyári adat megadva, ezzel az értékkel kell számolnunk. A biztonság kritériuma tehát valójában a készülékre meghatározott huzatigények elérése. A mellékelt prospektus alapján a Junkers vízmelegítők esetében a gyártó 1,5 Pa huzatszükségletet ad meg, mely mellett a készülék üzeme garantáltan stabil. A füstcsövön mért depressziós szint ezt az értéket meghaladta, valamint a mérés során tapasztalt meleg nyári időjárásnál, teljes üzemben sem volt torlódás, vagy visszaáramlás.

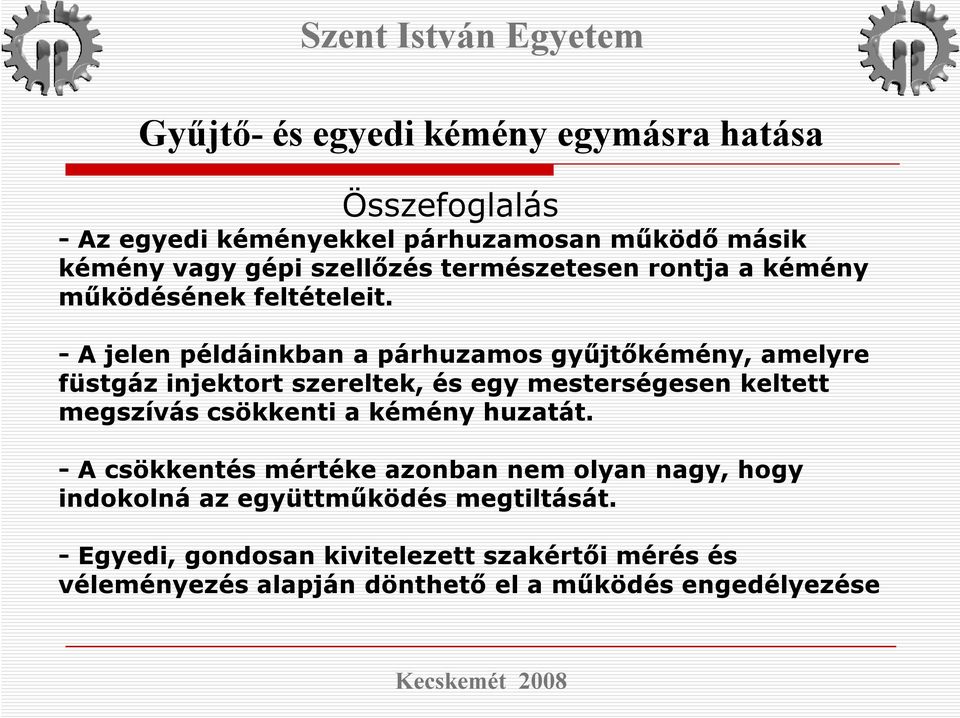

14 Összefoglalás -Az egyedi kéményekkel párhuzamosan működő másik kémény vagy gépi szellőzés természetesen rontja a kémény működésének feltételeit. -A jelen példáinkban a párhuzamos gyűjtőkémény, amelyre füstgáz injektort szereltek, és egy mesterségesen keltett megszívás csökkenti a kémény huzatát. -A csökkentés mértéke azonban nem olyan nagy, hogy indokolná az együttműködés megtiltását. -Egyedi, gondosan kivitelezett szakértői mérés és véleményezés alapján dönthető el a működés engedélyezése
