1 UNI*** Plus és SIH diagrammok Diagrammok Schiedel GmbH. - Fólia : 1
2 MSZ EN Diagrammok Schiedel GmbH. - Fólia : 2
3 Diagramm 1.1. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 80 ûc és < 100 ûc Diagrammok Schiedel GmbH. - Fólia : 3
4 Diagramm 1.2. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 100 ûc és < 120 ûc Diagrammok Schiedel GmbH. - Fólia : 4

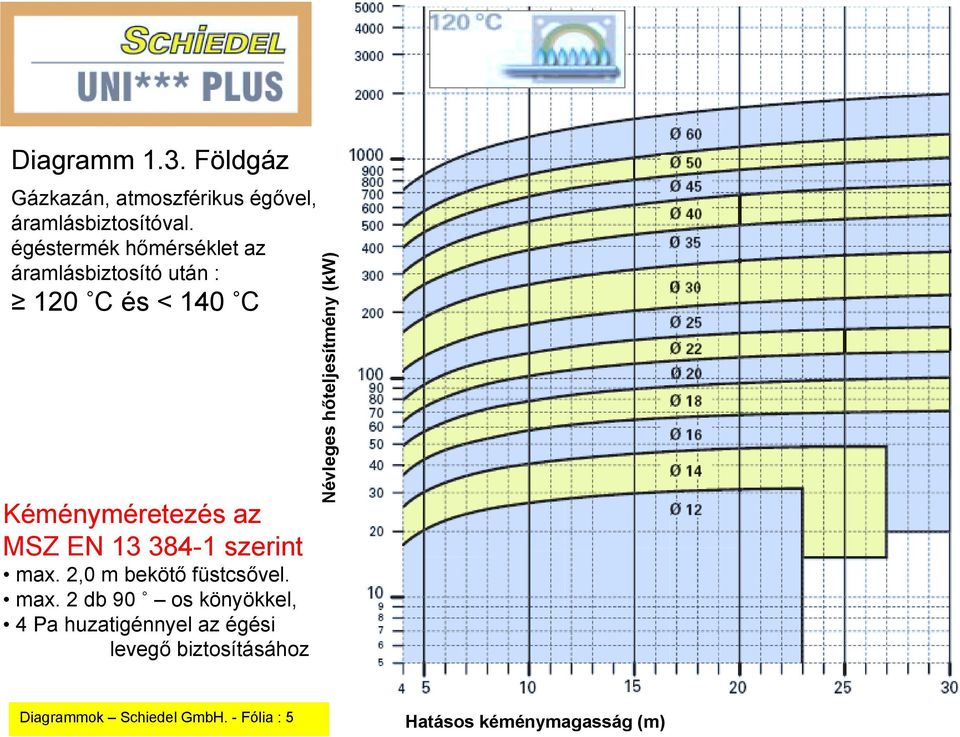

5 Diagramm 1.3. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 120 ûc és < 140 ûc Diagrammok Schiedel GmbH. - Fólia : 5
6 Diagramm 1.4. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 140 ûc Diagrammok Schiedel GmbH. - Fólia : 6

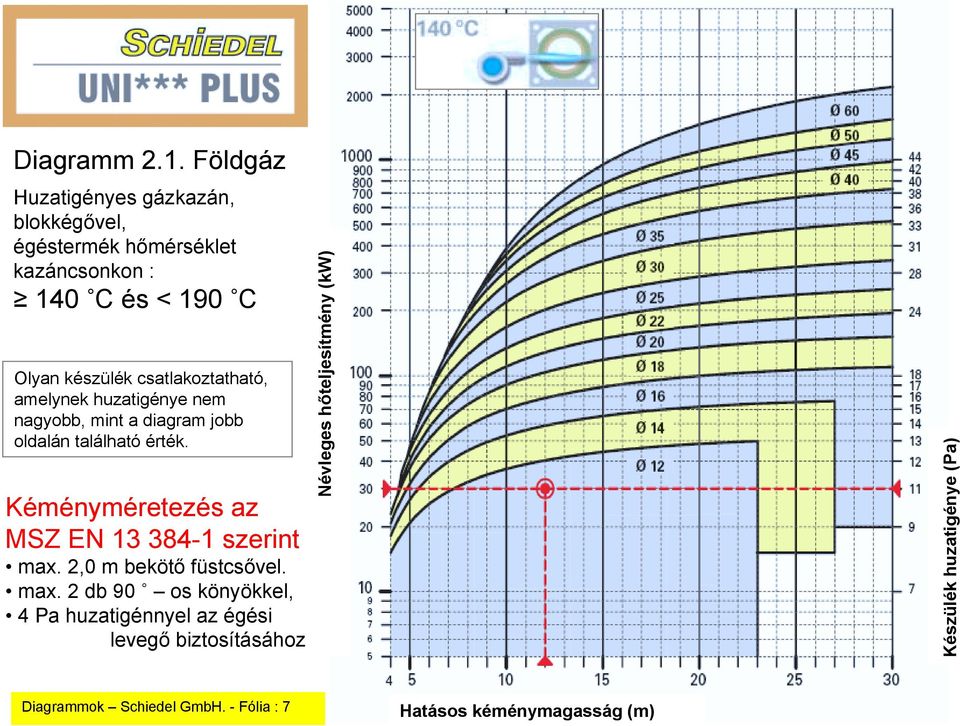

7 Diagramm 2.1. Földgáz Huzatigényes gázkazán, blokkégővel, 140 ûc és < 190 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 7
8 Diagramm 2.2. Földgáz Huzatigényes gázkazán, blokkégővel, 190 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 8
9 Diagramm 3.1. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 60 ûc és < 80 ûc Diagrammok Schiedel GmbH. - Fólia : 9
10 Diagramm 3.2. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 80 ûc és < 100 ûc Diagrammok Schiedel GmbH. - Fólia : 10

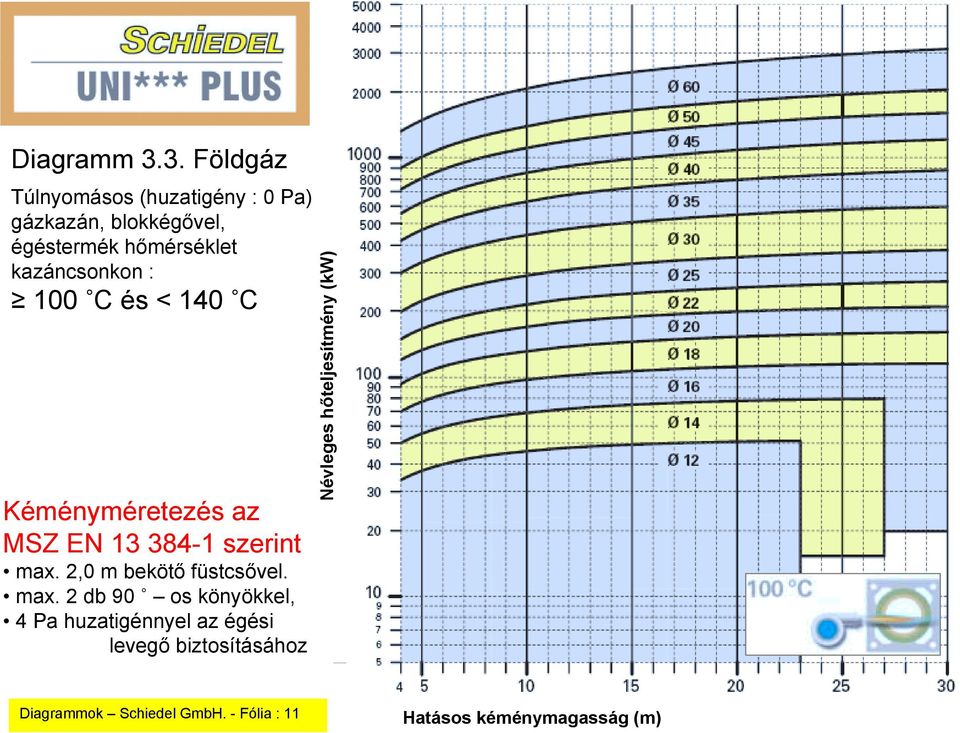

11 Diagramm 3.3. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 100 ûc és < 140 ûc Diagrammok Schiedel GmbH. - Fólia : 11

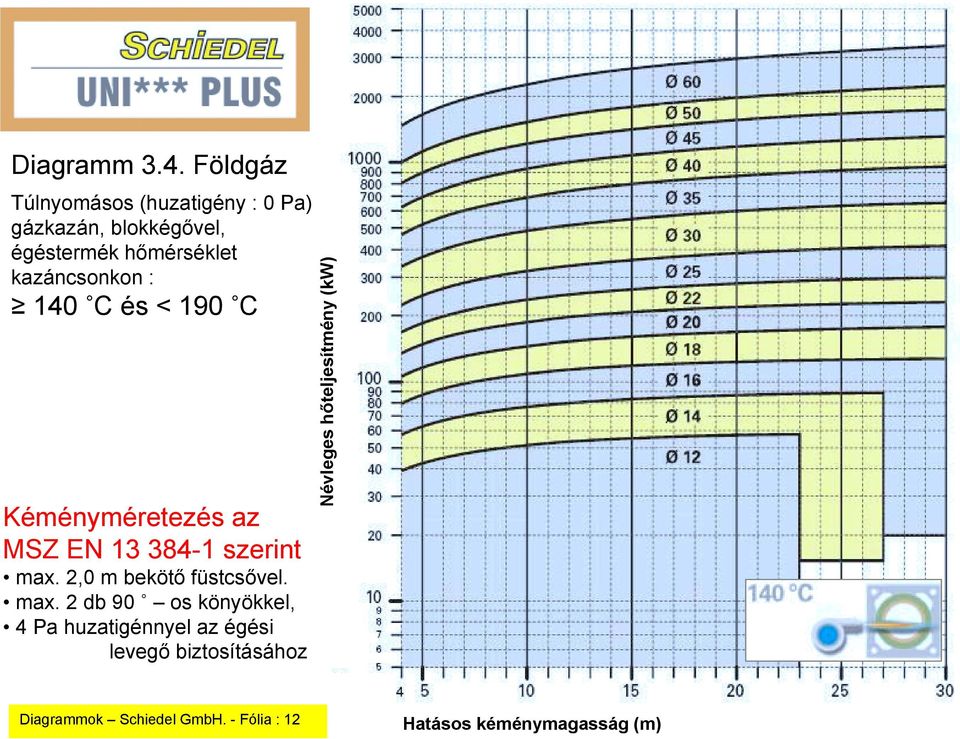

12 Diagramm 3.4. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 140 ûc és < 190 ûc Diagrammok Schiedel GmbH. - Fólia : 12
13 Diagramm 3.5. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 190 ûc Diagrammok Schiedel GmbH. - Fólia : 13
14 Diagramm 4.1. Olaj Huzatigényes olajkazán, blokkégővel, 140 ûc és < 190 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 14
15 Diagramm 4.2. Olaj Huzatigényes olajkazán, blokkégővel, 190 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 15
16 Diagramm 5.1. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 60 ûc és < 80 ûc Diagrammok Schiedel GmbH. - Fólia : 16
17 Diagramm 5.2. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 80 ûc és < 100 ûc Diagrammok Schiedel GmbH. - Fólia : 17

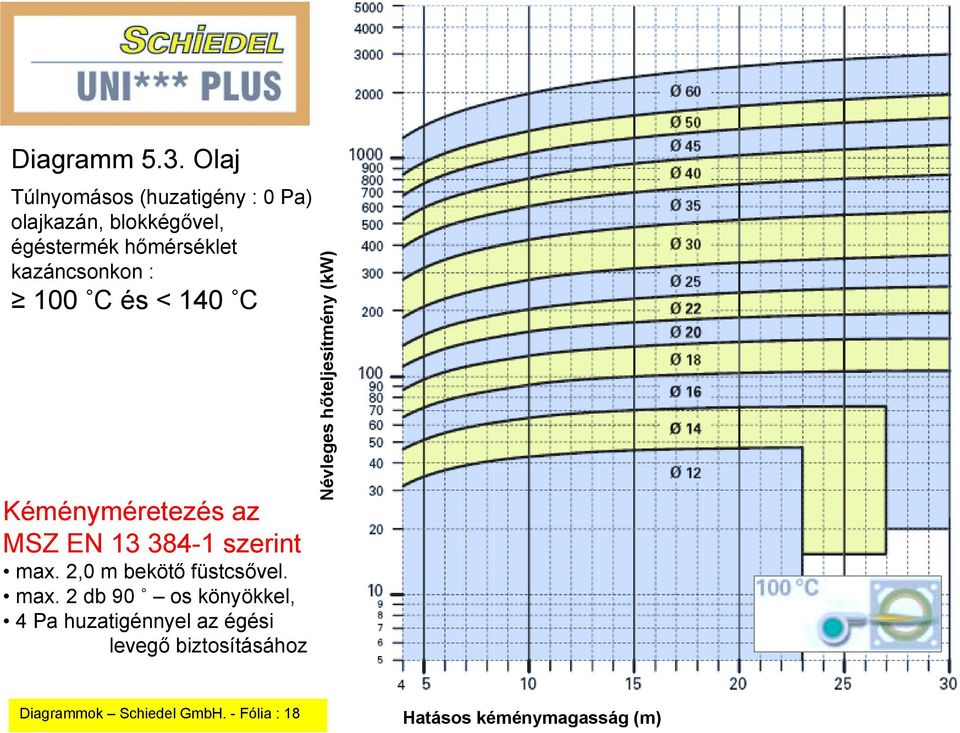

18 Diagramm 5.3. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 100 ûc és < 140 ûc Diagrammok Schiedel GmbH. - Fólia : 18
19 Diagramm 5.4. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 140 ûc és < 190 ûc Diagrammok Schiedel GmbH. - Fólia : 19
20 Diagramm 5.5. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 190 ûc Diagrammok Schiedel GmbH. - Fólia : 20
21 Diagramm 6.1. Szén Szén, vagy koksztüzelésű kazán, 240 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 21
22 Diagramm 6.2. Fa Fatüzelésű kazán, 240 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 22
23 Diagramm 7.1. Fa-pellet Fa-pellet tüzelésű kazán, 140 ûc és < 190 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 23
24 Diagramm 7.2. Fa-pellet Fa-pellet tüzelésű kazán, 190 ûc Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) Diagrammok Schiedel GmbH. - Fólia : 24
25 Diagramm 8.1. Kandalló Nyitott tűztérnyílású kandalló, égéstermék csonkon : 80 ûc Figyelem! A levegőcsatorna diagram szerinti keresztmetszete csak akkor elég, ha a kandallós helyiség légteréből más elszívó berendezés nem von el levegőt! max. 1,5 m bekötő füstcsővel. könyök nélkül Diagrammok Schiedel GmbH. - Fólia : 25
