1 Innovációk a társasházban élők számára az ErP rendelet hatályba lépése után Vaillant Saunier Duval Kft Fördős Norbert Termékmenedzser Jó érzés jót enni.

2 Aktuális piaci helyzet Az EU döntése után, hogy szeptember 26-tól tilos forgalomba helyezni többféle, hagyományos működésű hőtermelőt, bizonyos ügyfélkört hátrányosan érint. A Bizottság 813/2013/EU rendelete is megfogalmaz egy kivételi szabályt: A hagyományos gyűjtőkémény az ország lakosságának 20%-át érinti, de felújításuk már eleve ott problémákba ütközik, hogy osztatlan közös tulajdonba tartoznak. Ezen kívül nem választható szabadon az meg, milyen típusú készülék szerelhető fel. Az ErP rendelet kivételi szabálya, valamint az ahhoz kapcsolódó fordítás nem teljesen egyértelmű a gyűjtőkémények fogalma kapcsán. A huzat alatt álló LAS kémények is természetes huzatú gyűjtő kéményekként tekinthetők. Az utóbbi időszakban megjelentek olyan cikkek, illetve kommunikációs anyagok, amelyek megoldást kínálnak bárkinek, bármilyen rendszerre. A szakma azonban ezt másként látja 2

3 Az ErP rendelet hatása a lakossági gázkészülékekre LOT 1 csoport Kondenzációs üzemű fali hőtermelők min. 86%-os szezonális helyiségfűtő energiahatékonysággal Elektromos üzemű hőtermelő berendezések Fűtési hőszivattyúk Nyílt égésterű, max. 10 kw névleges fűtési teljesítményű fűtőkészülékek Nyílt égésterű, max. 30 kw névleges fűtési/hmv teljesítményű kombinált gázkészülékek LOT 1 csoport Nem kondenzációs üzemű, ventilátoros (gáz és olajégős) hőtermelők Nyílt égésterű, 10 kw névleges fűtési teljesítmény feletti fűtőkészülékek Nyílt égésterű, 30 kw névleges fűtési/hmv teljesítmény feletti kombinált gázkészülékek A 86%-os szezonális helyiségfűtő energiahatékonyságot el nem érő kondenzációs fali készülékek LOT 1 = fűtő és kombinált üzemű készülékek (gáz, olaj, elektr.) LOT 2 csoport Átfolyó (kéményes és zárt égésterű), valamint tároló rendszerű vízmelegítők LOT 2 = vízmelegítő berendezések (gáz, olaj, elektr.)

4 Házközponti fűtéssel ellátott lakóépület, lakásonkénti HMV készítéssel - Építés éve: 1960-as évek közepe - Házközponti fűtés nyílt égésterű, atmoszférikus égőjű állókazánnal - Elavult hidraulikai felépítés, beszabályozási lehetőségek hiánya - A működéshez nem használnak semmilyen szabályozást, a fűtővíz hőmérséklet beállítás kézzel (!) történik - Felújítandó kazánházi égéstermék elvezetés, valamint az átfolyó rendszerű vízmelegítők gyűjtőkéménye - A lakóközösség átlagéletkora, illetve anyagi helyzete nem teszi lehetővé, hogy a társasház komoly strukturális változtatásokat hajtson végre a gépészeti adottságokon belül

5 Felújítási lehetőségek/1 (melegvíz-készítés) - Minden lakó átáll a tároló rendszerű, elektromos vízmelegítésre alkalmas erre az elektromos hálózat? - Gyűjtőkémény felújítás és huzatfokozó ventilátor beépítése drága a központi elszívó ventilátor, valamint az ahhoz kapcsolódó vezérlés beszerzési költsége. - A gyűjtőkémény átalakítása LAS rendszerű berendezéssé: - Amennyiben a meglévő gyűjtőkémény konstrukciója, műszaki állapota és geometriai méretei ezt lehetővé teszik, a kürtő légellátási célokra átalakítható és abba akár rozsdamentes acélból készült, előre gyártott elemekből felépíthető LAS égéstermék elvezető telepíthető. - Az égéstermék elvezetőt úgy kell méretezni, hogy a függőleges szakaszban nem keletkezhet túlnyomás, mert az a gázégő pulzáló működését eredményezheti természetes huzathatás alatt álló működés biztosítása szükséges.

6 Felújítási lehetőségek/2 (melegvíz-készítés) A zárt égésterű, átfolyó rendszerű vízmelegítők zöme, mint például a Vaillant turbomag plus készüléke helyiséglevegőtől függő üzemre is tanúsított, illetve engedélyezett. Miért nem használjuk ezt a tényt a hazai gyakorlatban? Külső mechanikus csappantyúval biztosítható a visszaáramlás elleni védelem, ezen kívül a vízmelegítő differenciál nyomáskapcsolója tiltja az égő működését, ha a belső füstgázgyűjtőben pl.: égéstermék áramlik vissza.

7 Felújítási lehetőségek/3 (melegvíz-készítés) - Gyári rendszertanúsítással ellátott, engedélyezett elvezetési megoldás - Felújított (felbővített) gyűjtőkémény - Tervezett és méretezett levegő/égéstermék elvezetés; kémény keresztmetszet, illetve hossz - Azonos típusú, teljesítményű, működésű készülékek - Néhány lakás esetén lehetőség van villanybojlerrel történő melegvíz-ellátásra - Jellemzően, 5 (akár 7 db) készülék egy kéményen Előnyök, illetve hátrányok Relatíve kisebb munkálat érinti az egyes lakásokat Nem változik a kémény üzemvitele Egyszerűen felszerelhető a meglévő készülék helyére is Szerelési minőség, végleges esztétika Lakásra vetített fajlagos összköltség

8 Felújítási lehetőségek (házközponti fűtés + központi HMV készítés(?)) - Kondenzációs állókazán telepítése a meglévő, nyílt égésterű hőtermelők helyett, helyiséglevegőtől függő üzemmódban, égéstermék elvezetés a kürtőn keresztül - Tetőtéti hőközpont kialakítás (helyiséglevegőtől függő vagy független működés) - Amennyiben lehetőség van rá, homlokzaton vezetett égéstermék elvezető rendszer telepítése Önmagában a hőtermelő cseréje még nem elég: rendszerben kell gondolkozni!

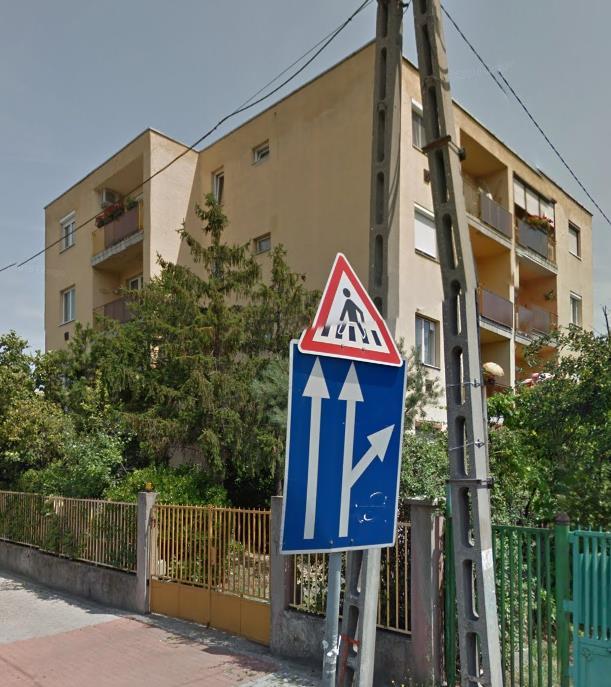

9 Házközponti fűtéssel ellátott lakóépület, lakásonkénti HMV készítéssel - Építés éve: 1960-as évek közepe - Minden lakás saját fűtő és melegvíz-készítő berendezéssel rendelkezik - A nyílt égésterű, átfolyó rendszerű vízmelegítők közös gyűjtőkéményre csatlakoznak, ami már felújításra szorul - A lakások zömét egy, maximum 2 db konvektor fűti, egyes lakók azonban saját gázkészüléket szereltettek már fel, pl.: lakásfelújítás során - A felső emeleten lakók könnyen el tudják vezettetni a működés során keletkező égésterméket, de a más emeleten lakók nem - Hosszabb távon mindenki saját központi fűtésben lenne érdekelt, amennyiben továbbra is a gáz marad a preferált energiaforrás Az oldalfali égéstermék elvezetés (legális) telepítési lehetőségének kérdése

10 Felújítási lehetőségek/1 (melegvíz-készítés + későbbi központi fűtés (?)) - Minden lakó átáll a tároló rendszerű, elektromos vízmelegítésre alkalmas erre az elektromos hálózat? - Gyűjtőkémény felújítás és huzatfokozó ventilátor beépítése drága a központi elszívó ventilátor, valamint az ahhoz kapcsolódó vezérlés beszerzési költsége. - A gyűjtőkémény átalakítása LAS rendszerű berendezéssé: - Amennyiben a meglévő gyűjtőkémény konstrukciója, műszaki állapota és geometriai méretei ezt lehetővé teszik, a kürtő légellátási célokra átalakítható és abba akár gyárilag minősített, flexibilis és fix elemekből összeállítható LAS égéstermék elvezető telepíthető. - Az égéstermék elvezetőt külön nem kell méretezni, működése túlnyomásos üzemű (szintenként csak 1 db hőtermelő köthető be), az esetleges visszaáramlás ellen pedig mechanikus csappantyú véd.

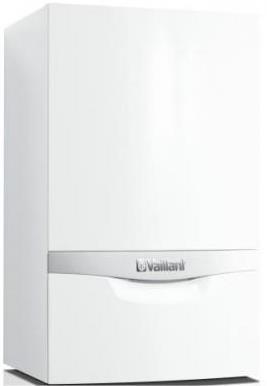

11 Felújítási lehetőségek/2 (melegvíz-készítés + későbbi központi fűtés (?)) Többrészes, túlnyomásos üzemű gyűjtőkémény rendszer - A többrészes égéstermék elvezető alapvetően egy PP égéstermék elvezető, de adott esetben nemesacél rendszerrel is kombinálható. - Robosztus és flexibilis gyári PP égéstermék elvezető rendszer koncentrikus bekötéssel. - A csőcsatlakozó és az égéstermék elvezető egyszerűen szerelhető a tokos kötéseknek és a csatos rögzítéseknek köszönhetően. - Szűk és kisebb méretekkel rendelkező (14 x 14 cm) kémények esetén is alkalmazható rendszermegoldás. - A füstgázcsappantyú nem látható, mert azt a készülékbe kell beépíteni. - A többrészes égéstermék elvezető rendszer lehetővé teszi öt készülék bekötését 25 méteres hatásos kéménymagasság mellett. - Nincsenek hosszan vezetett csőrengetegek, koncentrikus csatlakozás a készülék és a gyűjtőkémény között Ø60/100 vagy Ø80/125 mm-es csőrendszerek Csak meghatározott típusú Vaillant ecotec készülékek esetén alkalmazható!

12 Felújítási lehetőségek/3 (melegvíz-készítés + későbbi központi fűtés (?))

13 Újabb építésű társasház, saját égéstermék elvezetővel - Építés éve: 2000-es évek eleje - Minden lakás saját fűtő és melegvíz-készítő berendezéssel ( kombi cirkó ) rendelkezik - A fokozott légzárású ablakok, illetve a WC szellőztető ventilátora és a konyhai szagelszívó ellenére nyílt égésterű készülékek lettek beépítve (!) - Egyes lakók már áttértek a kondenzációs technikára:

14 Újabb építésű társasház, LAS rendszerű gyűjtőkéménnyel - Egészen 2016-ig előszeretettel használt, rendszer jellegű, természetes huzat hatása alatt álló LAS gyűjtőkémény rendszer - Az ilyen jellegű égéstermék elvezetőkre turbós, azaz hagyományos működésű, zárt égésterű fali hőtermelő berendezések csatlakoznak (C42x) - Normál esetben a készülékbe épített ventilátornak csak a koncentrikus bekötő szakasz ellenállását kellett legyőznie - A felszálló ág (közös gyűjtőcsatorna) természetes huzatát egy alsó összekötő nyílás biztosítja - Felújításuk már eleve ott problémákba ütközik, hogy osztatlan közös tulajdonba tartoznak - Készülékcsere esetén mindig vizsgálni kell a hőtermelők egymásra gyakorolt hatását - Nem választható szabadon az meg, milyen típusú készülék szerelhető fel a gyűjtőkéményre

15 Kiváltási/felújítási lehetőségek egyedi esetek problematikájánál - Levegő/levegő rendszerű hőszivattyú telepítése + tároló rendszerű, elektromos vízmelegítő alkalmas erre az elektromos hálózat? - Levegő/levegő rendszerű hőszivattyú + zárt égésterű, átfolyó rendszerű vízmelegítő - A meglévő gyűjtőkémény átalakítása túlnyomásos üzemű LAS berendezéssé: - A korábban égéstermék elvezetésre használt kürtő továbbra is a keletkező égéstermék szabadba juttatását végezné (nyomás alatt), csak bélésanyagként a gyári, minősített (flexibilis) égéstermék elvezető cső szolgálna, szintén koncentrikus bekötéssel.

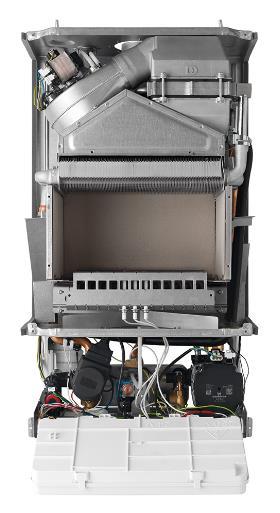

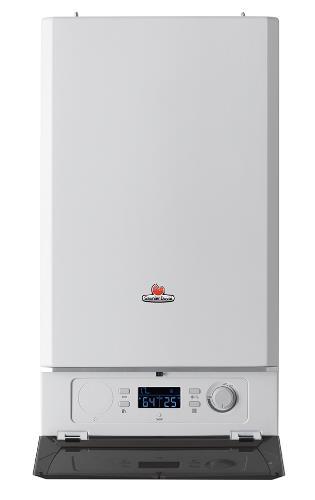

16 Themis Condens (Saunier Duval) Hagyományos működésű, zárt égésterű fali gázkészülék utánkapcsolt szekunder füstgáz hőcserélővel Főbb technikai jellemzők: - Fordulatszám szabályozott ventilátor - C62-es minősítéssel ellátott hőtermelő - Utánkapcsolt hőcserélő (rekuperátor) - Lamellás primer fűtési hőcserélő - Részleges előkeverésű, atmoszférikus működésű égő - Működés közben alacsonyabb kilépő égéstermék hőmérséklet is felléphet, ami az égéstermékben lévő vízgőz lecsapódását eredményezi. A készüléken belül keletkező kondenzvíz az integrált (biztonsági kapcsolóval ellátott) belső szifonba jut, ennek kivezető csövét kell a háztartási szennyvíz elvezetőhöz csatlakoztatni - Égéstermék elvezető rendszerként a kondenzációs működésű Saunier Duval készülékeknél is alkalmazott elemek használhatók (60/100; 80/125 vagy 80/80) - Bevizsgált és engedélyezett égéstermék elvezetési módok: B22; B22P; C12; C32; C42; C52; C62; C82. Felhasználható ventilátor szállítónyomás: 100 Pa - A fűtési részterhelés értéke a névleges teljesítményhez képest % mellett korlátozható csak be, valamint modulációs tartománya is csak % közötti (a teljes kondenzátum lecsapódás elkerülése miatt) - Előre beállítható előremenő fűtővíz-hőmérséklet tartomány (külön radiátoros vagy padlófűtési körre) - Információs paraméterek kiolvasási lehetősége a szervizmenüben (például: előremenő/visszatérő vagy HMV hőmérséklet; HMV átfolyás (l/p); modulációs fok)

17 Themis Condens (Saunier Duval) készüléket bármikor és bárhová, mindenféle következmény nélkül? A végfelhasználó kötelezettségei, készülékcsere esetén: - A C42-es besorolás ellenére ez a készülék nem szerelhető fel típus-azonos hőtermelőként egy cserére szoruló fali készülék helyett, LAS rendszerű és természetes huzathatás alatt álló gyűjtőkéményre! - Felelős tervezőnek hő- és áramlástechnikai méretezéssel kell igazolnia a kéményrendszer működőképességét, minden üzemállapotban! - Rendelkezésre áll piros-pecsétes kéményterv, vagy végleges kéményseprő nyilatkozat - Olyan tervdokumentációt kell a területileg illetékes szolgáltató felé benyújtani, amely maradéktalanul megfelel a tervezett gázkészülékek létesítési feltételeit szabályozó 11/2013. (III.21.) NGM rendeletnek (Műszaki Biztonsági Szabályzat) - A meglévő LAS gyűjtőkémény gyártója igazolja a megfelelőséget vegyes típusú készülékbekötésekre - Biztosított a működés során keletkező kondenzátum megfelelő elvezetése - És a készülék igazoltan megfelel az EU irányelveknek, van ErP címkéje, akkor a beadott terv jóváhagyható!
