1 Konferencia és Kiállítás Gázmérés és gázfelhasználás szekció Helyiségfűtő berendezések energia-hatékonyabb tervezésére vonatkozó Uniós követelményrendszerről április 16. Dunagáz zrt. Visegrád Thermal Hotel **** Versits Tamás Magyar Gázipari Vállalkozók Egyesülete

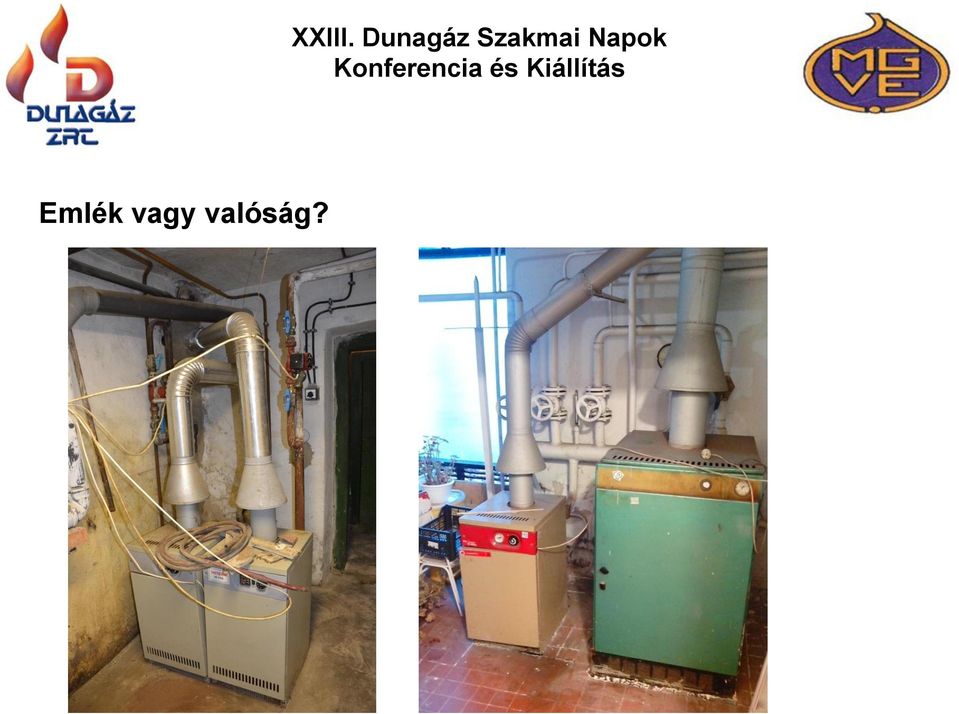

2 Emlék vagy valóság? XXIII. Dunagáz Szakmai Napok

3 Emlék vagy valóság? XXIII. Dunagáz Szakmai Napok

4 Teher vagy lehetőség? XXIII. Dunagáz Szakmai Napok

5 Hőtechnikai kitekintés a k ill. U érték változása (forrás: KNAUF ISULATION) Dr. ing. Möller Károly: Építési zsebkönyv k = 1,45 kcal/m 2 h C, (mostani mértékegységekkel k = 1,68 W/m 2 K) ME MŰSZAKI ELŐÍRÁS Épületek és épületszerkezetek hőtechnikai méretezése <700 kg/m 2 k f = 1,20 kcal/m 2 h C (1,40 W/m 2 K) kg/m 2 k f = 1,33 kcal/m 2 h C (1,55 W/m 2 K) 700 kg/m 2 < k f = 1,41 kcal/m 2 h C (1,64 W/m 2 K) ápr MSZ /2-79 ÉPÍTÉSÜGYI ÁGAZATI SZABVÁNY Épületek és épülethatároló szerkezetek hőtechnikai számításai. külső falra: kf = 0,73 kcal/m2 h C (0,85 W/m2 K) márc MSZ /2-85 ÉPÍTÉSÜGYI ÁGAZATI SZABVÁNY Épületek és épülethatároló szerkezetek hőtechnikai számításai. külső falaira: kf = 0,7 W/m2 K

6 Hőtechnikai kitekintés a k ill. U érték változása (forrás: KNAUF ISULATION) júl MSZ :91 ÉPÍTÉSÜGYI ÁGAZATI SZABVÁNY Épületek és épülethatároló szerkezetek hőtechnikai számításai. Ez családi házak esetén nagyjából k=0,7-0,75 W/m 2 K szept /2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról Ma is érvényben lévő tárca nélküli miniszteri rendelet. (Mód.: 40/2012.(VIII.13.) BM rendelet) Külső fal: 0,45 W/m 2 K 20/2014. (III. 7.) BM rendelet Külső fal: 0,25 W/m 2 K

7 Hőtechnikai kitekintés a U érték változása napjainkig 1,8 A hőátbocsátási tényező időrendi változása 1,6 1,4 1,2 1 0,8 0,6 0,4 0,

8 Korszerűsítés vs megmaradó hagyományos hőtermelők Hőátbocsátási tényező csökkenésből fakadó alacsonyabb hőigény Beépített hőtermelő teljesítménye

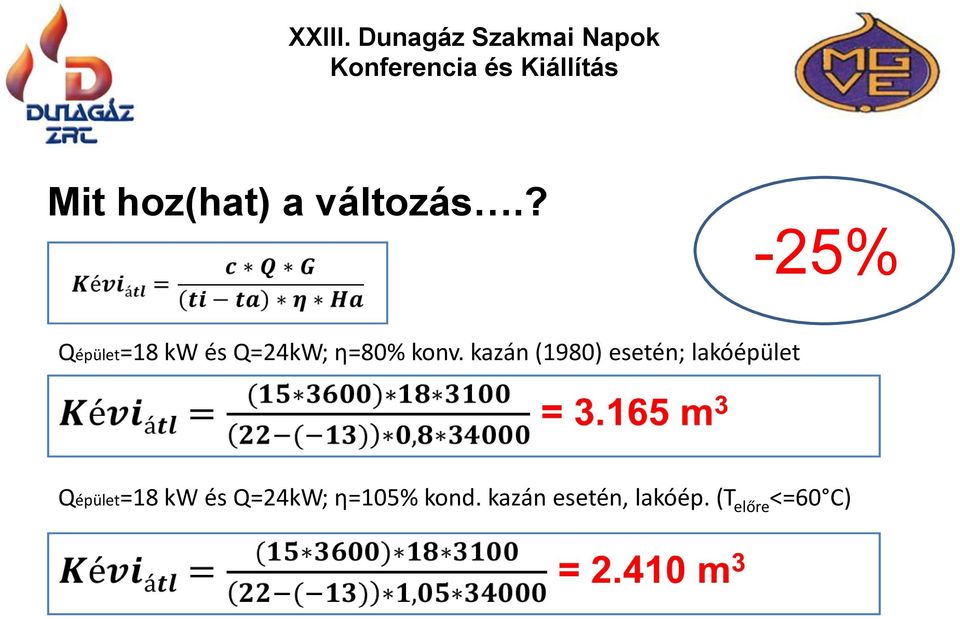

9 Mit hoz(hat) a változás.? -25% Qépület=18 kw és Q=24kW; η=80% konv. kazán (1980) esetén; lakóépület Qépület=18 kw és Q=24kW; η=105% kond. kazán esetén, lakóép. (T előre <=60 C)

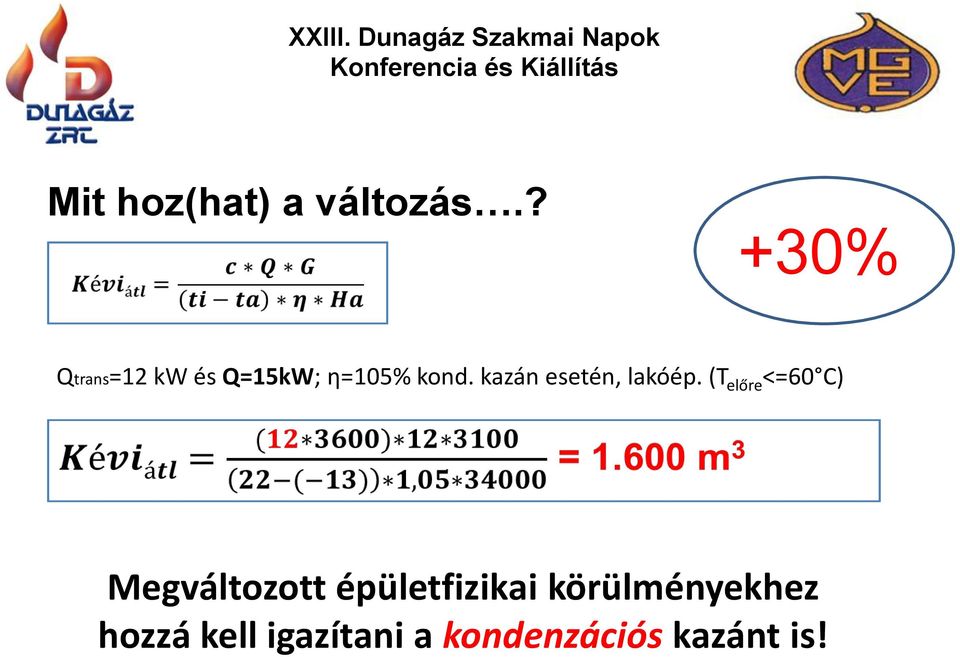

10 Mit hoz(hat) a változás.? +30% Qtrans=12 kw és Q=15kW; η=105% kond. kazán esetén, lakóép. (T előre <=60 C) Megváltozott épületfizikai körülményekhez hozzá kell igazítani a kondenzációs kazánt is!

11 BIZOTTSÁG 813/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a helyiségfűtő berendezések és a kombinált fűtőberendezések környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról. A BIZOTTSÁG 814/2013/EU RENDELETE (2013. augusztus 2.) a 2009/125/EK európai parlamenti és tanácsi irányelvnek a vízmelegítők és a melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó követelmények tekintetében történő végrehajtásáról.

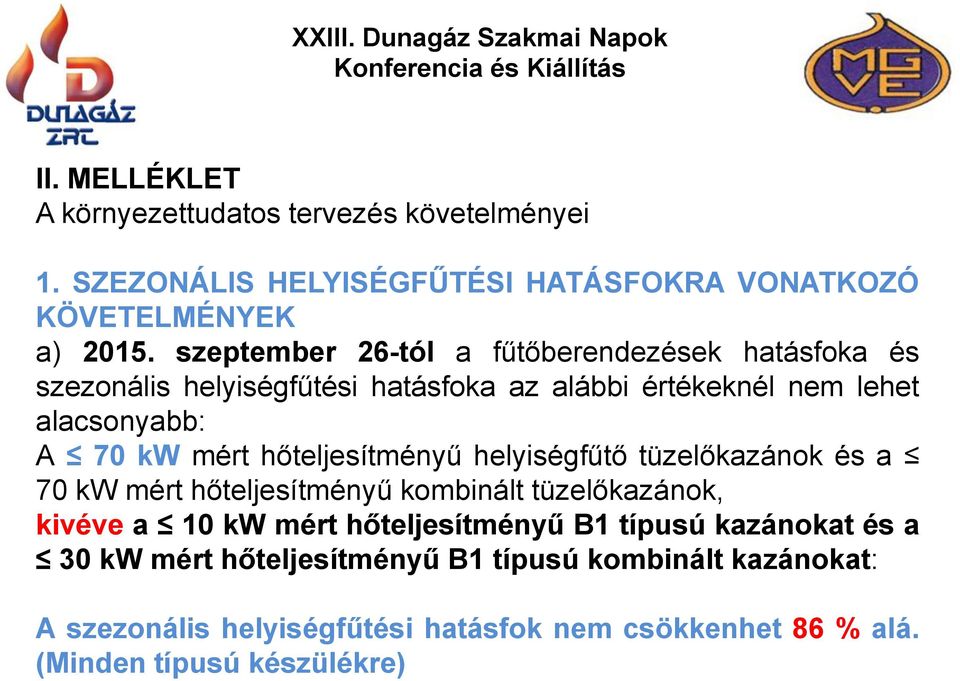

12 II. MELLÉKLET A környezettudatos tervezés követelményei 1. SZEZONÁLIS HELYISÉGFŰTÉSI HATÁSFOKRA VONATKOZÓ KÖVETELMÉNYEK a) szeptember 26-tól a fűtőberendezések hatásfoka és szezonális helyiségfűtési hatásfoka az alábbi értékeknél nem lehet alacsonyabb: A 70 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a 70 kw mért hőteljesítményű kombinált tüzelőkazánok, kivéve a 10 kw mért hőteljesítményű B1 típusú kazánokat és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánokat: A szezonális helyiségfűtési hatásfok nem csökkenhet 86 % alá. (Minden típusú készülékre)

13 II. MELLÉKLET A környezettudatos tervezés követelményei (folytatás) A 10 kw mért hőteljesítményű B1 típusú kazánok és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánok: A szezonális helyiségfűtési hatásfok nem csökkenhet 75 % alá. (Ez a megfogalmazás maga a kéménybe kötött, hagyományos készülék) A > 70 kw és 400 kw mért hőteljesítményű helyiségfűtő tüzelőkazánok és a > 70 kw és 400 kw mért hőteljesítményű kombinált tüzelőkazánok: A 100 %-os mért hőteljesítményen mért hatásfok nem csökkenhet 86 % alá, a 30 %-os mért hőteljesítményen mért hatásfok pedig nem csökkenhet 94 % alá.

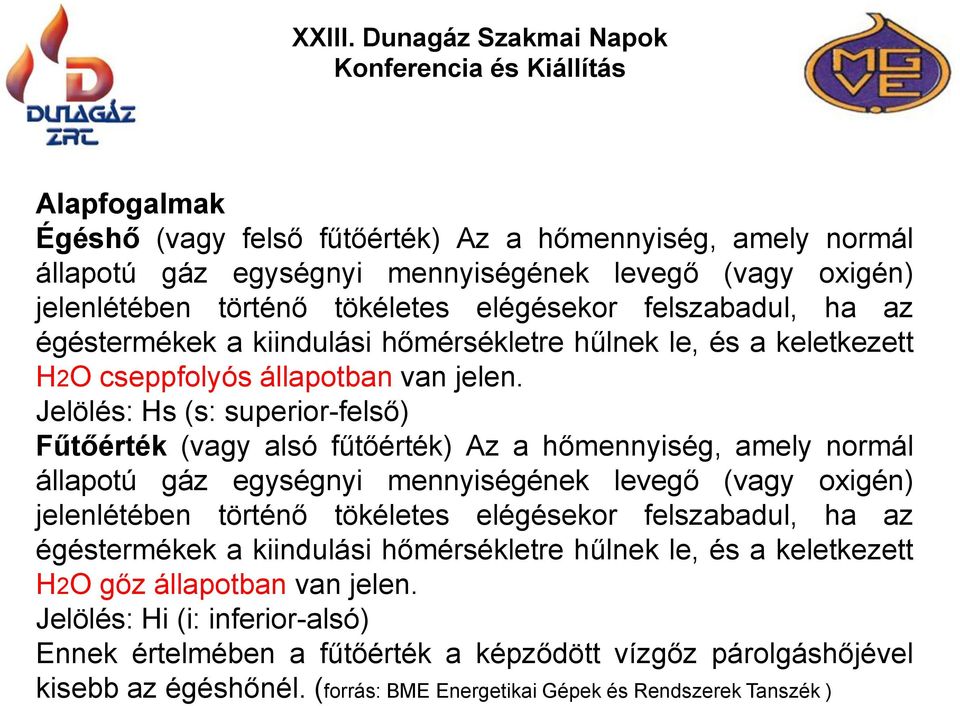

14 Alapfogalmak Égéshő (vagy felső fűtőérték) Az a hőmennyiség, amely normál állapotú gáz egységnyi mennyiségének levegő (vagy oxigén) jelenlétében történő tökéletes elégésekor felszabadul, ha az égéstermékek a kiindulási hőmérsékletre hűlnek le, és a keletkezett H2O cseppfolyós állapotban van jelen. Jelölés: Hs (s: superior-felső) Fűtőérték (vagy alsó fűtőérték) Az a hőmennyiség, amely normál állapotú gáz egységnyi mennyiségének levegő (vagy oxigén) jelenlétében történő tökéletes elégésekor felszabadul, ha az égéstermékek a kiindulási hőmérsékletre hűlnek le, és a keletkezett H2O gőz állapotban van jelen. Jelölés: Hi (i: inferior-alsó) Ennek értelmében a fűtőérték a képződött vízgőz párolgáshőjével kisebb az égéshőnél. (forrás: BME Energetikai Gépek és Rendszerek Tanszék )

15

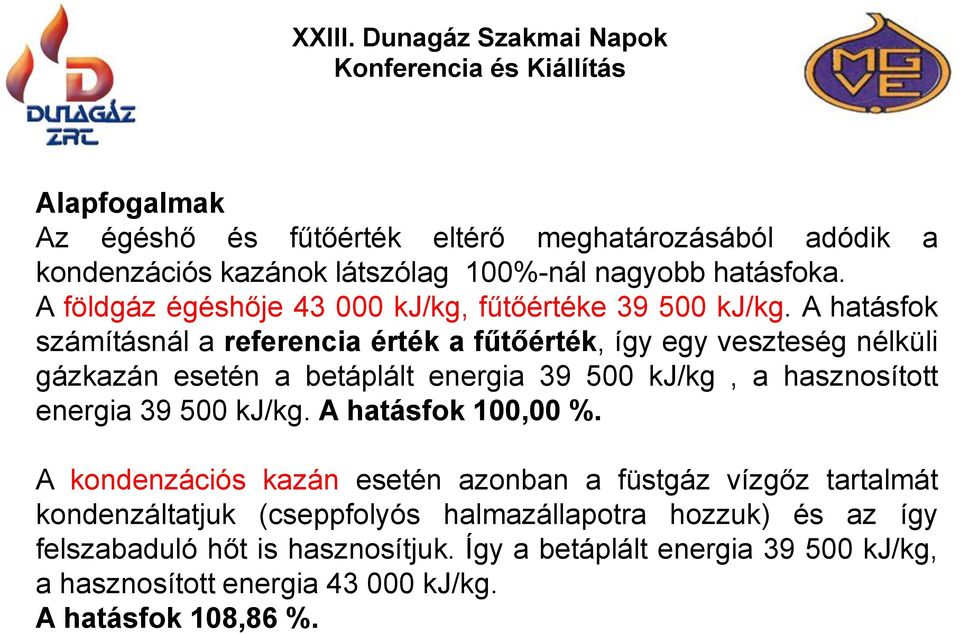

16 Alapfogalmak Az égéshő és fűtőérték eltérő meghatározásából adódik a kondenzációs kazánok látszólag 100%-nál nagyobb hatásfoka. A földgáz égéshője kj/kg, fűtőértéke kj/kg. A hatásfok számításnál a referencia érték a fűtőérték, így egy veszteség nélküli gázkazán esetén a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 100,00 %. A kondenzációs kazán esetén azonban a füstgáz vízgőz tartalmát kondenzáltatjuk (cseppfolyós halmazállapotra hozzuk) és az így felszabaduló hőt is hasznosítjuk. Így a betáplált energia kj/kg, a hasznosított energia kj/kg. A hatásfok 108,86 %.

17 Alapfogalmak Szeptember 26. a referenciaérték az égéshő. (felső fűtőérték - Hs) Pl. gépkönyv szerinti adat (Te/Tv 40/30 C) (Weishaupt WTC 15) 110% (Hi) és 99,1(Hs) ez nem a szezonális hatásfok! A szezonális hatásfok a gyártó által egy reprodukálható mérés és számítás alapján, felelősséggel megadott adat.

18

19

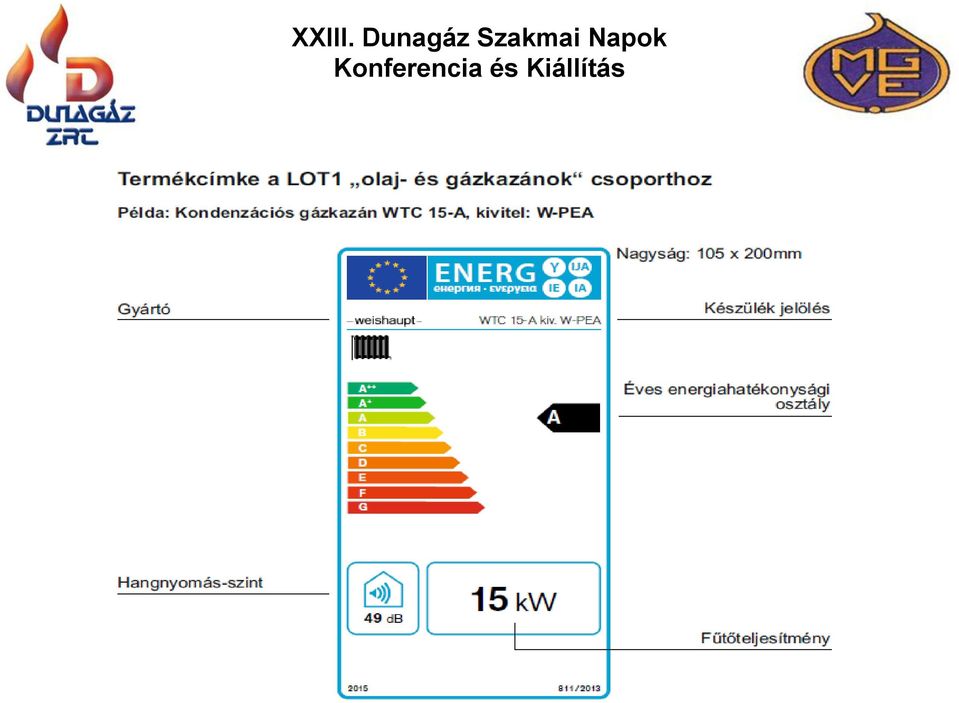

20

21 Alapfogalmak

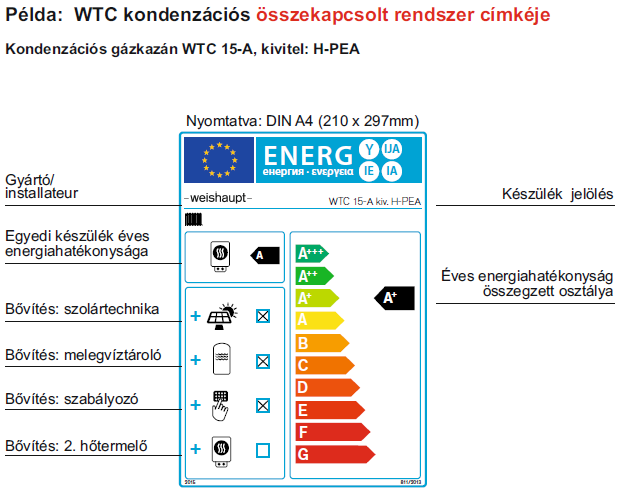

22

23 A korszerű, hatékony gázkészülékek

24 Hatékony földgáztüzelés = megoldás az élhetőbb környezetért! Köszönöm megtisztelő figyelmüket!
