1 Magyar Felvonó Szövetség XX. Felvonó Konferencia Siófok, június Logos Drive System FELVONÓ HAJTÓMŐ HOSSZANTI BORDÁS SZÍJÁTTÉTELLEL Logos Innovationen, RST Elektronik, OK-EM Asansor közös termékének bemutatása Bódi Péter okl. villamosmérnök

2 ÖTLET ÉS KONSTRUKCIÓ kis és közepes teljesítményő (1-15 kw) ipari alkalmazások mintájára nyomaték növelı, fordulatszám csökkentı felvonó hajtómő készítése elasztikus áttételi elemmel (bordázott szíj és alkalmas gépészeti elrendezés kombinációja) (1) Ötletgazda és gépészeti tervezı: LOGOS-Innovationen GmbH; Bodenegg, Németország (2) Felvonós alkalmazás hajtás kombináció, gyártás kezdeményezı és forgalmazó: RST Elektronik GmbH; Oedheim, Németország (3) Gépészeti kivitelezı: OK-EM Asansör Elektrik Elektronik VE, Izmir Törökország (4) Komponensek: ABB aszinkron motor - TEE Türk Elektrik (IP 42); Jeladó (IP40): Kübler, Németország; Fék (IP54): Mayr / Roba, LDS240: Warner; LDS320: Mayr; Hajtószíj: Continental Conti-Tech Multi-V, Németország

3 Típus/D FELJESZTÉS ÉS ALAPTÍPUSOK Fü. kg Seb. Telj. LDS240 1: m/s 4kW LDS240 2: ,6m/s 5,5kW LDS320 1: ,6m/s 5,5kW LDS320 2: ,6m/s 11kW LDS400 1: ,6m/s 5,5-7,5 LDS400 2: ,6m/s (Tájékoztató táblázat, részletes adatokat ld. a gépkönyvben) negyedév: konstrukció és tesztek, gyártói egyeztetés, prototípus október: INTERLIFT Augsburg bemutató RST-Elektronik Gmbh standon negyedév: szabadalmi eljárás, nullszéria gyártás és minısítések negyedévtıl: sorozatgyártás, forgalmazás megkezdése évtıl eladások Európában, Ázsiában (elsı negyedévben db) Forrás: LDS dokumentáció és forgalmazói közlés

4 VÁLTOZATOK LDS240 LDS320 LDS400

5 TULAJDONSÁGOK Csendes mőködés: elasztikus szíjáttétel, minıségi csapágyak, ventilátor nincs Típusminısített, kétkörös biztonsági fék pl. Mayr ROBA Duplostop Kétkörös fék, alkalmas a nem szándékos felfelé fülkemozgás elleni védelemnek is Megbízható, kompakt ABB aszinkron indukciós motor, egyszerő inverter illesztés Hosszú élettartamú beépített Kübler inkrementális jeladó, külsı felszereléssel Conti-Tech Multi-V hosszanti bordás hajtószíjak speciálisan a feladathoz adaptálva Edzett felülető, 8 hornyos hajtótárcsa, szíjáttétel kihajtással azonos gépdarab Kedvezı tömeg/teljesítmény arány könnyő szerelhetıség gépházban, aknában is Szétbontható 4 fı egységre: kézi erıvel emelhetı komponensek (LDS240 max 40 kg) Könnyen mozgatható részegységek révén ideális felújításhoz, aknai szereléshez Szíjfeszítés beállító, élettartamra szóló automatikus hajtószíj nyúláskompenzációval Szíjak száma, bordakiosztása nyomatékigényhez adaptált (2 4 szíj, V-borda) Egyes komponensek tervezett élettartama üzemóra 6.10 év felvonó üzem Beépítés álló (standard vertikális) és horizontális helyzetben is lehetséges Igény esetén szereléshez gépkerettel, terelıtárcsákkal Forrás: LOGOS termék adatlapok

6 SPECIFIKUS ELİNYÖK Rendkívül jó ár/teljesítmény arány Kiváló teljesítmény/tömeg arány Könnyő szállíthatóság, szerelhetıség, kis helyigény Kiszajú ventillátor nélküli tartós üzem, csendes hajtószíj Hosszú várható élettartam Hagyományos kis költségő aszinkronmotor Nem szükséges inverter kiegészítı elektronika Jeladó csere egyszerő, nem szükséges speciális adaptáció Gépészet tipikusan kis karbantartási igényő Fıdarab cserék egyszerőek, részben terhelés alatt végezhetık Forrás: LOGOS termék adatlapok

7 KOMPONENSEK Motortípus teljesítmény, pólusszám felvonós alkalmazáshoz (fülketerhelés, felfüggesztés, menetsebesség, nyomatékigény) adaptált Hajtószíjak típusa, hossza, bordázat kialakítása felvonós alkalmazáshoz adaptált szíjkészlet és feszítı cserekészlet együtt rendelhetı Típusminısített kettıs fék, hozzá minısített hajtótárcsa tengely Motor (ABB aszinkron; 4 15 kw ) Feszítı lengıkar (egyben motor felfüggesztés) Kétkörös biztonsági fék (Mayr ROBA Duplostop) Gépváz hajtótárcsával (D = mm) Forrás: LOGOS termék adatlapok

8 HAJTÓSZÍJ CONTI-Tech Multi-V-Rib hosszanti sokbordás hajtószíj Polyamid külsı felület Poliészter/Nylon/Aramid betét Mőgumi beágyazás Polikloroprén hosszanti bordák eredetileg általános ipari célú, nagy nyomatékot igénylı hajtómővekhez speciális felvonós célra fejlesztett céltermék, külön rendelésre készül összehasonlítható ipari környezeti élettartam: óra napi 5-6 üzemórával számolva kb év felvonós élettartam becsülhetı Forrás: Conti-Tech Multi-V termékismertetı

9 SZERKEZETI LEÍRÁS 1 Kézikerék (opcionális) 2 Motor (ABB aszinkron 4.15 kw) 3 Emelési pont (emelıszem) 4 Feszítı lengıkar 5 Motor tengelyvég pajzs 6 Jeladó (inkrementális, külsı) 7 Rögzítı csavar 8 Feszítı-beállító rugópersely 9 Feszítı beállító-anya 10 Hajtótárcsa tengelyvég pajzs 11 Biztosítócsavar 12 Gép alváz 13 Hajtószíjak (Conti Multi-V 2 4 db) 14 Hajtótárcsa (8 horony) szíjtárcsa 15 Filctartó 16 Fék (Mayr ROBA Duplostop) Forrás: LDS termék mőszaki leírás

10 BEÉPÍTÉSI MÓD Standard vertikális (általános gépházi) Horizontális hajtómő gépkeret és kötélvezetés lehetıvé teszi az oldalirányú szerelést (szők helyen elıny lehet) Opcionális gépkeret külön rendelésre Nem lehetséges inverz függesztett szerelés (motor nem lehet alul) Forrás: LDS termék adatlap

11 BEÉPÍTÉSI RAJZ LDS240 Forrás: LDS adatlap / gépkönyv

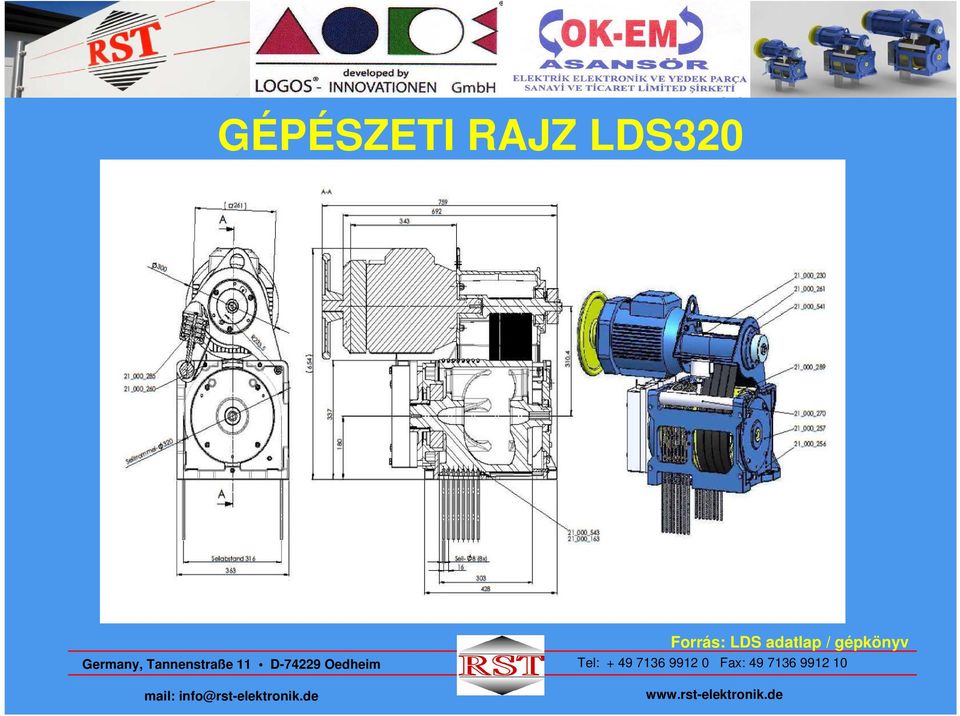

12 GÉPÉSZETI RAJZ LDS240 Forrás: LDS adatlap / gépkönyv

13 BEÉPÍTÉSI RAJZ LDS320 Forrás: LDS adatlap / gépkönyv

14 GÉPÉSZETI RAJZ LDS320 Forrás: LDS adatlap / gépkönyv

15 GÉPÉSZETI RAJZ LDS400 Forrás: LDS adatlap / gépkönyv

16 TERMÉKISMERTETİ LOGOS-Innovationen Ismerteti a legfontosabb termékjellemzıket, elınyöket Tájékoztat a szerelési módokról, komponensekrıl, beépítési méretekrıl Vázolja az alkalmazott és beépített, szabadalmaztatott részleteket Felsorolja a komponensek cseréjének körülményeit, módjait Összefoglalja a legfontosabb gépészeti adatokat

17 TERMÉKISMERTETİ RST-Elektronik GmbH Ismerteti az LDS termékcsalád típusait Képet közöl az alaptípusról és az opcionálisan rendelhetı gépkeretrıl Tájékoztat lényeges felvonós adatokról: menetsebesség, hasznos fülketerhelés, felfüggesztés, hajtótárcsa átmérı Összefoglaló táblázatot közöl a típus kiválasztáshoz

18 GÉPKÖNYV RST-Elektronik GmbH Német, angol és magyar nyelven Részletesen tájékoztat a szerelési módokról, komponensekrıl Pontos szerelési, üzemeltetési és karbantartási utasítást szolgáltat Bemutatja a gyárilag beállított szíjfeszítést és ellenırzésének módját Leírja a fontosabb komponensek cseréjének (hajtószíjak, feszítı, jeladó, hajtótárcsa) lépéseit Részletes adattáblázatot közöl a típusok gépészeti és villamos paramétereirıl

19 KOMPONENS MINİSÍTÉSEK Forrás: gyártói bizonylatok (kivonat)

20 KÖSZÖNÖM A HALLGATÓSÁG FIGYELMÉT ÉS TÜRELMÉT Elsısorban hálásan köszönöm a Magyar Felvonó Szövetségnek, különösen Apatini Kornélnak a szakmai referátum és bemutatkozás lehetıségét Köszönet a gyártó RTS-Elektonik GmbH munkatársainak különösen Herr Gehrung kereskedelmi vezetınek a szakmai anyagokért Köszönöm Föglein Józsefnek, az RST- Elektronik GmbH magyarországi képviselıjének a termékdokumentálásban nyújtott segítséget

21 TERMÉK KÉP
