1 Hajtóm ves motorok és a TIA Hajtások integrálása a vezérl rendszerbe siemens.com/sinamics-g110m

2 IDS Integrált hajtás rendszer Integrálás három dimenzióban Integrated Drive Systems Példa El nyök Vízszintes integráció Komplett hajtás rendszer. Motor, kuplung, frekvenciaváltó, hajtóm Minden egy kézb l, Optimalizált megoldások Függ leges integráció A hajtásrendszer a TIA rendszerbe integrált Életciklus integráció A karbantartási költségek jelent s csökkenése SIMOGEAR TIA Portal V13 V12 Condition Monitoring A tervezési és mérnöki munka egyszer bb és rövidebb a TIA Portál alkalmazásával Siemens szolgáltatások a komplett hajtás rendszerre. Rezgésdiagnosztikai berendezés. Siplus CMS

3 Minta alkalmazás az IDS tükrében Horizontális integráltság Motorra épített SINAMICS G110M egy SIMOGEAR hajtóm vel egy összehangolt hajtásrendszer. Vertikális integráltság A TIA portal segítségével a, SINAMICS G110M közvetlenül az automatizálási rendszerbe integrálva így lehet séget biztosít a termelés maximalizálására.

4 SIMOGEAR hajtóm ves motorok kiemelked ár-érték arány Magas min ség Hosszú élettartam + Kiemelkek sokoldalúság MODULOG moduláris rendszer + High Performance Maximális teljesítménys r ség magas kimeneti nyomatékkal és széles transzmissziós aránnyal + Kompakt Könny kezelhet ség korlátozott térigény + Kompatibilitás Könny beépíthet ség már létez vagy új hajtásrendszerekbe + Energiahatékonyság Üzemi költségek csökkenése + köszönhet en a beépített IE3 osztályú motornak

5 SIMOGEAR hajtóm ves motorok termékcsalád áttekintés Homlokkerekes Párhuzamos tengely Kúpkerekes (2-fokozatú) Kúpkerekes (3-fokozatú) Csigakerekes (2-fokozatú) Csiga (1-fokozatú) Hajtóm kialakítás Z (2-st.) D (3-st.) FZ (2-st.) FD (3-st.) B19 B49 K39 K189 C29 C89 S09 S29 Méretek száma Max. Kimeneti Nm Nm Nm Nm Nm Nm nyomaték T 2N Áttétel i Max. motor 200 kw 200 kw 9.2 kw 200 kw 9.2 kw 0.75 kw Telj. 1) P 1 1) 4-pólusú motorral, 50 Hz hálózaton

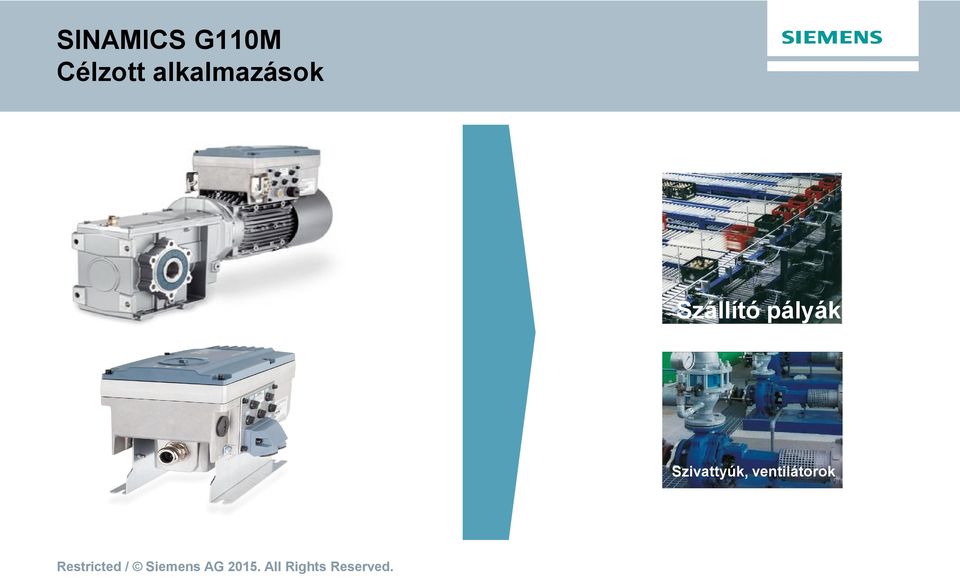

6 SINAMICS G110M Célzott alkalmazások Szállító pályák Szivattyúk, ventilátorok

7 Elhelyezés a SINAMICS családban G110M

8 SINAMICS G110M és a SIMOGEAR Teljesítmény modul kW, V - 10% / +6% Fék vezérlés Motor védelem Vezérl modul USS, PROFIBUS, PROFINET STO Safety funkció 4 DI, 2 DO, 2 AI (DI-ként is használható) Beüzemelés DIP kapcsolókkal, memóriakártyával, IOP-val vagy PC-s szoftverrel STARTER / Startdrive SIMOGEAR hajtóm ves motor

9 SINAMICS G110M és a SIMOTICS Teljesítmény modul kW, V - 10% / +6% Fék vezérlés Motor védelem Vezérl modul USS, PROFIBUS, PROFINET STO Safety funkció 4 DI, 2 DO, 2 AI (DI-ként is használható) Beüzemelés DIP kapcsolókkal, memóriakártyával, IOP-val vagy PC-s szoftverrel STARTER / Startdrive SIMOTICS GP Kombinálható 1LA vagy 1LE családdal ha a kapocsdoboz a hajtás ellenoldalon van

10 SINAMICS G110M moduláris felépítése PM240M Teljesítménymodul CU240M Vezérl modul

11 Kiegészít k 24V DC modul és fékellenállás Független Helyi 24V DC tápegység a DC linkr l A vezérl modulra illeszthet Teljesítménymodul független Dinamikus m ködéshez Beépíthet fékellenállás minden teljesítményhez A vezérl modulon belül kell elhelyezni

12 Kiegészít k Szerviz kapcsoló és falra szerel kit

13 SINAMICS G110M - beépítési lehet ségek

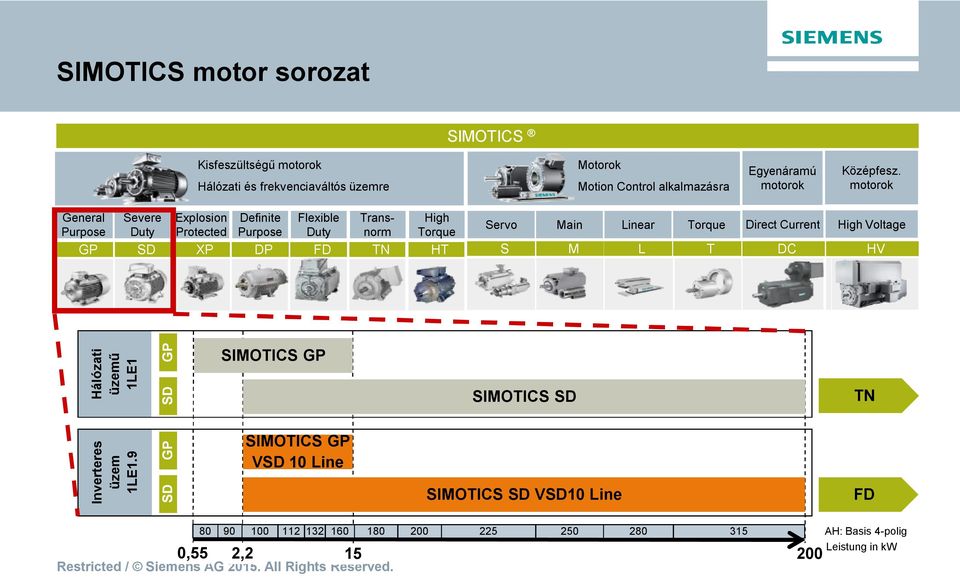

14 SIMOTICS motor sorozat SIMOTICS Kisfeszültség motorok Hálózati és frekvenciaváltós üzemre Motorok Motion Control alkalmazásra Egyenáramú motorok Középfesz. motorok General Purpose GP Severe Explosion Definite Flexible Transnorm Torque High Servo Main Linear Torque Direct Current High Voltage Duty Protected Purpose Duty SD XP DP FD TN HT S M L T DC HV Hálózati üzem 1LE1 GP SD SIMOTICS GP SIMOTICS SD TN Inverteres üzem 1LE1.9 GP SD SIMOTICS GP VSD 10 Line SIMOTICS SD VSD10 Line FD 0, AH: Basis 4-polig 2, Leistung in kw

15 SIMOTICS GP/SD VSD 10 Inverteres hajtáshoz Integrated Drive System koncepció jegyében Az 1LE motor sorozat Sinamics G120 frekvenciaváltóra optimalizált változata Jellemz i: 4Q üzem, 50Hz, 60Hz, 87Hz üzem IC 411 h tés, IC 416 Fordulatszám: 1500, 1800, 2610 ford/perc IP55 védettség Teljesítmény: KW Motorház ALU vagy Öntvény, IEC szerint Építési nagyság: GP: SD: Terhelés: M=n² vagy M=constans Motor a SINAMICS és PROFINET-en keresztül az integrált TIA rendszerbe integrálható

16 Nagyteljesítmény hajtás rendszer magas hatásfokkal a szivattyú ventilátor piac számára SIMOTICS FD és SINAMICS G120P Rendszer hatásfok osztály IES 2 IES2 hatásfok osztály Legalább 35%-kal jobb mint a referencia rendszer + Optimalizált a szivattyú + ventilátor üzemre A négyzetes terhelési karakterisztikához optimalizált minimális veszteség a részterhelési pontokban Gazdaságos rendszer + Magas hatásfok osztály A motor névleges árama illeszkedik a frekvenciaváltó kimeneti áramához A motor feszültsége illeszkedik a frekvenciaváltó kimeneti feszültségéhez Speciális veszteség csökkent funkciók PROFIenergy Alvó üzemmód Eco-üzemmód +

17 Beüzemelés TIA Startdrive Starter

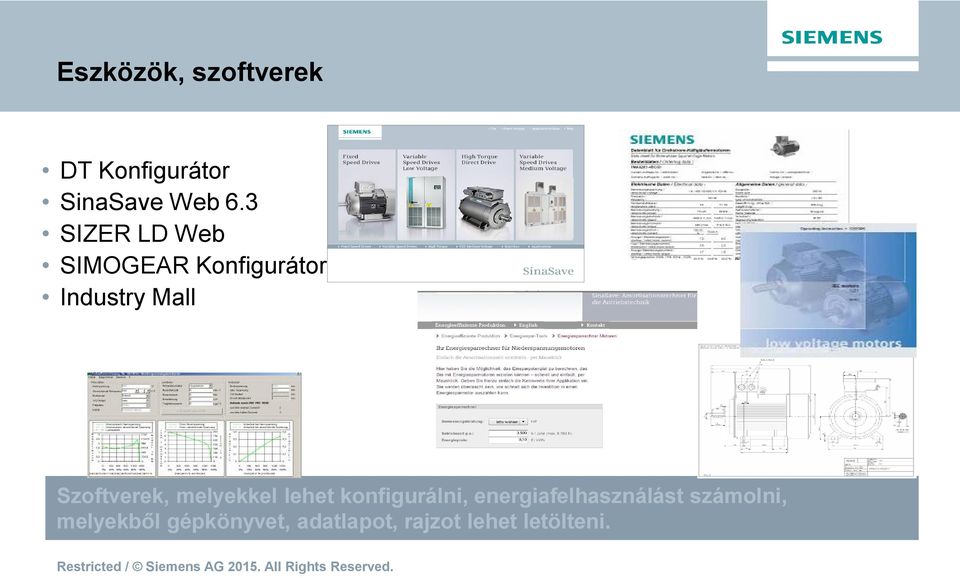

18 Eszközök, szoftverek DT Konfigurátor SinaSave Web 6.3 SIZER LD Web SIMOGEAR Konfigurátor Industry Mall Szoftverek, melyekkel lehet konfigurálni, energiafelhasználást számolni, melyekb l gépkönyvet, adatlapot, rajzot lehet letölteni.

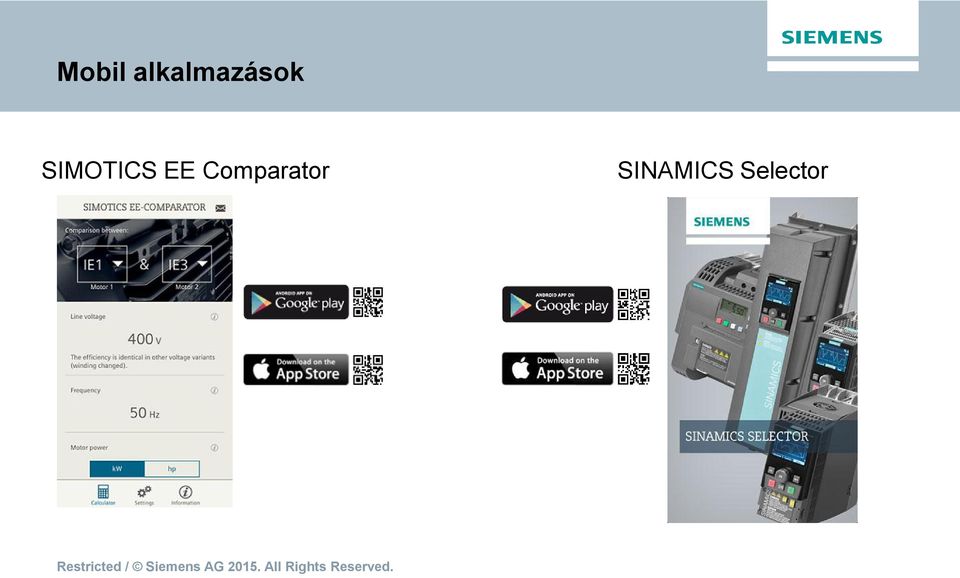

19 Mobil alkalmazások SIMOTICS EE Comparator SINAMICS Selector

20 Köszönöm figyelmét! Gy ri Ern Siemens Zrt. Villamos motorok és hajtástechnika
