ÉMI TÜV SÜD Kft. Felvonó ellenőri továbbképzés. Új konstrukciójú felvonók

Átírás

1

2 ÉMI TÜV SÜD Kft. Felvonó ellenőri továbbképzés Új konstrukciójú felvonók

3

4

5 Koncepció - Hajtás : Gen2 + Regen Drive - Gépészeti alap: Gen2 - Egy fázis - alacsony áramfelvétel ( 1,5 A ) - A felvonó akkumulátorokon keresztül kap mindig áramot - A visszatáplált áram akkumulátorokban van tárolva a következő menetekre - Sebesség : a pillanatnyi terheléstől és akkumulátor kapacitástól függ - Gen2 utazási komfort

6 Üzemmódok hnormál Üzem: hmotoros üzem: h Visszatáplálás:

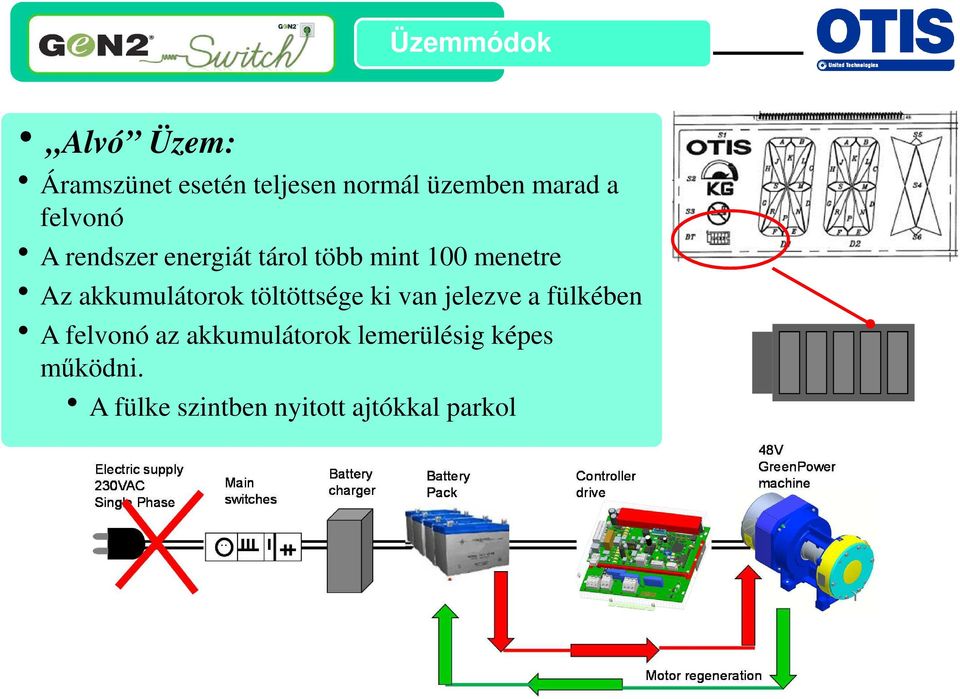

7 Üzemmódok h Alvó Üzem: h Áramszünet esetén teljesen normál üzemben marad a felvonó h A rendszer energiát tárol több mint 100 menetre h Az akkumulátorok töltöttsége ki van jelezve a fülkében h A felvonó az akkumulátorok lemerülésig képes működni. h A fülke szintben nyitott ajtókkal parkol

8 Fő komponensek Alacsony feszültségű hajtás Egyedi Greenpower kialakítás Permanens mágnes gerjesztésű szinkronmotor

9 Összehasonlítás h Összehasonlítás más termékekkel Hidraulikus GeN2 Switch Teherbírás (kg) Utasok száma 6 6 Sebesség (m/s) 0,63 0,7-1 Motor teljesítmény (kw) 7,7 2,2 Táphálózat(V) 400V Három fázis 230V egy-fázis Áramfelvétel (A) ~ 20 ~ 1,5 Hálózatból felvett teljesítmény (kw) 15 < 0,5

10 Koncepció Alternatív energia forrásokkal kompatibilis Előnyök: 230V Egyfázis, 3 fázis 400 V helyett ( ipari áram nem kell ) Meglévő 230V Egyfázis-t sem kell bővíteni ( hálózatbővítés sem kell ) Alacsony energia fogyasztás < 500 W Alvó üzem : áramkimaradás esetén még több mint 100 menet lehetséges A visszatáplált energia akkumulátorokba van tárolva Kisfeszültségű főáramkör miatt kiemelkedően magas biztonság

11 SOLAR

12 SOLAR

13 SOLAR

14 SOLAR

15 SOLAR

16 SOLAR

17 SOLAR

18 SOLAR

19 G N2Mod HYDRO

20 Ge N2Mod HYDRO CÉLTERÜLET Gen2 Hydro számára megcélzott terület : Közvetett hidraulikus hajtású felvonók OTIS E Line H EUROPA 2000H OTIS 2000H EUROPA HR FLOHR OTIS HR nem OTIS hidraulikus típusfelvonó Alap paraméterek : Teherbírás <=1000kg Fülke tömeg <=1550kg Indirekt hajtás, 2:1 hajtás 20 of xx

21 Ge N2Mod HYDRO TERMÉK ELŐNYÖK Hajtómű nélküli hajtás( Gen2) Nagyon magas hatásfokú hajtás Alacsony energiaszükséglet Alacsony zajszint Magas élettartam a motor méretezésből adódóan Az olajtúlmelegedés miatti megállás megszűnik. Nagyobb kapcsolási szám Sebesség növelés lehetősége változatlan teljesítmény igény mellett Nagyobb forgalmi képesség Magas élettartam Kenés mentes kialakítás Hidraulika olaj megszűnik Nincs szükség olajfűtésre vagy olajhűtésre A lapos szíjakban lévő acél pászmák elektronikusan folyamatosan felügyelve vannak Nagyon precíz szíj állapot diagnosztika akár 6 hónapos csere előrejelzéssel A teljes valós élettartamig használhatók a szíjak Magas biztonsági tényező Hordó alakú szíjtárcsa kiküszöböli a szerelési vagy akna pontatlanságokat. 21 of xx

22 Ge N2Mod HYDRO ELŐTTE 1. Meglévő munkahenger és kötelek. 2. Hidraulikus tápegység és vezérlés az aknai szerelvényekkel együtt. UTÁNA 1. GeN2 technológia ReGeN hajtással 2. Új ellensúly, fülke váz adapter, távkioldású sebességhatároló, ellensúly vezetősín és gyám, ellensúly ütközők, támaszok 22 of xx

23 Ge N2Mod HYDRO Ami megmarad : Fülke Fülkeajtó Fülke váz Aknai pozíció érzékelő rendszer Fülketabló Állomási gombtablók, kijelzők Úszókábel Aknai kábelezés Fülke vezetősín, gyámok Fülke ütköző 23 of xx

24 Ge N2Mod HYDRO 24 of xx

25 Ge N2Mod HYDRO Ami leszerelésre vagy módosításra kerül Az aknában : kötelek, terelőtárcsa a munkahenger tetején Munkahenger Fülkeváz Gyámok- ha szükséges Munkahenger rögzítés Gépházban : Vezérlőszekrény Tápegység, hidraulika cső Ami új : Az aknában : Fülkeváz adapter Ellensúly sínek és gyámok Ellensúly töltősúlyokkal A hajtás a sebességhatárolóval Fogókészülék működtetés Gépházban vezérlőszekrény A legfelső szinten Visszaállító vezérlés csatlakozás, hogy látni lehessen a gépet visszaállítás alatt ( ERO operation ) 25 of xx

26 Ge N2Mod HYDRO animáció 26 of xx

27 Ge N2Mod HYDRO animáció 27 of xx

28 Ge N2Mod HYDRO animáció 1. Fülkeváz adapter 2. Ellensúly sínek 3. Ellensúly CAR 4. Hajtás 5. Sebességhatároló 6. Függesztő elemek NEW CTW 28 of xx

29 Ge N2Mod HYDRO : 1. Gen2 hajtás egyedi alapkereten a sínek tetejére szerelve az aknafejben 2. Munkahenger helyén ellensúly van 3. Ellensúly gyámok és sínek a meglévő fülke sínekhez vannak rögzítve 4. Sebességhatároló, feszítőmű, kötél a meglévő működtetés kiegészítésére 5. Fülke adapter szíjtárcsákkal 6. Szíjak, szíjbekötések, szíj ellenőrző berendezés 7. Vezérlőszekrény visszatápláló hajtással vagy anélkül, a vezérlőszekrénybe integrált főkapcsolóval, a gépházba vagy a legfelső szintre elhelyezve 8. Perifériák és kábelezés a Gen2 hajtásnak megfelelően. CAR NEW CTW 29 of xx

30 Ge N2Mod HYDRO alkalmazás OTIS 2000 H vagy OTIS ELINE/FF H típusfelvonók De lehet bármilyen azonos konstrukciójú termék 2:1 kötélzet, oldalsó vagy hátsó munkahenger Sebesség 0,5 1m/s MCS120 vezérlés Teherbírás kg EN81-1 szerinti fülkeméret Megállók száma 16, kétoldali fülkebejárat lehetséges Emelési magasság : maximum 25 m Rövidszint távolság : min.350mm - max. 6500mm Szintbeállási pontosság : +/-5mm Maximum indítás / óra : 150 Ajtó : automata fülke- és aknaajtó vagy automata fülke ajtó és félautomata aknaajtó Hálózat : 380V/400V/415V,3 fázis, 50Hz 30 of xx

31 Ge N2Mod HYDRO referencia 31 of xx

32 Ge N2Mod HYDRO referencia 32 of xx

33 Ge N2Mod HYDRO referencia 33 of xx

34 Köszönöm a figyelmet!
