OTIS. Flex. GeN2 Flex. A rugalmas megoldás új felvonók telepítésére meglévõ épületekbe is.

Átírás

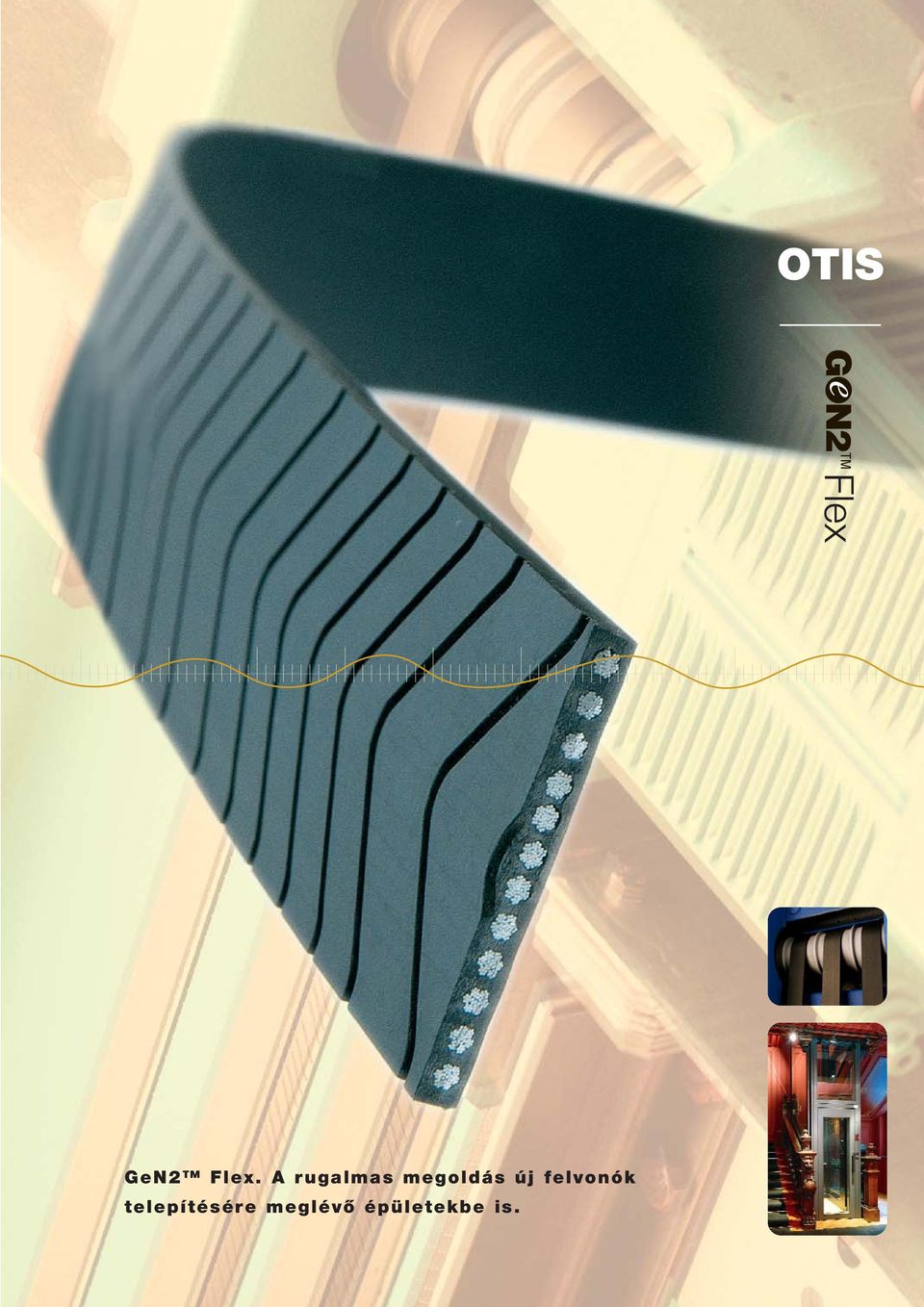

1 OTIS Flex GeN2 Flex. A rugalmas megoldás új felvonók telepítésére meglévõ épületekbe is.

2 GeN2 Flex Felvonó HAGYOMÁNYOS HAJTÁS A hagyományos nyílthurkú rendszer egyenetlen fülkemozgatást és hosszabb menetidõt eredményez. Gépháznélküli felvonó, amely kitûnõ utazási komfortot nyújt, megbízható, biztonságos, és környezetkímélõ. Speed Time Speed Time HAGYOMÁNYOS ACÉLKÖTÉL ➌ ZÁRTHÚRKÚ FREKVENCIA- SZABÁLYZOTT HAJTÁS A zárt hurkú, frekvenciaszabályozott hajtás a számos elõnye között rezgések, ill. rántások nélküli mozgást, kiváló szintbeállási pontosságot, jelentõs energia-megtakarítást biztosít. HAGYOMÁNYOS HAJTÓTÁRCSA A hagyományos kötél merevsége miatt nagy méretû hajtómûvet és nagy, jellemzõen cm átmérõjû, hajtótárcsát kell alkalmazni. ➊ A HAJLÉKONY LAPOSKÖTÉL A poliuretánnal bevont laposkötél 20%- kal könnyebb és háromszor hosszabb élettartamú, mint a hagyományos kötél. És ami még fontosabb: nem igényel kenõanyagot. HAGYOMÁNYOS FELVONÓGÉP A nehéz, nagy méretû, hagyományos felvonógép energiaszükséglete jelentõs. ➍ KIS MÉRETÛ HAJTÓTÁRCSA Az akár 8 cm átmérõjû hajtótárcsa lehetõvé tette az Otis számára, hogy az addig általánosan használtaknál 70%-kal kisebb hajtógépet alkosson. D A HAGYOMÁNYOS ACÉLKÖTELEK VIZS- GÁLATA A kötélelek hagyományos szemrevételezéses vizsgálata csak idõközönként lehetséges és a berendezés átmeneti leállítását igényli. D ➋ KISMÉRETÛ, HAJTÓMÛ NÉLKÜLI FELVONÓGÉP Kis inerciájú, hajtómû nélküli felvonógép beágyazott permanens mágnesekkel gerjesztett, hengeres forgórészû, szinkronmotor. Az eredmény: a hagyományosnál 50%-kal takarékosabb hajtás. ➎ FOLYAMATOS KÖTÉLVIZSGÁLAT Az Otis PULSE TM nevû elektronikus rendszere folyamatosan ellenõrzi a laposkötelekben lévõ acélpászmák állapotát a hét minden napján, a nap 24 órájában.

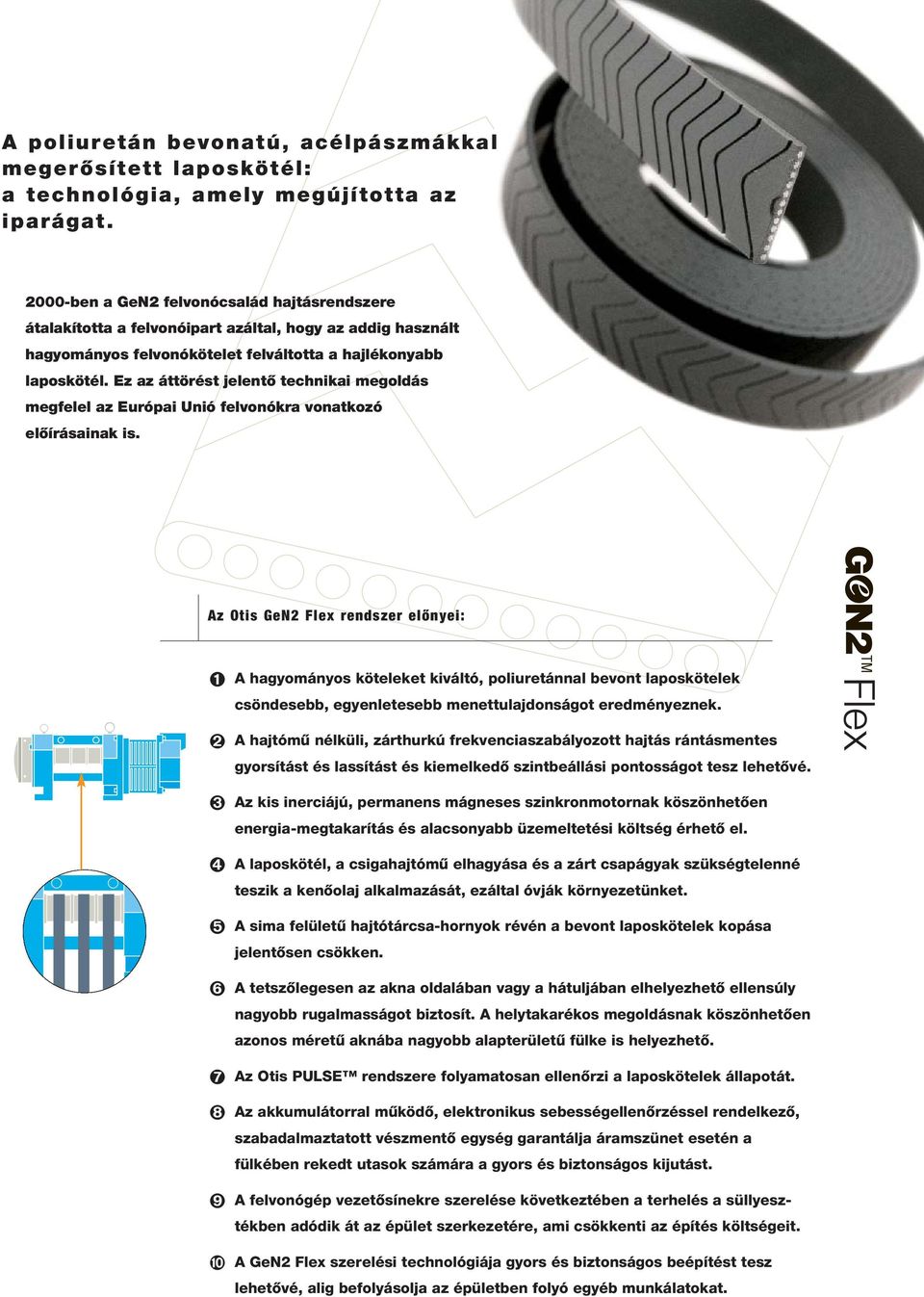

3 A poliuretán bevonatú, acélpászmákkal megerõsített laposkötél: a technológia, amely megújította az iparágat ben a GeN2 felvonócsalád hajtásrendszere átalakította a felvonóipart azáltal, hogy az addig használt hagyományos felvonókötelet felváltotta a hajlékonyabb laposkötél. Ez az áttörést jelentõ technikai megoldás megfelel az Európai Unió felvonókra vonatkozó elõírásainak is. Az Otis GeN2 Flex rendszer elõnyei: ➊ A hagyományos köteleket kiváltó, poliuretánnal bevont laposkötelek csöndesebb, egyenletesebb menettulajdonságot eredményeznek. ➋ A hajtómû nélküli, zárthurkú frekvenciaszabályozott hajtás rántásmentes gyorsítást és lassítást és kiemelkedõ szintbeállási pontosságot tesz lehetõvé. Flex ➌ Az kis inerciájú, permanens mágneses szinkronmotornak köszönhetõen energia-megtakarítás és alacsonyabb üzemeltetési költség érhetõ el. ➍ A laposkötél, a csigahajtómû elhagyása és a zárt csapágyak szükségtelenné teszik a kenõolaj alkalmazását, ezáltal óvják környezetünket. ➎ A sima felületû hajtótárcsa-hornyok révén a bevont laposkötelek kopása jelentõsen csökken. ➏ A tetszõlegesen az akna oldalában vagy a hátuljában elhelyezhetõ ellensúly nagyobb rugalmasságot biztosít. A helytakarékos megoldásnak köszönhetõen azonos méretû aknába nagyobb alapterületû fülke is helyezhetõ. ➐ Az Otis PULSE rendszere folyamatosan ellenõrzi a laposkötelek állapotát. ➑ Az akkumulátorral mûködõ, elektronikus sebességellenõrzéssel rendelkezõ, szabadalmaztatott vészmentõ egység garantálja áramszünet esetén a fülkében rekedt utasok számára a gyors és biztonságos kijutást. ➒ A felvonógép vezetõsínekre szerelése következtében a terhelés a süllyesztékben adódik át az épület szerkezetére, ami csökkenti az építés költségeit. ➓ A GeN2 Flex szerelési technológiája gyors és biztonságos beépítést tesz lehetõvé, alig befolyásolja az épületben folyó egyéb munkálatokat.

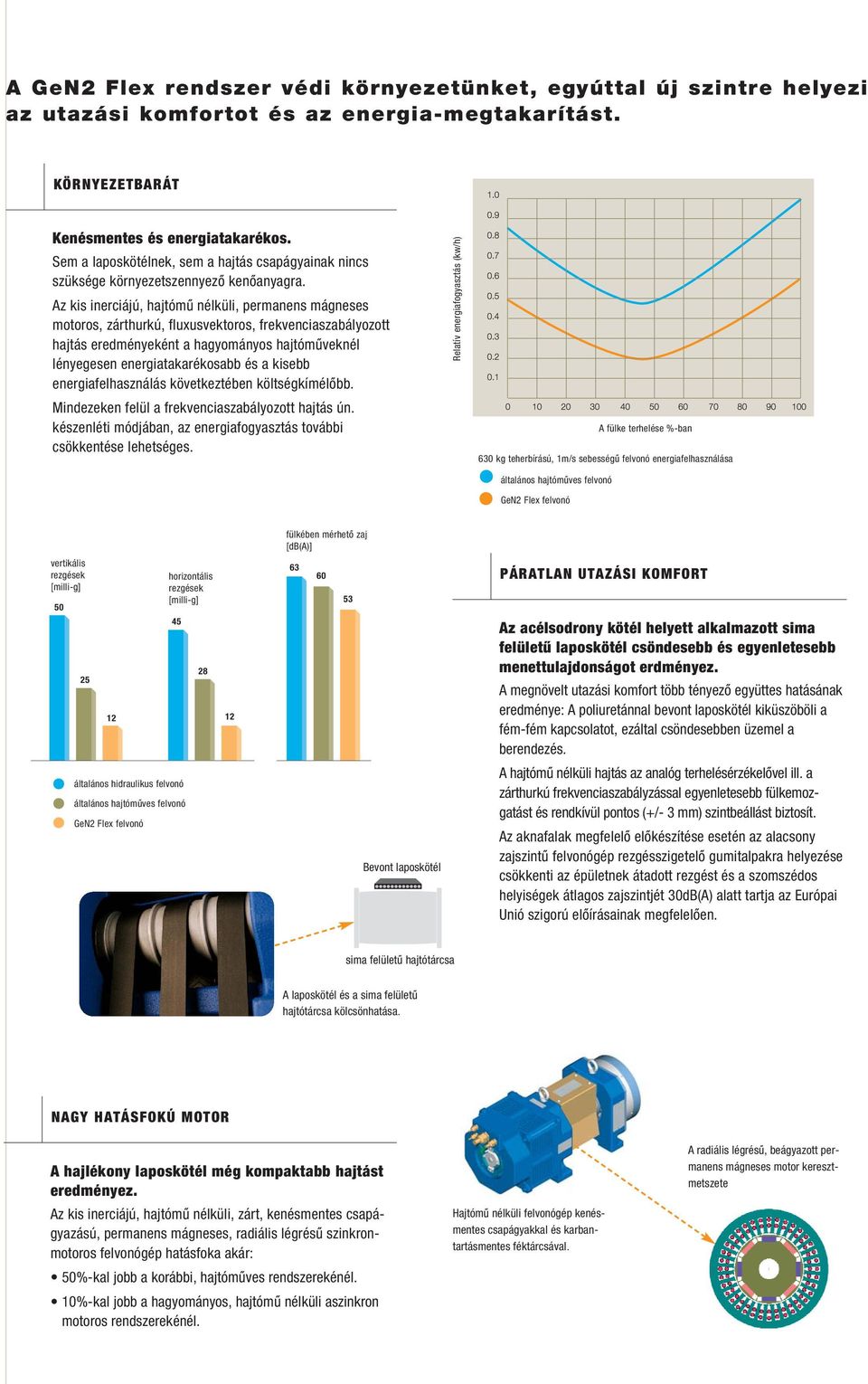

4 A GeN2 Flex rendszer védi környezetünket, egyúttal új szintre helyezi az utazási komfortot és az energia-megtakarítást. KÖRNYEZETBARÁT Kenésmentes és energiatakarékos. Sem a laposkötélnek, sem a hajtás csapágyainak nincs szüksége környezetszennyezõ kenõanyagra. Az kis inerciájú, hajtómû nélküli, permanens mágneses motoros, zárthurkú, fluxusvektoros, frekvenciaszabályozott hajtás eredményeként a hagyományos hajtómûveknél lényegesen energiatakarékosabb és a kisebb energiafelhasználás következtében költségkímélõbb. Mindezeken felül a frekvenciaszabályozott hajtás ún. készenléti módjában, az energiafogyasztás további csökkentése lehetséges. Relatív energiafogyasztás (kw/h) A fülke terhelése %-ban 630 kg teherbírású, 1m/s sebességû felvonó energiafelhasználása általános hajtómûves felvonó GeN2 Flex felvonó fülkében mérhetõ zaj [db(a)] vertikális rezgések [milli-g] horizontális rezgések [milli-g] PÁRATLAN UTAZÁSI KOMFORT Az acélsodrony kötél helyett alkalmazott sima felületû laposkötél csöndesebb és egyenletesebb menettulajdonságot erdményez. A megnövelt utazási komfort több tényezõ együttes hatásának eredménye: A poliuretánnal bevont laposkötél kiküszöböli a fém-fém kapcsolatot, ezáltal csöndesebben üzemel a berendezés. általános hidraulikus felvonó általános hajtómûves felvonó GeN2 Flex felvonó Bevont laposkötél A hajtómû nélküli hajtás az analóg terhelésérzékelõvel ill. a zárthurkú frekvenciaszabályzással egyenletesebb fülkemozgatást és rendkívül pontos (+/- 3 mm) szintbeállást biztosít. Az aknafalak megfelelõ elõkészítése esetén az alacsony zajszintû felvonógép rezgésszigetelõ gumitalpakra helyezése csökkenti az épületnek átadott rezgést és a szomszédos helyiségek átlagos zajszintjét 30dB(A) alatt tartja az Európai Unió szigorú elõírásainak megfelelõen. sima felületû hajtótárcsa A laposkötél és a sima felületû hajtótárcsa kölcsönhatása. NAGY HATÁSFOKÚ MOTOR A hajlékony laposkötél még kompaktabb hajtást eredményez. Az kis inerciájú, hajtómû nélküli, zárt, kenésmentes csapágyazású, permanens mágneses, radiális légrésû szinkronmotoros felvonógép hatásfoka akár: 50%-kal jobb a korábbi, hajtómûves rendszerekénél. 10%-kal jobb a hagyományos, hajtómû nélküli aszinkron motoros rendszerekénél. Hajtómû nélküli felvonógép kenésmentes csapágyakkal és karbantartásmentes féktárcsával. A radiális légrésû, beágyazott permanens mágneses motor keresztmetszete

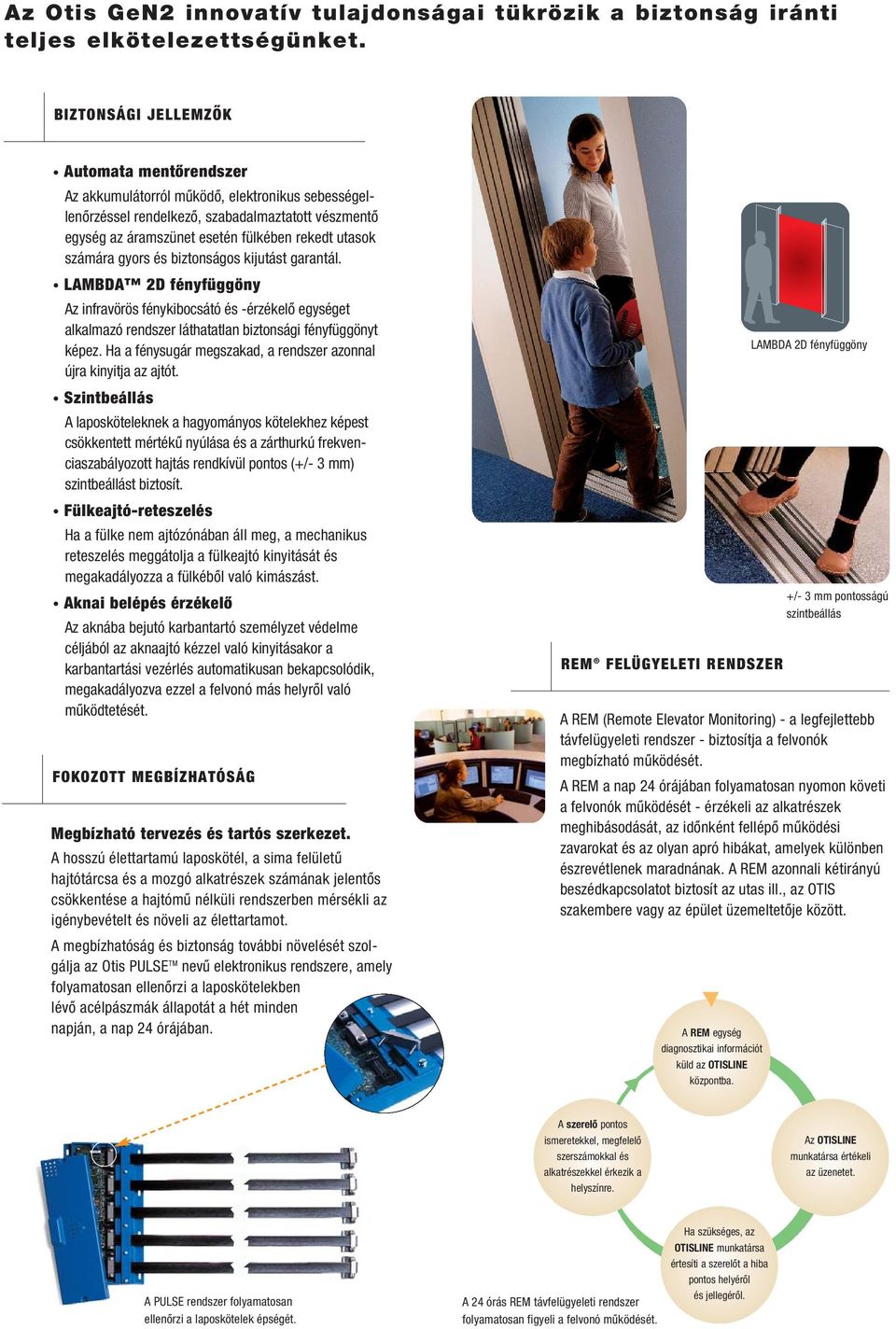

5 Az Otis GeN2 innovatív tulajdonságai tükrözik a biztonság iránti teljes elkötelezettségünket. BIZTONSÁGI JELLEMZÕK Automata mentõrendszer Az akkumulátorról mûködõ, elektronikus sebességellenõrzéssel rendelkezõ, szabadalmaztatott vészmentõ egység az áramszünet esetén fülkében rekedt utasok számára gyors és biztonságos kijutást garantál. LAMBDA 2D fényfüggöny Az infravörös fénykibocsátó és -érzékelõ egységet alkalmazó rendszer láthatatlan biztonsági fényfüggönyt képez. Ha a fénysugár megszakad, a rendszer azonnal újra kinyitja az ajtót. Szintbeállás A laposköteleknek a hagyományos kötelekhez képest csökkentett mértékû nyúlása és a zárthurkú frekvenciaszabályozott hajtás rendkívül pontos (+/- 3 mm) szintbeállást biztosít. Fülkeajtó-reteszelés Ha a fülke nem ajtózónában áll meg, a mechanikus reteszelés meggátolja a fülkeajtó kinyitását és megakadályozza a fülkébõl való kimászást. Aknai belépés érzékelõ Az aknába bejutó karbantartó személyzet védelme céljából az aknaajtó kézzel való kinyitásakor a karbantartási vezérlés automatikusan bekapcsolódik, megakadályozva ezzel a felvonó más helyrõl való mûködtetését. FOKOZOTT MEGBÍZHATÓSÁG Megbízható tervezés és tartós szerkezet. A hosszú élettartamú laposkötél, a sima felületû hajtótárcsa és a mozgó alkatrészek számának jelentõs csökkentése a hajtómû nélküli rendszerben mérsékli az igénybevételt és növeli az élettartamot. A megbízhatóság és biztonság további növelését szolgálja az Otis PULSE TM nevû elektronikus rendszere, amely folyamatosan ellenõrzi a laposkötelekben lévõ acélpászmák állapotát a hét minden napján, a nap 24 órájában. REM FELÜGYELETI RENDSZER LAMBDA 2D fényfüggöny +/- 3 mm pontosságú szintbeállás A REM (Remote Elevator Monitoring) - a legfejlettebb távfelügyeleti rendszer - biztosítja a felvonók megbízható mûködését. A REM a nap 24 órájában folyamatosan nyomon követi a felvonók mûködését - érzékeli az alkatrészek meghibásodását, az idõnként fellépõ mûködési zavarokat és az olyan apró hibákat, amelyek különben észrevétlenek maradnának. A REM azonnali kétirányú beszédkapcsolatot biztosít az utas ill., az OTIS szakembere vagy az épület üzemeltetõje között. A REM egység diagnosztikai információt küld az OTISLINE központba. A szerelõ pontos ismeretekkel, megfelelõ szerszámokkal és alkatrészekkel érkezik a helyszínre. Az OTISLINE munkatársa értékeli az üzenetet. A PULSE rendszer folyamatosan ellenõrzi a laposkötelek épségét. A 24 órás REM távfelügyeleti rendszer folyamatosan figyeli a felvonó mûködését. Ha szükséges, az OTISLINE munkatársa értesíti a szerelõt a hiba pontos helyérõl és jellegérõl.

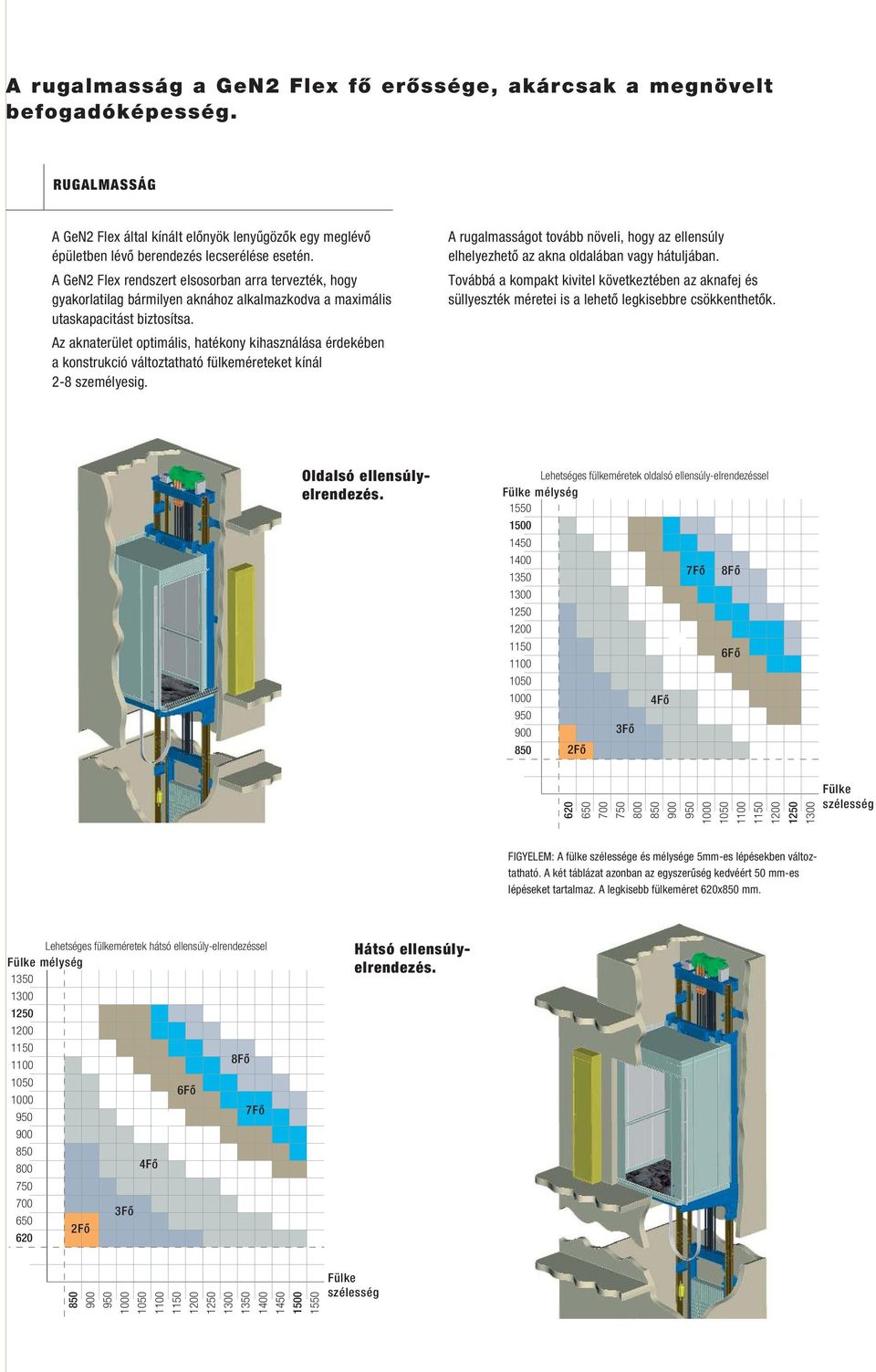

6 A rugalmasság a GeN2 Flex fõ erõssége, akárcsak a megnövelt befogadóképesség. RUGALMASSÁG A GeN2 Flex által kínált elõnyök lenyûgözõk egy meglévõ épületben lévõ berendezés lecserélése esetén. A GeN2 Flex rendszert elsosorban arra tervezték, hogy gyakorlatilag bármilyen aknához alkalmazkodva a maximális utaskapacitást biztosítsa. Az aknaterület optimális, hatékony kihasználása érdekében a konstrukció változtatható fülkeméreteket kínál 2-8 személyesig. A rugalmasságot tovább növeli, hogy az ellensúly elhelyezhetõ az akna oldalában vagy hátuljában. Továbbá a kompakt kivitel következtében az aknafej és süllyeszték méretei is a lehetõ legkisebbre csökkenthetõk. Oldalsó ellensúlyelrendezés. Lehetséges fülkeméretek oldalsó ellensúly-elrendezéssel Fülke mélység Fõ 8Fõ 6Fõ Fõ Fõ 850 2Fõ Fülke szélesség FIGYELEM: A fülke szélessége és mélysége 5mm-es lépésekben változtatható. A két táblázat azonban az egyszerûség kedvéért 50 mm-es lépéseket tartalmaz. A legkisebb fülkeméret 620x850 mm. Lehetséges fülkeméretek hátsó ellensúly-elrendezéssel Fülke mélység Fõ Fõ Fõ Fõ Fõ 650 2Fõ 620 Hátsó ellensúlyelrendezés Fülke szélesség

7 A GeN2 Flex rendszer rendkívül jól alkalmazható meglévõ épületekbe történõ új felvonó beépítésére A múltban a szabályozások nem követelték meg a felvonóberendezés telepítését az 4 emeletnél alacsonyabb épületekbe. Manapság - mikor a társadalom átlagéletkora egyre magasabb - számos épület jelent akadályt az idõs, mozgáskorlátozott embereknek, továbbá a nehéz csomaggal közlekedõknek vagy a kisgyerekes szülõknek. A GeN2 Flex egy csapásra megszünteti ezeket a problémákat. Új felvonó telepítése egy meglévõ épületbe gazdaságilag is elõnyös, hiszen nemcsak emeli az ingatlan általános értékét, de fokozza a bérlõk érdeklõdését is. ELÕTTE Egy kész állapotban lévõ házban minden centiméternyi hely számít. Legyen az épület bármilyen típusú vagy korú a GeN2 Flex -et arra tervezték, hogy rendkívül hatékony megoldást nyújtson az ilyen esetekre. A GeN2 Flex helytakarékos, mert nincs szüksége gépházra. Egyoldali felfüggesztésének köszönhetõen csak egy teherviselõ falra van szükség. A választható ellensúly-elhelyezés elõnyeként a fülke mélysége vagy szélessége akár 620 mm is lehet, ami nagyon kis méretû aknába is lehetõvé teszi a beszerelést. A felvonógép könnyen elhelyezhetõ a vezetõsínek tetején. Ennek következtében a terhelés a süllyesztékben adódik át, ami csökkenti az épületszerkezetre ható erõket és lehetõvé teszi különbözõ anyagú (pl. tégla, beton, fém vagy üveglapokkal burkolt acélszerkezetû torony) aknákba való beszerelést. A felvonó telepíthetõ akár az épületen belülre, akár azon kívülre is. UTÁNA

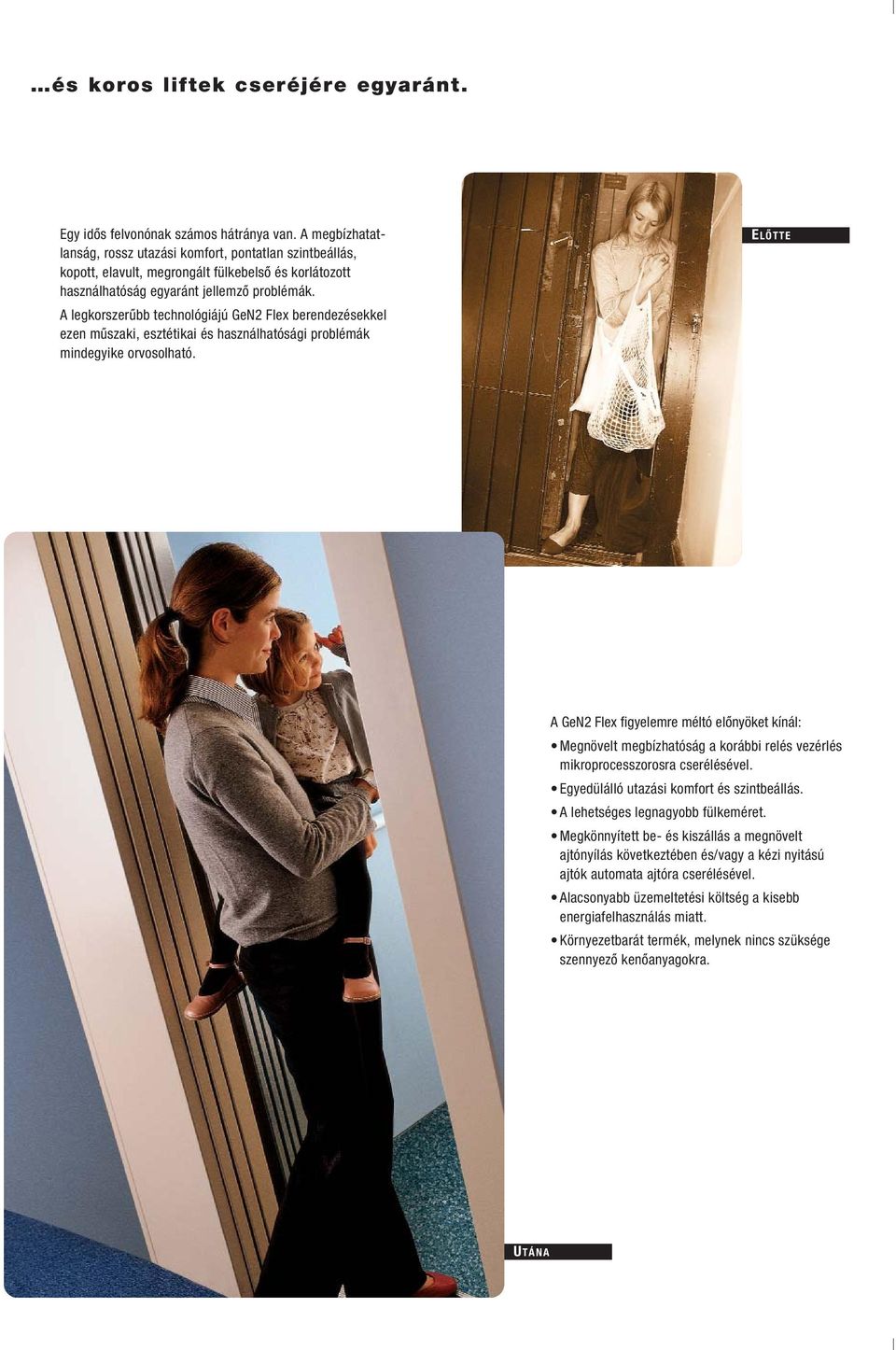

8 és koros liftek cseréjére egyaránt. Egy idõs felvonónak számos hátránya van. A megbízhatatlanság, rossz utazási komfort, pontatlan szintbeállás, kopott, elavult, megrongált fülkebelsõ és korlátozott használhatóság egyaránt jellemzõ problémák. A legkorszerûbb technológiájú GeN2 Flex berendezésekkel ezen mûszaki, esztétikai és használhatósági problémák mindegyike orvosolható. ELÕTTE A GeN2 Flex figyelemre méltó elõnyöket kínál: Megnövelt megbízhatóság a korábbi relés vezérlés mikroprocesszorosra cserélésével. Egyedülálló utazási komfort és szintbeállás. A lehetséges legnagyobb fülkeméret. Megkönnyített be- és kiszállás a megnövelt ajtónyílás következtében és/vagy a kézi nyitású ajtók automata ajtóra cserélésével. Alacsonyabb üzemeltetési költség a kisebb energiafelhasználás miatt. Környezetbarát termék, melynek nincs szüksége szennyezõ kenõanyagokra. UTÁNA

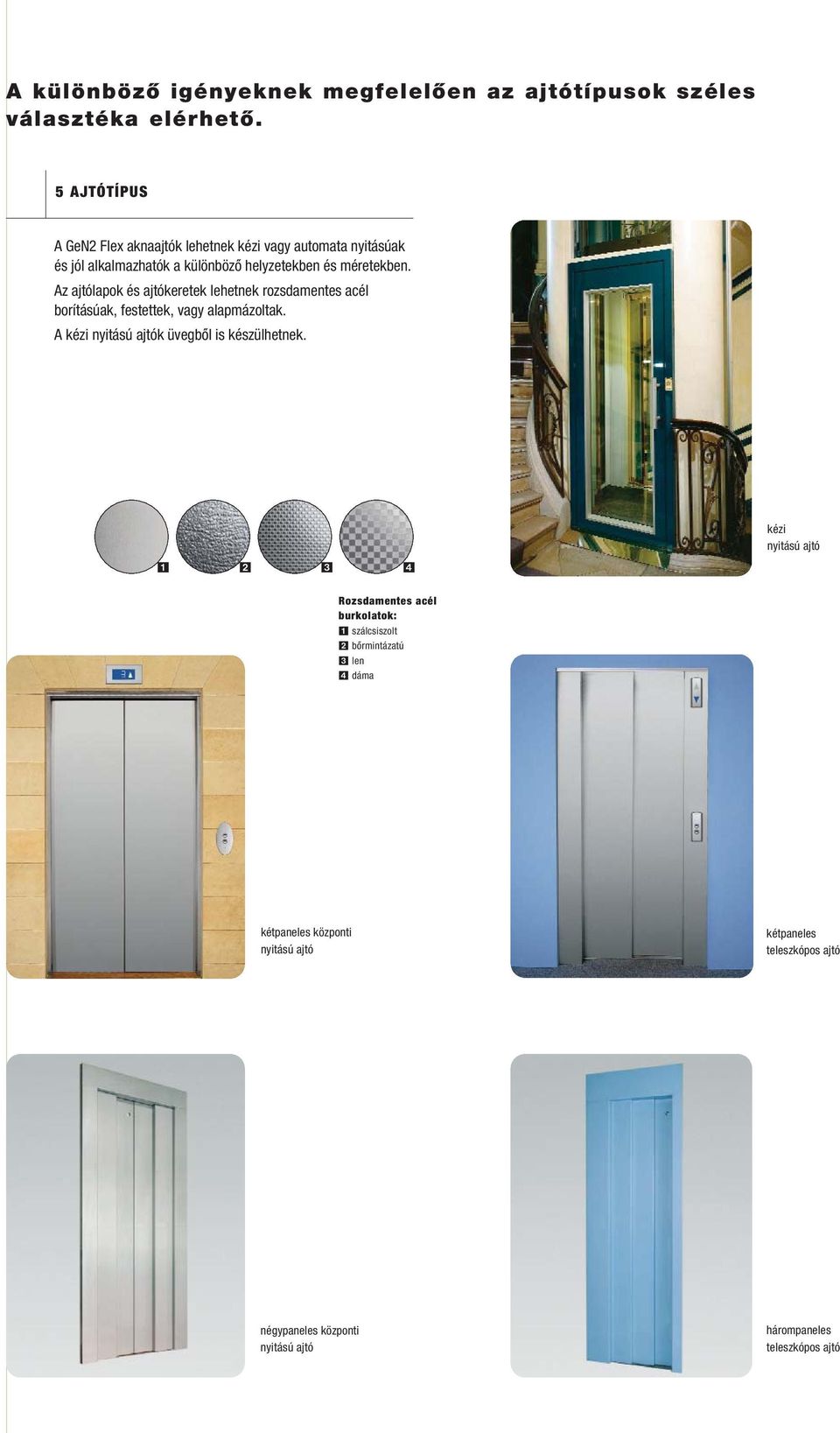

9 A különbözõ igényeknek megfelelõen az ajtótípusok széles választéka elérhetõ. 5 AJTÓTÍPUS A GeN2 Flex aknaajtók lehetnek kézi vagy automata nyitásúak és jól alkalmazhatók a különbözõ helyzetekben és méretekben. Az ajtólapok és ajtókeretek lehetnek rozsdamentes acél borításúak, festettek, vagy alapmázoltak. A kézi nyitású ajtók üvegbõl is készülhetnek kézi nyitású ajtó Rozsdamentes acél burkolatok: 1 szálcsiszolt 2 bõrmintázatú 3 len 4 dáma kétpaneles központi nyitású ajtó kétpaneles teleszkópos ajtó négypaneles központi nyitású ajtó hárompaneles teleszkópos ajtó

10 A felvonófülkék széles választéka kínál megoldást a különbözõ esztétikai igényekre OPTIMA Az Optima fülke tökéletesen illusztrálja azt az elgondolást, miszerint az elegancia megvalósítható az ihletett ötleten nyugvó egyszerûség által. Az Optima fülke esetében az ötlet a fülkét megvilágító kezelõpanelben öltött testet. A mellet, hogy lágy, szórt fényben fürdeti a fülkét, a kezelõpanel az utasok figyelmét is magára vonja. A kezelõpanel kinézete természetesen kritikus fontosságú. Lekerekített elõlapjával egyszerre elegáns és egyszerû. A szintjelzõk a minõséget nyújtó, rozsdamentes acél nyomógombokkal kellemes tapintást és ugyanakkor megnövelt megbízhatóságot sugároznak. A kifinomult megjelenés fontos elemei maguk a fülkeoldalfalak is. A különbözõ piacok igényeit kielégítõ három fajta burkolat kellemes a szemnek, ugyanakkor könnyen karbantartható. Tulajdonképpen az arany középutat testesítik meg az esztétikum és praktikum között, ami az Optima fülke meghatározó tulajdonsága. Hívótablók: Actua vörös fényû LED technológiával SKINPLATE (mûanyag bevonatú acéllemez) LAMINÁLT ROZSDAMENTES ACÉL 1 Kék cirkon 2 Égkék 3 Homok 4 Krém 5 Szürke 6 Zöld 1 Lótusz 2 Meggy 3 Juhar 4 Fehér márvány 5 Szürke 6 Kristály 1 szálcsiszolt 2 bõrmintázatú

11 SELECTA A neve mindent elárul a fülkérõl. A Selecta a lehetõségek tárháza. A fülketablóban rejlõ világítás mellett - mely lágy, szórt fényben fürdeti a fülkét - extravagáns ötletek is megvalósíthatók. A legkülönbözõbb piaci igényeknek való megfelelés érdekében négy fülkekoncepció és 24 fajta oldalfalborítás áll rendelkezésre. Hasonlóan bõkezû a kínálat a padlóburkolatok - 3 típus 10 fajta variációs lehetõség - és a kétféle korláttípus terén. Mindezeken felül a lézerkivágású számjegyekkel készülõ fülketablók gombalátétekkel vagy azok nélkül is rendelhetõk. Lehetõségek sora végtelen. A Selecta fülke valóban arra született, hogy Ön igazán egyedi felvonófülkét tevezhessen. Hívótablók: Actua vagy Classica kék fényû LED technológiával SKINPLATE (mûanyag bevonatú acéllemez) LAMINÁLT FA ROZSDAMENTES ACÉL 1 Kék cirkon 2 Égkék 3 Homok 4 Krém 5 Szürke 6 Zöld 1 Lótusz 2 Meggy 6 Juhar 7 Fehér márvány 8 Szürke. 9 Kristály 1 Mahagóni 2 Bükk 3 Cseresznye 4 Körte 5 Juhar 6 Nyír 1 szálcsiszolt 2 bõrmintázatú 3 len 4 dáma 5 finomra csiszolt (pallinato) 6 sakk

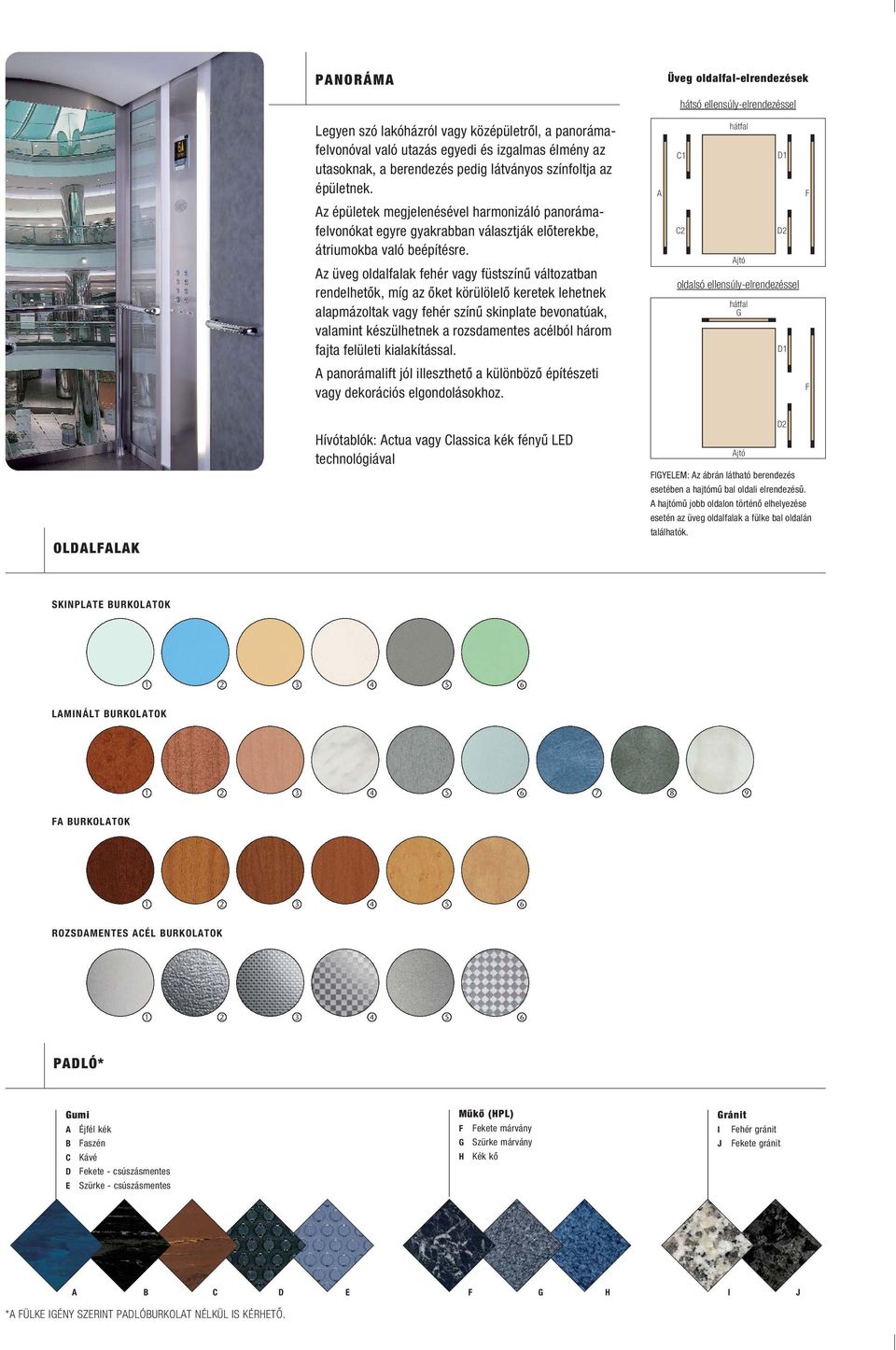

12 PANORÁMA Üveg oldalfal-elrendezések Legyen szó lakóházról vagy középületrõl, a panorámafelvonóval való utazás egyedi és izgalmas élmény az utasoknak, a berendezés pedig látványos színfoltja az épületnek. Az épületek megjelenésével harmonizáló panorámafelvonókat egyre gyakrabban választják elõterekbe, átriumokba való beépítésre. Az üveg oldalfalak fehér vagy füstszínû változatban rendelhetõk, míg az õket körülölelõ keretek lehetnek alapmázoltak vagy fehér színû skinplate bevonatúak, valamint készülhetnek a rozsdamentes acélból három fajta felületi kialakítással. A panorámalift jól illeszthetõ a különbözõ építészeti vagy dekorációs elgondolásokhoz. A hátsó ellensúly-elrendezéssel C1 C2 hátfal Ajtó D1 D2 oldalsó ellensúly-elrendezéssel hátfal G D1 F F Hívótablók: Actua vagy Classica kék fényû LED technológiával Ajtó D2 FIGYELEM: Az ábrán látható berendezés esetében a hajtómû bal oldali elrendezésû. A hajtómû jobb oldalon történõ elhelyezése esetén az üveg oldalfalak a fülke bal oldalán találhatók. SKINPLATE BURKOLATOK LAMINÁLT BURKOLATOK FA BURKOLATOK ROZSDAMENTES ACÉL BURKOLATOK * A Éjfél kék B Faszén C Kávé D Fekete - csúszásmentes E Szürke - csúszásmentes (HPL) F Fekete márvány G Szürke márvány H Kék kõ I Fehér gránit J Fekete gránit A B C D E F G H I J *A FÜLKE IGÉNY SZERINT BURKOLAT NÉLKÜL IS KÉRHETÕ.

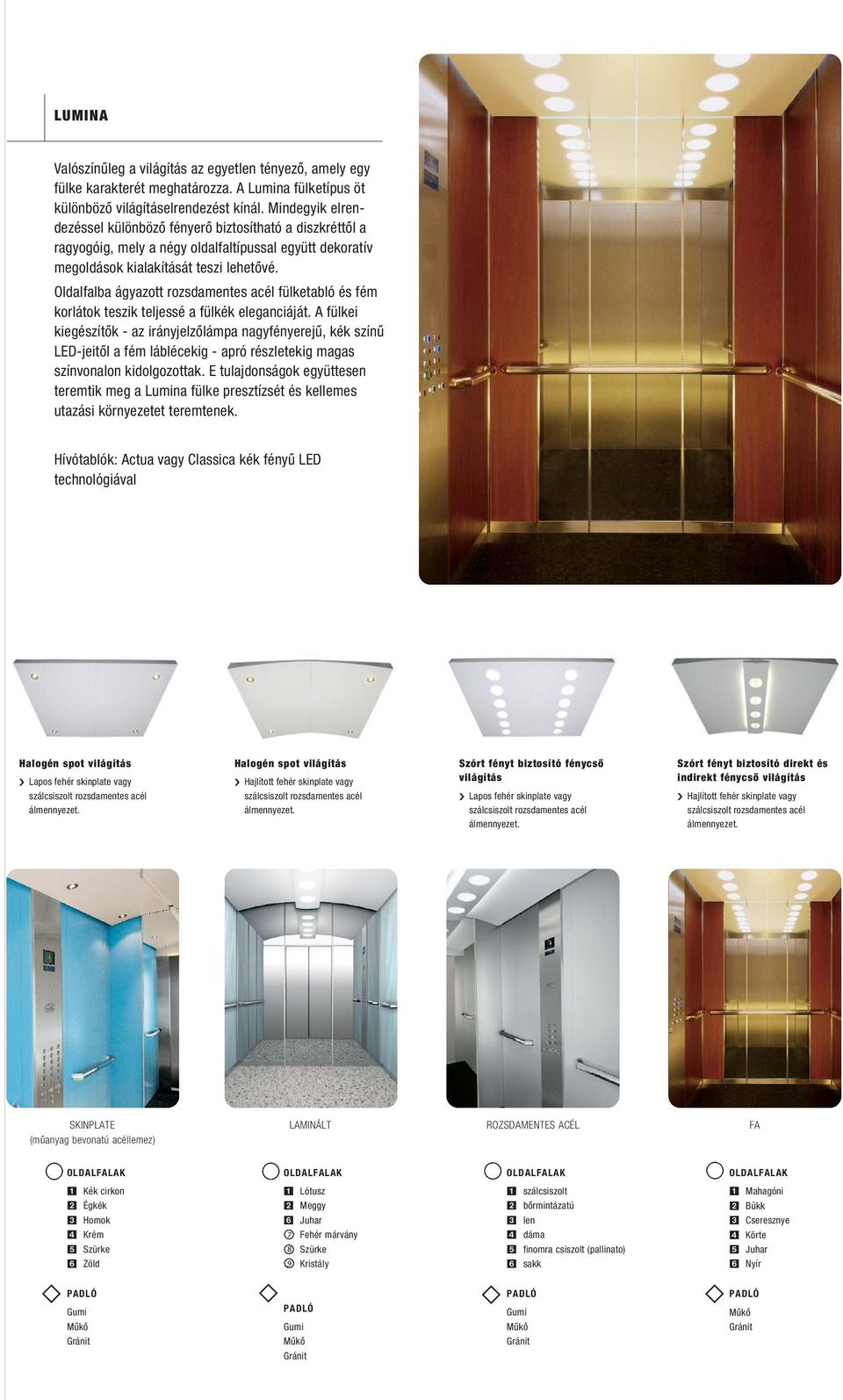

13 LUMINA Valószínûleg a világítás az egyetlen tényezõ, amely egy fülke karakterét meghatározza. A Lumina fülketípus öt különbözõ világításelrendezést kínál. Mindegyik elrendezéssel különbözõ fényerõ biztosítható a diszkréttõl a ragyogóig, mely a négy oldalfaltípussal együtt dekoratív megoldások kialakítását teszi lehetõvé. Oldalfalba ágyazott rozsdamentes acél fülketabló és fém korlátok teszik teljessé a fülkék eleganciáját. A fülkei kiegészítõk - az irányjelzõlámpa nagyfényerejû, kék színû LED-jeitõl a fém láblécekig - apró részletekig magas színvonalon kidolgozottak. E tulajdonságok együttesen teremtik meg a Lumina fülke presztízsét és kellemes utazási környezetet teremtenek. Hívótablók: Actua vagy Classica kék fényû LED technológiával Halogén spot világítás Lapos fehér skinplate vagy szálcsiszolt rozsdamentes acél álmennyezet. Halogén spot világítás Hajlított fehér skinplate vagy szálcsiszolt rozsdamentes acél álmennyezet. Szórt fényt biztosító fénycsõ világítás Lapos fehér skinplate vagy szálcsiszolt rozsdamentes acél álmennyezet. Szórt fényt biztosító direkt és indirekt fénycsõ világítás Hajlított fehér skinplate vagy szálcsiszolt rozsdamentes acél álmennyezet. SKINPLATE (mûanyag bevonatú acéllemez) LAMINÁLT ROZSDAMENTES ACÉL FA 1 Kék cirkon 2 Égkék 3 Homok 4 Krém 5 Szürke 6 Zöld 1 Lótusz 2 Meggy 6 Juhar 7 Fehér márvány 8 Szürke. 9 Kristály 1 szálcsiszolt 2 bõrmintázatú 3 len 4 dáma 5 finomra csiszolt (pallinato) 6 sakk 1 Mahagóni 2 Bükk 3 Cseresznye 4 Körte 5 Juhar 6 Nyír

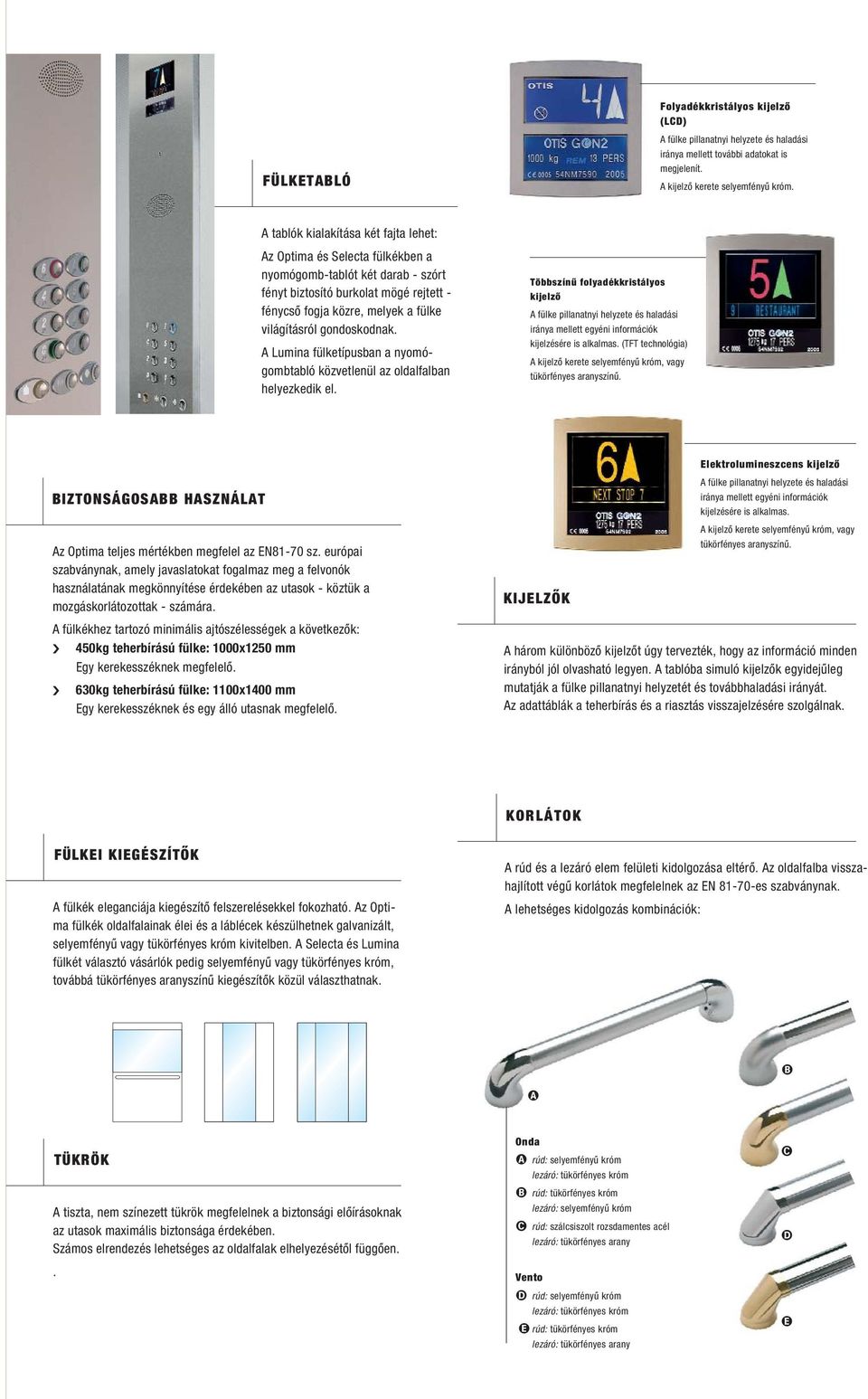

14 Folyadékkristályos kijelzõ (LCD) FÜLKETABLÓ A fülke pillanatnyi helyzete és haladási iránya mellett további adatokat is megjelenít. A kijelzõ kerete selyemfényû króm. A tablók kialakítása két fajta lehet: Az Optima és Selecta fülkékben a nyomógomb-tablót két darab - szórt fényt biztosító burkolat mögé rejtett - fénycsõ fogja közre, melyek a fülke világításról gondoskodnak. A Lumina fülketípusban a nyomógombtabló közvetlenül az oldalfalban helyezkedik el. Többszínû folyadékkristályos kijelzõ A fülke pillanatnyi helyzete és haladási iránya mellett egyéni információk kijelzésére is alkalmas. (TFT technológia) A kijelzõ kerete selyemfényû króm, vagy tükörfényes aranyszínû. Elektrolumineszcens kijelzõ BIZTONSÁGOSABB HASZNÁLAT Az Optima teljes mértékben megfelel az EN81-70 sz. európai szabványnak, amely javaslatokat fogalmaz meg a felvonók használatának megkönnyítése érdekében az utasok - köztük a mozgáskorlátozottak - számára. A fülkékhez tartozó minimális ajtószélességek a következõk: 450kg teherbírású fülke: 1000x1250 mm Egy kerekesszéknek megfelelõ. 630kg teherbírású fülke: 1100x1400 mm Egy kerekesszéknek és egy álló utasnak megfelelõ. KIJELZÕK A fülke pillanatnyi helyzete és haladási iránya mellett egyéni információk kijelzésére is alkalmas. A kijelzõ kerete selyemfényû króm, vagy tükörfényes aranyszínû. A három különbözõ kijelzõt úgy tervezték, hogy az információ minden irányból jól olvasható legyen. A tablóba simuló kijelzõk egyidejûleg mutatják a fülke pillanatnyi helyzetét és továbbhaladási irányát. Az adattáblák a teherbírás és a riasztás visszajelzésére szolgálnak. KORLÁTOK FÜLKEI KIEGÉSZÍTÕK A fülkék eleganciája kiegészítõ felszerelésekkel fokozható. Az Optima fülkék oldalfalainak élei és a láblécek készülhetnek galvanizált, selyemfényû vagy tükörfényes króm kivitelben. A Selecta és Lumina fülkét választó vásárlók pedig selyemfényû vagy tükörfényes króm, továbbá tükörfényes aranyszínû kiegészítõk közül választhatnak. A rúd és a lezáró elem felületi kidolgozása eltérõ. Az oldalfalba visszahajlított végû korlátok megfelelnek az EN es szabványnak. A lehetséges kidolgozás kombinációk: B A TÜKRÖK A tiszta, nem színezett tükrök megfelelnek a biztonsági elõírásoknak az utasok maximális biztonsága érdekében. Számos elrendezés lehetséges az oldalfalak elhelyezésétõl függõen.. Onda A rúd: selyemfényû króm lezáró: tükörfényes króm B rúd: tükörfényes króm lezáró: selyemfényû króm C rúd: szálcsiszolt rozsdamentes acél lezáró: tükörfényes arany Vento D rúd: selyemfényû króm lezáró: tükörfényes króm E rúd: tükörfényes króm lezáró: tükörfényes arany C D E

15 A ÁLLOMÁSTABLÓK B A GeN2 Flex felvonókhoz három fajta állomástabló választható. Az Actua tablók kis mértékben kiemelkednek a fal síkjából és piros vagy kék színû LED világítással rendelkeznek. A Classica tablók a falba süllyesztettek és kék színû LED világítást használnak. Bármely felületi kidolgozással megjelenésük egyedi, ugyanakkor jól variálható. A tablók készülhetnek szálcsiszolt vagy tükörfényes felületû rozsdamentes acél, valamint tükörfényes aranyszínû felülettel. Irányjelzõ lámpa Az ajtókeretben helyezkedik el. Felülete selyemfényû króm. C D ACTUA CLASSICA Választható felületek 1 Aranyszínû 2 Szálcsiszolt rozsdamentes acél 3 Tükörfényes rozsdamentes acél A Kombinált fülkehelyzet- és irányjelzõ tabló B Kombinált fülkehelyzet- és irányjelzõ tabló Az ajtó oldalának felsõ részén elhelyezve C Állomási gombtabló A A D Kulcsos kapcsoló és stopgomb (opcionális) Különleges igény esetén. Az Actua tablók piros vagy kék színû LED világítással rendelkeznek. A Classica tablók kék színû LED világítást használnak. B B C D C

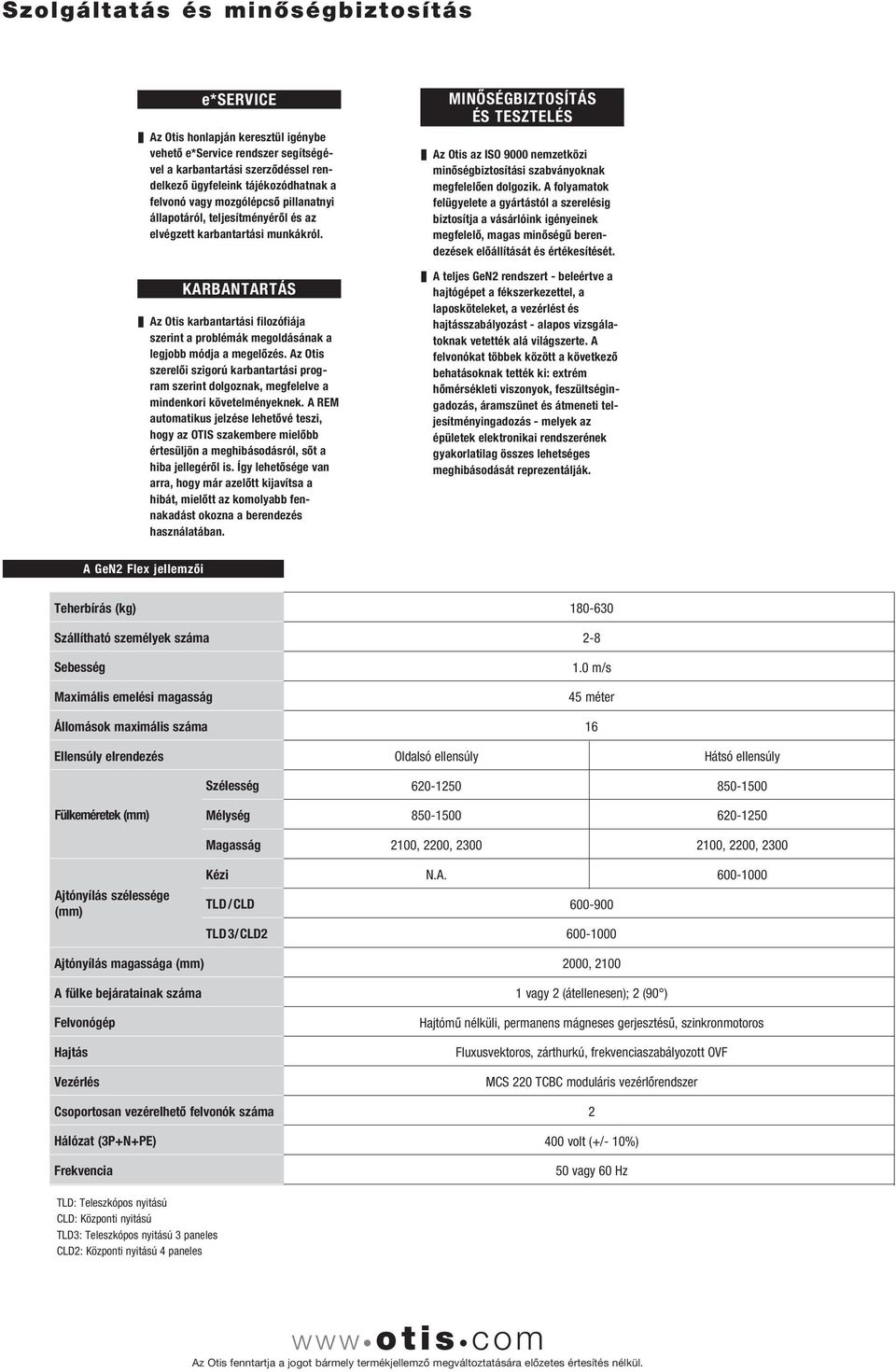

16 Szolgáltatás és minõségbiztosítás e*service Az Otis honlapján keresztül igénybe vehetõ e*service rendszer segítségével a karbantartási szerzõdéssel rendelkezõ ügyfeleink tájékozódhatnak a felvonó vagy mozgólépcsõ pillanatnyi állapotáról, teljesítményérõl és az elvégzett karbantartási munkákról. KARBANTARTÁS Az Otis karbantartási filozófiája szerint a problémák megoldásának a legjobb módja a megelõzés. Az Otis szerelõi szigorú karbantartási program szerint dolgoznak, megfelelve a mindenkori követelményeknek. A REM automatikus jelzése lehetõvé teszi, hogy az OTIS szakembere mielõbb értesüljön a meghibásodásról, sõt a hiba jellegérõl is. Így lehetõsége van arra, hogy már azelõtt kijavítsa a hibát, mielõtt az komolyabb fennakadást okozna a berendezés használatában. MINÕSÉGBIZTOSÍTÁS ÉS TESZTELÉS Az Otis az ISO 9000 nemzetközi minõségbiztosítási szabványoknak megfelelõen dolgozik. A folyamatok felügyelete a gyártástól a szerelésig biztosítja a vásárlóink igényeinek megfelelõ, magas minõségû berendezések elõállítását és értékesítését. A teljes GeN2 rendszert - beleértve a hajtógépet a fékszerkezettel, a laposköteleket, a vezérlést és hajtásszabályozást - alapos vizsgálatoknak vetették alá világszerte. A felvonókat többek között a következõ behatásoknak tették ki: extrém hõmérsékleti viszonyok, feszültségingadozás, áramszünet és átmeneti teljesítményingadozás - melyek az épületek elektronikai rendszerének gyakorlatilag összes lehetséges meghibásodását reprezentálják. A GeN2 Flex jellemzõi Teherbírás (kg) Szállítható személyek száma Sebesség Maximális emelési magasság Állomások maximális száma m/s 45 méter 16 Ellensúly elrendezés Oldalsó ellensúly Hátsó ellensúly Fülkeméretek (mm) Ajtónyílás szélessége (mm) Ajtónyílás magassága (mm) A fülke bejáratainak száma Felvonógép Hajtás Vezérlés Szélesség Mélység Magasság Kézi TLD/CLD TLD3/CLD , 2200, , 2200, 2300 N.A , vagy 2 (átellenesen); 2 (90 ) Hajtómû nélküli, permanens mágneses gerjesztésû, szinkronmotoros Fluxusvektoros, zárthurkú, frekvenciaszabályozott OVF MCS 220 TCBC moduláris vezérlõrendszer Csoportosan vezérelhetõ felvonók száma Hálózat (3P+N+PE) Frekvencia volt (+/- 10%) 50 vagy 60 Hz TLD: Teleszkópos nyitású CLD: Központi nyitású TLD3: Teleszkópos nyitású 3 paneles CLD2: Központi nyitású 4 paneles www otis com Az Otis fenntartja a jogot bármely termékjellemzõ megváltoztatására elõzetes értesítés nélkül.
