LEÍRÁS NÉVLEGES ÁRAM A / KW* EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM. Motorvédő relé 0,11...0,16 A / 0,04 kw LSTD0016

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "LEÍRÁS NÉVLEGES ÁRAM A / KW* EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM. Motorvédő relé 0,11...0,16 A / 0,04 kw 9004840541731 LSTD0016"

Átírás

1 W LST MOTORVÉDŐ RELÉ NAGYSÁG 00 LSTD0032 Jellemző tulajdonságok: - Túlterhelés és fáziskiesés védelem - 1 záró + 1 nyitó segédérintkező - Kézi és automatikus visszaállítás - Állásjelzés - Teszt funkció és STOP nyomógomb - Plombálható A motorvédő relé 14/22 és az A2 kapcsain keresztül a mágneskapcsoló tekercsének A2 pontja beköthető LEÍRÁS NÉVLEGES ÁRAM A / KW* EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM NAGYSÁG 00 Motorvédő relé 0,11...0,16 A / 0,04 kw LSTD0016 Motorvédő relé 0,14...0,20 A / 0,06 kw LSTD0020 Motorvédő relé 0,18...0,25 A / 0,06 kw LSTD0025 Motorvédő relé 0,22...0,32 A / 0,09 kw LSTD0032 Motorvédő relé 0,28...0,40 A / 0,09 kw LSTD0040 Motorvédő relé 0,35...0,50 A / 0,12 kw LSTD0050 Motorvédő relé 0,45...0,63 A / 0,18 kw LSTD0063 Motorvédő relé 0,55...0,80 A / 0,18 kw LSTD0080 Motorvédő relé 0,70...1,00 A / 0,25 kw LSTD0100 Motorvédő relé 0,90...1,25 A / 0,37 kw LSTD0125 Motorvédő relé 1,10...1,60 A / 0,55 kw LSTD0160 Motorvédő relé 1,40...2,00 A / 0,75 kw LSTD0200 Motorvédő relé 1,80...2,50 A / 0,75 kw LSTD0250 Motorvédő relé 2,20...3,20 A / 1,10 kw LSTD0320 Motorvédő relé 2,80...4,00 A / 1,50 kw LSTD0400 Motorvédő relé 3,50...5,00 A / 1,50 kw LSTD0500 Motorvédő relé 4,50...6,30 A / 2,20 kw LSTD0630 Motorvédő relé 5,50...8,00 A / 3,00 kw LSTD0800 Motorvédő relé 7, ,0 A / 4,00 kw LSTD1000 Motorvédő relé 9, ,0 A / 5,00 kw LSTD1200 * Irányérték 4 pólusú motorokhoz, 50/60 Hz/400 V. Irányadó a motorvédő relé kiválasztásához, de a tényleges érték függ a motor indítási és névleges áramától. 842 Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

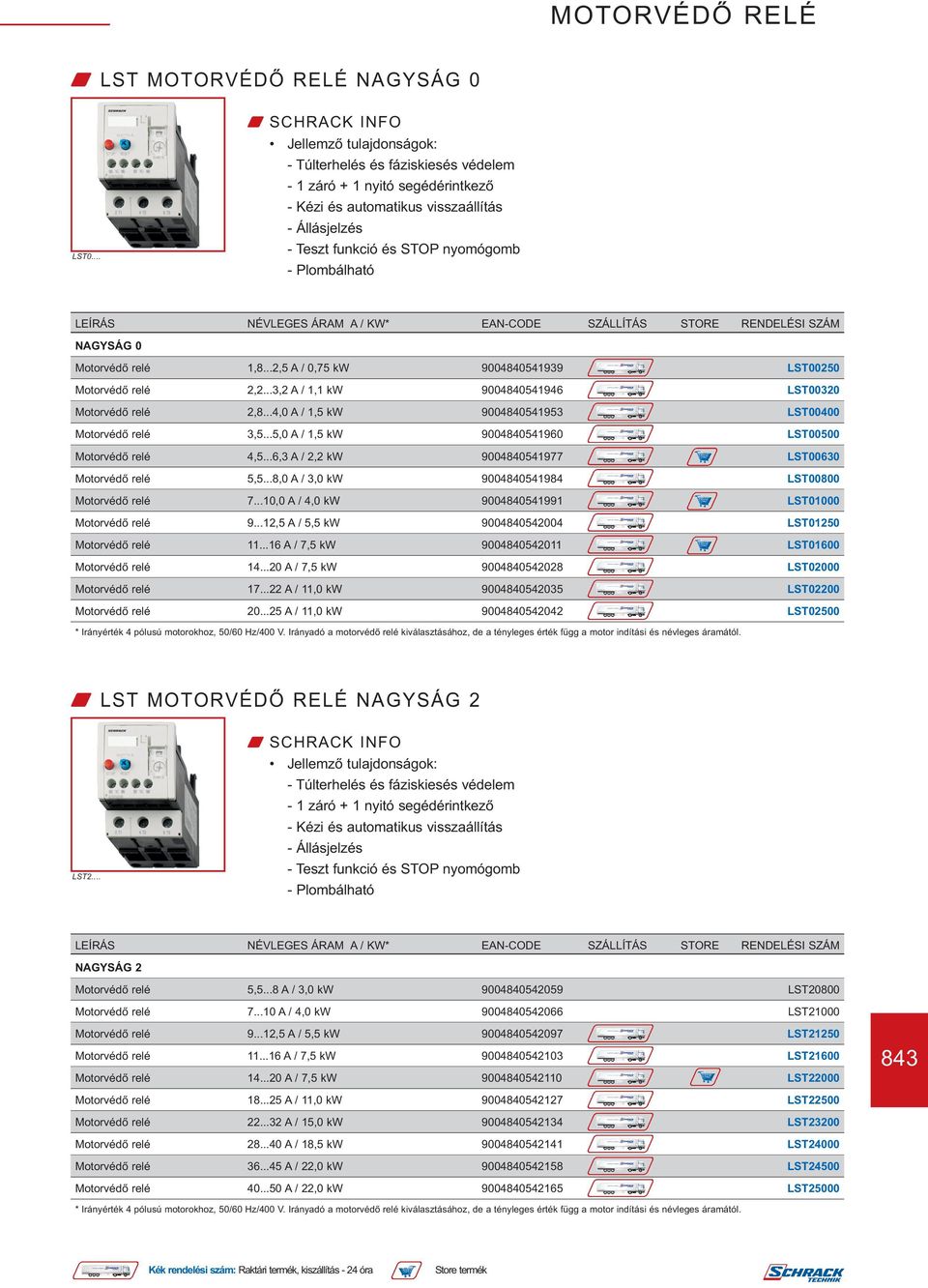

2 W LST MOTORVÉDŐ RELÉ NAGYSÁG 0 LST0... Jellemző tulajdonságok: - Túlterhelés és fáziskiesés védelem - 1 záró + 1 nyitó segédérintkező - Kézi és automatikus visszaállítás - Állásjelzés - Teszt funkció és STOP nyomógomb - Plombálható LEÍRÁS NÉVLEGES ÁRAM A / KW* EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM NAGYSÁG 0 Motorvédő relé 1,8...2,5 A / 0,75 kw LST00250 Motorvédő relé 2,2...3,2 A / 1,1 kw LST00320 Motorvédő relé 2,8...4,0 A / 1,5 kw LST00400 Motorvédő relé 3,5...5,0 A / 1,5 kw LST00500 Motorvédő relé 4,5...6,3 A / 2,2 kw LST00630 Motorvédő relé 5,5...8,0 A / 3,0 kw LST00800 Motorvédő relé ,0 A / 4,0 kw LST01000 Motorvédő relé ,5 A / 5,5 kw LST01250 Motorvédő relé A / 7,5 kw LST01600 Motorvédő relé A / 7,5 kw LST02000 Motorvédő relé A / 11,0 kw LST02200 Motorvédő relé A / 11,0 kw LST02500 * Irányérték 4 pólusú motorokhoz, 50/60 Hz/400 V. Irányadó a motorvédő relé kiválasztásához, de a tényleges érték függ a motor indítási és névleges áramától. W LST MOTORVÉDŐ RELÉ NAGYSÁG 2 LST2... Jellemző tulajdonságok: - Túlterhelés és fáziskiesés védelem - 1 záró + 1 nyitó segédérintkező - Kézi és automatikus visszaállítás - Állásjelzés - Teszt funkció és STOP nyomógomb - Plombálható LEÍRÁS NÉVLEGES ÁRAM A / KW* EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM NAGYSÁG 2 Motorvédő relé 5,5...8 A / 3,0 kw LST20800 Motorvédő relé A / 4,0 kw LST21000 Motorvédő relé ,5 A / 5,5 kw LST21250 Motorvédő relé A / 7,5 kw LST21600 Motorvédő relé A / 7,5 kw LST Motorvédő relé A / 11,0 kw LST22500 Motorvédő relé A / 15,0 kw LST23200 Motorvédő relé A / 18,5 kw LST24000 Motorvédő relé A / 22,0 kw LST24500 Motorvédő relé A / 22,0 kw LST25000 * Irányérték 4 pólusú motorokhoz, 50/60 Hz/400 V. Irányadó a motorvédő relé kiválasztásához, de a tényleges érték függ a motor indítási és névleges áramától. Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

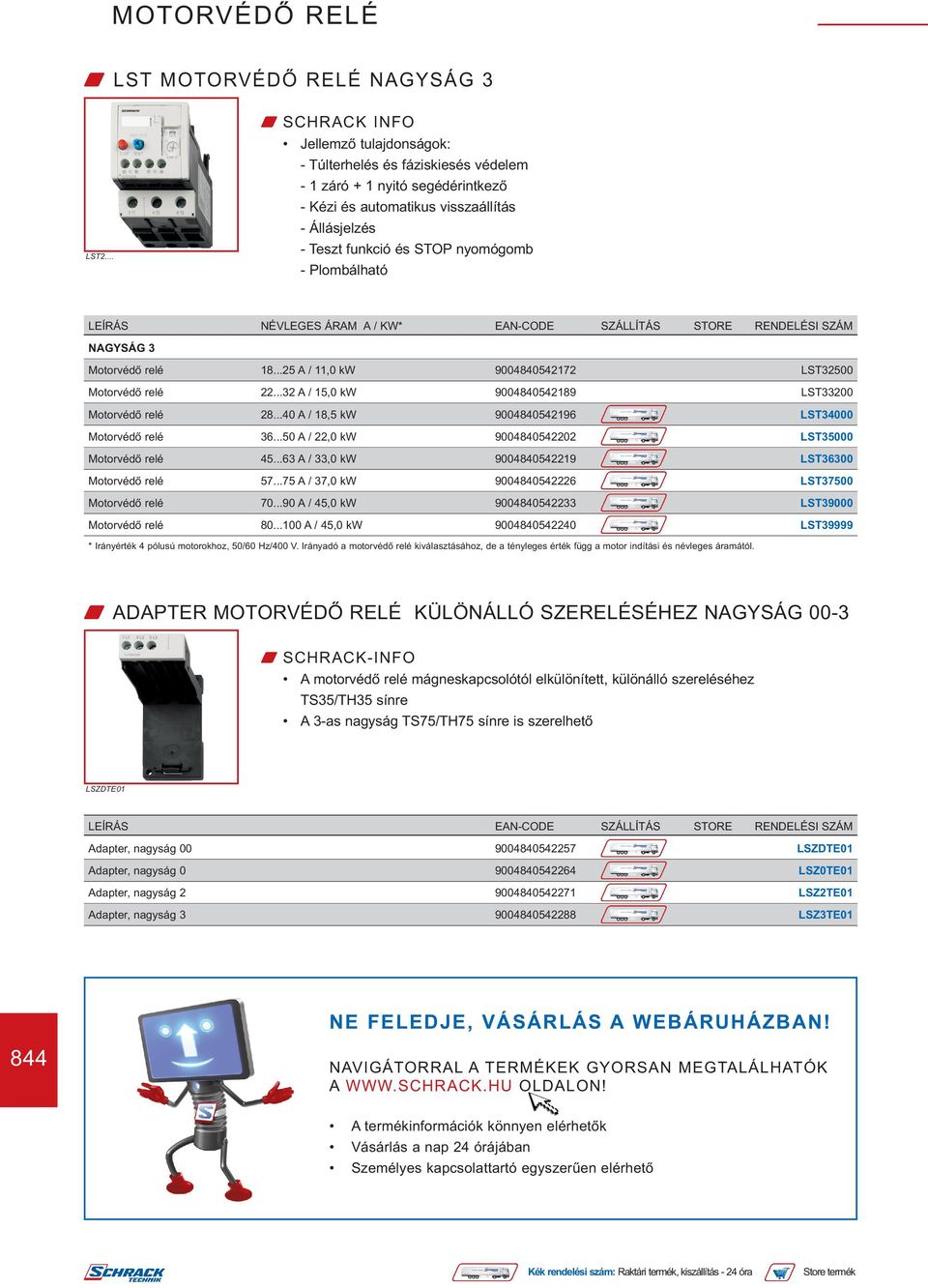

3 W LST MOTORVÉDŐ RELÉ NAGYSÁG 3 LST2... Jellemző tulajdonságok: - Túlterhelés és fáziskiesés védelem - 1 záró + 1 nyitó segédérintkező - Kézi és automatikus visszaállítás - Állásjelzés - Teszt funkció és STOP nyomógomb - Plombálható LEÍRÁS NÉVLEGES ÁRAM A / KW* EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM NAGYSÁG 3 Motorvédő relé A / 11,0 kw LST32500 Motorvédő relé A / 15,0 kw LST33200 Motorvédő relé A / 18,5 kw LST34000 Motorvédő relé A / 22,0 kw LST35000 Motorvédő relé A / 33,0 kw LST36300 Motorvédő relé A / 37,0 kw LST37500 Motorvédő relé A / 45,0 kw LST39000 Motorvédő relé A / 45,0 kw LST39999 * Irányérték 4 pólusú motorokhoz, 50/60 Hz/400 V. Irányadó a motorvédő relé kiválasztásához, de a tényleges érték függ a motor indítási és névleges áramától. W ADAPTER MOTORVÉDŐ RELÉ KÜLÖNÁLLÓ SZERELÉSÉHEZ NAGYSÁG 00-3 W SCHRACK-INFO A motorvédő relé mágneskapcsolótól elkülönített, különálló szereléséhez TS35/TH35 sínre A 3-as nagyság TS75/TH75 sínre is szerelhető LSZDTE01 LEÍRÁS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Adapter, nagyság LSZDTE01 Adapter, nagyság LSZ0TE01 Adapter, nagyság LSZ2TE01 Adapter, nagyság LSZ3TE01 NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! 844 NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető Kék rendelési szám: Raktári termék, kiszállítás - 24 óra Store termék

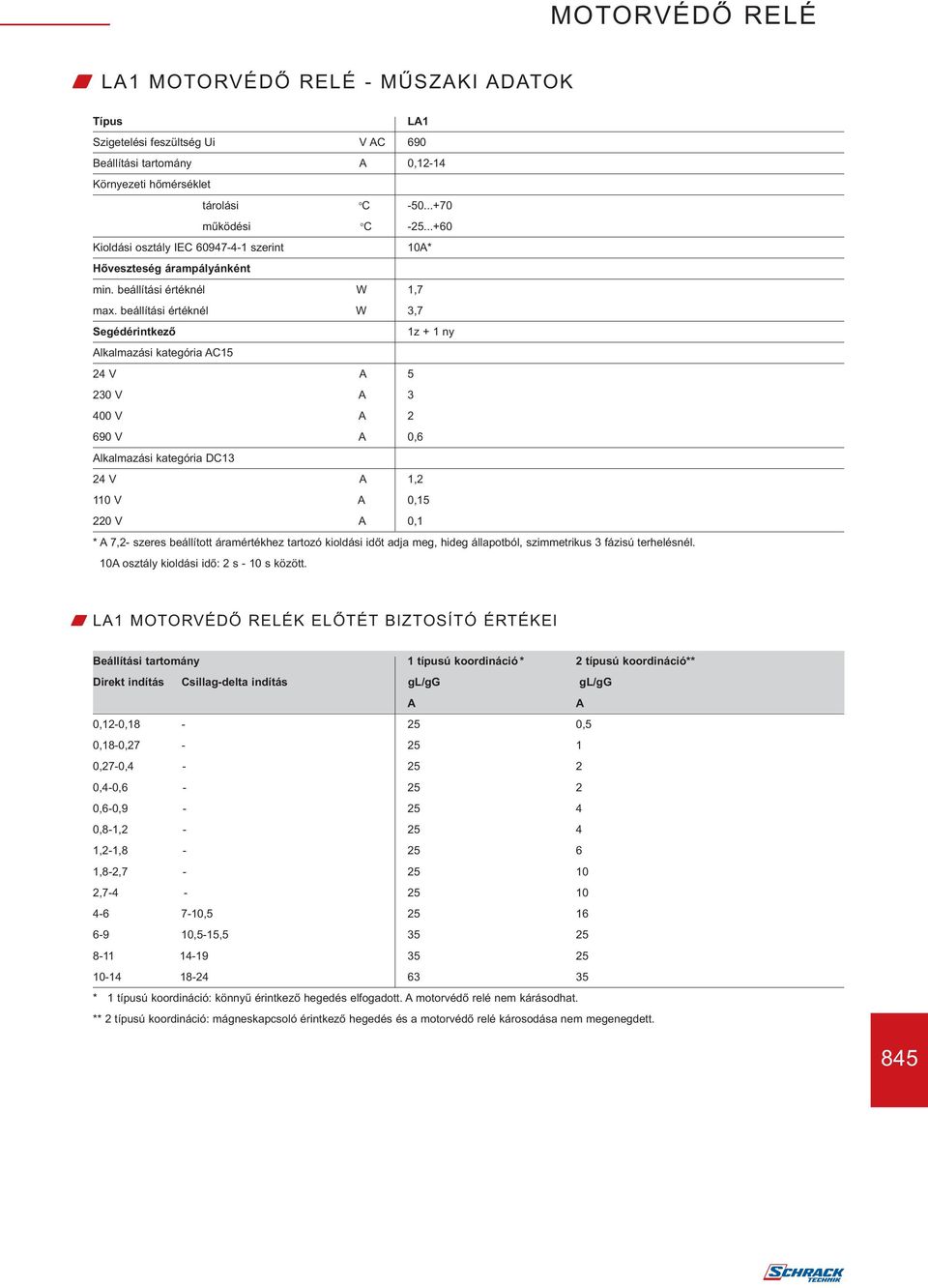

4 W LA1 MOTORVÉDŐ RELÉ - MŰSZAKI ADATOK Típus LA1 Szigetelési feszültség Ui V AC 690 Beállítási tartomány A 0,12-14 Környezeti hőmérséklet tárolási o C működési o C Kioldási osztály IEC szerint 10A* Hőveszteség árampályánként min. beállítási értéknél W 1,7 max. beállítási értéknél W 3,7 Segédérintkező 1z + 1 ny Alkalmazási kategória AC15 24 V A V A V A V A 0,6 Alkalmazási kategória DC13 24 V A 1,2 110 V A 0, V A 0,1 * A 7,2- szeres beállított áramértékhez tartozó kioldási időt adja meg, hideg állapotból, szimmetrikus 3 fázisú terhelésnél. 10A osztály kioldási idő: 2 s - 10 s között. W LA1 MOTORVÉDŐ RELÉK ELŐTÉT BIZTOSÍTÓ ÉRTÉKEI Beállítási tartomány 1 típusú koordináció * 2 típusú koordináció** Direkt indítás Csillag-delta indítás gl/gg gl/gg A A 0,12-0, ,5 0,18-0, ,27-0, ,4-0, ,6-0, ,8-1, ,2-1, ,8-2, , , ,5-15, * 1 típusú koordináció: könnyű érintkező hegedés elfogadott. A motorvédő relé nem kárásodhat. ** 2 típusú koordináció: mágneskapcsoló érintkező hegedés és a motorvédő relé károsodása nem megenegdett. 845

5 W LST MOTORVÉDŐ RELÉ - MŰSZAKI ADATOK Típus LSTD LST0 LST2 LST3 Nagyság Szélesség mm Jellemzők Kioldás túlterhelés és fázis kiesés estén Visszaállítás kézi lehetséges automatikus lehetséges Állapot jelzés a készüléken van Teszt gomb van RESET gomb van STOP gomb van Szigetelési feszültség Ui V AC Lökőfeszültségállóság Uimp kv Beállítási tartomány A 0, ,8-25 5, Hálózat típusa DC igen AC igen, 400 Hz-ig Környezeti hőmérséklet tárolási o C működési o C Kioldási osztály IEC szerint Segédérintkező 1z + 1 ny 1z + 1 ny 1z + 1 ny 1z + 1 ny Segédérintkező funkciója 1ny mágneskapcsoló kikapcsolás 1z kioldott jelzés Alkalmazási kategória AC14/AC15, nyitó érintkező 24 V A V A V A V A 0,5 Alkalmazási kategória AC14/AC15, záró érintkező 24 V A V A V A V A 0,5 Alkalmazási kategória DC13, z és ny érintkező 24 V A V A 0, V A 0,11 * A 7,2- szeres beállított áramértékhez tartozó kioldási időt adja meg, hideg állapotból, szimmetrikus 3 fázisú terhelésnél. 10 osztály kioldási idő: 4 s - 10 s között. W LST MOTORVÉDŐ RELÉK ELŐTÉT BIZTOSÍTÓ ÉRTÉKEI 846 Az előtét biztosító értékei a következő táblázatban 50 ka (690 VAC, 50 Hz) független zárlati áramértékre vonatkoznak, 2 típusú koordinációt biztosítva.

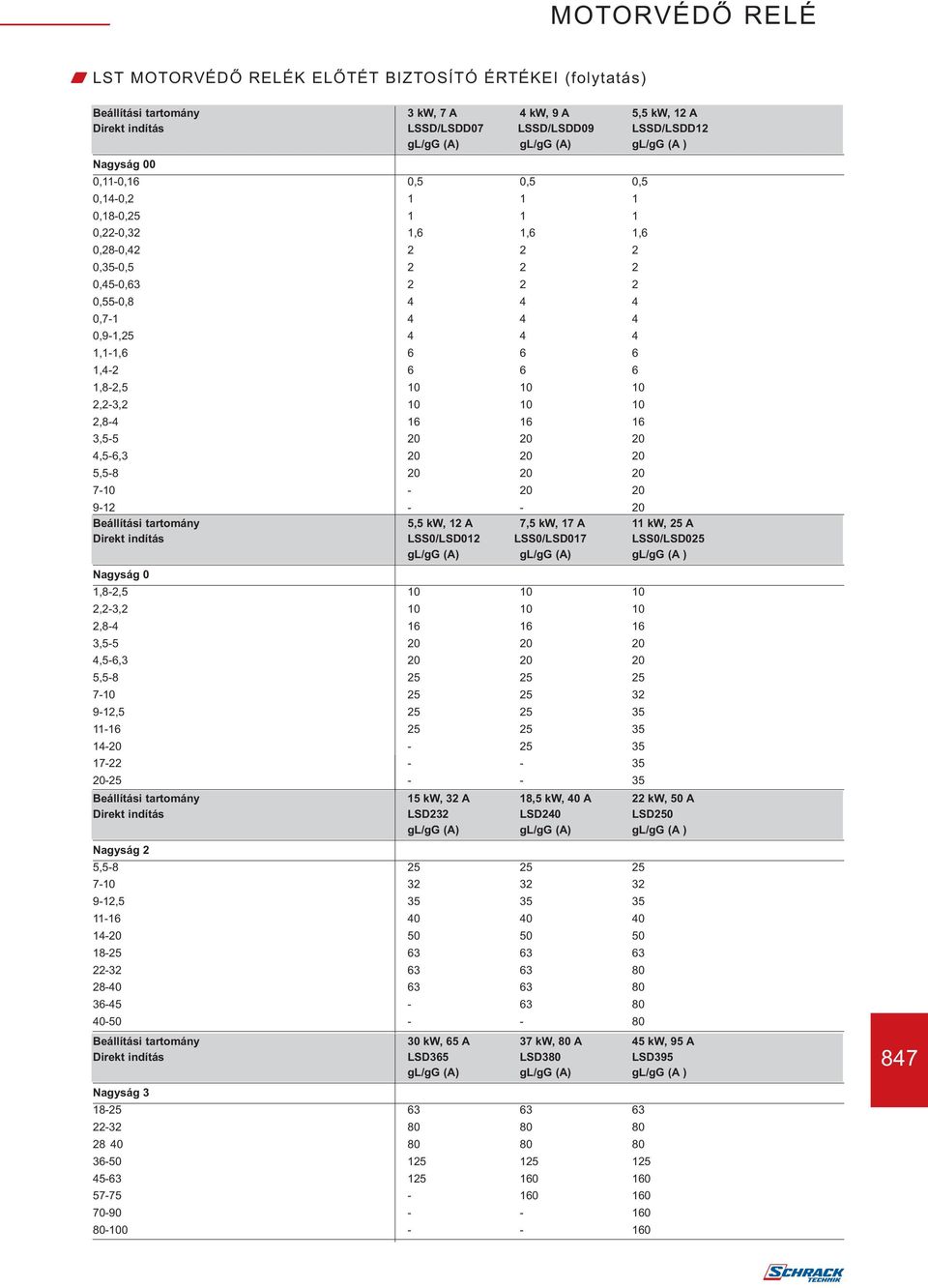

6 W LST MOTORVÉDŐ RELÉK ELŐTÉT BIZTOSÍTÓ ÉRTÉKEI (folytatás) Beállítási tartomány 3 kw, 7 A 4 kw, 9 A 5,5 kw, 12 A Direkt indítás LSSD/LSDD07 LSSD/LSDD09 LSSD/LSDD12 gl/gg (A) gl/gg (A) gl/gg (A ) Nagyság 00 0,11-0,16 0,5 0,5 0,5 0,14-0, ,18-0, ,22-0,32 1,6 1,6 1,6 0,28-0, ,35-0, ,45-0, ,55-0, , ,9-1, ,1-1, , ,8-2, ,2-3, , , ,5-6, , Beállítási tartomány 5,5 kw, 12 A 7,5 kw, 17 A 11 kw, 25 A Direkt indítás LSS0/LSD012 LSS0/LSD017 LSS0/LSD025 gl/gg (A) gl/gg (A) gl/gg (A ) Nagyság 0 1,8-2, ,2-3, , , ,5-6, , , Beállítási tartomány 15 kw, 32 A 18,5 kw, 40 A 22 kw, 50 A Direkt indítás LSD232 LSD240 LSD250 gl/gg (A) gl/gg (A) gl/gg (A ) Nagyság 2 5, , Beállítási tartomány 30 kw, 65 A 37 kw, 80 A 45 kw, 95 A Direkt indítás LSD365 LSD380 LSD395 gl/gg (A) gl/gg (A) gl/gg (A ) 847 Nagyság

7 K W LST MOTORVÉDŐ RELÉK MÉRETEK Oldaltávolság a földelt részektől 6 mm W LSTD NAGYSÁG 00 mechanikus visszaállítóval (külön kérésre) W LST0 NAGYSÁG 0 adapterrel (LSZ0TE01) 1) Mechanikus visszaállító (külön kérésre) 2) Bowdenes visszaállító (külön kérésre) 3) Tartó szerkezet mechanikus visszaállítóhoz (külön kérésre) 4) Nyomógomb mechanikus visszaállítóhoz (külön kérésre) 5) Csatlakozó elem mechanikus visszaállítóhoz (külön kérésre) TS/TH35 sín 1) Mechanikus visszaállító (külön kérésre) TS/TH35 sín W LST2 NAGYSÁG 2 adapterrel (LSZ2TE01) W LST2 NAGYSÁG 3 adapterrel (LSZ3TE01) TS/TH35 sín TS/TH35 vagy TS/TH75 sín 848

8 K W LST MOTORVÉDŐ RELÉK KAPCSOLÁSI RAJZ W LSTD W LST0, LST2, LST3 W LST MOTORVÉDŐ RELÉK KAPOCSKIOSZTÁS W LSTD adapterrel (LSZDTE01) W LST0, LST2, LST3 adapterrel (LSZ0TE01, LSZ2TE01, LSZ3TE01) 1L1 3L2 5L3 1L1 3L2 5L A T1 4T2 6T3 14/22 2T1 4T2 6T3 W DC MOTOROKHOZ W 1 PÓLUSÚ BEKÖTÉS (+) W 2 PÓLUSÚ BEKÖTÉS (+,-) 849

Motorvédő relé 1,8...2,5 A / 0,75 kw LST Motorvédő relé 2,2...3,2 A / 1,1 kw LST00320

Motorvédő relé 1,8...2,5 A / 0,75 kw LST Motorvédő relé 2,2...3,2 A / 1,1 kw LST00320 W LST MOTORVÉDŐ RELÉ NAGYSÁG 0 LST0... Jellemző tulajdonságok: - Túlterhelés és fáziskiesés védelem - 1 záró + 1 nyitó segédérintkező - Kézi és automatikus visszaállítás - Állásjelzés - Teszt funkció és
