1 Motorvédő kapcsoló Z-MS Megbízható védelem termikus túlterhelés és zárlat esetén. Alkalmas kiselosztókba történő beépítéshez. Érinkezőállás-kijelző piros - zöld. Fő alkalmazási terület: max. 15 kw (380/400 V) teljesítményű háromfázisú motorok, ill. max. 40 A-es hasonló fogyasztók kapcsolása és védelme. Használható IEC/EN szerinti szakaszoló jellegű főkapcsolóként. Minden motorvédő-kapcsoló termikus túlterhelés- és mágneses zárlati kioldóval rendelkezik. Kapcsait és tartozékait tekintve kompatibilis a CLS6, Z-A40, PFIM-mel stb. Kapcsolási rajz 2-pólusú 3-pólusú Általános Beköthető keresztmetszetek 1-25 mm 2 A sorolósín keresztmetszete 0,8-2 mm Mechanikai élettartam helyzetváltás Lökésállóság (20 ms lökéstartam) 20 g Környezeti hőmérséklet nyitott C tokozott C Klímaállóság - nedves meleg, állandóan IEC szerint - nedves meleg, ciklikusan IEC szerint Tömeg kb. 244/366 g Védettség IP20 Főáramkörök Névleges szigetelési feszültség U i 440 V Névleges lökőfeszültség-állóság U imp 4 kv Névleges zárlati kapcsolási képesség I q 10 ka Termikus áram I thmax = I emax 40 A Elektromos élettartam AC3 és I e esetén 6000 helyzetváltás Motorkapcsolási képesség AC3 400 (415) V Veszteségi teljesítmény kapcsolási szakaszonként 2,3 W (1,6-10 A); 3,3 W (16 A); 4,5 W (25-40 A) Segédérintkező Z-AHK/Z-NHK Névleges szigetelési feszültség U i 440 V Termikus áram I th 8 A Névleges üzemi áram I e 250 V 6 A AC 13 esetén 440 V 2 A Előtétbiztosító zárlatvédelemre - max. 4 A (gl, gg) CLS6-4/B-HS Beköthető keresztmetszetek (1 vagy 2 vezető) 0, ,5 mm 2 Nedvességálló tokozat 4 osztás egység IP54, Z-MFG A beépített készülékek megengedett veszteségi teljesítménye 17 W (pl. Z-MS-40/3+Z-USA/230) Bekötés 1 fázis. / 2-pólusú 1 fázis. / 3-pólusú 3 fázis. / 3-pólusú Ue = 400 V~ Ie = A Iq = A A mágneses kioldó jellemző megszólalási árama a beállítási tartomány végértékére vonatkoztatva 174

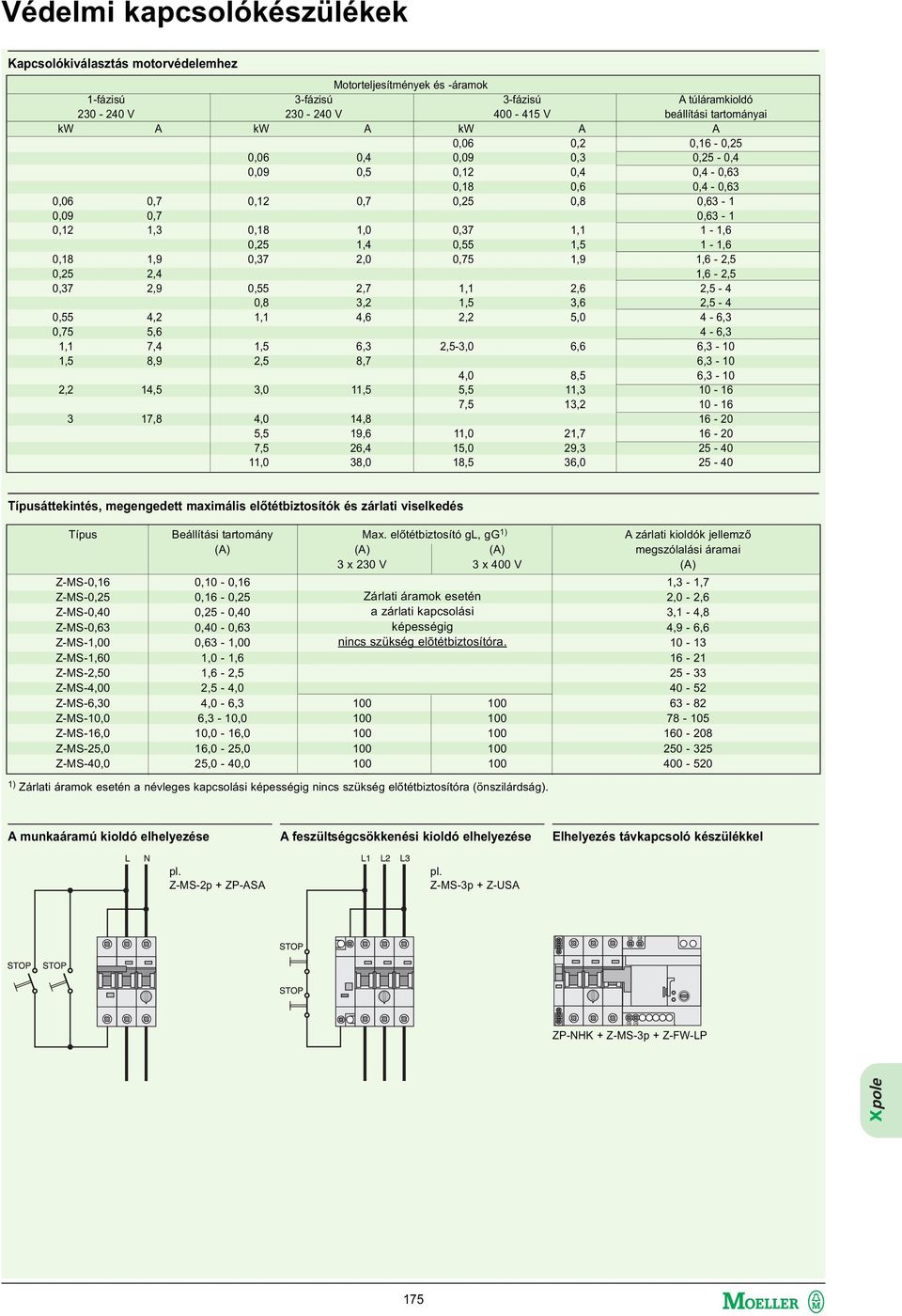

2 Kapcsolókiválasztás motorvédelemhez Motorteljesítmények és -áramok 1-fázisú 3-fázisú 3-fázisú A túláramkioldó V V V beállítási tartományai kw A kw A kw A A 0,06 0,2 0,16-0,25 0,06 0,4 0,09 0,3 0,25-0,4 0,09 0,5 0,12 0,4 0,4-0,63 0,18 0,6 0,4-0,63 0,06 0,7 0,12 0,7 0,25 0,8 0,63-1 0,09 0,7 0,63-1 0,12 1,3 0,18 1,0 0,37 1,1 1-1,6 0,25 1,4 0,55 1,5 1-1,6 0,18 1,9 0,37 2,0 0,75 1,9 1,6-2,5 0,25 2,4 1,6-2,5 0,37 2,9 0,55 2,7 1,1 2,6 2,5-4 0,8 3,2 1,5 3,6 2,5-4 0,55 4,2 1,1 4,6 2,2 5,0 4-6,3 0,75 5,6 4-6,3 1,1 7,4 1,5 6,3 2,5-3,0 6,6 6,3-10 1,5 8,9 2,5 8,7 6,3-10 4,0 8,5 6,3-10 2,2 14,5 3,0 11,5 5,5 11, ,5 13, ,8 4,0 14, ,5 19,6 11,0 21, ,5 26,4 15,0 29, ,0 38,0 18,5 36, Típusáttekintés, megengedett maximális előtétbiztosítók és zárlati viselkedés Típus Beállítási tartomány Max. előtétbiztosító gl, gg 1) A zárlati kioldók jellemző (A) (A) (A) megszólalási áramai 3 x 230 V 3 x 400 V (A) Z-MS-0,16 0,10-0,16 1,3-1,7 Z-MS-0,25 0,16-0,25 Zárlati áramok esetén 2,0-2,6 Z-MS-0,40 0,25-0,40 a zárlati kapcsolási 3,1-4,8 Z-MS-0,63 0,40-0,63 képességig 4,9-6,6 Z-MS-1,00 0,63-1,00 nincs szükség elõtétbiztosítóra Z-MS-1,60 1,0-1, Z-MS-2,50 1,6-2, Z-MS-4,00 2,5-4, Z-MS-6,30 4,0-6, Z-MS-10,0 6,3-10, Z-MS-16,0 10,0-16, Z-MS-25,0 16,0-25, Z-MS-40,0 25,0-40, ) Zárlati áramok esetén a névleges kapcsolási képességig nincs szükség előtétbiztosítóra (önszilárdság). A munkaáramú kioldó elhelyezése A feszültségcsökkenési kioldó elhelyezése Elhelyezés távkapcsoló készülékkel pl. Z-MS-2p + ZP-ASA pl. Z-MS-3p + Z-USA ZP-NHK + Z-MS-3p + Z-FW-LP 175

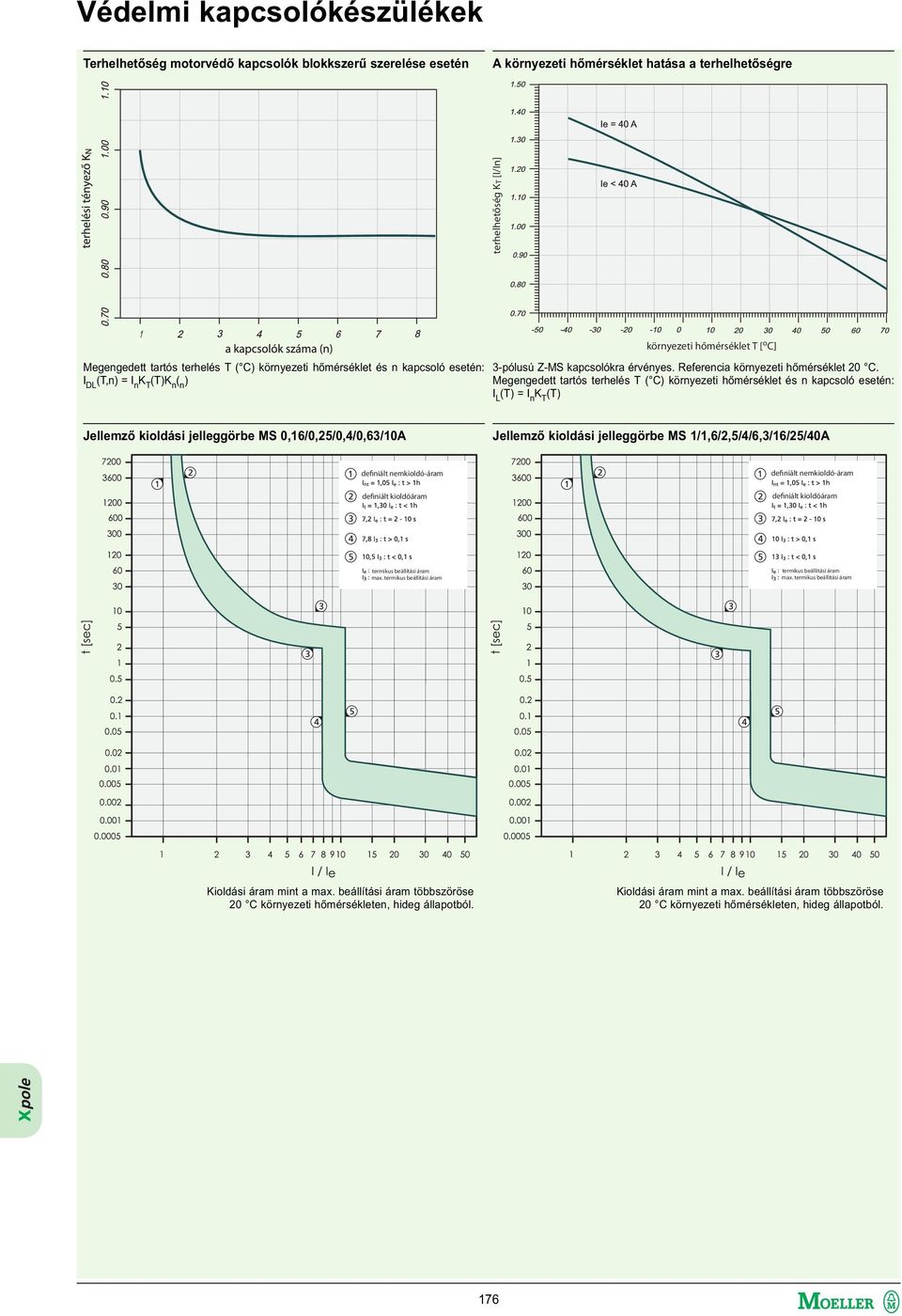

3 Terhelhetőség motorvédő kapcsolók blokkszerű szerelése esetén A környezeti hőmérséklet hatása a terhelhetőségre terhelhetőség KT [I/In] Megengedett tartós terhelés T ( C) környezeti hőmérséklet és n kapcsoló esetén: I DL (T,n) = I n K T (T)K n ( n ) környezeti hőmérséklet T [ o C] 3-pólusú Z-MS kapcsolókra érvényes. Referencia környezeti hőmérséklet 20 C. Megengedett tartós terhelés T ( C) környezeti hőmérséklet és n kapcsoló esetén: I L (T) = I n K T (T) Jellemző kioldási jelleggörbe MS 0,16/0,25/0,4/0,63/10A Jellemző kioldási jelleggörbe MS 1/1,6/2,5/4/6,3/16/25/40A termikus beállítási áram max. termikus beállítási áram termikus beállítási áram max. termikus beállítási áram Kioldási áram mint a max. beállítási áram többszöröse 20 C környezeti hőmérsékleten, hideg állapotból. Kioldási áram mint a max. beállítási áram többszöröse 20 C környezeti hőmérsékleten, hideg állapotból. 176

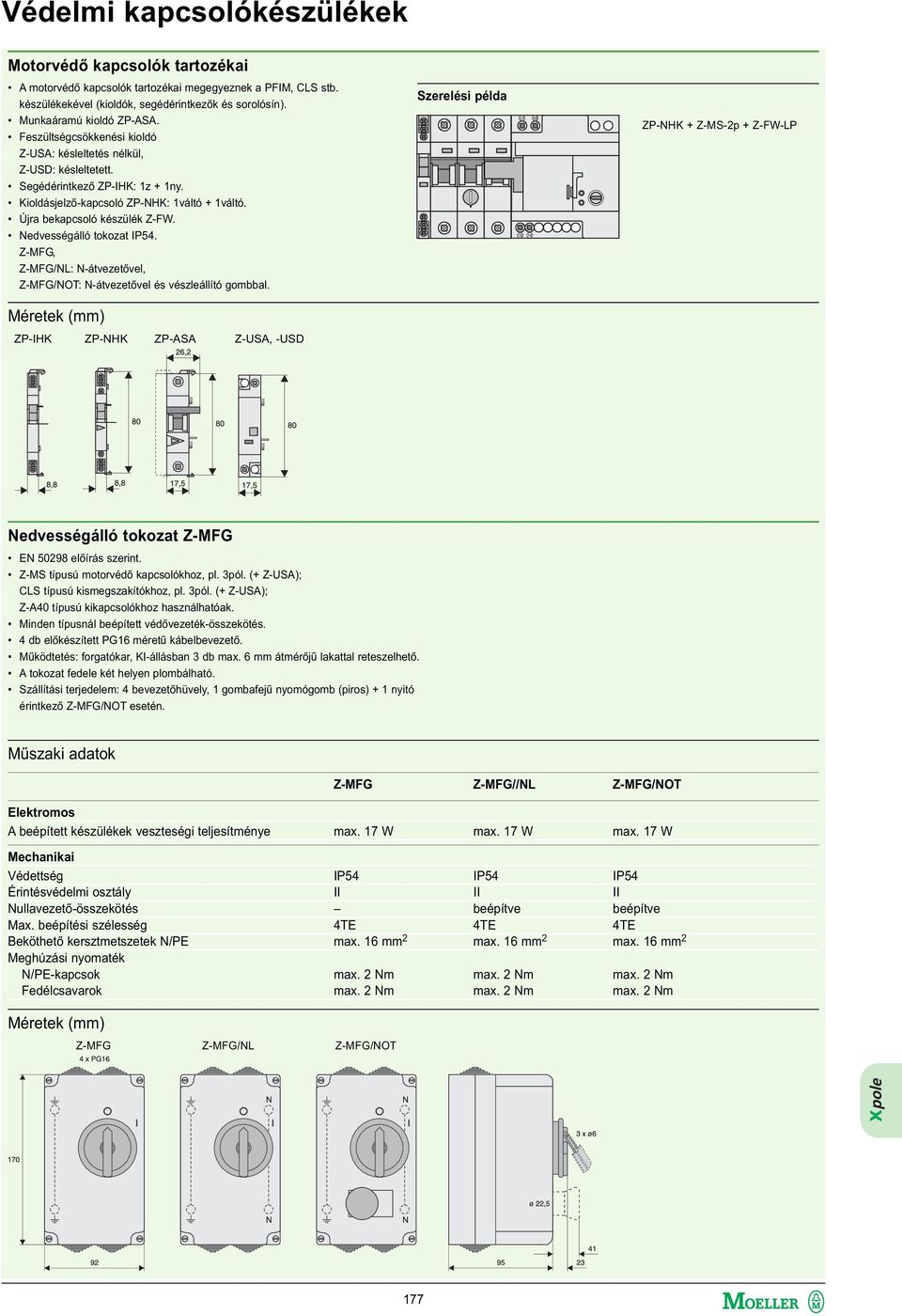

4 Motorvédő kapcsolók tartozékai A motorvédő kapcsolók tartozékai megegyeznek a PFIM, CLS stb. készülékekével (kioldók, segédérintkezők és sorolósín). Munkaáramú kioldó ZP-ASA. Feszültségcsökkenési kioldó Z-USA: késleltetés nélkül, Z-USD: késleltetett. Segédérintkező ZP-IHK: 1z + 1ny. Kioldásjelző-kapcsoló ZP-NHK: 1váltó + 1váltó. Újra bekapcsoló készülék Z-FW. Nedvességálló tokozat IP54. Z-MFG, Z-MFG/NL: N-átvezetővel, Z-MFG/NOT: N-átvezetővel és vészleállító gombbal. ZP-IHK ZP-NHK ZP-ASA Z-USA, -USD Szerelési példa ZP-NHK + Z-MS-2p + Z-FW-LP Nedvességálló tokozat Z-MFG EN előírás szerint. Z-MS típusú motorvédő kapcsolókhoz, pl. 3pól. (+ Z-USA); CLS típusú kismegszakítókhoz, pl. 3pól. (+ Z-USA); Z-A40 típusú kikapcsolókhoz használhatóak. Minden típusnál beépített védővezeték-összekötés. 4 db előkészített PG16 méretű kábelbevezető. Működtetés: forgatókar, KI-állásban 3 db max. 6 mm átmérőjű lakattal reteszelhető. A tokozat fedele két helyen plombálható. Szállítási terjedelem: 4 bevezetőhüvely, 1 gombafejű nyomógomb (piros) + 1 nyitó érintkező Z-MFG/NOT esetén. Z-MFG Z-MFG//NL Z-MFG/NOT Elektromos A beépített készülékek veszteségi teljesítménye max. 17 W max. 17 W max. 17 W Mechanikai Védettség IP54 IP54 IP54 Érintésvédelmi osztály II II II Nullavezető-összekötés beépítve beépítve Max. beépítési szélesség 4TE 4TE 4TE Beköthető kersztmetszetek N/PE max. 16 mm 2 max. 16 mm 2 max. 16 mm 2 Meghúzási nyomaték N/PE-kapcsok max. 2 Nm max. 2 Nm max. 2 Nm Fedélcsavarok max. 2 Nm max. 2 Nm max. 2 Nm Z-MFG Z-MFG/NL Z-MFG/NOT 177

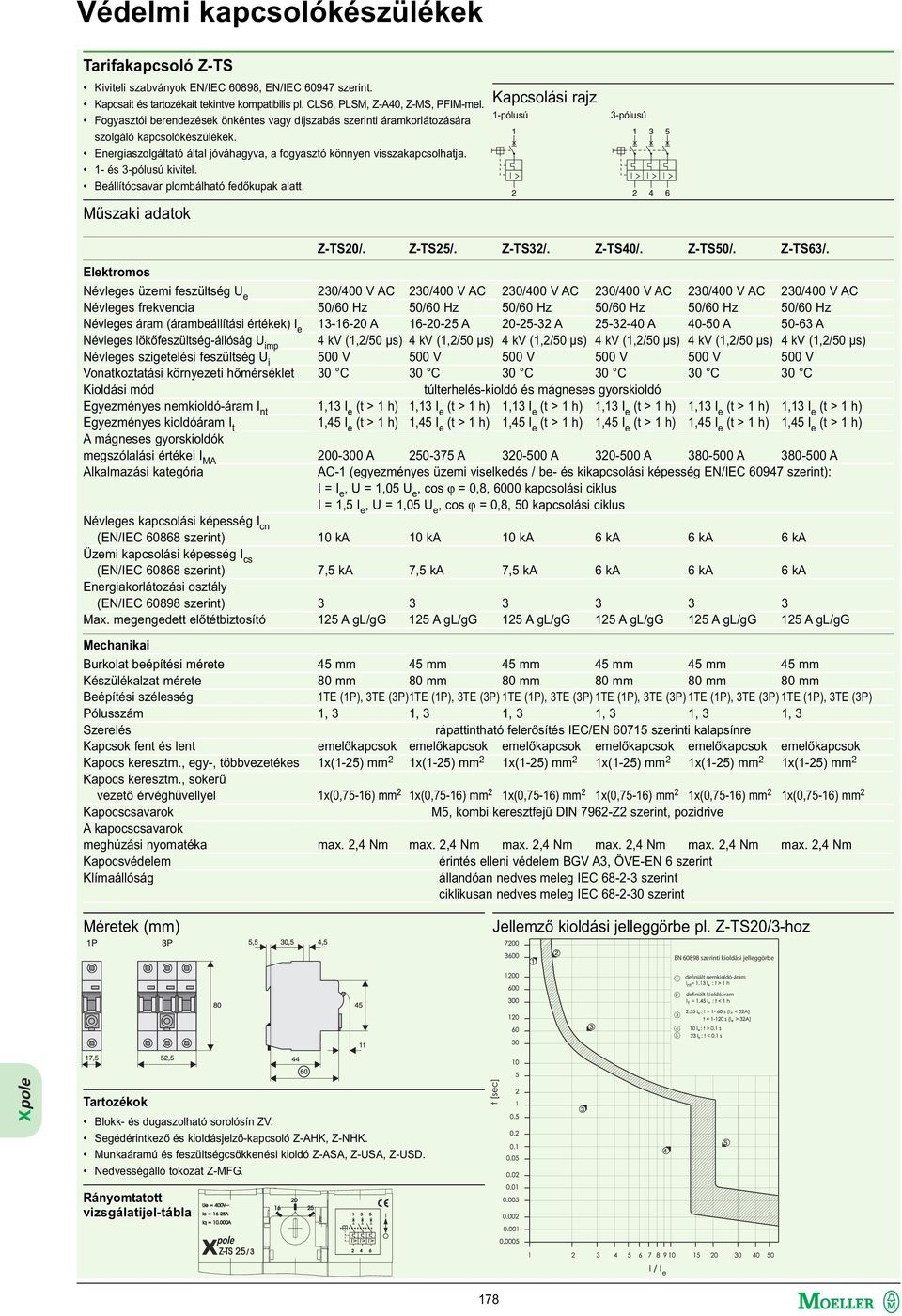

5 Tarifakapcsoló Z-TS Kiviteli szabványok EN/IEC 60898, EN/IEC szerint. Kapcsait és tartozékait tekintve kompatibilis pl. CLS6, PLSM, Z-A40, Z-MS, PFIM-mel. Fogyasztói berendezések önkéntes vagy díjszabás szerinti áramkorlátozására szolgáló kapcsolókészülékek. Energiaszolgáltató által jóváhagyva, a fogyasztó könnyen visszakapcsolhatja. 1- és 3-pólusú kivitel. Beállítócsavar plombálható fedőkupak alatt. Kapcsolási rajz 1-pólusú 3-pólusú Z-TS20/. Z-TS25/. Z-TS32/. Z-TS40/. Z-TS50/. Z-TS63/. Elektromos Névleges üzemi feszültség U e 230/400 V AC 230/400 V AC 230/400 V AC 230/400 V AC 230/400 V AC 230/400 V AC Névleges frekvencia 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Névleges áram (árambeállítási értékek) I e A A A A A A Névleges lökőfeszültség-állóság U imp 4 kv (1,2/50 µs) 4 kv (1,2/50 µs) 4 kv (1,2/50 µs) 4 kv (1,2/50 µs) 4 kv (1,2/50 µs) 4 kv (1,2/50 µs) Névleges szigetelési feszültség U i 500 V 500 V 500 V 500 V 500 V 500 V Vonatkoztatási környezeti hőmérséklet 30 C 30 C 30 C 30 C 30 C 30 C Kioldási mód túlterhelés-kioldó és mágneses gyorskioldó Egyezményes nemkioldó-áram I nt 1,13 I e (t > 1 h) 1,13 I e (t > 1 h) 1,13 I e (t > 1 h) 1,13 I e (t > 1 h) 1,13 I e (t > 1 h) 1,13 I e (t > 1 h) Egyezményes kioldóáram I t 1,45 I e (t > 1 h) 1,45 I e (t > 1 h) 1,45 I e (t > 1 h) 1,45 I e (t > 1 h) 1,45 I e (t > 1 h) 1,45 I e (t > 1 h) A mágneses gyorskioldók megszólalási értékei I MA A A A A A A Alkalmazási kategória AC-1 (egyezményes üzemi viselkedés / be- és kikapcsolási képesség EN/IEC szerint): I = I e, U = 1,05 U e, cos ϕ = 0,8, 6000 kapcsolási ciklus I = 1,5 I e, U = 1,05 U e, cos ϕ = 0,8, 50 kapcsolási ciklus Névleges kapcsolási képesség I cn (EN/IEC szerint) 10 ka 10 ka 10 ka 6 ka 6 ka 6 ka Üzemi kapcsolási képesség I cs (EN/IEC szerint) 7,5 ka 7,5 ka 7,5 ka 6 ka 6 ka 6 ka Energiakorlátozási osztály (EN/IEC szerint) Max. megengedett előtétbiztosító 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg Mechanikai Burkolat beépítési mérete 45 mm 45 mm 45 mm 45 mm 45 mm 45 mm Készülékalzat mérete 80 mm 80 mm 80 mm 80 mm 80 mm 80 mm Beépítési szélesség 1TE (1P), 3TE (3P)1TE (1P), 3TE (3P) 1TE (1P), 3TE (3P) 1TE (1P), 3TE (3P) 1TE (1P), 3TE (3P) 1TE (1P), 3TE (3P) Pólusszám 1, 3 1, 3 1, 3 1, 3 1, 3 1, 3 Szerelés rápattintható felerősítés IEC/EN szerinti kalapsínre Kapcsok fent és lent emelőkapcsok emelőkapcsok emelőkapcsok emelőkapcsok emelőkapcsok emelőkapcsok Kapocs keresztm., egy-, többvezetékes 1x(1-25) mm 2 1x(1-25) mm 2 1x(1-25) mm 2 1x(1-25) mm 2 1x(1-25) mm 2 1x(1-25) mm 2 Kapocs keresztm., sokerű vezető érvéghüvellyel 1x(0,75-16) mm 2 1x(0,75-16) mm 2 1x(0,75-16) mm 2 1x(0,75-16) mm 2 1x(0,75-16) mm 2 1x(0,75-16) mm 2 Kapocscsavarok M5, kombi keresztfejű DIN 7962-Z2 szerint, pozidrive A kapocscsavarok meghúzási nyomatéka max. 2,4 Nm max. 2,4 Nm max. 2,4 Nm max. 2,4 Nm max. 2,4 Nm max. 2,4 Nm Kapocsvédelem érintés elleni védelem BGV A3, ÖVE-EN 6 szerint Klímaállóság állandóan nedves meleg IEC szerint ciklikusan nedves meleg IEC szerint Jellemző kioldási jelleggörbe pl. Z-TS20/3-hoz EN szerinti kioldási jelleggörbe Tartozékok Blokk- és dugaszolható sorolósín ZV. Segédérintkező és kioldásjelző-kapcsoló Z-AHK, Z-NHK. Munkaáramú és feszültségcsökkenési kioldó Z-ASA, Z-USA, Z-USD. Nedvességálló tokozat Z-MFG. Rányomtatott vizsgálatijel-tábla 178
