1 ÜZLETKÖTŐI ÉRTEKEZLET DUNAKESZI

2 ÉS MOTORVÉDŐ KAPCSOLÓK

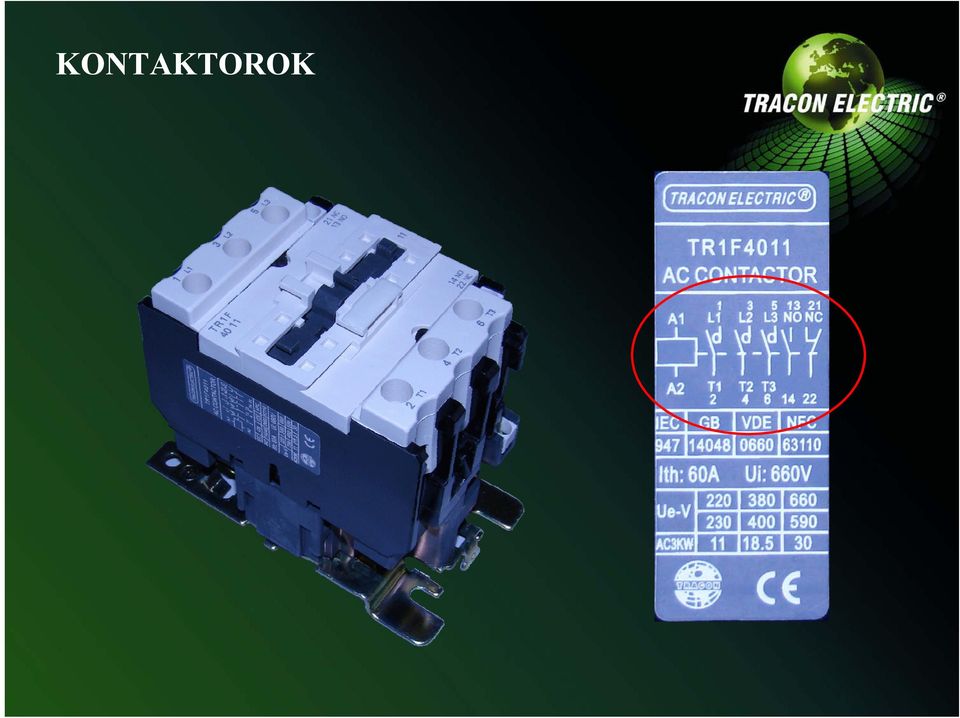

3 KONTAKTOROK

4

5

6

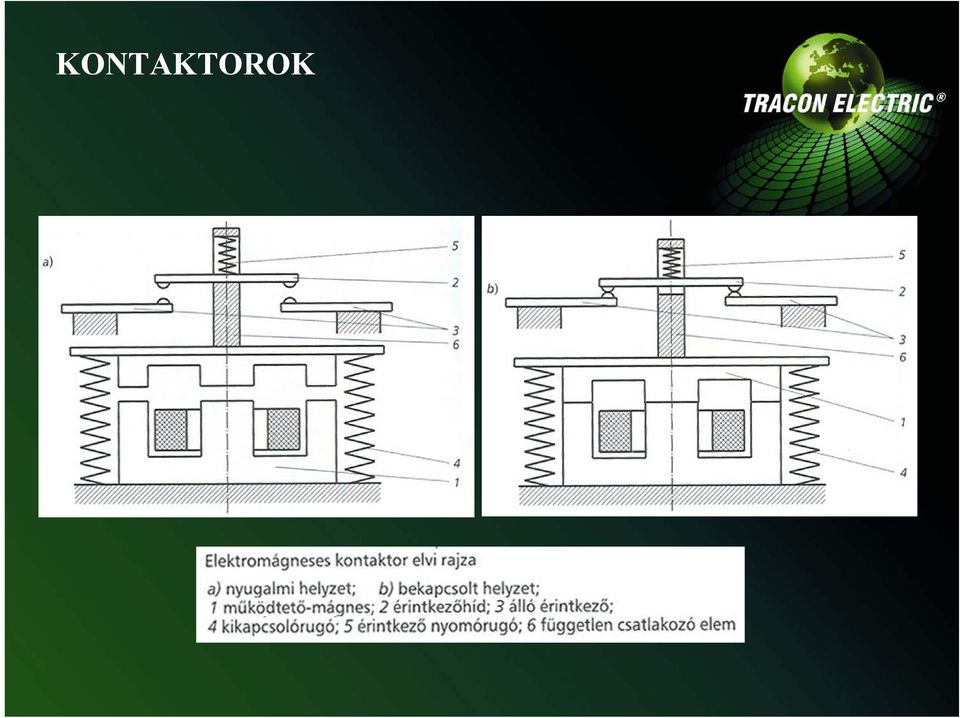

7

8

9

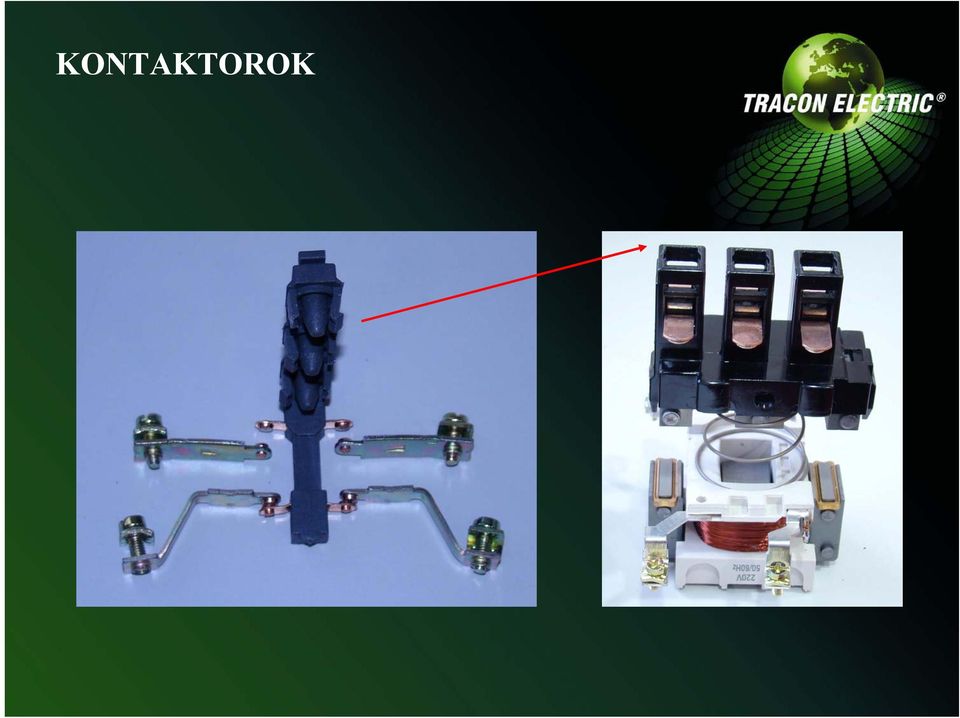

10

11

12 Kontaktor definíció: Olyan gyakori működésre alkalmas elektromágneses elven működtetett mechanikus kapcsolókészülék, melynek csak egyetlen nyugalmi helyzete van és üzemszerű áramköri viszonyok között alkalmas áramok bekapcsolására, vezetésére és megszakítására. (Zárlati áramok megszakítására nem alkalmas)

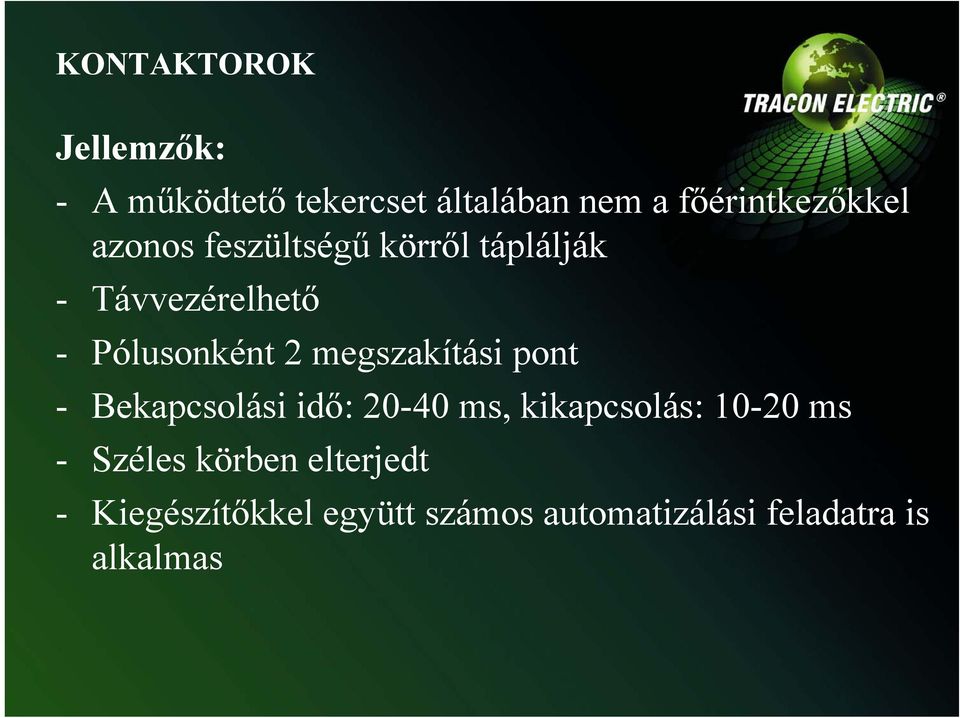

13 Jellemzők: - A működtető tekercset általában nem a főérintkezőkkel azonos feszültségű körről táplálják - Távvezérelhető - Pólusonként 2 megszakítási pont - Bekapcsolási idő: ms, kikapcsolás: ms - Széles körben elterjedt - Kiegészítőkkel együtt számos automatizálási feladatra is alkalmas

14 Alkalmazás: - Nagyobb teljesítményű fogyasztók kapcsolására (motorok, megmunkáló gépek, fűtőtestek, stb) - Névleges áram: A - Névleges szigetelési fesz: V - Kapcsolható teljesítmény: kw

15 Szabvány hivatkozások - IEC : nemzetközi - GB 14048: angol - VDE 0660: német - NFC 63110: francia

16 Ith - termikus határáram: az az áramérték, melyet a készülék tartósan vezetni képes az áramvezető részek káros túlmelegedése nélkül Ui - szigetelési feszültség: az a próbafeszültség, mellyel a készülék szigetelése vizsgálva van

17 Ue Névleges üzemi feszültség: az a feszültségérték, mely a névleges üzemi árammal együtt meghatározza a készülék alkalmazását Alkalmazási kategória

18 Alkalmazási kategória: - A különböző terheléstípusok besorolása fő- és segéd áramkörre vonatkozólag, felosztva váltakozó áramú és egyenáramú üzem szempontjából - Függ az áramnemtől és a terhelés jellegétől Terhelés lehet: ohmos, motorikus, világítótest, háztartási gép, stb,. - Be- és kikapcsolási korlátozások: pl: a névleges feszültség és áram hányszorosa léphet fel, mekkora teljesítménytényező lehet, stb.

19 Alkalmazási kategória AC-1 AC-2 AC-3 AC-4 AC-5a AC-5b AC-6a AC-6b AC-7a AC-7b AC-8a AC-8b DC-1 DC-3 DC-5 DC-6 Nem induktív, vagy csekély mértékben induktív terhelések, ellenállás fűtésű kemencék Csúszógyűrűs aszinkron motorok indítása, kikapcsolása Kalickás aszinkron motorok indítása, motorok kikapcsolása forgás közben, alkalmankénti léptetése és forgásirány váltása Kalickás motorok indítása, ellenáramú fékezése, léptetése Villamos kisülő lámpavezérlések kapcsolása Izzólámpák kapcsolása Transzformátorok kapcsolása Kondenzátortelepek kapcsolása Csekély mértékben induktív terhelések háztartási készülékeknél és hasonló alkalmazásokban Motoros terhelések háztartási alkalmazások számára Hermetikus hűtőkompresszorok motorvezérlése, a túlterhelési kioldók kézi visszaállításával Hermetikus hűtőkompresszorok motorvezérlése, a túlterhelési kioldók önműködő visszaállításával Nem induktív, vagy csekély mértékben induktív terhelések, ellenállásfűtésű kemencék Sönt motorok indítása, ellenáramú fékezése, léptetése, Egyenáramú motorok dinamikus fékezése Soros motorok indítása, ellenáramú fékezése, léptetése, Egyenáramú motorok dinamikus fékezése Izzólámpák kapcsolása Jellemző alkalmazások

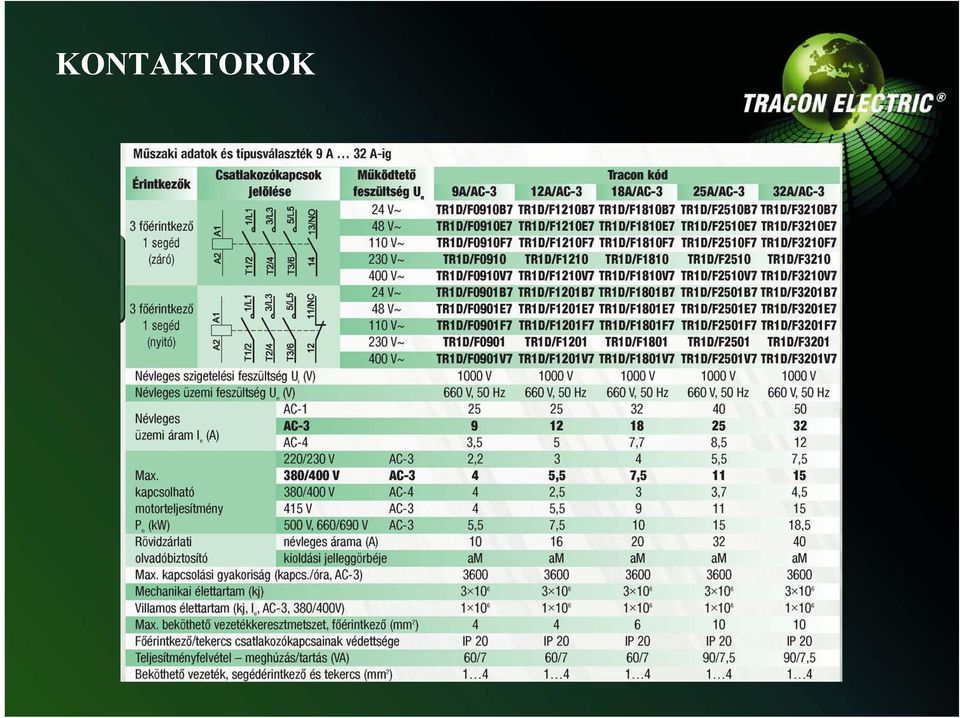

20

21 Névleges üzemmódok: - Nyolcórás üzem - Folytonos üzem - Szakaszosan ismétlődő vagy szakaszos üzem - Időszakos üzem - Ismétlődő üzem Különböző hőegyensúlyi viszonyok!

22 Kiválasztás! 1. Besorolás megfelelő alkalmazási kategóriába 2. A megengedett óránkénti kapcsolások meghatározása (üzemi diagramból) 3. Szükséges tartósság meghatározása 4. A kontaktor kiválasztása a tartósság függvényében AC1 alkalmazási kategóriánál a fogyasztó áramát, míg AC2, AC3, AC4 esetén a motor teljesítményét kell ismernünk 5. Tényleges tartósság meghatározása (ellenőrzés)

23 Termikus túláramvédelmi relé (hőrelé) - Ikerfémes kioldóval ellátott motorvédelmi eszköz (hőmás relé) - Az ikerfém mindhárom fázisba beépített - a kioldó árama állítható - további segédérintkezők -a főáramútban nincs megszakítási pont - minél nagyobb a motor árama, annál gyorsabban old ki - a motor indítási áramát elviselik

24 Termikus túláramvédelmi relé (hőrelé) Kioldó áram beállítása Visszaállás mód választó (auto/kézi) Segédérintkezők STOP gomb

25 Egyéb kiegészítők: - Oldalsó segédérintkezők (TR8-DN..) - Homlokoldali segédérintkezők (TR5-KN.., TR6-DN..) - Időzítő egységek (TR7DT..) - Mechanikus reteszelők (TR9-D..) - Adapter hőrelékhez (TR2AD..)

26

27 MOTORVÉDŐ KAPCSOLÓK

28 MOTORVÉDŐ KAPCSOLÓK Definíció: Olyan mechanikus kapcsolókészülék, mely 3 pólusú érintkezőrendszerből, kéziműködtetésű mechanizmusból, termikus és mágneses működésű kioldószerkezetből és csatlakozókapcsokból áll. Háromfázisú terhelések, elsősorban motorok gyakori be- és kikapcsolására, valamint túlterhelés elleni védelmére szolgál

29 MOTORVÉDŐ KAPCSOLÓK A készülékek mágneses (zárlati) kioldója a felhasználók által nem állítható, gyárilag beállítva általában a névleges áramtartomány felső értékének szörös értékénél lépnek működésbe. A készülékeket korlátozott zárlati megszakítóképességük miatt előtétbiztosítókkal együtt kell alkalmazni. Az alkalmazási kategória: AC3

30 MOTORVÉDŐ KAPCSOLÓK Kiegészítők - Segédérintkezők (homlokoldali, oldalsó) - Kioldásjelzők (zárlati, túlterhelési) - Kioldók (feszültségcsökkenési, munkaáramú) - Tokozatok

31 MOTORVÉDŐ KAPCSOLÓK

32 Kérdések Mivel lehet helyettesíteni a motorvédő kapcsolót? - Kapcsoló (nyomógomb) pár érintkező + - termikus védelem = NYG. = TR1D/F... = TR2HD/F TEMS Hogyan tudom a kontaktor élettartamát meghosszabbítani? -Túlméretezés (gazdaságossági kérdés) - helyes kiválasztás (alkalmazási kat.) - érintkezők számának növelése (párhuzamosítás)

33 Köszönöm a figyelmet!
