Relék H/2. TSSR típusú szilárdtest relék. A szilárdtest relék működési jellemzői: A szilárdtest relék hűtéséről

Átírás

1 TSSR típusú szilárdtest relék A szilárdtest relék az automatizálás modern elektronikus eszközei. A kapcsolási folyamat kontaktusok nélkül valósul meg. Leválasztásra nem alkalmasak. A szilárdtest relék nagy előnye a normál ipari relékkel szemben, hogy mivel semmiféle mozgó elemet nem tartalmaznak, gyorsabban és sűrűbben kapcsolnak, jobban bírják a rázkódást, élettartamuk nagyobb, jelentősen gyorsabbak, nem állítanak elő nagyfrekvenciás zajt, nincs prell (érintkező pergés) jelenség, így nincsen kapcsolási ív (robbanásbiztos). Méretük kisebb a normál ipari reléknél, de a hagyományos relékkel szemben hűtést igényelnek a kapcsolt teljesítmény nagyságától függően. A kiviteli változatoktól függően egyen- vagy váltakozó árammal vezérelve alkalmasak váltakozó áramú terhelések kapcsolására. Ajánlott felhasználás: szabályozott fűtőtesteknél, gyakori kapcsolású motoroknál, gyorsmásolók lámpáinál, közlekedésirányító berendezéseknél, általános ipari automatáknál, PLC kimenetek esetében, stb. A szilárdtest relék működési jellemzői: Vezérlő feszültség U vez : az a feszültség, amit üzemszerűen a bemenetre kapcsolva a relé meghúz. Amennyiben DC feszültségű a bemenet, az adat sima egyenfeszültségre értendő. Bekapcsolási feszültség U be : a bemeneti kapcsokon mérhető azon legkisebb vezérlő feszültség, amikor a kimenő kapcsokat tekintve a relé már "bekapcsolt" állapotba kerül. Kikapcsolási feszültség U ki : a bemeneti kapcsokon mérhető azon legnagyobb vezérlő feszültség, amikor a kimenő kapcsokat tekintve a relé már "kikapcsolt" állapotba jut. Feszültségesés a kimeneti kapcsok között DU: effektív értékben mért feszültség a kimeneti kapcsokon átfolyó legnagyobb terhelő áram esetén a specifikált hűtési feltételek mellett Szivárgó áram I o : azon áram effektív értéke, amely a kimeneti kapcsok közé kötött üzemi feszültség legnagyobb értéke esetén a kapcsok között mérhető a relé "kikapcsolt" (U be = 0) állapotában. Névleges terhelőáram I n : azon legnagyobb áram effektív értéke, amely a kimenő kapcsok között tartósan átfolyhat az adott hűtőtönk és környezeti hőmérséklet mellett. az a váltakozóáramú 1 perces időtartamú próbafeszültség, amelyet a relé szigetelése elvisel a be- és kimeneti kapcsok, illetve a be- kimenet és a relé fémburkolata, illetve hűtőtönkje között. Szigetelési ellenállás: 500 V egyenfeszültségen mért ellenállás a be- és kimenet, illetve a be- kimenet és a relé fémburkolata, illetve hűtőtönkje között. Szigetelési ellenállás: 500 V 2500 V AC; 1 percig 50 MΩ Működési hőmérséklet: -20 C +35 C Kapcsolási mód: nullátmeneti 105 g (1 pólus); 390 g (3 pólus) MSZ EN A szilárdtest relék hűtéséről A relé disszipált teljesítményét a rajta eső feszültségből, és az átfolyó áramból lehet kiszámítani. A katalógus adat szerint a maximális feszültségesés 1,6 V lehet. Így a disszipált teljesítmény: 1 pólus esetén: P v =1,6 I t. Három pólus esetén P v =3 1,6 I t. Például egy 1 pólusú 25 A-es relé maximális vesztesége: 1,6 25=40 W. A hűtőborda adatlapján szerepel a hőmérsékleti ellenállása R T (thermal resistance), azaz hány fokot melegszik 1W hatására. Pl.: 2 C/W. Ez azt jelenti, hogy 40 W teljesítmény hatására a túlmelegedés 2 40=80 C. Ha tudjuk hogy 40 W-ot akarunk eldisszipálni, és a relékre 40 C a megengedett túlmelegedés, akkor olyan hűtőborda kell aminek a R T =T meg / P v. Példánkban R T =40/40=1 C/W. Figyelem: A szilárdtest reléket az élettertam növelése érdekében javasoljuk nem 100%-ig kihasználni. A relé maximális hőmérséklete ne haladja meg a 80 C ot. Amennyiben a környezeti hőmérséklet meghaladja a 40 C -t, akkor a megengedett túlmelegedést csökkenteni kell. H/2

2 Váltakozó feszültséggel vezérelhető, váltakozó áramú terhelések kapcsolására szolgáló (AC-AC), 1-pólusú típusok Tracon Pólus- Névleges Bemeneti Kimeneti Be- Ki- Feszültség- Válasz- Max. szivárgó terhelőfeszültség feszültség kapcsolási kapcsolási áram feszültség feszültség esés idő áram kód szám TSSR-125AA 1 25 A AC V AC V AC >45 V <35 V 1,6 V <20 ms 3 ma TSSR-140AA 1 40 A AC V AC V AC >45 V <35 V 1,6 V <20 ms 5 ma Egyenfeszültséggel vezérelhető, váltakozó áramú terhelések kapcsolására szolgáló (DC-AC), 1-pólusú típusok Tracon Pólus- Névleges Bemeneti Kimeneti Be- Ki- Feszültség- Válasz- Max. szivárgó terhelőfeszültség feszültség kapcsolási kapcsolási áram feszültség feszültség esés idő áram kód szám TSSR-140DA 1 40 A AC 4-32 V DC V AC >2,4 V <1 V 1,6 V <10 ms 5 ma Váltakozó feszültséggel vezérelhető, váltakozó áramú terhelések kapcsolására szolgáló (AC-AC), 3-pólusú típusok Tracon Pólus- Névleges Bemeneti Kimeneti Be- Ki- Feszültség- Válasz- Max. szivárgó terhelőfeszültség feszültség kapcsolási kapcsolási áram feszültség feszültség esés idő áram kód szám TSSR-325AA 3 25 A AC V AC V AC >45 V <35 V 1,6 V <20 ms 12,5 ma TSSR-340AA 3 40 A AC V AC V AC >45 V <35 V 1,6 V <20 ms 12,5 ma Egyenfeszültséggel vezérelhető, váltakozó áramú terhelések kapcsolására szolgáló (DC-AC), 3-pólusú típusok Tracon Pólus- Névleges Bemeneti Kimeneti Be- Ki- Feszültség- Válasz- Max. szivárgó terhelőfeszültség feszültség kapcsolási kapcsolási áram feszültség feszültség esés idő áram kód szám TSSR-340DA 3 40 A AC 4-32 V DC V AC >3,6 V <2,4 V 1,6 V <20 ms 12,5 ma Bekötési példák Méretrajzok L N 1 AC 2 OUTPUT INPUT 4 AC 3 A2 B2 A1 B1 C2 C1 INPUT AC L1 L2 L Uv ~ Uv ~ TSSR-1..AA TSSR-3..AA 1-pólusú kivitelek L N 1 AC 2 OUTPUT INPUT 4 DC 3 - Uv + A2 A1 B2 B1 C2 C1 INPUT DC - Uv + L1 L2 L TSSR-1..DA TSSR-3..DA 3-pólusú kivitelek Nullátmeneti kapcsolás A bemenő jel megjelenése után a relé a hálózati feszültség következő nullátmeneténél kapcsol be. A bemenő jel megszűnése után a kikapcsolás az áram következő nullátmeneténél következik be. Nullátmeneti kapcsolás idődiagrammja LINE INPUT OUTPUT H/3

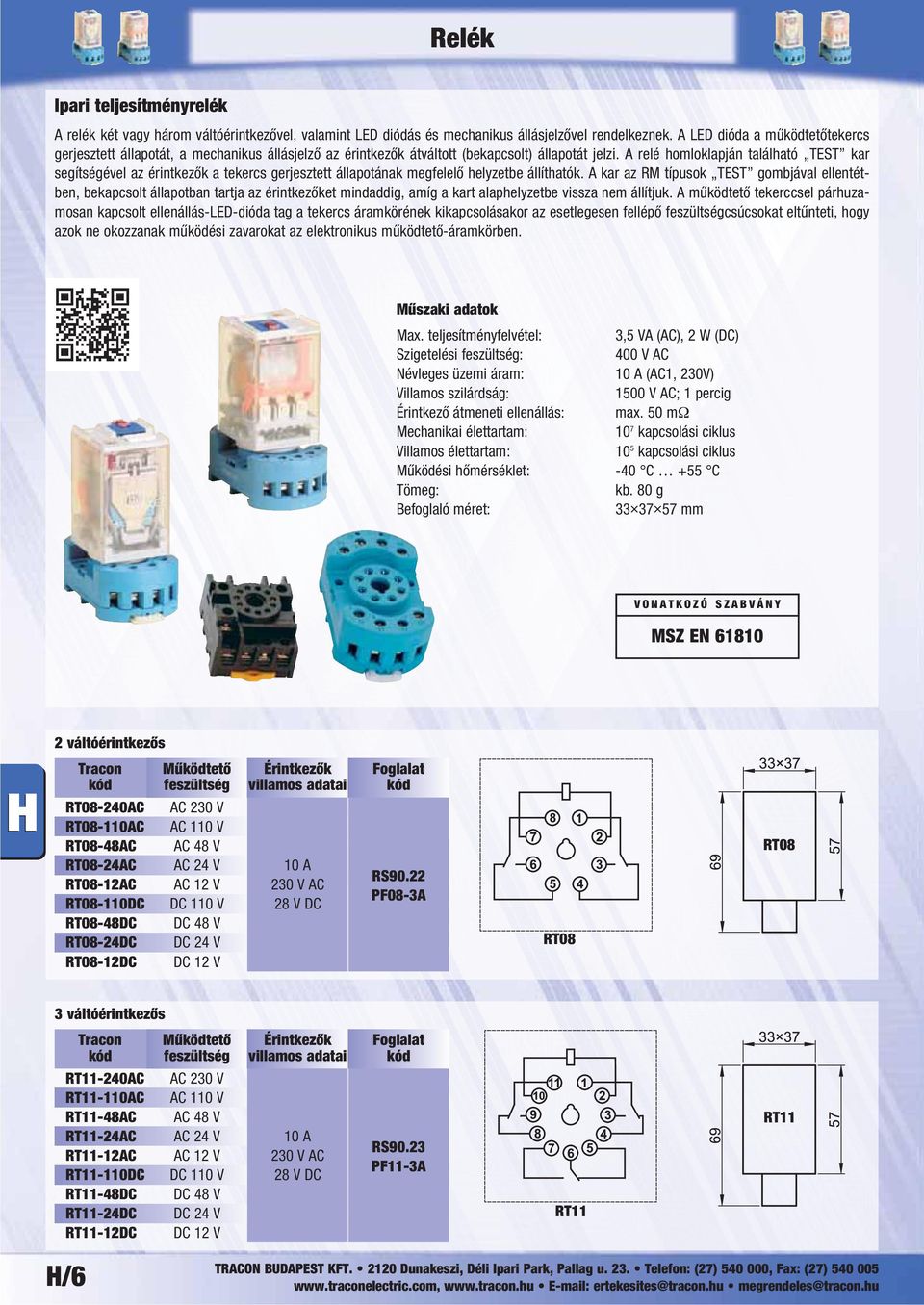

3 Ipari automatizálási relék A reléket a villamos automatizálásban fõként a végrehajtószervek vezérlésére, reteszelésére, a rendszer vagy a folyamat állapotának jelzésére, stb. alkalmazzák. (Pl.: megmunkálógépek, gyártógépsorok működtetésére.) A relék kialakítása, felépítése, mérete, illetve a kapcsolható teljesítmény nagysága szerint megkülönböztetünk miniatűr, ipari és teljesítmény reléket, valamint ezek elõnyös tulajdonságait kombináló miniatűr-teljesítmény és ipari-teljesítmény reléket. Ezek mellett - elsõsorban elektronikus vezérésekbe - az ún. print reléket ajánljuk. Szerelési helyzetük tetszőleges. Ipari relék A relék átlátszó porvédő burával védettek, dugaszolható kivitelűek. 2 vagy 3 váltóérintkezővel rendelkeznek, csatlakozásuk körben elhelyezett 8 vagy 11 lábas dugaszoló-csatlakozóval a megadott reléfoglalatokkal lehetséges. Rendelkeznek TEST gombbal, amelynek segítségével az érintkezők által kapcsolni kívánt áramkörök megfelelő működése ellenőrizhető. Max. teljesítményfelvétel: 2,5 VA (AC), 1,5 W (DC) 400 V AC Névleges üzemi áram: 3 A (AC1, 230V) 1500 V AC; 1 percig 10 7 kapcsolási ciklus kb. 75 g Befoglaló méret: ,5 mm MSZ EN RM08-240AC AC 230 V RM08-110AC AC 110 V RM08-48AC AC 48 V RM08-24AC AC 24 V 3 A PF08-3A RM08-12AC AC 12 V AC 230 V RS90.22 RM08-110DC DC 110 V DC 28 V RM08-48DC DC 48 V RM08-24DC DC 24 V RM08-12DC DC 12 V RM08 RM08 3 váltóérintkezős RM11-220AC AC 230 V RM11-110AC AC 110 V RM11-48AC AC 48 V RM11-24AC AC 24 V 3 A PF11-3A RM11-12AC AC 12 V AC 230 V RS90.23 RM11-110DC DC 110 V DC 28 V RM11-48DC DC 48 V RM11-24DC DC 24 V RM11-12DC DC 12 V RM11 RM11 H/4

4 Miniatűr relék A relék két, három vagy négy váltóérintkezőjűek, csatlakozásuk 8, 11 vagy 14 lábas dugaszoló-csatlakozóval a megadott reléfoglalatokkal lehetséges. Ezek a kivitelek TEST gombbal rendelkeznek, amelynek működtetésével az érintkezők által kapcsolni kívánt áramkörök megfelelő működése ellenőrizhető. Max. teljesítményfelvétel: 1,2 VA (AC), 0,9 W (DC) 250 V AC Névleges üzemi áram: 3 A (AC1, 230V) 1500 V AC; 1 percig 10 7 kapcsolási ciklus kb. 35 g Befoglaló méret: mm MSZ EN RM09-240AC AC 230 V RM09-110AC AC 110 V RM09-48AC AC 48 V RM09-24AC AC 24 V 3 A RM09-12AC AC 12 V AC 230 V RSPYF-08A RM09-110DC DC 110 V DC 28 V RM09-48DC DC 48 V RM09-24DC DC 24 V RM09-12DC DC 12 V 3 váltóérintkezős RM12-240AC AC 230 V RM12-110AC AC 110 V RM12-48AC AC 48 V RM12-24AC AC 24 V 3 A RM12-12AC AC 12 V AC 230 V RSPYF-11A RM12-110DC DC 110 V DC 28 V RM12-48DC DC 48 V RM12-24DC DC 24 V RM12-12DC DC 12 V 4 váltóérintkezős RM14-220AC AC 230 V RM14-110AC AC 110 V RM14-48AC AC 48 V RM14-24AC AC 24 V 3 A PYF14A RM14-12AC AC 12 V AC 230 V RSPMF-14 RM14-110DC DC 110 V DC 28 V RM14-48DC DC 48 V RM14-24DC DC 24 V RM14-12DC DC 12 V H/5

5 Ipari teljesítményrelék A relék két vagy három váltóérintkezővel, valamint LED diódás és mechanikus állásjelzővel rendelkeznek. A LED dióda a működtetőtekercs gerjesztett állapotát, a mechanikus állásjelző az érintkezők átváltott (bekapcsolt) állapotát jelzi. A relé homloklapján található TEST kar segítségével az érintkezők a tekercs gerjesztett állapotának megfelelő helyzetbe állíthatók. A kar az RM típusok TEST gombjával ellentétben, bekapcsolt állapotban tartja az érintkezőket mindaddig, amíg a kart alaphelyzetbe vissza nem állítjuk. A működtető teker ccsel párhuzamosan kapcsolt ellenállás-led-dióda tag a tekercs áramkörének kikap csolásakor az esetlegesen fellépő feszültségcsúcsokat eltűnteti, hogy azok ne okozzanak működési zavarokat az elektronikus működtető-áramkörben. Max. teljesítményfelvétel: 3,5 VA (AC), 2 W (DC) 400 V AC Névleges üzemi áram: 10 A (AC1, 230V) 1500 V AC; 1 percig 10 7 kapcsolási ciklus kb. 80 g Befoglaló méret: mm RT08-240AC AC 230 V RT08-110AC AC 110 V RT08-48AC AC 48 V RT08-24AC AC 24 V 10 A RS90.22 RT08-12AC AC 12 V 230 V AC PF08-3A RT08-110DC DC 110 V 28 V DC RT08-48DC DC 48 V RT08-24DC DC 24 V RT08-12DC DC 12 V RT08 RT08 3 váltóérintkezős RT11-240AC AC 230 V RT11-110AC AC 110 V RT11-48AC AC 48 V RT11-24AC AC 24 V 10 A RS90.23 RT11-12AC AC 12 V 230 V AC PF11-3A RT11-110DC DC 110 V 28 V DC RT11-48DC DC 48 V RT11-24DC DC 24 V RT11-12DC DC 12 V RT11 RT11 H/6

6 Nagyteljesítményű relék Az RJ típusú nagyteljesítményű relék két vagy három váltóérintkezővel vannak szerelve. A nagyméretű érintkezők nagy áramok vezetésére és kapcsolására teszik a készüléket alkalmassá. A három érintkezős változat a csavaros csatlakozókapcsokkal rendelkező RSJQX-38FS rendelési kódú reléaljzatba dugaszolható, vagy 6,3 0,8 mm méretű rátolható-hüvellyel huzalozható. Ekkor az alaplemezbe sajtolt menetek felhasználásával, M4 csavarokkal lehet a relét a szerelőlapon készített kivágásnál rögzíteni (ld. méretrajz). A kétérintkezős változatot csavarokkal lehet a szerelőlaphoz rögzíteni, a huzalozásra 6,3 0,8 mm-es rátolható csatlakozó-hüvelyeket kell használni. Max. teljesítményfelvétel: 4 VA (AC); 2,5 W (DC) 400 V AC Névleges üzemi áram: 30A (AC1, 230V) 2500 V AC; 1 percig 10 6 kapcsolási ciklus kb. 130 g RJ11 RJ08 RSJQX-38FS RJ08-240AC AC 230 V RJ08-110AC AC 110 V RJ08-48AC AC 48 V RJ08-24AC AC 24 V 230VAC 30A RJ08-12AC AC 12 V 28VDC 25A RJ08-110DC DC 110 V - RJ08-48DC DC 48 V RJ08-24DC DC 24 V RJ08-12DC DC 12 V 3 váltóérintkezős RJ11-240AC AC 230 V RJ11-110AC AC 110 V RJ11-48AC AC 48 V RJ11-24AC AC 24 V 120VAC 40A RSJQX- RJ11-12AC AC 12 V 230VAC 30A 38FS RJ11-110DC DC 110 V 28VDC 25A RJ11-48DC DC 48 V RJ11-24DC DC 24 V RJ11-12DC DC 12 V H/7

7 Miniatűr teljesítményrelék Az RL típusú miniatűr teljesítmény relék az érintkezők alkalmazott anyaga és mérete következtében igen kedvező villamos adatokkal rendelkeznek, magas élettartam mellett. A relék csavaros csatlakozókapcsokkal szerelt, 35 7 mm méretű EN szerinti szerelősínre rögzíthető reléfoglalatokba helyezhetők. Max. teljesítményfelvétel: 2,5 VA (AC); 1,5 W (DC) 250 V AC Névleges üzemi áram: 10 A (AC1, 230V) 1000 V AC; 1 percig 10 7 kapcsolási ciklus kb. 50 g Magassági méret: 35 mm RL08-240AC AC 230 V RL08-110AC AC 110 V RL08-48AC AC 48 V RL08-24AC AC 24 V 10 A RL08-12AC AC 12 V AC 230 V RSPTF-08A RL08-110DC DC 110 V DC 24 V RL08-48DC DC 48 V RL08-24DC DC 24 V RL08-12DC DC 12 V 3 váltóérintkezős RL11-240AC AC 230 V RL11-110AC AC 110 V RL11-48AC AC 48 V RL11-24AC AC 24 V 10 A RL11-12AC AC 12 V AC 230 V RSPTF-11A RL11-110DC DC 110 V DC 24 V RL11-48DC DC 48 V RL11-24DC DC 24 V RL11-12DC DC 12 V 4 váltóérintkezős RL14-240AC AC 230 V RL14-110AC AC 110 V RL14-48AC AC 48 V RL14-24AC AC 24 V 10 A RL14-12AC AC 12 V AC 230 V RSPTF-14A RL14-110DC DC 110 V DC 24 V RL14-48DC DC 48 V RL14-24DC DC 24 V RL14-12DC DC 12 V H/8

8 Print relék Az ún. print reléket elsősorban elektronikus vezérlések nyomtatott áramköri lemezeibe történő beültetésre tervezték. Ilyen alkalmazás lehet pl. kazánautomatika, házi vízellátó berendezés, házi uszoda vízforgató és szinttöltő berendezés, automata mosógép, stb. A relék konstrukciója és kivitele olyan, hogy alkalmasak az érintésvédelmi védőelválasztásra is. A relék a működtető tekercs és az érintkezők között az 1 percig tartó 4000 V-os villamos szilárdságvizsgálatnak is megfelelnek, és teljesítik az aktív részek és a működtető tekercs közötti 8 mm-es kúszóáramút és légköz előírást. A relék a nyomtatott áramköri lapon való, forrasztással történő alkalmazáson kívül a szokásos sínre rögzíthető, csavaros csatlakozókapcsokkal ellátott dugaszolóaljzattal is alkalmazhatók. A relék 1 vagy 2 váltóérintkezővel rendelkeznek. Max. teljesítményfelvétel: 2,5 VA (AC); 1,5 W (DC) 250 V AC Névleges üzemi áram: 10 A, 16 A ill. 5 A (AC1, 230V) 4000 V; 1 percig (tekercs és az érintkezők között) 1000 V; 1 percig (az érintkezők között) 10 7 kapcsolási ciklus kb. 50 g 1 váltóérintkezős 10 A-es PR110-1V10A 110 V DC 10 A PR48-1V10A 48 V DC AC 230 V PR24-1V10A 24 V DC DC 30 V RSPSF-08AE PR12-1V10A 12 V DC 1 váltóérintkezős 16 A-es PR110-1V16A 110 V DC 16 A PR48-1V16A 48 V DC AC 230 V PR24-1V16A 24 V DC DC 30 V RSPSF-14AE PR12-1V16A 12 V DC MSZ EN A 16 A-es változatoknál a váltóérintkezők megfelelő kapcsait párhuzamosan kell kötni, bekötési ábra szerint! PR110-2V 110 V DC 5 A PR48-2V 48 V DC AC 230 V PR24-2V 24 V DC DC 30 V PR12-2V 12 V DC RSPSF-14AE H/9

9 Reléfoglalatok A reléfoglalatok szerelőlemezre csavarozhatók, vagy 35 7 mm méretű EN szerinti szerelősínre rögzíthetők, csavaros csatlakozókapcsokkal rendelkeznek, amelyhez min. 1 db 0,5 mm 2, illetve maximum 2 db 1,0 mm 2 vagy 1 db 1,5 mm 2 keresztmetszetű rézvezeték csatlakoztatható. A reléfoglalatok tartozéka a reléket helyzetükben rögzítő rugózó elem! PF08-3A PF11-3A RS90.22 RS90.23 RSPSF-08AE RSPSF-14AE RSPYF-08A RSPYF-11A H/10

10 PYF14A RSPTF-08A RSPTF-11A RSPTF-14A RSPMF-14 RSJQX-38FS Egyenáramú tekercs működési tartomány-jelleggörbe Villamos élettartam jelleggörbe Tekercsfeszültség százalékos értéke (U/U n ) Környezeti hőmérséklet ( C) Kapcsolási játék Névleges kapcsolási áram (A) H/11
