3 TARTALOM KISMEGSZAKÍTÓK VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL HIBAÁRAM KAPCSOLÓK SOROLÓ SÍNEK KISELOSZTÓK KI-BEKAPCSOLÓK, LEVÁLASZTÓ FŐKAPCSOLÓK IMPULZUSKAPCSOLÓK SORBAÉPÍTHETŐ RELÉK SORBAÉPÍTHETŐ MÁGNESKAPCSOLÓK LÉPCSŐHÁZI AUTOMATÁK SORBAÉPÍTHETŐ JELZŐ ÉS MŰKÖDTETŐ KÉSZÜLÉKEK EGYÉB KÉSZÜLÉKEK KAPCSOLÓÓRÁK ÉS ALKONYKAPCSOLÓK VILLÁMÁRAM ÉS TÚLFESZÜLTSÉG-LEVEZETŐK FOGYASZTÁSMÉRŐK CIKKSZÁMJEGYZÉK

4 Seite 4

5 ÁLTALÁNOS INFORMÁCIÓK 5 A VDE nemcsak Európában elismert védjegy, hanem világszerte ismert, mint a minőség ikonja, köszönhetően szigorú vizsgálati szabványaiknak. A minőség mindig elsődleges szempont számunkra. Ezért rendszeresen meghívunk egy független intézetet, hogy ellenőrizze és igazolja, hogy megfelelünk az ISO 9001 szabvány előírásainak.

6 Seite 6 General Information

7 A környezet több, mint egy szlogen. Ezért cégünk tesz a környzetvédelem érdekében. Független intézettel igazoljuk, hogy környezetbarát módon végezzük tevékenységünket az ISO szabvány szerint. 7

8 Seite 8

9 9 Az aerodinamikus oldallemez kialakítás biztosítja a levegő átáramlását a kismegszakító belsejében, hogy maximális legyen a bimetálos kioldó egység érintkezése a külső levegővel. Ennek eredménye a nagyon pontos kioldás a túlterhelési tartományban. KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL, HIBAÁRAM KAPCSOLÓK w TARTALOM KISMEGSZAKÍTÓK VEZETÉKVÉDŐ KAPCSOLÓK HIBAÁRAM KIOLDÁSSAL HIBAÁRAM KAPCSOLÓK SOROLÓ SÍNEK KISELOSZTÓK... 48

10 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KISMEGSZAKÍTÓ, AMPARO SOROZAT 10 W SCHRACK INFO Vezeték és soroló sín csatlakozás alul és felül Vezetékcsatlakoztatási hiba elleni védelem Beköthető vezeték: 1-25 mm² TS35 sínre szerelés az EN szerint VDE minősítés W MŰSZAKI ADATOK Szabvány: IEC/EN , IEC/EN Névleges feszültség (AC): Névleges frekvencia (AC): Névleges áram I n : Kioldási karakterisztika: Zárlati megszakítóképesség: Szelektivítási osztály: 3 Lökőfeszültségállóság (1,2/50) U imp : Teszt feszültség, 1 perces: 230/ /415 V 50/60 Hz 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A B, C 6 ka az IEC/EN és 6 ka az IEC/EN szerint 4 kv 2 kv Szennyezettségi fokozat: 2 Átlagos hőveszteség I n -nél: 1P 1+N 2P 3P 3+N 2 A 2 W 4 W 4 W 6 W 8 W 4 A 2 W 4 W 4 W 6 W 8 W 6 A 2 W 4 W 4 W 6 W 8 W 10 A 2 W 4 W 4 W 6 W 8 W 13 A 4 W 7 W 7 W 11 W 14 W 16 A 4 W 7 W 7 W 11 W 14 W 20 A 4 W 7 W 7 W 11 W 14 W 25 A 4 W 7 W 7 W 11 W 14 W 32 A 4 W 7 W 7 W 11 W 14 W 40 A 5 W 10 W 10 W 15 W 20 W 50 A 5 W 10 W 10 W 15 W 20 W Belső ellenállás: Minősítés: Villamos élettartam: Mechanikus élettartam: 63 A 5 W 10 W 10 W 15 W 20 W 2 A mω 4 A mω 6 A mω 10 A mω 16 A 6.31 mω 20 A mω 25 A mω 32 A mω 40 A 1.66 mω 50 A mω 63 A mω Védettség: IP 20 Kalibrálási hőmérséklet: 30 C Környezeti hőmérséklet: Tárolási hőmérséklet: Kapcsok: Csatlakozás: Beköthető vezeték: Kapcsok meghúzási nyomatéka: Beköthető villás soroló sínezés keresztmetszete: Szerelés: VDE az 1, 2 és 3 pólusú kivitelnél > működési ciklus > működési ciklus -5 C C -35 C C vezeték és soroló sín csatlakoztatáshoz kialakítva alul/felül 1-25 mm² 2.5 Nm 10 mm² TS35 sínre gyors rögzítővel

11 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KIOLDÁSI KARAKTERSZTIKÁK IEC/EN AC, B karakterisztika IEC/EN AC, C karakterisztika 11 W ÁTENGEDETT ENERGIA Átengedett energia (l 2 t/a 2 S) Zárlati áram (A)

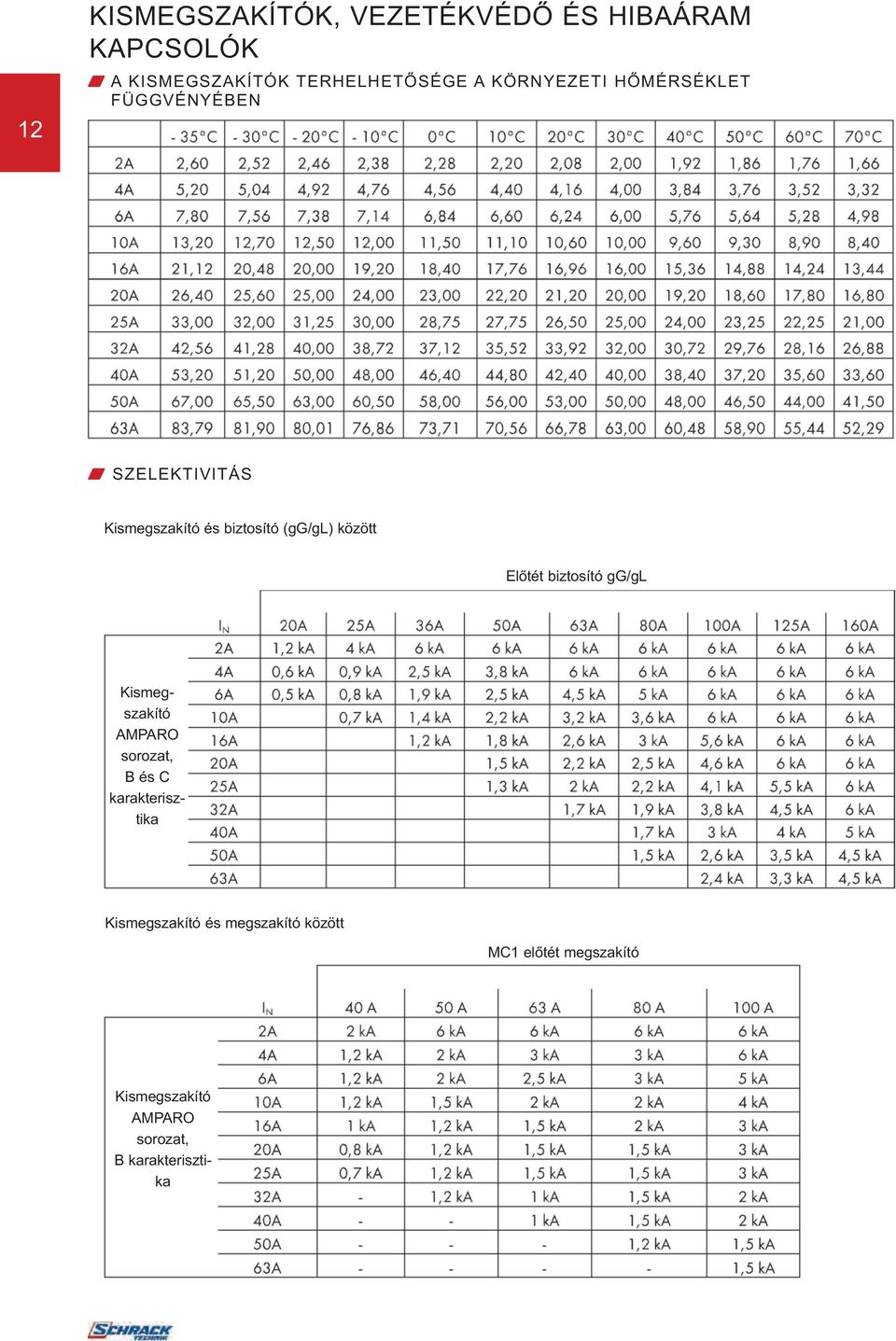

12 12 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W A KISMEGSZAKÍTÓK TERHELHETŐSÉGE A KÖRNYEZETI HŐMÉRSÉKLET FÜGGVÉNYÉBEN W SZELEKTIVITÁS Kismegszakító és biztosító (gg/gl) között Előtét biztosító gg/gl Kismegszakító AMPARO sorozat, B és C karakterisztika Kismegszakító és megszakító között MC1 előtét megszakító Kismegszakító AMPARO sorozat, B karakterisztika

13 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK MC1 előtét megszakító 13 Kismegszakító AMPARO sorozat, C karakterisztika MC2 előtét megszakító Kismegszakító AMPARO sorozat, B karakterisztika MC2 előtét megszakító Kismegszakító AMPARO sorozat, C karakterisztika

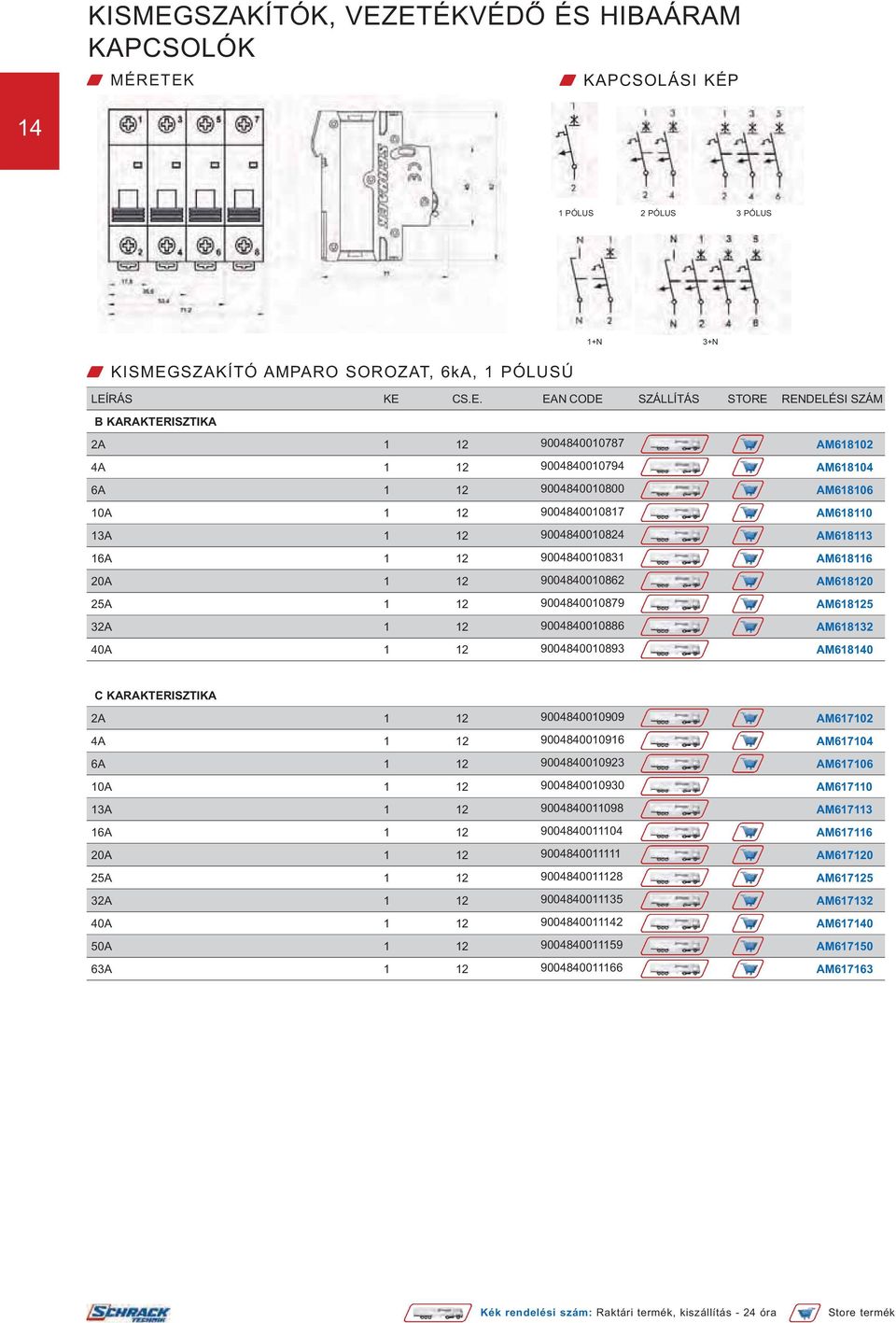

14 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W MÉRETEK W KAPCSOLÁSI KÉP 14 1 PÓLUS 2 PÓLUS 3 PÓLUS W KISMEGSZAKÍTÓ AMPARO SOROZAT, 6kA, 1 PÓLUSÚ 1+N 3+N LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 2A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM C KARAKTERISZTIKA 2A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM617163

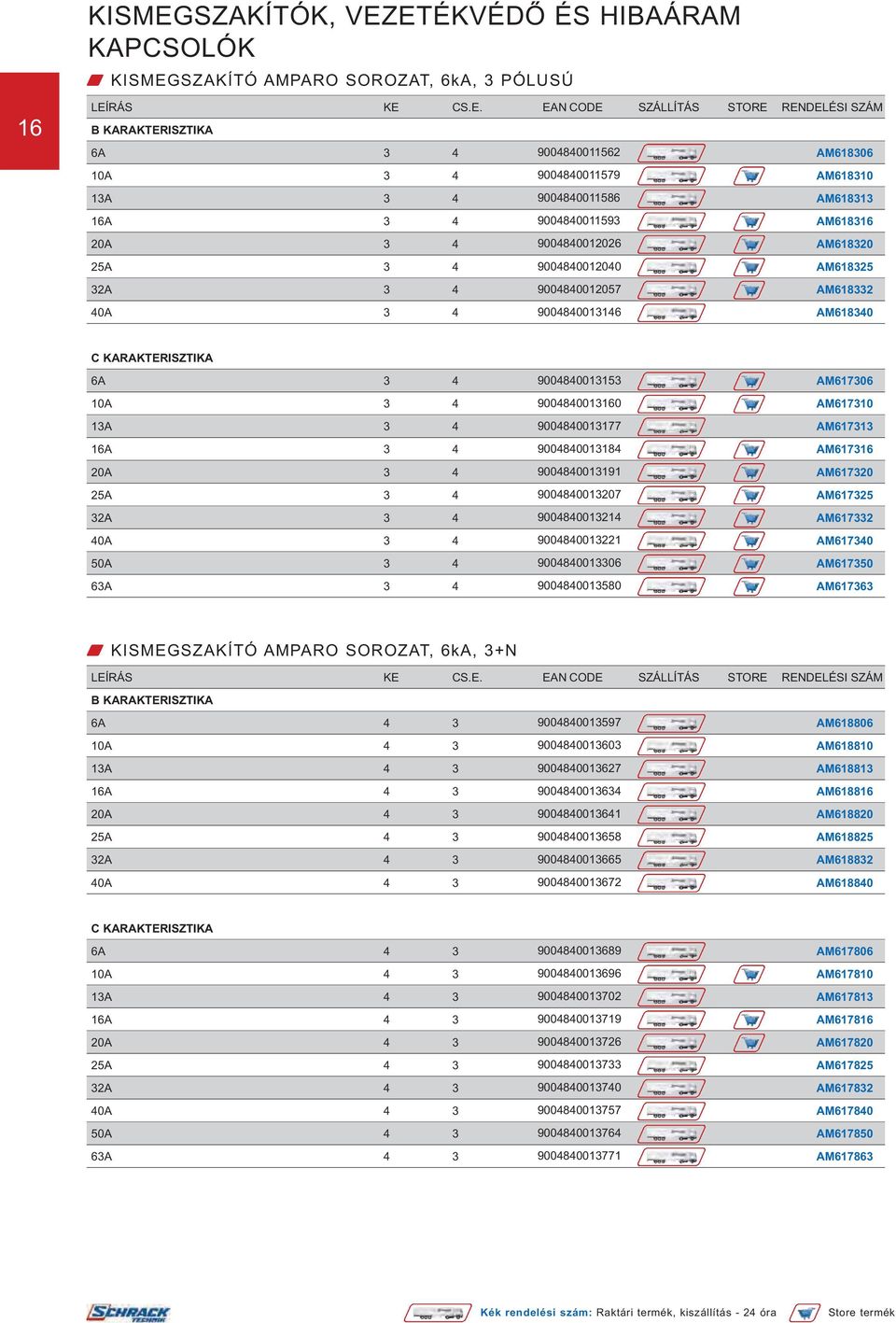

15 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KISMEGSZAKÍTÓ AMPARO SOROZAT, 6kA, 1+N LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM C KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM W KISMEGSZAKÍTÓ AMPARO SOROZAT, 6kA, 2 PÓLUSÚ LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM C KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM617263

16 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KISMEGSZAKÍTÓ AMPARO SOROZAT, 6kA, 3 PÓLUSÚ 16 LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM C KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM W KISMEGSZAKÍTÓ AMPARO SOROZAT, 6kA, 3+N LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM C KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM A AM A AM A AM617863

17 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KISMEGSZAKÍTÓ AMPARO SOROZAT, 1+N, 1KE SZÉLES W SCHRACK INFO Keskeny, mindössze 1 KE (17,8 mm) széles Vezetékcsatlakoztatási hiba elleni védelem Beköthető vezeték: 1-16 mm² TS35 sínre szerelés az EN szerint VDE minősítés 17 AM W MŰSZAKI ADATOK Szabvány: IEC/EN Névleges feszültség (AC): 230/400 V Névleges frekvencia (AC): 50/60 Hz Szigetelési feszültség U i : 500 V Névleges áram I n : 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A Kioldási karakterisztika: B, C Zárlati megszakítóképesség: 4.5 ka EC/EN szerint Szelektivitási osztály: 3 Lökőfeszültségállóság (1,2/50) U imp : 4 kv Teszt feszültség, 1 perces: 2 kv Szennyezettségi fokozat: 2 Átlagos hőveszteség I n -nél: 6 A 4 W 10 A 4 W 16 A 7 W 20 A 7 W 25 A 7 W 32 A 7 W Minősítés: VDE Villamos élettartam: > működési ciklus Mechanikus élettartam: > működési ciklus Védettség: IP 20 Kalibrálási hőmérséklet:: 30 C Környezeti hőmérséklet: -5 C C Tárolási hőmérséklet: -25 C C Kapcsok: vezeték és nyelves soroló sín csatlakoztatáshoz kialakítva Beköthető vezeték: 16 mm² Kapcsok meghúzási nyomatéka: 2 Nm Szerelés: TS35 sínre gyors rögzítővel W KIOLDÁSI KARAKTERISZTIKÁK IEC/EN AC, B karakterisztika IEC/EN AC, C karakterisztika

18 18 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W A KISMEGSZAKÍTÓK TERHELHETŐSÉGE A KÖRNYEZETI HŐMÉRSÉKLET FÜGGVÉNYÉBEN (1+N, 1 KE SZÉLES) W SZELEKTTIVITÁS (1+N, 1 KE SZÉLES) Kismegszakító és biztosító (gg/gl) között Előtét biztosító gg/gl Kismegszakító AMPARO sorozat, B és C karakterisztika a) Max. szelektív áram Is = Kismegszakító névleges zárlati megszakítóképessége Icn Kismegszakító és megszakító között MC1előtét megszakító Kismegszakító AMPARO sorozat, B karakterisztika MC1előtét megszakító Kismegszakító AMPARO sorozat, C karakterisztika a) Max. szelektív áram Is = Kismegszakító névleges zárlati megszakítóképessége Icn

19 W MÉRETEK KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KAPCSOLÁSI KÉP 19 W KISMEGSZAKÍTÓ AMPARO SOROZAT, 4,5kA, 1+N, 1 KE SZÉLES LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6A AM A AM A AM A AM A AM C KARAKTERISZTIKA 6A AM A AM A AM A AM A AM A AM A AM417532

20 20 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W VEZETÉKVÉDŐ KAPCSOLÓ HIBAÁRAM KIOLDÁSSAL AMPARO SOROZAT, 1+N W SCHRACK INFO Vezeték és villás soroló sín csatlakozás alul Vezetékcsatlakoztatási hiba elleni védelem Beköthető vezeték: 1-25 mm² TS35 sínre szerelés az EN szerint Kapcsoló állásjelzés AK W MŰSZAKI ADATOK Szabvány: IEC/EN Érzékenység: A típus Pólus szám: 1+N Névleges feszültség (AC): 230/400 V AC Névleges frekvencia (AC): 50/60 Hz Névleges áram I n : 6 A, 10 A, 16 A, 20 A, 25 A Kioldási karakterisztika: B, C Névleges hibaáram I n : 0.03 A Kikapcsolási idő I n -nél: 0,1s Névleges megszakítóképesség: 6 ka Szelektivitási osztály: 3 Névleges kapcsolási képesség I m : 500 A Lökőfeszültségállóság (1,2/50) U imp : 6 kv Teszt feszültség, 1 perces: 2 kv Szigetelési feszültség U i : 500 V Szennyezettségi fokozat: 2 Villamos élettartam: > működési ciklus Mechanikus élettartam: > működési ciklus Állásjelzés: van Védettség: IP 20 Referencia hőmérséklet: 30 C Környezeti hőmérséklet: -5 C C Tárolási hőmérséklet: -25 C C Felső kapcsok: vezeték és nyelves soroló sín csatlakoztatáshoz kialakítva Alsó kapcsok: vezeték, nyelves és villás soroló sín csatlakoztatáshoz kialakítva Csatlakozás: alul/felül Beköthető vezeték: 1-25 mm² Kapcsok meghúzási nyomatéka: 2 Nm Beköthető villás soroló sínezés keresztmetszete: 10 mm² Szerelés: TS35 sínre gyors rögzítővel

21 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KIOLDÁSI KARAKTERISZTIKÁK IEC/EN AC, B karakterisztika IEC/EN AC, C karakterisztika 21 W A VEZETÉKVÉDŐ KAPCSOLÓK TERHELHETŐSÉGE A KÖRNYEZETI HŐMÉRSÉKLET FÜGGVÉNYÉBEN W SZELEKTIVITÁS Vezetékvédő kapcsoló és biztosító (gg/gl) között Előtét biztosító gg/gl Vezetékvédő AMPARO sorozat, B és C karakterisztika

22 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK Kismegszakító és megszakító között 22 MC1 előtét megszakító Vezetékvédő AMPARO sorozat, B karakterisztika MC1 előtét megszakító Vezetékvédő AMPARO sorozat, C karakterisztika MC2 előtét megszakító Vezetékvédő AMPARO sorozat, B karakterisztika MC2 előtét megszakító Vezetékvédő AMPARO sorozat, C karakterisztika

23 W MÉRETEK KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W KAPCSOLÁSI KÉP 23 W VEZETÉKVÉDŐ KAPCSOLÓ HIBAÁRAM KIOLDÁSSAL AMPARO SOROZAT, 1+N, 6kA, 30 ma, LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM B KARAKTERISZTIKA 6A AK A AK A AK A AK A AK A AK C KARAKTERISZTIKA 6A AK A AK A AK A AK A AK A AK667625

24 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W HIBAÁRAM KAPCSOLÓ, AMPARO SOROZAT 24 W SCHRACK INFO Állásjelzés (villamos kioldásnál piros jelzés) Vezeték és soroló sín csatlakoztatásra kialakítva alu és felül Beköthető vezeték: 1,5-35 mm² TS35 sínre szerelés az EN szerint VDE minősítés AR AR W MŰSZAKI ADATOK Szabvány: IEC/EN Pólus szám: 2, 4 Érzékenység: AC és A típus Kivitel: G, S Névleges feszültség U e : 230/400 V AC Névleges frekvencia (AC): 50/60 Hz Névleges áram I n : 25 A, 40 A, 63 A Névleges hibaáram I n : 0.03 A, 0.1 A, 0.3 A Névleges lökőfeszültségállóság (1,2/50) U imp : 6 kv Teszt feszültség, 1 perces: 2.5 kv Szigetelési feszültség U i : 500 V Zárlatállóság I nc = I n 6.000/ A Max. előtét biztosító zárlatvédelemhez (SCPD): 25 A 63 A gg 40 A 63 A gg 63 A 63 A gg Max. előtét biztosító túlterhelés védelemhez (OCPD): 25 A 16 A gg 40 A 25 A gg 63 A 40 A gg Névleges kapcsolási képesség I n : 25 A 500 A 40 A 500 A 63 A 630 A Kioldási idők: késleltetés nélkül 0,1 G 10 ms - 30 ms S 150 ms ms Minősítés: VDE( A típus, 2 pólusú kivitel) Szennyezettségi fokozat: 2 Villamos élettartam: > működési ciklus Mechanikus élettartam: > működési ciklus Kioldott állásjelzés: van (piros) Védettség: IP 20 Környezeti hőmérséklet (napi átlag 35 C): -5 C C Tárolási hőmérséklet: -25 C C Kapcsok: vezeték és soroló sín csatlakoztatáshoz kialakítva Csatlakozás: alul/felül Beköthető vezeték: 35 mm² Kapcsok meghúzási nyomatéka: 2.5 Nm Szerelés: TS35 sínre gyors rögzítővel

25 W MÉRETEK KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK 25 W KAPCSOLÁSI KÉP

26 26 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 30 ma, LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 25A / 2 / 0.03A AR A / 2 / 0.03A AR A / 2 / 0.03A AR PÓLUS 25A / 4 / 0.03A AR A / 4 / 0.03A AR A / 4 / 0.03A AR W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 300 ma, LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 40A / 2 / 0.3A AR PÓLUS 40A / 4 / 0.3A AR A / 4 / 0.3A AR W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 30 ma, VÁLTAKOZÓ ÁRAM ÉRZÉKENY AC TÍPUS LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 25A / 2 / 0.03A AR A / 2 / 0.03A AR A / 2 / 0.03A AR PÓLUS 25A / 4 / 0.03A AR A / 4 / 0.03A AR A / 4 / 0.03A AR W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 100 ma, VÁLTAKOZÓ ÁRAM ÉRZÉKENY AC TÍPUS LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 25A / 2 / 0.1A AR A / 2 / 0.1A AR A / 2 / 0.1A AR PÓLUS 25A / 4 / 0.1A AR A / 4 / 0.1A AR A / 4 / 0.1A AR006110

27 KISMEGSZAKÍTÓK, VEZETÉKVÉDŐ ÉS HIBAÁRAM KAPCSOLÓK W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 300 ma, VÁLTAKOZÓ ÁRAM ÉRZÉKENY AC TÍPUS LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 27 25A / 2 / 0.3A AR A / 2 / 0.3A AR A / 2 / 0.3A AR PÓLUS 25A / 4 / 0.3A AR A / 4 / 0.3A AR A / 4 / 0.3A AR W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 30 ma, VÁLTAKOZÓ ÁRAM ÉRZÉKENY AC TÍPUS, G KIVITEL LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 40A / 2 / 0.03A AR PÓLUS 40A / 4 / 0.03A AR W HIBAÁRAM KAPCSOLÓ AMPARO SOROZAT, 10 ka, 300 ma, LÜKTETŐ EGYENÁRAM ÉRZÉKENY A TÍPUS, S KIVITEL LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 2 PÓLUS 40A / 2 / 0.3A AR PÓLUS 40A / 4 / 0.3A AR A / 4 / 0.3A AR066130

28 SOROLÓ SÍNEK W SOROLÓ SÍNEZÉS 28 W A SOROLÓ SÍNEK ALKALMAZÁSA JELENTŐSEN CSÖKKENTI AZ ELOSZTÓ SZERELÉS IDEJÉT, EZÁLTAL KÖLTSÉGMEGTAKARÍTÁST JELENT A FELHASZNÁLÓKNAK. EMIATT A SOROLÓ SÍNEKRE KÜLÖNÖS GONDDAL FÓKUSZÁL CÉGÜNK.

29 SOROLÓ SÍNEK W VILLÁS SÍNEZÉS, 1 PÓLUSÚ, NEM KITÖRHETŐ W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17,8 mm 57KE csatlakoztatható 29 BS W MÉRETEK BS BS P LEÍRÁS / KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Villás sínezés 10 mm / BS Villás sínezés 16 mm / BS P Villás sínezés 20 mm / BS900142

30 SOROLÓ SÍNEK W VILLÁS SÍNEZÉS, 2 PÓLUSÚ, NEM KITÖRHETŐ 30 W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17,8 mm 28x2KE csatlakoztatható 28 x 2 pólusú vagy 28 x 1+N készülékhez Fázis sorrend: L, N, L, N, L, N vagy +, -, +, -, +, - BS W MÉRETEK BS BS LEÍRÁS / KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Villás sínezés, 10 mm 2 L, N vagy +,- 63/ BS Villás sínezés, 16 mm 2 L, N vagy +,- 80/ BS TARTÓZÉKOK Véglap BS hez BS Véglap BS höz BS900116

31 SOROLÓ SÍNEK W VILLÁS SÍNEZÉS, 3 PÓLUSÚ, KITÖRHETŐ W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17,8 mm 57KE csatlakoztatható 19 x 3 pólusú vagy 57 x 1 pólusú készülékhez Fázis sorrend: L1, L2, L3, L1, L2, L1, L2, L3 31 BS W MÉRETEK BS BS LEÍRÁS / KERESZTMETSZET FÁZISSORREND MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Villás sínezés, 10 mm 2 L1, L2, L3 63/ BS Villás sínezés, 16 mm 2 L1, L2, L3 80/ BS TARTÓZÉKOK Véglap 3 pólusú BS Véglap 4 pólusú, kiegészító N sín alkalmazásakor BS900117

32 SOROLÓ SÍNEK W N VILLÁS SÍNEZÉS, 1 PÓLUSÚ, KITÖRHETŐ 32 W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17,8 mm 57KE csatlakoztatható Kék színű BS W MÉRETEK BS BS LEÍRÁS / KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM N villás sínezés, 10 mm 2 N 63/ BS N villás sínezés, 16 mm 2 N 80/ BS TARTÓZÉKOK Véglap 4 pólusú, 3 pólusú sínnel való alkalmazáskor BS Véglap 1 pólusú, kék BS900108

33 SOROLÓ SÍNEK W VILLÁS SÍNEZÉS, 1-4 PÓLUSÚ, KITÖRHETŐ W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17,8 mm 57KE csatlakoztatható 33 BS W MÉRETEK BS L1 vagy L3 fázishoz BS L2 fázishoz BS N részére LEÍRÁS / KERESZTMETSZET FÁZISSORREND MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Villás sínezés 16 mm 2 L1/3 80/ BS Villás sínezés 16 mm 2 L2 80/ BS Villás sínezés 16 mm 2 N 80/ BS TARTÓZÉKOK Véglap 4 pólusú BS900117

34 SOROLÓ SÍNEK W VILLÁS SÍNEZÉS, 4 PÓLUSÚ, NEM KITÖRHETŐ 34 W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17.8 mm 56 KE = kb. 1 m hosszú 14 x 4 pólusú vagy 3+N készülékhez Fázis sorrend: N, L1, L2, L3, N, L1,... BS W MÉRETEK BS , x17,8= ,5 Endkappe 19,7 (16, LEÍRÁS/KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Villás sínezés 10 mm 2 N, L1, L2, L3 63/ BS TARTOZÉK Véglap 4 pólusú BS900117

35 SOROLÓ SÍNEK W NYELVES SÍNEZÉS, 1 PÓLUSÚ, 3 DARAB KÉSZLETBEN, KITÖRHETŐ W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 8,9 mm 112KE csatlakoztatható Felhasználható egyesével (1 vagy 2 fázisú rendszer) és készletben (3 fázisú rendszer) is 35 BS W MÉRETEK (FELHASZNÁLÁS EGYESÉVEL) BS L1 vagy L2 vagy L3 BS N BS L1 vagy L2 vagy L3 BS N LEÍRÁS / KERESZTMETSZET FÁZISSORREND MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves sínezés 6mm, 16 mm 2 L1, L2, L3 80/ BS Nyelves sínezés 6mm, 16 mm 2 N BS Nyelves sínezés 4mm, 16 mm 2 L1, L2, L3 80/ BS Nyelves sínezsé 4mms, 16 mm 2 N BS TARTÓZÉKOK Véglap 4 pólusú BS900117

36 SOROLÓ SÍNEK W NYELVES SÍNEZÉS, 1 PÓLUSÚ, NEM KITÖRHETŐ 36 W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 17,8 mm 57KE csatlakoztatható BS P W MÉRETEK BS P LEÍRÁS / KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves sínezés, 16 mm / BS P

37 SOROLÓ SÍNEK W NYELVES SÍNEZÉS, 2 PÓLUSÚ, NEM KITÖRHETŐ W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 17,8 mm 56KE csatlakoztatható 28 x 2 pólusú vagy 28 x 1+N készülékhez Fázissorrend: L, N, L, N, L, N / +, -, +, -, +, - 37 BS990111ME W MÉRETEK BS990111ME BS990112ME LEÍRÁS / KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves sínezés, 10 mm 2 L1, N 63/ BS990111ME Nyelves sínezés, 16 mm 2 L1, N 80/ BS990112ME TARTÓZÉKOK Véglap 3 pólusú BS900116

38 SOROLÓ SÍNEK W NYELVES SÍNEZÉS, 3 PÓLUSÚ, NEM KITÖRHETŐ 38 W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 17,8 mm 57KE csatlakoztatható 19 x 3 pólusú készülékhez Fázissorrend: L1, L2, L3, L1, L2, L3 BS990116ME W MÉRETEK BS990116ME BS990117ME LEÍRÁS / KERESZTMETSZET FÁZISSORREND MAX. A KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves sínezés, 10 mm 2 L1, L2, L3 63/ BS990116ME Nyelves sínezés, 16 mm 2 L1, L2, L3 80/ BS990117ME TARTÓZÉKOK Véglap 3 pólusú BS900116

39 SOROLÓ SÍNEK W NYELVES SÍNEZÉS, 4 PÓLUSÚ, NEM KITÖRHETŐ W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 17,8 mm 54 KE = kb. 1 m hosszú 14 x 4 pólusú vagy 3+N készülékhez Fázissorrend: N, L1, L2, L3, N, L1, L2, L3, BS W MÉRETEK BS ,8 4 55x17,8= , Endkappe (16,5 29,2 19, LEÍRÁS/KERESZTMETSZET PÓLUSSZÁM MAX. A KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Nyelves sínezés 16 mm 2 N, L1, L2, L3 80/ BS TARTOZÉK Vélap 4 pólusú BS900117

40 SOROLÓ SÍNEK W KOMPAKT SOROLÓ SÍNEK 40 W SOROLÓ SÍNEINK MINDEN AMPARO SOROZATÚ KÉSZÜLÉKHEZ IDEÁLISAN ALKALMAZ- HATÓK. KÖSZÖNHETŐ MINDEZ A KÉSZÜLÉKEK KAPOCS KIALAKÍTÁSÁNAK, AMELY VEZE- TÉK ÉS SOROLÓ SÍN BEKÖTÉST IS LEHETŐVÉ TESZ EGYIDEJŰLEG. A SOROLÓ SÍN RENDSZER NEMCSAK A VEZETÉKEZÉSI IDŐ ÉS A VEZETÉKEZÉS HŐ- VESZTESÉGÉNEK 70%-ÁT TAKARÍTJA MEG, HANEM BIZTONSÁGOS KAPCSOLATOT IS TEREMT AZ AMPARO KÉSZÜLÉKEK KÖZÖTT.

41 SOROLÓ SÍNEK W KOMPAKT VILLÁS SÍNEZÉS, 3 PÓLUSÚ, NEM KITÖRHETŐ, 11 KE BS W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17.8 mm 11 KE = 188 mm 1 x 4 pólusú hibaáram kapcsoló + 8 x 1 pólusú kismegszakító vagy 2 x 3 pólusú + 2 x 1 pólusú kismegszakító Fázissorrend: L1, L2, L3, L1, L2, L3, L1, L2, L3, L1, L2 41 W MÉRETEK BS , x17,8= , 8 Endkappe (18, , LEÍRÁS/KERESZTMETSZET MAX. A KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Kompakt villás sínezés 10 mm 2 63/ BS TARTOZÉK Véglap 3 pólusú BS900116

42 SOROLÓ SÍNEK W KOMPAKT VILLÁS SÍNEZÉS, 4 PÓLUSÚ, NEM KITÖRHETŐ, 12 KE 42 BS W SCHRACK INFO Villás sínezés: alkalmazható csavaros kapcsokhoz Osztás 17.8 mm 12 KE = 214 mm 3 x 4 pólusú hibaáram kapcsoló vagy 1 x 4 pólusú hibaáram kapcsoló + 2 x 3+N kismegszakító Fázissorrend: N, L1, L2, L3, N, L1, L2, L3, N, L1, L2, L3 W MÉRETEK BS , x17,8=195,8 1 14, 8 Endkappe 23 (17, LEÍRÁS/KERESZTMETSZET MAX. A KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Kompakt villás sínezés 10 mm 2 63/ BS TARTOZÉK Véglap 4 pólusú BS900117

43 SOROLÓ SÍNEK W KOMPAKT NYELVES SÍNEZÉS 1 KE SZÉLES 1+N KISMEGSZAKÍTÓHOZ BS W MÉRETEK W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 18 / 17.8 / 9 mm 12 KE = 217 mm 1 x 4 pólusú hiabáram kapcsoló + 1 x 3+N kismegszakító + 4 x 1+N 1KE széles kismegszakító Fázissorrend: N, L1, L2, L3, N, L1, L2, L3, N, L1, N, L2, N, L3, N, L1 43 BS ,8 71,9 3x17,9=53,7 3x18=54 3x17,8=53,4 17,9 7 17,8 5 3,5 8,7 5 2,6 1 11, Endkappe 23 (16, LEÍRÁS/KERESZTMETSZET MAX. A KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Kompakt nyelves sínezés 10mm 2 63/ BS TARTOZÉK Véglap 4 pólusú BS900117

44 SOROLÓ SÍNEK W KOMPAKT NYELVES SÍNEZÉS 1 KE SZÉLES 1+N KISMEGSZAKÍTÓHOZ 44 W SCHRACK INFO Nyelves sínezés: alkalmazható hüvelykapcsokhoz Osztás 18 / 9 mm 12 KE = 217 mm 1 x 4 pólusú hiabáram kapcsoló + 4 x 1+N 1KE széles kismegszakító Fázis /sorrend: N, L1, L2, L3, N, L1, N. L2, N, L3, N, L1, N, L2, N, L3, N, L1 BS W MÉRETEK BS , 3x18=54 8,7 17, ,5 7x17,9=125, ,6 11,5 Endkappe 23 (16,8) LEÍRÁS/KERESZTMETSZET MAX. A KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Kompakt nyelves sínezés 10 mm 2 63/ BS TARTOZÉK Véglap 4 pólusú BS900117

45 SOROLÓ SÍNEK W CSATLAKOZÓ KAPCSOK 45 BS W MÉRETEK BS BS BS BS BS BS BS BS BS BS LEÍRÁS CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Villás, egyenes csatlakozás, 6-25 mm 2, rövid BS Villás, oldalsó csatlakozás, 6-25 mm 2, rövid BS Nyelves, egyenes csatlakozás, 6-25 mm 2, rövid BS Nyelves, oldalsó csatlakozás, 6-25 mm 2, rövid BS Nyelves, oldalsó csatlakozás, 6-25 mm 2, hosszú BS Nyelves, egyenes csatlakozás, 25 mm 2, 2 csavarral, szigetelés nélkül IK Villás, egyenes csatlakozás, 50 mm 2, rövid BS Villás, oldalsó csatlakozás, 50 mm 2, rövid BS Nyelves, egyenes csatlakozás, 50 mm 2, rövid BS Nyelves, oldalsó csatlakozás, 50 mm 2, rövid BS Nyelves, oldalsó csatlakozás, 50 mm BS Nyelves, egyenes csatlakozás, 50 mm 2, Tytan betápláló kapocs BS900179

46 SOROLÓ SÍNEK W ÖSSZEKÖTŐ VEZETÉK 46 W SCHRACK INFO Előre gyártott vezeték érvéghüvellyel vagy kábelsaruval Hajlékony Keresztmetszet 4, 6,10 mm 2 KB LEÍRÁS HOSSZ (mm) CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Összekötő vezeték, zöld/sárga, M6 kábelsaruval, 4 mm KB G Összekötő vezeték, kék, 12 mm érvéghüvellyel, 10 mm KB B Összekötő vezeték, fekete, 12 mm érvéghüvellyel,10 mm KB Összekötő vezeték, kék, 12 mm érvéghüvellyel, 6 mm KB B Összekötő vezeték, fekete, 12 mm érvéghüvellyel, 6 mm KB002506

47 AMPARO TARTOZÉK W ÁLLÁSJELZŐ SEGÉDÉRINTKEZŐ AMPARO SOROZATHOZ W SCHRACK INFO AMPARO sorozatú kismegszakítókhoz és vezetékvédő kapcsolókhoz Állásjelző segédérintkező A készülék bal oldalára pattintható 47 AM W MÉRETEK W KAPCSOLÁSI KÉP W SZERELÉS W MŰSZAKI ADATOK Szabvány: IEC/EN Érintkező: 1 váltó Névleges áram I n : U N : 240 V-AC (50/60 Hz) 6 A 415 V-AC (50/60 Hz) 3 A 24 V-DC 6 A 48 V-DC 2 A 130 V-DC 1 A Szigetelési feszültség U i : Névleges lökőfeszültségállóság (1,2/50) U imp : Teszt feszültség, 1 perces: 500 V 4 kv 2 kv Szennyezettségi fokozat: 2 Villamos élettartam: Mechanikus élettartam: > működési ciklus > működési ciklus Védettség: IP 20 Működési hőmérséklet: Tárolási hőmérséklet: Kapcsok: Beköthető vezeték: Kapcsok meghúzási nyomatéka: Szerelés: - 5 C C (napi átlag 35 C) - 25 C C vezeték számára 1 2,5 mm² 0,8 Nm Készülék baloldalára pattintható LEÍRÁS EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 1 váltóérintkező, rápattinthaható, AMPARO AM900099

48 KISELOSZTÓK W SÜLLYESZTETT KISELOSZTÓ, ACÉL AJTÓVAL, AMPARO 48 W SCHRACK INFO Süllyesztett kiselosztó IEC szerint, PE és N kapcsokkal, fém kerettel és ajtóval. Kétféle alkalmazási terület: téglafalba gipszkarton falba W MŰSZAKI ADATOK Anyag: ABS Ajtó: fém Védettség: IP 40 Izzó huzal teszt: téglafalba 650 C gipszkarton falba 850 C Halogénmentes: igen Érintésvédelmi osztály: II Névleges feszültség: 400 VAC, In 63A Környezeti hőmérséklet: -25 C C Szín: RAL 9003 W MÉRETEK Rendelési szám A B C D E F [mm] [mm] [mm] [mm] [mm] [mm] BK x10 10x10 BK x10 13x10 BK x10 15x10 BK x10 20x10 BK x10 10x10 BK x10 13x10 BK x10 15x10 BK x10 20x10 Sor KE N kapocs [mm²] PE kapocs [mm²]

49 KISELOSZTÓK W SZERELÉS 49 LEÍRÁS EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM TÉGLAFALBA - Izzó huzal teszt 650 C 1 soros, 12/14 KE BK soros, 24/28 KE BK soros, 36/42 KE BK soros, 48/56 KE BK GIPSZKARTON FALBA - Izzó huzal tesz 850 C 1 soros, 12/14 KE BK W TARTOZÉK LEÍRÁS EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Takarósáv, sima, 1000 x 50 x 8 mm IL Takarósáv, fehér, 1000 x 50 x 8 mm IL W

50 KISELOSZTÓK W SÜLLYESZTETT KISELOSZTÓ MŰANYAG AJTÓVAL, TOPO 50 W SCHRACK INFO Süllyesztett kiselosztó ÖVE/ÖNORM EN : és IEC szerint, PE és N kapcsokkal, átlátszó vagy teli műanyag ajtóval. W MŰSZAKI ADATOK Anyag: ABS Védettség: IP 40 Érintésvédelmi osztály: II Névleges feszültség: 400 VAC Környezeti hőmérséklet: -20 C C Beépítési mélység: mm Szín: RAL 9010 W MÉRETEK BK080000/50 BK080004/ BK080001/ BK080002/ BK080006/56 BK080003/53

51 KISELOSZTÓK LEÍRÁS SZÉxMAxMÉ EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Süllyesztett, átlátszó műanyag ajtóval 4KE - 1 soros 211x232x BK KE - 1 soros 283x232x BK KE - 1 soros 392x232x BK KE - 2 soros 283x357x BK KE - 2 soros 396x357x BK KE - 3 soros 283x482x BK KE - 3 soros 392x522x BK Süllyesztett, teli műanyag ajtóval 4KE - 1 soros 211x232x BK KE - 1 soros 283x232x BK KE - 1 soros 392x232x BK KE - 2 soros 283x357x BK KE - 2 soros 396x357x BK KE - 3 soros 283x482x BK KE - 3 soros 392x522x BK W TARTOZÉK LEÍRÁS EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Takarósáv, sima, 1000 x 50 x 8 mm IL Takarósáv, fehér, 1000 x 50 x 8 mm IL W Takarósáv, bordás, fehér, 12KE BK004101

52 KISELOSZTÓK W FALON KÍVÜLI KISELOSZTÓ, TOPO 52 W SCHRACK INFO Falon kívüli kiselosztó ÖVE/ÖNORM EN : és IEC szerint, PE és N kapcsokkal, átlátszó vagy teli műanyag ajtóval. W MŰSZAKI ADATOK Anyag: ABS Védettség: IP 40 Érintésvédelmi osztály: Névleges feszültség: Környezeti hőmérséklet: II 400 VAC -20 C C Szín: RAL 9010 W MÉRETEK BK080100/150 BK080101/ BK080104/ BK080102/ BK080103/153 BK080105/155

53 KISELOSZTÓK LEÍRÁS SZÉxMAxMÉ EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Falon kívüli, átlátszó műanyag ajtóval 4KE - 1 soros 215x263x BK KE - 1 soros 287x236x BK KE - 1 soros 396x236x BK KE - 2 soros 287x361x BK KE - 2 soros 396x361x BK KE - 3 soros 287x482x BK KE - 4 soros 287x651x BK KE - 3 soros 396x526x BK Falon kívüli, teli műanyag ajtóval 4KE - 1 soros 215x263x BK KE - 1 soros 287x236x BK KE - 1 soros 396x236x BK KE - 2 soros 287x361x BK KE - 2 soros 396x361x BK KE - 3 soros 287x482x BK KE - 4 soros 287x651x BK KE - 3 soros 396x526x BK W TARTOZÉK LEÍRÁS EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Félcilinder zár BK Félcilinder zár, fém BK Sorkapocs tartó 2x BK Sorkapocs tartó 2x BK Takarósáv, sima, 1000 x 50 x 8 mm IL Takarósáv, fehér, 1000 x 50 x 8 mm IL W Takarósáv, bordás, fehér, 12KE BK004101

54 KISELOSZTÓK W FALON KÍVÜLI KISELOSZTÓ IP65 54 W SCHRACK INFO Falon kívüli kiselosztó ÖVE/ÖNORM EN : és IEC szerint, PE és N kapcsokkal, átlátszó műanyag ajtóval. W MŰSZAKI ADATOK Anyag: ABS Védettség: IP 65 Érintésvédelmi osztály: II Névleges feszültség: 400 VAC Szín: RAL 7035 W MÉRETEK BK BK BK BK BK080204

55 KISELOSZTÓK KITÖRHETŐ NYÍLÁSOK TÖMSZELENCÉK RÉSZÉRE RENDELÉSI FELÜL ALUL BAL- JOBB- SZÁM OLDALON OLDALON BK xM25/32 2xM25/32 2xM20 2xM20 BK xM25/32; 2xM20 3xM25/32; 2xM20 2xM20 2xM20 BK xM32/40; 3xM25/32; 6xM20 2xM32/40; 3xM25/32; 6xM20 2xM25/32 2xM25/32 BK xM32/40; 3xM25/32; 6xM20 2xM32/40; 3xM25/32; 6xM20 2xM25/32 2xM25/32 BK xM32/40; 3xM25/32; 6xM20 2xM32/40; 3xM25/32; 6xM20 2xM25/32 2xM25/32 55 LEÍRÁS SZÉxMAxMÉ EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 4KE - 1 soros 127x200x BK KE - 1 soros 200x200x BK KE - 1 soros 318x258x BK KE - 2 soros 318x383x BK KE - 3 soros 318x507x BK W TARTOZÉK LEÍRÁS EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Félcilinder zár, IP BK080095

56 Seite 56 Best. Nr. blau: Lagerware, d.h. üblicherweise versandbereit am Bestelltag! Zusätzliche Abholverfügbarkeit in jedem Schrack

57 57 Az emberek követik a trendeket. Ezért műszaki megoldásaink is lépést tartanak az új fejlesztésekkel, mutatva, hogy ujjunkat az idő pulzusán tartjuk. SORBAÉPÍTHETŐ KÉSZÜLÉKEK w TARTALOM KI-BEKAPCSOLÓK, LEVÁLASZTÓ FŐKAPCSOLÓK IMPULZUSKAPCSOLÓK SORBAÉPÍTHETŐ RELÉK SORBAÉPÍTHETŐ MÁGNESKAPCSOLÓK LÉPCSŐHÁZI AUTOMATÁK SORBAÉPÍTHETŐ JELZŐ ÉS MŰKÖDTETŐ KÉSZÜLÉKEK 77 EGYÉB KÉSZÜLÉKEK KAPCSOLÓÓRÁK ÉS ALKONYKAPCSOLÓK... 83

58 KI-BEKAPCSOLÓK, LEVÁLASZTÓ FŐKAPCSOLÓK W KI-BEKAPCSOLÓK BMA, 40 A, 63 A 58 BM900011/BM900012/BM900013/BM W SCHRACK INFO Kielégíti az IEC/EN , -3 szabvány előírásait Ujj és kéz elleni védettség VBG 4, OVE-EN 6 Szerelés T35 sínre Állásjelzés (piros/zöld) BMS kismegszakítók tartozékai használhatók a kapcsolóhoz W MŰSZAKI ADATOK Névleges feszültség / frekvencia: Névleges szigetelési feszültség Ui : Lökőfeszültségállóság Uimp: 230/400 V AC, 50/60 Hz 440 V AC 4 kv (1.2/50 µs) Csatlakoztatható vezeték: 1-25 mm 2 Kapocs csavarok: Kapocs csavarok meghúzási nyomatéka: M5 (Pozidriv) max. 2.4 Nm

59 KI-BEKAPCSOLÓK, LEVÁLASZTÓ FŐKAPCSOLÓK W MÉRETEK 59 max. 17,8 max. 35,6 max. 53,4 max. 71,2 NÉVLEGES ÁRAM / PÓLUSSZÁM KE CS.E. TÍPUS EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM 40 A/1 pólus 1 12 A 40/ BM A/2 pólus 2 6 A 40/ BM A/3 pólus 3 4 A 40/ BM A/3+N pólus 4 3 A 40/3N BM A/1 pólus 1 12 A 63/ BM A/2 pólus 2 6 A 63/ BM A/3 pólus 3 4 A 63/ BM A/3+N pólus 4 3 A 63/3N BM900019

60 KI-BEKAPCSOLÓK, LEVÁLASZTÓ FŐKAPCSOLÓK W LEVÁLASZTÓ FŐKAPCSOLÓ, AMPARO SOROZAT 60 W SCHRACK INFO Teljesíti a leválasztás követelményeit nyitott helyzetben VDE minősítés Beköthető vezeték: 1-35mm² TS35 sínre szerelés az EN szerint AZ W MŰSZAKI ADATOK Szabvány: IEC/EN Névleges feszültség (AC): 230/ /415 Névleges frekvencia (AC): 50/60 Hz Névleges áram Ie: 32 A, 64 A, 100 A, 125 A Zárlatállóság Icw: 12 Ie, 1s Névleges bekapcsolási és kikapcsolási képesség: 3 Ie, 1,05 Ue, cos ϕ 0,65 Névleges zárlatra kapcsolási képesség: 20 Ie, t = 0,1s Alkalmazási kategória: AC-22A Lökőfeszültségállóság (1,2/50) Uimp: 4 kv Teszt feszültség, 5 másodperces.: 2 kv Szigetelési feszültség Ui: 500 V Szennyezettségi fokozat: 2 Villamos élettartam: > működési ciklus Mechanikus élettartam: > működési ciklus Védettség: IP 20 Környezeti hőmérséklet: -5 C C (napi átlag 35 C) Tárolási hőmérséklet: -25 C C Kapcsok: vezeték és soroló sín csatlakoztatásra kialakítva Csatlakozás: alul / felül Beköthető vezeték: 2,5-35 mm² Kapcsok meghúzási nyomatéka: 2.5 Nm Beköthető soroló sín: 25 mm² Szerelés: TS35 sínre gyors rögzítővel

61 KI-BEKAPCSOLÓK, LEVÁLASZTÓ FŐKAPCSOLÓK W MÉRETEK 61 LEÍRÁS KE CS.E. EAN CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM LEVÁLASZTÓ FŐKAPCSOLÓ, AMPARO 32A 32A, 1 pólus 1 12 AZ A, 2 pólus 2 6 AZ A, 3 pólus 3 4 AZ A, 4 pólus 4 3 AZ LEVÁLASZTÓ FŐKAPCSOLÓ, AMPARO 63A 63A, 1 pólus 1 12 AZ A, 2 pólus 2 6 AZ A, 3 pólus 3 4 AZ A, 4 pólus 4 3 AZ LEVÁLASZTÓ FŐKAPCSOLÓ, AMPARO 100A 100A, 1 pólus 1 12 AZ A, 2 pólus 2 6 AZ A, 3 pólus 3 4 AZ A, 4 pólus 4 3 AZ LEVÁLASZTÓ FŐKAPCSOLÓ, AMPARO 125A 125A, 1 pólus 1 12 AZ A, 2 pólus 2 6 AZ A, 3 pólus 3 4 AZ A, 4 pólus 4 3 AZ

62 IMPULZUSKAPCSOLÓK W IMPULZUSKAPCSOLÓ STELLA 62 W SCHRACK INFO Alacsony kapcsolási zaj Energiamegtakarítási funkció 0,5-30 perc Nagy kapcsolási képesség, 80 A bekapcsolási áramlökési csúcs LED-es kijelzés LQ W ALKALMAZÁS Ideális megoldás például családi házak pincevilágítás vezérlésére W FUNKCIÓK Elektronikus impulzusrelé energiamegtakarítási funkcióval. A vezérlő bemenet lehetőséget biztosít élvilágító nyomógombok fogadására is, ebben az esetben a készülék bemenetéhez maximum 100 ma terhelés (glimmlámpa) csatlakoztatható. Három- és négyvezetékes rendszerbekötés egyaránt támogatott. Az energiamegtakarítási funkció segítségével, időhatárérték beállításával, nyomógomb megnyomása nélkül is kezdeményezhető a világítás lekapcsolása. W MŰSZAKI ADATOK IDŐ TARTOMÁNY: Kikapcsolás késleltetés perc KIJELZÉSEK: Zöld LED világít tápfeszültség megléte Sárga LED kimeneti relé állapota MECHANIKAI KIALAKÍTÁS: Készülékház önkioltó műanyag, IP40 Szerelés TS 35 sínre Védettség (kapcsok) IP20, VBG4 KAPCSOK: Meghúzási nyomaték Max 1 Nm Csatlakoztatható vezeték 1 x mm² érvéghüvellyel vagy anélkül 2 x mm² érvéghüvellyel vagy anélkül 1 x 4 mm² érvéghüvely nélkül 2 x 2.5 mm² hajlékony, érvéghüvely nélkül BEMENET: Tápfeszültség L - N kapcsok Névleges feszültség 230 V AC / 50/60 Hz Tűrés -15% % Névleges fogyasztás 2 VA (1.0 W) Névleges frekvencia AC 48 to 63 Hz Bekapcsolás kitöltési tényező 100% Visszaállási idő 500 ms Ejtési feszültség >30% Túlfeszültség osztály III ( IEC ) Lökőfeszültségállóság 4 kv

63 IMPULZUSKAPCSOLÓK W MŰSZAKI ADATOK (folytatás) KIMENET: 1záró érintkező L - 18 kapcsok Névleges feszültség 250 V AC Megengedett terhelés (<5mm készüléktávolság) 10 A folyamatos áram Megengedett terhelés (>5mm készüléktávolság) 16 A folyamatos áram Megengedett bekapcsolási áramlökés (20ms) 80 A Mechanikai élettartam 30 x 10 6 működés Villamos élettartam ohmikus terhelés: 10 5 működés, 16 A 250 V izzólámpa terhelés: 80,000 működés, 1000 W 250 V VEZÉRLŐ BEMENET B1: Nem potenciálmentes nyomógomb B1-N (3 vezetékes rendszer) nyomógomb B1-L (4 vezetékes rendszer) Glimmlámpa állóság max. 100 ma párhuzamosan a nyomógombokkal Túlterhelés védelem elektronikus PONTOSSÁG: Időzítési alap pontosság ±5%-a a végértéknek Beállítási pontosság <15%-a a végértéknek Ismétlési pontosság <2% Hőmérsékleti tényező <1% KÖRNYEZETI FELTÉTELEK: Környezeti hőmérséklet C ( IEC 68-1) Tárolási hőmérséklet C Reletív páratartalom 15%... 85% (IEC K3 osztály) Szennyeződési fokozat 2, beépítve 3 (IEC ) TÖMEG: Egyesével csomagolva 80 g 63 W MÉRETEK LEÍRÁS KE CS.E. EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Impulzuskapcsoló energiatakarékos funkcióval 10 A LQ540000

64 IMPULZUSKAPCSOLÓK 64 W IMPULZUSKAPCSOLÓ LQ LQ W ALKALMAZÁS Impulzuskapcsolóink ideális megoldást kínálnak akár lakóépületek, akár irodák, akár ipari létesítmények nyomógombokkal történő világításvezérléséhez. W SZABVÁNYOK EN /99 + A1/02 EN /97 +A1/97 W SCHRACK INFO Az elektromechanikus Schrack impulzuskapcsolók ideális megoldást kínálnak több beavatkozás pontról történő fogyasztói kapcsolások kialakítására. Nyomógombok és élvilágító nyomógombok csoportjának felhasználásával komfortos világításvezérlés építhető ki. Az impulzuskapcsolók széles vezérlőfeszültség tartományban választhatók, így 8VAC 230VAC vagy 12VDC és 24VDC változatok is használhatók. Az alkalmazások igényei szerint választhatunk záró, nyitó és váltó érintkezőkkel szerelt készülékeket. Impulzuskapcsolóink között villamos állásjelzéssel szerelt változatok is találhatók, melyek LED-es visszajelzéssel tájékoztatják a felhasználót a pillanatnyi kapcsolási állapotról. W TARTOZÉKOK Kompenzátormodul (glimmlámpás élvilágító nyomógombok számának növeléséhez) W MŰSZAKI ADATOK Vezérlőkör: Vezérlő feszültség Us: 8, 12, 24, 48, 230 V AC 50 Hz 8, 12, 24, 110 V DC Működési tartomány: x U s Tekercs meghúzási teljesítménye: 12 VA / 7 W Minimális parancsadási idő: > 200 ms Maximális parancsadási idő: 1KE: 1óra, távolságtartóval korlátlan 2KE: max.1 óra távolságtartóval Főáramkör: Névleges működési feszültség, 1 pólus: 250 V AC Névleges működési feszültség, 4 pólus: 240 / 415 V AC Minimum működési feszültség U min : 24 V AC/DC Kapcsolóképesség egyenfeszültségen: 24 V I e 16 A 48 V I e 12.5 A 230 V I e 1 A Folyamatos terhelőáam váltakozó feszültségen I u : 16 A AC Zárlatállóság: 10 ka (20 A gl/gg biztosítóval) Villamos élettartam: 40 x 10 2 működési ciklus Mechanikai élettartam: 1 x 10 6 működési ciklus Csatlakoztatható vezeték: mm 2 tömör és sodrott vezető mm 2 sodrott vezető érvéghüvellyel Hőmérséklet tartomány: -25 C C W MÉRETEK W ALKALMAZÁSI PÉLDA Impulzuskapcsoló LED-del LED funkció Vezérlés Fogyasztó választás ki/be Ugyanaz Same \ a voltage feszültség source forrás LED világít fogyasztó bent LED villog fogyasztó bent LED folyamatosan világít Led folyamatosan villog LED villog -> LED folyamatosan világít, ha a fogyasztó bent Villogó relé

65 IMPULZUSKAPCSOLÓK W KOMPENZÁTOR MODUL IMPULZUSKAPCSOLÓKHOZ Gyakori alkalmazás az impulzuskapcsolók élvilágító nyomógombbal történő vezérlése. A következő táblázat részletes információt ad a készülékek glimmlámpaállóságáról, valamint a kompenzátor modulok beépítésével történő terhelhetőség növekedésről. 65 Kompenzátor Impulzuskapcsoló Kompenzátor modul alkalmazás 1P-2P 3P-4P 0 8* 15* 1 23* X 2 46* 43* * 0,6 ma-es glimmlámpák száma Élvilágító nyomógombok max. száma (230 V 0.85 ma típus) Impulzuskapcsoló kompenzátor nélkül 3 db. (1KE, 2KE) 1 kompenzátorral 13 db. (1KE), 6 db. (2KE) 2 kompenzátorral 21 db. (1KE), 12 db. (2KE) LEÍRÁS KE EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Impulzuskapcsoló, 1 z, 8 V AC LQ Impulzuskapcsoló, 1 z, 12 V AC LQ Impulzuskapcsoló, 1 z, 24 V AC/12 V DC LQ Impulzuskapcsoló, 1 z, 48 V AC/24 V DC LQ Impulzuskapcsoló, 1 z, 230 V AC LQ Impulzuskapcsoló, 2 z, 12 V AC LQ Impulzuskapcsoló, 2 z, 24 V AC/12 V DC LQ Impulzuskapcsoló, 2 z, 48 V AC/24 V DC LQ Impulzuskapcsoló, 2 z, 110 V AC LQ Impulzuskapcsoló, 2 z, 230 V AC LQ Impulzuskapcsoló, 1 z + 1 ny, 24 V AC/12 V DC LQ Impulzuskapcsoló, 1 z + 1 ny, 48 V AC/24 V DC LQ Impulzuskapcsoló, 1 z + 1 ny, 110 V AC LQ Impulzuskapcsoló, 1 z + 1 ny, 230 V AC LQ Impulzuskapcsoló, 2 z + 2 ny, 24 V AC/12 V DC LQ Impulzuskapcsoló, 2 z + 2 ny, 48 V AC/24 V DC LQ Impulzuskapcsoló, 2 z + 2 ny, 110 V AC LQ Impulzuskapcsoló, 2 z + 2 ny, 230 V AC LQ Impulzuskapcsoló, 1 váltó, 8 V AC LQ Impulzuskapcsoló, 1 váltó, 12 V AC LQ Impulzuskapcsoló, 1 váltó, 24 V AC/12 V DC LQ Impulzuskapcsoló, 1 váltó, 48 V AC/24 V DC LQ Impulzuskapcsoló, 1 váltó, 230 V DC LQ Impulzuskapcsoló, 2 váltó, 230 V AC LQ Impulzuskapcsoló LED-del, 2 z, 24 V AC LQ Impulzuskapcsoló LED-del, 2 z, 230 V AC LQ Impulzuskapcsoló LED-del, 2 z, 24 V DC LQ622D24 Kompenzátor modul 230 V AC LQ690001

66 IMPULZUSKAPCSOLÓK W IMPULZUSKAPCSOLÓK KÖZPONTI VEZÉRLÉSI LEHETŐSÉGGEL 66 LQ W SCHRACK INFO Az központi vezérlési lehetőséggel rendelkező Schrack impulzuskapcsolók számos alkalmazásban jelentenek ideális megoldást. Többféle érintkező-kialakításban választhatók, hogy mindig a legmegfelelőbb készüléket alkalmazhassuk. Az egységek többféle vezérlőfeszültséggel, valamint egy vagy három záró vagy más kombinációjú érintkezővel válaszhatók. Összetett csoportképzést alakíthatunk ki dióda modulok beépítésével, továbbá a kompenzátor modulok felhasználásával a glimmlámpaállóságot növelhetjük. A készülékek impulzussal és folyamatos jellel is vezérelhetők. Ennek segítségével impulzusos (pl. nyomógombos) és állandó jelszintű (pl. kapcsolóórás) vezérlőkör is kialakítható. W ALKALMAZÁS Számos, különböző jellegű alkalmazásban eredményesen felhasználható eszközök, legyen szó magánházas, kis-, közép- vagy akár nagy irodai világításvezérlésről. Segítségükkel helyi működtetést, területi és központi csoportképzést kombinálva alakíthatunk ki, mely többszintű kapcsolást tesz lehetővé. A csoportképzésekhez dióda modulokat használhatunk, melyek garantálják a téves kapcsolások elkerülését. W SZABVÁNYOK EN /99 + A1/02 EN /97 +A1/97 W TARTOZÉKOK Kompenzátor modul (beépíthető élvilágító kapcsolók számának növeléséhez. Dióda modul (többszintű világításvezérlési csoportképzés kialakításához) W MŰSZAKI ADATOK Vezérlő kör: Vezérlő feszültség U s : Névleges frekvencia: Működési tartomány: Tekercs meghúzási teljesítménye: 24, 110, 230 V AC 50 Hz 24 V; Hz 240 V x U s 12 VA / typ. 7 VA Minimális parancsadási idő: > 200 ms Maximális parancsadási idő: 1 KE: 100%,korlátlan 2 KE: max. 1 óra távtartóval Főáramkör: Névleges működési feszültség, 1 pólus: 250 V AC; 2 / 3 Névleges működési feszültség, 3 pólus: 240 / 415 V AC Minimum működési feszültség U min : 24 V AC/DC (U s V) Folyamatos terhelőáam váltakozó feszültségen I u : 16 A AC Kapcsolóképesség egyenfeszültségen: 24 V I e 16 A 48 V I e 12.5 A 230 V I e 1 A Zárlatállóság: Villamos élettartam: Mechanikai élettartam: Csatlakoztatható vezeték: 10 ka (20 A gl/gg biztosítóval) 40 x 10 2 működési ciklus 1 x 10 3 működési ciklus mm 2 tömör és sodrott vezető mm 2 sodrott vezető érvéghüvellyel Hőmérséklet tartomány: -25 C to C

67 IMPULZUSKAPCSOLÓK W MÉRETEK W ALKALMAZÁSI PÉLDA Prinzipschaltbild Kapcsolási für rajz Zentral-, központi, Gruppen- csoport und és helyi Lokalsteuerung vezérlésre 1-es GRUPPE csoport 1 ON OFF KI BE 67 D1 Diodenmodul Dióda modul D2 D3 D4 AUS KI 1-es Gruppensteuerung vezérlés csoport 1 BE EIN Központi vez. Zentralfernschalter impulzuskapcs. 1 ON A1 A2/N 2 OFF Helyi Lokalsteuerung vezérlés Központi vez. Zentralfernschalter impulzuskapcs. 1 ON A1 A2/N 2 OFF Helyi Lokalsteuerung vezérlés Központi vez. Zentralfernschalter impulzuskapcs. 1 ON A1 A2/N 2 OFF Helyi Lokalsteuerung vezérlés *) Központi Zenralsteuerung vezérlés AUS KI BE EIN GRUPPE 2-es csoport 2 ON OFF KI BE Diodenmodul Dióda modul D4 D3 D2 D1 KI AUS 2-es Gruppensteuerung 2 csoport vezérlés BE EIN Központi vez. Zentralfernschalter impulzuskapcs. 1 ON A1 A2/N 2 OFF Helyi Lokalsteuerung vezérlés Központi vez. impulzuskapcs. Zentralfernschalter 1 ON A1 A2/N 2 OFF Helyi Lokalsteuerung vezérlés Központi vez. impulzuskapcs. Zentralfernschalter 1 ON A1 A2/N 2 OFF Helyi Lokalsteuerung vezérlés N *) L2 *) ugyanaz Gleiche Last az bei áramkör AC (L oder (L vagy N) N) W KOMPENZÁTOR MODUL IMPULZUSKAPCSOLÓKHOZ Gyakori alkalmazás az impulzuskapcsolók élvilágító nyomógombbal történő vezérlése. A következő táblázat részletes információt ad a készülékek glimmlámpaállóságáról, valamint a kompenzátor modulok beépítésével történő terhelhetőség növekedésről. Kompenzátor Impulzuskapcsoló 1P-2P 3P-4P 0 8* 15* 1 23* X 2 46* 43* * 0,6 ma-es glimmlámpák száma Kompenzátor modul alkalmazás Élvilágító nyomógombok max. száma (230 V 0.85 ma típus) Impulzuskapcsoló kompenzátor nélkül 3 db. (1KE, 2KE) 1 kompenzátorral 13 db. (1KE), 6 db. (2KE) 2 kompenzátorral 21 db. (1KE), 12 db. (2KE) LEÍRÁS KE EAN-CODE SZÁLLÍTÁS STORE RENDELÉSI SZÁM Központi vezérlésű impulzuskapcsoló, 1 z, 24 V AC LQ Központi vezérlésű impulzuskapcsoló, 3 z, 110 V AC LQ Központi vezérlésű impulzuskapcsoló, 1 z, 230 V AC LQ Központi vezérlésű impulzuskapcsoló, 3 z, 230 V AC LQ Központi vezérlésű impulzuskapcsoló, 2 z + 1 ny, 230 V AC LQ Központi vezérlésű impulzuskapcsoló, 1 z + 1 váltó, 230 V AC LQ Dióda modul 240 V AC LQ Kompenzátor modul 240 V AC LQ690001
