MRM R fel e von vo ó n r ó en e d n sze d r sze mod o e d r e ni n záci zá ó ci h ó o h z o Fazekas Árpád
|
|
|
- Barnabás Faragó
- 9 évvel ezelőtt
- Látták:
Átírás
1 MRM felvonórendszer modernizációhoz Fazekas Árpád
2 Az MRM rendszer pozícionálása a felvonó piacon Nagytelj. > 25 megálló > 2.5m/s Közepes megálló m/s Alacsony 15 megállóig 1.0m/s-ig 1.6m/s; 15 stops Lakóházi Iroda / Hotel Kórház Bevásárló közp./ Tömegközl. épület ÚJ: MRL kg 1.6m/s-ig 50m emelési magasság / 15 szint Aknafej 3400mm / sülly. 1100mm Egy, vagy két bejárat (180 ) MOD : MRM kg 1.0m/s-ig 30m emelési magasság / 11 szint Aknafej 2600mm / Sülly. 380mm Egy, vagy két bejárat (90 ) 22/05/2015 Copyright 2012 by Wittur. All rights reserved 2
3 Mikor érdemes alkalmazni Wittur rendszerek MRL MRM ÚJ Ha a puttonyos megoldás elfogadott. MOD Ha az aknaméretek lehetővé teszik Miért MRL az új lift piacra? Előnyök Aknaméretek kialakíthatók Központos vezetésű fülke Kiváló menetkomfort Könnyebb szerelhetőség Kevesebb vezetősín gyám 22/05/2015 Copyright 2012 by Wittur. All rights reserved 3
4 A puttonyos rendszer előnyei a központos vezetéssel szemben, modernizációknál MRM (puttonyos) Meglévő épületeknél, csökkentett aknafej és süllyeszték méretek esetén, Megfelel az EN81-21 szabvány előírásainak A szállítható személyek száma maximalizálható, adaptálható a meglévő akna méretéhez (50 mm-es lépésekben) 90 bejáratok, akár háromoldali bejáratok Egyetlen falat terhel a felvonó EN81-21 tanúsított, szabadalmazott köténylemez MRM hézagkitöltő termék! MRL (központos) Új épületbe, ahol nincs csökkentett aknafej és süllyeszték méret. Megfelel EN81-1 előírásainak Nagyobb teherbírás, magasabb sebesség, magasabb emelés Könnyebb szerelhetőség a nagyobb helynek köszönhetően Kiváló menetkomfort Kevesebb vezetősín gyám szükséges MRL standard termék! 22/05/2015 Copyright 2012 by Wittur. All rights reserved 4
5 MRM W Line: Tér optimalizáció Meglévő MRM megoldás Hidraulikus felvonók kiváltása Motor Hidraulikus 11 KW MRM W Line 4,4 KW Teh. 8 8 MRL-el csak 450 kg-os fülkeméret lehetséges Meglévő MRM megoldás Gépházas, villamos üzemű felvonó csere Motor MR Villamos 5,5 KW MRM W Line 4,4 KW\ Teh. 6 8 Nagyobb fülke- és ajtóméretek, az EN nek megfeleően. MRL-el 450kg fülkeméret lehetséges 22/05/2015 Copyright 2013 by Wittur. All rights reserved 5
6 FELVONÓ TERND EURÓPÁBAN 5,4 millió vill./hidraulikus lift üzemel Európában. 50% több, mint 20 éves (Forrás:European Lift Association 2012 ) Nagyobb hangsúly helyezése a modernizációkra Európában EN81-21 Biztonsági előírások meglévő épületbe beépitett felvonókra vonatkozóan Meglévő felvonók komplett cseréje Új felvonók beépítése 22/05/2015 Copyright 2013 by Wittur. All rights reserved 6
7 Wittur megoldás: MRM MRM W Line gépház nélküli lift modernizációkhoz Célterület: meglévő épületek Új felvonó Felvonó csere Biztonságos megoldás: Szerelőknek Karbantartóknak Ellenőrőknek Utasoknak 22/05/2015 Copyright 2013 by Wittur. All rights reserved 7

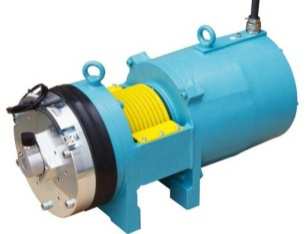

8 Főbb komponensek A főbb komponensek áttekintése. VEZÉRLÉS & INVERTER MOTOR & HAJTÓTÁRCSA GÉPALAP FÜLKEVÁZ VEZETŐSÍNEK KÖTÉL RÖGZÍTÉS GYÁMOK EN81-21 FELHAJTHATÓ TÁMASZOK EN81-21 CSUKLÓS KÖTÉNYLEMEZ ELLENSÚLY 22/05/2015 Copyright 2012 by Wittur. All rights reserved 8
9 MRM: Rugalmasság és helykihasználás MRM W Line, konfigutációs táblázat, teljes termékkör I II III IV C C C C V VI VII (h1 2800) VIII C C C C IX X C C 65 mm (Lk1500 / 70-45) mm (Lk3000 / ) 45 mm (Lk1500 / 70-70) 450 / mm (Lk1500 / 82-45) 800 / mm (Lk1500 / ) 22/05/2015 Copyright 2012 by Wittur. All rights reserved 9
10 MRM W Line TANÚSÍTVÁNYOK UCM jelenlegi megoldás. Gearless fék + Inverter GLD / Freniclift. + Csuklós köténylemez 2006/42/EC, EN81-1/2 A3, EN81-21 A1 és megfeleés az EN81-20/50-nek. UCM Kiegészítő megoldás Gearless fék + E-Pack* EN *Standard megoldás WITTUR vezérlés esetén ** Mint opció, ha nem WITTUR vezérléssel kérik Felvonó vezérléssel Gearless fék UCM200** + KÖTELEK DRAKO 250T / 6,5 160 mm hajtótárcsa 2:1 with 135 mm terelőkerék Wittur szabadalom WO A1 ES T3 Tervezett: CE Típustanúsítás a teljes skálára Energia hatékonysági tanúsítvány (Acc VDI4707), A jövőben EN81-20/50 tanúsítás. 22/05/2015 Copyright 2013 by Wittur. All rights reserved 11
11 MRM320 W Line műszaki paraméterek - Teherbírás (Q): 320 Kg - Teljes súly (P+Q): 920 Kg - Fülke tűméret*: mm - Ellens. tűméret*: mm - Névleges sebesség: 1,00 m/sec - Fogókészülék: BSG25-P - Hajtás: WSG T0.3 - Kötél: 6,5 mm - Vezetősínek*: T70 /T114 fülke & T45/T70 ellens. - Sebhat.: SCHLOSSER SLC LM 18 CD - Fülke: New Line - Min sülly.: 380 mm - Min aknafej: 2800 mm (2600 mm ha a fülke belmagasság 2000 mm) - * lásd a konfigurációs táblázatot 22/05/2015 Copyright 2012 by Wittur. All rights reserved 12
12 MRM630 W Line műszaki adatok - Teherbírás (Q): 320 < Q 450 Kg ; 450 < Q 630 Kg - Teljes súly (P+Q): 1430 Kg - Fülke tűméret: 950 mm - Ellens. tűméret: 600 mm - Névleges sebesség: 1,00 m/sec - Fogókészülék: CSGB01 - Hajtás: WSG T0.2 (MRM450) / WSG T0.3 (MRM630) (hajtótárcsa átmérő 160 mm) - Kötél: 6,5 mm - Vezetősínek: T82/9 fülke & T45/5 ellens. - Sebhat: SCHLOSSER SLC LM 18 CD - Fülke: New Line - Min Sülly.: 380 mm - Min aknafej: 2800 mm (2600 mm ha a fülke belméret 2000 mm) 5/22/2015 Copyright 2014 by Wittur. All rights reserved 13

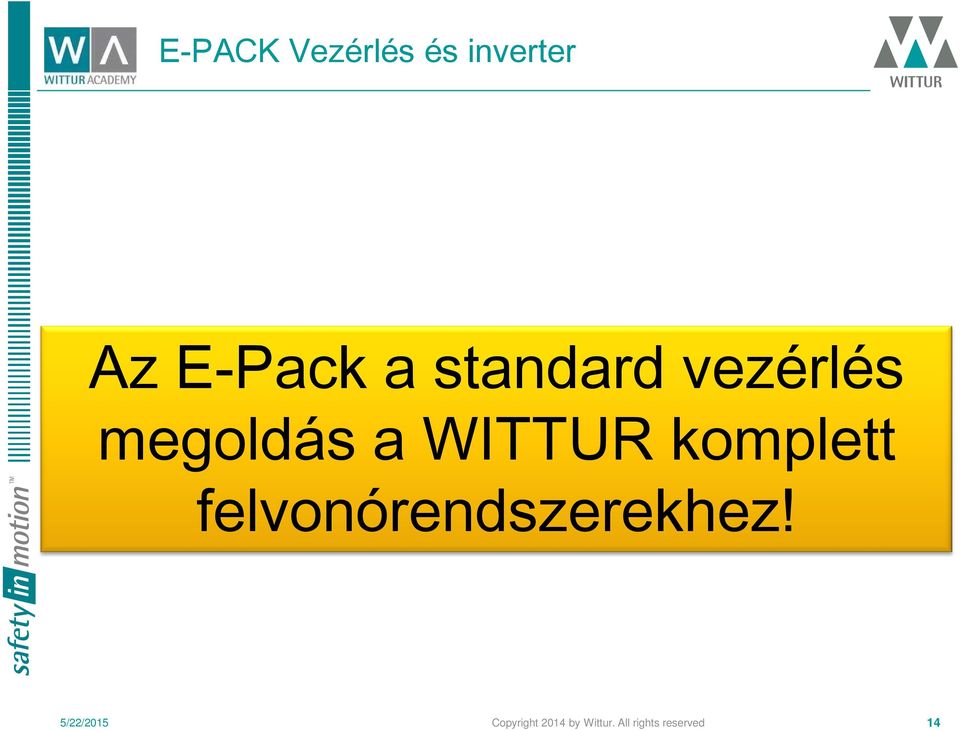

13 E-PACK Vezérlés és inverter Az E-Pack a standard vezérlés megoldás a WITTUR komplett felvonórendszerekhez! 5/22/2015 Copyright 2014 by Wittur. All rights reserved 14
14 E-PACK USP előnyös tulajdonságok A vezérlés és az inverter egyetlen tokozatban van Könnyű szerelhetőség előre konfigurált beállítások A paraméterek SD kártyán történő tárolása, mentése Beüzemelési szoftver SD kártyán Távvezérlés és kézi terminál (Arem) Felhasználóbarát menü, 5 választható beállítás Az aknai és fülkei CAN-BUS és encoder önellenőrzése Beüzemelés laptop nélkül (Arem szükséges) Nagy beállási pontosság Korai ajtónyitás lehetséges Energia takarékos üzemmód EN81-21 tanúsítvány 5/22/2015 Copyright 2014 by Wittur. All rights reserved 15
15 Műszaki feltételek (Hardware) Felvonó típusa MRL W LINE MRM W LINE Teherbírás [Kg] 320 / 450 / 630 / 800 / 1050 Névleges sebesség [m/s] 1.00 / Emelési magasság (max.) [m] Szintek száma (max.) Függesztési tényező 2:1 1:1 / 2:1 Bejáratok száma, elrend 1-0 º / º 1-0 º / 2-90 º / º Betáp fesz. [V ac], [Hz] Fülkei és aknai betáp [V ac] Akna hőmérséklet [ º C] Védelmi osztály [IEC] Szabványok (*) Nem raktározott 3 x 400 +/- 15 % 3 x 230 +/- 15 % (*) (up to 630kg) 1 x 230 +/- 15% 1 x 110 +/- 15% +5 (min.) +40 (max.) IP20 EN81-1/A3 and EN x 400 +/- 15 % 3 x 230 +/- 15 % (*) (up to 630kg) 1 x 230 +/- 15% (*) (up to 630kg) 1 x 230 +/- 15% 1 x 110 +/- 15% 22/05/2015 Copyright 2012 by Wittur. All rights reserved 16
![[V ac], [Hz] Fülkei és aknai betáp [V ac] Akna hőmérséklet [ º C] Védelmi osztály [IEC] Szabványok (*) Nem raktározott 3 x 400 +/- 15 % 3 x 230 +/- 15 % (*) (up to 630kg) 1 x 230 +/- 15% 1](/docs-images/40/151027/images/page_15.jpg "x 110 +/- 15% +5 (min.) +40 (max.")
16 Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Termékleírás szállítási terjedelem GEARLESS MOTOROK: T0, S1, S2 VEZÉRLŐSZEKRÉNY FÉKEZŐ ELLENÁLLÁS AKNAI HELYZET KAPCSOLÓK SEBESSÉGHATÁROLÓ: EOS VAGY GERVALL (MRL) SCHLOSSER (MRM) KARBANTARTÁSI EGYSÉG JELZÉSEK AZ EN SZERINT UPS VÉGÁLLÁS KAPCSOLÓK AKNAVILÁGÍTÁS TERHELÉS MÉRŐ KIEG. SÜLLY. DOBOZ, EN SÜLLY. DOBOZ VÉSZHÍVÓ TELEFON WITTUR ARKEL CAN-BUS VEZETÉK KÉZI PROGRAMOZÓ INDUKCIÓS HUROK 22/05/2015 Copyright 2012 by Wittur. All rights reserved 17
17 Szekrények (I) Osztott vezérlés (EN81-21 nélkül) MRL W-Line MRM W-Line + Szekrény az aknában Szekrény az aknaajtó tokban 22/05/2015 Copyright 2012 by Wittur. All rights reserved 18
18 Szekrények (II) Nem osztott vezérlés (EN81-21) MRM W-Line 22/05/2015 Copyright 2012 by Wittur. All rights reserved 19

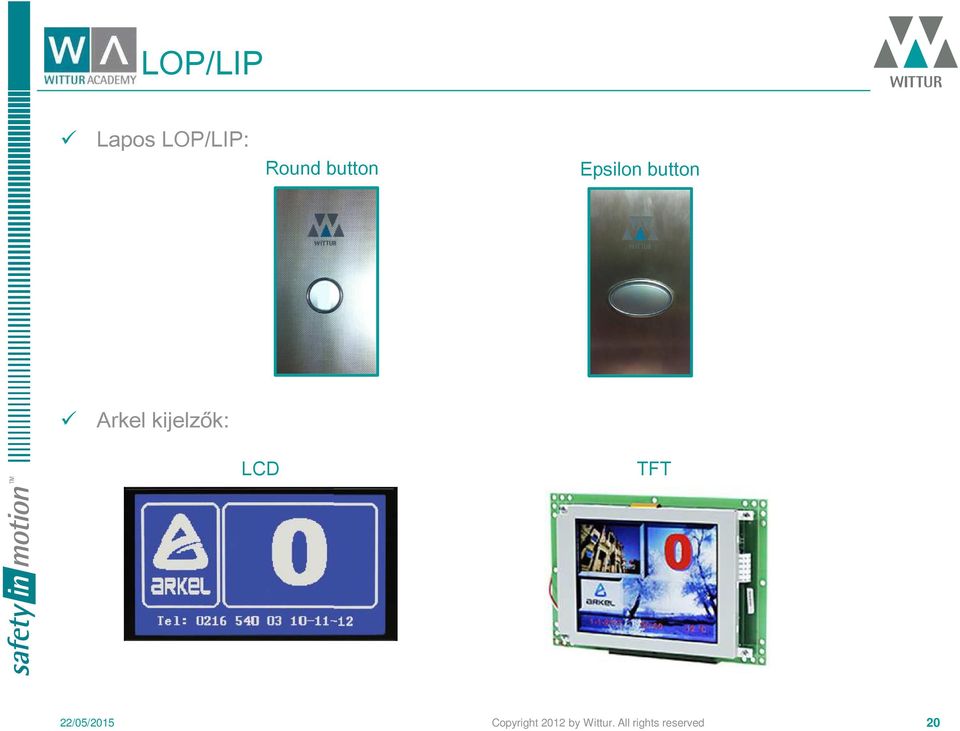

19 LOP/LIP Lapos LOP/LIP: Round button Epsilon button Arkel kijelzők: LCD TFT 22/05/2015 Copyright 2012 by Wittur. All rights reserved 20
20 Technical documentation Ellenőrzési utasítás Mentési utasítás Szerelési utasítás Alkatrészek Logisztikai info. Villamos szerelési utasítás 22/05/2015 Copyright 2012 by Wittur. All rights reserved 21
21 MRM a lift modernizáció Köszönöm a megtisztelő figyelmet! 22/05/2015 Copyright 2012 by Wittur. All rights reserved 22
