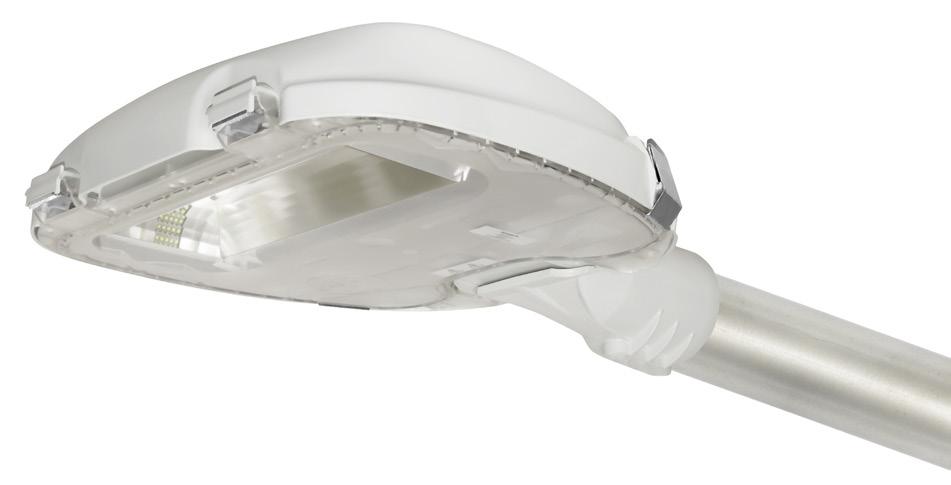

1 GE Lighting SLBt ADATLAP RAL 7035 IP66 IP66 IK09 max 5 kg CLASS I CLASS II Termékinformáció Bemutatjuk a GE legújabb LED közúti és utcai lámpatestjét, az SLBt-t, melynek köszönhetően a kültéri LED világítás előnyei mindenki számára elérhetővé válnak, még szoros költségvetés mellett is. A W HID és 24-36W CFL lámpatestek kiváltására tervezték. Nagyszerű megoldás kisebb utak, utcák és közösségi terek megvilágátáshoz, ahol mérsékelt szintű megvilágítás szükséges. Alkalmazási területek Driver Gyalogutak Elektronikus, dimmelhető (0-10V vagy DALI) driver autonóm dimmelhetőséggel: 12-72W Constant Light Output (opcionális) Szerkezeti elemek és anyagok Lámpatest ház: öntött alumínium, rozsdamentes acél csavarok és tartóelemek Reflektor anyaga: bevonattal ellátott polikarbonát vagy alumínium Szín: RAL7035 Optikai burkolat: UV stabilizált polikarbonát Jellemzők Utcák és lakóövezeti utak Parkolók Névleges fényáramtartomány: lm 0 Kelvinnél Névleges fényhasznosítás: 115lm/W 0 Kelvin esetén Fotometriai kód: 730/559, 740/559 Névleges átlagos élettartam és kapcsolódó névleges LM-tényező: L80B50: > óra Névleges hirtelen meghibásodási érték: 11.5 % Fényáramtartási kód: 8 A fényforrás megadott teljesítményéhez tartozó névleges környezeti hőmérséklet (tq): 25 C Meghatározások és tűrési értékek az IEC :2014 szabványnak megfelelően Üzembehelyezés és karbantartás Rögzítési opciók: Oszlopkarra szerelhető ø35mm-60mm Oszlopcsúcsra szerelhető ø48mm-76mm oszlopkarra ø35mm-76mm oszlopcsúcsra ø35mm-76mm A kengyel 0 és +5 között állítható (további kiegészítővel -5 -ban is billenthető) Az univerzális rögzítő 5 fokonként állítható: -15,-10, -5, 0, +5, +10, +15 Ajánlott felszerelési magasság: 4-15m Tömeg: 5 kg A lámpatest telepítéséhez csupán két kéziszerszám szükséges Tárolási hőmérséklet: 85ºC-ig Környezeti hőmérséklet: -30ºC - 35ºC Optika Elérhető fotometrikus eloszlások: Keskeny aszimmetrikus közepes (B, B2, B5) Aszimmetrikus rövid (C, C5) Aszimmetrikus előrevetítő nagyon rövid (D) Asszimetrikus közepes (E, E2, E5) Előrevetítő aszimmetrikus közepes (F, F5, G2) Keskeny aszimmetrikus rövid (N) Keskeny aszimmetrikus háttérvilágítással rövid (P, P5) Keskeny aszimmetrikus közepes (R) Keskeny aszimmetrikus közepes (S) Aszimmetrikus rövid (T) Aszimmetrikus közepes (U) Gyalogátkelőhely (X5, Z5) Szimmetrikus medium (Y5) Névleges színvisszaadási index: >70 Névleges korrelált színhőmérsékleti érték*: 0K, 0K S/P arány : 0K: 1.33, 0K: 1.56 ULOR érték: 0 Névleges kezdeti színkordináta 0K, 0K esetén: CIE(x=0.43, y=0.403) 5SDC CIE(x= 0.38, y= 0.38) 5SDC Elektromos adatok Bemeneti feszültség és frekvencia: V, 50-60Hz Érintésvédelmi besorolás: Class I Túlfeszültség elleni védelem: 6kV/3kA Névleges teljesítményfelvétel: 12-72W

2 Szabványok és előírások CE, ENEC, Directive 4/108/EC, 6/95/EC, 9/125/EC 1194/2012/EU, 2011/65/EC, EN 60598, EN 62471, EN 55015, EN 6, EN 62493, EN Egyéb elérhető opciók, extra túlfeszültség elleni védelem 10kV/5kA értékig, beépített alkonykapcsoló Tipikus fényeloszlási jellemzők C0 - C180 C90 - C270 C5 - C185 B B2 C0 - C180 C90 - C270 C15 - C195 B5 C0 - C180 C90 - C270 C85 - C265 C5 C0 - C180 C90 - C270 C70 - C250 C C0 - C180 C90 - C270 C35 - C215 D 1 E E2 C0 - C180 C90 - C270 C90 - C270 E5

3 C0 - C180 C90 - C270 C25 - C205 F C0 - C180 C90 - C270 C30 - C210 F5 C0 - C180 C90 - C270 C80 - C260 G2 1 1 C0 - C180 C90 - C270 C20 - C N C0 - C180 C90 - C270 C90 - C270 P5 C0 - C180 C90 - C270 C75 - C255 P C0 - C180 C90 - C270 C60 - C240 R C0 - C180 C90 - C270 C5 - C185 S C0 - C180 C90 - C270 C C242.5 T

4 C0 - C180 C90 - C270 C C192.5 U C0 - C180 C90 - C270 C120 - C X5 C0 - C180 C90 - C270 C60 - C240 Y5 C0 - C180 C90 - C270 C35 - C215 Z5 Méretek (mm)

5 Elérhető konfigurációk Név Gen. Búra Optika Teljesítmény (W) CCT (K) Vezérlés Tartozékok Érintésvédelmi besorolás Oszlop csatlakozó mérete Szín SLBt 2 F-Sík búra B C D E F N P R S T U B2 B5 C5 E2 E5 F5 G2 P5 X5 Y5 Z N - Nincs vezérlés D - DALI Y - DynaDim C - Clockdim NL- Nincs szabályozás CLO DL- DALI CLO YL - DynaDim CLO CL- Clockdim CLO ST - Standard M3 - Minicell 35lux* M5 - Minicell 55lux* M7 - Minicell 70 lux* SP - Extra túlfeszültség elleni védelem F - Fuse* LS - 7 pin Nema foglalat** C1 - Class I C2 - Class II* N- nélkül PXX- S60 - Oszlopkar 42-60mm P76 - Oszlopcsúcs 48-76mm U mm U mm U mm U mm R7035 Példa: SLBt/2/F/B/20/40/N/ST/C1/N/S60 * A Minicell (alkonykapcsoló) és Fuse (olvadóbiztosító) nem elérhető C2 IEC érintésvédelmi osztályban **7 pin Nema foglalat nem elérhető C2 IEC érintésvédelmi osztályban és a General Electric egyaránt a General Electric Company bejegyzett védjegye A GE Lighting folyamatosan fejleszti és tökéletesíti termékeit. Ezért a jelen adatlapon meghatározott összes termékleírás csak általános tájékoztatásnak tekintendő. A termékfejlesztés érdekében a műszaki adatok időről időre, előzetes tájékoztatás, vagy nyilvános bejelentés nélkül is módosulhatnak. A jelen kiadványban szereplőleírások csak az adott termék általános sajátosságaira vonatkoznak, és nem képezik semmilyen szerződés részét. Az útmutatóban szereplő adatokat ellenőrzött kísérleti körülmények között határoztuk meg. Ennek ellenére a GE Lighting a törvény által megengedett mértékig semmilyen felelősséget nem vállal ezen adatok megbízhatóságát illetően. GE SLBt GEN2 Adatlap december
